Zwiększa moment siły o 50% lub więcej Zwarta budowa Niezawodność Bez zasilania zewnętrznego Dynamiczna reakcja Interfejs Namur

Transkrypt

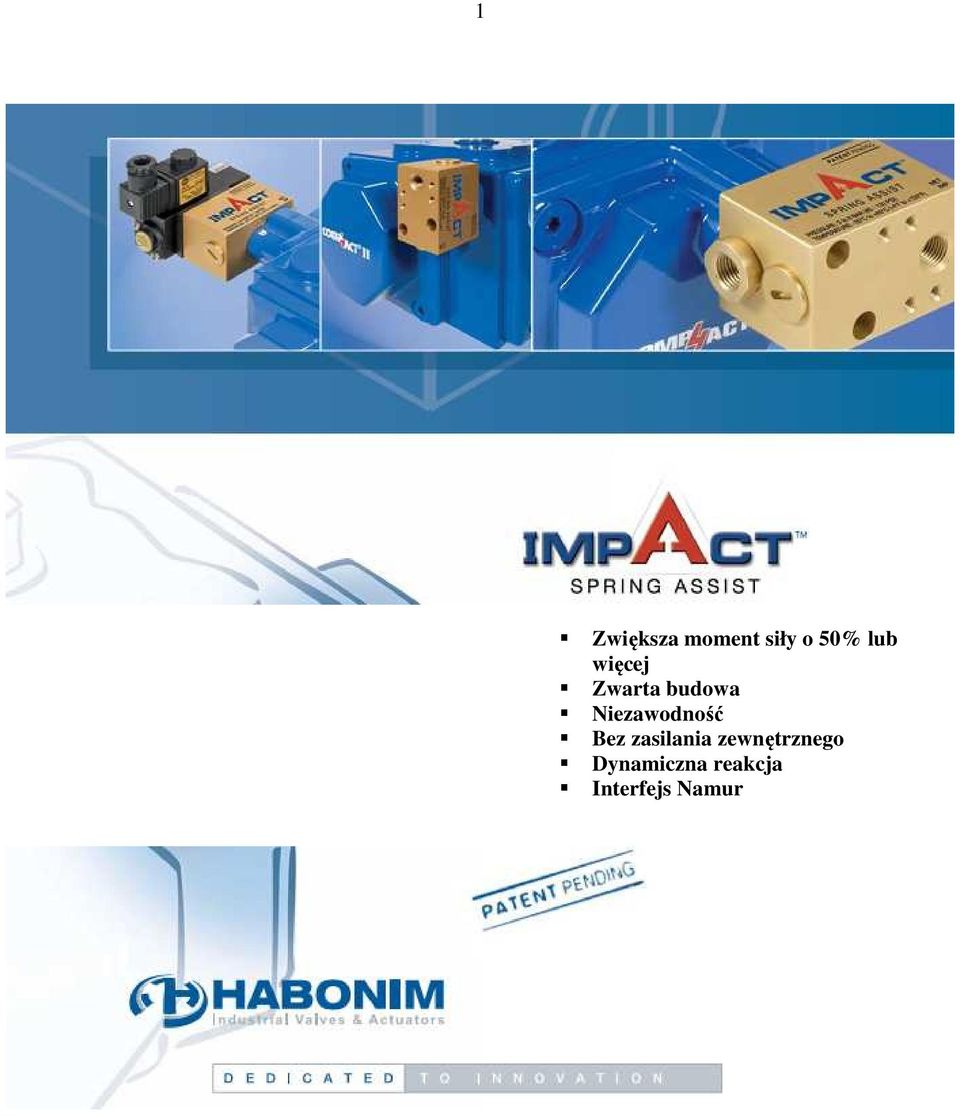

1 1 Zwiększa moment siły o 50% lub więcej Zwarta budowa Niezawodność Bez zasilania zewnętrznego Dynamiczna reakcja Interfejs Namur

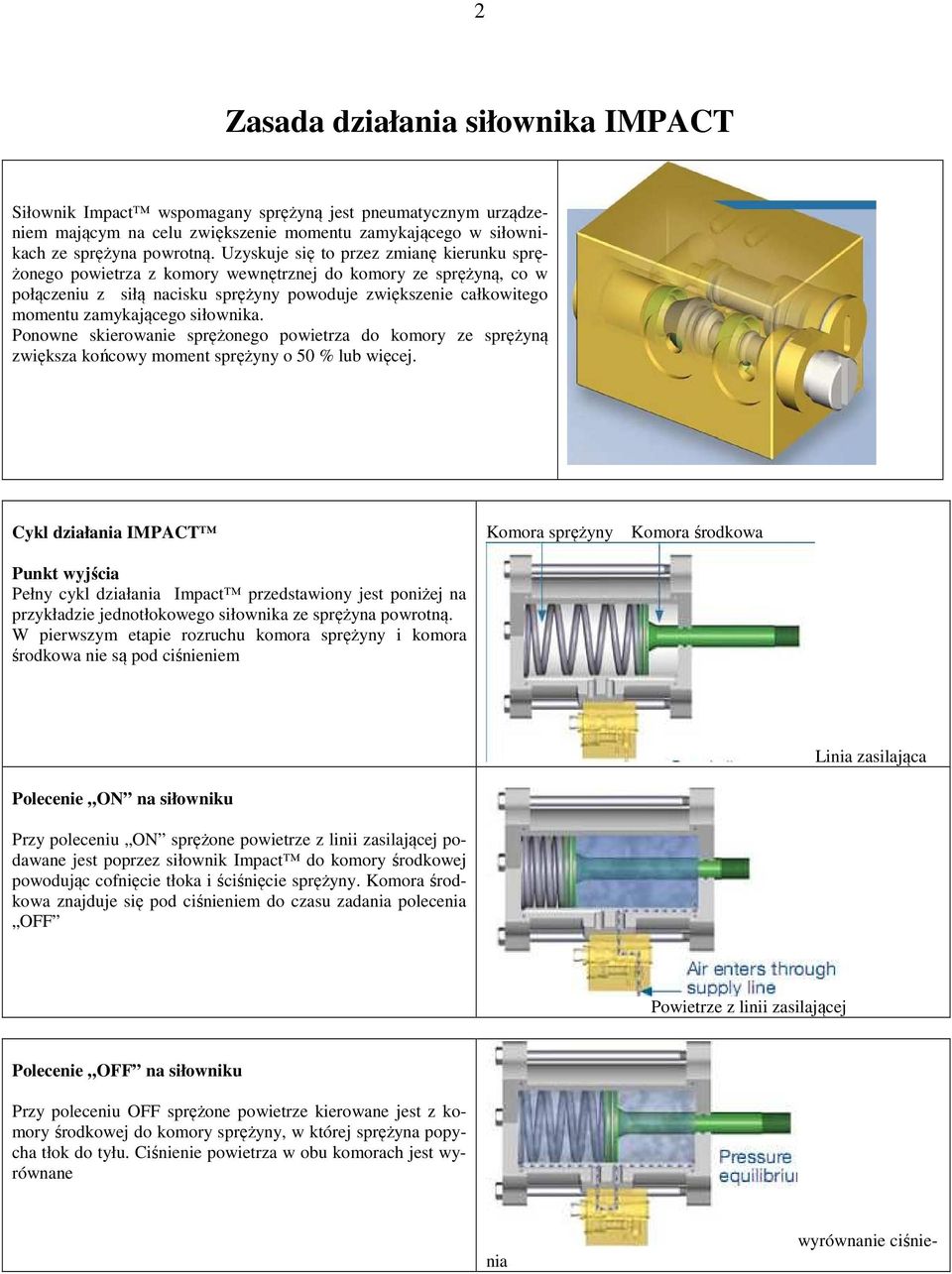

2 2 Zasada działania siłownika IMPACT Siłownik Impact wspomagany sprężyną jest pneumatycznym urządzeniem mającym na celu zwiększenie momentu zamykającego w siłownikach ze sprężyna powrotną. Uzyskuje się to przez zmianę kierunku sprężonego powietrza z komory wewnętrznej do komory ze sprężyną, co w połączeniu z siłą nacisku sprężyny powoduje zwiększenie całkowitego momentu zamykającego siłownika. Ponowne skierowanie sprężonego powietrza do komory ze sprężyną zwiększa końcowy moment sprężyny o 50 % lub więcej. Cykl działania IMPACT Punkt wyjścia Pełny cykl działania Impact przedstawiony jest poniżej na przykładzie jednotłokowego siłownika ze sprężyna powrotną. W pierwszym etapie rozruchu komora sprężyny i komora środkowa nie są pod ciśnieniem Komora sprężyny Komora środkowa Linia zasilająca Polecenie ON na siłowniku Przy poleceniu ON sprężone powietrze z linii zasilającej podawane jest poprzez siłownik Impact do komory środkowej powodując cofnięcie tłoka i ściśnięcie sprężyny. Komora środkowa znajduje się pod ciśnieniem do czasu zadania polecenia OFF Powietrze z linii zasilającej Polecenie OFF na siłowniku Przy poleceniu OFF sprężone powietrze kierowane jest z komory środkowej do komory sprężyny, w której sprężyna popycha tłok do tyłu. Ciśnienie powietrza w obu komorach jest wyrównane wyrównanie ciśnienia

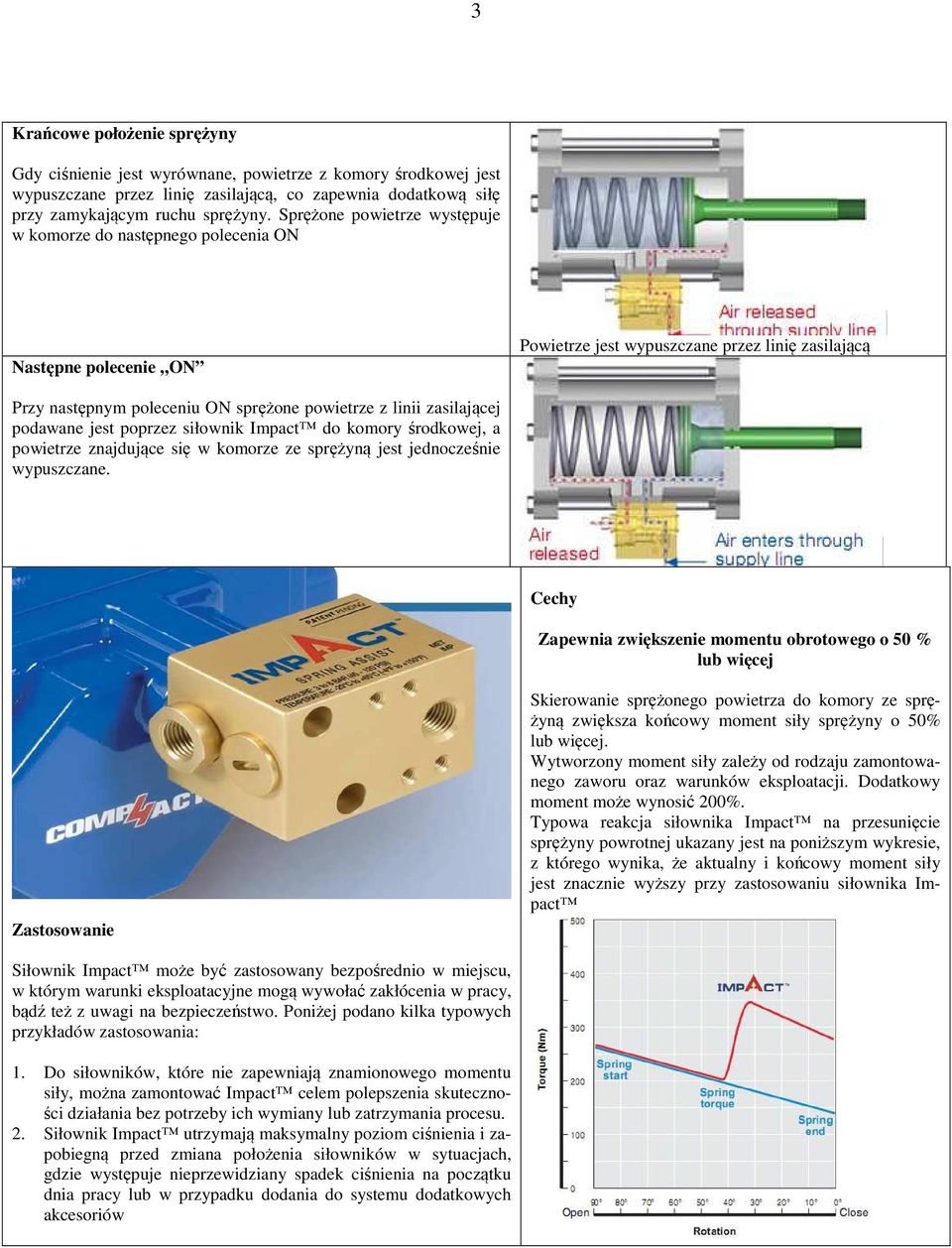

3 3 Krańcowe położenie sprężyny Gdy ciśnienie jest wyrównane, powietrze z komory środkowej jest wypuszczane przez linię zasilającą, co zapewnia dodatkową siłę przy zamykającym ruchu sprężyny. Sprężone powietrze występuje w komorze do następnego polecenia ON Następne polecenie ON Powietrze jest wypuszczane przez linię zasilającą Przy następnym poleceniu ON sprężone powietrze z linii zasilającej podawane jest poprzez siłownik Impact do komory środkowej, a powietrze znajdujące się w komorze ze sprężyną jest jednocześnie wypuszczane. Cechy Zapewnia zwiększenie momentu obrotowego o 50 % lub więcej Zastosowanie Skierowanie sprężonego powietrza do komory ze sprężyną zwiększa końcowy moment siły sprężyny o 50% lub więcej. Wytworzony moment siły zależy od rodzaju zamontowanego zaworu oraz warunków eksploatacji. Dodatkowy moment może wynosić 200%. Typowa reakcja siłownika Impact na przesunięcie sprężyny powrotnej ukazany jest na poniższym wykresie, z którego wynika, że aktualny i końcowy moment siły jest znacznie wyższy przy zastosowaniu siłownika Impact Siłownik Impact może być zastosowany bezpośrednio w miejscu, w którym warunki eksploatacyjne mogą wywołać zakłócenia w pracy, bądź też z uwagi na bezpieczeństwo. Poniżej podano kilka typowych przykładów zastosowania: 1. Do siłowników, które nie zapewniają znamionowego momentu siły, można zamontować Impact celem polepszenia skuteczności działania bez potrzeby ich wymiany lub zatrzymania procesu. 2. Siłownik Impact utrzymają maksymalny poziom ciśnienia i zapobiegną przed zmiana położenia siłowników w sytuacjach, gdzie występuje nieprzewidziany spadek ciśnienia na początku dnia pracy lub w przypadku dodania do systemu dodatkowych akcesoriów

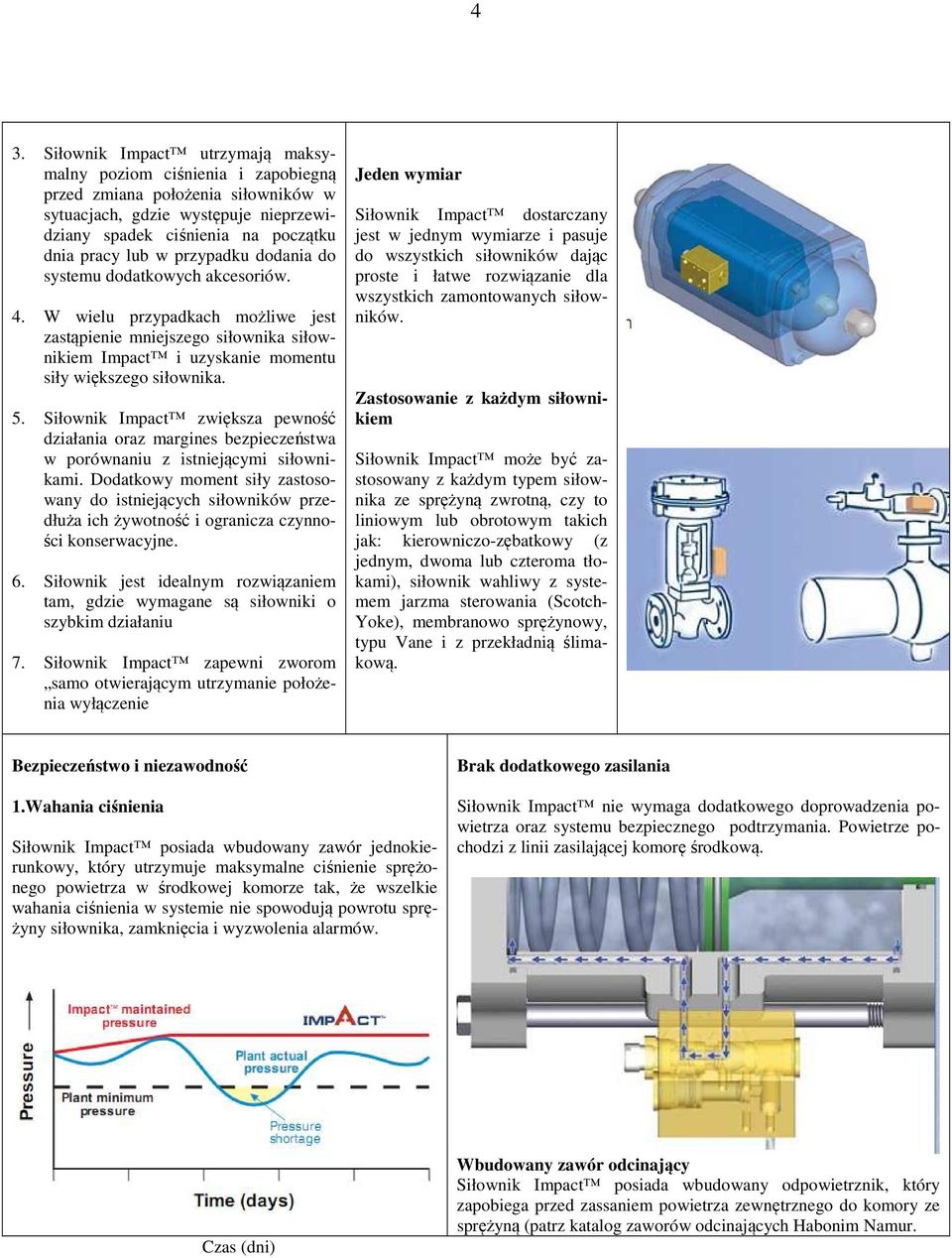

4 4 3. Siłownik Impact utrzymają maksymalny poziom ciśnienia i zapobiegną przed zmiana położenia siłowników w sytuacjach, gdzie występuje nieprzewidziany spadek ciśnienia na początku dnia pracy lub w przypadku dodania do systemu dodatkowych akcesoriów. 4. W wielu przypadkach możliwe jest zastąpienie mniejszego siłownika siłownikiem Impact i uzyskanie momentu siły większego siłownika. 5. Siłownik Impact zwiększa pewność działania oraz margines bezpieczeństwa w porównaniu z istniejącymi siłownikami. Dodatkowy moment siły zastosowany do istniejących siłowników przedłuża ich żywotność i ogranicza czynności konserwacyjne. 6. Siłownik jest idealnym rozwiązaniem tam, gdzie wymagane są siłowniki o szybkim działaniu 7. Siłownik Impact zapewni zworom samo otwierającym utrzymanie położenia wyłączenie Jeden wymiar Siłownik Impact dostarczany jest w jednym wymiarze i pasuje do wszystkich siłowników dając proste i łatwe rozwiązanie dla wszystkich zamontowanych siłowników. Zastosowanie z każdym siłownikiem Siłownik Impact może być zastosowany z każdym typem siłownika ze sprężyną zwrotną, czy to liniowym lub obrotowym takich jak: kierowniczo-zębatkowy (z jednym, dwoma lub czteroma tłokami), siłownik wahliwy z systemem jarzma sterowania (Scotch- Yoke), membranowo sprężynowy, typu Vane i z przekładnią ślimakową. Bezpieczeństwo i niezawodność Brak dodatkowego zasilania 1.Wahania ciśnienia Siłownik Impact posiada wbudowany zawór jednokierunkowy, który utrzymuje maksymalne ciśnienie sprężonego powietrza w środkowej komorze tak, że wszelkie wahania ciśnienia w systemie nie spowodują powrotu sprężyny siłownika, zamknięcia i wyzwolenia alarmów. Siłownik Impact nie wymaga dodatkowego doprowadzenia powietrza oraz systemu bezpiecznego podtrzymania. Powietrze pochodzi z linii zasilającej komorę środkową. Czas (dni) Wbudowany zawór odcinający Siłownik Impact posiada wbudowany odpowietrznik, który zapobiega przed zassaniem powietrza zewnętrznego do komory ze sprężyną (patrz katalog zaworów odcinających Habonim Namur.

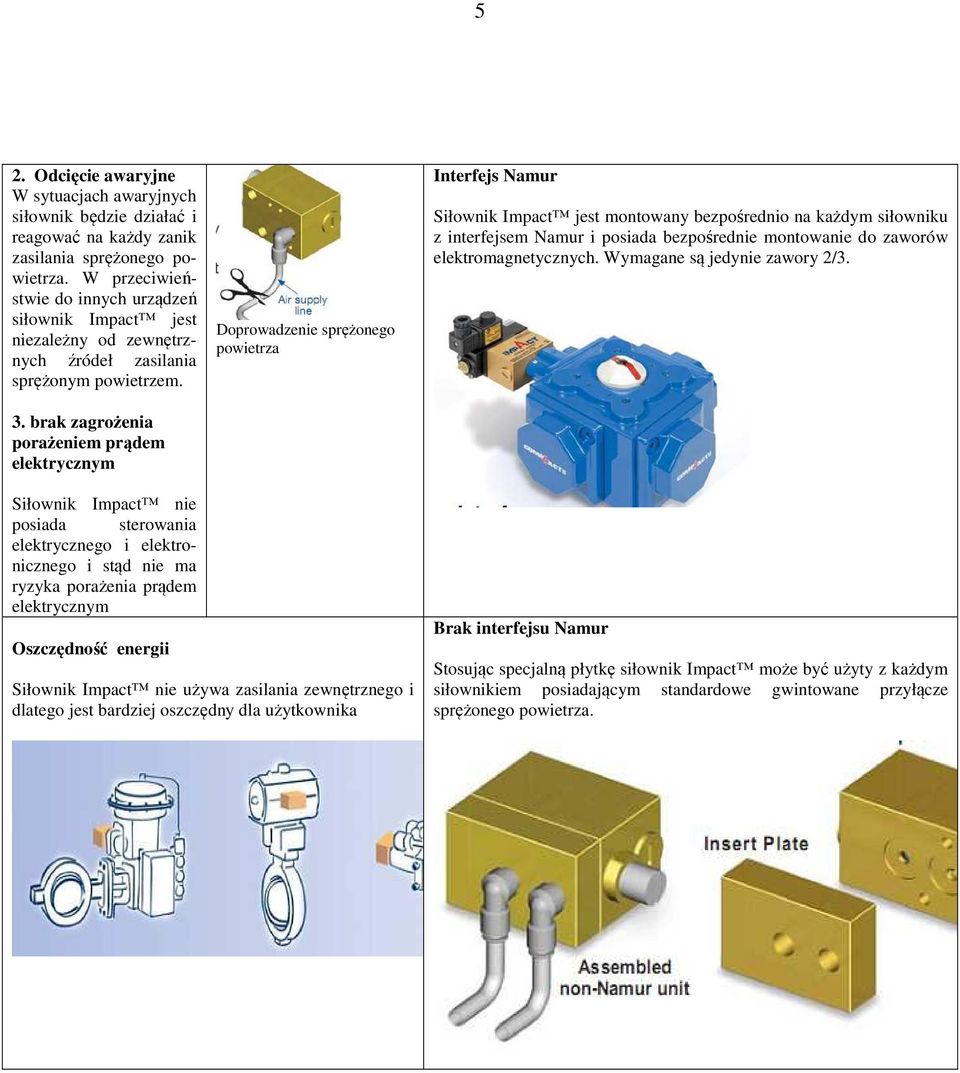

5 5 2. Odcięcie awaryjne W sytuacjach awaryjnych siłownik będzie działać i reagować na każdy zanik zasilania sprężonego powietrza. W przeciwieństwie do innych urządzeń siłownik Impact jest niezależny od zewnętrznych źródeł zasilania sprężonym powietrzem. 3. brak zagrożenia porażeniem prądem elektrycznym Doprowadzenie sprężonego powietrza Interfejs Namur Siłownik Impact jest montowany bezpośrednio na każdym siłowniku z interfejsem Namur i posiada bezpośrednie montowanie do zaworów elektromagnetycznych. Wymagane są jedynie zawory 2/3. Siłownik Impact nie posiada sterowania elektrycznego i elektronicznego i stąd nie ma ryzyka porażenia prądem elektrycznym Oszczędność energii Siłownik Impact nie używa zasilania zewnętrznego i dlatego jest bardziej oszczędny dla użytkownika Brak interfejsu Namur Stosując specjalną płytkę siłownik Impact może być użyty z każdym siłownikiem posiadającym standardowe gwintowane przyłącze sprężonego powietrza.

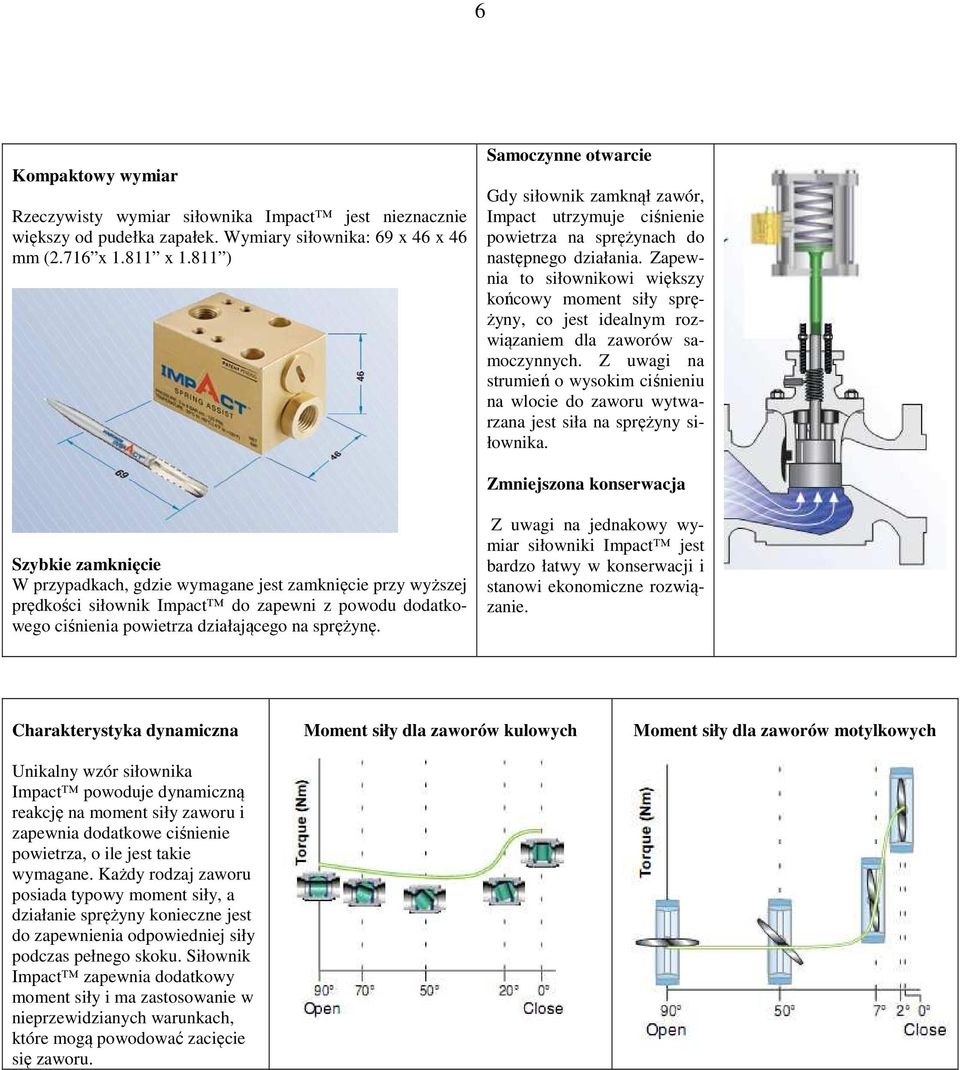

6 6 Kompaktowy wymiar Rzeczywisty wymiar siłownika Impact jest nieznacznie większy od pudełka zapałek. Wymiary siłownika: 69 x 46 x 46 mm (2.716 x x ) Samoczynne otwarcie Gdy siłownik zamknął zawór, Impact utrzymuje ciśnienie powietrza na sprężynach do następnego działania. Zapewnia to siłownikowi większy końcowy moment siły sprężyny, co jest idealnym rozwiązaniem dla zaworów samoczynnych. Z uwagi na strumień o wysokim ciśnieniu na wlocie do zaworu wytwarzana jest siła na sprężyny siłownika. Zmniejszona konserwacja Szybkie zamknięcie W przypadkach, gdzie wymagane jest zamknięcie przy wyższej prędkości siłownik Impact do zapewni z powodu dodatkowego ciśnienia powietrza działającego na sprężynę. Z uwagi na jednakowy wymiar siłowniki Impact jest bardzo łatwy w konserwacji i stanowi ekonomiczne rozwiązanie. Charakterystyka dynamiczna Unikalny wzór siłownika Impact powoduje dynamiczną reakcję na moment siły zaworu i zapewnia dodatkowe ciśnienie powietrza, o ile jest takie wymagane. Każdy rodzaj zaworu posiada typowy moment siły, a działanie sprężyny konieczne jest do zapewnienia odpowiedniej siły podczas pełnego skoku. Siłownik Impact zapewnia dodatkowy moment siły i ma zastosowanie w nieprzewidzianych warunkach, które mogą powodować zacięcie się zaworu. Moment siły dla zaworów kulowych Moment siły dla zaworów motylkowych

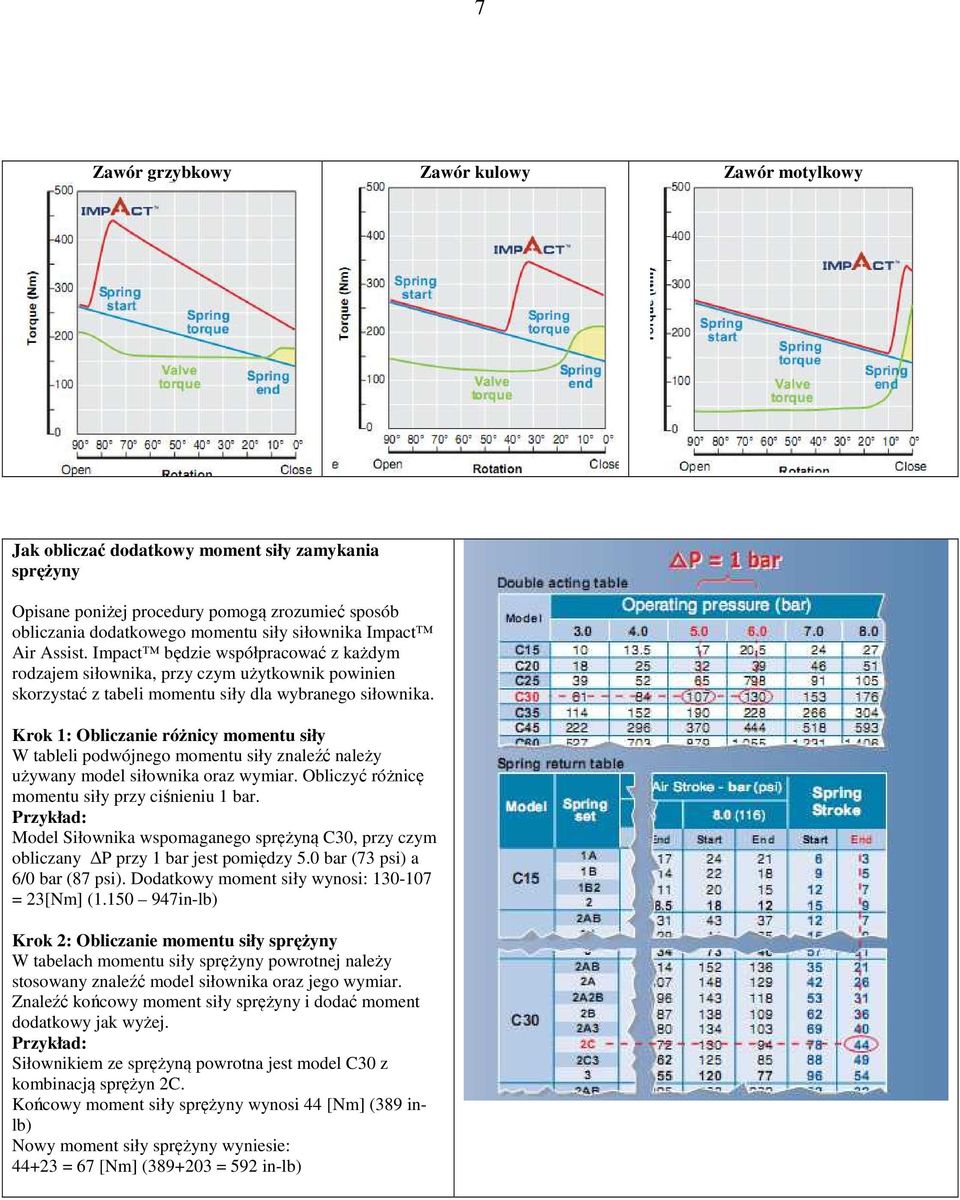

7 7 Zawór grzybkowy Zawór kulowy Zawór motylkowy Jak obliczać dodatkowy moment siły zamykania sprężyny Opisane poniżej procedury pomogą zrozumieć sposób obliczania dodatkowego momentu siły siłownika Impact Air Assist. Impact będzie współpracować z każdym rodzajem siłownika, przy czym użytkownik powinien skorzystać z tabeli momentu siły dla wybranego siłownika. Krok 1: Obliczanie różnicy momentu siły W tableli podwójnego momentu siły znaleźć należy używany model siłownika oraz wymiar. Obliczyć różnicę momentu siły przy ciśnieniu 1 bar. Przykład: Model Siłownika wspomaganego sprężyną C30, przy czym obliczany P przy 1 bar jest pomiędzy 5.0 bar (73 psi) a 6/0 bar (87 psi). Dodatkowy moment siły wynosi: = 23[Nm] ( in-lb) Krok 2: Obliczanie momentu siły sprężyny W tabelach momentu siły sprężyny powrotnej należy stosowany znaleźć model siłownika oraz jego wymiar. Znaleźć końcowy moment siły sprężyny i dodać moment dodatkowy jak wyżej. Przykład: Siłownikiem ze sprężyną powrotna jest model C30 z kombinacją sprężyn 2C. Końcowy moment siły sprężyny wynosi 44 [Nm] (389 inlb) Nowy moment siły sprężyny wyniesie: = 67 [Nm] ( = 592 in-lb)

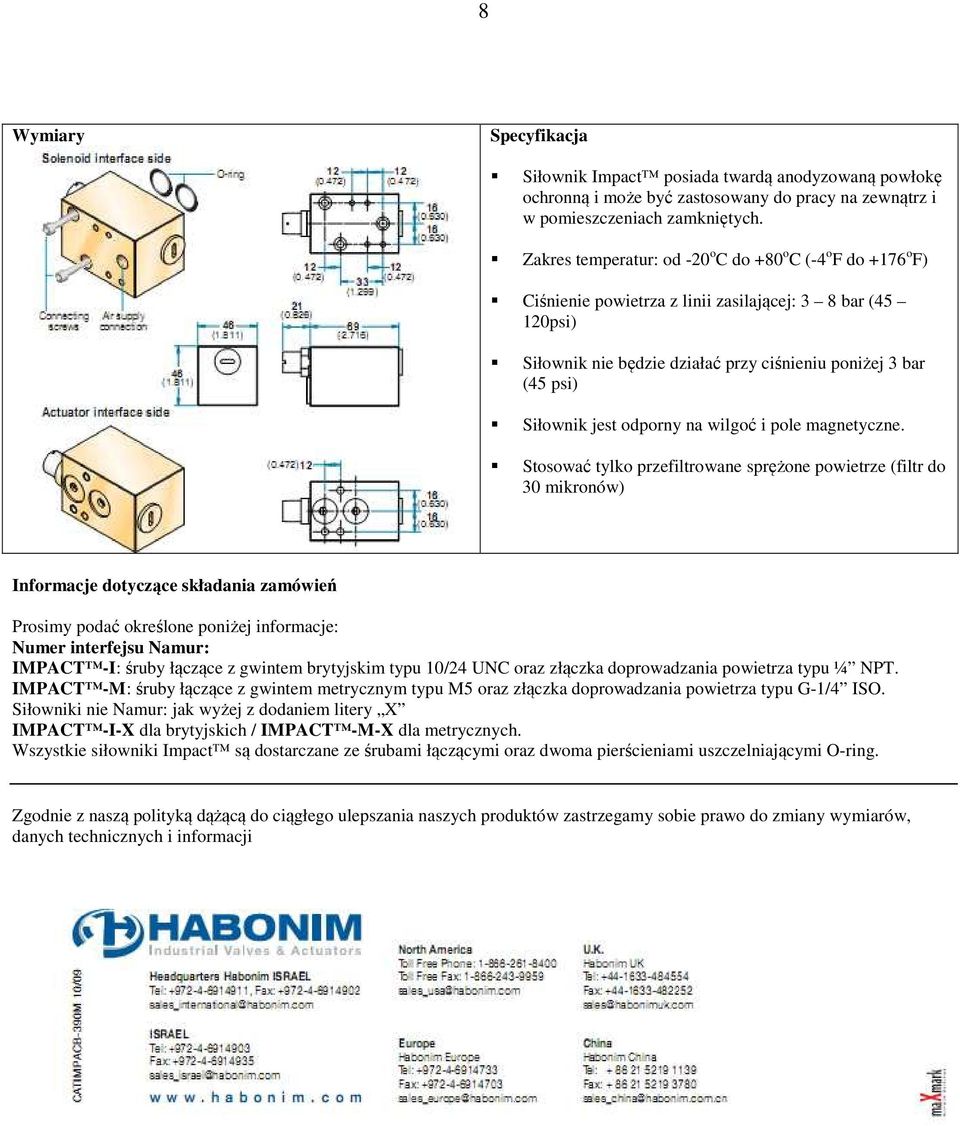

8 8 Wymiary Specyfikacja Siłownik Impact posiada twardą anodyzowaną powłokę ochronną i może być zastosowany do pracy na zewnątrz i w pomieszczeniach zamkniętych. Zakres temperatur: od -20 o C do +80 o C (-4 o F do +176 o F) Ciśnienie powietrza z linii zasilającej: 3 8 bar (45 120psi) Siłownik nie będzie działać przy ciśnieniu poniżej 3 bar (45 psi) Siłownik jest odporny na wilgoć i pole magnetyczne. Stosować tylko przefiltrowane sprężone powietrze (filtr do 30 mikronów) Informacje dotyczące składania zamówień Prosimy podać określone poniżej informacje: Numer interfejsu Namur: IMPACT -I: śruby łączące z gwintem brytyjskim typu 10/24 UNC oraz złączka doprowadzania powietrza typu ¼ NPT. IMPACT -M: śruby łączące z gwintem metrycznym typu M5 oraz złączka doprowadzania powietrza typu G-1/4 ISO. Siłowniki nie Namur: jak wyżej z dodaniem litery X IMPACT -I-X dla brytyjskich / IMPACT -M-X dla metrycznych. Wszystkie siłowniki Impact są dostarczane ze śrubami łączącymi oraz dwoma pierścieniami uszczelniającymi O-ring. Zgodnie z naszą polityką dążącą do ciągłego ulepszania naszych produktów zastrzegamy sobie prawo do zmiany wymiarów, danych technicznych i informacji
