1 Zakład Metalurgiczny POWER

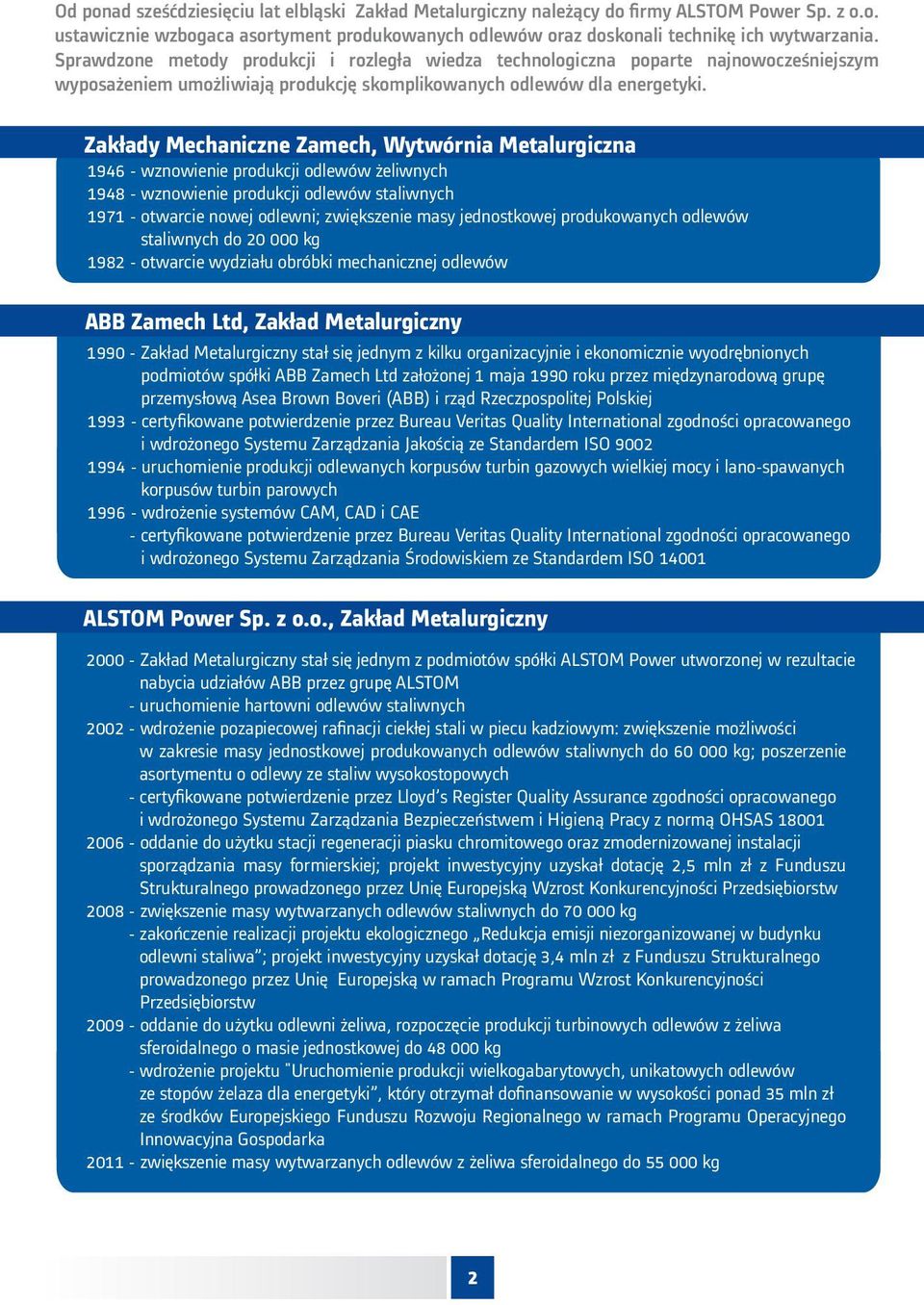

2 Od ponad sześćdziesięciu lat elbląski Zakład Metalurgiczny należący do firmy ALSTOM Power Sp. z o.o. ustawicznie wzbogaca asortyment produkowanych odlewów oraz doskonali technikę ich wytwarzania. Sprawdzone metody produkcji i rozległa wiedza technologiczna poparte najnowocześniejszym wyposażeniem umożliwiają produkcję skomplikowanych odlewów dla energetyki. Zakłady Mechaniczne Zamech, Wytwórnia Metalurgiczna 1946 wznowienie produkcji odlewów żeliwnych 1948 wznowienie produkcji odlewów staliwnych 1971 otwarcie nowej odlewni; zwiększenie masy jednostkowej produkowanych odlewów staliwnych do kg 1982 otwarcie wydziału obróbki mechanicznej odlewów ABB Zamech Ltd, Zakład Metalurgiczny 1990 Zakład Metalurgiczny stał się jednym z kilku organizacyjnie i ekonomicznie wyodrębnionych podmiotów spółki ABB Zamech Ltd założonej 1 maja 1990 roku przez międzynarodową grupę przemysłową Asea Brown Boveri (ABB) i rząd Rzeczpospolitej Polskiej 1993 certyfikowane potwierdzenie przez Bureau Veritas Quality International zgodności opracowanego i wdrożonego Systemu Zarządzania Jakością ze Standardem ISO uruchomienie produkcji odlewanych korpusów turbin gazowych wielkiej mocy i lanospawanych korpusów turbin parowych 1996 wdrożenie systemów CAM, CAD i CAE certyfikowane potwierdzenie przez Bureau Veritas Quality International zgodności opracowanego i wdrożonego Systemu Zarządzania Środowiskiem ze Standardem ISO ALSTOM Power Sp. z o.o., Zakład Metalurgiczny 2000 Zakład Metalurgiczny stał się jednym z podmiotów spółki ALSTOM Power utworzonej w rezultacie nabycia udziałów ABB przez grupę ALSTOM uruchomienie hartowni odlewów staliwnych 2002 wdrożenie pozapiecowej rafinacji ciekłej stali w piecu kadziowym: zwiększenie możliwości w zakresie masy jednostkowej produkowanych odlewów staliwnych do kg; poszerzenie asortymentu o odlewy ze staliw wysokostopowych certyfikowane potwierdzenie przez Lloyd s Register Quality Assurance zgodności opracowanego i wdrożonego Systemu Zarządzania Bezpieczeństwem i Higieną Pracy z normą OHSAS oddanie do użytku stacji regeneracji piasku chromitowego oraz zmodernizowanej instalacji sporządzania masy formierskiej; projekt inwestycyjny uzyskał dotację 2,5 mln zł z Funduszu Strukturalnego prowadzonego przez Unię Europejską Wzrost Konkurencyjności Przedsiębiorstw 2008 zwiększenie masy wytwarzanych odlewów staliwnych do kg zakończenie realizacji projektu ekologicznego Redukcja emisji niezorganizowanej w budynku odlewni staliwa ; projekt inwestycyjny uzyskał dotację 3,4 mln zł z Funduszu Strukturalnego prowadzonego przez Unię Europejską w ramach Programu Wzrost Konkurencyjności Przedsiębiorstw 2009 oddanie do użytku odlewni żeliwa, rozpoczęcie produkcji turbinowych odlewów z żeliwa sferoidalnego o masie jednostkowej do kg wdrożenie projektu "Uruchomienie produkcji wielkogabarytowych, unikatowych odlewów ze stopów żelaza dla energetyki, który otrzymał dofinansowanie w wysokości ponad 35 mln zł ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Operacyjnego Innowacyjna Gospodarka 2011 zwiększenie masy wytwarzanych odlewów z żeliwa sferoidalnego do kg 2

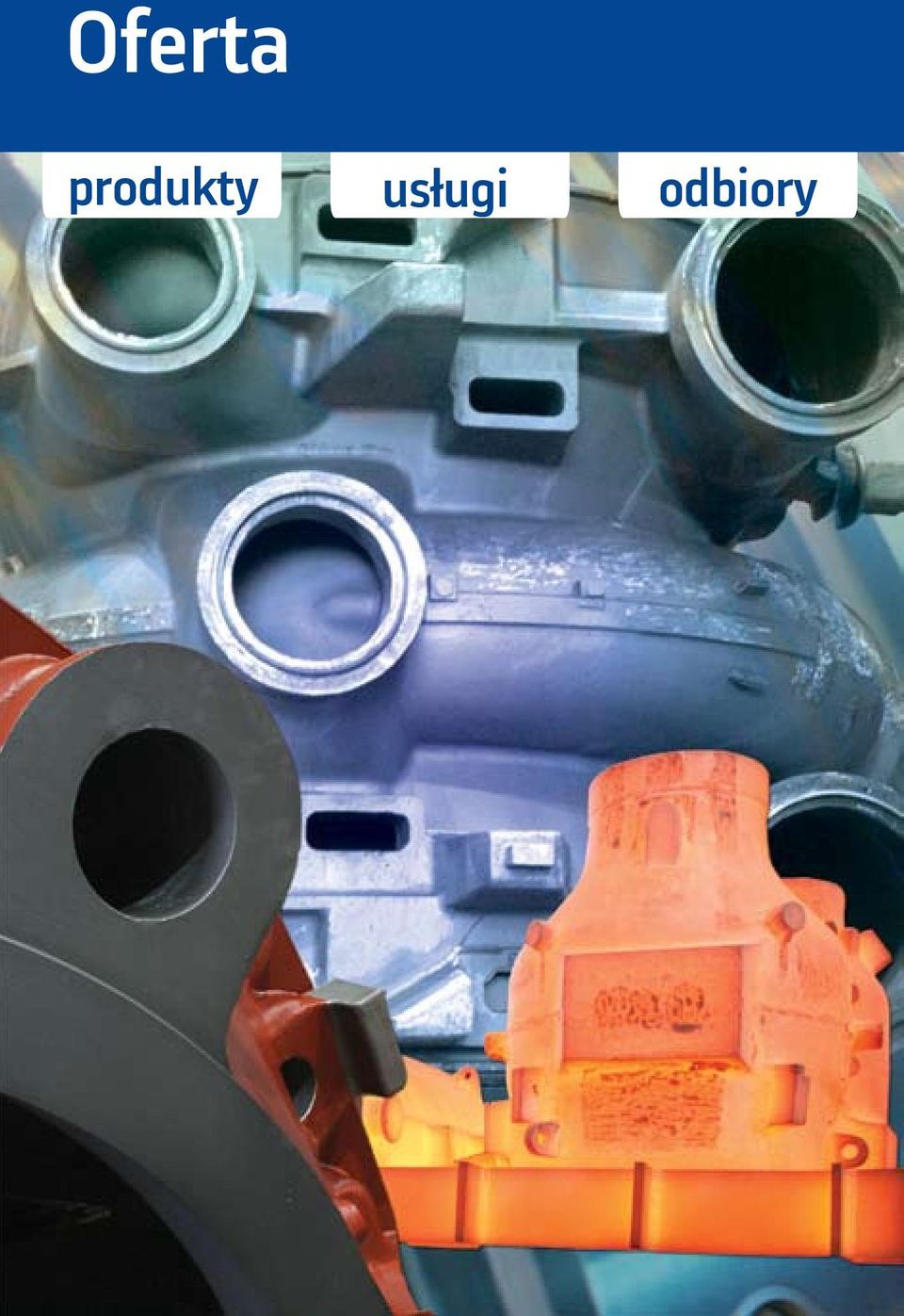

3 Oferta produkty usługi odbiory

4 Produkty Odlewy Odlewy ze staliwa ) przedział mas jednostkowych kg * Odlewy z żeliwa przedział mas jednostkowych kg * ) Uwaga: *) odlewy poza standardową masą jednostkową wymagają indywidualnego rozpatrzenia 4

5 Konstrukcje lanospawane Łączenie odlewów staliwnych poprzez spawanie z: odlewami staliwnymi odkuwkami półproduktami walcowanymi i ciągnionymi Zespoły modelowe w klasach jakości H2 i H3 według Normy EN Materiały: drewno materiały drewnopodobne styropian stosowany w wąskim zakresie 5

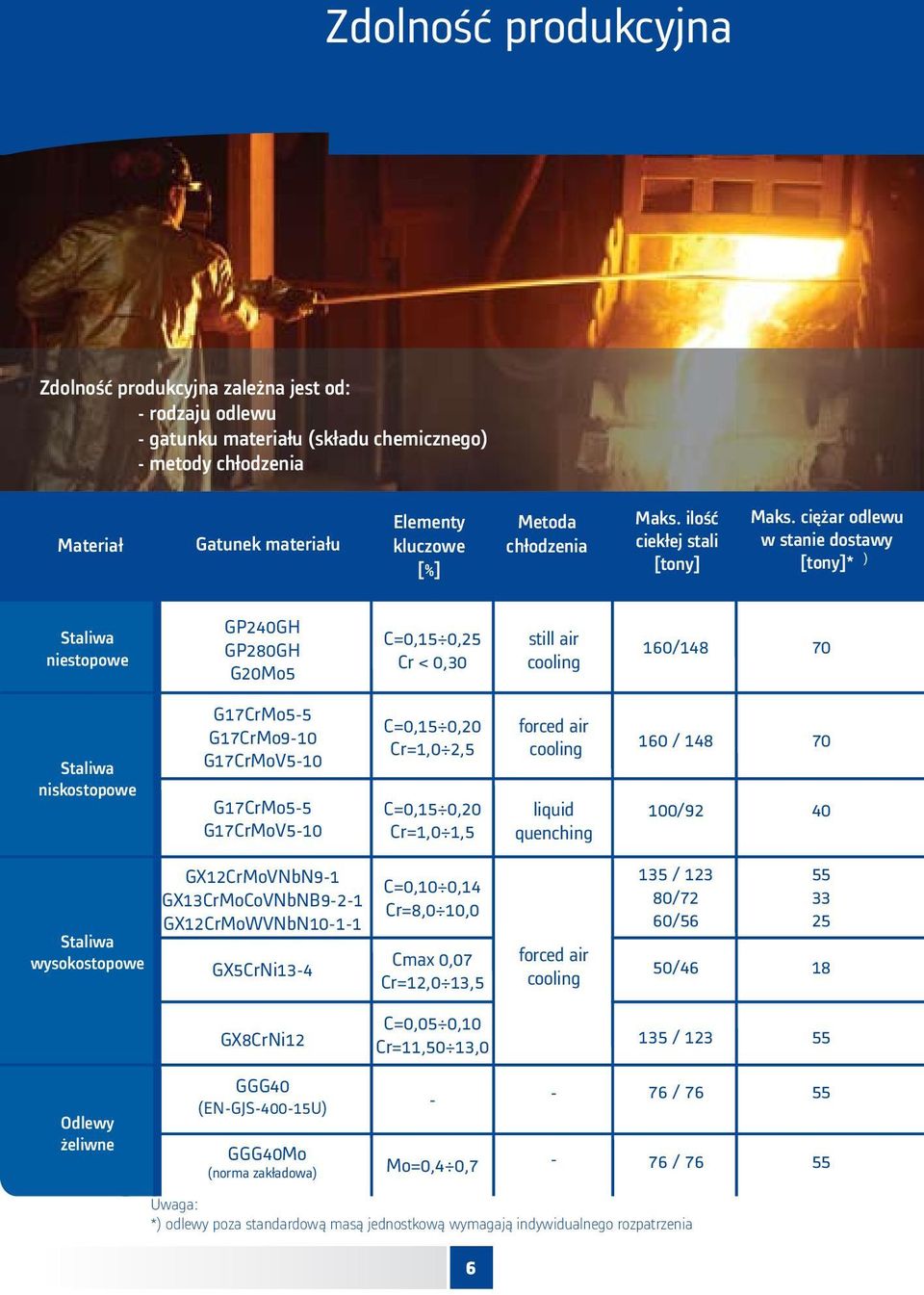

6 Zdolność produkcyjna Zdolność produkcyjna zależna jest od: rodzaju odlewu gatunku materiału (składu chemicznego) metody chłodzenia Materiał Gatunek materiału Elementy kluczowe [%] Metoda chłodzenia Maks. ilość ciekłej stali [tony] Maks. ciężar odlewu w stanie dostawy [tony]* ) Staliwa niestopowe GP240GH GP280GH G20Mo5 C=0,15 0,25 Cr < 0,30 still air cooling 160/ Staliwa niskostopowe G17CrMo55 G17CrMo910 G17CrMoV510 G17CrMo55 G17CrMoV510 C=0,15 0,20 Cr=1,0 2,5 C=0,15 0,20 Cr=1,0 1,5 forced air cooling liquid quenching 160 / / Staliwa wysokostopowe GX12CrMoVNbN91 GX13CrMoCoVNbNB921 GX12CrMoWVNbN1011 GX5CrNi134 C=0,10 0,14 Cr=8,0 10,0 C 0,07 Cr=12,0 13,5 forced air cooling 135 / /72 60/56 50/ GX8CrNi12 C=0,05 0,10 Cr=11,50 13,0 135 / Odlewy żeliwne GGG40 (ENGJS40015U) GGG40Mo (norma zakładowa) Mo=0,4 0, / / 76 Uwaga: *) odlewy poza standardową masą jednostkową wymagają indywidualnego rozpatrzenia 55 55

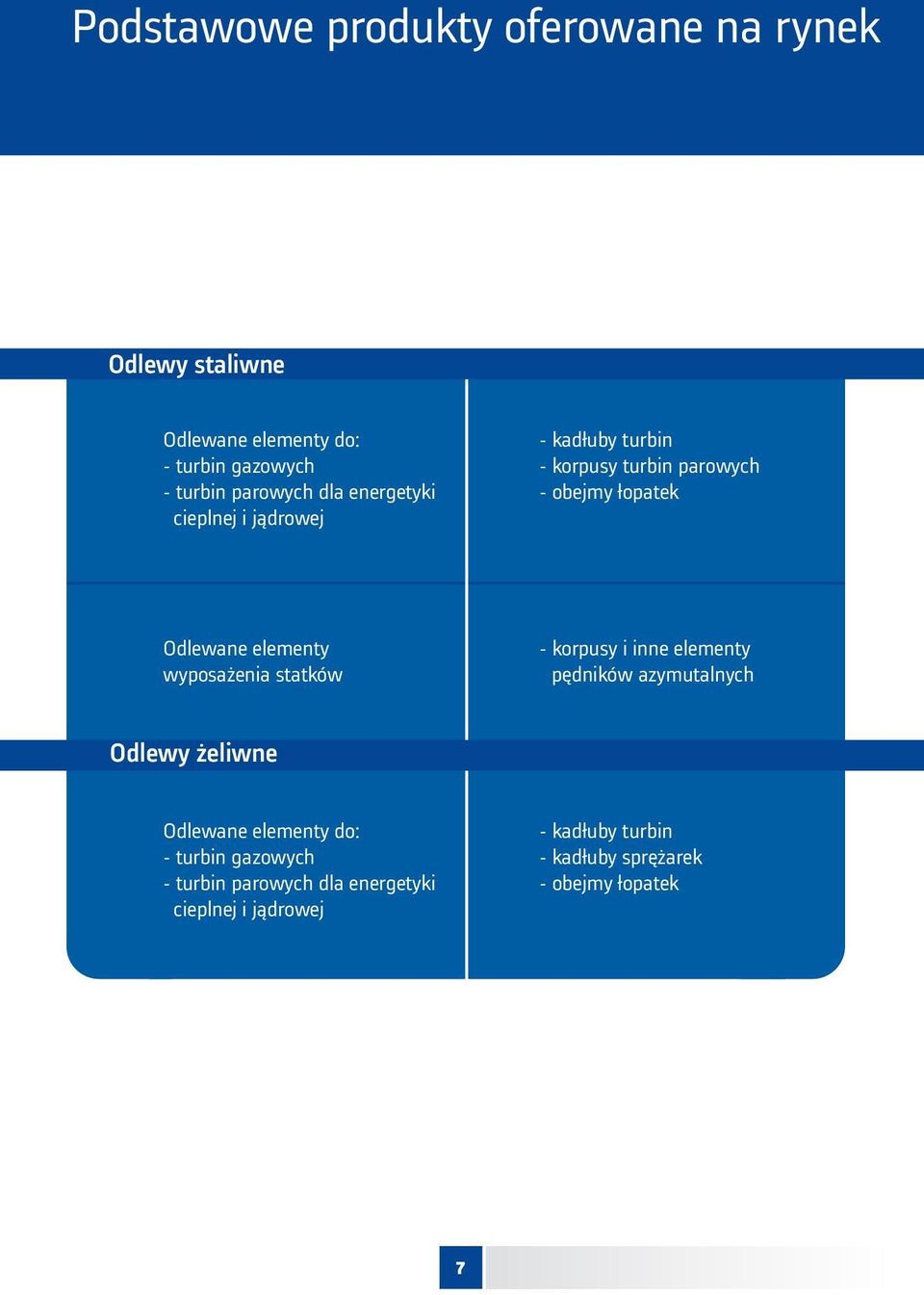

7 Podstawowe produkty oferowane na rynek Odlewy staliwne Odlewane elementy do: turbin gazowych turbin parowych dla energetyki cieplnej i jądrowej kadłuby turbin korpusy turbin parowych obejmy łopatek Odlewane elementy wyposażenia statków korpusy i inne elementy pędników azymutalnych Odlewy żeliwne Odlewane elementy do: turbin gazowych turbin parowych dla energetyki cieplnej i jądrowej kadłuby turbin kadłuby sprężarek obejmy łopatek 7

8 Usługi analiza chemiczna i próby pełzaniowe oznaczanie wszystkich składników stopowych oraz zanieczyszczeń, w tym gazowych próby pełzaniowe spawanie spawanie ręczne łukowe elektrodą otuloną (MMA,111) spawanie łukowe elektrodą topliwą w osłonie gazu obojętnego (MIG,131) spawanie łukowe w osłonie gazu aktywnego chemicznie (MAG,135) spawanie łukowe drutem rdzeniowym (FCAW,136) spawanie łukowe elektrodą nietopliwą w osłonie gazów obojętnych (TIG,141) TIME obróbka cieplna wyżarzanie zupełne wyżarzanie zmiękczające wyżarzanie normalizujące normalizacja z odpuszczaniem ulepszanie cieplne (hartowanie cieczą lub strumieniem powietrza z odpuszczaniem) wyżarzanie odprężające wyżarzanie ferrytyzujące badania nieniszczące badania wizualne badania magnetycznoproszkowe badania penetracyjne badania ultradźwiękowe badania radiograficzne obróbka skrawaniem obróbka na tokarkach karuzelowych sterowanych numerycznie maks. średnica detalu mm szeroki zakres obróbki na wiertarkofrezarkach sterowanych numerycznie, maks. gabaryty obróbcze x mm obróbka na frezarce bramowej CNC maks. gabaryty detalu x x mm prace inżynierskie weryfikacja kompletnej technologii odlewniczej w oparciu o wyniki symulacji komputerowej w systemie MAGMAsoft symulacja zalewania i krzepnięcia odlewów modelowanie brył w systemie CATIAsolution współpraca przy projektowaniu konstrukcji odlewanych dla poprawienia technologiczności konstrukcji 8

9 Odbiory i warunki dostawy Odbiory Odbiór jakościowy może być dokonywany przez służby jakościowe Zakładu Metalurgicznego, klienta lub jego przedstawicieli, a także przez przedstawicieli towarzystw klasyfikacyjnych oraz organizacji dozorujących. Zakład Metalurgiczny posiada uprawnienia wydane przez Lloyd's Register do wytwarzania odlewów: staliwnych o masie jednostkowej do 40 ton, Certyfikat Nr MD00/0027/0005/2 żeliwnych o masie jednostkowej do 55 ton, Certyfikat Nr MD00/0027/0002/5 Warunki dostawy W zależności od życzenia klienta odlewy dostarczane są po wstępnej lub ostatecznej obróbce mechanicznej. Zamówienia realizowane są na podstawie dokumentacji dostarczanej przez klienta. Odlewy wykonywane są z wybranych gatunków materiałów zgodnie z odpowiednimi normami i specyfikacjami materiałowymi. Zakład Metalurgiczny otrzymał Certyfikat Nr WZ 1335 HH 3 wydany przez Germanisher Lloyd potwierdzający uprawnienia do wytwarzania odlewów staliwnych dla przemysłu stoczniowego. 9

10 Systemy Zarządzania System Zarządzania Jakością System Zarządzania Jakością opracowany i wdrożony w Zakładzie Metalurgicznym został utworzony na bazie międzynarodowych norm ISO serii W 1993 roku, System Zarządzania Jakością został poddany certyfikacji przez Bureau Veritas Quality International. Obecnie zgodność z wymaganiami normy ISO 9001:2008 jest potwierdzona certyfikatem przyznanym przez Lloyd's Register Quality Assurance. System Zarządzania Środowiskowego System Zarządzania Środowiskiem opracowany i wdrożony Zakładzie Metalurgicznym został utworzony na bazie międzynarodowej normy ISO W 1998 roku, System został poddany certyfikacji przez Bureau Veritas Quality International. Obecnie zgodność Systemu z wymogami normy ISO 14001:2004 potwierdzona jest certyfikatem wydanym przez Lloyd's Register Quality Assurance. System Zarządzania Bezpieczeństwem i Higieną Pracy System Zarządzania Bezpieczeństwem i Higieną Pracy został opracowany i wdrożony na bazie norm PNN18001:1999 oraz OHSAS 18001:2004. W listopadzie 2002 roku, został certyfikowany na zgodność z normami przez niezależną zewnętrzną instytucję Lloyd's Register Quality Assurance. Obecnie zgodność z wymaganiami normy OHSAS 18001:2007 jest potwierdzona certyfikatem przyznanym przez Lloyd's Register Quality Assurance. 10

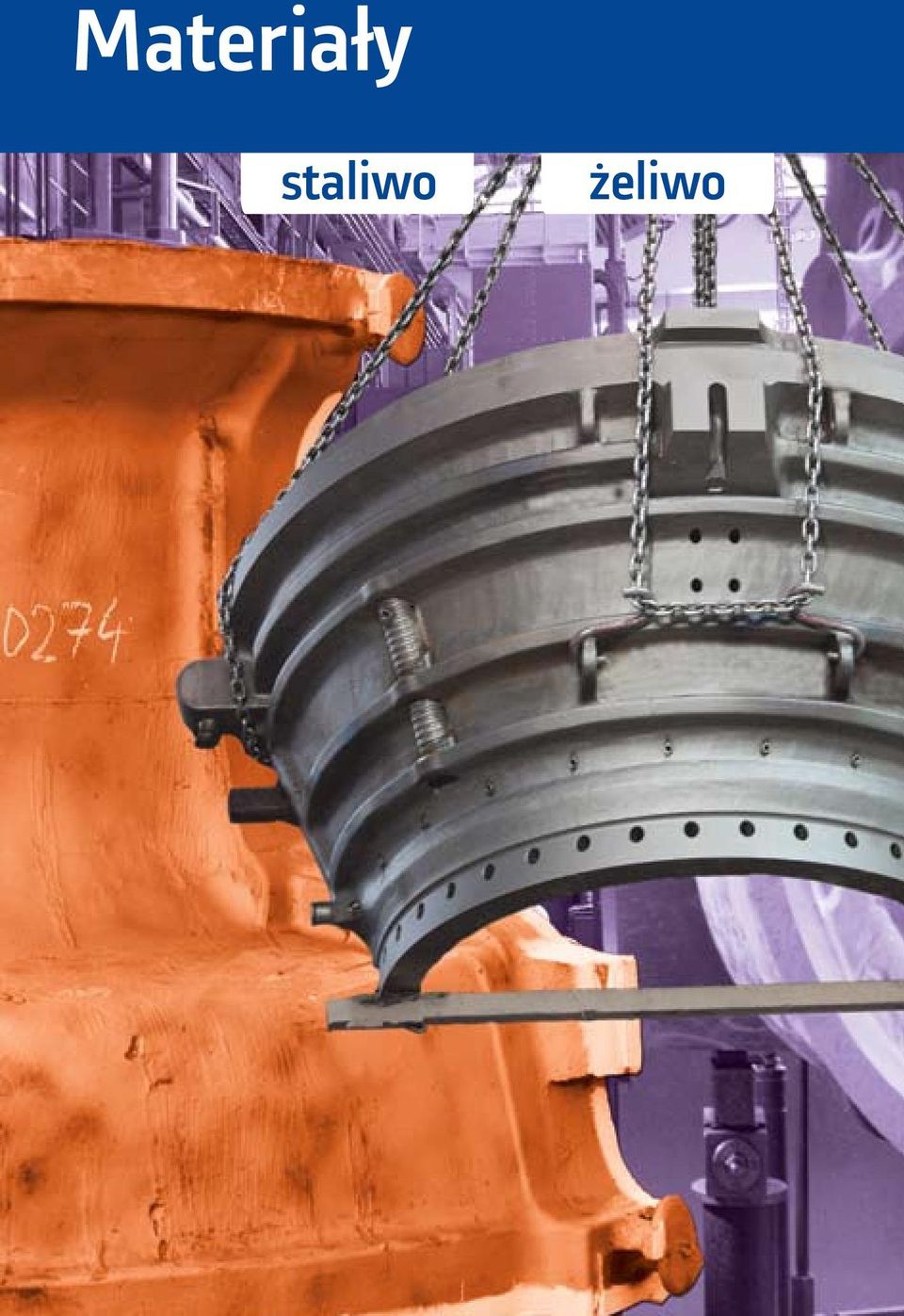

11 Materiały staliwo żeliwo

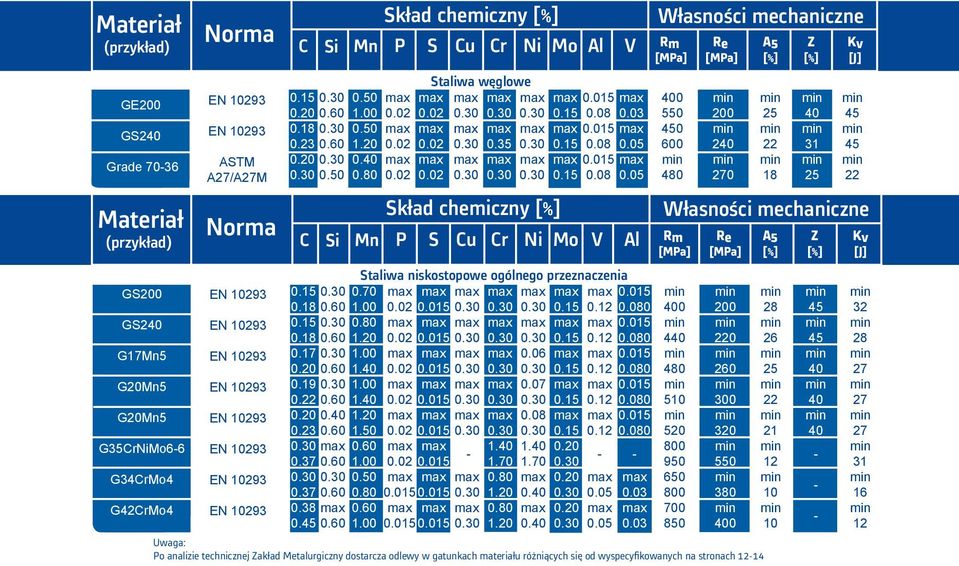

12 Materiał (przykład) GE200 GS240 Grade 7036 Materiał (przykład) GS200 GS240 G17Mn5 G20Mn5 G20Mn5 G35CrNiMo66 G34CrMo4 G42CrMo4 Norma ASTM A27/A27M Norma Skład chemiczny [%] P S Cu Cr Ni Mo Al V Staliwa węglowe Skład chemiczny [%] P S Cu Cr Ni Mo V Al Staliwa niskostopowe ogólnego przeznaczenia Rm [MPa] Uwaga: Po analizie technicznej Zakład Metalurgiczny dostarcza odlewy w gatunkach materiału różniących się od wyspecyfikowanych na stronach Własności mechaniczne Rm [MPa] Re [MPa] Re [MPa] A5 [%] A5 [%] Z [%] Z [%] Kv [J] Własności mechaniczne Kv [J]

13 Materiał (przykład) Norma Skład chemiczny [%] Własności mechaniczne Staliwa niskostopowe do pracy w podwyższonych temperaturach Materiał (przykład) Skład chemiczny [%] Własności mechaniczne Norma na bazie normy DIN na bazie normy DIN na bazie normy DIN GX8CrNi12 na bazie normy DIN Staliwa wysokostopowe do pracy w temperaturach nadkrytycznych Uwaga: Po analizie technicznej Zakład Metalurgiczny dostarcza odlewy w gatunkach materiału różniących się od wyspecyfikowanych na stronach

14 Materiał (przykład) Norma na bazie normy DIN Materiał (przykład) Norma Skład chemiczny [%] Żeliwa Własności mechaniczne GGG40 ENGJS40015U GGG40Mo na bazie normy zakładowej Uwaga: Po analizie technicznej Zakład Metalurgiczny dostarcza odlewy w gatunkach materiału różniących się od wyspecyfikowanych na stronach 1214

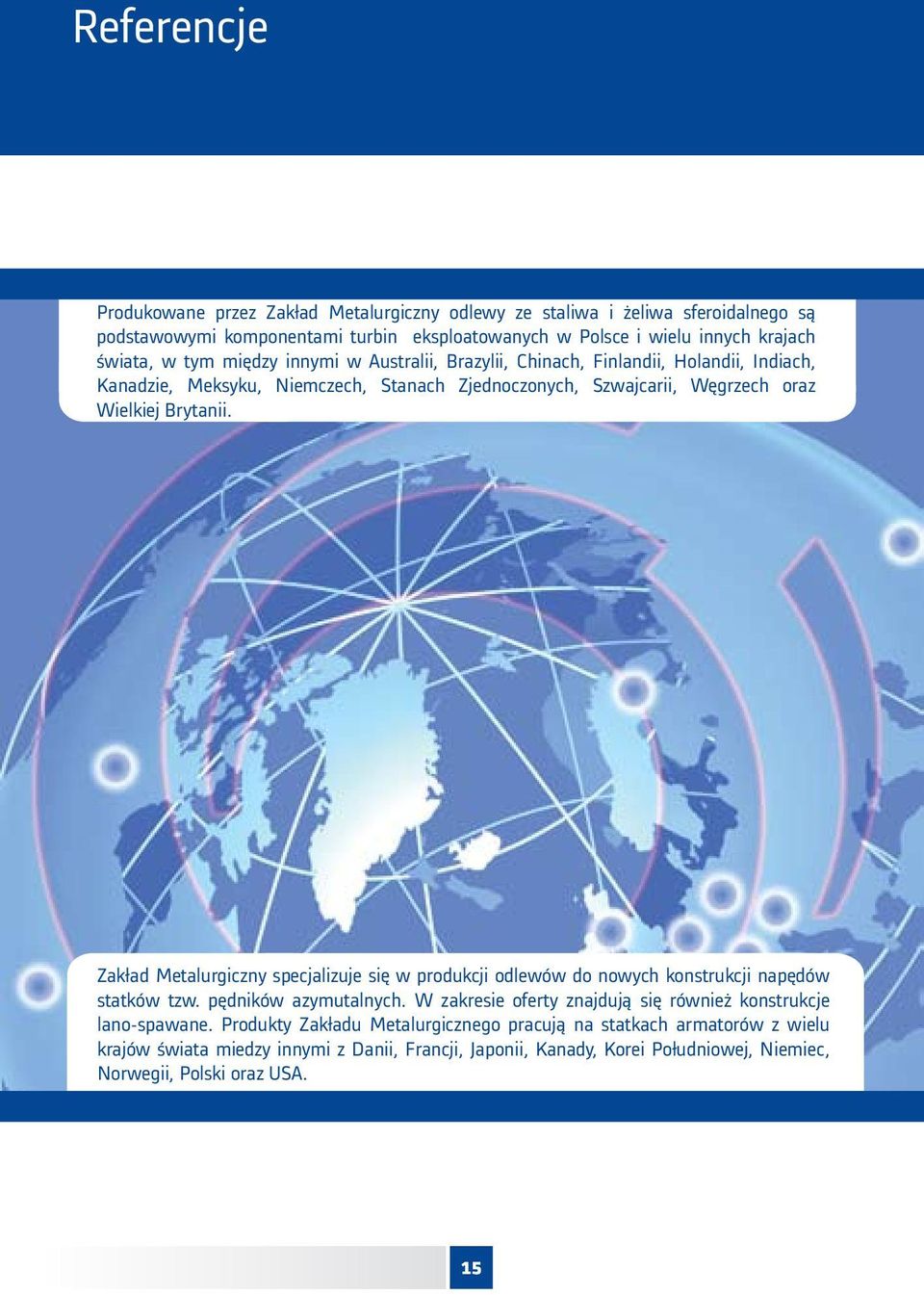

15 Referencje Produkowane przez Zakład Metalurgiczny odlewy ze staliwa i żeliwa sferoidalnego są podstawowymi komponentami turbin eksploatowanych w Polsce i wielu innych krajach świata, w tym między innymi w Australii, Brazylii, Chinach, Finlandii, Holandii, Indiach, Kanadzie, Meksyku, Niemczech, Stanach Zjednoczonych, Szwajcarii, Węgrzech oraz Wielkiej Brytanii. Zakład Metalurgiczny specjalizuje się w produkcji odlewów do nowych konstrukcji napędów statków tzw. pędników azymutalnych. W zakresie oferty znajdują się również konstrukcje lanospawane. Produkty Zakładu Metalurgicznego pracują na statkach armatorów z wielu krajów świata miedzy innymi z Danii, Francji, Japonii, Kanady, Korei Południowej, Niemiec, Norwegii, Polski oraz USA. 15
