SPECYFIKACJE TECHNICZNE WYBRANYCH GATUNKÓW STALI

Transkrypt

1 SPECYFIKACJE TECHNICZNE WYBRANYCH GATUNKÓW STALI Opis dotyczy wszystkich tabel z odsyłaczami: 1) ) ) wg analizy wytopowej stan walcowany + łuszczony" dla stali niestopowych, stan wyżarzony + łuszczony" dla stali stopowych wielkość orientacyjna z przeliczenia wartości zawarte w tabeli mają charakter informacyjny podwyższona zawartość węgla dotyczy wyrobów o wymiarze powyżej mm I. NIESTOPOWE KONSTRUKCYJNE I MASZYNOWE 1) I.1 SKŁAD CHEMICZNY Normy Znak stali C Mn Si P S N INNE 0,17/ S3JR ) 1, 0,0 0,0 S3J ,17 1, 0,03 0,0 0,03 0,01 0,01 0, 0, S3J ,17 1, 0, EN 0 EN 77 S3JR ,4 1,60 0, 0,0 0,0/ S3J ) 1,60 0, 0, 0,03 0,0/ S3J ) 1,60 0, 0, E ,04 0,0 0,03 0,04 0,01 0,01 0,01 0, 0, 0, E ,04 0,04 0,01 E ,04 0,04 0,01 I. WŁASNOŚCI MECHANICZNE WARTOŚCI PRACY ŁAMANIA KV Norma Gatunek Nr warsztatowy Temperatura próby o [ C] Minimalna praca łamania [J] S3JR S3J EN 0 S3J S3JR S3J S3J

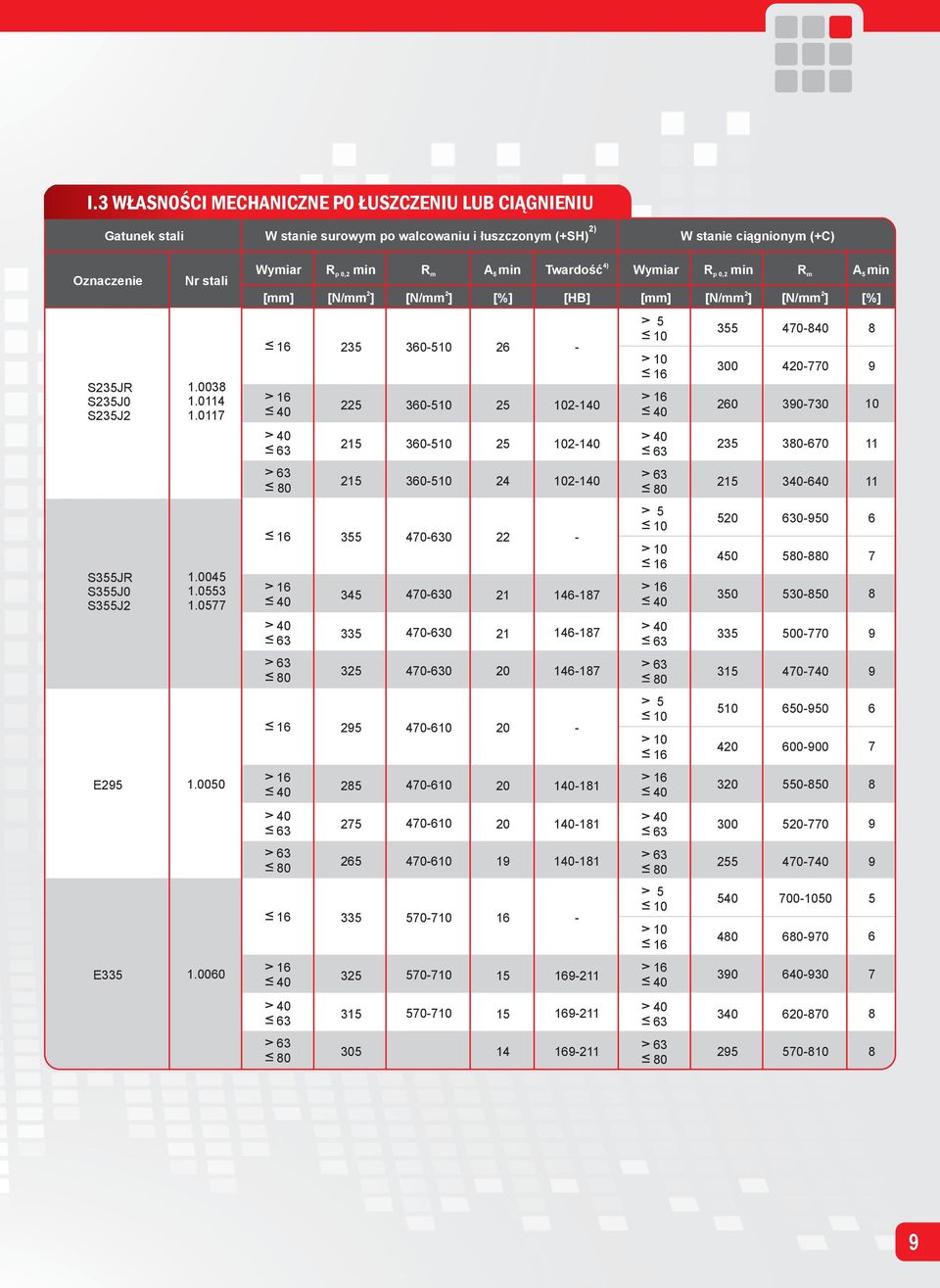

2 I.3 WŁASNOŚCI MECHANICZNE PO ŁUSZCZENIU LUB CIĄGNIENIU W stanie surowym po walcowaniu i łuszczonym (+SH) ) W stanie ciągnionym (+C) R p 0, A R p 0, A S3JR S3J0 S3J S3JR S3J0 S3J E E

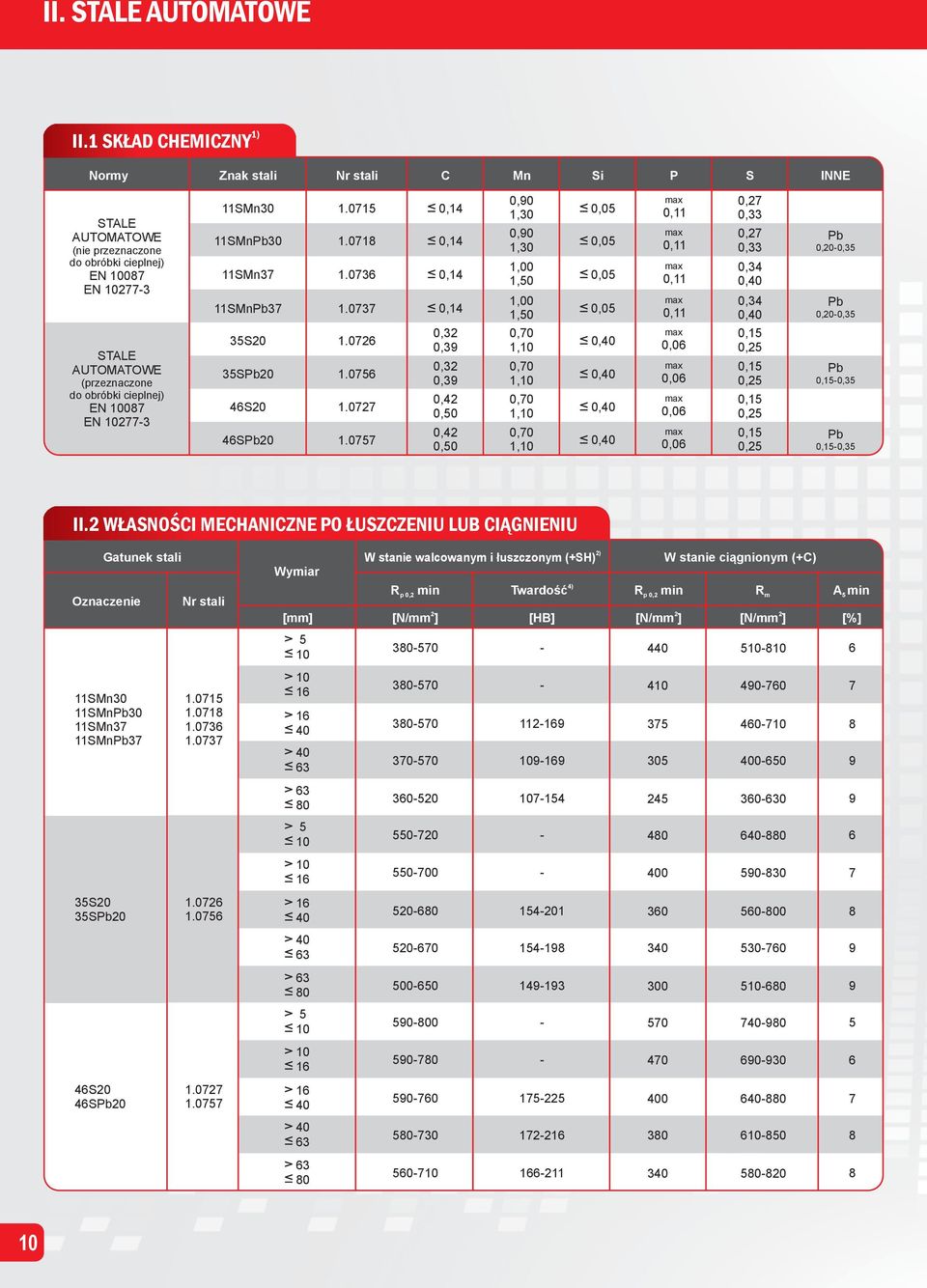

3 II. AUTOMATOWE 1) II.1 SKŁAD CHEMICZNY Normy Znak stali C Mn Si P S INNE AUTOMATOWE (nie przeznaczone do obróbki cieplnej) EN 087 EN 773 AUTOMATOWE (przeznaczone do obróbki cieplnej) EN 087 EN SMn SMnPb SMn SMnPb S SPb S SPb ,14 0,14 0,14 0,14 0,3 0,3 0,4 0,0 0,4 0,0 1,30 1,30 1,00 1,0 1,00 1,0 0,70 1, 0,70 1, 0,70 1, 0,70 1, 0,0 0,0 0,0 0,0 0, 0, 0, 0, 0,11 0,11 0,11 0,11 0,06 0,06 0,06 0,06 0,7 0,33 0,7 0,33 0,34 0, 0,34 0, 0,1 0, 0,1 0, 0,1 0, 0,1 0, Pb 0,00,3 Pb 0,00,3 Pb 0,10,3 Pb 0,10,3 II. WŁASNOŚCI MECHANICZNE PO ŁUSZCZENIU LUB CIĄGNIENIU ) W stanie walcowanym i łuszczonym (+SH) R p 0, R p 0, W stanie ciągnionym (+C) A SMn30 11SMnPb30 11SMn37 11SMnPb S0 3SPb S0 46SPb

4 II.3 WŁASNOŚCI MECHANICZNE PO OBRÓBCE CIEPLNEJ 3S0 3SPb0 46S0 46SPb Własności mechaniczne w stanie ulepszonym i łuszczonym (+QT+SH) R p 0, A 11

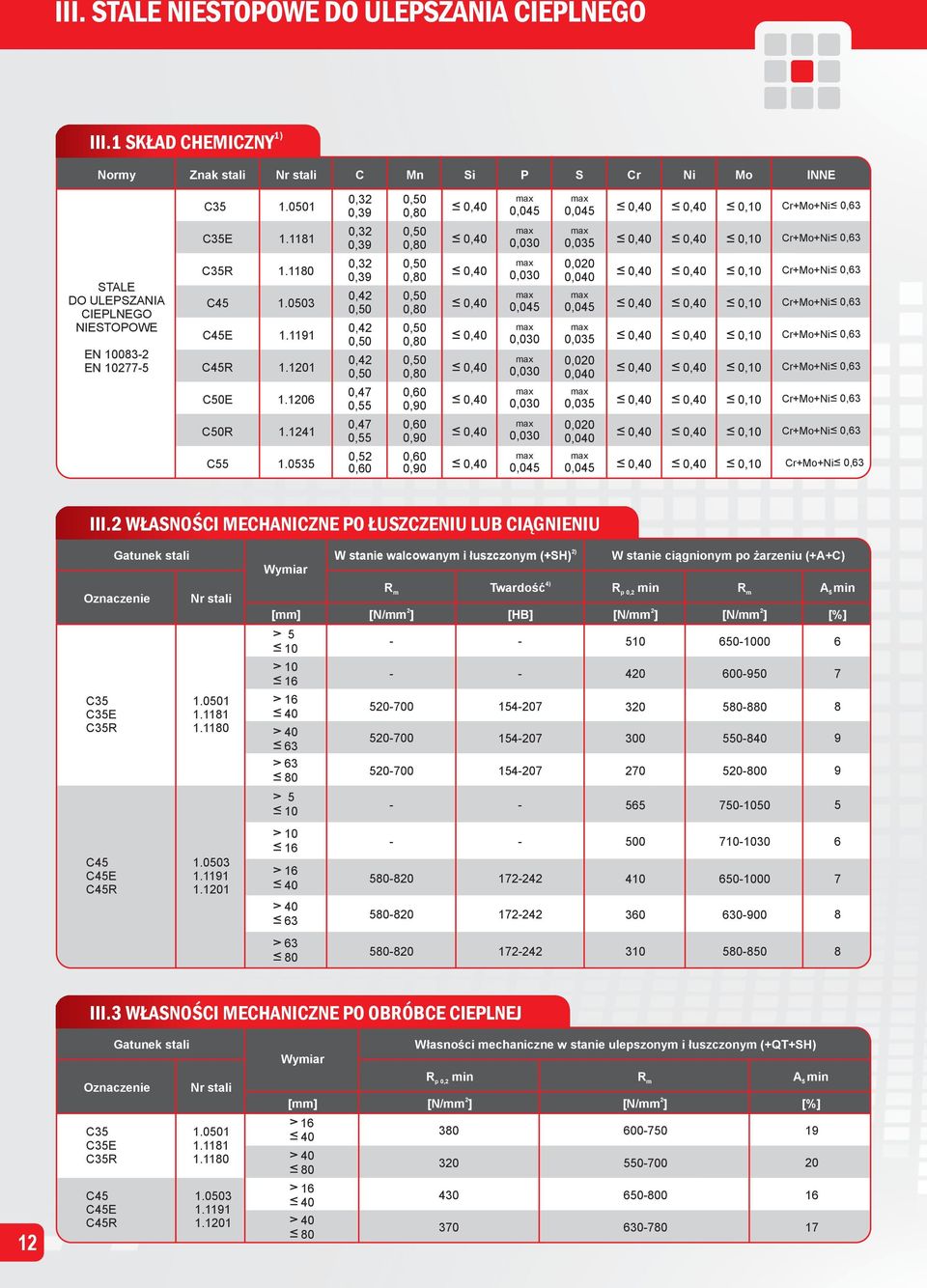

5 III. NIESTOPOWE DO ULEPSZANIA CIEPLNEGO III.1 SKŁAD CHEMICZNY 1) Normy Znak stali C Mn Si P S Cr Ni Mo INNE DO ULEPSZANIA CIEPLNEGO NIESTOPOWE EN 083 EN 77 C C3E C3R 1.11 C C4E C4R C0E C0R C ,3 0,3 0,3 0,4 0,0 0,4 0,0 0,4 0,0 0,47 0, 0,47 0, 0, 0,0 0, 0, 0,0 0, 0, 0,0 0, 0, 0,0 0, 0, 0,0 0, 0, 0,0 0, 0, 0, 0, 0, 0,04 0,04 0,04 0,04 0,03 0,00 0,0 0,04 0,03 0,00 0,0 0,03 0,00 0,0 0,04 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, Cr+Mo+Ni 0, Cr+Mo+Ni 0, Cr+Mo+Ni 0, Cr+Mo+Ni 0, Cr+Mo+Ni 0, Cr+Mo+Ni 0, Cr+Mo+Ni 0, Cr+Mo+Ni 0, Cr+Mo+Ni 0, III. WŁASNOŚCI MECHANICZNE PO ŁUSZCZENIU LUB CIĄGNIENIU C3 C3E C3R ) W stanie walcowanym i łuszczonym (+SH) W stanie ciągnionym po żarzeniu (+A+C) R p 0, A C4 C4E C4R III.3 WŁASNOŚCI MECHANICZNE PO OBRÓBCE CIEPLNEJ 1 C3 C3E C3R C4 C4E C4R Własności mechaniczne w stanie ulepszonym i łuszczonym (+QT+SH) R p 0, A

6 IV. STOPOWE DO ULEPSZANIA CIEPLNEGO IV.1 SKŁAD CHEMICZNY 1) Normy Znak stali C Mn Si P S Cr Ni Mo INNE DO ULEPSZANIA CIEPLNEGO STOPOWE EN 0833 EN 77 41Cr CrS CrMo CrMoS CrV ,38 0,4 0, 0,0 0,03 1,0 0,38 0,4 0, 0,0 0,00 0,0 1,0 0,38 0,4 0, 0,0 0,03 1,0 0,38 0,4 0, 0,0 0,00 0,0 1,0 0,47 0,70 0, 1, 0, 0,0 0,0 1,0 0,1 0,30 0,1 0,30 V 0,0, IV. WŁASNOŚCI MECHANICZNE PO ŁUSZCZENIU LUB CIĄGNIENIU 41Cr4 41CrS4 4CrMo4 4CrMoS ) W stanie walcowanym i łuszczonym (+SH) W stanie ciągnionym po żarzeniu (+A+C) CrV IV.3 WŁASNOŚCI MECHANICZNE PO OBRÓBCE CIEPLNEJ Własności mechaniczne w stanie ulepszonym i łuszczonym (+QT+SH) R p 0, A 41Cr4 41CrS4 4CrMo4 4CrMoS CrV

7 V. DO NAWĘGLANIA V.1 SKŁAD CHEMICZNY 1) Normy Znak stali C Mn Si P S Cr Ni Mo INNE DO NAWĘGLANIA (niestopowe) EN 084 EN 774 DO NAWĘGLANIA (stopowe) EN 084 EN 774 CE CR C1E C1R 1.11 MnCr MnCrS MnCr MnCrS ,07 0,30 0,13 0, 0,03 0,03 0,07 0,13 0,30 0, 0,03 0,00 0,0 0,1 0,30 0,18 0, 0,03 0,03 0,1 0,18 0,30 0, 0,03 0,00 0,0 0,14 1,00 0, 0,19 1,30 0, 0,0 0,03 1, 0,14 1,00 0,00 0, 1,30 0, 0,19 0,0 0,0 1, 0,17 1, 1,00 0, 1, 0, 0,0 0,03 1,30 0,17 0, 1, 1, 0, 0,0 0,00 0,0 1,00 1,30 V. WYMAGANE TWARDOŚCI PO OBRÓBCE CIEPLNEJ Stan wyżarzony zmiękczająco (+A) obrobiony na zakres twardości (+TH) obrobiony na strukturę i zakres twardości (+FP) normalizowany (+N) CE CR C1E C1R MnCr MnCrS MnCr 0MnCrS

8 V.3 WŁASNOŚCI MECHANICZNE PO OBRÓBCE CIEPLNEJ ORAZ ŁUSZCZENIU LUB CIĄGNIENIU (stale węglowe) W stanie walcowanym ) i łuszczonym (+SH) W stanie ciągnionym (+C) W stanie łuszczonym po zmiękczaniu (+A+SH) W stanie ciągnionym po zmiękczaniu (+A+C) R p 0, A CE CR C1E C1R V.4 WŁASNOŚCI MECHANICZNE PO OBRÓBCE CIEPLNEJ ORAZ ŁUSZCZENIU LUB CIĄGNIENIU (stale stopowe) MnCr MnCrS 0MnCr 0MnCrS W stanie wyżarzonym zmiękczająco i łuszczonym (+A+SH) W stanie ciągnionym po żarzeniu (+A+C) Własności mechaniczne W stanie wyżarzonym na strukturę i łuszczonym (+FP+SH) W stanie ciągnionym po żarzeniu na strukturę (+FP+C)
