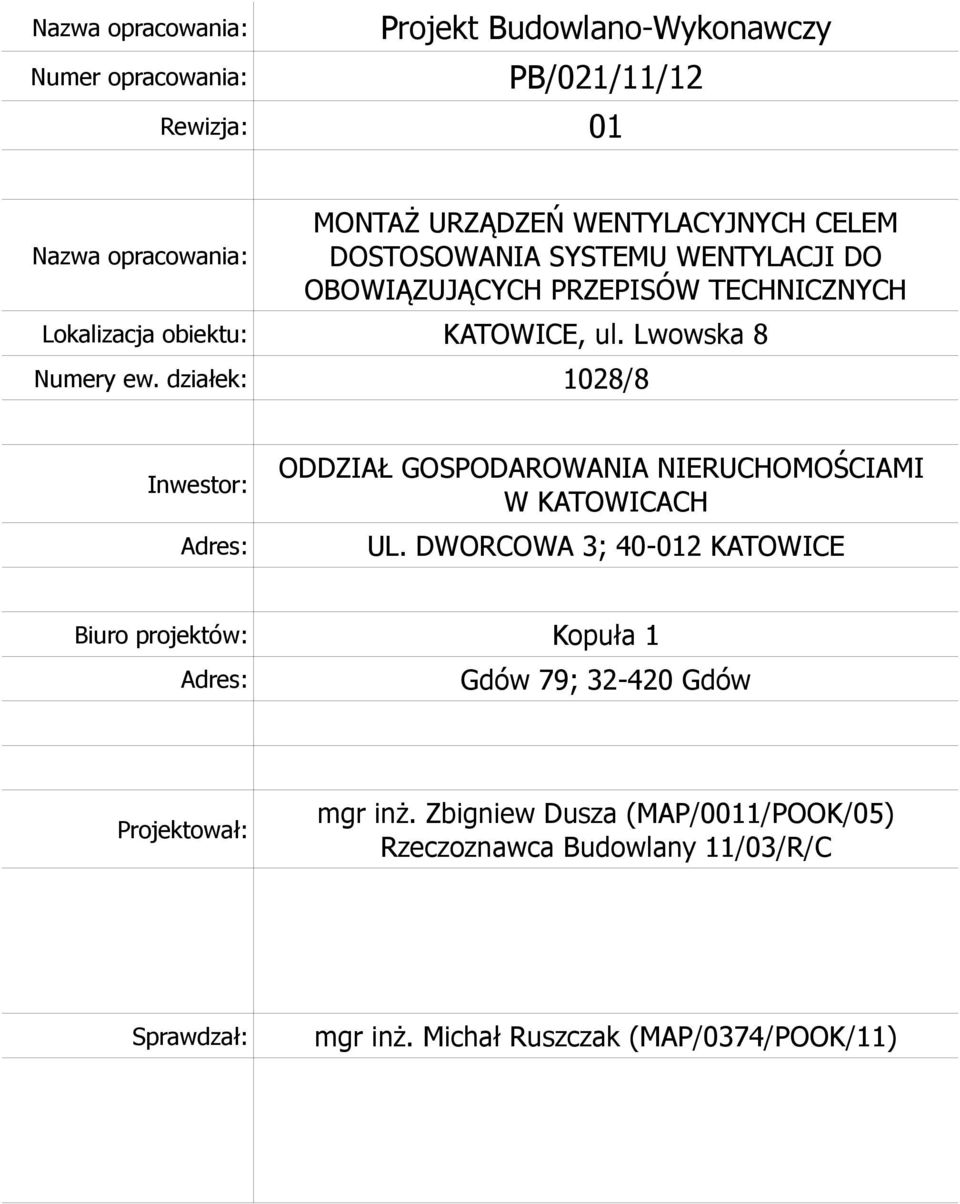

1 Nazwa opracowania: Numer opracowania: Projekt Budowlano-Wykonawczy PB/021/11/12 Rewizja: 01 Nazwa opracowania: MONTAŻ URZĄDZEŃ WENTYLACYJNYCH CELEM DOSTOSOWANIA SYSTEMU WENTYLACJI DO OBOWIĄZUJĄCYCH PRZEPISÓW TECHNICZNYCH Lokalizacja obiektu: KATOWICE, ul. Lwowska 8 Numery ew. działek: 1028/8 Inwestor: Adres: ODDZIAŁ GOSPODAROWANIA NIERUCHOMOŚCIAMI W KATOWICACH UL. DWORCOWA 3; KATOWICE Biuro projektów: Kopuła 1 Adres: Projektował: mgr inż. Zbigniew Dusza (MAP/0011/POOK/05) Rzeczoznawca Budowlany 11/03/R/C Sprawdzał: mgr inż. Michał Ruszczak (MAP/0374/POOK/11)

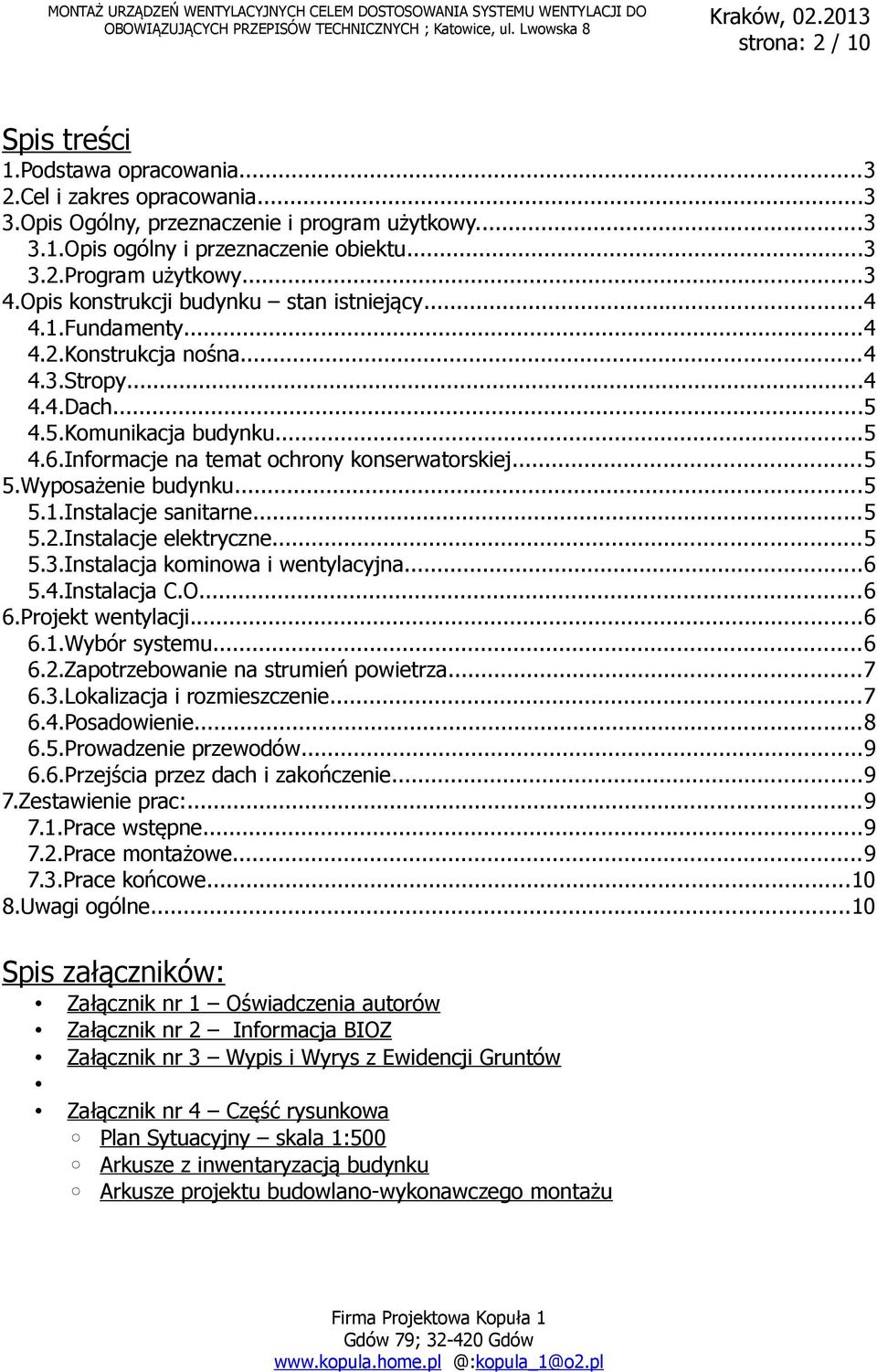

2 strona: 2 / 10 Spis treści 1.Podstawa opracowania Cel i zakres opracowania Opis Ogólny, przeznaczenie i program użytkowy Opis ogólny i przeznaczenie obiektu Program użytkowy Opis konstrukcji budynku stan istniejący Fundamenty Konstrukcja nośna Stropy Dach Komunikacja budynku Informacje na temat ochrony konserwatorskiej Wyposażenie budynku Instalacje sanitarne Instalacje elektryczne Instalacja kominowa i wentylacyjna Instalacja C.O Projekt wentylacji Wybór systemu Zapotrzebowanie na strumień powietrza Lokalizacja i rozmieszczenie Posadowienie Prowadzenie przewodów Przejścia przez dach i zakończenie Zestawienie prac: Prace wstępne Prace montażowe Prace końcowe Uwagi ogólne...10 Spis załączników: Załącznik nr 1 Oświadczenia autorów Załącznik nr 2 Informacja BIOZ Załącznik nr 3 Wypis i Wyrys z Ewidencji Gruntów Załącznik nr 4 Część rysunkowa Plan Sytuacyjny skala 1:500 Arkusze z inwentaryzacją budynku Arkusze projektu budowlano-wykonawczego montażu

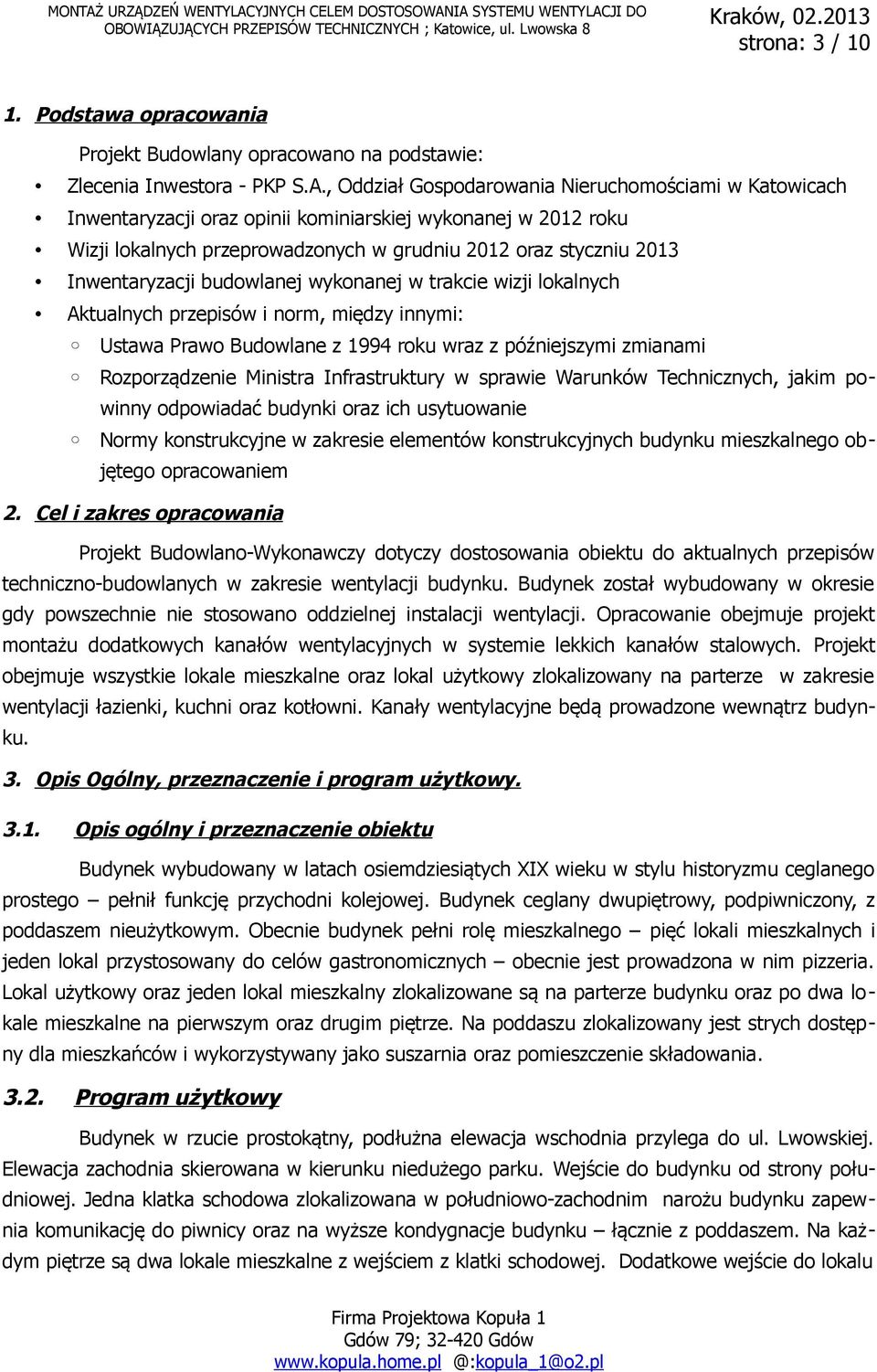

3 strona: 3 / Podstawa opracowania Projekt Budowlany opracowano na podstawie: Zlecenia Inwestora - PKP S.A., Oddział Gospodarowania Nieruchomościami w Katowicach Inwentaryzacji oraz opinii kominiarskiej wykonanej w 2012 roku Wizji lokalnych przeprowadzonych w grudniu 2012 oraz styczniu 2013 Inwentaryzacji budowlanej wykonanej w trakcie wizji lokalnych Aktualnych przepisów i norm, między innymi: Ustawa Prawo Budowlane z 1994 roku wraz z późniejszymi zmianami Rozporządzenie Ministra Infrastruktury w sprawie Warunków Technicznych, jakim powinny odpowiadać budynki oraz ich usytuowanie Normy konstrukcyjne w zakresie elementów konstrukcyjnych budynku mieszkalnego objętego opracowaniem 2. Cel i zakres opracowania Projekt Budowlano-Wykonawczy dotyczy dostosowania obiektu do aktualnych przepisów techniczno-budowlanych w zakresie wentylacji budynku. Budynek został wybudowany w okresie gdy powszechnie nie stosowano oddzielnej instalacji wentylacji. Opracowanie obejmuje projekt montażu dodatkowych kanałów wentylacyjnych w systemie lekkich kanałów stalowych. Projekt obejmuje wszystkie lokale mieszkalne oraz lokal użytkowy zlokalizowany na parterze w zakresie wentylacji łazienki, kuchni oraz kotłowni. Kanały wentylacyjne będą prowadzone wewnątrz budynku. 3. Opis Ogólny, przeznaczenie i program użytkowy Opis ogólny i przeznaczenie obiektu Budynek wybudowany w latach osiemdziesiątych XIX wieku w stylu historyzmu ceglanego prostego pełnił funkcję przychodni kolejowej. Budynek ceglany dwupiętrowy, podpiwniczony, z poddaszem nieużytkowym. Obecnie budynek pełni rolę mieszkalnego pięć lokali mieszkalnych i jeden lokal przystosowany do celów gastronomicznych obecnie jest prowadzona w nim pizzeria. Lokal użytkowy oraz jeden lokal mieszkalny zlokalizowane są na parterze budynku oraz po dwa lokale mieszkalne na pierwszym oraz drugim piętrze. Na poddaszu zlokalizowany jest strych dostępny dla mieszkańców i wykorzystywany jako suszarnia oraz pomieszczenie składowania Program użytkowy Budynek w rzucie prostokątny, podłużna elewacja wschodnia przylega do ul. Lwowskiej. Elewacja zachodnia skierowana w kierunku niedużego parku. Wejście do budynku od strony południowej. Jedna klatka schodowa zlokalizowana w południowo-zachodnim narożu budynku zapewnia komunikację do piwnicy oraz na wyższe kondygnacje budynku łącznie z poddaszem. Na każdym piętrze są dwa lokale mieszkalne z wejściem z klatki schodowej. Dodatkowe wejście do lokalu

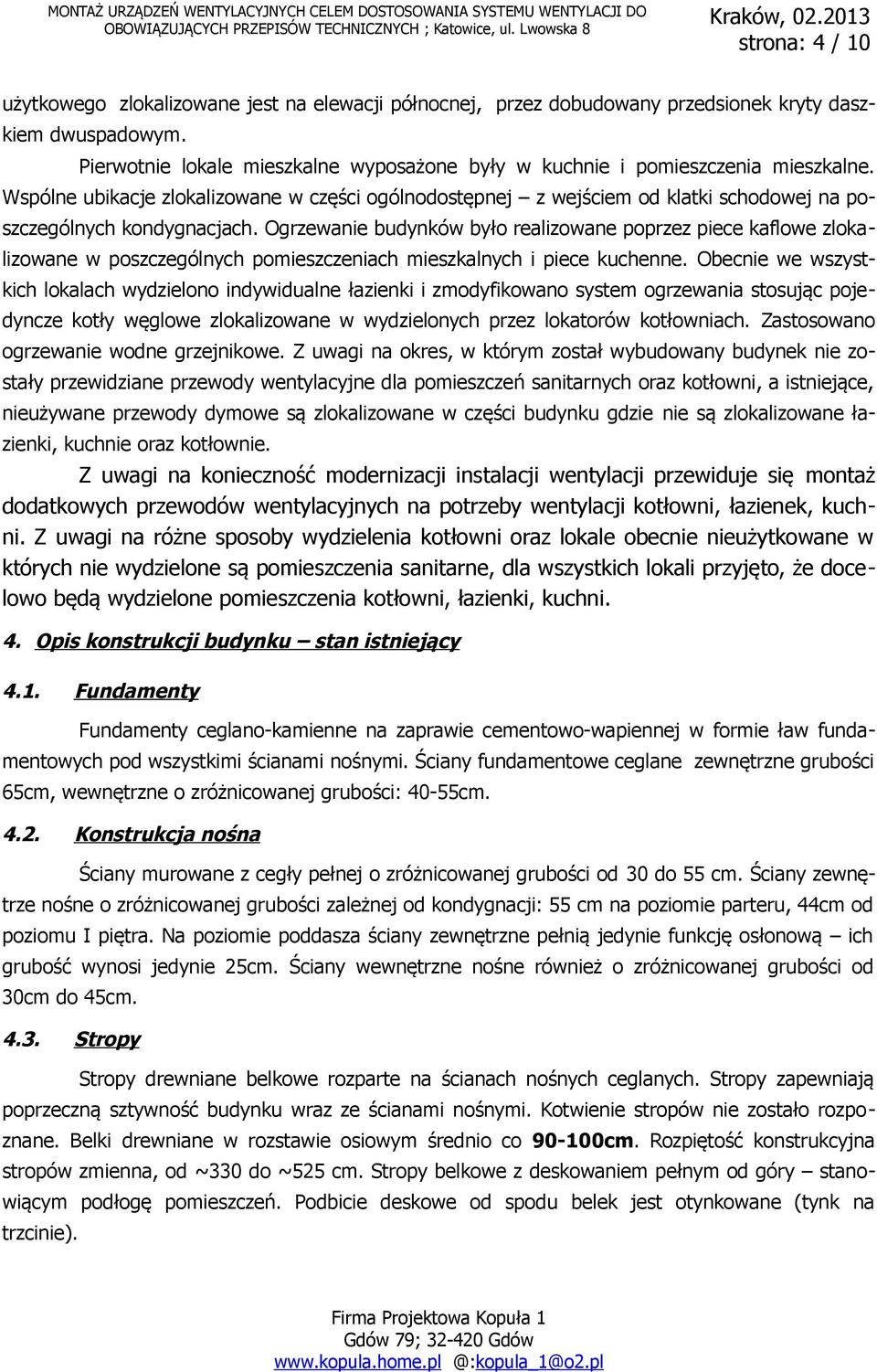

4 strona: 4 / 10 użytkowego zlokalizowane jest na elewacji północnej, przez dobudowany przedsionek kryty daszkiem dwuspadowym. Pierwotnie lokale mieszkalne wyposażone były w kuchnie i pomieszczenia mieszkalne. Wspólne ubikacje zlokalizowane w części ogólnodostępnej z wejściem od klatki schodowej na poszczególnych kondygnacjach. Ogrzewanie budynków było realizowane poprzez piece kaflowe zlokalizowane w poszczególnych pomieszczeniach mieszkalnych i piece kuchenne. Obecnie we wszystkich lokalach wydzielono indywidualne łazienki i zmodyfikowano system ogrzewania stosując pojedyncze kotły węglowe zlokalizowane w wydzielonych przez lokatorów kotłowniach. Zastosowano ogrzewanie wodne grzejnikowe. Z uwagi na okres, w którym został wybudowany budynek nie zostały przewidziane przewody wentylacyjne dla pomieszczeń sanitarnych oraz kotłowni, a istniejące, nieużywane przewody dymowe są zlokalizowane w części budynku gdzie nie są zlokalizowane łazienki, kuchnie oraz kotłownie. Z uwagi na konieczność modernizacji instalacji wentylacji przewiduje się montaż dodatkowych przewodów wentylacyjnych na potrzeby wentylacji kotłowni, łazienek, kuchni. Z uwagi na różne sposoby wydzielenia kotłowni oraz lokale obecnie nieużytkowane w których nie wydzielone są pomieszczenia sanitarne, dla wszystkich lokali przyjęto, że docelowo będą wydzielone pomieszczenia kotłowni, łazienki, kuchni. 4. Opis konstrukcji budynku stan istniejący 4.1. Fundamenty Fundamenty ceglano-kamienne na zaprawie cementowo-wapiennej w formie ław fundamentowych pod wszystkimi ścianami nośnymi. Ściany fundamentowe ceglane zewnętrzne grubości 65cm, wewnętrzne o zróżnicowanej grubości: 40-55cm Konstrukcja nośna Ściany murowane z cegły pełnej o zróżnicowanej grubości od 30 do 55 cm. Ściany zewnętrze nośne o zróżnicowanej grubości zależnej od kondygnacji: 55 cm na poziomie parteru, 44cm od poziomu I piętra. Na poziomie poddasza ściany zewnętrzne pełnią jedynie funkcję osłonową ich grubość wynosi jedynie 25cm. Ściany wewnętrzne nośne również o zróżnicowanej grubości od 30cm do 45cm Stropy Stropy drewniane belkowe rozparte na ścianach nośnych ceglanych. Stropy zapewniają poprzeczną sztywność budynku wraz ze ścianami nośnymi. Kotwienie stropów nie zostało rozpoznane. Belki drewniane w rozstawie osiowym średnio co cm. Rozpiętość konstrukcyjna stropów zmienna, od ~330 do ~525 cm. Stropy belkowe z deskowaniem pełnym od góry stanowiącym podłogę pomieszczeń. Podbicie deskowe od spodu belek jest otynkowane (tynk na trzcinie).

5 strona: 5 / Dach Więźba dachowa drewniana o ustroju krokwiowo-płatwiowym. Krokwie podparte w linii ścian zewnętrznych (murłaty) oraz na płatwiach pośrednich. Dach dwuspadowy symetryczny o nachyleniu połaci 18 stopni. Dach kryty pełnym deskowaniem i papą Komunikacja budynku Jedna klatka schodowa dwubiegowa ze spocznikami na piętrach i półpiętrach. Klatka schodowa zapewnia możliwość wejścia do wszystkich lokali mieszkalnych, do lokalu użytkowego, do piwnicy oraz strychu. Wysokość kondygnacji nadziemnej zmienna od 347cm na parterze do 322 cm na II piętrze Informacje na temat ochrony konserwatorskiej Budynek nie jest wpisany do rejestru zabytków województwa Śląskiego. Budynek w dokumencie: Studium uwarunkowań i kierunków zagospodarowania przestrzennego miasta Katowice Uwarunkowania zagospodarowania przestrzennego / projekt do wdrożenia do publicznego wglądu/ Z 1.911/42 został zaklasyfikowany jako obiekt proponowany do objęcia ochroną konserwatorską. Budynek wybudowany w stylu historycyzmu ceglanego prostego. 5. Wyposażenie budynku Budynek pierwotnie nie był wyposażony w instalacje sanitarne. Z czasem użytkowania i poprawienia standardu życia obiekt wyposażono w łazienki i kuchnie, podłączono obiekt do instalacji wodociągowej oraz kanalizacji sanitarnej. Budynek obecnie jest wyposażony w następujące instalacje: Instalacja wodociągowa Instalacja kanalizacyjna Instalacja elektryczna oświetlenia oraz gniazd Instalacja C.O. lokalne, indywidualne dla lokali mieszkalnych 5.1. Instalacje sanitarne W obiekcie znajdują się instalacje wodociągowe zimnej wody oraz kanalizacji. Woda jest ogrzewana indywidualnie w mieszkaniach za pomocą podgrzewaczy elektrycznych typu boiler, lub w piecach kuchennych zasilanych węglem. Ujęcia wody zlokalizowane w pomieszczeniach sanitarnych łazienkach i kuchniach. Ścieki odprowadzane do kanalizacji sanitarnej poprzez instalację kanalizacyjną bytową Instalacje elektryczne Budynek wyposażony jest w instalację elektryczną. Instalacja elektryczna oświetleniowa oraz gniazd elektrycznych jednofazowych znajduje się w każdym lokalu mieszkalnym. Lokale mieszkalne posiadają własne skrzynki rozdzielające oraz oddzielne opomiarowanie zużycia energii elektrycznej.

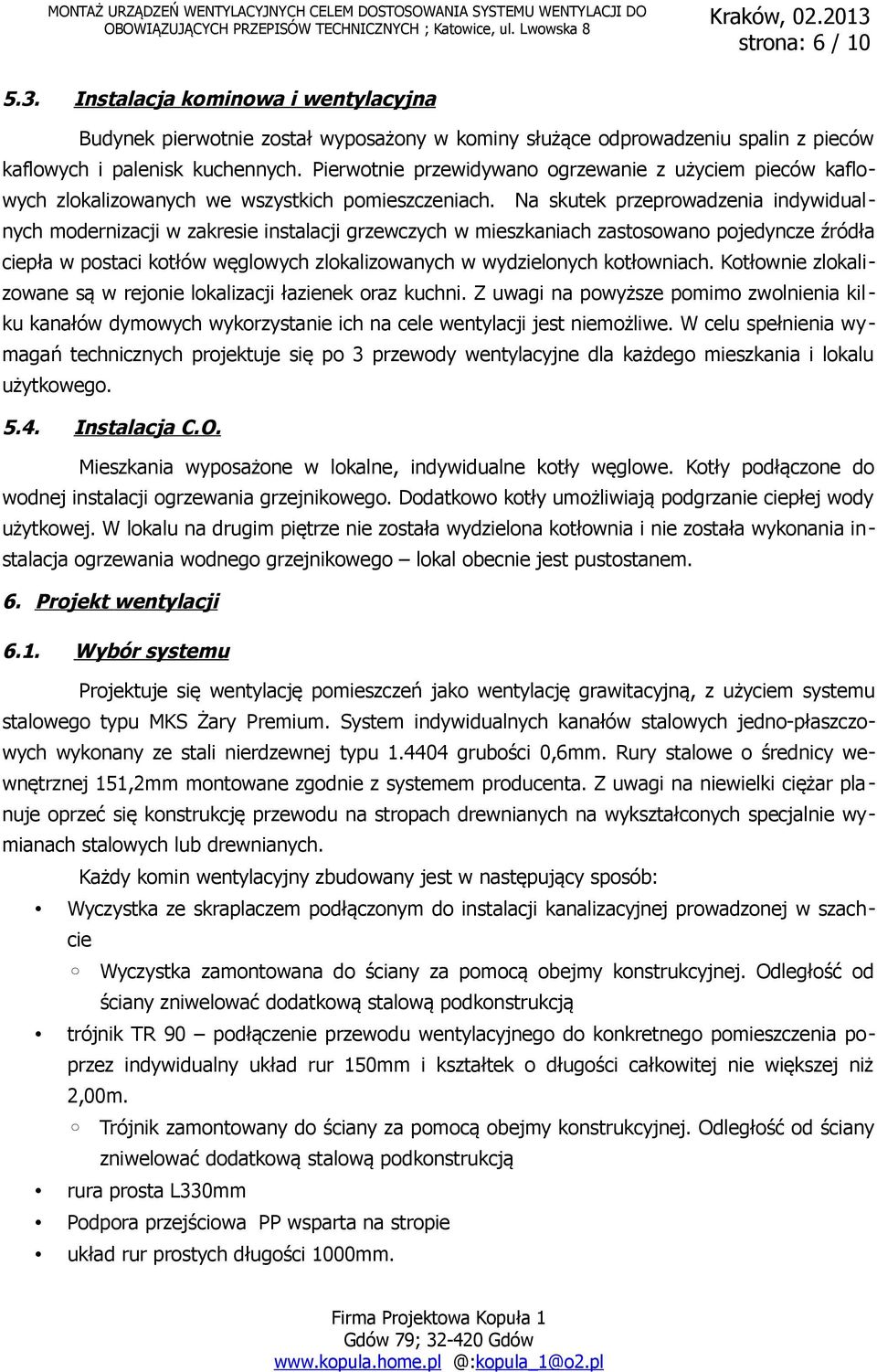

6 strona: 6 / Instalacja kominowa i wentylacyjna Budynek pierwotnie został wyposażony w kominy służące odprowadzeniu spalin z pieców kaflowych i palenisk kuchennych. Pierwotnie przewidywano ogrzewanie z użyciem pieców kaflowych zlokalizowanych we wszystkich pomieszczeniach. Na skutek przeprowadzenia indywidualnych modernizacji w zakresie instalacji grzewczych w mieszkaniach zastosowano pojedyncze źródła ciepła w postaci kotłów węglowych zlokalizowanych w wydzielonych kotłowniach. Kotłownie zlokalizowane są w rejonie lokalizacji łazienek oraz kuchni. Z uwagi na powyższe pomimo zwolnienia kilku kanałów dymowych wykorzystanie ich na cele wentylacji jest niemożliwe. W celu spełnienia wymagań technicznych projektuje się po 3 przewody wentylacyjne dla każdego mieszkania i lokalu użytkowego Instalacja C.O. Mieszkania wyposażone w lokalne, indywidualne kotły węglowe. Kotły podłączone do wodnej instalacji ogrzewania grzejnikowego. Dodatkowo kotły umożliwiają podgrzanie ciepłej wody użytkowej. W lokalu na drugim piętrze nie została wydzielona kotłownia i nie została wykonania instalacja ogrzewania wodnego grzejnikowego lokal obecnie jest pustostanem. 6. Projekt wentylacji 6.1. Wybór systemu Projektuje się wentylację pomieszczeń jako wentylację grawitacyjną, z użyciem systemu stalowego typu MKS Żary Premium. System indywidualnych kanałów stalowych jedno-płaszczowych wykonany ze stali nierdzewnej typu grubości 0,6mm. Rury stalowe o średnicy wewnętrznej 151,2mm montowane zgodnie z systemem producenta. Z uwagi na niewielki ciężar planuje oprzeć się konstrukcję przewodu na stropach drewnianych na wykształconych specjalnie wymianach stalowych lub drewnianych. Każdy komin wentylacyjny zbudowany jest w następujący sposób: Wyczystka ze skraplaczem podłączonym do instalacji kanalizacyjnej prowadzonej w szachcie Wyczystka zamontowana do ściany za pomocą obejmy konstrukcyjnej. Odległość od ściany zniwelować dodatkową stalową podkonstrukcją trójnik TR 90 podłączenie przewodu wentylacyjnego do konkretnego pomieszczenia poprzez indywidualny układ rur 150mm i kształtek o długości całkowitej nie większej niż 2,00m. Trójnik zamontowany do ściany za pomocą obejmy konstrukcyjnej. Odległość od ściany zniwelować dodatkową stalową podkonstrukcją rura prosta L330mm Podpora przejściowa PP wsparta na stropie układ rur prostych długości 1000mm.

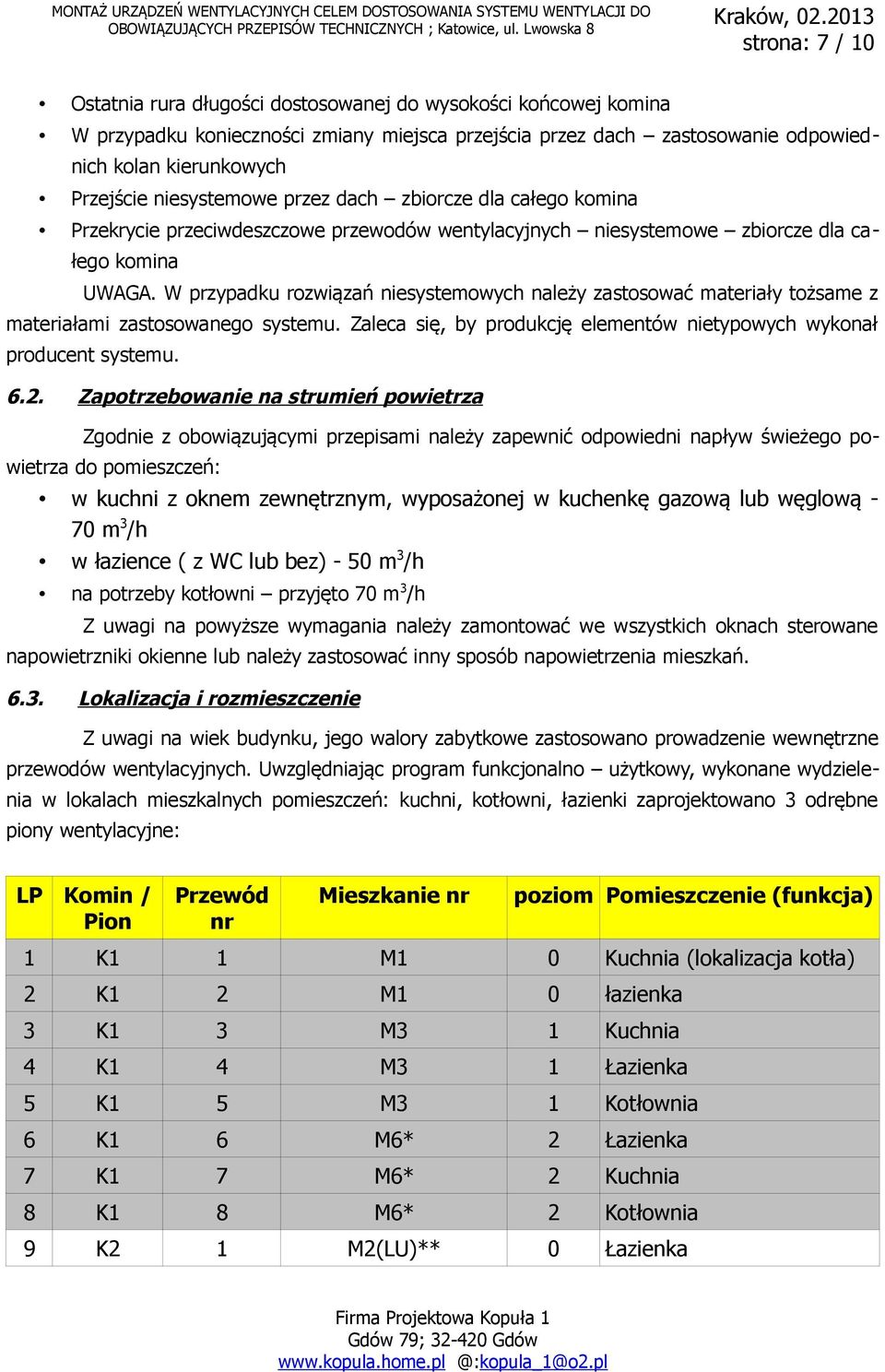

7 strona: 7 / 10 Ostatnia rura długości dostosowanej do wysokości końcowej komina W przypadku konieczności zmiany miejsca przejścia przez dach zastosowanie odpowiednich kolan kierunkowych Przejście niesystemowe przez dach zbiorcze dla całego komina Przekrycie przeciwdeszczowe przewodów wentylacyjnych niesystemowe zbiorcze dla całego komina UWAGA. W przypadku rozwiązań niesystemowych należy zastosować materiały tożsame z materiałami zastosowanego systemu. Zaleca się, by produkcję elementów nietypowych wykonał producent systemu Zapotrzebowanie na strumień powietrza Zgodnie z obowiązującymi przepisami należy zapewnić odpowiedni napływ świeżego powietrza do pomieszczeń: w kuchni z oknem zewnętrznym, wyposażonej w kuchenkę gazową lub węglową - 70 m 3 /h w łazience ( z WC lub bez) - 50 m 3 /h na potrzeby kotłowni przyjęto 70 m 3 /h Z uwagi na powyższe wymagania należy zamontować we wszystkich oknach sterowane napowietrzniki okienne lub należy zastosować inny sposób napowietrzenia mieszkań Lokalizacja i rozmieszczenie Z uwagi na wiek budynku, jego walory zabytkowe zastosowano prowadzenie wewnętrzne przewodów wentylacyjnych. Uwzględniając program funkcjonalno użytkowy, wykonane wydzielenia w lokalach mieszkalnych pomieszczeń: kuchni, kotłowni, łazienki zaprojektowano 3 odrębne piony wentylacyjne: LP Komin / Pion Przewód nr Mieszkanie nr poziom Pomieszczenie (funkcja) 1 K1 1 M1 0 Kuchnia (lokalizacja kotła) 2 K1 2 M1 0 łazienka 3 K1 3 M3 1 Kuchnia 4 K1 4 M3 1 Łazienka 5 K1 5 M3 1 Kotłownia 6 K1 6 M6* 2 Łazienka 7 K1 7 M6* 2 Kuchnia 8 K1 8 M6* 2 Kotłownia 9 K2 1 M2(LU)** 0 Łazienka

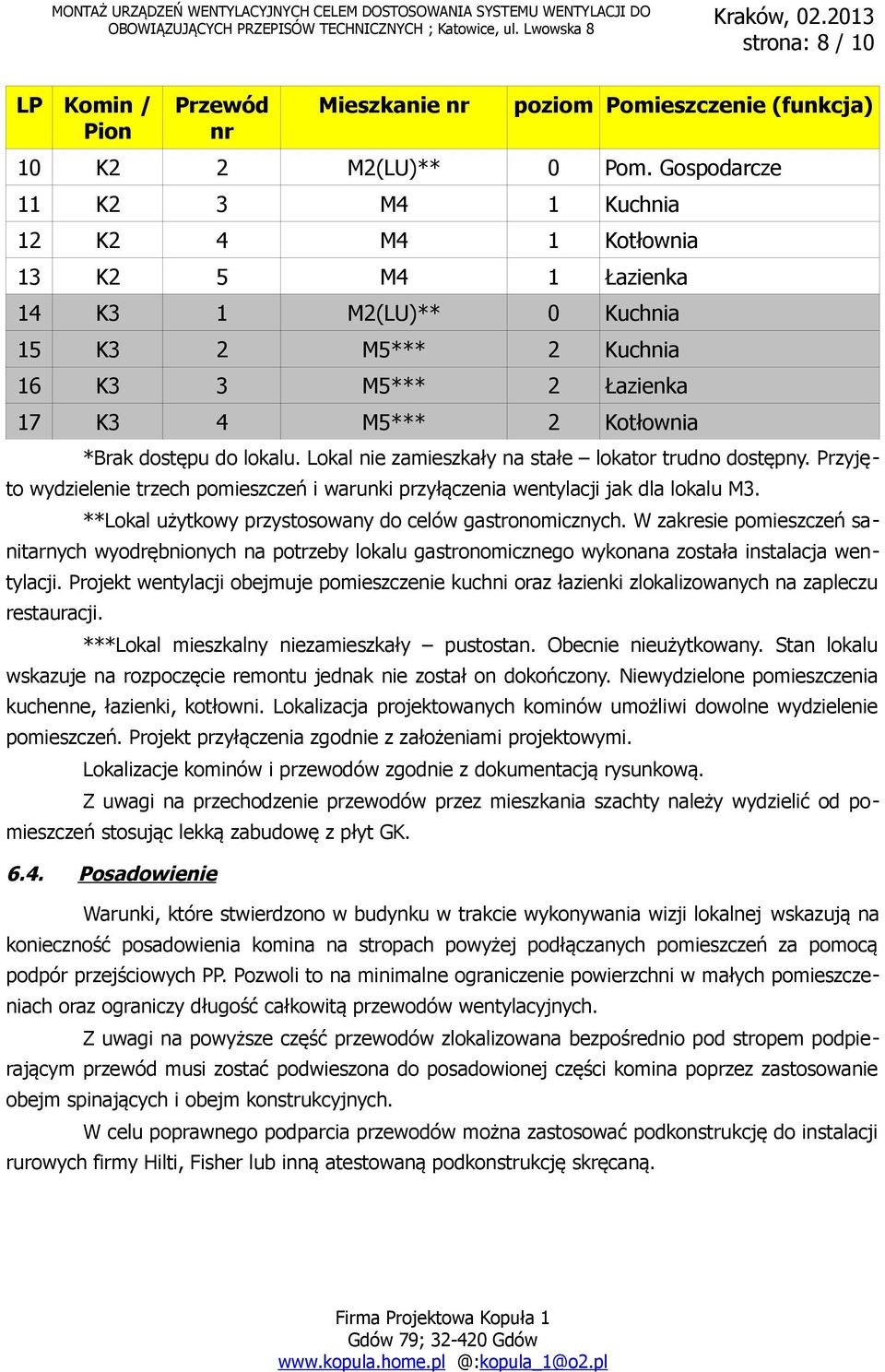

8 strona: 8 / 10 LP Komin / Pion Przewód nr Mieszkanie nr poziom Pomieszczenie (funkcja) 10 K2 2 M2(LU)** 0 Pom. Gospodarcze 11 K2 3 M4 1 Kuchnia 12 K2 4 M4 1 Kotłownia 13 K2 5 M4 1 Łazienka 14 K3 1 M2(LU)** 0 Kuchnia 15 K3 2 M5*** 2 Kuchnia 16 K3 3 M5*** 2 Łazienka 17 K3 4 M5*** 2 Kotłownia *Brak dostępu do lokalu. Lokal nie zamieszkały na stałe lokator trudno dostępny. Przyjęto wydzielenie trzech pomieszczeń i warunki przyłączenia wentylacji jak dla lokalu M3. **Lokal użytkowy przystosowany do celów gastronomicznych. W zakresie pomieszczeń sanitarnych wyodrębnionych na potrzeby lokalu gastronomicznego wykonana została instalacja wentylacji. Projekt wentylacji obejmuje pomieszczenie kuchni oraz łazienki zlokalizowanych na zapleczu restauracji. ***Lokal mieszkalny niezamieszkały pustostan. Obecnie nieużytkowany. Stan lokalu wskazuje na rozpoczęcie remontu jednak nie został on dokończony. Niewydzielone pomieszczenia kuchenne, łazienki, kotłowni. Lokalizacja projektowanych kominów umożliwi dowolne wydzielenie pomieszczeń. Projekt przyłączenia zgodnie z założeniami projektowymi. Lokalizacje kominów i przewodów zgodnie z dokumentacją rysunkową. Z uwagi na przechodzenie przewodów przez mieszkania szachty należy wydzielić od pomieszczeń stosując lekką zabudowę z płyt GK Posadowienie Warunki, które stwierdzono w budynku w trakcie wykonywania wizji lokalnej wskazują na konieczność posadowienia komina na stropach powyżej podłączanych pomieszczeń za pomocą podpór przejściowych PP. Pozwoli to na minimalne ograniczenie powierzchni w małych pomieszczeniach oraz ograniczy długość całkowitą przewodów wentylacyjnych. Z uwagi na powyższe część przewodów zlokalizowana bezpośrednio pod stropem podpierającym przewód musi zostać podwieszona do posadowionej części komina poprzez zastosowanie obejm spinających i obejm konstrukcyjnych. W celu poprawnego podparcia przewodów można zastosować podkonstrukcję do instalacji rurowych firmy Hilti, Fisher lub inną atestowaną podkonstrukcję skręcaną.

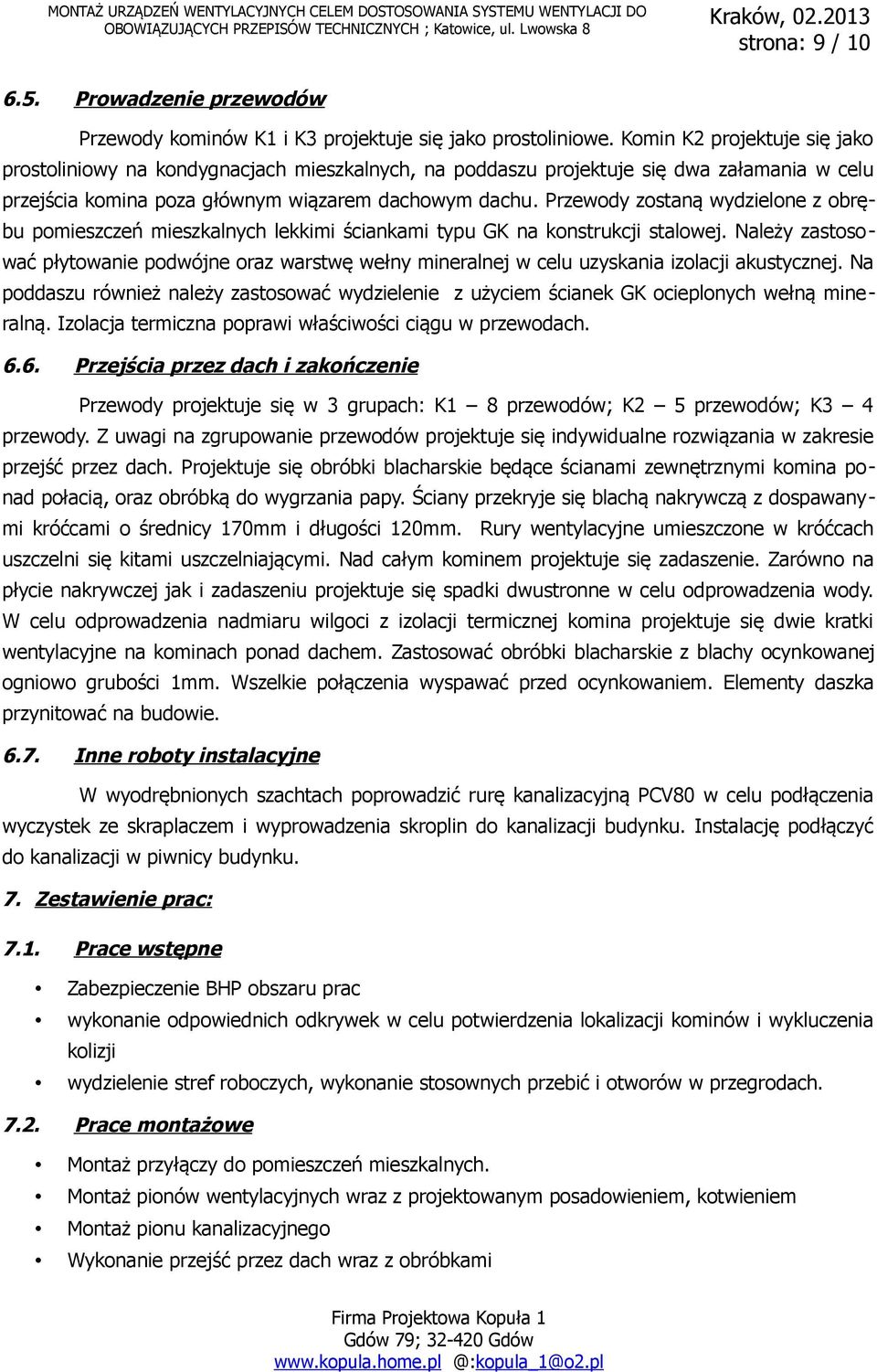

9 strona: 9 / Prowadzenie przewodów Przewody kominów K1 i K3 projektuje się jako prostoliniowe. Komin K2 projektuje się jako prostoliniowy na kondygnacjach mieszkalnych, na poddaszu projektuje się dwa załamania w celu przejścia komina poza głównym wiązarem dachowym dachu. Przewody zostaną wydzielone z obrębu pomieszczeń mieszkalnych lekkimi ściankami typu GK na konstrukcji stalowej. Należy zastosować płytowanie podwójne oraz warstwę wełny mineralnej w celu uzyskania izolacji akustycznej. Na poddaszu również należy zastosować wydzielenie z użyciem ścianek GK ocieplonych wełną mineralną. Izolacja termiczna poprawi właściwości ciągu w przewodach Przejścia przez dach i zakończenie Przewody projektuje się w 3 grupach: K1 8 przewodów; K2 5 przewodów; K3 4 przewody. Z uwagi na zgrupowanie przewodów projektuje się indywidualne rozwiązania w zakresie przejść przez dach. Projektuje się obróbki blacharskie będące ścianami zewnętrznymi komina ponad połacią, oraz obróbką do wygrzania papy. Ściany przekryje się blachą nakrywczą z dospawanymi króćcami o średnicy 170mm i długości 120mm. Rury wentylacyjne umieszczone w króćcach uszczelni się kitami uszczelniającymi. Nad całym kominem projektuje się zadaszenie. Zarówno na płycie nakrywczej jak i zadaszeniu projektuje się spadki dwustronne w celu odprowadzenia wody. W celu odprowadzenia nadmiaru wilgoci z izolacji termicznej komina projektuje się dwie kratki wentylacyjne na kominach ponad dachem. Zastosować obróbki blacharskie z blachy ocynkowanej ogniowo grubości 1mm. Wszelkie połączenia wyspawać przed ocynkowaniem. Elementy daszka przynitować na budowie Inne roboty instalacyjne W wyodrębnionych szachtach poprowadzić rurę kanalizacyjną PCV80 w celu podłączenia wyczystek ze skraplaczem i wyprowadzenia skroplin do kanalizacji budynku. Instalację podłączyć do kanalizacji w piwnicy budynku. 7. Zestawienie prac: 7.1. Prace wstępne Zabezpieczenie BHP obszaru prac wykonanie odpowiednich odkrywek w celu potwierdzenia lokalizacji kominów i wykluczenia kolizji wydzielenie stref roboczych, wykonanie stosownych przebić i otworów w przegrodach Prace montażowe Montaż przyłączy do pomieszczeń mieszkalnych. Montaż pionów wentylacyjnych wraz z projektowanym posadowieniem, kotwieniem Montaż pionu kanalizacyjnego Wykonanie przejść przez dach wraz z obróbkami

10 strona: 10 / 10 Wykonanie kompletnej obudowy szachtu w systemie lekkiej zabudowy GK grubości 2x12,5mm i wełną mineralną 50mm. Montaż elementów wykończeniowych kratek wentylacyjnych w pomieszczeniach i na dachu. Podłączenie instalacji kanalizacji do systemu kanalizacji budynku. Wykonanie wykończenia zgodnego z charakterem pomieszczenia płytki ceramiczne, malowanie, itp. - w uzgodnieniu z lokatorami. Prace pomocnicze niezbędne do wykonania prac głównych w sposób bezpieczny, zgodny z przepisami BHP i zgodnie ze sztuką budowlaną Prace końcowe Wysprzątanie miejsc pracy Wykonanie badań szczelności oraz ciągu przewodów Odbiór końcowy robót i złożenie dokumentacji powykonawczej. 8. Uwagi ogólne Prace wykonać pod nadzorem uprawnionego inżyniera. W zakresie prac i robót montażu przewodów należy zastosować się do instrukcji i zaleceń producenta systemu. Należy stosować kompletny system jednego producenta. Wszystkie materiały powinny być atestowane i zgodne pod względem jakości z projektem. W razie niezgodności należ skonsultować się z Projektantem. Przed zamówieniem systemu lub innych materiałów należy sprawdzić wymiary i wysokości na budowie. Wybrany system wentylacji musi być zgodny z wymaganiami specyfikacji w zakresie jakości i rodzajów materiałów, ich cech geometrycznych i technicznych, a zmiana zaaprobowana przez projektanta. Należy stosować niezbędne środki ochrony indywidualnej oraz atestowany sprzęt zabezpieczający: rusztowania, wygrodzenia, klamry, liny, inne niezbędne sprzęty i narzędzia BHP. mgr inż. Zbigniew Dusza mgr inż. Michał Ruszczak
