1 AKADEMIA GÓRNICZO-HUTNICZA IM. ST. STASZICA W KRAKOWIE Wpływ jednoznaczności na proces generalizacji obiektów antropogenicznych Krystian Kozioł

2 Definicja jednoznaczności Jednoznaczność* procesu generalizacji powtarzalność, niezależność od użytkownika, interoperacyjność. Elementy zapewniające jednoznaczności to Zbiór obiektów Uporządkowanie Topologia Rozpoznawalność Kiedy proces jest jednoznaczny Niezależność parametrów Hierarchia uczestniczących procesów Topologia modelu danych Jednoznaczna hierarchia danych Korzyści z jednoznaczności Wzrost stopnia automatyzacji procesu Możliwość harmonizacji modeli Możliwość harmonizacji danych Możliwość harmonizacji procesów Weryfikacja wyników *)Mat. relacja przyporządkowująca każdemu elementowi dziedziny dokładnie jeden element przeciwdziedziny

3 Model Generalizacji Rozpoznanie operatorów Rozpoznanie operatorów WERYFIKACJA Jak określić poprawność procesu (topologia) Jak określić parametry procesu (uporządkowanie) Jak ocenić wynik procesu (rozpoznawalność)

4 Operatory Generalizacji Regnauld i McMaster (2007) w zakresie generalizacji zabudowy podzielili operatory na: Redukujące liczbę obiektów: selekcja i eliminacja, typifikacja zastąpienie grupy budynków jednym dominującym, amalgamacja połączenie rozłącznych budynków (bez semantyki), Zwiększające czytelność: przewiększenie, upraszczanie, lokalne przewiększenie, prostokątowanie, zmiana obiektu na symbol. Wszystkie algorytmy zaprojektowane zostały z zastosowaniem normy rozpoznawalności

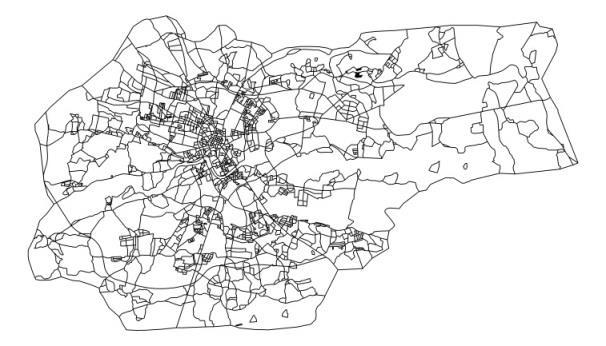

5 Segmentacja obiektów zabudowy Regiony elementarne utworzone na podstawie obiektów liniowych o charakterze strukturalnym posiadające zdefiniowaną hierarchię umożliwiającą klasyfikację: sieć drogowa z atrybutem klasy drogi, sieć rzeczna z atrybutem rzędu rzeki, sieć kolejowa z atrybutem kategorii. Segmentacja jest warunkiem koniecznym uzyskania klasyfikacji obiektów zabudowy a proces ten jest niezależny od skali.

6 Regiony strukturalne Poziom operacyjny -Klasyfikacja regionów M 2 Generalizacja M 3 M 0 M 4 M 1 Dla kolejnych poziomów uogólnienia klasyfikacji podlegają obiekty budynków lub zabudowy

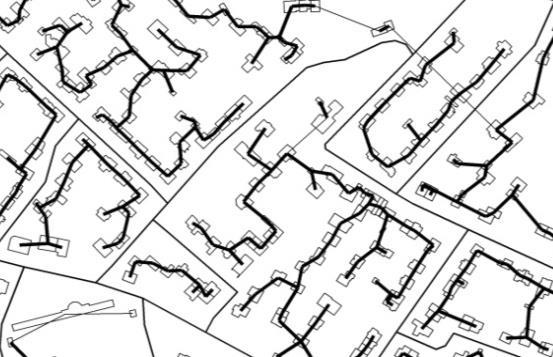

7 Klasyfikacja zabudowy Klasyfikacja strukturalna (regionów) Klasyfikacja grup budynków wewnątrz regionów Klasyfikacja wewnętrzna obiektu zabudowy

8 Proces generalizacji

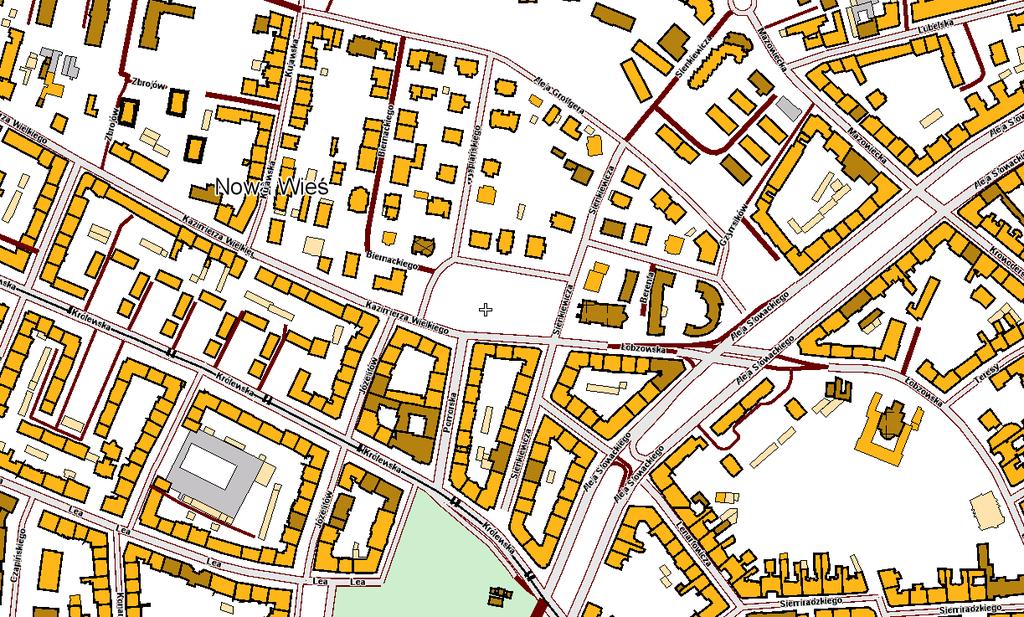

9 1 : TBD Przykład: liczba budynków przed procesem 1538 po generalizacji 817

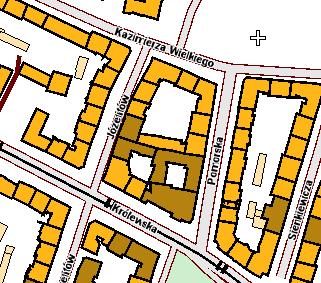

10 1 : TBD VS. 1 : MRDB

11 Mapa Topograficzna 1 :

12

13 Mapa Topograficzna 1 :

14

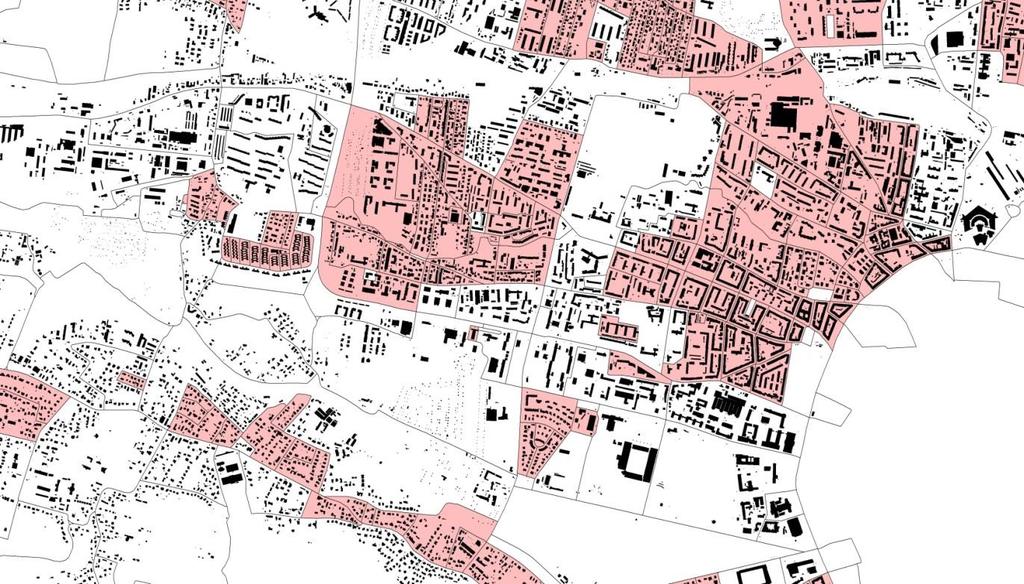

15 Określenie typu gęstości zabudowy Stosunek: sumarycznej powierzchni minimalnych wymiarów (norma rozpoznawalność) budynków dla BDOT10k do wymiaru regionu po generalizacji z uwzględnieniem rozmiaru symbolizacji obiektów tworzących regiony

16 Mapa topograficzna 1 :

17 Wnioski Proces generalizacji bez jednoznaczności nie może być przedmiotem automatyzacji Wpływ jednoznaczności przejawia się poprzez takie elementy jak klasyfikacja obiektów, modelowanie procesów Efektem działania jednoznaczności w zakresie generalizacji jest powtarzalność tego procesu i zwiększenie stopnia jego automatyzacji

18 Dziękuję za uwagę
