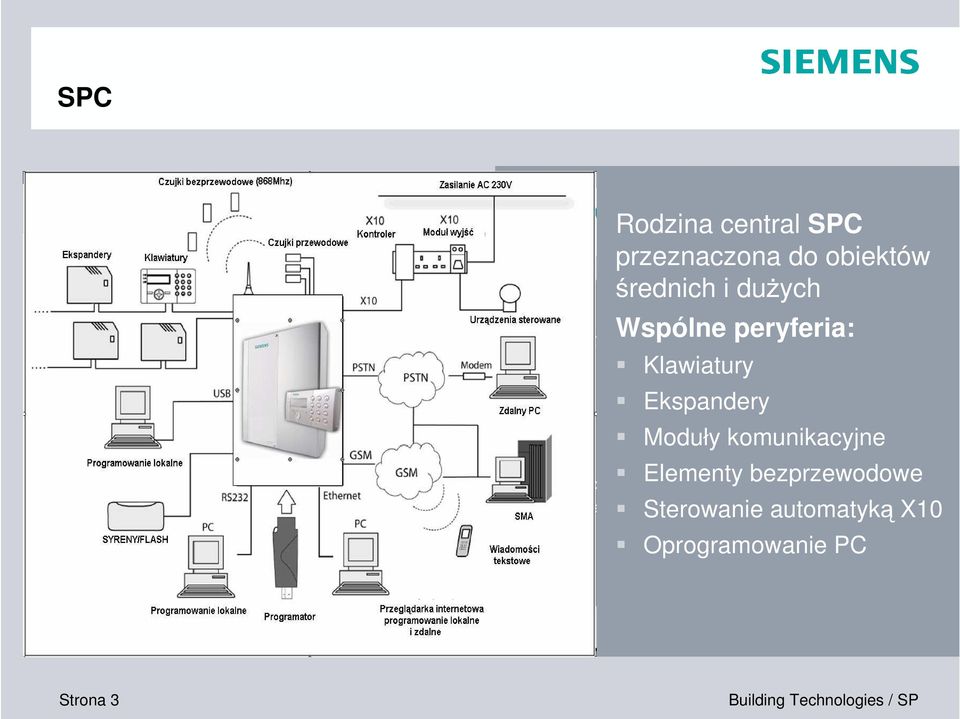

3 SPC Rodzina central SPC przeznaczona do obiektów średnich i dużych Wspólne peryferia: Klawiatury Ekspandery Moduły komunikacyjne Elementy bezprzewodowe Sterowanie automatyką X10 Oprogramowanie PC Strona 3

4 Rodzina central SPC W centralach SPC stosowny jest najnowszy procesor ARM (32-bit RISC), który zapewnia: Niski pobór energii Pojemność pamięci umożliwiającą w przyszłości rozbudowę o dodatkowe funkcje centrali Tworzenie bardzo rozległych systemów (długość magistrali do 38km) wymagających bardzo szybkiej transmisji Wbudowany WEB server Tworzenie systemów o dużej liczbie partycji Strona 4

5 Rodzina central SPC SPC4000 SPC5000 SPC6000 Spurs Gałąź / Pętla Loop 1/- 2/1 2/1 Areas Partycje Zones Linie Keypads Klawiatury User Użytkownicy Log Rejestr zdarzeń Bus Urządzenia devicesbus 7 incl. z klawiaturami keypads 48 incl. z klawiaturami Keypads 96 incl. z klawiaturami keypads Bus length ~3km ~19km ~38km Webserver No Nie Yes Tak (via (USB, USB) PPP) Yes Tak (via (USB, USB, IP, PPP) IP) Ethernet No Nie No Nie Yes Tak Language Język 1 Multi Wiele Multi Wiele EN Grade Klasa 2 (certification pending) Grade Klasa 2 lub or 3 (certification pending) Grade Klasa 2 lub or 3 (certification pending) Strona 5

6 Centrale z rodziny SPC Ogólne właściwości Właściwości rodziny SPC: Linie 1-8 tylko przewodowe Linie powyżej 9 przewodowe / bezprzewodowe 6 wyjść (5 Darlington & 1 przekaźnik ) Komunikatory PSTN & GSM USB do połączenia z PC RS232 do połączenia PC Aktualizacja firmware u Współpraca z programatorem Gama obudów zależnie od wielkości akumulatora / klasy Sterowanie X10 Strona 6

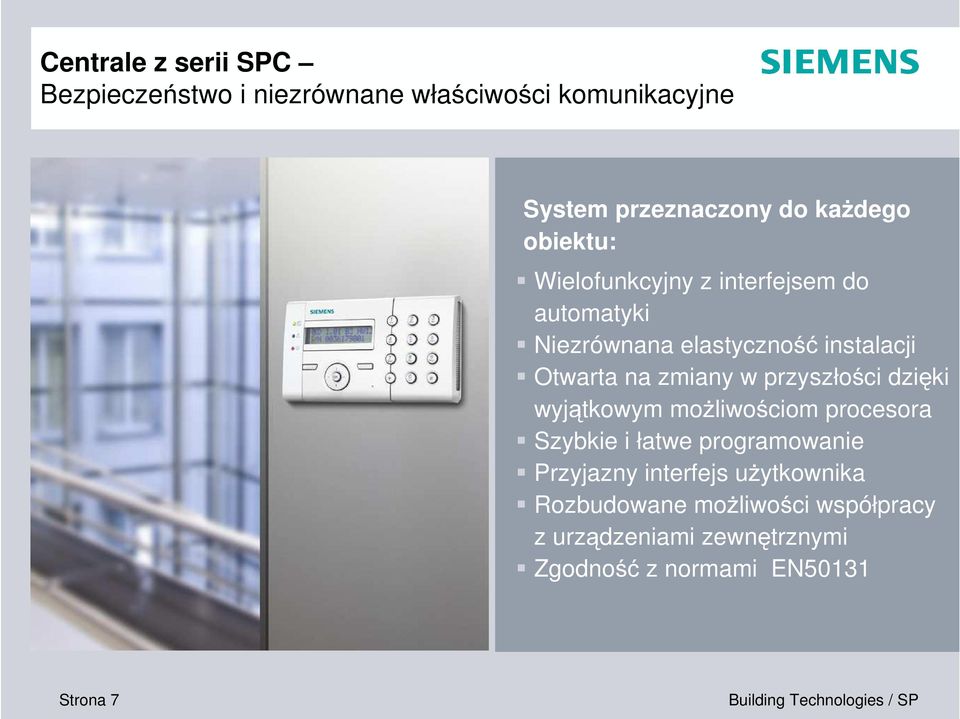

7 Centrale z serii SPC Bezpieczeństwo i niezrównane właściwości komunikacyjne System przeznaczony do każdego obiektu: Wielofunkcyjny z interfejsem do automatyki Niezrównana elastyczność instalacji Otwarta na zmiany w przyszłości dzięki wyjątkowym możliwościom procesora Szybkie i łatwe programowanie Przyjazny interfejs użytkownika Rozbudowane możliwości współpracy z urządzeniami zewnętrznymi Zgodność z normami EN50131 Strona 7

8 Centrale SPC Przegląd możliwości Podstawowe, innowacyjne cechy rodziny central: Sterowanie centralą - Web browser - SMS Konfiguracja wielopartycyjna Łatwe programowanie (dynamiczne menu) Moduły bezprzewodowe (również w klawiaturze) X-Bus (do 38 km SPC6000) Konfiguracja pętlowa redundancja komunikacji Automatyzacja domowa Przyczyna & skutek Strona 8

9 SPC Klawiatury Klawiatury LCD 16 znaków w dwóch liniach, niebieskie podświetlenie Wersje: Klawiatura standardowa Klawiatura z czytnikiem Klawiatura z odbiornikiem czujek radiowych Klawiatura z czytnikiem i odbiornikiem czujek radiowych Strona 9

10 SPC Ekspandery Wszystkie ekspandery wyposażone są we wzmacniacze magistrali i izolatory zwarć 8 Wejść / 2 wyjścia 2 8 WE/WY Ekspander 8 Wyjść Zasilacze (3A z 8 wejściami / 2 wyjściami) 8 WY Ekspander 8 8 Zasilacz + Ekspander Wspólna obudowa expanderów wyjątek ekspander + zasilacz montowany w obudowie kontrolera Strona 10

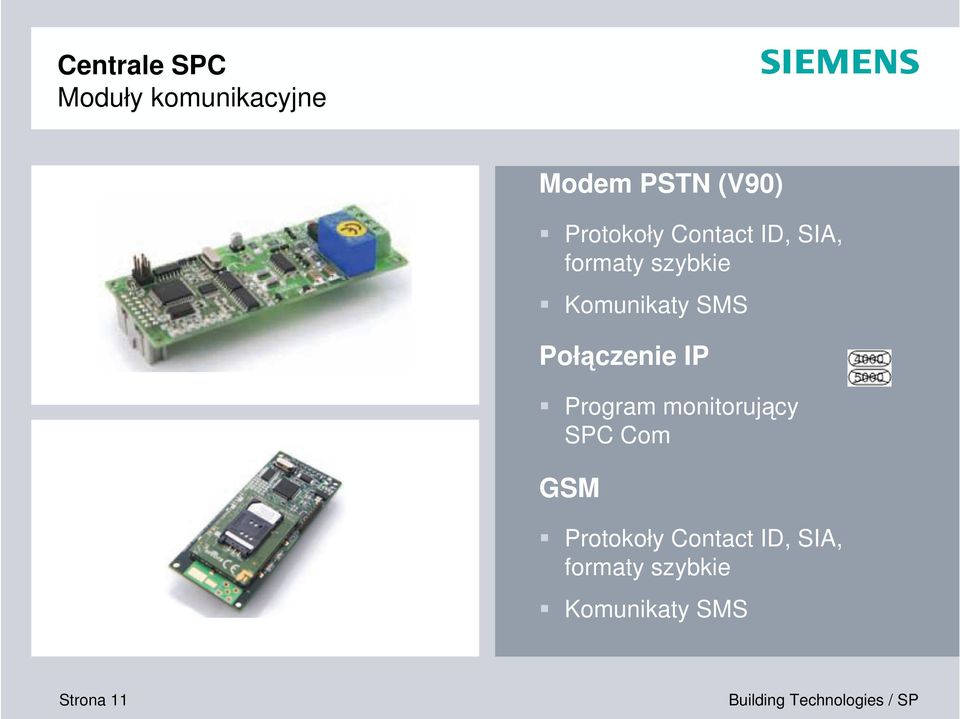

11 Centrale SPC Moduły komunikacyjne Modem PSTN (V90) Protokoły Contact ID, SIA, formaty szybkie Komunikaty SMS Połączenie IP Program monitorujący SPC Com GSM Protokoły Contact ID, SIA, formaty szybkie Komunikaty SMS Strona 11

12 Centrale SPC Architektura magistrali (gałąź, pętla) X-Bus w postaci 2 gałęzi lub pętli Max. odległość między peryferiami 400 m (kat 5) Max. 96 urządzeń na magistrali o długości do 38 km Prędkość RS kb/s X-Bus (1) 2 8 I/O Ekspander 8 Ekspander Wyjść 8 8 Zasilacz + Ekspander Odb.czujek Bezprzew X-Bus (2) 2 8 I/O Ekspander 8 Ekspander Wyjść 8 8 Zasilacz + ekspander Od. czujek bezprzew. Strona 12

13 Centrale SPC Pętla ID 1 ID 3 ID 2 I/O Expander Wireless Gateway X-Bus (1) ID 7 X-Bus (2) Loop extension 1 2 ID 6 Adresowanie ręczne (ID 01-96) Adresowanie automatyczne począwszy od pierwszego urządzenia na X-Bus (1) przełącznik adresów jest wtedy nieaktywny Strona 13 ID 5 ID 4 AC sieć I/O Expander 1 2 Smart PSU

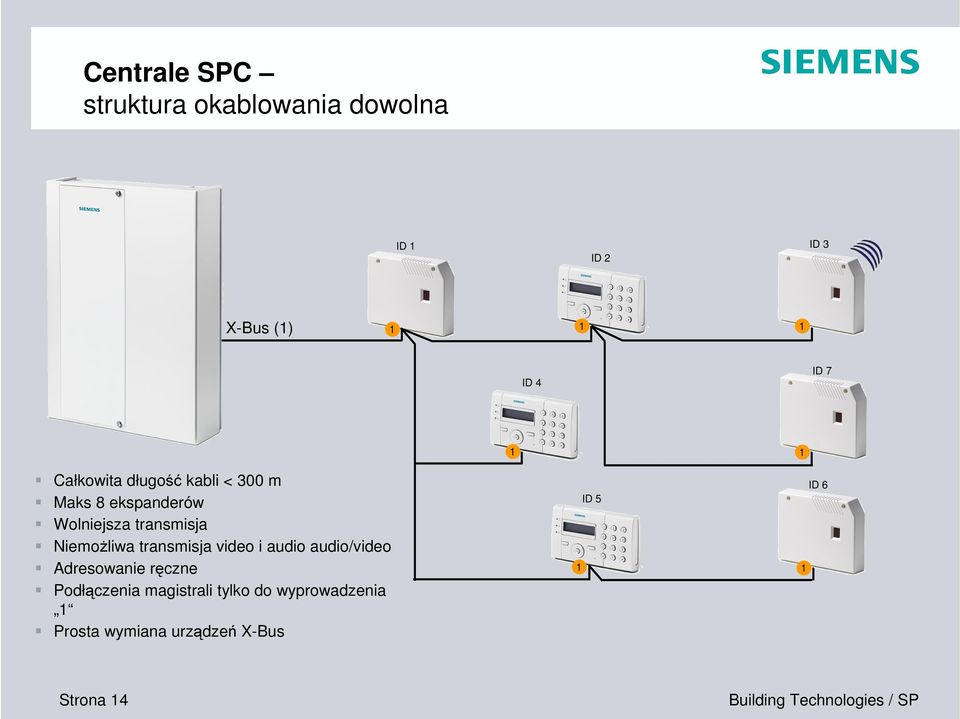

14 Centrale SPC struktura okablowania dowolna ID 3 ID 1 ID 2 I/O Expander Wireless Gateway X-Bus (1) ID 7 ID 4 1 Całkowita długość kabli < 300 m Maks 8 ekspanderów Wolniejsza transmisja Niemożliwa transmisja video i audio audio/video Adresowanie ręczne Podłączenia magistrali tylko do wyprowadzenia 1 Prosta wymiana urządzeń X-Bus Strona 14 1 ID 6 ID 5 1 1

15 Centrale z serii SPC Przegląd konfiguracji Adresowanie SPC 4000 SPC 5000 SPC 6000 Rodzaj instalacji Ręczne Gałąź Automat. Ręczne Pętla Automat. Ręczne Gwiazda Automat.!!!!! Nowe systemy z magistralą pętlową lub gałęziową, Wymiana niewielkich systemów bez wymiany okablowania! Max 8 urządzeń X-Bus < 300m zalecane! niezalecane niemożliwe Strona 15

16 Centrale SPC Transmisja zdarzeń do wielu odbiorców Transmisja o SMA poprzez PSTN GSM SMS przez GSM lub PSTN IP przez Ethernet lub GPRS Strona 16

17 Centrale SPC Narzędzia do programowania; łatwe programowanie Klawiatura LCD Webserwer (SPC5000 i SPC6000) Połączenie przez Ethernet, bezpośrednio lub zdalnie (SPC6000) Połączenie przez sieć GSM, USB (bezpośr. lub zdalnie) (SPC5000/6000) Webserwer, generowana strona internetowa Program SPCpro Połączenie bezpośrednio przez USB Połaczenie przez RS232 Połaczenie przez Ethernet, bezpośrednio lub zdalnie (SPC6000) PSTN lub GSM Programator Bezpośrednie połączenie do portu lokalnego Strona 17

18 Centrale SPC Właściwości komunikacyjne X-Bus Wyjścia X-10 PSTN GSM Raportowanie wielokanałowe GSM PSTN Automatyzacja X-10 Ethernet USB USB RS232 Programator Ethernet RS232 X-Bus (ekspandery I/O) Szybki programator Strona 18

19 Centrale Intrunet SPC Programowanie i instalacja Zestaw opcji programowania zależy od poziomu dostęputypu instalacji i klasy Interfejsy Standardy Komercyjny Rezydencyjny Domestic Bez ograniczeń Klasa 2 Klasa 3 Instalator Pełny Pełny zakres programowania Wyłacza alarmy, raportowanie i reakcje wyjść. Klawiatury sygnalizują stan komunikacji Alarmy i awarie muszą być pominięte by można opuścić tryb programowania Niemożliwy dostęp użytkowników Typy instalacji Rezydencyjny Zestaw opcji wejść wyjść odpowiedni do systemów małych i średnich Komercyjny Zestaw opcji wykorzystywanych w systemach dużych. Klasa EN Klasa 2/3 Opcje i ustawienia zależne od klasy. Bez ograniczeń Dozwolone odstępstwa od norm Ograniczony Ograniczony dostęp do programowania Umożliwia sterowanie systemem i testowanie Alarmy aktywne Region Ustawienia domyślne przyjęte dla danego kraju Strona 19

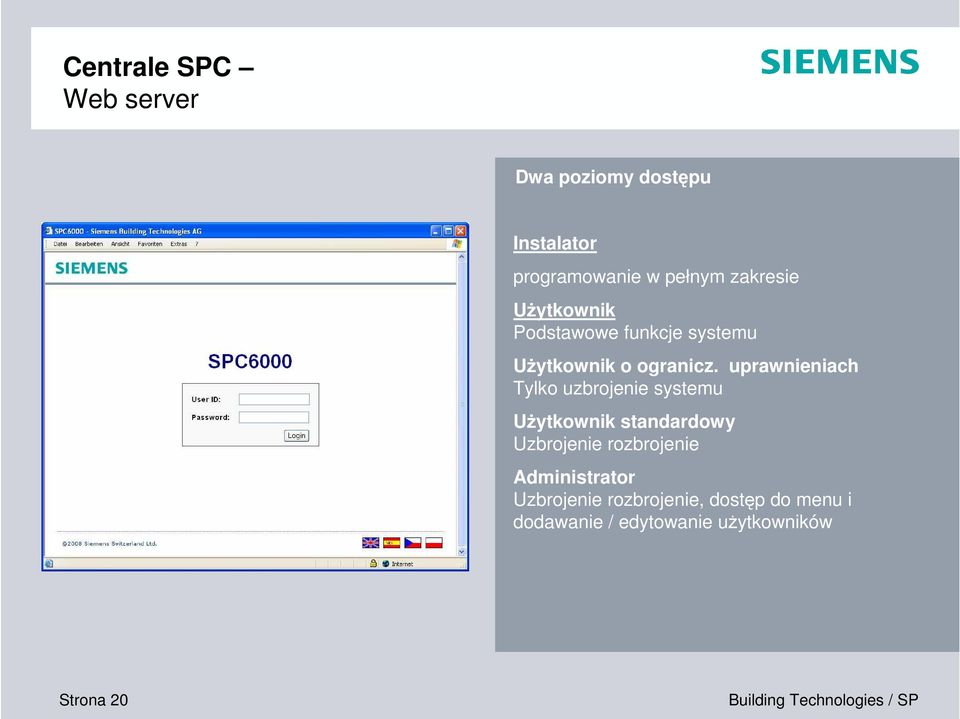

20 Centrale SPC Web server Dwa poziomy dostępu Instalator programowanie w pełnym zakresie Użytkownik Podstawowe funkcje systemu Użytkownik o ogranicz. uprawnieniach Tylko uzbrojenie systemu Użytkownik standardowy Uzbrojenie rozbrojenie Administrator Uzbrojenie rozbrojenie, dostęp do menu i dodawanie / edytowanie użytkowników Strona 20

21 Centrale SPC SPC Pro Co jest w SPC Pro a nie ma w Web serwerze: Baza danych wielu obiektów Programowanie offline Elastyczne menu Kalendarze graficzne Funkcja filtrowania opcji linii Programowanie Przyczyna&Skutek Strona 21

22 Centrale SPC SPC Pro SPC Pro umożliwia programowanie central SPC lokalnie przez RS232, USB, Ethernet i zdalnie przez Ethernet, PSTN, GSM SPC Pro wybór języka na stronie logowania Komunikaty pomocy w wybranym języku Strona 22

23 Centrale SPC Programator Strona 23

24 Centrale SPC Przegląd opcji linii i wyjść Typy linii i atrybuty Zmienne systemowe Wyjścia Konfiguracja każdej linii: bez EOL, poj. EOL, podw. EOL, czujek inercyjnych (gama rezystorów) Szeroka gama typów Alarm, 24h, pożar, klucz, napad, etc. Indywidualne atrybuty każdej linii gong, cicha, lokalna, log, etc. Timery Pełna gama typów wyjść Przekaźniki (NO/C/NC) Przypisywanie wyjść do partycji Strona 24

25 Centrale SPC Typy linii i atrybuty Strona 25

26 Centrale SPC Możliwości komunikacyjne SPC w obiekcie Transmisja alarmów i zdarzeń IP (zawsze) Sieć telefoniczna PSTN / GSM (na życzenie) Powiadamianie Sterowanie i powiadamianie SMS IP Internet SMA Dostęp do internetu Zdalny dostęp Zarządzanie Sterowanie Konfiguracja DNS Obiekty rozróżnialne adresami IP Strona 26

27 Centrale SPC Komunikacja SPC w obiekcie Internet PSTN / GSM Transmisja zdarzeń i alarmów IP (zawsze) Sieć telefon PSTN / GSM (na życzenie) Sterowanie i powiadamianie SMS Powiadamianie SMA DNS Adresy IP dynamiczne Dostęp do internetu Zdalny dostęp Zarządzanie Sterowanie Konfiguracja Strona 27

28 Centrale SPC Kontroler SPC Zasilanie AC 2. Reset 3. Uziemienie 4. Wyjście 12V 5. Porty X-BUS 6. Wyjścia OC 7. Wyjście przekaźnikowe 8. Syreny zewnętrzna/wewnętrzna 9. Linie dozorowe 10. Wejścia sabotażowe 11. Port szeregowy 2 (złącze śrubowe) 12. Ethernet LED 13. Port Ethernet 14. Port USB 15. Port szeregowy Port szeregowy Moduły PSTN, GSM 18. Moduł czujek bezprzewodowych 19. Przełącznik sabotażowy 21. Diody diagnostyczne Strona 28

29 Centrala SPC Przyczyna & skutek Załączenia sterowania wyjścia Konfiguracja załączenia Opis funkcji Czas aktywności Ograniczenie czasowe Kalendarz Warunek załączenia ->& Linia Wyjście zdarzeń system. Wyjście zdarzeń w partycji Pilot Kod użytkownika Załączenie nr: 1 Oświetlenie zewnętrzne 180 sekund 20:00-02:00 PIR 10 zewn otwarcie Tr.1 Wł przejście pos Tr.1 Wł Przejście pos. Tr.2 Wł Przejście pos GO1 GO2 Do wyjście fizycznego Do wyjście fizycznego Przycisk klaw. #0 - #9 or Wyj 1 or Wyj 2 Konfiguracja załączenia Opis funkcji Czas aktywności Ograniczenie czasowe Kalendarz Warunek załączenia ->& Linia Wyjście zdarzeń system Wyjście zdarzeń w partycji Pilot Kod użytkownika Załączenie nr : 2 Wejście tylne 5 sek Kalendarz 2 PIR 12 Zewn Pełne uzbr wył Użytkownik 1 otwarcie X-10 Tr.2 Wł Przejście pos Tr.2 Wył Przejście neg X-10 Do wyjście fizycznego or Wyj t 3 or A01 Bezpośrednie wyjście systemowe Strona 29

30 Centrale SPC Stan LED stan systemu Strona 30

31 Centrale SPC Wielopoziomowa wspólna partycja Area 2 Area 4 Area 5 Area 6 Area 9 Area 10 Area 1 Area 3 UZBROJENIE: Użytkownik może uzbrajać poszczególne partycje, albo wszystkie jednocześnie (zależnie od uprawnień). Wspólna uzbraja partycje do których należy Ostatnia uzbraja wspólną ROZBROJENIE: Użytkownik może uzbrajać poszczególne partycje, albo wszystkie jednocześnie (zależnie od uprawnień). Rozbrojenie partycji rozbraja następną wspólną Rozbrojenie wspólnej nie powoduje rozbrojenia partycji normalnych Legenda: Area 11 Area 12 Area 7 Area 8 Wspólna Normalna Strona 31

32 Porównanie podstawowych parametrów Strona 32
