1 Modułowy system alarmowy z dużymi możliwościami rozbudowy Doskonała kombinacja nowoczesnej technologii z funkcjonalnością dla zapewnienia wysokiego poziomu zabezpieczenia.

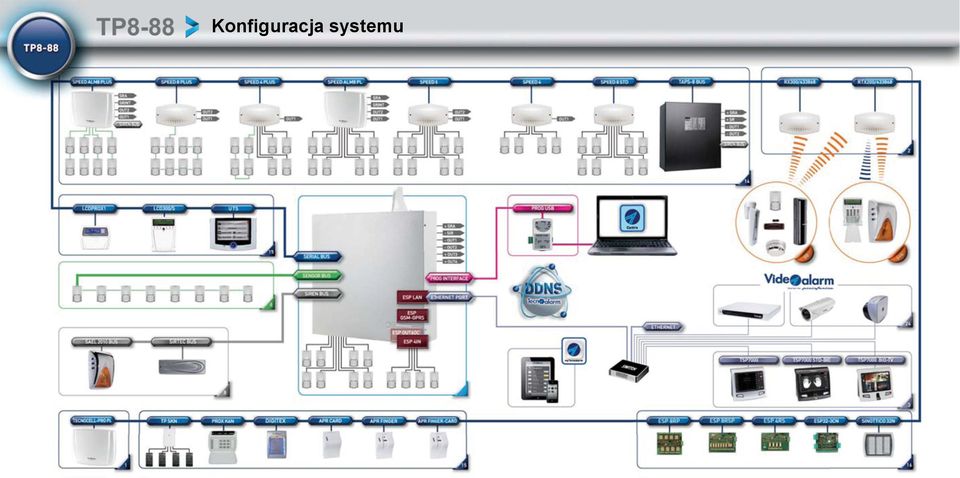

2 Konfiguracja systemu

3 Rozbudowa Modułowość daje możliwość dowolnego doboru rozszerzeń centrali. Modularny zasilacz tj. oddzielony od płyty głównej centrali. Centrala oferowana jest w wersji podstawowej którą, w zależności od zapotrzebowania, można doposażyć o moduły rozszerzające zwiększające pojemność i funkcjonalność systemu. Moduły rozszerzeń montowane są w oznaczonych slotach na płycie centrali.

4 Modułowość Zasilacz Zasilacz impulsowy ALSW146 zamontowany na oddzielonej podstawie dostarcza prąd o natężeniu 6A. Tego typu zasilacz zapewnia większą elektryczną wydajność, oszczędza energię i emituje mniej ciepła. Zasilacz spełnia normy i zalecenia kompatybilności elektromagnetycznej (EMC) oraz LVD (Low Voltage Device).

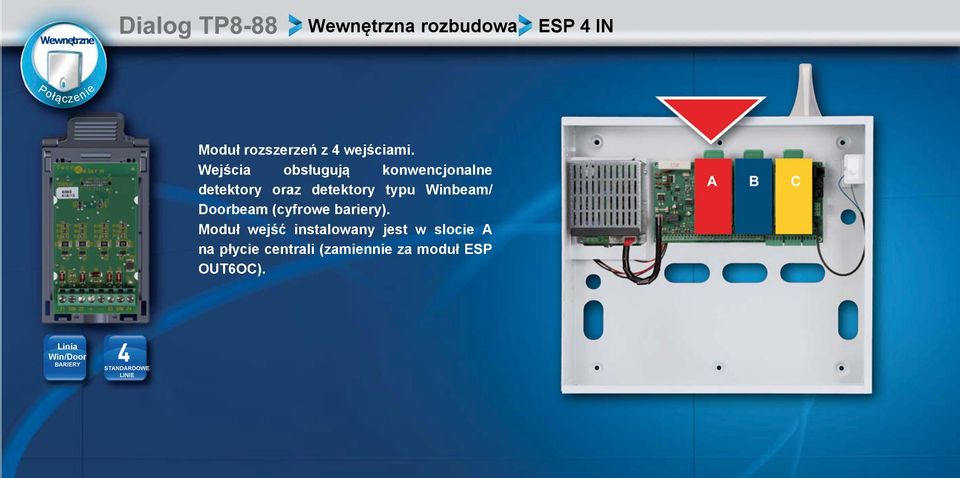

5 Wewnętrzne Wewnętrzna rozbudowa ESP 4 IN Moduł rozszerzeń z 4 wejściami. Wejścia obsługują konwencjonalne detektory oraz detektory typu Winbeam/ Doorbeam (cyfrowe bariery). Moduł wejść instalowany jest w slocie A na płycie centrali (zamiennie za moduł ESP OUT6OC). Linia Win/Door BARIERY STANDARDOWE LINIE

6 Wewnętrzne Wewnętrzna rozbudowa ESP OUT6OC Moduł rozszerzeń z 6 wyjściami typu OC (otwarty kolektor). Każde z wyjść modułu może być indywidualnie zaprogramowane i powiązane z wyjściami logicznymi obsługiwanymi przez centralę. Moduł wyjść instalowany jest w slocie A na płycie centrali (zamiennie za moduł ESP4IN) WYJŚĆ

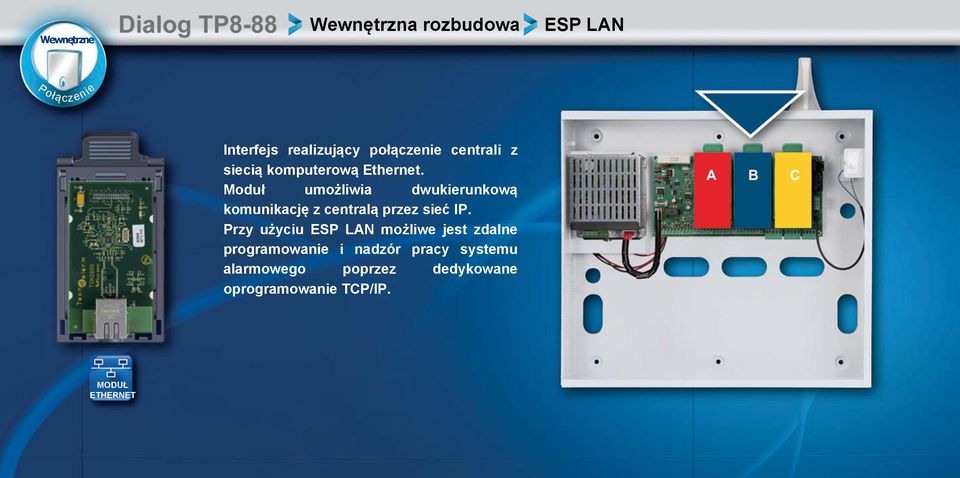

7 Wewnętrzne Wewnętrzna rozbudowa ESP LAN Interfejs realizujący połączenie centrali z siecią komputerową Ethernet. Moduł umożliwia dwukierunkową komunikację z centralą przez sieć IP. Przy użyciu ESP LAN możliwe jest zdalne programowanie i nadzór pracy systemu alarmowego poprzez dedykowane oprogramowanie TCP/IP. MODUŁ ETHERNET

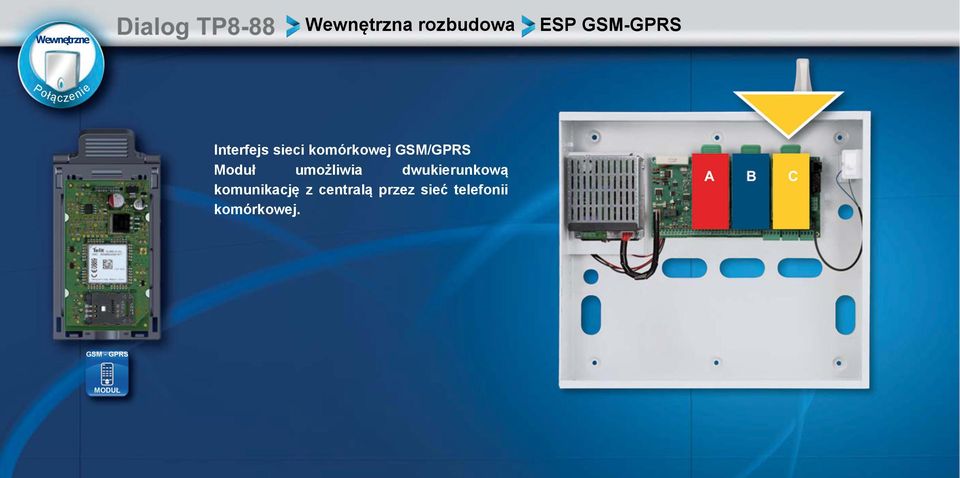

8 Wewnętrzne Wewnętrzna rozbudowa ESP GSM-GPRS Interfejs sieci komórkowej GSM/GPRS Moduł umożliwia dwukierunkową komunikację z centralą przez sieć telefonii komórkowej. GSM - GPRS MODUŁ

9 Magistrala RS-485 Prędkość transmisji 38.4kbps Maksymalna długość magistrali 1200 metrów Magistrala RS-485 LCD300/s - przewód S-wire współdzielony z kolejną klawiaturą LCD300/s Speed4PLUS przewód zasilania współdzielony z kolejnymi urządzeniami podłączonymi do magistrali SpeedALM8PLUS przewód + zasilania wyprowadzony dla kolejnych urządzeń podłączonych do magistrali Przewód S-wire nie jest podłączony do panelu Klawiatura LCD300/s przewód S-wire współdzielony z LCD300/s adres1 ESP32OCN ostatnie urządzenie na magistrali (założona zworka) Adres 1 Adres 1 Adres 2 Adres 2 Adres 3 Adres 1

10 Magistrala RS-485 Czujki Magistrala RS-485 Czujki Poprzez magistralę Sensor BUS można podłączyć do 8 detektorów obsługujących technologię RSC Przełączniki adresowania detektorów zarządzają także procesem synchronizacji detektorów. Synchronizacja pracy detektorów zapobiega wzajemnemu zakłócaniu. Prędkość transmisji 38.4kbps Maksymalna długość magistrali 1200 metrów

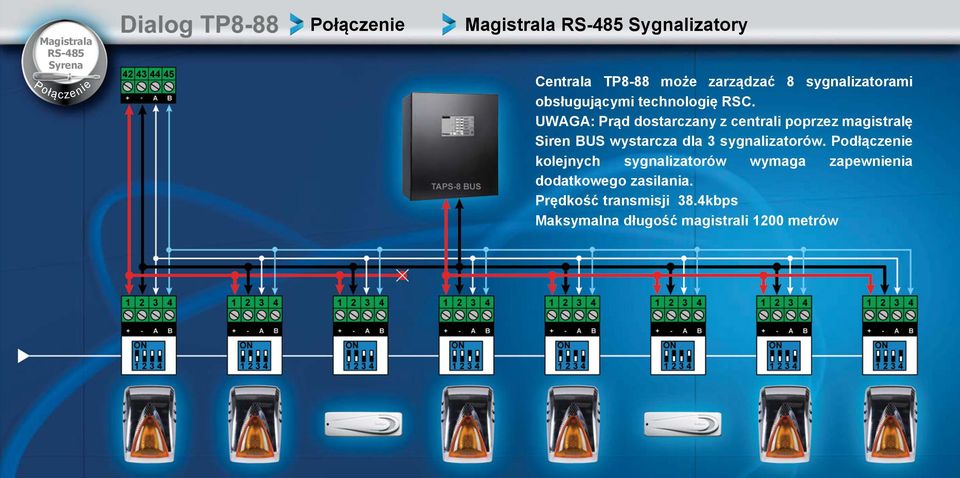

11 Magistrala RS-485 Syrena Magistrala RS-485 Sygnalizatory Centrala TP8-88 może zarządzać 8 sygnalizatorami obsługującymi technologię RSC. UWAGA: Prąd dostarczany z centrali poprzez magistralę Siren BUS wystarcza dla 3 sygnalizatorów. Podłączenie kolejnych sygnalizatorów wymaga zapewnienia dodatkowego zasilania. Prędkość transmisji 38.4kbps Maksymalna długość magistrali 1200 metrów

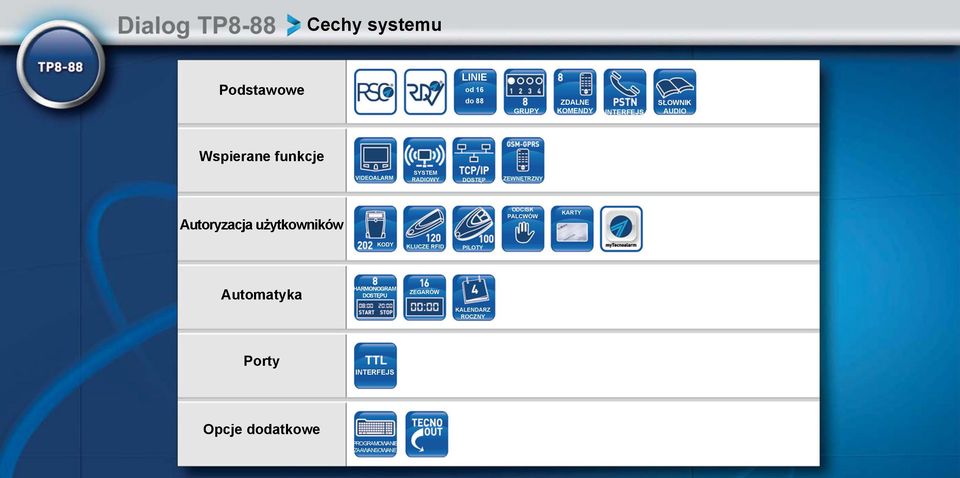

12 Cechy systemu Podstawowe LINIE od 16 do 88 GRUPY ZDALNE KOMENDY INTERFEJS SŁOWNIK AUDIO Wspierane funkcje VIDEOALARM SYSTEM RADIOWY DOSTĘP ZEWNĘTRZNY Autoryzacja użytkowników ODCISK PALCWÓW KARTY KODY KLUCZE RFID PILOTY Automatyka HARMONOGRAM DOSTĘPU ZEGARÓW KALENDARZ ROCZNY Porty INTERFEJS Opcje dodatkowe PROGRAMOWANIE ZAAWANSOWANE

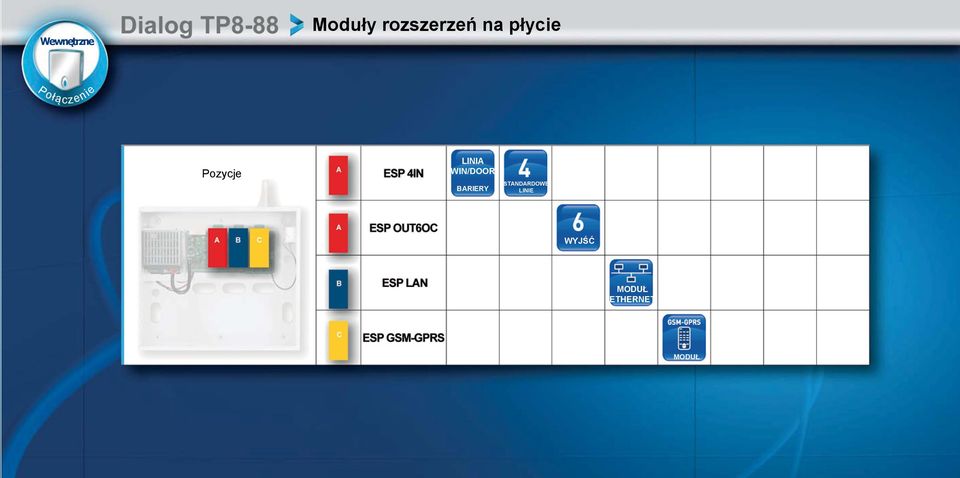

13 Wewnętrzne Moduły rozszerzeń na płycie Pozycje LINIA WIN/DOOR BARIERY STANDARDOWE LINIE WYJŚĆ MODUŁ ETHERNET MODUŁ

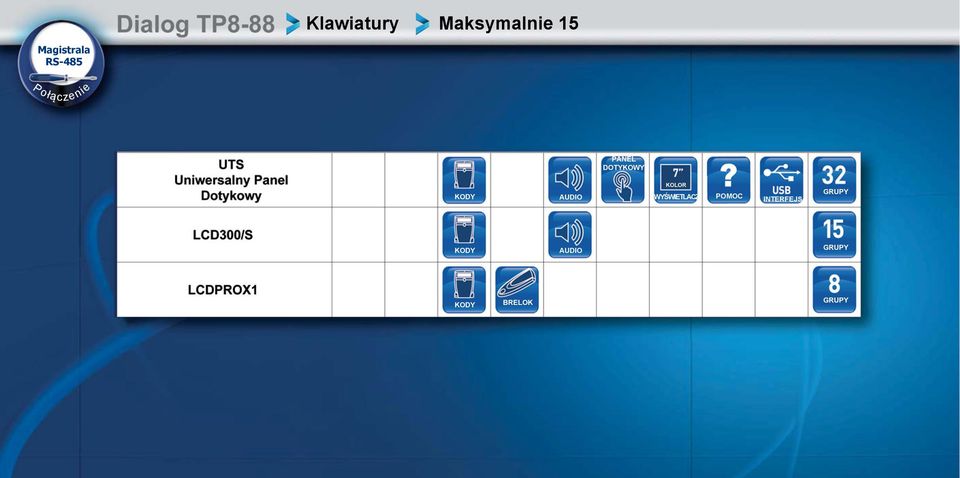

14 Klawiatury Maksymalnie 15 Magistrala RS-485 PANEL DOTYKOWY KODY AUDIO KOLOR WYŚWIETLACZ POMOC INTERFEJS GRUPY KODY AUDIO GRUPY KODY BRELOK GRUPY

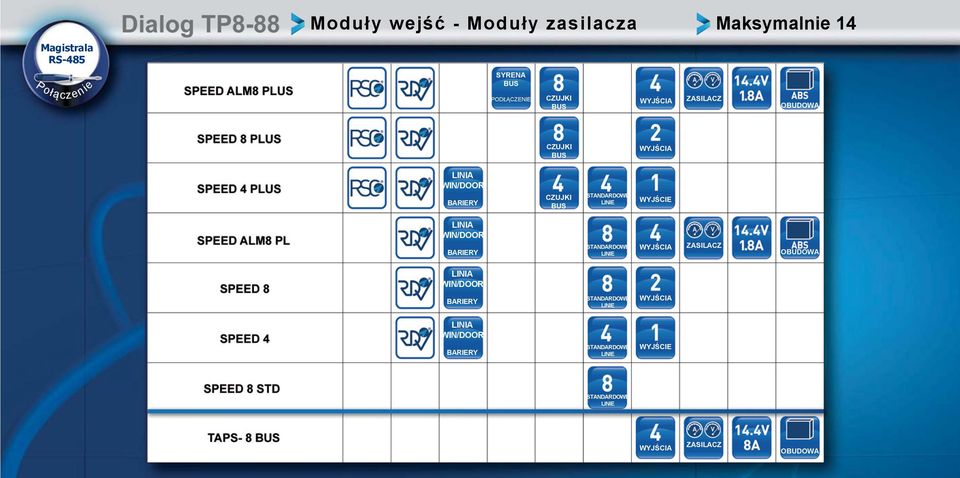

15 Magistrala RS-485 Moduły wejść - Moduły zasilacza Maksymalnie 14 SYRENA BUS PODŁĄCZENIE CZUJKI BUS WYJŚCIA ZASILACZ OBUDOWA CZUJKI BUS WYJŚCIA LINIA WIN/DOOR BARIERY CZUJKI BUS STANDARDOWE LINIE WYJŚCIE LINIA WIN/DOOR BARIERY STANDARDOWE LINIE WYJŚCIA ZASILACZ OBUDOWA LINIA WIN/DOOR BARIERY STANDARDOWE LINIE WYJŚCIA LINIA WIN/DOOR BARIERY STANDARDOWE LINIE WYJŚCIE STANDARDOWE LINIE WYJŚCIA ZASILACZ OBUDOWA

16 Moduły dostępu Maksymalnie 15 Magistrala RS-485 Moduł dla ProxKey Czytniki dotykowe ProxKey Grupy Kody Grupy Karta zbliżaniowa Grupy Czytnik Palców Grupy Palców Ochrona prywatności Fałszywy Czytnik Palców Karta zbliżaniowa Karta zbliżaniowa Grupy Palców Ochrona prywatności Fałszywy

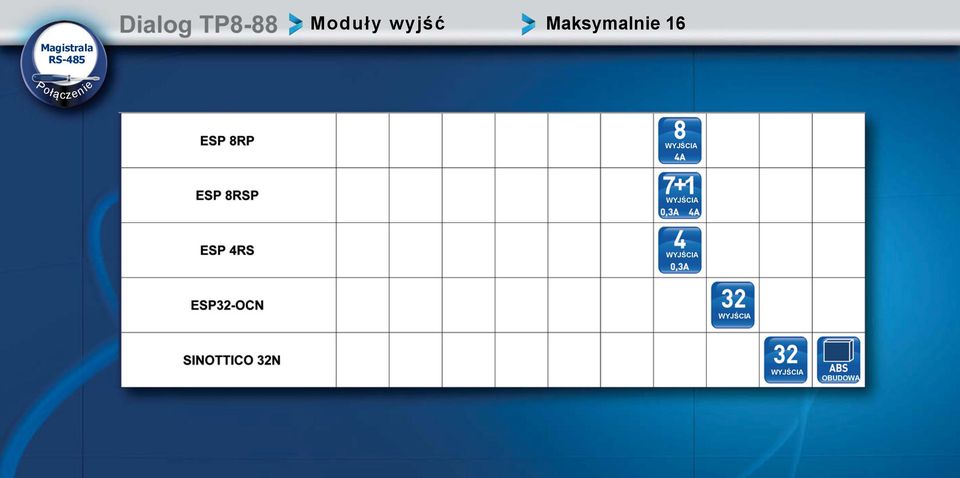

17 Magistrala RS-485 Moduły wyjść Maksymalnie 16 WYJŚCIA WYJŚCIA WYJŚCIA WYJŚCIA WYJŚCIA OBUDOWA

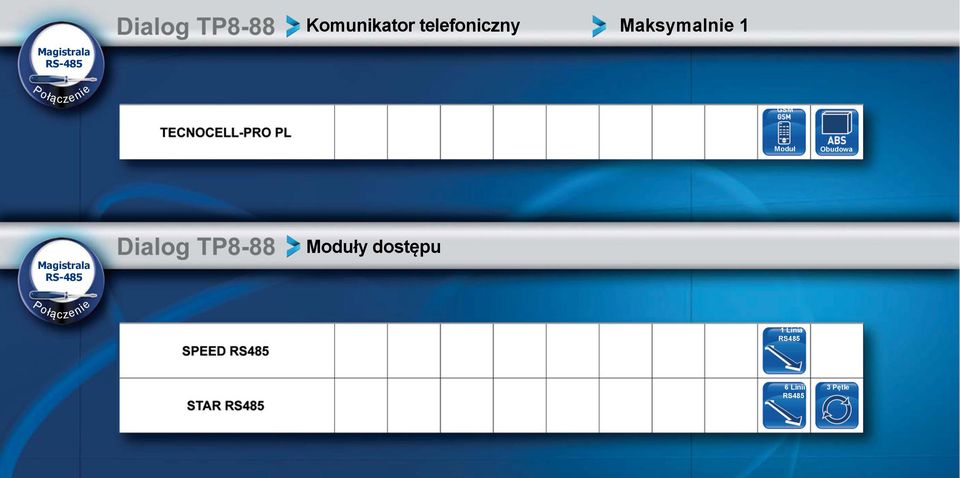

18 Komunikator telefoniczny Maksymalnie 1 Magistrala RS-485 GSM Moduł Obudowa Magistrala RS-485 Moduły dostępu 1 Linia RS485 6 Linii RS485 3 Pętle

19 Magistrala RS-485 Syrena Syreny RSC Maksymalnie 8 Poziom głośności Wybór dźwięku Auto-test Kontrola ładowania akumulatora Własny akumulator Obudowa Własny akumulator Ochrona Auto-test Obudowa aluminiowa Własny akumulator Ochrona Ochrona Auto-test Obudowa aluminiowa

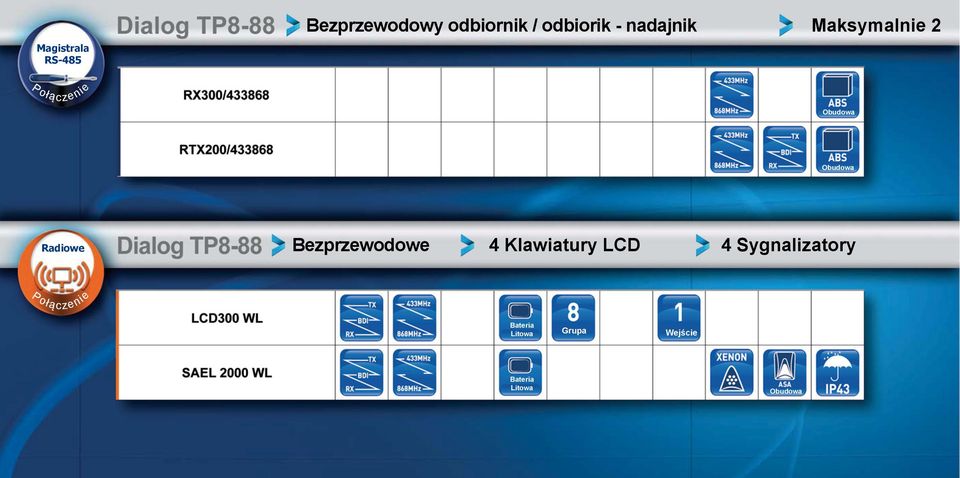

20 Magistrala RS-485 Bezprzewodowy odbiornik / odbiorik - nadajnik Maksymalnie 2 Obudowa Obudowa Radiowe Bezprzewodowe 4 Klawiatury LCD 4 Sygnalizatory Bateria Litowa Grupa Wejście Bateria Litowa Obudowa

21 DDNS Dynamiczny System Nazw Domenowych DDNS Tecnoalarm to obsługiwana przez firmę Tecnoalarm darmowa usługa identyfikacji central alarmowych w sieci Internet.

22 Urzytkownik Dostęp sieciowy Adres LAN lub WAN IP centrali oraz numer portu zdefiniowane do komunikacji sieciowej należy wprowadzić do profilu dostępu użytkownika danej centrali w aplikacji Centro. Adres WAN IP może być statyczny lub dynamiczny. W przypadku statycznego adresu WAN IP można wprowadzić go bezpośrednio w polu IP w sekcji WAN. W przypadku dynamicznego adresu WAN IP należy wprowadzić nazwę użytkownika przydzieloną w procesie rejestracji konta na serwerze realizującym usługę DDNS. Korzystanie z serwisu DDNS operowanego przez Tecnoalarm wymaga jedynie wprowadzenia w polu WAN IP modelu i numeru seryjnego centrali rozdzielonych kropką.

23 Aplikacja Centro Informacje o centrali W oknie Device Info aplikacji Centro połączonej z centralą wskazane są następujące dane: Model i numer seryjny centrali (SN) te dane odczytuje serwer DDNS Tecnoalarmu jak tylko centrala nawiąże połączenie sieciowe Udostępnione opcje centrali Udostępnienie zdalnego dostępu i stan uprawnień logujących się użytkowników zdalnych poprzez aplikację Centro lub mobilne.

24 Aplikacja Centro Informacja o połączeniu sieciowym Centrala TP8-88 automatycznie śledzi zmiany adresu WAN IP i sygnalizuje je do serwera DDNS Tecnoalarm. W oknie Info NET wskazane są aktualne parametry ustawień sieciowych centrali tj. stan aktywacji modułu ESP LAN, dostępność usługi DDNS i SNTP a także na bieżąco aktualizowane parametry połączenia takie jak adres WAN IP oraz status połączenia IP. Status IP Kontrolka wskazująca bieżący status połączenia pomiędzy centralą alarmową a serwerem DDNS Tecnoalarm: DISABLE brak połączenia ERROR problemy z połączeniem powstałe poza siecią LAN WAITING oczekiwanie na restart centrali NO CHANGE adres WAN IP bez zmian CHANGE adres WAN IP uległ zmianie UPGRADE aktualizacja adresu na serwerze Aktualny adres WAN IP Pole wskazuje ostatnio wykryty adres WAN IP centrali

25 DDNS Tecnoalarm Serwis DDNS Tecnoalarmu ma za zadanie rejestrować adresy WAN IP i nazwy zgłaszających się central po czym rozpowszechnia je w Internecie. W momencie gdy centrala TP8-88 wykrywa zmianę swojego adresu WAN IP to powiadamia o tym serwer DDNS Tecnoalarm, który z kolei aktualizuje swój rejestr i wysyła informację o nowym adresie do serwerów DNS w Internecie.

26 DDNS Tecnoalarm Wykonywane na bieżąco aktualizacja i rozpowszechnianie w Internecie bieżącego adresu danej centrali umożliwia każdemu autoryzowanemu użytkownikowi zdalne połączenie się z centralą przez Internet bez konieczności znajomości jej adresu IP a jedynie modelu i numeru seryjnego. Dzięki internetowym serwerom DNS które znają powiązania adresu IP z nazwą i numerem centrali użytkownik aplikacji mobilnej uzyskuje zdalny dostęp do swojej centrali jedynie na podstawie tych danych identyfikacyjnych. Dostęp do centrali jest możliwy pod warunkiem: 1. Słowo szyfrujące wprowadzone w aplikacji jest zgodne 2. Kod użytkownika jest zgodny 3. Użytkownik ma przydzielone uprawnienia dostępu do centrali

27 DDNS Tecnoalarm Zdalne połączenie klienta Zdalne połączenie Zdalne połączenie Centrala z dynamicznym IP WAN

28 Aktywowanie obsługi połączeń IP IP Opcjonalny moduł rozszerzeń do podłączenia centrali do sieci Ethernet DDNS ENABLE Aktywowanie usługi zgłaszania adresu WAN IP do serwera Tecnoalarm Sprawdź stan IP niedostepne Błąd połączenia spoza sieci LAN Czeka na restart centrali Adres IP WAN nie zmienił się od ostatniej kontroli Adres IP WAN zmienił się Zmiana adresu IP WAN na serwerze DDNS SNTP ENABLE Aktywowanie usługi automatycznej synchronizacji i aktualizowania czasu centrali z sieciowego serwera NTP. Serwer NTP wskazuje czas uniwersalny (UTC). UWAGA Prawidłowe funkcjonowanie SNTP wymaga ustawienia automatycznej funkcji zmiany czasu zimowego i odpowiedniej strefy czasowej.

29 Specyfikacja techniczna LINIE Łączna ilość linii 88 Linie przewodowe na płycie centrali adresowalnych Łączna ilość linii przewodowych 88 Łączna ilość linii bezprzewodowych 88 WYJŚCIA Płyta główna 5 OC+1 przekaźnikowe Logika sygnalizatrorów 8 CECHY CENTRALI Magistrala RS Słownik audio Pojemność pamięci zdarzeń 7600 CECHY CENTRALI Grupy 8 Kody 202 Odciski palców 100 Karty RFID / breloki 120 Piloty 100 AUTOMATYKA Timery 16 Harmonogramy dostepu 8 Kalendarz programowalny 4 Wiadomość zaprogramowana 3 Zdalne komendy 8 Test cykliczny` 2 Test cykliczny z TCP/IP` Liczniki cykliczne 8 SPECYFIKACJA TELEFONICZNA Kanały nr telefonów 8 Linia pierwsza PSTN Linia opcjonalna GSM-GPRS Linia opcjonalna TCP/IP Ilość wysyłanych komunikatów 263 Nr telefonów ` rezerwowych Kolejka powiadomienia tele. 32 Protokoły komunikacyjne 143 MODUŁY ROZBUDOWY Moduły przewodowych wejść 14 Moduły bezprzewodowe 2 Klawiatury 15 Czytniki, klawiatury strefowe 15 Moduły wyjść 16 GSM 1 Syreny adresowalne RSC 8 Bezprzewodowe syreny 4 Klawiatury bezprzewodowe 8 VIDEOALARM Panel video dotykowy 3 Kamery IP 24 NVR PC PROGRAMOWANIE ZAAWANSOWANE Akcje 1024 Timery 512 Liczniki 128 Nr telefonów 48 Zarezerwowane wyjścia 4
