BELKI STRUNOBETONOWE TYPU " T"

Transkrypt

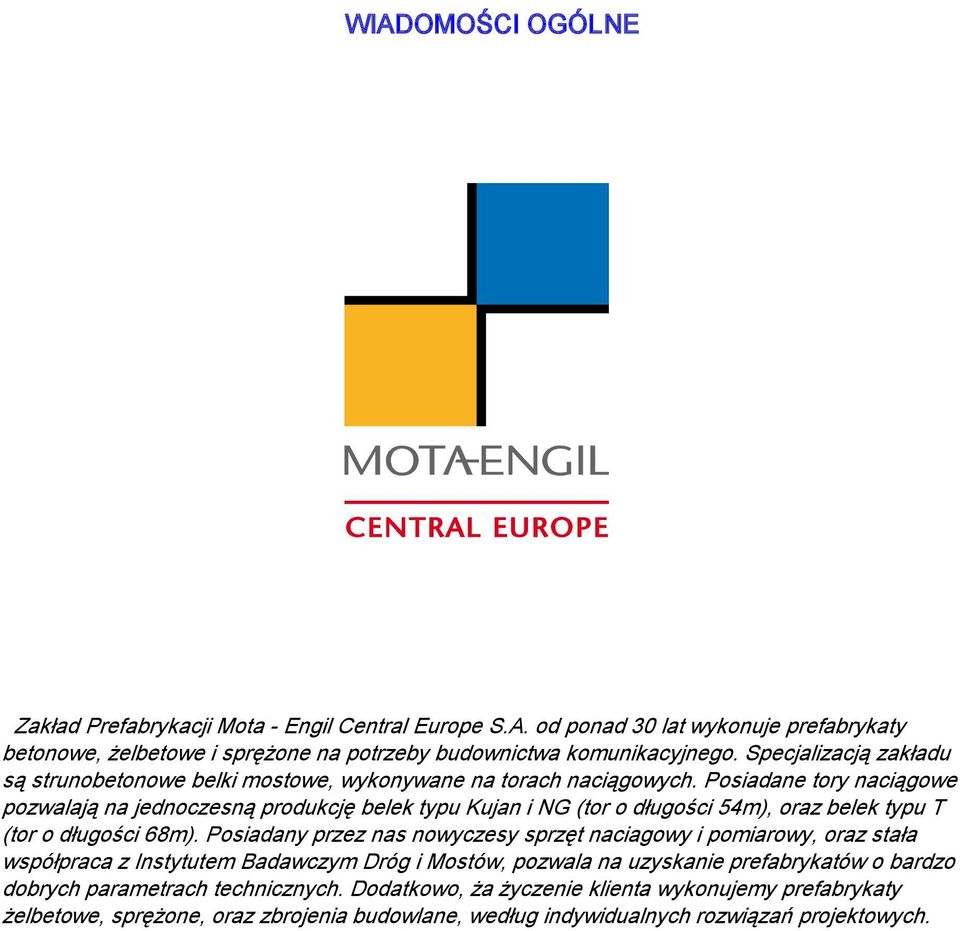

1 WIADOMOŚCI OGÓNE Zakład Prefabrykacji Mota - Engil Central Europe S.A. od ponad 30 lat wykonuje prefabrykaty betonowe, żelbetowe i sprężone na potrzeby budownictwa komunikacyjnego. Specjalizacją zakładu są strunobetonowe belki mostowe, wykonywane na torach naciągowych. Posiadane tory naciągowe pozwalają na jednoczesną produkcję belek typu Kujan i NG (tor o długości 54m), oraz belek typu T (tor o długości 68m). Posiadany przez nas nowyczesy sprzęt naciagowy i pomiarowy, oraz stała współpraca z Instytutem adawczym Dróg i Mostów, pozwala na uzyskanie prefabrykatów o bardzo dobrych parametrach technicznych. Dodatkowo, ża życzenie klienta wykonujemy prefabrykaty żelbetowe, sprężone, oraz zbrojenia budowlane, według indywidualnych rozwiązań projektowych.

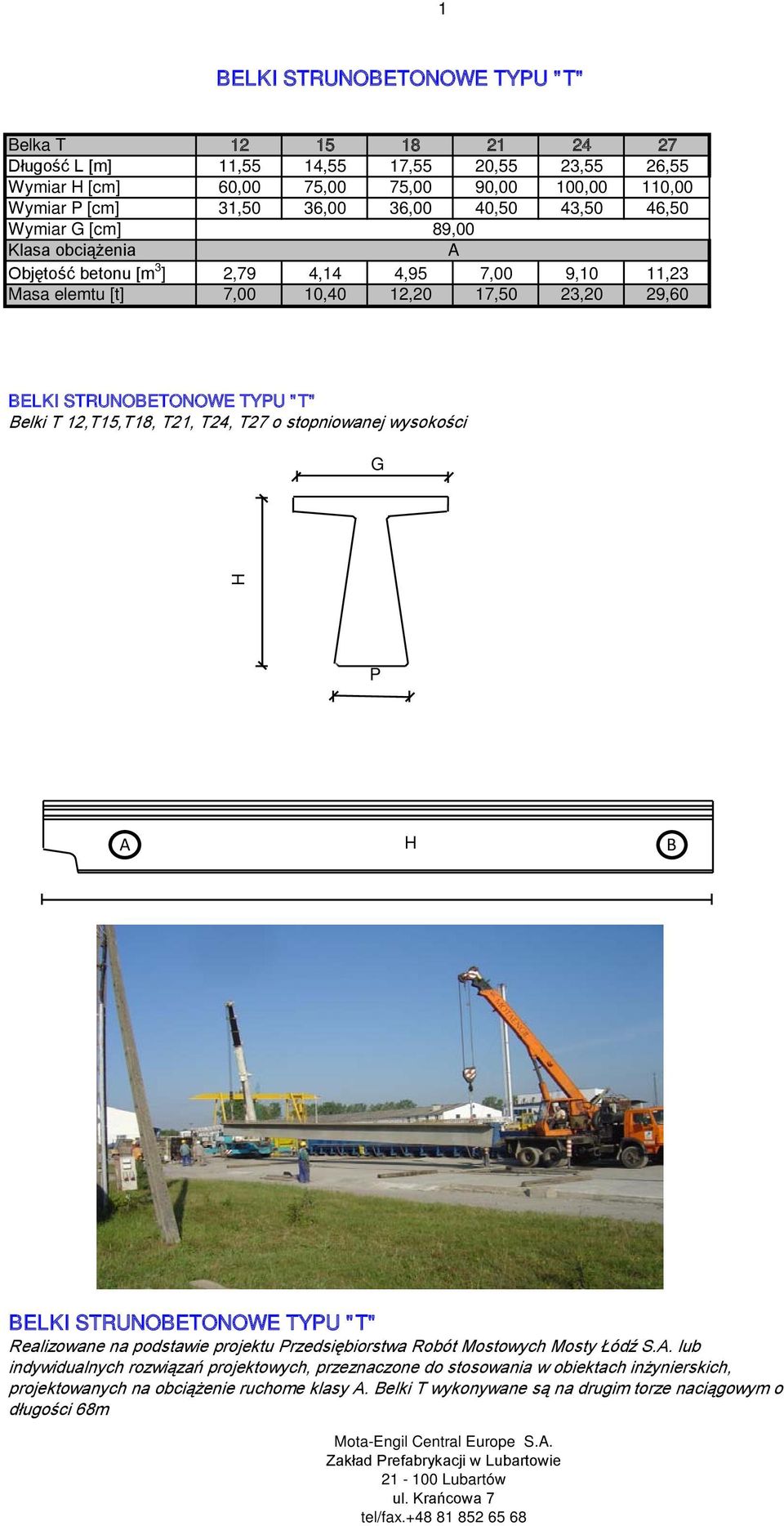

2 1 EKI STRUNOETONOWE TYPU " T" elka T Długość [m] Wymiar [cm] Wymiar P [cm] Wymiar G [cm] Klasa obciążenia Objętość betonu [m 3 ] Masa elemtu [t] ,55 14,55 17,55 20,55 23,55 26,55 60,00 75,00 75,00 90,00 100,00 110,00 31,50 36,00 36,00 40,50 43,50 46,50 89,00 A 2,79 4,14 4,95 7,00 9,10 11,23 7,00 10,40 12,20 17,50 23,20 29,60 EKI STRUNOETONOWE TYPU " T" elki T 12,T15,T18, T21, T24, T27 o stopniowanej wysokości G P A EKI STRUNOETONOWE TYPU " T" Realizowane na podstawie projektu Przedsiębiorstwa Robót Mostowych Mosty Łódź S.A. lub indywidualnych rozwiązań projektowych, przeznaczone do stosowania w obiektach inżynierskich, projektowanych na obciążenie ruchome klasy A. elki T wykonywane są na drugim torze naciągowym o długości 68m Zakład Prefabrykacji w ubartowie ubartów

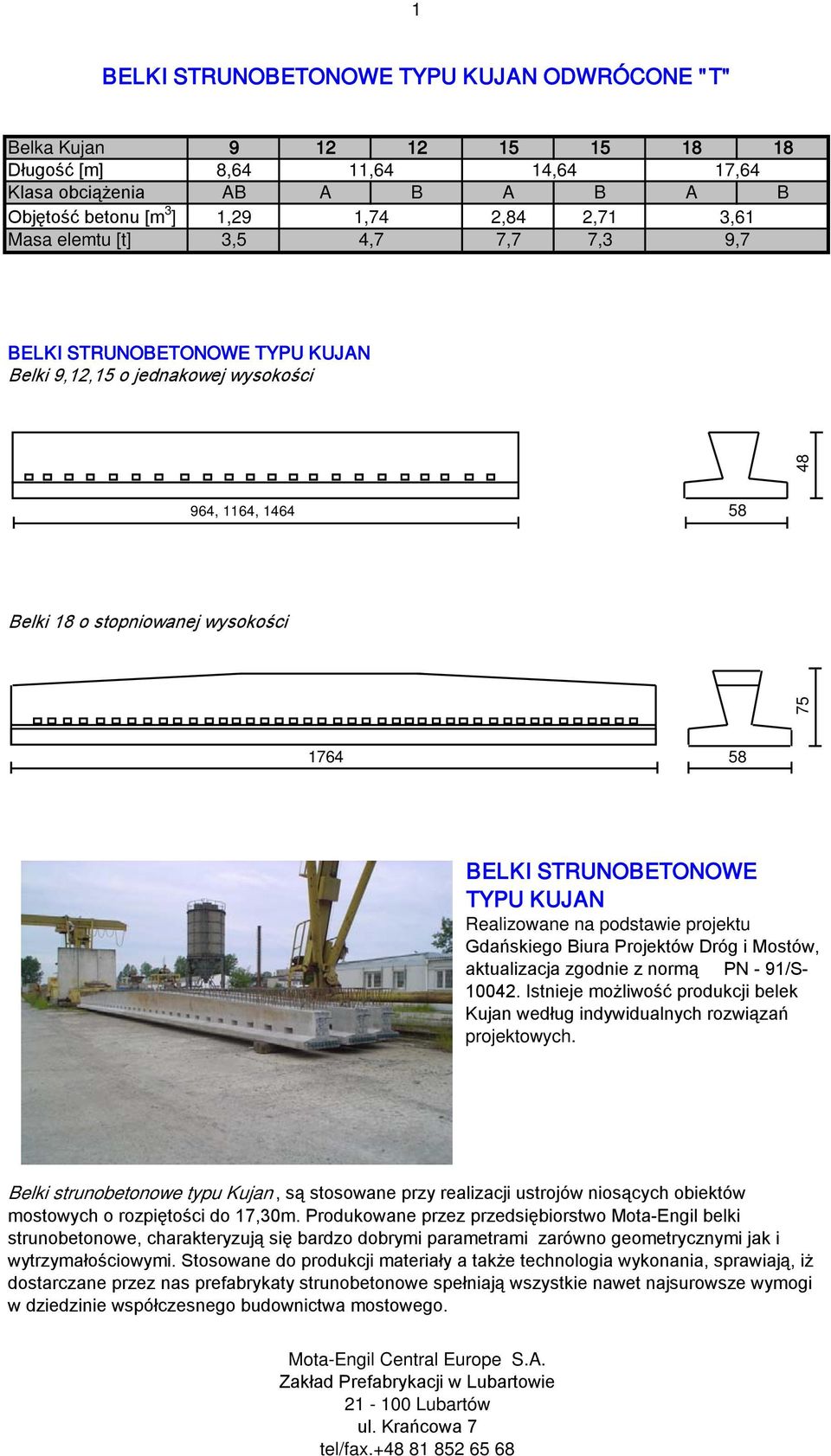

3 1 EKI STRUNOETONOWE TYPU KUJAN ODWRÓCONE "T" elka Kujan Długość [m] 8,64 11,64 14,64 17,64 Klasa obciążenia A A A A Objętość betonu [m 3 ] 1,29 1,74 2,84 2,71 3,61 Masa elemtu [t] 3,5 4,7 7,7 7,3 9,7 EKI STRUNOETONOWE TYPU KUJAN elki 9,12,15 o jednakowej wysokości 964, 1164, elki 18 o stopniowanej wysokości EKI STRUNOETONOWE TYPU KUJAN Realizowane na podstawie projektu Gdańskiego iura Projektów Dróg i Mostów, aktualizacja zgodnie z normą PN - 91/S Istnieje możliwość produkcji belek Kujan według indywidualnych rozwiązań projektowych. elki strunobetonowe typu Kujan, są stosowane przy realizacji ustrojów niosących obiektów mostowych o rozpiętości do 17,30m. Produkowane przez przedsiębiorstwo Mota-Engil belki strunobetonowe, charakteryzują się bardzo dobrymi parametrami zarówno geometrycznymi jak i wytrzymałościowymi. Stosowane do produkcji materiały a także technologia wykonania, sprawiają, iż dostarczane przez nas prefabrykaty strunobetonowe spełniają wszystkie nawet najsurowsze wymogi w dziedzinie współczesnego budownictwa mostowego. Zakład Prefabrykacji w ubartowie ubartów

4 2 PRZEPUSTY SKRZYNKOWE O PRZKROJU DWUDZIENYM Przepust skrzynkowy dwudzielny Klasa obciążenia Objętość betonu [m 3 ] Masa elementu [t] 300/150/99 300/150/99 300/100/99 300/100/99 450/100/99 450/100/99 A A A 1,71 1,45 3,13 3,13 4,62 3,91 8,46 8,48 RPZEPUSTY SKRZYNKOWE O PRZKROJU DWUDZIENYM Przepust skrzynkowy dwudzielny 450/150/99, 450/100/ Przepust skrzynkowy dwudzielny 300/150/99, 300/100/99 100, , , , RPZEPUSTY SKRZYNKOWE O PRZEKROJU DWUDZIENYM Realizowane na podstawie projektu iura Projektowo - adawczego Dróg i Mostów Transprojekt Warszawa, "Prefabrykowane Przepusty skrzynkowe Część II, oraz indywidaualnych projektów. Przepusty skrzynkowe o przekroju dwudzielnym stosowane do realizacji przepustów, poprzez zestawienie dwóch jednakowych elementów w określonych miejscach styku. Zakład Prefabrykacji w ubartowie ubartów

5 3 PRZEPUSTY SKRZYNKOWE O PRZKROJU ZAMKNIĘTYM Przepust skrzynkowy zamknięty Klasa obciążenia Objętość betonu [m 3 ] Masa elementu [t] 100/100/99 150/150/99 150/150/99 200/200/99 200/200/99 A A 0,64 1,14 1,13 1,79 1,77 1,93 3,08 3,05 4,84 4,79 PRZEPUSTY SKRZYNKOWE O PRZEKROJU ZAMKNIĘTYM Przepusty skrzynkowe przekroju zamkniętym o wymiarach 200/200/99, 150/150/99, 100/100/99cm RPZEPUSTY SKRZYNKOWE O PRZEKROJU ZAMKNIĘTYM Realizowane na podstawie projektu iura Projektowo - adawczego Dróg i Mostów Sp. z o.o. Transprojekt Warszawa, "Prefabrykowane Przepusty skrzynkowe" Część I, oraz indywidaualnych projektów Zakład Prefabrykacji w ubartowie ubartów

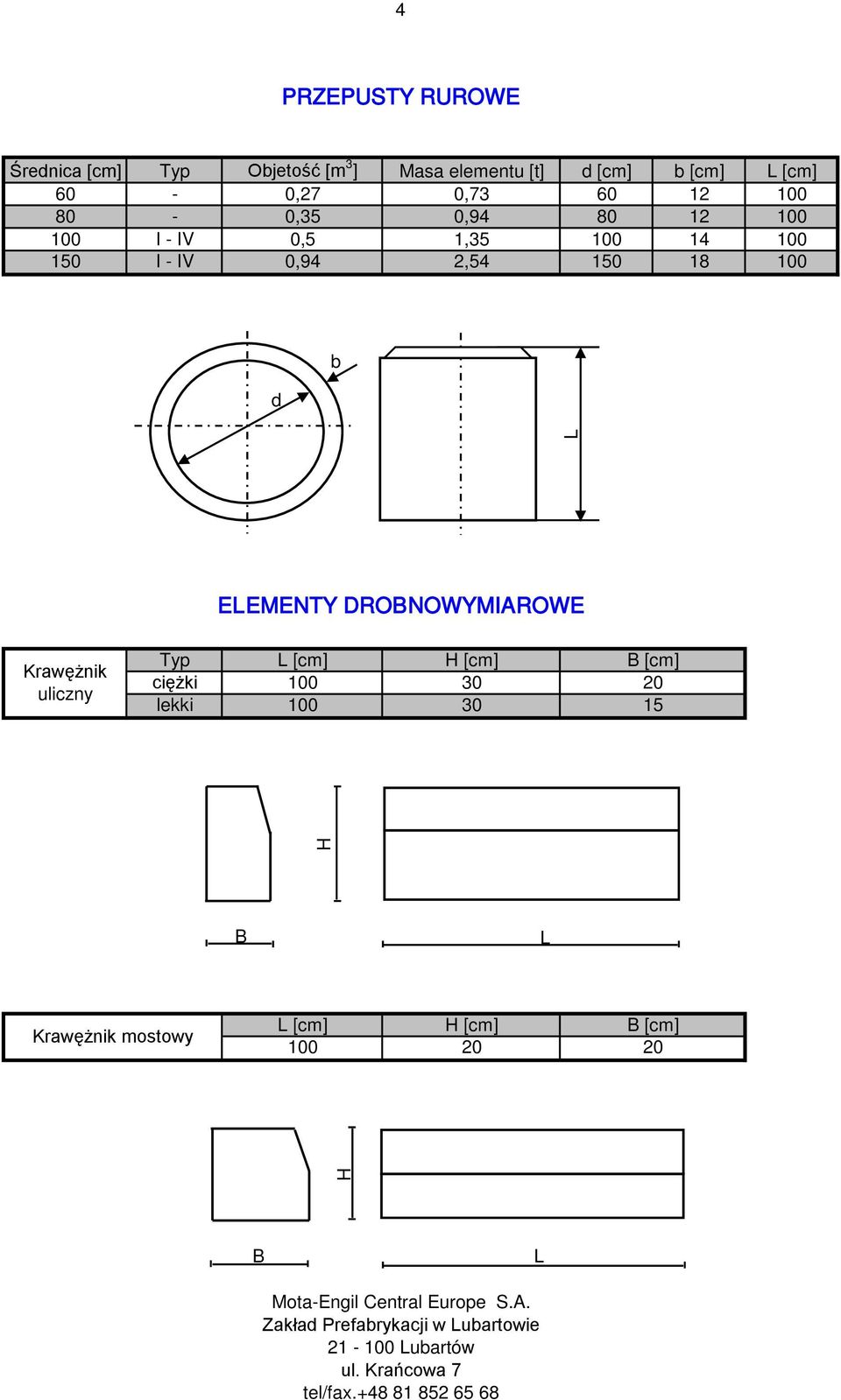

6 4 PRZEPUSTY RUROWE Średnica [cm] Typ Objetość [m 3 ] Masa elementu [t] d [cm] b [cm] [cm] 60-0,27 0, ,35 0, I - IV 0,5 1, I - IV 0,94 2, d b EEMENTY DRONOWYMIAROWE Krawężnik uliczny Typ [cm] [cm] ciężki lekki [cm] Krawężnik mostowy [cm] [cm] [cm] 20 Zakład Prefabrykacji w ubartowie ubartów

7 5 EEMENTY DRONOWYMIAROWE Obrzeża trawnikowe Obrzeża trawnikowe [cm] [cm] [cm] Płytki ażurowe Płytki ażurowe [cm] [cm] [cm] Zakład Prefabrykacji w ubartowie ubartów

8 6 EEMENTY DRONOWYMIAROWE Dyble betonowe DC10 Dybel DC10 [cm] [cm] [cm] Dyble betonowe DC 15 Dybel DC15 [cm] [cm] [cm] Słupek referencyjny Słupek referencyjny [cm] [cm] [cm] Zakład Prefabrykacji w ubartowie ubartów

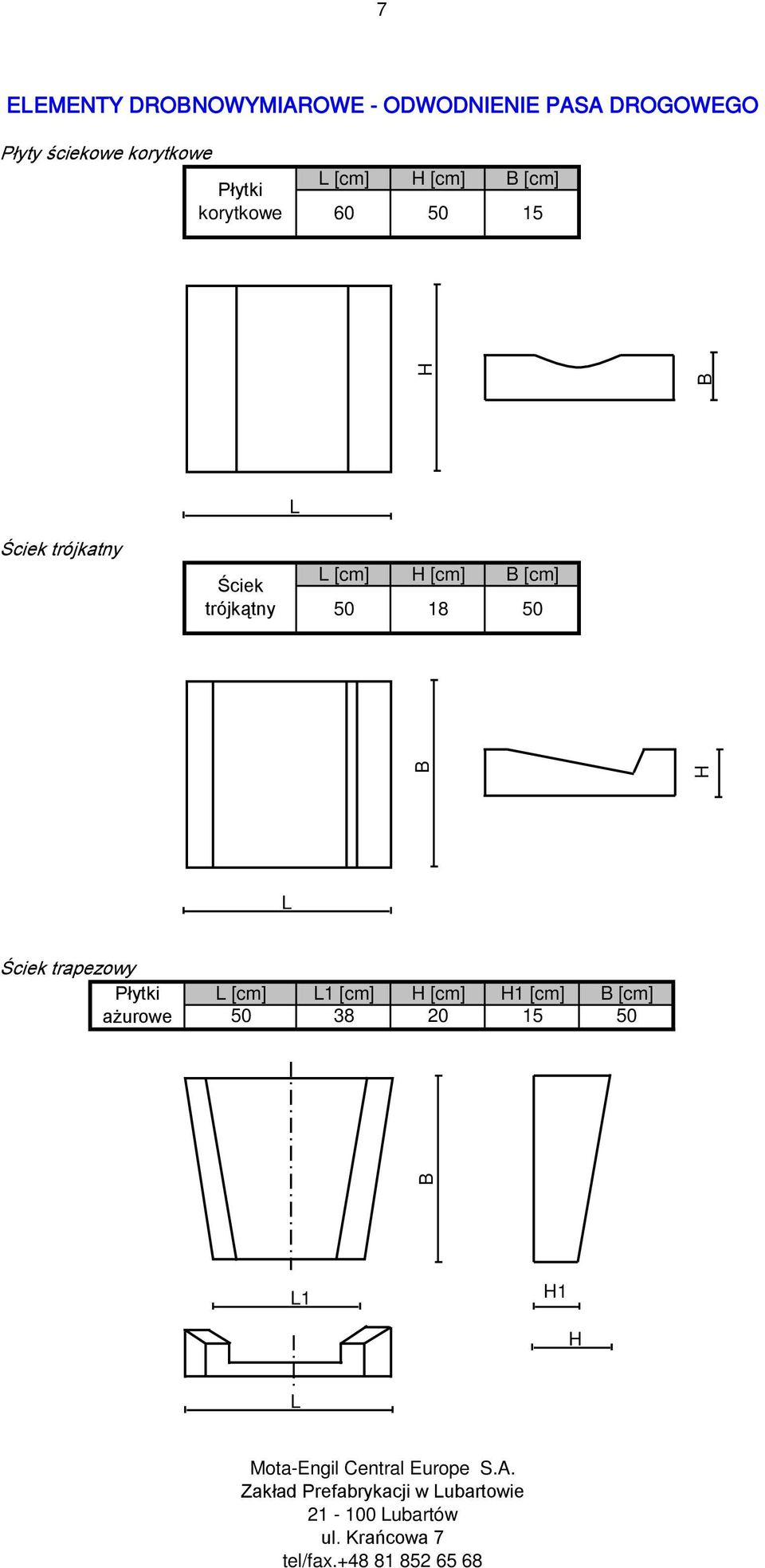

9 7 EEMENTY DRONOWYMIAROWE - ODWODNIENIE PASA DROGOWEGO Płyty ściekowe korytkowe Płytki korytkowe [cm] [cm] [cm] Ściek trójkatny Ściek trójkątny [cm] [cm] [cm] Ściek trapezowy Płytki ażurowe [cm] 1 [cm] [cm] 1 [cm] [cm] Zakład Prefabrykacji w ubartowie ubartów

10 8 EEMENTY DRONOWYMIAROWE Stopień schodowy 34/20/80 Stopień schodowy [cm] [cm] [cm] Zakład Prefabrykacji w ubartowie ubartów

11 9 PŁYTY DROGOWE Płyta drogowa żelbetowa 300/100/18, 300/100/15cm Płyta [cm] [cm] [cm] drogowa ,18 Płyta drogowa żelbetowa 300/150/18, 300/150/15 Płyta [cm] [cm] [cm] drogowa ,18 Zakład Prefabrykacji w ubartowie ubartów
