1 Catalog 2013/2

2 Zawsze patrzeć przed siebie Always look ahead Firma tm technologie, założona w Krakowie w 2002 r., w ciągu kilku lat stała się jednym z czołowych polskich producentów oświetlenia awaryjnego i ewakuacyjnego oraz osprzętu elektronicznego do zastosowań w technice oświetleniowej. Działalność przedsiębiorstwa nie ogranicza się tylko do terytorium Polski. Produkty są z powodzeniem eksportowane do krajów na całym świecie. tm technologie, established in 2002 in Cracow, over a couple of years became one of top Polish manufacturers of emergency and evacuation lighting and electronic devices used in lighting technology. The company is also active outside the territory of Poland. Our products are successful in countries all over the world.

3 Naszą pasją jest światło, naszym celem bezpieczeństwo Light is our passion, safety is our mission

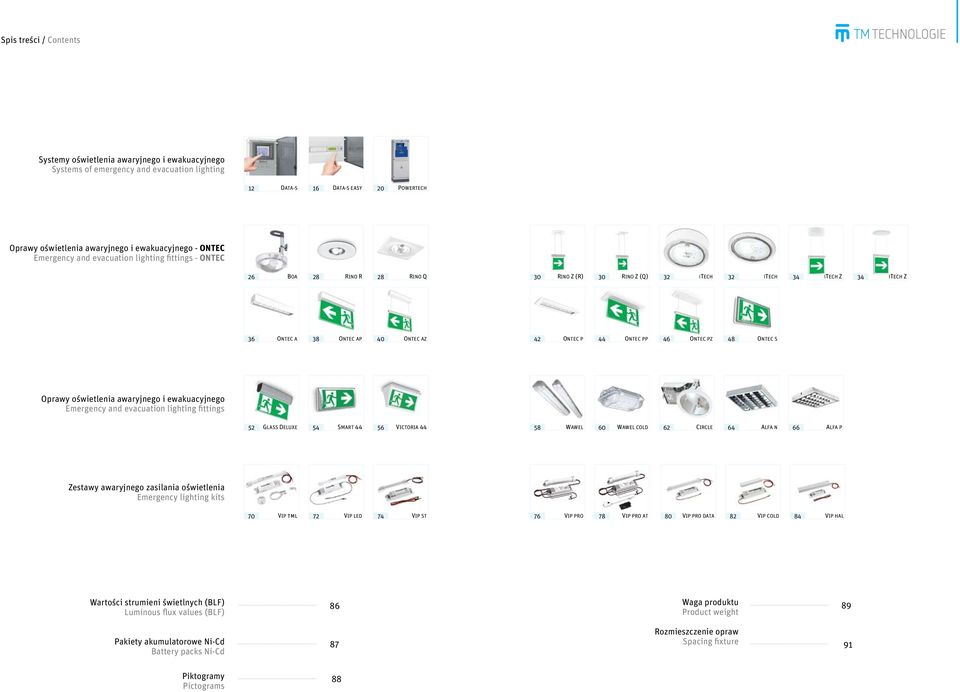

4 Spis treści / Contents Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 12 DATA-S 16 DATA-S EASY 20 POWERTECH Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 26 BOA 28 RINO R 28 RINO Q 30 RINO Z (R) 30 RINO Z (Q) 32 itech 32 itech 34 itech Z 34 itech Z 36 Ontec a 38 Ontec ap 40 Ontec az 42 Ontec p 44 Ontec pp 46 Ontec pz 48 Ontec s Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 52 GLASS DELUXE 54 SMART VICTORIA WAWEL 60 WAWEL COLD 62 CIRCLE 64 ALFA N 66 ALFA P Zestawy awaryjnego zasilania oświetlenia Emergency lighting kits 70 VIP tml 72 VIP LED 74 VIP ST 76 VIP PRO 78 VIP PRO AT 80 VIP PRO DATA 82 VIP COLD 84 VIP HAL Wartości strumieni świetlnych (BLF) Luminous flux values (BLF) 86 Waga produktu Product weight 89 Pakiety akumulatorowe Ni-Cd Battery packs Ni-Cd 87 Rozmieszczenie opraw Spacing fixture 91 Piktogramy Pictograms 88

5 Produkt posiada dopuszczenie Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej Product certified by CNBOP Praca awaryjna Non maintained Produkt zgodny z europejskimi normami bezpieczeństwa Product in conformity with the european safety requirements Praca sieciowo-awaryjna Maintained Produkt spełnia wymagania dyrektyw europejskich Product in confornity with european directives Wersja standard Standard version Produkt zgodny z normami rosyjskimi Product in conformity with the russian requirements Test automatyczny indywidualny Automatic separate test Stopień szczelności 20 Ingress protection rating 20 Centralny monitoring Central monitoring Stopień szczelności 44 Ingress protection rating 44 Centralna bateria Central battery Stopień szczelności 65 Ingress protection rating 65 Test automatyczny centralny Automatic central test Klasa izolacji I Insulation class I Biały - kolor standardowy White - standard colour (RAL 9003) Klasa izolacji II Insulation class II Kolor na specjalne zamówienie (RAL) Colour for special order (RAL) Maksymalny czas pracy Maximum autonomy Źródło światła LED LED light source Nie wyrzucać do zwykłych pojemników na odpady Do not dispose with normal household waste Źródło światła - świetlówka liniowa Light source - linear fluorescent Możliwość poddania ponownemu przetworzeniu Option to recycle Źródło światła - świetlówka kompaktowa Light source - compact fluorescent Zakres temperatury pracy Temperature range Źródło światła - halogen 12 V Light source - halogen 12 V Pętla żarowa Glow wire test Napięcie wejściowe Input voltage Oprawa oświetlenia ewakuacyjnego Evacuation lighting fitting Napięcie zmienne o częstotliwości 35 khz AC voltage frequency 35 khz 7

6 Jakość Polityką nadrzędną firmy tm technologie jest wysoka jakość wyrobów. Wdrożenie systemu zarządzania jakością zgodnego z normą iso 9001:2008 świadczy o tym, że utrzymujemy najwyższe standardy naszych produktów i usług. Quality High quality of products is the principal policy of tm technologie. The implementation of Quality Management System according to ISO: 9001:2008 standard proves that we keep the highest standards of products and services. Wzornictwo Wszystkie wyroby projektowane są z myślą o obiektach użyteczności publicznej. Forma produktu uzależniona jest od miejsca jego przeznaczenia, takiego jak hale produkcyjne, galerie handlowe, hotele, muzea itd. Produkty tworzymy ze szczególnym uwzględnieniem estetyki, ergonomii i funkcjonalności. Design All products are designed with public buildings in mind. The form of product depends on its destination, should it be placed in assembly rooms or shopping malls, hotels, museums, etc. We create our products taking into consideration their esthetics, ergonomics and functionality. Profesjonalna obsługa Klienta Dział handlowy oraz biuro projektowe firmy tm technologie są do dyspozycji Kontrahenta. Można tam zasięgnąć wszelkich informacji dotyczących rozwiązań opracowanych przez dział wdrożeń i rozwoju firmy. Professional customer service tm technologie s sales department and design office are at Contractor s disposal. Here you may ask for information on the solutions designed by our company s department of implementation and development. Kapitał ludzki Istotnym kapitałem przedsiębiorstwa są jego pracownicy. Firma tm technologie zatrudnia specjalistów z obszerną wiedzą, umiejętnościami i doświadczeniem w zakresie oświetlenia awaryjnego. Zapewniamy swoim Pracownikom ściśle zaplanowaną, atrakcyjną ścieżkę kariery wraz z wynagrodzeniem adekwatnym do wiedzy i umiejętności. Szczególny nacisk kładziemy na bezpieczeństwo w miejscu pracy, o czym świadczy uzyskanie przez firmę certyfikatu ohsas 18001:2007 za wprowadzenie systemu zarządzania bezpieczeństwem i higieną pracy. Human capital Employees are the vital capital of every company. tm technologie employs specialists possessing broad knowledge, skills and experience in branch of emergency lighting. The company secures its Employees with precisely planned, attractive career path, as well as gratification adequate to their knowledge and skill. We consider safety in workplace a priority, and for this reason we were granted ohsas 18001:2007 certificate for implementing Occupational Health and Safety Management System. Technologia w parze z innowacjami W całym procesie powstawania nowego produktu obecny jest wpływ nowych technologii. W fazie projektowania korzystamy z najnowszych programów typu cad/cam (Solid Works, AutoCad). Pełne zaplecze konstrukcyjno-produkcyjne wraz z nowoczesną linią automatycznego montażu elektronicznego smd i tht pozwala firmie tm technologie realizować projekty zarówno długo-, jak i krótkoseryjne. Wdrożenie nowatorskiego oprogramowania usprawniło nadzór nad oświetleniem awaryjnym i ewakuacyjnym. Technology conjunct with innovation New technologies influence the entire process of creating a new product. During the design phase we use top-notch cad/cam programs (SolidWorks, Autocad). Being in possession of complete construction-production base, together with modern line of automatic, electronic assembly smd and tht, tm technologie completes both long and short-serial projects. Implementation of innovative software has improved the supervision over emergency and evacuation lighting. Środowisko naturalne Dbałość o ochronę środowiska naturalnego jest integralną częścią działalności firmy tm technologie. Świadomość odpowiedzialności za środowisko naturalne prowadzi do nieustannego minimalizowania negatywnego oddziaływania firmy na otoczenie zewnętrzne. Oczywistym działaniem było wdrożenie systemu zarządzania środowiskiem zgodnego z wymaganiami iso 14001:2004. Environment Care for natural environment is an integral part of activity of tm technologie. Awareness of being responsible for natural environment leads to continuous efforts to minimize the company s negative impact on external surrounding. And so, the obvious action was to implement the Environmental Management System according to iso 14001:2004 standard. Wartości firmy tm technologie tm technologie values 9

7 12 DATA - S 16 DATA - S EASY 20 POWERTECH Systemy oświetlenia awaryjnego i ewakuacyjnego Systems for emergency and evacuation lighting

8 DATA-S Wymiary [mm] [mm] Stopień szczelności Inpress protection rating 40 Cechy monitoringu rozproszonego DATA-S automatyczne lub manualne wykrywanie opraw automatyczne testowanie i monitoring stanu technicznego opraw awaryjnych wykonywanie i przechowywanie raportów na temat pracy systemu użycie magistrali dwuprzewodowej bez polaryzacji komunikacja przez Ethernet/internet sterowanie za pomocą panelu dotykowego z intuicyjnym i prostym w obsłudze interfejsem dedykowany do dużych obiektów użyteczności publicznej Features of DATA-S diversified monitoring automatic or manual detection of fittings, automatic testing and monitoring of the technical condition of emergency fittings, preparation and storage of system operation reports, use of non-polarized 2-wire bus, Ethernet/internet communications interface, touchpad control with intuitive and user-friendly interface, dedicated for large-scale public utility facilities. Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 13

9 Data-s panel dotykowy / touch screen 1. C-panel jednostka sterująca C-panel steering unit Niewielkie urządzenie wielofunkcyjne z ekranem dotykowym, stanowiące trzon systemu. Jest ono centralną jednostką sterującą oprawami oświetlenia awaryjnego i ewakuacyjnego. Small multifunctional device with touchscreen, being the core of the system. It forms the central unit controlling the emergency and evacuation lighting fittings. Cechy / Characteristics: niewielkie gabaryty / small frame ekran dotykowy / touchscreen intuicyjny interfejs / intuitive interface układ bezpieczeństwa watchdog / watchdog safety system 2. C-bridge rozdzielacz sygnału C-bridge signal distributor Urządzenie pośredniczące w komunikacji jednostki sterującej z modułami adresowalnymi Vip pro data. Device which intermediates in communication between control unit and Vip pro data addressable modules. Cechy / Characteristics: transmisja z jednostką sterującą za pomocą portu rs 232 / transmission with control unit through rs 232 port transmisja z modułami adresowalnymi za pomocą 2-przewodowej magistrali danych tm bus (bez polaryzacji) / transmission with addressable modules through tm bus, a bidirectional data bus (no polarization) 3. L-repeater wzmacniacz sygnału L-repeater signal booster Urządzenie stosowane w przypadku, gdy połączenie wymaga zwiększenia liczby opraw oświetlenia awaryjnego i ewakuacyjnego o 63 jednostki adresowalne lub gdy stosowane są długie linie ponad 1 km. This device can be used if the link requires to increase the number of emergency and evacuation lighting fittings by 63 addressable units or if long lines over 1 km are in use. Panel dotykowy z czytelną grafiką Touch screen with clear graphics łatwy i prosty w obsłudze interfejs użytkownika z możliwością ograniczenia dostępu umożliwia konfigurację systemu oraz przekazuje informacje na temat jego stanu the easy to operate user s interface with a function of limited access it enables system s configuration and provides information about its state Wyszukiwanie opraw Fittings search funkcja automatycznego lub ręcznego wyszukiwania opraw podłączonych do systemu import danych możliwość podziału opraw oświetlenia awaryjnego i ewakuacyjnego na grupy, np. według kondygnacji, pięter czy pokoi the function of automatic or manual search of the fittings connected to the system data import emergency and evacuation fittings can be sorted into groups according to storeys, floors or rooms Planowanie i wykonywanie testów Planning and performing tests planowanie automatycznego wykonania wybranego testu dla danej oprawy lub grupy opraw na podstawie indywidualnych potrzeb użytkownika manualne wykonywanie wybranego testu dla danej oprawy lub grupy opraw możliwość założenia blokady na oprawę oświetleniową przez operatora, aby nie przechodziła ona do trybu pracy awaryjnej planning of automatic perform a chosen test for a particular fitting or group of fittings, in accordance with individual user s needs manual execution of a chosen test for a particular fitting or group of fittings operator can put a lock on the fitting so that it does not shift into emergency operation mode 4. Vip pro data adresowalny moduł awaryjny Vip pro data addressable emergency module Urządzenie przeznaczone do zabudowy w oprawach oświetleniowych wyposażonych we fluorescencyjne źródła światła o mocy 4 80W, pracujące w obwodach stateczników zarówno magnetycznych, jak i elektronicznych. This device is designed for incorporating in lighting fittings equipped with 4 80w fluorescent light sources, operating in circuits with magnetic or evg ballasts. Cechy / Characteristics: w przypadku nagłego zaniku napięcia zasilającego umożliwia pracę opraw oświetlenia awaryjnego i ewakuacyjnego przez 1 3 godzin / it enables the operation of emergency and evacuation lighting fittings in case of sudden power supply loss for 1 3 hours 5. Adresowalne oprawy oświetlenia awaryjnego i ewakuacyjnego / Emergency and evacuation lighting fittings wszystkie oprawy dostępne w wersji data / all fittings available in data version Raporty i historia Reports and history zbieranie informacji na temat pracy systemu wykonywanie i przechowywanie raportów drukowanie raportów (opcjonalnie) gathering information about system operation reports can be created and stored printing reports (optional) Komunikacja przez ethernet / internet (opcjonalna) Communication via Ethernet / Internet (optional) Ciągła komunikacja z systemem z dowolnego miejsca na świecie, umożliwiająca jego podgląd i kontrolę. On-line monitoring system accessible all around the world, allowing for constant observation and supervision of the system.. Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 15

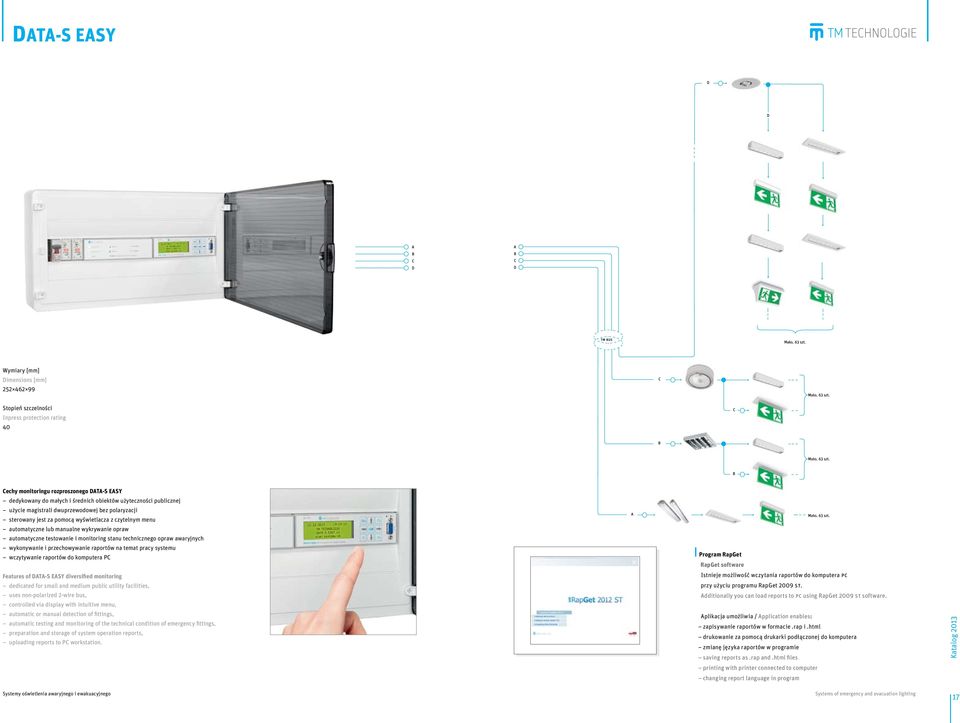

10 DATA-S EASY Wymiary [mm] [mm] Stopień szczelności Inpress protection rating 40 Cechy monitoringu rozproszonego DATA-S EASY dedykowany do małych i średnich obiektów użyteczności publicznej użycie magistrali dwuprzewodowej bez polaryzacji sterowany jest za pomocą wyświetlacza z czytelnym menu automatyczne lub manualne wykrywanie opraw automatyczne testowanie i monitoring stanu technicznego opraw awaryjnych wykonywanie i przechowywanie raportów na temat pracy systemu wczytywanie raportów do komputera PC Features of DATA-S EASY diversified monitoring dedicated for small and medium public utility facilities, uses non-polarized 2-wire bus, controlled via display with intuitive menu, automatic or manual detection of fittings, automatic testing and monitoring of the technical condition of emergency fittings, preparation and storage of system operation reports, uploading reports to PC workstation. Program RapGet RapGet software Istnieje możliwość wczytania raportów do komputera pc przy użyciu programu RapGet 2009 st. Additionally you can load reports to pc using RapGet 2009 st software. Aplikacja umożliwia / Application enables: zapisywanie raportów w formacie.rap i.html drukowanie za pomocą drukarki podłączonej do komputera zmianę języka raportów w programie saving reports as.rap and.html files printing with printer connected to computer changing report language in program Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 17

11 Data-s easy wyświetlacz / display 1. C-panel easy jednostka sterująca C-panel easy steering unit Niewielkie urządzenie wielofunkcyjne wyposażone w 4-wierszowy, alfanumeryczny wyświetlacz LCD oraz w ergonomiczną 9-przyciskową klawiaturę. Jest ono centralną jednostką sterującą oprawami oświetlenia awaryjnego i ewakuacyjnego. Small multifunctional device equipped with 4-line alphanumerical LCD display and ergonomic 9-key keyboard. Innovative software developed especially for the need of monitoring of emergency and evacuation lighting forms the core of the system. Cechy / Characteristics: niewielkie gabaryty / small frame prosty w obsłudze interfejs / easy to operate user s interface intuicyjny sposób nawigacji / intuitive navigation ergonomiczna klawiatura / ergonomic keyboard układ bezpieczeństwa watchdog / watchdog safety system Wyświetlacz interfejs użytkownika Display user s interface Wyświetlacz z czytelnym menu Display with clear menu prosty w obsłudze interfejs użytkownika z możliwością ograniczenia dostępu umożliwia konfigurację systemu oraz przekazuje informacje na temat jego stanu the easy to operate user s interface with a function of limited access it enables system s configuration and provides information about its state 2. C-bridge easy rozdzielacz sygnału C-bridge easy signal distributor Urządzenie pośredniczące w komunikacji jednostki sterującej z modułami adresowalnymi Vip pro data. Device which intermediates in communication between control unit and Vip pro data addressable modules. Cechy / Characteristics: transmisja z jednostką sterującą za pomocą portu rs 232 / transmission with control unit through rs 232 port transmisja z modułami adresowalnymi za pomocą 2-przewodowej magistrali danych tm bus (bez polaryzacji) / transmission with addressable modules through tm bus, a bidirectional data bus (no polarization) 3. Vip pro data adresowalny moduł awaryjny Vip pro data addressable emergency module Urządzenie przeznaczone do zabudowy w oprawach oświetleniowych wyposażonych we fluorescencyjne źródła światła o mocy 4 80W, pracujące w obwodach stateczników zarówno magnetycznych, jak i elektronicznych. This device is designed for incorporating in lighting fittings equipped with 4 80w fluorescent light sources, operating in circuits with magnetic or evg ballasts. Cechy / Characteristics: w przypadku zaniku napięcia zasilającego umożliwia pracę opraw oświetlenia awaryjnego i ewakuacyjnego przez 1 3 godzin / it enables the operation of emergency and evacuation lighting fittings in case of power supply loss for 1 3 hours Wyszukiwanie opraw oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings search funkcja automatycznego lub ręcznego wyszukiwania opraw podłączonych do systemu the function of automatic or manual search of the fittings connected to the system Planowanie i wykonywanie testów Planning and performing tests planowanie automatycznego wykonania wybranego testu dla danej oprawy lub grupy opraw planowane na podstawie indywidualnych potrzeb użytkownika manualne wykonywanie wybranego testu dla danej oprawy lub grupy opraw możliwość założenia blokady na oprawę oświetleniową przez operatora, aby nie przechodziła ona do trybu pracy awaryjnej planning of automatic perform a chosen test for a particular fitting or group of fittings, in accordance with individual user s needs manual execution of a chosen test for a particular fitting or group of fittings operator can put a lock on the fitting so that it does not shift into emergency operation mode 4. Adresowalne oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings Raporty i historia Reports and history zbieranie informacji na temat pracy systemu wykonywanie i przechowywanie raportów drukowanie raportów (opcjonalnie) gathering information about system operation reports can be created and stored printing reports (optional) Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 19

12 Powertech System centralnej baterii skonstruowany na bazie techniki modułowej 19, umożliwiający, w zależności od zastosowanych modułów, podłączenie opraw świetlówkowych, halogenowych oraz led. Centralna bateria obsługuje do 96 obwodów wyjściowych 32 podstacji lub 8 podrozdzielni (każda maksymalnie 12 obwodów). Maksymalna liczba obsługiwanych obwodów wynosi 6144, co umożliwia podłączenie i monitorowanie do opraw. Central battery system based on 19 module technique, allowing to connect tube, halogen or led fittings, depending on applied modules. Central battery operates up to 96 exit circuits, 32 substations or 8 subdistribution (each of them maximum 12 circuits). Maximum number of circuits is 6144 which allows for connecting and monitoring of up to fittings. e Maksymalna obciążalność linii Maximum net load capacity Obudowa Housing Wykonana jest z szarej blachy stalowej Made of gray steel sheet Wpust kablowy Cable entry Od góry (obudowa 900 mm również na dole) From the top (900 mm housing also from the bottom) Akumulator Rechargeable battery Bezobsługowe akumulatory kwasowoołowiowe, żywotność lat Lead-acid maintenance-free rechargeable batteries; lifespan years Moc Power Obudowa Housing Maksymalna liczba opraw Maximum number of fittings 3 a 650 VA 20 4 a 870 VA 20 6 a 1300 VA 20 Ładowarka Charger Obwody wyjściowe Exit circuits Do 96 obwodów wyjściowych z dowolnie programowalnym trybem pracy Up to 96 exit circuits with userprogrammed working mode Opcje Options wbudowana drukarka panel zewnętrzny mct-12 moduły do monitoringu opraw podstawka pod cb szyba ochronna z kluczem built-in printer mct-12 external panel modules for fittings monitoring pedestal for cb safety glass with key Maks. liczba obwodów Max. number of circuits Klasa izolacji Power supply Zasilanie Power supply Napięcie nominalne Nominal voltage Maks. liczba dcm Max. number of dcm Powertech mc 12/2,5a Kombi mm 2,5 a 12 6 Powertech mc 24/2,5a Kombi mm 2,5 a Powertech mc 36/2,5a Kombi mm 2,5 a Powertech mc /2,5a mm 2,5 a Powertech mc /25a mm 25 a Powertech mc /15a mm 15 a I v ac 50 hz 216 v dc Wymiary Akumulatory na zewnątrz mm lub Akumulatory do 45 ah wewnątrz obudowy mm With external rechargeable batteries mm or With rechargeable batteries up to 45 ah inside the housing mm Cechy systemu zgodność z normami en 50171, en i din vde 0108 ładowanie CC/CV zwiększające żywotność akumulatorów System features large highlighted lcd screen easy, intuitive configuration modułowa budowa systemu monitorowanie stanu izolacji obwodów conformity with standards en 50171, en and din vde adaptative circuit current control wersje kombi i z oddzielną baterią akumulatorów port do podłączenia drukarki 0108 cc/cv rechargeable battery charging prolonging their life testy dzienne i roczne kontrolowane przez mikroprocesor możliwość podłączenia do 96 obwodów system constructed with modules monitoring of cables isolation condition dowolnie programowalny tryb pracy poszczególnych obwodów ochrona przed niepowołanym dostępem combi versions and versions with separate accumulators bat- printer connection port mieszany tryb pracy opraw na jednym obwodzie możliwość ręcznej zmiany adresu na modułach monitorują- tery possibility of connecting up to 96 circuits do 20 opraw na jednym obwodzie cych daily and annual tests controlled by microprocessor unauthorized access protection monitorowanie obwodów i opraw możliwość zastosowania podstacji przechowywanie raportów o błędnych testach duży podświetlany ekran lcd łatwa, intuicyjna konfiguracja możliwość osobnej konfiguracji każdej linii wbudowany serwer www możliwość podłączenia do sieci ethernet szybka drukarka raportów user-programmed operation mode of each circuit mixed operation mode of fittings on one circuit up to 20 fittings on one circuit monitoring of circuits and fittings possibility of connecting substation possibility of manual change of module address possibility of different configuration of each line embedded www server ethernet network connection possibility quick report printer adaptacyjna kontrola prądu obwodów failed tests information storage Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 21

13 powertech podrozdzielnia subdistribution podstacja substation podrozdzielnia subdistribution mled 400 Moduł adresowalny przeznaczony do źródeł led o mocy do 5w. Umożliwia wstawienie czterech różnych napięć wyjściowych 3.3v, 5v,12v lub 24v oraz ograniczenie prądu do 150ma lub 300ma. Adres oraz funkcję modułu należy ustawić zgodnie ze specyfikacją obiektu. Kompatybilność z vde Do stosowania w oprawach przeznaczonych do pracy ciągłej, tylko awaryjnej lub mieszanej. Addressable module designed for LED sources with power up to 3,6w. It is possible set-up four different output voltages 3.3v, 5v,12v or 24v and limit of current to 150ma or 300ma. The address and module function should be set according to object specification. For the use in devices according to vde To be used in fittings designed for continuous or only emergency operation or mixed operation. podrozdzielnia subdistribution panel kontrolny control panel komputer PC PC Computer panel kontrolny control panel podstacja substation podrozdzielnia subdistribution podrozdzielnia subdistribution lma01 Moduł elektroniczny przeznaczony do współpracy z systemem centralnego zasilania powertech, stosowany w systemach z monitoringiem obwodów, w przypadku opraw pracujących w trybie sieciowo-awaryjnym. Maksymalne obciążenie modułu wynosi 2 a. Electronic module designed to cooperate with central power supply powertech, used in systems with circuit monitoring in case of fittings operating in lighting-emergency mode. Maximum module load is 2 a. a b Końcowe kable zasilające oprawy oświetleniowe (dla pojedynczego obwodu 1 linia = maks. 12 (20) lamp). Przewody przecinające sekcję należy wykonać zgodnie ze specyfikacją, przy czym minimalny przekrój nie powinien być mniejszy niż 3 1,5 mm > typu nym (ydy). Rozwiązanie to stosuje się, gdy odbiornik i stacja centralnego zasilania znajdują się w tej samej strefie pożarowej. W przeciwnym razie należy stosować przewód typu nhxh e30 (e90)* End wiring powering lighting fittings (for single circuit, 1 line = max. 12 (20) lamps). Wires crossing the section should be manufactured according to specification, while the minimum cross-section should not be less than 3 1,5 mm > nym (ydy) type. This solution is used if the receiver and central power station are situated in the same fire zone. Otherwise nhxh e30 (e90) wire type should be used* Kabel głównego zasilania podrozdzielni systemu centralnego zasilania typu nhxh e30 (e90)* zasilający podrozdzielnię (zasilanie z sieci dla 1 f = 3 pole, dla 3 f = 5 pole) Main power cable of central power system subswitching station nhxh e30 (e90), powering the subswitching station (net- e f g h Kabel bateryjny zasilający podstację typu nhxh e30 (e90)* (zasilanie z baterii = 2 pole) 2... mm² e30 Battery cable type nhxh e30 (e90)*, powering the substation type nhxh e30 (e90)* (battery power = 2 field) 2... mm² e30 Kabel komunikacyjny typu 3 1,5 mm² e30 (do wymiany danych z podstacją) Communications cable, type 3 1,5 mm² E30 (for data exchange with substation) Kabel komunikacyjny typu j-y (st) y ,8 mm² (do podłączenia i wymiany danych z panelem kontrolnym) Communications cable type j-y (st) y ,8 mm² (for connecting the control panel and data exchange) Główny kabel zasilania 1-fazowego lub 3-fazowego z rozdzielni głównej (przekrój jest zależny od mocy odbiorników i centralnej baterii) Main 1-phase or 3-phase power cable from main switching station (cross-section depends on power of receivers and central battery) dcblu4 mu05 Moduł adresowalny do współpracy z systemem centralnego zasilania Powertech, z monitorowaniem opraw oświetleniowych 0,5 150 va. Adres oraz funkcję modułu należy ustawić zgodnie ze specyfikacją obiektu. Kompatybilność z vde Do stosowania w oprawach przeznaczonych do pracy ciągłej lub tylko awaryjnej. Addressable module for cooperation with central power supply powertech for monitoring lighting fittings from 0,5 to 150 va. The address and module function should be set according to object specification. For the use in devices according to vde To be used in fittings designed for continuous operation or only emergency operation. Moduł adresowalny do współpracy z systemem centralnego zasilania Powertech, z monitoringiem opraw oświetleniowych 0,5 200 va. Adres oraz funkcję modułu należy ustawić zgodnie ze specyfikacją obiektu. Kompatybilność z vde Do stosowania w oprawach przeznaczonych do pracy ciągłej, tylko awaryjnej lub mieszanej. Współpracuje ze statecznikami ściemnianymi. Addressable module for cooperation with central power supply powertech for monitoring lighting fittings from 0,5 to 150 va. The address and module function should be set according to object specification. For the use in devices according to vde To be used in fittings designed for continuous or only emergency operation or mixed operation. Compatible with dimming ballasts. work power for 1 f = 3 field, for 3 f = 5 field) c d Kabel bateryjny typu nhxh e30 (e90)* zasilający podrozdzielnię typu nhxh e30 (e90)* (zasilanie z baterii = 2 pole) Battery cable type nhxh e30 (e90)*, powering the subswitch station type nhxh e30 (e90)* (battery power = 2 field) Kabel komunikacyjny typu skrętka kat. 5 (do wymiany danych z podrozdzielnią) Twisted-pair communications cable, category 5 (for data exchange with subswitch station) I J Kabel głównego zasilania podstacji systemu centralnego zasilania typu NHXH E30 (E90)* zasilający podstację (zasilanie z sieci dla 1 f = 3xpole, dla 3 f = 5xpole) Main power cable of central power system substation NHXH E30 (E90), powering the substation (network power for 1 f = 3xfield, for 3 f = 5xfield) Kabel komunikacyjny typu skrętka kat. 5 do kat.7 Twisted-pair communications cable, category 5 to 7 * Przewód nhxh jest stosowany ze względu na niepalność. Należy stosować zgodnie z wymaganiami obowiązującymi na danym obszarze. The nhxh wire is used because it is not flammable. Use with accordance to local requirements. mlu400 i mt400 Moduł adresowalny zintegrowany ze statecznikiem do lamp fluorescencyjnych 4 14w (t5-4, 6, 8 w, Compact 5, 7, 9, 11, 13w). Adres oraz funkcję modułu należy ustawić zgodnie ze specyfikacją obiektu. Kompatybilność z vde Do stosowania w oprawach przeznaczonych do pracy ciągłej, tylko awaryjnej lub mieszanej. Addressable module integrated with ballast for fluorescent lamps 4 14w (t5-4, 6, 8w, Compact 5, 7, 9, 11, 13w). The address and module function should be set according to object specification. For the use in devices according to vde To be used in fittings designed for continuous or only emergency operation or mixed operation. Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 23

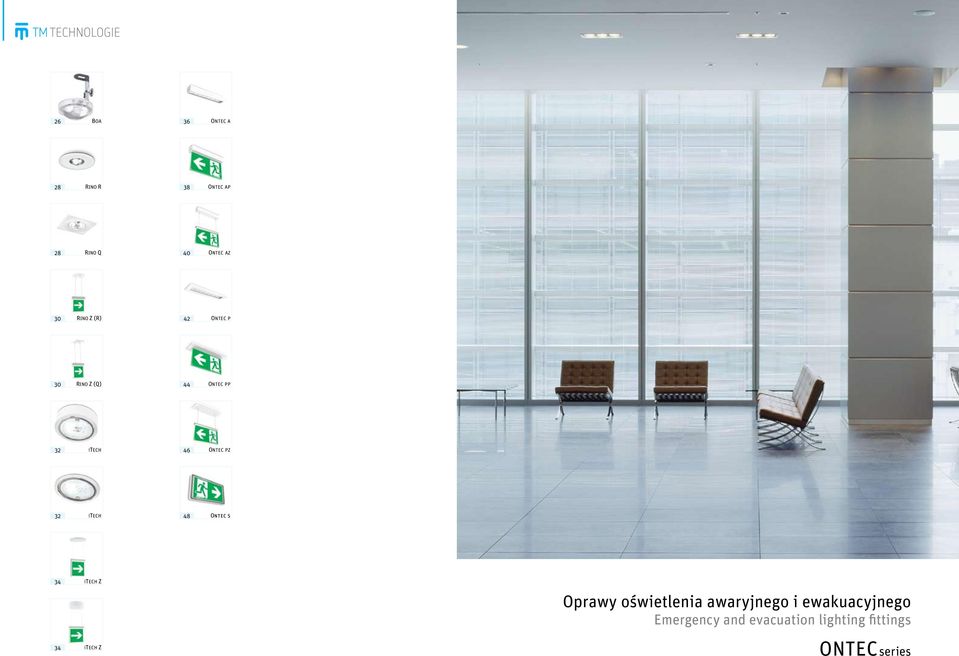

14 26 BOA 36 Ontec a 28 RINO R 38 Ontec ap 28 RINO Q 40 Ontec az 30 RINO Z (R) 42 Ontec p 30 RINO Z (Q) 44 Ontec pp 32 itech 46 Ontec pz 32 itech 48 Ontec s 34 itech Z 34 itech Z Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings Ontec series

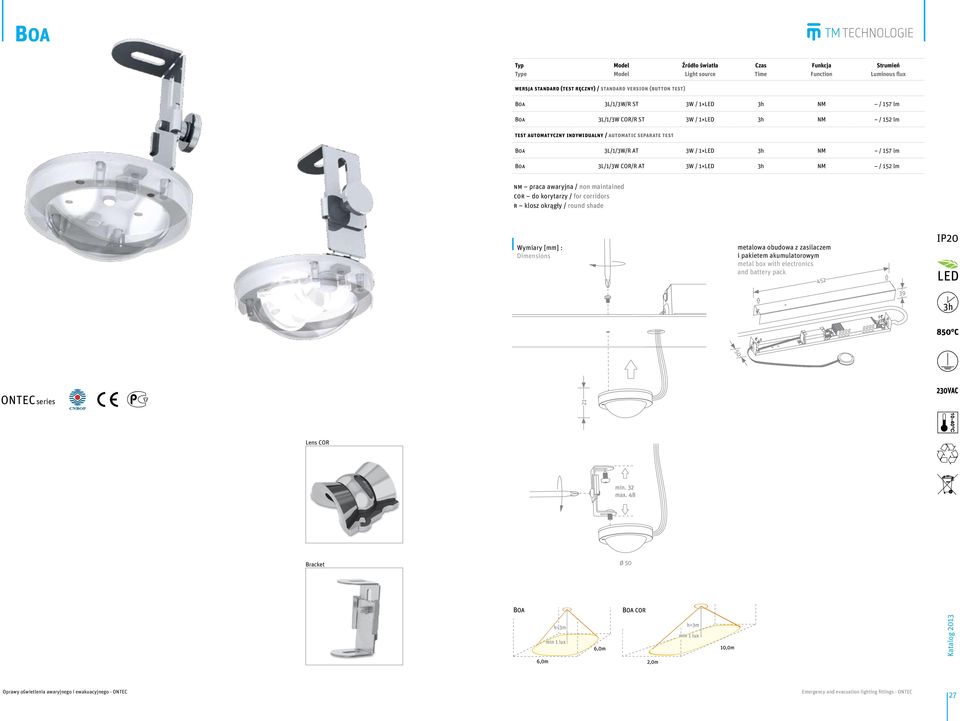

15 50 BOA e Źródło światła Light source Strumień Luminous flux wersja standard (test ręczny) / standard version (button test) Boa 3L/1/3W/R ST 3W / 1 LED 3h NM / 157 lm Boa 3L/1/3W COR/R ST 3W / 1 LED 3h NM / 152 lm test automatyczny indywidualny / automatic separate test Boa 3L/1/3W/R AT 3W / 1 LED 3h NM / 157 lm Boa 3L/1/3W COR/R AT 3W / 1 LED 3h NM / 152 lm nm praca awaryjna / non maintained cor do korytarzy / for corridors r klosz okrągły / round shade metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack Ontec series 21 Lens COR Bracket Ø 50 Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 27

16 RINO e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) Rino 1L/1/3W/R(Q) ST 3W / 1 LED 1h NM / 132 lm W/S Rino 3L/1/3W/R(Q) ST 3W / 1 LED 3h NM / 132 lm W/S Rino 3L/1/9W/R(Q) ST 9W / 3 LED 3h NM / 465 lm W/S Rino 1L/1/3W COR/R(Q) ST 3W / 1 LED 1h NM / 152 lm W/S Rino 3L/1/3W COR/R(Q) ST 3W / 1 LED 3h NM / 152 lm W/S test automatyczny indywidualny / automatic separate test Rino 1L/1/3W/R(Q) AT 3W / 1 LED 1h NM / 132 lm W/S Rino 3L/1/3W/R(Q) AT 3W / 1 LED 3h NM / 132 lm W/S Rino 3L/1/9W/R(Q) AT 9W / 3 LED 3h NM / 465 lm W/S Rino 1L/1/3W COR/R(Q) AT 3W / 1 LED 1h NM / 152 lm W/S Rino 3L/1/3W COR/R(Q) AT 3W / 1 LED 3h NM / 152 lm W/S centralny monitoring / central monitoring Rino 1L/1/3W/R(Q) DATA 3W / 1 LED 1h NM / 132 lm W/S Rino 3L/1/3W/R(Q) DATA 3W / 1 LED 3h NM / 132 lm W/S Rino 3L/1/9W/R(Q) DATA 9W / 3 LED 3h NM / 465 lm W/S Rino 1L/1/3W COR/R(Q) DATA 3W / 1 LED 1h NM / 152 lm W/S Rino 3L/1/3W COR/R(Q) DATA 3W / 1 LED 3h NM / 152 lm W/S centralna bateria / central battery Rino L/CB/3W/R(Q) 3W / 1 LED 132 lm / 132 lm W/S Ontec series Rino L/CB/3W COR/R(Q) 3W / 1 LED 152 lm / 152 lm W/S metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack nm praca awaryjna / non maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order r okrągły kształt korpusu / circular shape of the housing q kwadratowy kształt korpusu / square shape of the housing cor do korytarzy / for corridors 80 Mounting solution Lens COR MODEL R MODEL q Colour RAL 7035 Cover Q white Cover Q RAL 7035 Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 29

17 RINO Z e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) Rino z 3L/2/R(Q) ST LED 3h M 100% / 100% W/S test automatyczny indywidualny / automatic separate test Rino z 3L/2/R(Q) AT LED 3h M 100% / 100% W/S centralny monitoring / central monitoring Rino z 3L/2/R(Q) DATA LED 3h M 100% / 100% W/S centralna bateria / central battery Rino z L/CB/R(Q) LED 100% / 100% W/S m praca sieciowo-awaryjna / maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order r okrągły kształt korpusu / circular shape of the housing q kwadratowy kształt korpusu / square shape of the housing 80 metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack MODEL R Ontec series Mounting solution MODEL q Cover Q grey RAL 7035 Cover Q white 120 Cover R grey RAL d = 24 m Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 31

18 itech e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) itech 1L/1/3W/N(P) ST 3W / 1 led 1h NM / 165 lm W/S itech 3L/1/3W/N(P) ST 3W / 1 led 3h NM / 165 lm W/S itech 1L/1/9W/N(P) ST 9W / 3 led 1h NM / 455 lm W/S itech 3L/1/9W/N(P) ST 9W / 3 led 3h NM / 395 lm W/S itech 1L/1/3W COR/N(P) ST 3W / 1 led 1h NM / 159 lm W/S itech 3L/1/3W COR/N(P) ST 3W / 1 led 3h NM / 159 lm W/S itech 1L/1/9W COR/N(P) ST 9W / 3 led 1h NM / 477 lm W/S itech 3L/1/9W COR/N(P) ST 9W / 3 led 3h NM / 395 lm W/S test automatyczny indywidualny / automatic separate test itech 1L/1/3W/N(P) AT 3W / 1 led 1h NM / 165 lm W/S itech 3L/1/3W/N(P) AT 3W / 1 led 3h NM / 165 lm W/S itech 1L/1/9W/N(P) AT 9W / 3 led 1h NM / 455 lm W/S itech 3L/1/9W/N(P) AT 9W / 3 led 3h NM / 395 lm W/S itech 1L/1/3W COR/N(P) AT 3W / 1 led 1h NM / 159 lm W/S itech 3L/1/3W COR/N(P) AT 3W / 1 led 3h NM / 159 lm W/S itech 1L/1/9W COR/N(P) AT 9W / 3 led 1h NM / 477 lm W/S itech 3L/1/9W COR/N(P) AT 9W / 3 led 3h NM / 395 lm W/S centralny monitoring / central monitoring itech 1L/1/3W/N(P) DATA 3W / 1 led 1h NM / 165 lm W/S Ontec series Electric system itech 3L/1/3W/N(P) DATA 3W / 1 led 3h NM / 165 lm W/S itech 1L/1/9W/N(P) DATA 9W / 3 led 1h NM / 455 lm W/S itech 3L/1/9W/N(P) DATA 9W / 3 led 3h NM / 395 lm W/S itech 1L/1/3W COR/N(P) DATA 3W / 1 led 1h NM / 159 lm W/S itech 3L/1/3W COR/N(P) DATA 3W / 1 led 3h NM / 159 lm W/S itech 1L/1/9W COR/N(P) DATA 9W / 3 led 1h NM / 477 lm W/S Lens COR itech 3L/1/9W COR/N(P) DATA 9W / 3 led 3h NM / 395 lm W/S centralna bateria / central battery itech L/CB/3W/N(P) 3W / 1 led 165 lm / 165 lm W/S Easy open itech L/CB/9W/N(P) 9W / 3 led 455 lm / 455 lm W/S itech L/CB/3W COR/N(P) 3W / 1 led 159 lm / 159 lm W/S itech L/CB/9W COR/N(P) 9W / 3 led 477 lm / 477 lm W/S Suspension bracket Bracket 30 cor zawiera optykę do korytarzy / contains the optics for corridors nm praca awaryjna / non maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order n wersja natynkowa / surface mounted p wersja podtynkowa / recessed mounted Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 33

19 itech Z e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) itech Z 3L/2/N(P) ST LED 3h M 100% / 100% W/S test automatyczny indywidualny / automatic separate test itech Z 3L/2/N(P) AT LED 3h M 100% / 100% W/S centralny monitoring / central monitoring itech Z 3L/2/N(P) DATA LED 3h M 100% / 100% W/S centralna bateria / central battery itech Z L/CB/N(P) CB LED 100% / 100% W/S nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained n wersja natynkowa / surface mounted p wersja podtynkowa / recessed mounted w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order MODEL P MODEL N Ontec series Easy open 170 Connector Electric system d = 34 m 170 Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 35

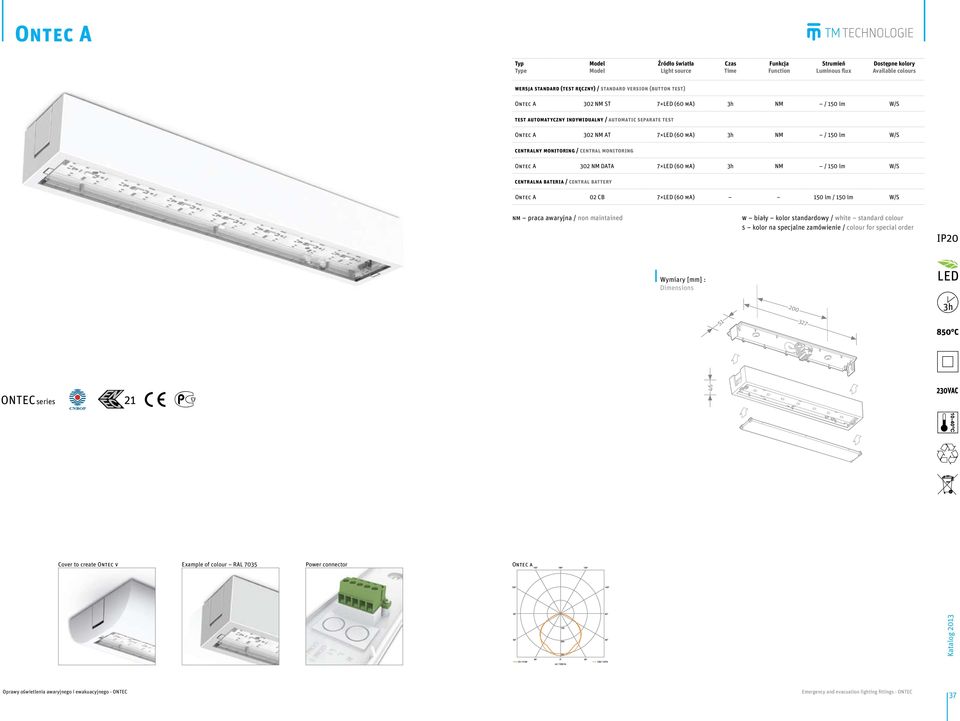

20 Ontec a e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) ontec a 302 NM ST 7 LED (60 ma) 3h NM / 150 lm W/S test automatyczny indywidualny / automatic separate test ontec a 302 NM AT 7 LED (60 ma) 3h NM / 150 lm W/S centralny monitoring / central monitoring ontec a 302 NM DATA 7 LED (60 ma) 3h NM / 150 lm W/S centralna bateria / central battery ontec a 02 CB 7 LED (60 ma) 150 lm / 150 lm W/S nm praca awaryjna / non maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order Cover to create Ontec v Example of colour RAL 7035 Power connector Ontec a 46 Ontec series Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 37

21 Ontec ap e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) Ontec AP 302 M ST 7 LED (30 ma) 3h M 100% / 100% W/S test automatyczny indywidualny / automatic separate test Ontec AP 302 M AT 7 LED (30 ma) 3h M 100% / 100% W/S centralny monitoring / central monitoring Ontec AP 302 M DATA 7 LED (30 ma) 3h M 100% / 100% W/S centralna bateria / central battery Ontec AP 02 CB 7 LED (30 ma) 100% / 100% W/S m praca sieciowo-awaryjna / maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order Ontec series 215 Example of colour RAL 7035 Power connector Side bracket Flat bracket d = 31 m Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 39

22 Ontec az e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) Ontec AZ 302 M ST 7 LED (30 ma) 3h M 100% / 100% W/S test automatyczny indywidualny / automatic separate test Ontec AZ 302 M AT 7 LED (30 ma) 3h M 100% / 100% W/S centralny monitoring / central monitoring Ontec AZ 302 M DATA 7 LED (30 ma) 3h M 100% / 100% W/S centralna bateria / central battery Ontec AZ 02 CB 7 LED (30 ma) 100% / 100% W/S m praca sieciowo-awaryjna / maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order Ontec series Example of colour RAL 7035 Power connector Side bracket Flat bracket d = 31 m Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 41

23 Ontec p e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) Ontec P 302 NM ST 7 LED (60 ma) 3h NM / 150 lm W/S test automatyczny indywidualny / automatic separate test Ontec P 302 NM AT 7 LED (60 ma) 3h NM / 150 lm W/S centralny monitoring / central monitoring Ontec P 302 NM DATA 7 LED (60 ma) 3h NM / 150 lm W/S centralna bateria / central battery Ontec P 02 CB 7 LED (60 ma) 150 lm / 150 lm W/S nm praca awaryjna / non maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order Ontec series Mouting solution Example of colour RAL 7035 Power connector Ontec p Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 43

24 Ontec pp e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) Ontec Pp 302 M ST 7 LED (30 ma) 3h M 100% / 100% W/S test automatyczny indywidualny / automatic separate test Ontec Pp 302 M AT 7 LED (30 ma) 3h M 100% / 100% W/S centralny monitoring / central monitoring Ontec Pp 302 M DATA 7 LED (30 ma) 3h M 100% / 100% W/S centralna bateria / central battery Ontec Pp 02 CB 7 LED (30 ma) 100% / 100% W/S m praca sieciowo-awaryjna / maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order Ontec series Example of colour RAL 7035 Power connector Mounting solution d = 31 m Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 45

25 Ontec pz e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) Ontec PZ 302 M ST 7 LED (30 ma) 3h M 100% / 100% W/S test automatyczny indywidualny / automatic separate test Ontec PZ 302 M AT 7 LED (30 ma) 3h M 100% / 100% W/S centralny monitoring / central monitoring Ontec PZ 302 M DATA 7 LED (30 ma) 3h M 100% / 100% W/S centralna bateria / central battery Ontec PZ 02 CB 7 LED (30 ma) 100% / 100% W/S m praca sieciowo-awaryjna / maintained w biały kolor standardowy / white standard colour s kolor na specjalne zamówienie / colour for special order Ontec series Power connector Mounting solution Example of colour RAL 7035 d = 31 m Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 47

26 Ontec s e Źródło światła Light source Strumień Luminous flux Akcesoria * / Accessories * Montaż podtynkowy Recessed mounting Montaz flagi Flag mounting wersja standard (test ręczny) / standard version (button test) ONTEC S M1 301 ST 1W / 7 LED 3h M/NM 193 lm / 128 lm.. ONTEC S M2 302 COLD ST 2W / 14 LED 3h M/NM 235 lm / 218 lm.. test automatyczny indywidualny / automatic separate test ONTEC S M1 301 AT 1W / 7 LED 3h M/NM 193 lm / 128 lm.. ONTEC S M2 302 COLD AT 2W / 14 LED 3h M/NM 235 lm / 218 lm.. IP65 centralny monitoring / central monitoring ONTEC S M1 301 DATA 1W / 7 LED 3h M/NM 193 lm / 128 lm.. ONTEC S M2 302 COLD DATA 2W / 14 LED 3h M/NM 235 lm / 218 lm.. centralna bateria / central battery ONTEC S M1 01 Cbm 1W / 7 LED 193 lm / 193 lm C nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained * opcjonalnie / optional m 1 bez modułu adresowego / 1 with no addressable module 2 moduł adresowy v1 / 2 addressable module v1 3 moduł adresowy v2 / 3 addressable module v2 230vac Ontec series cold c C Montaż flagi Flag mounting Montaż podtynkowy Recessed mounting 255 Sticker 130 d = 25 m Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 49

27 52 GLASS DELUXE 54 SMART VICTORIA WAWEL 60 Wawel Cold 62 CIRCLE 64 ALFA N 66 ALFA P Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings

28 GLASS DELUXE e Źródło światła Light source Strumień Luminous flux Dostępne kolory Available colours wersja standard (test ręczny) / standard version (button test) Glass deluxe 3L/2 ST 1W / 12 LED 3h M 100% / 100% G/S m praca sieciowo-awaryjna / maintained g szary kolor standardowy / grey standard colour s kolor na specjalne zamówienie / colour for special order Flat bracket Example of colour d = 32 m Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 53

29 SMART 44 e Źródło światła Light source Strumień Luminous flux wersja standard (test ręczny) / standard version (button test) Smart /1 ST 1 8W (T5) 1h NM / 22% Smart /1 ST 1 8W (T5) 3h NM / 22% Smart /2 ST 1 8W (T5) 1h M 100% / 22% Smart /2 ST 1 8W (T5) 3h M 100% / 22% test automatyczny indywidualny / automatic separate test Smart /1 AT 1 8W (T5) 1h NM / 22% Smart /1 AT 1 8W (T5) 3h NM / 22% Smart /2 AT 1 8W (T5) 1h M 100% / 22% Smart /2 AT 1 8W (T5) 3h M 100% / 22% centralny monitoring / central monitoring Smart /1 DATA 1 8W (T5) 1h NM / 22% Smart /1 DATA 1 8W (T5) 3h NM / 22% Smart /2 DATA 1 8W (T5) 1h M 100% / 22% Smart /2 DATA 1 8W (T5) 3h M 100% / 22% centralna bateria / central battery Smart 44 8/CB 1 8W (T5) 100% / 100% nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Power connector Sticker d = 32 m Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 55

30 VICTORIA 44 e Źródło światła Light source Strumień Luminous flux wersja standard (test ręczny) / standard version (button test) Victoria /1 ST 1 8W (T5) 1h NM / 22% Victoria /1 ST 1 8W (T5) 3h NM / 22% Victoria /2 ST 1 8W (T5) 1h M 100% / 22% Victoria /2 ST 1 8W (T5) 3h M 100% / 22% test automatyczny indywidualny / automatic separate test Victoria /1 AT 1 8W (T5) 1h NM / 22% Victoria /1 AT 1 8W (T5) 3h NM / 22% Victoria /2 AT 1 8W (T5) 1h M 100% / 22% Victoria /2 AT 1 8W (T5) 3h M 100% / 22% centralny monitoring / central monitoring Victoria /1 DATA 1 8W (T5) 1h NM / 22% Victoria /1 DATA 1 8W (T5) 3h NM / 22% Victoria /2 DATA 1 8W (T5) 1h M 100% / 22% Victoria /2 DATA 1 8W (T5) 3h M 100% / 22% centralna bateria / central battery Victoria 44 8/CB 1 8W (T5) 100% / 100% nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Power connector Sticker 215 d = 32 m Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 57

31 WAWEL e Źródło światła Light source Strumień Luminous flux wersja standard (test ręczny) / standard version (button test) Wawel 1 36/...NM/P ST 1 36 W (T8) 1h / 3h NM / 8% Wawel 1 36/...M/P ST 1 36 W (T8) 1h / 3h M 100% / 8% Wawel 2 36/...M/P ST 2 36 W (T8) 1h / 3h M 100% / 8% Wawel 2 58/...M/P ST 2x58 W (T8) 1h / 3h M 100% / 6% test automatyczny indywidualny / automatic separate test Wawel 1 36/...NM/P AT 1 36 W (T8) 1h / 3h NM / 8% Wawel 1 36/...M/P AT 1 36 W (T8) 1h / 3h M 100% / 8% Wawel 2 36/...M/P AT 2 36 W (T8) 1h / 3h M 100% / 8% Wawel 2 58/...M/P AT 2x58 W (T8) 1h / 3h M 100% / 6% centralny monitoring / central monitoring Wawel 1 36/...NM/P DATA 1 36 W (T8) 1h / 3h NM / 8% Wawel 1 36/...M/P DATA 1 36 W (T8) 1h / 3h M 100% / 8% Wawel 2 36/...M/P DATA 2 36 W (T8) 1h / 3h M 100% / 8% Wawel 2 58/...M/P DATA 2x58 W (T8) 1h / 3h M 100% / 6% centralna bateria / central battery Wawel 1 36/...M/P CB 1 36 W (T8) 100% / 100% Wawel 2 36/...M/P CB 2 36 W (T8) 100% / 100% Wawel 2 58/...M/P CB 2x58 W (T8) 100% / 100% nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained * inne wersje oprawy dostępne w ofercie na zamówienie / other light fitting versions available on request y z strumień światła podany wyłącznie dla źródła światła pracującego w trybie awaryjnym lub sieciowo awaryjnym / luminous flux is specified only for light source working as maintained or non maintained Connection system x Wymiary zależne od wersji oprawy / dimensions vary depending on a light fitting version Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 59

32 Wawel Cold e Źródło światła Light source Strumień Luminous flux wersja standard (test ręczny) / standard version (button test) Wawel 1 8/tNM/P COLD ST 1 8W (T5) 1h / 3h NM / 8% Wawel 1 8/tM/P COLD ST 1 8W (T5) 1h / 3h M 100% / 8% Wawel 2 36/tNM/P COLD ST 2 36W (T8) 1h / 3h NM / 8% Wawel 2 58/tNM/P COLD ST 2 58W (T8) 1h / 3h NM / 8% Wawel 2 36/tM/P COLD ST 2 36W (T8) 1h / 3h M 100% / 8% Wawel 2 58/tM/P COLD ST 2 58W (T8) 1h / 3h M 100% / 8% IP65 test automatyczny indywidualny / automatic separate test Wawel 1 8/tNM/P COLD AT 1 8W (T5) 1h / 3h NM / 8% Wawel 1 8/tM/P COLD AT 1 8W (T5) 1h / 3h M 100% / 8% Wawel 2 36/tNM/P COLD AT 2 36W (T8) 1h / 3h NM / 8% Wawel 2 58/tNM/P COLD AT 2 58W (T8) 1h / 3h NM / 8% Wawel 2 36/tM/P COLD AT 2 36W (T8) 1h / 3h M 100% / 8% Wawel 2 58/tM/P COLD AT 2 58W (T8) 1h / 3h M 100% / 8% centralny monitoring / central monitoring cold C Wawel 1 8/tNM/P COLD DATA 1 8W (T5) 1h / 3h NM / 8% Wawel 1 8/tM/P COLD DATA 1 8W (T5) 1h / 3h M 100% / 8% Wawel 2 36/tNM/P COLD DATA 1 36W (T8) 1h / 3h NM / 8% Wawel 2 58/tNM/P COLD DATA 1 58W (T8) 1h / 3h NM / 8% 35Hz Wawel 2 36/tM/P COLD DATA 2 36W (T8) 1h / 3h M 100% / 8% Wawel 2 58/tM/P COLD DATA 2 58W (T8) 1h / 3h M 100% / 8% centralna bateria / central battery Wawel 1 8/tNM/P COLD CB 1 8W (T5) 100% / 100% Wawel 1 8/tM/P COLD CB 1 8W (T5) 100% / 100% Wawel 1 36/tNM/P COLD CB 1 36W (T8) 100% / 100% Wawel 1 58/tNM/P COLD CB 1 58W (T8) 100% / 100% Wawel 2 36/tM/P COLD CB 2 36W (T8) 100% / 100% Wawel 2 58/tM/P COLD CB 2 58W (T8) 100% / 100% Connection system Wawel Cold 2 36, 2 58 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained t czas pracy / nominal time X y Z * inne wersje oprawy dostępne w ofercie na zamówienie / other light fitting versions available on request strumień światła podany wyłącznie dla źródła światła pracującego w trybie awaryjnym lub sieciowo awaryjnym / luminous flux is specified only for light source working as maintained or non maintained A C B Wymiary zależne od wersji oprawy / dimensions vary depending on a light fitting version Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 61
