2 SPIS TREŚCI CONTENTS O FIRMIE / ABOUT INTELIGHT OPRAWY OŚWIETLENIA EWAKUACYJNEGO I AWARYJNEGO / EVACUATION AND EMERGENCY LIGHTING FITTINGS Orion Pionier Vega Pionier D Display R Kasjopeja Display Oximia Punto Alux Starlet External Starlet Starlet White ILuma MODUŁY AWARYJNE / EMERGENCY UNITS Primus / Primus Tec Moduł AT Primus EXT Primus OPRAWY PRZEMYSŁOWE / INDUSTRIAL LUMINAIRES Wars Herma Wars Wars DeLuxe Praktika Sawa PT Sawa NT Luma NT / PT Sawa Luma / BLS Luvia Quantum Orbit PLAFONIERY / PLAFONDS Cosmic Cosmic Milo ŹRÓDŁA ŚWIATŁA / LIGHT SOURCE Fest Pro SYSTEMY OŚWIETLENIA AWARYJNEGO / EMERGENCY LIGHTING SYSTEMS ICM ICB OZNACZENIA / DESIGNATIONS PIKTOGRAMY / PICTOGRAMS NOTATKI / NOTES

3 O firmie Intelight Sp. z o.o. to jedna z najszybciej rozwijających się firm z branży oświetleniowej w Polsce. Spółka rozpoczęła działalność jako producent oświetlenia awaryjnego i ewakuacyjnego z czasem rozszerzając swoją ofertę o oświetlenie przemysłowe, biurowe i wiele innych produktów opartych na technologii. Dbałość o wysoką jakość rozwiązań oraz wsparcie jakie zapewniamy naszym Klientom pozwoliło nam osiągnąć stabilną pozycję rynkową. Odpowiadając na potrzeby Klientów stale doskonalimy swoje produkty zarówno pod względem technicznym jak i jakościowym. Wszystkie oferowane wyroby spełniają surowe europejskie normy, a ich bezpieczeństwo stosowania potwierdzają odpowiednie certyfikaty. company Intelight Sp. z o.o is one of the fastest-growing companies in the lighting industry in Poland. Initially operating as a manufacturer of emergency and evacuation lightning, the company extended their offer, complementing it with office, industrial and many other products based on technology. By focusing on the quality of our solutions and by supporting our customers, we achieved a strong market position. We respond to the demands of the evacuation lighting fittings segment by constantly improving our products, both technically and qualitatively. All our products meet the highest European standards, and their safety is confirmed by the appropriate certificates. Oferta W ofercie Intelight znajdują się przede wszystkim oprawy oświetlenia awaryjnego oraz moduły awaryjnego zasilania. Doskonałym uzupełnieniem oferty są oprawy biurowe, przemysłowe, tuby oraz nowoczesne oprawy oparte na technologii. Wraz z rozwojem Intelight proponujemy naszym Klientom coraz szerszy asortyment. O ff e r Intelight mostly offers emergency lighting fittings and emergency power modules. The office and industrial fittings range, tubes and modern fittings based on technology constituting a great complement to the offer. As Intelight evolves, we are constantly broadening our range of products. Ekologia W swoich działaniach Firma przestrzega norm ekologicznych, co czyni ją przyjazną środowisku. W trosce o zasoby naturalne preferujemy w procesie produkcyjnym technologie i materiały nadające się do ponownego przetwarzania. Wybierając produkty Intelight masz pewność, że dbasz o środowisko naturalne. Ecology All company s activities are carried out with consideration of the impact on natural environment, making the company an environmentally-oriented enterprise. This includes the use of recyclable material for our production processes. Choosing Intelight products, you look after the environment. 4 5

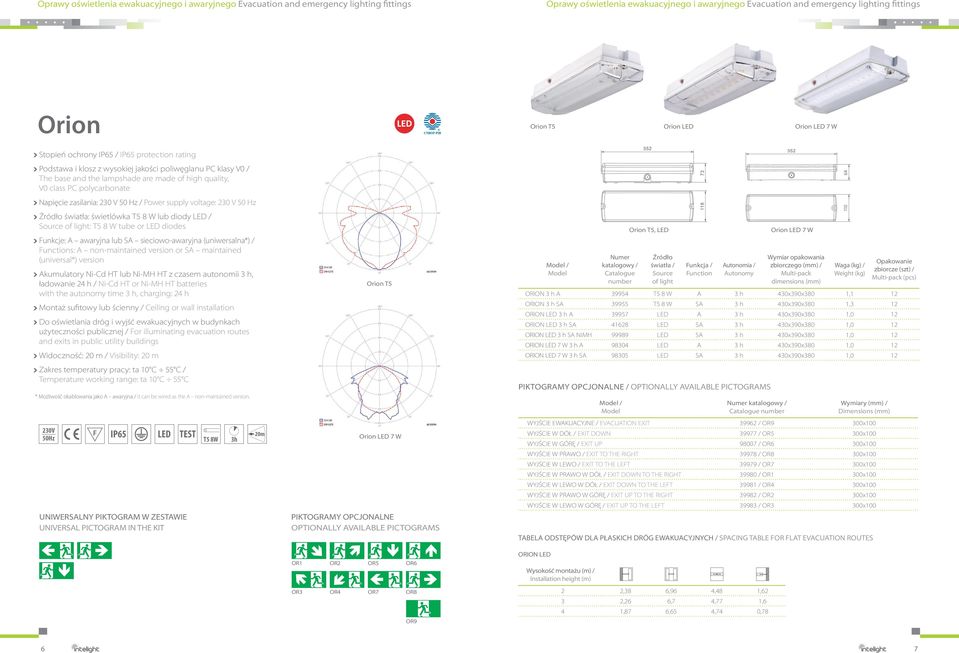

4 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Orion Stopień ochrony IP65 / IP65 protection rating Podstawa i klosz z wysokiej jakości poliwęglanu PC klasy V0 / The base and the lampshade are made of high quality, V0 class PC polycarbonate Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Źródło światła: świetlówka T5 8 W lub diody / : T5 8 W tube or diodes Funkcje: A awaryjna lub SA sieciowo-awaryjna (uniwersalna*) / s: A non-maintained version or SA maintained (universal*) version Akumulatory Ni-Cd HT lub Ni-MH HT z czasem autonomii 3 h, ładowanie 24 h / Ni-Cd HT or Ni-MH HT batteries with the autonomy time 3 h, charging: 24 h Montaż sufitowy lub ścienny / Ceiling or wall installation Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation routes and exits in public utility buildings Widoczność: 20 m / Visibility: 20 m Zakres temperatury pracy: ta 10 C 55 C / Temperature working range: ta 10 C 55 C * Możliwość okablowania jako A awaryjna / It can be wired as the A non-maintained version IP65 TEST 20m T5 8W 3h UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit Orion T5 Orion 7 w piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms Orion T5 Orion Orion 7 w katalogowy / catalogue number Źródło światła / Source of light piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms wymiar opakowania zbiorczego (mm) / Multi-pack dimensions (mm) Opakowanie zbiorcze (szt) / Multi-pack (pcs) ORION 3 h A T5 8 W A 3 h 430x390x380 1,1 12 ORION 3 h SA T5 8 W SA 3 h 430x390x380 1,3 12 ORION 3 h A A 3 h 430x390x380 1,0 12 ORION 3 h SA SA 3 h 430x390x380 1,0 12 ORION 3 h SA NiMH SA 3 h 430x390x380 1,0 12 ORION 7 W 3 h A A 3 h 430x390x380 1,0 12 ORION 7 W 3 h SA SA 3 h 430x390x380 1,0 12 Orion T5, katalogowy / Orion 7 w WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / OR9 300x100 WYJŚCIE W DÓŁ / EXIT DOWN / OR5 300x100 WYJŚCIE W GÓRĘ / EXIT UP / OR6 300x100 WYJŚCIE W PRAWO / EXIT TO THE RIGHT / OR8 300x100 WYJŚCIE W LEWO / EXIT TO THE LEFT / OR7 300x100 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / OR1 300x100 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / OR4 300x100 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / OR2 300x100 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / OR3 300x100 TABELA ODSTĘpÓw DLA płaskich DRÓG EwAkUAcyjNycH / SpAcING TABLE FOR FLAT EVAcUATION ROUTES OR1 OR2 OR5 OR6 ORION wysokość montażu (m) / Installation height (m) OR3 OR4 OR7 OR8 2 2,38 6,96 4,48 1,62 3 2,26 6,7 4,77 1,6 4 1,87 6,65 4,74 0,78 OR9 6 7

5 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Pionier Stopień ochrony IP54 / IP54 protection rating Klosz przezroczysty lub mleczny (Led) / Transparent or milky lampshade (Led version) Korpus wykonany z poliwęglanu / Body made of polycarbonate Napięcie zasilania: 230 V 50 Hz lub 220 V DC / Power supply voltage: 230 V 50 Hz or 220V DC Źródło światła: świetlówka T5 8 W, PLS 11 W lub 2 W / Sources of light: T5 8 W or 2 W Funkcje: A awaryjna, SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd z czasem autonomii 1 h, 2 h, 3 h / Ni-Cd batteries with the autonomy time 1 h, 2 h, 3 h Montaż ścienny lub sufitowy / Ceiling or wall installation Widoczność: 22 m / Visibility: 22 m Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings Zakres temperatury pracy: ta 5 C 40 C / Temperature working range: ta 5 C 40 C pionier Z certyfikatem cnbop / pionier with cnbop certificate Symbol / Symbol MODELE BEZ certyfikatu cnbop / MODELS without cnbop certificate pionier Autotest / Autotest centralna bateria / central battery Pionier 3 h SA NSHL-8N/3 SA 3 h - - Pionier 3 h SA AT NSHL-8N/AT/3 SA 3 h - Pionier CB NSHL-8N/CB IP AN AUTOTEST AT CT 3h 22m Symbol / Symbol Autotest / Autotest centralna bateria / central battery Pionier 3 h A ASH-8N/3 T5 8 W A 3 h - - Pionier 3 h A/AT ASH-8N/AT/3 T5 8 W A 3 h - Pionier CB NSH-8N/CB T5 8 W Pionier 3 h SA NSH-8N/3 T5 8 W SA 3 h - - Pionier 3 h SA/AT NSH-8N/AT/3 T5 8 W SA 3 h - piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms OR1 OR3 OR2 OR4 OR5 OR7 OR6 OR8 OR9 katalogowy / WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / OR9 300x100 WYJŚCIE W DÓŁ / EXIT DOWN / OR5 300x100 WYJŚCIE W GÓRĘ / EXIT UP / OR6 300x100 WYJŚCIE W PRAWO / EXIT TO THE RIGHT / OR8 300x100 WYJŚCIE W LEWO / EXIT TO THE LEFT / OR7 300x100 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / OR1 300x100 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / OR4 300x100 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / OR2 300x100 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / OR3 300x

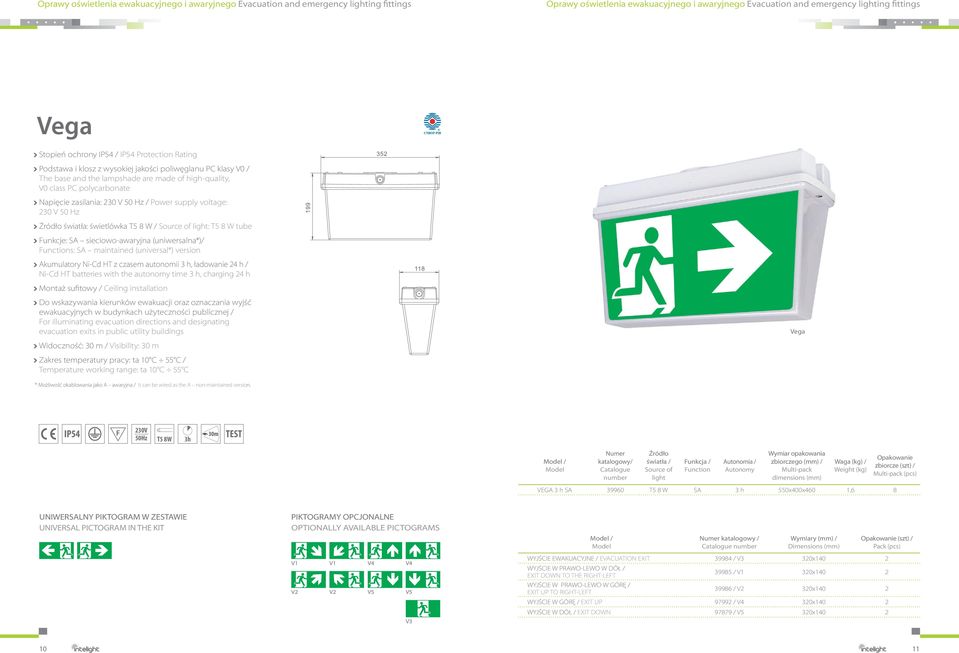

6 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Vega Stopień ochrony IP54 / IP54 Protection Rating Podstawa i klosz z wysokiej jakości poliwęglanu PC klasy V0 / The base and the lampshade are made of high-quality, V0 class PC polycarbonate Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Źródło światła: świetlówka T5 8 W / : T5 8 W tube Funkcje: SA sieciowo-awaryjna (uniwersalna*)/ s: SA maintained (universal*) version Akumulatory Ni-Cd HT z czasem autonomii 3 h, ładowanie 24 h / Ni-Cd HT batteries with the autonomy time 3 h, charging 24 h Montaż sufitowy / Ceiling installation Do wskazywania kierunków ewakuacji oraz oznaczania wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings Vega Widoczność: 30 m / Visibility: 30 m Zakres temperatury pracy: ta 10 C 55 C / Temperature working range: ta 10 C 55 C * Możliwość okablowania jako A awaryjna / It can be wired as the A non-maintained version. IP54 T5 8W 3h TEST katalogowy/ catalogue number Źródło światła / Source of light wymiar opakowania zbiorczego (mm) / Multi-pack dimensions (mm) Opakowanie zbiorcze (szt) / Multi-pack (pcs) VEGA 3 h SA T5 8 W SA 3 h 550x400x460 1,6 8 UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms katalogowy / Opakowanie (szt) / pack (pcs) V1 V1 V4 V4 WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / V3 320x140 2 WYJŚCIE W PRAWO-LEWO W DÓŁ / EXIT DOWN TO THE RIGHT-LEFT / V1 320x140 2 V2 V2 V5 V5 WYJŚCIE W PRAWO-LEWO W GÓRĘ / EXIT UP TO RIGHT-LEFT / V2 320x140 2 WYJŚCIE W GÓRĘ / EXIT UP / V4 320x140 2 WYJŚCIE W DÓŁ / EXIT DOWN / V5 320x140 2 V

7 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Pionier D Stopień ochrony IP54 / IP54 protection rating Korpus wykonany z poliwęglanu / Body made of polycarbonate Napięcie zasilania: 230 V 50 Hz lub 220 V DC / Power supply voltage: 230 V 50 Hz or 220 V DC 195 pionier D Źródło światła: świetlówka T5 8 W lub 2 W / Sources of light: T5 8 W or 2 W Funkcje: A awaryjna, SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd z czasem autonomii 1 h, 2 h, 3 h / Ni-Cd batteries with the autonomy time 1 h, 2 h, 3 h 195 pionier D Z certyfikatem cnbop / pionier D with cnbop certificate Montaż ścienny lub sufitowy / Ceiling or wall installation Widoczność: 28 m / Visibility: 28 m Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings Zakres temperatury pracy: ta 5 C 40 C / Temperature working range: ta 5 C 40 C 120 Symbol / Symbol Pionier D 3 h SA 340 NSHL-8D/3 SA 3 h - - Pionier D 3 h SA AT NSHL-8D/AT/3 SA 3 h - Pionier D CB NSHL-8D/CB MODELE BEZ certyfikatu cnbop / MODELS without cnbop certificate Symbol / Symbol Autotest / Autotest Autotest / Autotest centralna bateria / central battery centralna bateria / central battery IP AN AUTOTEST AT CT 3h 28 m Pionier D 3 h A ASH-8D/3 T5 8 W A 3 h - - Pionier D 3 h A/AT ASH-8D/AT/3 T5 8 W A 3 h - Pionier D CB NSH-8D/CB T5 8 W Pionier D 3 h SA NSH-8D/3 T5 8 W SA 3 h - - Pionier D 3 h SA/AT NSH-8D/AT/3 T5 8 W SA 3 h - piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms E6 E7 E5 E4 E3 E11 E9 E2 E10 E8 E1 katalogowy / WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / E1 300 x 150 WYJŚCIE W PRAWO / EXIT TO THE RIGHT / E2 300 x 150 WYJŚCIE W LEWO / EXIT TO THE LEFT / E3 300 x 150 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / E4 300 x 150 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / E5 300 x 150 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / E6 300 x 150 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / E7 300 x 150 WYJŚCIE W DÓŁ PRAWO / EXIT DOWN R / E8 300 x 150 WYJŚCIE W DÓŁ LEWO / EXIT DOWN L / E9 300 x 150 WYJŚCIE W GÓRĘ PRAWO / EXIT UP R / E x 150 WYJŚCIE W GÓRĘ LEWO / EXIT UP L / E x

8 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Display R Stopień ochrony IP20 / IP20 protection rating Profil stalowy malowany proszkowo, płyta PMMA / Steel powder coated profile, PMMA board 65 Napięcie zasilania: 230 V 50 Hz lub 220 V DC / Power supply voltage: 230 V 50 Hz or 220 V DC 190 Display R Źródło światła: świetlówka T5 8 W lub 2 W / Sources of light: T5 8 W or 2 W Funkcje: A awaryjna, SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd z czasem autonomii 1 h, 2 h, 3 h / Ni-Cd batteries with the autonomy time 1 h, 2 h, 3 h 65 DISpLAy R Z certyfikatem cnbop / DISpLAy R with cnbop certificate Montaż w sufitach podwieszanych / Installation in suspended ceilings Widoczność: 30 m / Visibility: 30 m Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings Zakres temperatury pracy: ta 5 C 40 C / Temperature working range: ta 5 C 40 C Display R 3 h SA NDL-18C/3/R SA 3 h - - Display R 3 h SA AT NDL-18C/AT/3/R SA 3 h - 360Display R CB NDL-18C/CB/R MODELE BEZ certyfikatu cnbop / MODELS without cnbop certificate Symbol / Symbol Symbol / Symbol Autotest / Autotest Autotest / Autotest centralna bateria / central battery centralna bateria / central battery - + AN AUTOTEST AT CT 3h Display R 3 h A AD-18C/3R T5 8 W A 3 h - - Display R 3 h A/AT AD-18C/AT/3/R T5 8 W A 3 h - Display R CB ND-18C/CB/R T5 8 W Display R 3 h SA ND-18C/3/R T5 8 W SA 3 h - - Display R 3 h SA/AT ND-18C/AT/3/R T5 8 W SA 3 h - piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms E6 E7 E5 E4 E3 E11 E9 E2 E10 E8 E1 katalogowy / WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / E1 300 x 150 WYJŚCIE W PRAWO / EXIT TO THE RIGHT / E2 300 x 150 WYJŚCIE W LEWO / EXIT TO THE LEFT / E3 300 x 150 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / E4 300 x 150 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / E5 300 x 150 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / E6 300 x 150 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / E7 300 x 150 WYJŚCIE W DÓŁ PRAWO / EXIT DOWN R / E8 300 x 150 WYJŚCIE W DÓŁ LEWO / EXIT DOWN L / E9 300 x 150 WYJŚCIE W GÓRĘ PRAWO / EXIT UP R / E x 150 WYJŚCIE W GÓRĘ LEWO / EXIT UP L / E x

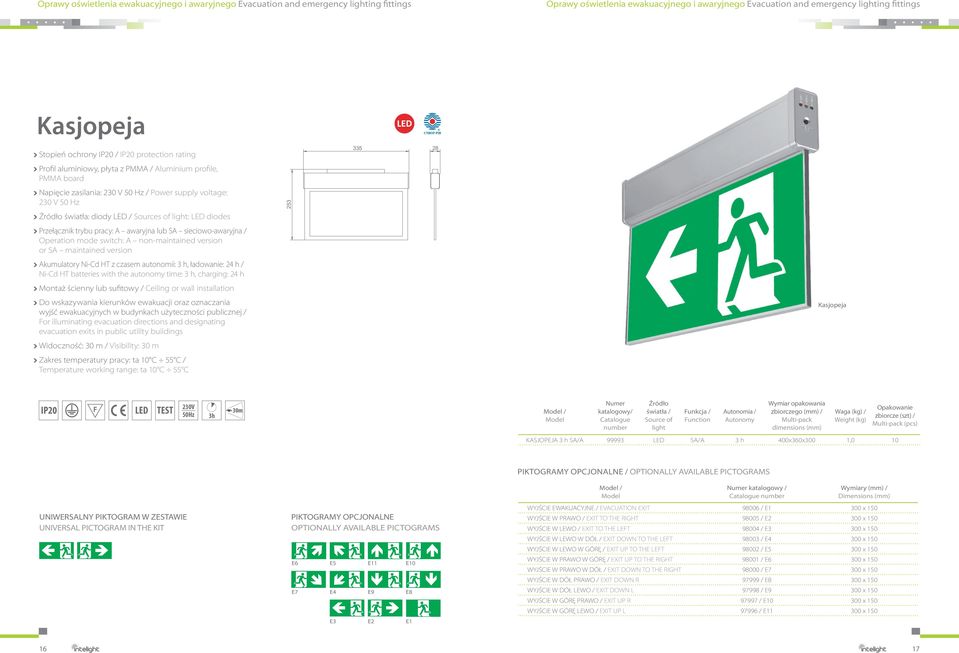

9 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Kasjopeja Stopień ochrony IP20 / IP20 protection rating Profil aluminiowy, płyta z PMMA / Aluminium profile, PMMA board Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Źródło światła: diody / Sources of light: diodes Przełącznik trybu pracy: A awaryjna lub SA sieciowo-awaryjna / Operation mode switch: A non-maintained version or SA maintained version Akumulatory Ni-Cd HT z czasem autonomii: 3 h, ładowanie: 24 h / Ni-Cd HT batteries with the autonomy time: 3 h, charging: 24 h Montaż ścienny lub sufitowy / Ceiling or wall installation Do wskazywania kierunków ewakuacji oraz oznaczania wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings 155 kasjopeja Widoczność: 30 m / Visibility: 30 m Zakres temperatury pracy: ta 10 C 55 C / Temperature working range: ta 10 C 55 C TEST 3h katalogowy/ catalogue number Źródło światła / Source of light wymiar opakowania zbiorczego (mm) / Multi-pack dimensions (mm) Opakowanie zbiorcze (szt) / Multi-pack (pcs) KASJOPEJA 3 h SA/A SA/A 3 h 400x360x300 1,0 10 piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms E6 E7 E5 E4 E3 E11 E9 E2 E10 E8 E1 katalogowy / WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / E1 300 x 150 WYJŚCIE W PRAWO / EXIT TO THE RIGHT / E2 300 x 150 WYJŚCIE W LEWO / EXIT TO THE LEFT / E3 300 x 150 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / E4 300 x 150 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / E5 300 x 150 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / E6 300 x 150 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / E7 300 x 150 WYJŚCIE W DÓŁ PRAWO / EXIT DOWN R / E8 300 x 150 WYJŚCIE W DÓŁ LEWO / EXIT DOWN L / E9 300 x 150 WYJŚCIE W GÓRĘ PRAWO / EXIT UP R / E x 150 WYJŚCIE W GÓRĘ LEWO / EXIT UP L / E x

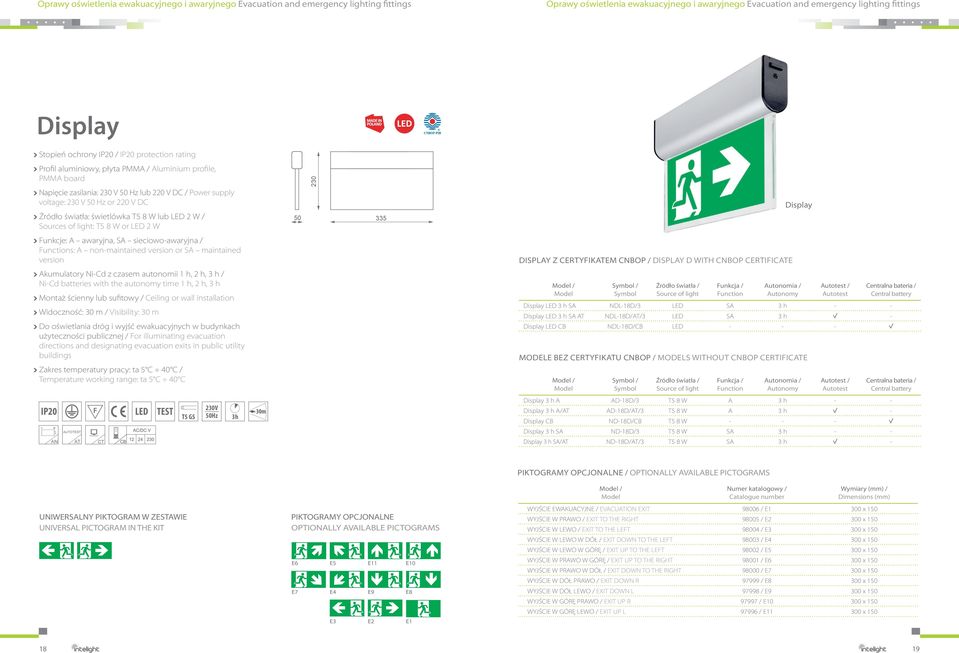

10 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Display Stopień ochrony IP20 / IP20 protection rating Profil aluminiowy, płyta PMMA / Aluminium profile, PMMA board Napięcie zasilania: 230 V 50 Hz lub 220 V DC / Power supply voltage: 230 V 50 Hz or 220 V DC Źródło światła: świetlówka T5 8 W lub 2 W / Sources of light: T5 8 W or 2 W Display Funkcje: A awaryjna, SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version DISpLAy Z certyfikatem cnbop / DISpLAy D with cnbop certificate Akumulatory Ni-Cd z czasem autonomii 1 h, 2 h, 3 h / Ni-Cd batteries with the autonomy time 1 h, 2 h, 3 h Montaż ścienny lub sufitowy / Ceiling or wall installation Widoczność: 30 m / Visibility: 30 m Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings Zakres temperatury pracy: ta 5 C 40 C / Temperature working range: ta 5 C 40 C Symbol / Symbol MODELE BEZ certyfikatu cnbop / MODELS without cnbop certificate Autotest / Autotest centralna bateria / central battery Display 3 h SA NDL-18D/3 SA 3 h - - Display 3 h SA AT NDL-18D/AT/3 SA 3 h - Display CB NDL-18D/CB Symbol / Symbol Autotest / Autotest centralna bateria / central battery - + AN AUTOTEST AT CT TEST 3h Display 3 h A AD-18D/3 T5 8 W A 3 h - - Display 3 h A/AT AD-18D/AT/3 T5 8 W A 3 h - Display CB ND-18D/CB T5 8 W Display 3 h SA ND-18D/3 T5 8 W SA 3 h - - Display 3 h SA/AT ND-18D/AT/3 T5 8 W SA 3 h - piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms E6 E7 E5 E4 E3 E11 E9 E2 E10 E8 E1 katalogowy / WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / E1 300 x 150 WYJŚCIE W PRAWO / EXIT TO THE RIGHT / E2 300 x 150 WYJŚCIE W LEWO / EXIT TO THE LEFT / E3 300 x 150 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / E4 300 x 150 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / E5 300 x 150 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / E6 300 x 150 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / E7 300 x 150 WYJŚCIE W DÓŁ PRAWO / EXIT DOWN R / E8 300 x 150 WYJŚCIE W DÓŁ LEWO / EXIT DOWN L / E9 300 x 150 WYJŚCIE W GÓRĘ PRAWO / EXIT UP R / E x 150 WYJŚCIE W GÓRĘ LEWO / EXIT UP L / E x

11 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oximia Stopień ochrony IP20 / IP20 protection rating Profil stalowy malowany proszkowo, płyta z PMMA / Steel powder coated profile, PMMA board Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Źródło światła: diody / Sources of light: diode Funkcje: A awaryjna lub SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd HT z czasem autonomii: 3 h, ładowanie: 24 h / Ni-Cd HT batteries with the autonomy time: 3 h, charging: 24 h Test ręczny / Manual test Oximia Montaż sufitowy / Ceiling installation Do wskazywania kierunków ewakuacji oraz oznaczania wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings 155 Widoczność: 30 m / Visibility: 30 m Zakres temperatury pracy: ta 10 C 55 C / Temperature working range: ta 10 C 55 C TEST 3h katalogowy / catalogue number Źródło światła / Source of light Opakowanie zbiorcze (szt) / Multi-pack (pcs) OXIMIA 3 h SA/A SA 3 h 390x285x300 1,2 5 piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms E6 E7 E5 E4 E3 E11 E9 E2 E10 E8 E1 katalogowy / WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / E1 300 x 150 WYJŚCIE W PRAWO / EXIT TO THE RIGHT / E2 300 x 150 WYJŚCIE W LEWO / EXIT TO THE LEFT / E3 300 x 150 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / E4 300 x 150 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / E5 300 x 150 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / E6 300 x 150 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / E7 300 x 150 WYJŚCIE W DÓŁ PRAWO / EXIT DOWN R / E8 300 x 150 WYJŚCIE W DÓŁ LEWO / EXIT DOWN L / E9 300 x 150 WYJŚCIE W GÓRĘ PRAWO / EXIT UP R / E x 150 WYJŚCIE W GÓRĘ LEWO / EXIT UP L / E x

12 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Punto Stopień ochrony IP20 / IP20 protection rating Profil aluminiowy, piktogramy z PMMA, tył obudowy ze stali (dla Punto Wall) / Aluminium profile, pictograms made of PMMA, rear part of enclosure made of steel (for Punto Wall) Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz 155 Źródło światła: diody / Sources of light: diodes Funkcje: A awaryjna lub SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version punto (Double & wall) Akumulatory Ni-Cd HT z czasem autonomii: 2 h, ładowanie: 24 h / Ni-Cd HT batteries with the autonomy time: 2 h, charging: 24 h Test ręczny / Manual test Montaż podwieszany lub ścienny (dla Punto Wall) / Suspended or wall installation (for Punto Wall) Do wskazywania kierunków ewakuacji oraz oznaczania wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings punto wall (back) Widoczność: 24 m / Visibility: 24 m Zakres temperatury pracy: ta 10 C 55 C / Temperature working range: ta 10 C 55 C katalogowy/ catalogue number Źródło światła / Source of light wymiar opakowania zbiorczego (mm) / Multi-pack dimensions (mm) Opakowanie zbiorcze (szt) / Multi-pack (pcs) PUNTO WALL 2 h SA/A SA/A* 2 h 430x480x390 0,75 20 TEST 2h PUNTO DOUBLE 2 h SA/A SA/A* 2 h 430x480x390 0,75 20 * Funkcja wybierana pozycją przełącznika / is selected by setting the switch to a proper position piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms piktogramy w ZESTAwIE / pictogram IN THE kit punto DOUBLE punto wall piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms p1 p2 p3 p4 p6 p7 p8 p9 katalogowy / Opakowanie (szt) / pack (pcs) WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / P5 345x135 1 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / P1 345x135 1 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / P2 345x135 1 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / P3 345x135 1 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / P4 345x135 1 WYJŚCIE W GÓRĘ PRAWO / EXIT UP R / P6 345x135 1 WYJŚCIE W GÓRĘ LEWO / EXIT UP L / P7 345x135 1 WYJŚCIE W DÓŁ PRAWO / EXIT DOWN R / P8 345x135 1 WYJŚCIE W DÓŁ LEWO / EXIT DOWN L / P9 345x135 1 p

13 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Alux Alux Stopień ochrony IP20 / IP20 protection rating Aluminiowy profil malowany proszkowo, płyta PMMA / Aluminium profile powder coated profile, PMMA board 180 Napięcie zasilania: 230 V 50 Hz lub 220 V DC / Power supply voltage: 230 V 50 Hz or 220 V DC Źródło światła: świetlówka T5 8 W lub 2 W / Sources of light: T5 8 W or 2 W Funkcje: A awaryjna, SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd z czasem autonomii 1 h, 2 h, 3 h / Ni-Cd batteries with the autonomy time 1 h, 2 h, 3 h ALUX Symbol / Symbol Autotest / Autotest centralna bateria / central battery Alux 3 h SA NDL-8J/3 SA 3 h - - Alux 3 h SA AT NDL-8J/AT/3 SA 3 h - Alux CB NDL-8J/CB Alux Double 3 h SA NDL-8D/3 SA 3 h - - Alux Double 3 h SA AT NDL-8D/AT/3 SA 3 h - Alux Double CB NDL-8D/CB Montaż sufitowy (Alux Double) lub ścienny / Ceiling (Alux Double) or wall installation Widoczność: 30 m / Visibility: 30 m Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings Zakres temperatury pracy: ta 5 C 40 C / Temperature working range: ta 5 C 40 C IP54 3h ALUX T5 Symbol / Symbol Autotest / Autotest centralna bateria / central battery Alux 3 h A AD-8J/3 T5 8 W A 3 h - - Alux 3 h A/AT AD-8J/AT/3 T5 8 W A 3 h - Alux CB ND-8J/CB T5 8 W Alux 3 h SA ND-8J/3 T5 8 W SA 3 h - - Alux 3 h SA/AT ND-8J/AT/3 T5 8 W SA 3 h - Alux Double 3 h A AD-8D/3 T5 8 W A 3 h - - Alux Double 3 h A/AT AD-8D/AT/3 T5 8 W A 3 h - Alux Double CB ND-8D/CB T5 8 W Alux Double 3 h SA ND-8D/3 T5 8 W SA 3 h - - Alux Double 3 h SA/AT ND-8D/AT/3 T5 8 W SA 3 h AUTOTEST AN AT CT piktogramy OpcjONALNE / OpTIONALLy AVAILABLE pictograms UNIwERSALNy piktogram w ZESTAwIE UNIVERSAL pictogram IN THE kit piktogramy OpcjONALNE OpTIONALLy AVAILABLE pictograms E6 E7 E5 E4 E3 E11 E9 E2 E10 E8 E1 katalogowy / WYJŚCIE EWAKUACYJNE / EVACUATION EXIT / E1 300 x 150 WYJŚCIE W PRAWO / EXIT TO THE RIGHT / E2 300 x 150 WYJŚCIE W LEWO / EXIT TO THE LEFT / E3 300 x 150 WYJŚCIE W LEWO W DÓŁ / EXIT DOWN TO THE LEFT / E4 300 x 150 WYJŚCIE W LEWO W GÓRĘ / EXIT UP TO THE LEFT / E5 300 x 150 WYJŚCIE W PRAWO W GÓRĘ / EXIT UP TO THE RIGHT / E6 300 x 150 WYJŚCIE W PRAWO W DÓŁ / EXIT DOWN TO THE RIGHT / E7 300 x 150 WYJŚCIE W DÓŁ PRAWO / EXIT DOWN R / E8 300 x 150 WYJŚCIE W DÓŁ LEWO / EXIT DOWN L / E9 300 x 150 WYJŚCIE W GÓRĘ PRAWO / EXIT UP R / E x 150 WYJŚCIE W GÓRĘ LEWO / EXIT UP L / E x

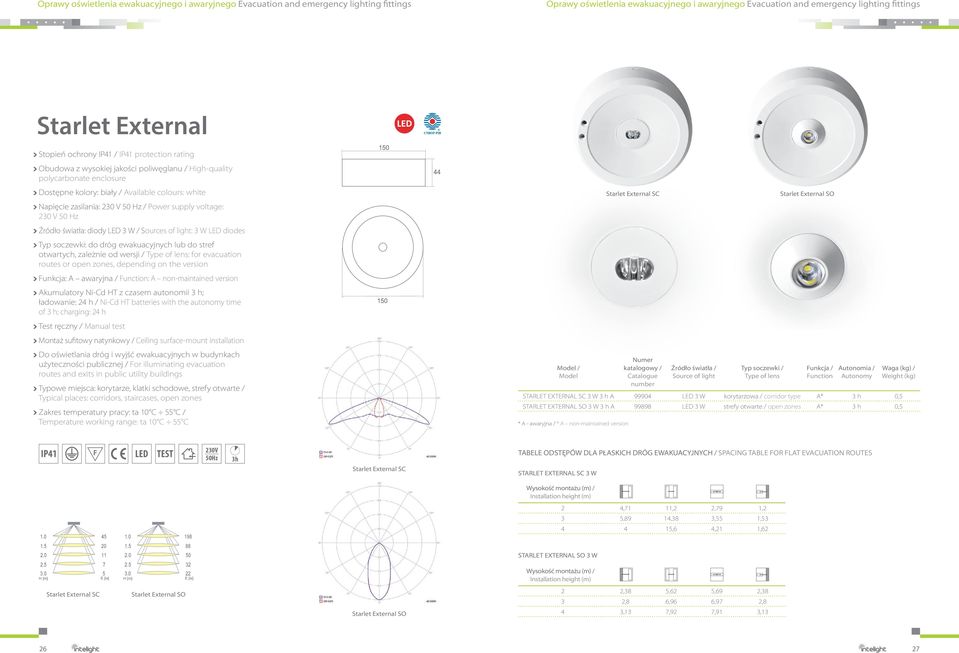

14 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Starlet External Stopień ochrony IP41 / IP41 protection rating Obudowa z wysokiej jakości poliwęglanu / High-quality polycarbonate enclosure Dostępne kolory: biały / Available colours: white Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Źródło światła: diody 3 W / Sources of light: 3 W diodes Typ soczewki: do dróg ewakuacyjnych lub do stref otwartych, zależnie od wersji / Type of lens: for evacuation routes or open zones, depending on the version Funkcja: A awaryjna / : A non-maintained version Akumulatory Ni-Cd HT z czasem autonomii 3 h; ładowanie: 24 h / Ni-Cd HT batteries with the autonomy time of 3 h; charging: 24 h Test ręczny / Manual test Montaż sufitowy natynkowy / Ceiling surface-mount installation Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation routes and exits in public utility buildings Typowe miejsca: korytarze, klatki schodowe, strefy otwarte / Typical places: corridors, staircases, open zones Zakres temperatury pracy: ta 10 C 55 C / Temperature working range: ta 10 C 55 C katalogowy / catalogue number Typ soczewki / Type of lens STARLET EXTERNAL SC 3 W 3 h A W korytarzowa / corridor type A* 3 h 0,5 STARLET EXTERNAL SO 3 W 3 h A W strefy otwarte / open zones A* 3 h 0,5 * A - awaryjna / * A non-maintained version Starlet External Sc Starlet External SO TEST 3h Starlet External Sc TABELE ODSTĘpÓw DLA płaskich DRÓG EwAkUAcyjNycH / SpAcING TABLE FOR FLAT EVAcUATION ROUTES STARLET EXTERNAL Sc 3 w wysokość montażu (m) / Installation height (m) 2 4,71 11,2 2,79 1,2 3 5,89 14,38 3,55 1, STARLET EXTERNAL SO 3 w wysokość montażu (m) / Installation height (m) ,6 4,21 1,62 Starlet External Sc Starlet External SO Starlet External SO 2 2,38 5,62 5,69 2,38 3 2,8 6,96 6,97 2,8 4 3,13 7,92 7,91 3,

15 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Starlet Stopień ochrony IP20 / IP20 Protection rating Obudowa z aluminium / Enclosure made of aluminium Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Źródło światła: diody 3 W lub 5 W / Sources of light: 3 W or 5 W diodes Funkcje: A awaryjna lub SA sieciowo--awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd HT z czasem autonomii min. 3 h, ładowanie: 24 h / Ni-Cd HT batteries with the min. autonomy time of 3 h, charging: 24 h Montaż w sufitach podwieszanych / Installation: in suspended ceilings Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation routes and exits in public utility buildings Wersje bez pakietu akumulatorów także do oświetlenia standardowego / Versions without a battery pack also for standard lighting Typowe miejsca: korytarze, klatki schodowe, nieduże pomieszczenia / Typical places: corridors, staircases, small rooms Zakres temperatury pracy: ta 10 C 55 C / Temperature working range: ta 10 C 55 C Starlet 3 w Starlet 5 w h Starlet 3 w Starlet 5 w Starlet 3 w Ø31 Ø pakiet bateryjny / battery pack Ø31 Ø31 Ø41 Ø41 Ø45 Ø obudowa / enclosure Ø41 Ø katalogowy / catalogue number Ø70 Ø70 STARLET 3 W 3 h SA/A W SA/A* 3 h 0,75 20 Ø41 STARLET 5 W 3 h SA/A Ø41 5 W SA/A* 3 h 0, * Możliwość okablowania jako A awaryjna lub SA sieciowo-awaryjna / Availability of wiring as A non-maintained version or SA maintained version Ø41 Ø78 Ø41 Ø oczko / Led spot light Starlet 5 w pakiet bateryjny / battery pack Ø41 Ø obudowa 188 / enclosure Ø41 Ø41 Ø41 Ø Ø41 Ø Ø70 Ø70 oczko / Led spot light TABELE ODSTĘpÓw DLA płaskich DRÓG EwAkUAcyjNycH / SpAcING TABLE FOR FLAT EVAcUATION ROUTES STARLET 5 w wysokość montażu (m) / Installation height (m) STARLET 3 w wysokość montażu (m) / Installation height (m) 2 1, ,68 3 2,34 5,72 5,72 2,34 4 2,6 6,51 6,51 2,6 2 1,35 3,18 3,18 1,35 3 1,95 4,78 4,78 1,95 4 2,22 5,49 5,49 2,22 Ø78 Ø78 Opakowanie zbiorcze (szt) / Multi-pack (pcs) 28 29

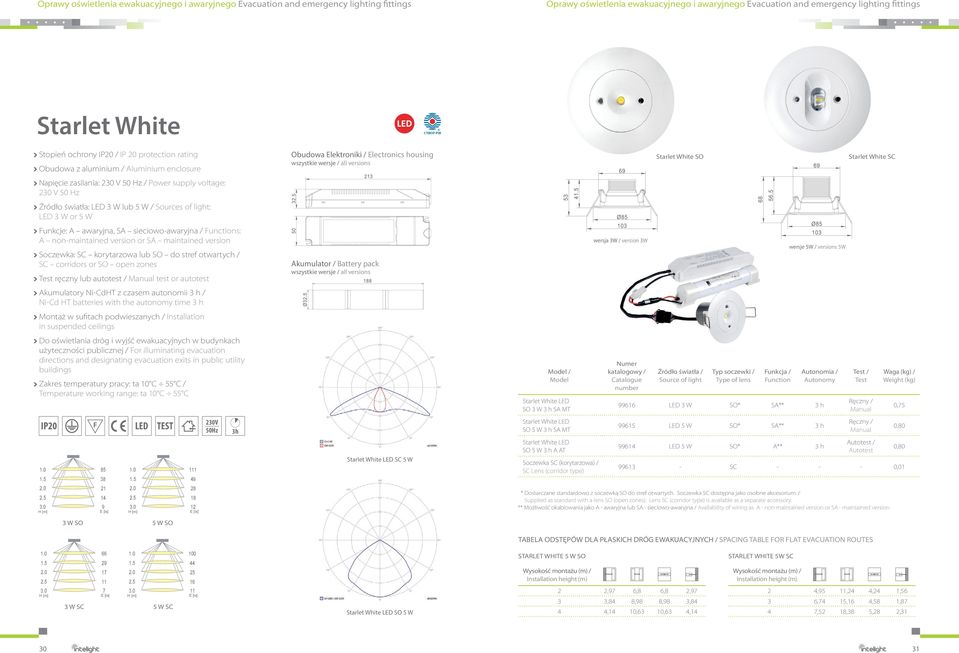

16 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Starlet White Stopień ochrony IP20 / IP 20 protection rating Obudowa z aluminium / Aluminium enclosure Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Źródło światła: 3 W lub 5 W / Sources of light: 3 W or 5 W Funkcje: A awaryjna, SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Soczewka: SC korytarzowa lub SO do stref otwartych / SC corridors or SO open zones Test ręczny lub autotest / Manual test or autotest Akumulatory Ni-CdHT z czasem autonomii 3 h / Ni-Cd HT batteries with the autonomy time 3 h Montaż w sufitach podwieszanych / Installation in suspended ceilings Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation directions and designating evacuation exits in public utility buildings Zakres temperatury pracy: ta 10 C 55 C / Temperature working range: ta 10 C 55 C TEST 3 w SO 5 w SO h Obudowa Elektroniki / Electronics housing wszystkie wersje / all versions Akumulator / Battery pack wszystkie wersje / all versions Starlet White SC 5 W Starlet White SO 3 W 3 h SA MT Starlet White SO 5 W 3 h SA MT Starlet White SO 5 W 3 h A AT Soczewka SC (korytarzowa) / SC Lens (corridor type) wersja 3W / version 3W katalogowy / catalogue number Starlet white SO Typ soczewki / Type of lens wersje 5W / versions 5W W SO* SA** 3 h W SO* SA** 3 h W SO* A** 3 h Starlet white Sc Test / Test Ręczny / Manual Ręczny / Manual Autotest / Autotest SC ,01 * Dostarczane standardowo z soczewką SO do stref otwartych. Soczewka SC dostępna jako osobne akcesorium. / Supplied as standard with a lens SO (open zones). Lens SC (corridor type) is available as a separate accessory. ** Możliwość okablowania jako A - awaryjna lub SA - sieciowo-awaryjna / Availability of wiring as A - non-maintained version or SA - maintained version TABELA ODSTĘpÓw DLA płaskich DRÓG EwAkUAcyjNycH / SpAcING TABLE FOR FLAT EVAcUATION ROUTES 0,75 0,80 0, w Sc 5 w Sc Starlet White SO 5 W STARLET white 5 w SO wysokość montażu (m) / Installation height (m) 2 2,97 6,8 6,8 2,97 3 3,84 8,98 8,98 3,84 4 4,14 10,63 10,63 4,14 STARLET white 5w Sc wysokość montażu (m) / Installation height (m) 2 4,95 11,24 4,24 1,56 3 6,74 15,16 4,58 1,87 4 7,52 18,38 5,28 2,

17 Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings Oprawy oświetlenia ewakuacyjnego i awaryjnego Evacuation and emergency lighting fittings OpRAwy NATyNkOwE / SURFAcE-MOUNTED VERSIONS ILuma Stopień ochrony IP40 / IP40 protection rating Aluminiowy profil malowany proszkowo, płyta PMMA / Aluminium profile powder coated profile, PMMA board Napięcie zasilania: 230 V 50 Hz, 220 V DC, 110 V DC lub 24 V DC / Power supply voltage: 230 V 50 H, 220 V DC, 110 V DC or 24 V DC Źródło światła: / Sources of light: Funkcje: SA - sieciowo-awaryjna / s: SA - maintained version Akumulatory Ni-Cd lub Ni-MH HT z czasem autonomii 1 h, 3 h / Ni-Cd or NI-MH HT batteries with the autonomy time 1 h, 3 h Montaż sufitowy lub ścienny / Ceiling or wall installation Do oświetlania dróg i wyjść ewakuacyjnych / For illuminating evacuation directions and 602designating 301 ø186 evacuation exits , , 1202 Zakres temperatury pracy: ta 5 C 40 C / Temperature working range: ta 5 C 40 C 60, 96 60, 96 60, 96 60, 96 IP AN AUTOTEST AT CT 1h ø186 3h ø , , 96 60, 96 ø , 1202 AWLN - K20 AWLN - K SA SA 1 h / 3 h 1 h / 3 h 301x301x60 602x602x60 AWLN - K60 SA 1 h / 3 h 602x602x60 AWLN - P40 SA 1 h / 3 h 1202x302x60 AWLN - P60 SA 1 h / 3 h 1202x302x60 OpRAwy podtynkowe / REcESSED-MOUNTED VERSIONS ø300 60, 96 60, 96 ø AWLP - K AWLP - K40 SA SA 1 h / 3 h 1 h / 3 h 301x301x96 595x595x96 (105) AWLP - K60 SA 1 h / 3 h 595x595x96 (105) AWLP - P40 SA 1 h / 3 h 1195x295x96 (105) AWLP - P60 SA 1 h / 3 h 1195x295x96 (105) OpRAwy OkRĄGŁE / circular VERSIONS TABELA ODSTĘpÓw DLA płaskich DRÓG EwAkUAcyjNycH / SpAcING TABLE FOR FLAT EVAcUATION ROUTES panel ILUMA 60 w (k60) wysokość montażu (m) / Installation height (m) 2 3,46 7,07 7,69 3,76 3 3,98 10,12 10,98 4,28 4 4,29 11,27 12,27 4,77 ø186 ø300 Montaż / Installation AWLP - R20 SA 1 h / 3 h podwieszany / suspended 186 (152)x47 AWLN - R20 SA 1 h / 3 h sufitowy / ceiling 300 x

18 Moduły awaryjne Emergency units Moduły awaryjne Emergency units Primus / Primus Tec Stopień ochrony IP20 / IP20 protection rating Obudowa modułu z wysokiej jakości poliwęglanu PC klasy V0 / The unit enclosure is made of high-quality V0 class PC polycarbonate Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Obsługiwane oprawy oświetleniowe: wyposażone w świetlówki 4-pinowe o mocy 6 58 W / Supported lighting fittings: equipped with 4-pin, 6 58 W light tubes Obsługiwane stateczniki: KVG i EVG / Supported ballasts: KVG and EVG Funkcje: A awaryjna lub SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd HT z czasem autonomii: 2 h lub 3 h, ładowanie: 24 h / Ni-Cd HT batteries with the autonomy time: 2 h or 3 h Wersja z testem ręcznym na zamówienie / Version with manual test available on request Montaż: przykręcany w oprawie oświetleniowej lub na zewnątrz / Installation: screw fixed within lighting fitting or externally Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation routes and exits in public utility buildings Zakres temperatury pracy: ta 5 C 50 C / Temperature working range: ta 5 C 50 C KVG EVG 9 2h h widok spodu / bottom view widok z boku / side view Ni-cd HT 4,8 V 1,5 Ah Ni-cd HT 4,8 V 2,5 Ah Ni-cd HT 4,8 V 4,0 Ah Ni-cd HT 3,6 V 1,5 Ah primus Tec primus / primus TEc ZASTOSOwANIA / primus / primus TEc AppLIcATIONS katalogowy* / catalogue number* T8 / G13 Tc-SEL / 2G7 Tc-L / 2G11 Tc-DEL / G24q T5 / G5 Tc-2D / GR10q Tc-TEL / GX24q 6 36 W 18/36 W 5/7/9/11 W 18/24/36 W 10/13/18/26 W 6/8/13/14/21 W 16 W 18/26 W 6 58 W 18/36/58 W 5/7/9/11 W 18/24/36 W 10/13/18/26 W pakiet 3xc 3,6 V 2,5 Ah Autonomia ** / ** waga z pakietem akumulatorów (kg) / weight with battery pack (kg) 6/8/13/14/ 21/24/28 W Opakowanie zbiorcze (szt) / Multi-pack (pcs) PRIMUS 6 36 W SA/A 2 h SA/A 2 h 0,45 40 PRIMUS 6 36 W SA/A 3 h SA/A 3 h 0,62 40 PRIMUS 6 58 W SA/A 2 h SA/A 2 h 0,53 40 PRIMUS 6 58 W SA/A 3 h SA/A 3 h 0,73 40 PRIMUS TEC 6 36 W SA/A 2 h SA/A 2 h 0,45 40 PRIMUS TEC 6 36 W SA/A 3 h SA/A 3 h 0,62 40 PRIMUS TEC 6 58 W SA/A 2 h SA/A 2 h 0,53 40 PRIMUS TEC 6 58 W SA/A 3 h SA/A 3 h 0,73 40 * katalogowy zawiera zestaw: moduł awaryjny i pakiet akumulatorów / The contains a kit: an emergency unit and a battery pack ** e z czasem autonomii 1 h na zamówienie / s with 1 h autonomy times available on request 16/28/38 W 18/26/32/42 W Pakiety akumulatorów / Battery packs Złącze typu V / V type connector Montaż: w uchwytach typu C lub D / Installation: in C or D type brackets Ni-cd HT 3,6 V 4,0 Ah Ni-cd HT 3,6 V 4,0 Ah pakiety AkUMULATORÓw / BATTERy packs katalogowy / catalogue number Typ pakietu / Type of pack Opakowanie zbiorcze (szt) / Multi-pack (pcs) Pakiet akumulatorów Ni-Cd HT 3,6 V 2,5 Ah C 0,21 40 Pakiet akumulatorów Ni-Cd HT 3,6 V 4,0 Ah D 0,35 40 Pakiet akumulatorów Ni-Cd HT 4,8 V 2,5 Ah C 0,28 40 Pakiet akumulatorów Ni-Cd HT 4,8 V 4,0 Ah D 0,

19 Moduły awaryjne Emergency units Moduły awaryjne Emergency units Moduł AT Stopień ochrony IP20 / IP20 protection rating 170 Obudowa modułu wykonana z poliwęglanu / The unit enclosure is made of polycarbonate Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz 30 Obsługiwane stateczniki: KVG i EVG / Supported ballasts: KVG and EVG Akumulatory Ni-Cd HT z czasem autonomii 1 h, 2 h, 3 h / Ni-Cd batteries with the autonomy time 1 h, 2 h, 3 h 42 Czas ładowania akumulatorów: 24 h / Charging of batteries: 24 h Montaż: przykręcany w oprawie oświetleniowej lub na zewnątrz / Installation: screw fixed within a lighting fitting or externally Zakres temperatury pracy: ta 5 C 40 C / Temperature working range: ta 5 C 40 C A Moduł AT KVG EVG 2h 3h B pakiety akumulatorów / battery pack C MODELE MODUŁU Z AUTOTESTEM / MODELS with AUTOTEST Symbol / Symbol Akumulator / Battery Moduł AT h M III N - 18/AT/1 1 h 3,6 V 1500 mah Moduł AT h M III N - 18/AT/2 2 h 3,6 V 1500 mah Moduł AT h M III N - 18/AT/3 3 h 3,6 V 2500 mah Moduł AT h M IV N - 58/AT/1 1 h 3,6 V 2500 mah Moduł AT h M IV N - 58/AT/2 2 h 3,6 V 4000 mah Moduł AT h M IV N - 58/AT/3 3 h 3,6 V 4000 mah pakiety AkUMULATORÓw / BATTERy packs Typ / Type A B c 3,6 V 1500 mah ,6 V 2500 mah ,6 V 4000 mah ZASTOSOwANIA / AppLIcATIONS T8 / G13 Tc-SEL / 2G7 Tc-L / 2G11 Tc-DEL / G24q T5 / G5 Tc-2D / GR10q Tc-TEL / GX24q AT W 5/7/9/11 W 18 W 10/13/18 W 6/8/13/14 W 16 W 18 W AT /36/58 W 5/7/9/11 W 18/36 W 10/13/18/26 W 6/8/13/14/28 W 16/28/36/38 W 18/26/32/42 W 36 37

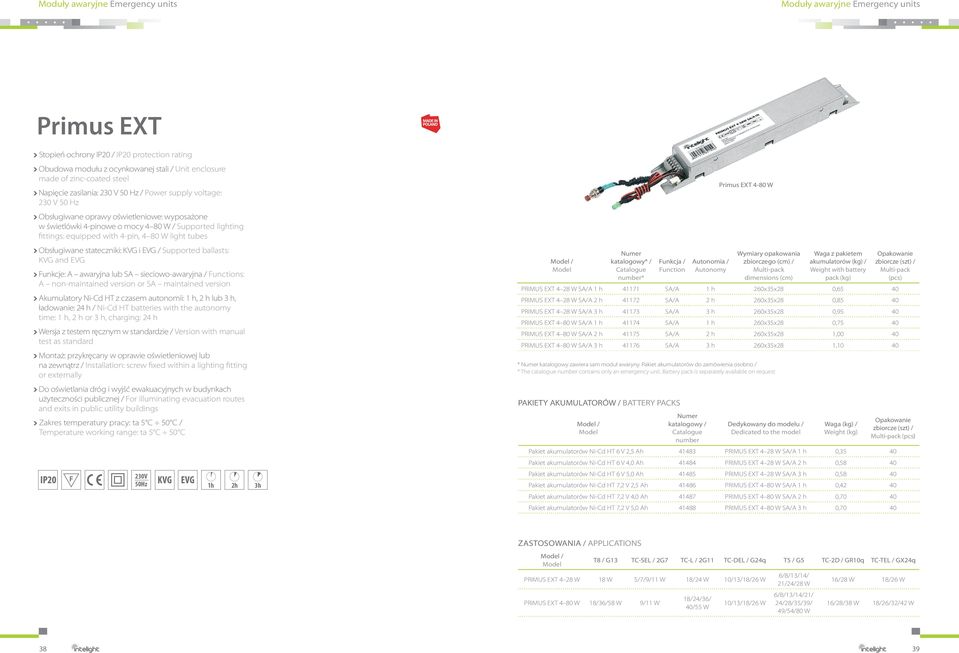

20 Moduły awaryjne Emergency units Moduły awaryjne Emergency units Primus EXT Stopień ochrony IP20 / IP20 protection rating Obudowa modułu z ocynkowanej stali / Unit enclosure made of zinc-coated steel Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Obsługiwane oprawy oświetleniowe: wyposażone w świetlówki 4-pinowe o mocy 4 80 W / Supported lighting fittings: equipped with 4-pin, 4 80 W light tubes Obsługiwane stateczniki: KVG i EVG / Supported ballasts: KVG and EVG Funkcje: A awaryjna lub SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd HT z czasem autonomii: 1 h, 2 h lub 3 h, ładowanie: 24 h / Ni-Cd HT batteries with the autonomy time: 1 h, 2 h or 3 h, charging: 24 h Wersja z testem ręcznym w standardzie / Version with manual test as standard Montaż: przykręcany w oprawie oświetleniowej lub na zewnątrz / Installation: screw fixed within a lighting fitting or externally Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation routes and exits in public utility buildings Zakres temperatury pracy: ta 5 C 50 C / Temperature working range: ta 5 C 50 C KVG EVG 1h 2h 3h katalogowy* / catalogue number* pakiety AkUMULATORÓw / BATTERy packs katalogowy / catalogue number primus EXT 4-80 w wymiary opakowania zbiorczego (cm) / Multi-pack dimensions (cm) * katalogowy zawiera sam moduł awaryny. Pakiet akumulatorów do zamówienia osobno / * The contains only an emergency unit. Battery pack is separately available on request Dedykowany do modelu / Dedicated to the model waga z pakietem akumulatorów (kg) / weight with battery pack (kg) Opakowanie zbiorcze (szt) / Multi-pack (pcs) PRIMUS EXT 4 28 W SA/A 1 h SA/A 1 h 260x35x28 0,65 40 PRIMUS EXT 4 28 W SA/A 2 h SA/A 2 h 260x35x28 0,85 40 PRIMUS EXT 4 28 W SA/A 3 h SA/A 3 h 260x35x28 0,95 40 PRIMUS EXT 4 80 W SA/A 1 h SA/A 1 h 260x35x28 0,75 40 PRIMUS EXT 4 80 W SA/A 2 h SA/A 2 h 260x35x28 1,00 40 PRIMUS EXT 4 80 W SA/A 3 h SA/A 3 h 260x35x28 1,10 40 Opakowanie zbiorcze (szt) / Multi-pack (pcs) Pakiet akumulatorów Ni-Cd HT 6 V 2,5 Ah PRIMUS EXT 4 28 W SA/A 1 h 0,35 40 Pakiet akumulatorów Ni-Cd HT 6 V 4,0 Ah PRIMUS EXT 4 28 W SA/A 2 h 0,58 40 Pakiet akumulatorów Ni-Cd HT 6 V 5,0 Ah PRIMUS EXT 4 28 W SA/A 3 h 0,58 40 Pakiet akumulatorów Ni-Cd HT 7,2 V 2,5 Ah PRIMUS EXT 4 80 W SA/A 1 h 0,42 40 Pakiet akumulatorów Ni-Cd HT 7,2 V 4,0 Ah PRIMUS EXT 4 80 W SA/A 2 h 0,70 40 Pakiet akumulatorów Ni-Cd HT 7,2 V 5,0 Ah PRIMUS EXT 4 80 W SA/A 3 h 0,70 40 ZASTOSOwANIA / AppLIcATIONS T8 / G13 Tc-SEL / 2G7 Tc-L / 2G11 Tc-DEL / G24q T5 / G5 Tc-2D / GR10q Tc-TEL / GX24q PRIMUS EXT 4 28 W 18 W 5/7/9/11 W 18/24 W 10/13/18/26 W PRIMUS EXT 4 80 W 18/36/58 W 9/11 W 18/24/36/ 40/55 W 10/13/18/26 W 6/8/13/14/ 21/24/28 W 6/8/13/14/21/ 24/28/35/39/ 49/54/80 W 16/28 W 18/26 W 16/28/38 W 18/26/32/42 W 38 39

21 Moduły awaryjne Emergency units Moduły awaryjne Emergency units Primus Stopień ochrony IP20 / IP20 protection rating Obudowa modułu z wysokiej jakości poliwęglanu PC klasy V0 / The unit enclosure is made of high-quality V0 class PC polycarbonate Napięcie zasilania: 230 V 50 Hz / Power supply voltage: 230 V 50 Hz Funkcje: A awaryjna lub SA sieciowo-awaryjna / s: A non-maintained version or SA maintained version Akumulatory Ni-Cd HT z czasem autonomii: 2 h lub 3 h; ładowanie: 24 h / Ni-Cd HT batteries with the autonomy time: 2 h or 3 h Charging: 24 h Montaż: przykręcany w oprawie oświetleniowej lub na zwnątrz / Installation: screw fixed within a lighting fitting or externally Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej / For illuminating evacuation routes and exits in public utility buildings 8 Przeznaczone do montażu w oprawach oświetleniowych wyposażonych w -owe źródła światła / Designed for installation in lighting fittings equipped with light sources 5 Przystosowane do współpracy ze świetlówkami, zasilanymi ze stałoprądowych zewnętrznych zasilaczy oraz bezpośrednio z sieci 230 V AC / Adapted to operate with tubes powered by external direct current power units and directly from the 230 V AC grid Zakres temperatury pracy: ta 5 C 50 C / Temperature working range: ta 5 C 50 C widok spodu / bottom view widok z boku / side view primus 8 katalogowy / catalogue number Autonomia* / * Akumulator / Battery pack PRIMUS D9/A 2h h NiCd 3xC 3,6V 2500mAh PRIMUS D1/A 2h h NiCd 3xC 3,6V 2500mAh PRIMUS D2/A 2h h NiCd 3xC 3,6V 2500mAh PRIMUS D4/A 2h h NiCd 3xC 3,6V 2500mAh PRIMUS D6/A MT 3h h NiCd 3xD 3,6V 4000mAh Zastosowanie ** / Applications ** Źródła lub oprawy z zasilaniem 230 V AC / sources or lamps with 230 V AC supply *** Źródła lub oprawy z zasilaniem do 12 V DC / sources or lamps with up to 12 V DC supply *** Źródła lub oprawy z zasilaniem V DC / sources or lamps with V DC supply *** Źródła lub oprawy z zasilaniem V DC / sources or lamps with V DC supply *** Źródła lub oprawy z zasilaniem V DC / sources or lamps with V DC supply *** 1h 2h 3h * Dostepne sa równiez czasy autonomii 1 h oraz 3 h / 1 h and 3 h autonomy times are also available on request ** Poniższe informacje są ogólne, dokładny dobór może nastąpić po konsultacji z działem handlowym / The information given below is general, please consult the commercial department to make a choice *** Zależnie od technicznej możliwości podłączenia modułu przed lub za zasilaczem / Depending on possibility to connect an emergency module either on input or output of a driver MODELE primus Ac1S-XE DEDykOwANE DO świetlówek INTELIGHT FEST pro Ac1S-XE / MODELS OF primus Ac1S-XE DEDIcATED FOR INTELIGHT TUBES FEST pro Ac1S-XE Autonomia* / * Akumulator / Battery pack Primus AC1S-xE 2 h SA/A 3,6 V / 2,5 Ah 0,45 * Dostępne są również czasy autonomii 1 h oraz 3 h / 1 h and 3 h autonomy times are also available on request 40 41
