1 Zawsze patrzeć przed siebie Always look ahead Firma tm technologie, założona w Krakowie w 2002 r., w ciągu kilku lat stała się jednym z czołowych polskich producentów oświetlenia awaryjnego i ewakuacyjnego oraz osprzętu elektronicznego do zastosowań w technice oświetleniowej. Działalność przedsiębiorstwa nie ogranicza się tylko do terytorium Polski. Produkty są z powodzeniem eksportowane do krajów na całym świecie. tm technologie, established in 2002 in Cracow, over a couple of years became one of top Polish manufacturers of emergency and evacuation lighting and electronic devices used in lighting technology. The company is also active outside the territory of Poland. Our products are successful in countries all over the world.

2

3 Naszą pasją jest światło, naszym celem bezpieczeństwo Light is our passion, safety is our mission

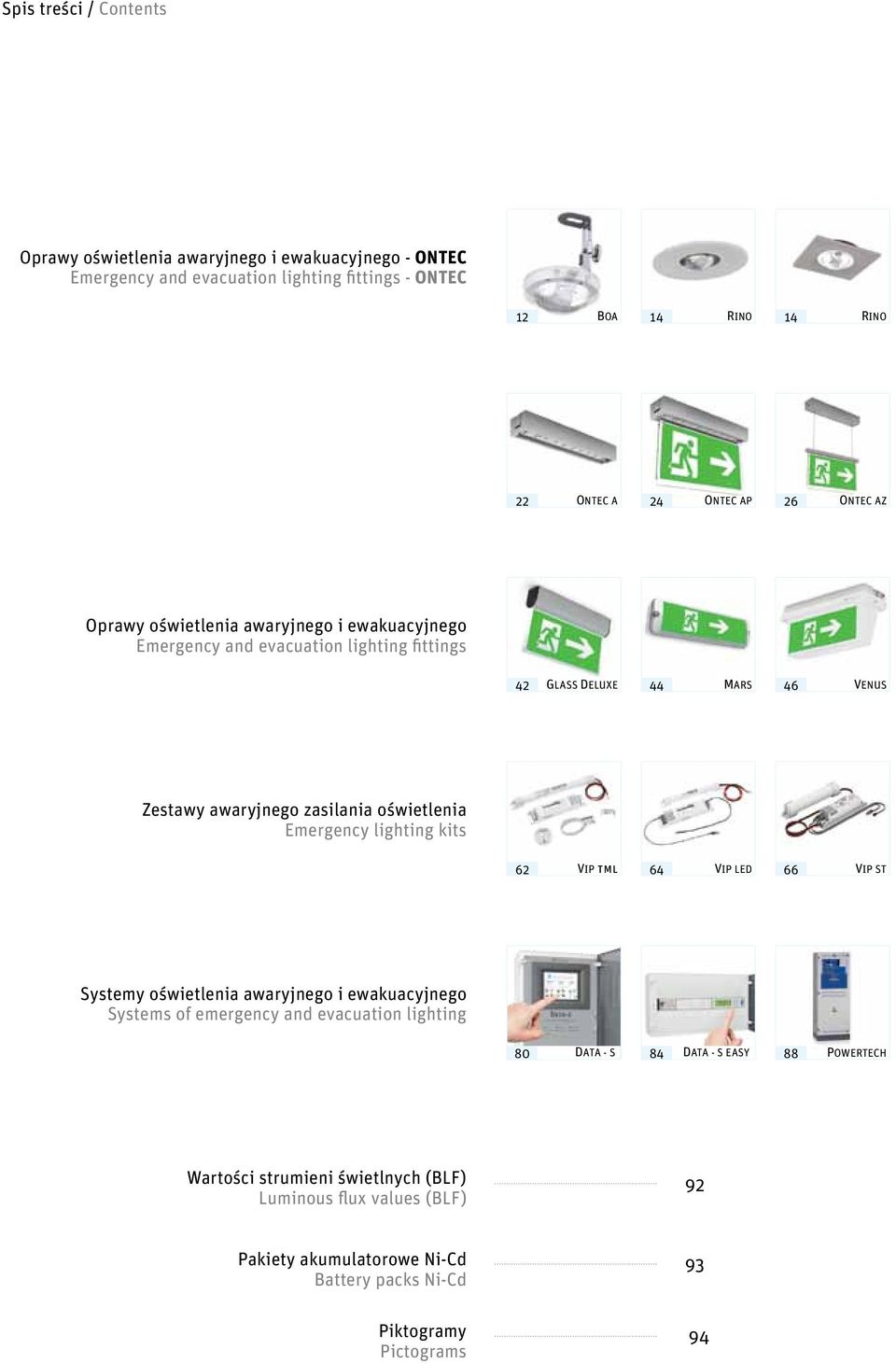

4 Spis treści / Contents Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 12 BOA 14 RINO 14 RINO 22 ONTEC A 24 ONTEC AP 26 ONTEC AZ Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 42 GLASS DELUXE 44 MARS 46 VENUS Zestawy awaryjnego zasilania oświetlenia Emergency lighting kits 62 VIP tml 64 VIP LED 66 VIP ST Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 80 DATA - S 84 DATA - S EASY 88 POWERTECH Wartości strumieni świetlnych (BLF) Luminous flux values (BLF) 92 Pakiety akumulatorowe Ni-Cd Battery packs Ni-Cd 93 Piktogramy Pictograms 94

5 16 RINO Z 16 RINO Z 18 itech 18 itech 20 itech Z 20 itech Z 28 ONTEC V 30 ONTEC VP 32 ONTEC VZ 34 ONTEC P 36 ONTEC PP 38 ONTEC PZ 48 SMART VICTORIA WAWEL 54 CIRCLE 56 ALFA 58 ALFA 68 VIP PRO 70 VIP PRO AT 72 VIP PRO DATA 74 VIP COLD 76 VIP HAL Waga produktu Product weight Rozmieszczenie opraw Spacing fixture 95 96

6

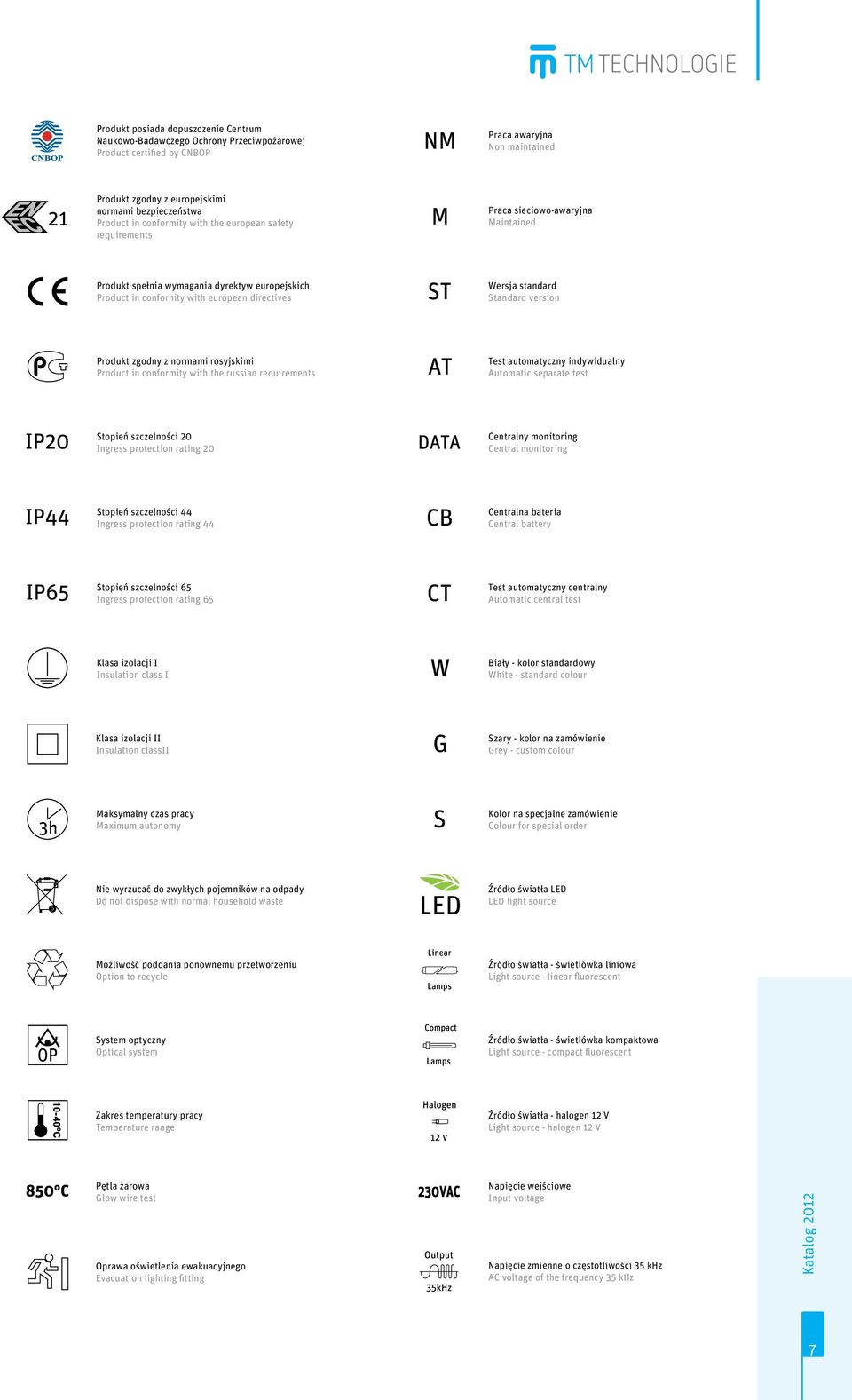

7 Produkt posiada dopuszczenie Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej Product certified by CNBOP Praca awaryjna Non maintained Produkt zgodny z europejskimi normami bezpieczeństwa Product in conformity with the european safety requirements Praca sieciowo-awaryjna Maintained Produkt spełnia wymagania dyrektyw europejskich Product in confornity with european directives Wersja standard Standard version Produkt zgodny z normami rosyjskimi Product in conformity with the russian requirements Test automatyczny indywidualny Automatic separate test Stopień szczelności 20 Ingress protection rating 20 Centralny monitoring Central monitoring Stopień szczelności 44 Ingress protection rating 44 Centralna bateria Central battery Stopień szczelności 65 Ingress protection rating 65 Test automatyczny centralny Automatic central test Klasa izolacji I Insulation class I Biały - kolor standardowy White - standard colour Klasa izolacji II Insulation classii Szary - kolor na zamówienie Grey - custom colour Maksymalny czas pracy Maximum autonomy Kolor na specjalne zamówienie Colour for special order Nie wyrzucać do zwykłych pojemników na odpady Do not dispose with normal household waste Źródło światła LED LED light source Możliwość poddania ponownemu przetworzeniu Option to recycle Źródło światła - świetlówka liniowa Light source - linear fluorescent System optyczny Optical system Źródło światła - świetlówka kompaktowa Light source - compact fluorescent Zakres temperatury pracy Temperature range Źródło światła - halogen 12 V Light source - halogen 12 V Pętla żarowa Glow wire test Oprawa oświetlenia ewakuacyjnego Evacuation lighting fitting Napięcie wejściowe Input voltage Napięcie zmienne o częstotliwości 35 khz AC voltage of the frequency 35 khz 7Katalog 2012

8 Jakość Polityką nadrzędną firmy tm technologie jest wysoka jakość wyrobów. Wdrożenie systemu zarządzania jakością zgodnego z normą iso 9001:2008 świadczy o tym, że utrzymujemy najwyższe standardy naszych produktów i usług. Quality High quality of products is the principal policy of tm technologie. The implementation of Quality Management System according to ISO: 9001:2008 standard proves that we keep the highest standards of products and services. Profesjonalna obsługa Klienta Dział handlowy oraz biuro projektowe firmy tm technologie są do dyspozycji Kontrahenta. Można tam zasięgnąć wszelkich informacji dotyczących rozwiązań opracowanych przez dział wdrożeń i rozwoju firmy. Professional customer service tm technologie s sales department and design office are at Contractor s disposal. Here you may ask for information on the solutions designed by our company s department of implementation and development. Technologia w parze z innowacjami W całym procesie powstawania nowego produktu obecny jest wpływ nowych technologii. W fazie projektowania korzystamy z najnowszych programów typu cad/cam (Solid Works, AutoCad). Pełne zaplecze konstrukcyjno-produkcyjne wraz z nowoczesną linią automatycznego montażu elektronicznego smd i tht pozwala firmie tm technologie realizować projekty zarówno długo-, jak i krótkoseryjne. Wdrożenie nowatorskiego oprogramowania usprawniło nadzór nad oświetleniem awaryjnym i ewakuacyjnym. Technology conjunct with innovation New technologies influence the entire process of creating a new product. During the design phase we use top-notch cad/cam programs (SolidWorks, Autocad). Being in possession of complete construction-production base, together with modern line of automatic, electronic assembly smd and tht, tm technologie completes both long and short-serial projects. Implementation of innovative software has improved the supervision over emergency and evacuation lighting. Wartości firmy tm technologie

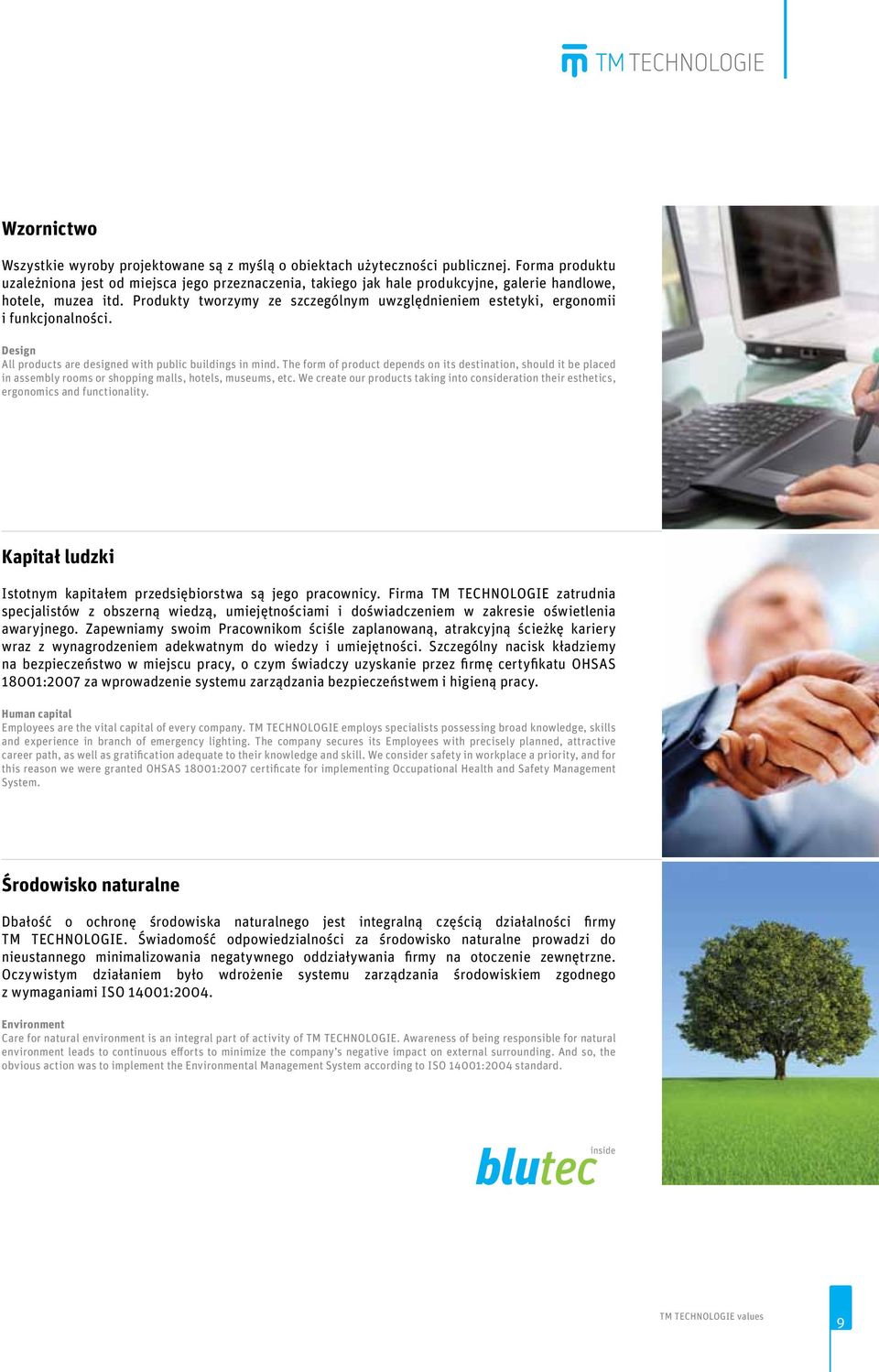

9 Wzornictwo Wszystkie wyroby projektowane są z myślą o obiektach użyteczności publicznej. Forma produktu uzależniona jest od miejsca jego przeznaczenia, takiego jak hale produkcyjne, galerie handlowe, hotele, muzea itd. Produkty tworzymy ze szczególnym uwzględnieniem estetyki, ergonomii i funkcjonalności. Design All products are designed with public buildings in mind. The form of product depends on its destination, should it be placed in assembly rooms or shopping malls, hotels, museums, etc. We create our products taking into consideration their esthetics, ergonomics and functionality. Kapitał ludzki Istotnym kapitałem przedsiębiorstwa są jego pracownicy. Firma tm technologie zatrudnia specjalistów z obszerną wiedzą, umiejętnościami i doświadczeniem w zakresie oświetlenia awaryjnego. Zapewniamy swoim Pracownikom ściśle zaplanowaną, atrakcyjną ścieżkę kariery wraz z wynagrodzeniem adekwatnym do wiedzy i umiejętności. Szczególny nacisk kładziemy na bezpieczeństwo w miejscu pracy, o czym świadczy uzyskanie przez firmę certyfikatu ohsas 18001:2007 za wprowadzenie systemu zarządzania bezpieczeństwem i higieną pracy. Human capital Employees are the vital capital of every company. tm technologie employs specialists possessing broad knowledge, skills and experience in branch of emergency lighting. The company secures its Employees with precisely planned, attractive career path, as well as gratification adequate to their knowledge and skill. We consider safety in workplace a priority, and for this reason we were granted ohsas 18001:2007 certificate for implementing Occupational Health and Safety Management System. Środowisko naturalne Dbałość o ochronę środowiska naturalnego jest integralną częścią działalności firmy tm technologie. Świadomość odpowiedzialności za środowisko naturalne prowadzi do nieustannego minimalizowania negatywnego oddziaływania firmy na otoczenie zewnętrzne. Oczywistym działaniem było wdrożenie systemu zarządzania środowiskiem zgodnego z wymaganiami iso 14001:2004. Environment Care for natural environment is an integral part of activity of tm technologie. Awareness of being responsible for natural environment leads to continuous efforts to minimize the company s negative impact on external surrounding. And so, the obvious action was to implement the Environmental Management System according to iso 14001:2004 standard. tm technologie values 9

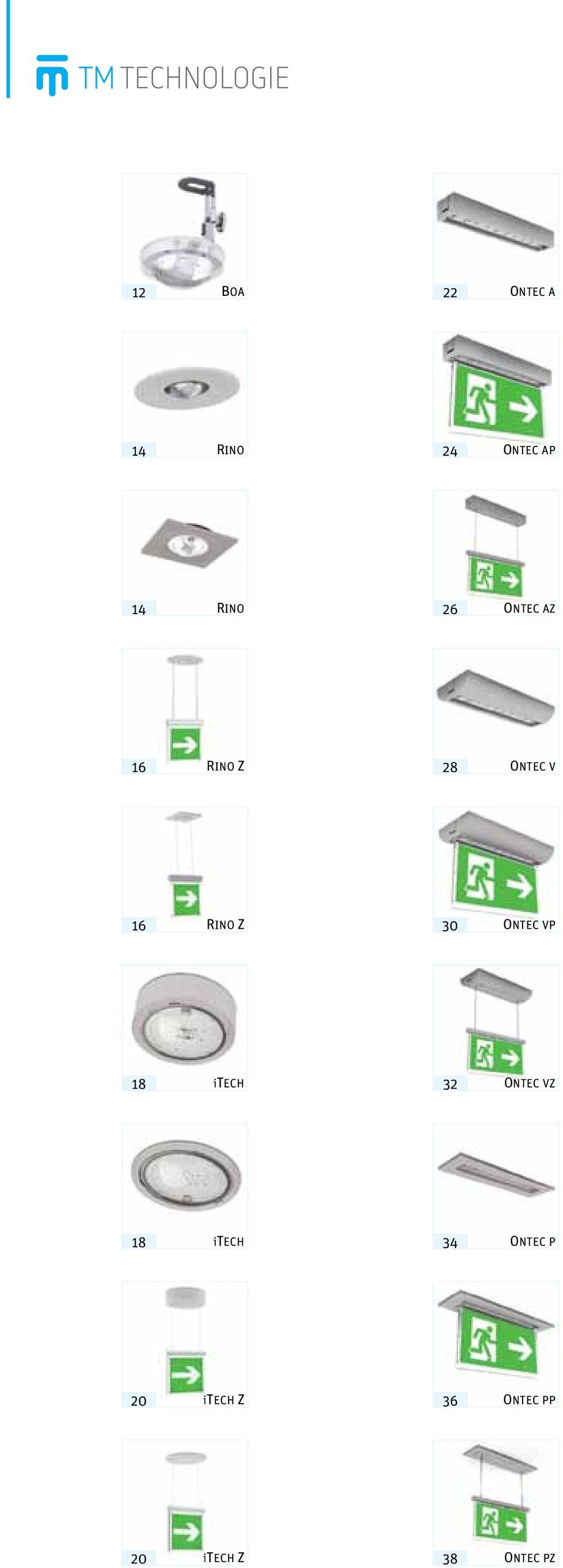

10 12 BOA 22 ONTEC A 14 RINO 24 ONTEC AP 14 RINO 26 ONTEC AZ 16 RINO Z 28 ONTEC V 16 RINO Z 30 ONTEC VP 18 itech 32 ONTEC VZ 18 itech 34 ONTEC P 20 itech Z 36 ONTEC PP 20 itech Z 38 ONTEC PZ

11 Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings

12 BOA Lens COR Bracket Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

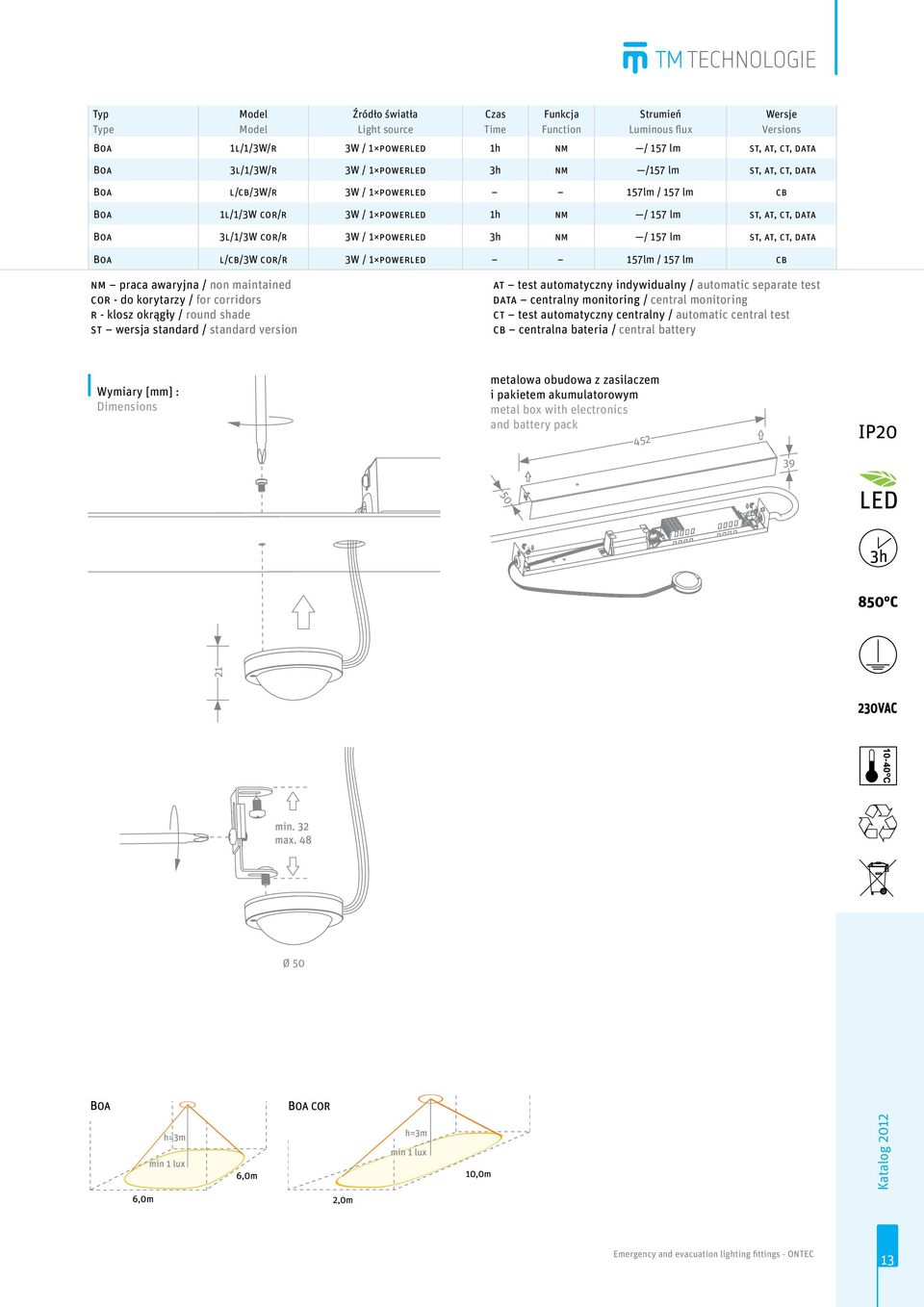

13 50 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Boa 1l/1/3W/r 3W / 1 powerled 1h nm / 157 lm st, at, ct, data Boa 3l/1/3W/r 3W / 1 powerled 3h nm /157 lm st, at, ct, data Boa l/cb/3w/r 3W / 1 powerled 157lm / 157 lm cb Boa 1l/1/3W cor/r 3W / 1 powerled 1h nm / 157 lm st, at, ct, data Boa 3l/1/3W cor/r 3W / 1 powerled 3h nm / 157 lm st, at, ct, data Boa l/cb/3w cor/r 3W / 1 powerled 157lm / 157 lm cb nm praca awaryjna / non maintained cor - do korytarzy / for corridors r - klosz okrągły / round shade st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack Katalog Ø 50 Emergency and evacuation lighting fittings - ONTEC 13

14 RINO Lens COR Cover R grey Cover Q white Cover Q grey Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

15 50 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version Rino 1l/1/3W/r(q) 3W / 1 Powerled 1 h nm / 157 lm w/g/s st, at, ct, data Rino 3l/1/3W/r(q) 3W / 1 Powerled 3 h nm / 157 lm w/g/s st, at, ct, data Rino l/cb/3w/r(q) 3W / 1 Powerled 157lm / 157 lm w/g/s cb Rino 1l/1/9W/r(q) 9W / 3 Powerled 1 h nm / 400 lm w/g/s st, at, ct, data Rino 3l/1/9W/r(q) 9W / 3 Powerled 3 h nm / 400 lm w/g/s st, at, ct, data Rino l/cb/9w/r(q) 9W / 3 Powerled 400 lm / 400 lm w/g/s cb Rino 1l/1/3W cor/r(q) 3W / 1 Powerled 1 h nm / 157 lm w/g/s st, at, ct, data Rino 3l/1/3W cor/r(q) 3W / 1 Powerled 3 h nm / 157 lm w/g/s st, at, ct, data Rino l/cb/3w cor/r(q) 3W / 1 Powerled 157lm / 157 lm w/g/s cb nm praca awaryjna / non maintained w/g/s biały/szary/specialne zamówienie / white/grey/special order r okrągły kształt korpusu / circular shape of the housing q kwadratowy kształt korpusu / square shape of the housing cor - do korytarzy / for corridors st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions 80 metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack MODEL R 120 MODEL q 13 Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 15

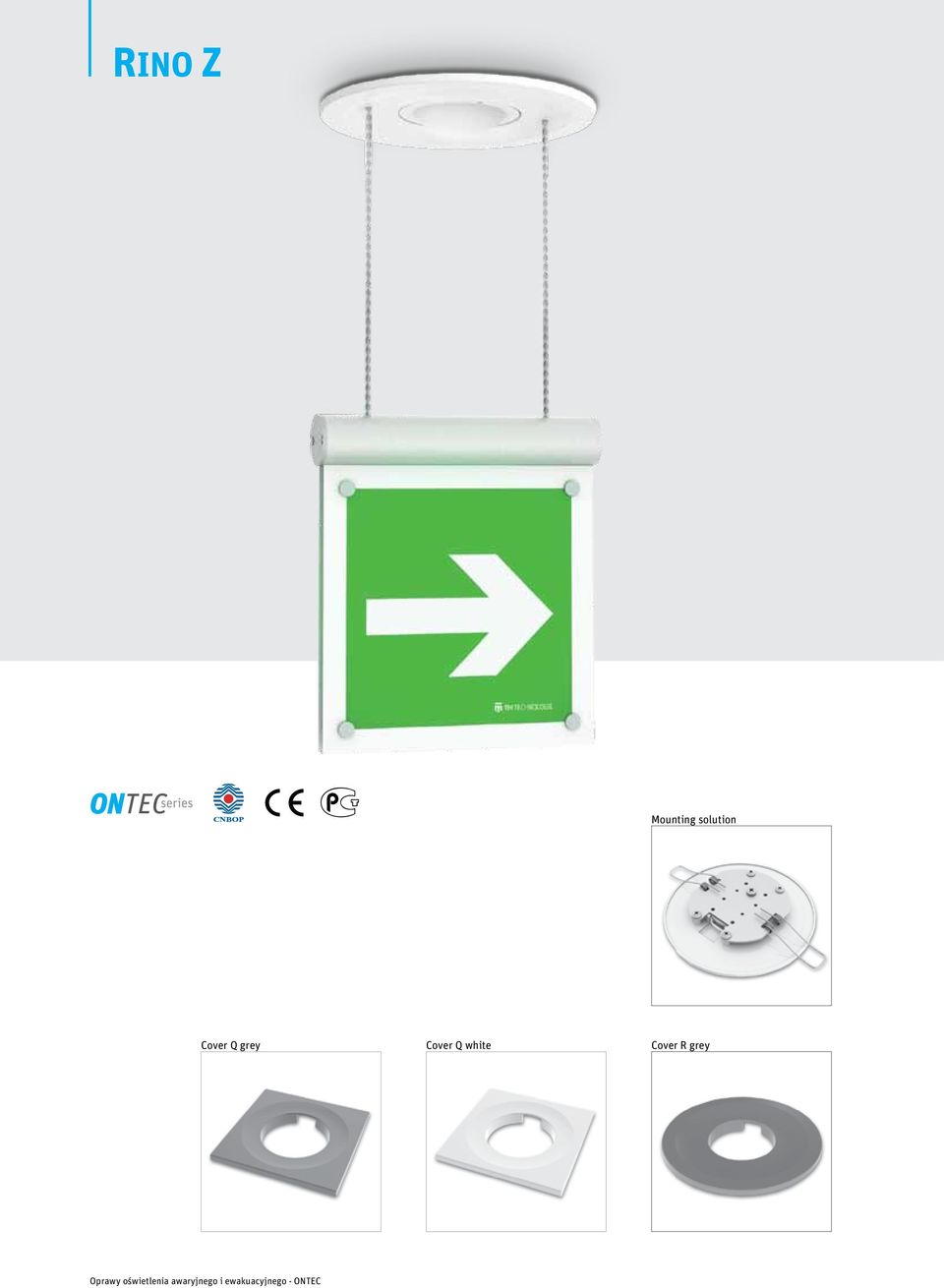

16 RINO Z Mounting solution Cover Q grey Cover Q white Cover R grey Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

17 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version Rino z 3l/1/r(q) led 3 h nm / 100% w/g/s st, at, ct, data Rino z 3l/2/r(q) led 3 h m 100% / 100% w/g/s st, at, ct, data Rino z l/cb/r(q) led 100% / 100% w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specialne zamówienie / white/grey/special order r okrągły kształt korpusu / circular shape of the housing q kwadratowy kształt korpusu / square shape of the housing st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions 80 metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack MODEL R MODEL q 13 Katalog d = 24 m Emergency and evacuation lighting fittings - ONTEC 17

18 itech Lens COR Easy open Suspension bracket Bracket 30 Electric system Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

19 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version itech 1l/1/3W/n(p) 3W / 1 Powerled 1 h nm / 180 lm w/g/s st, at, ct, data itech 3l/1/3W/n(p) 3W / 1 Powerled 3 h nm / 180 lm w/g/s st, at, ct, data itech l/cb/3w/n(p) 3W / 1 Powerled 180 lm / 180 lm w/g/s cb itech 1l/1/9W/n(p) 9W / 3 Powerled 1 h nm / 511 lm w/g/s st, at, ct, data itech 3l/1/9W/n(p) 9W / 3 Powerled 3 h nm / 366 lm w/g/s st, at, ct, data itech l/cb/9w/n(p) 9W / 3 Powerled 511 lm / 511 lm w/g/s cb itech 1l/1/3W cor/n(p) 3W / 1 Powerled 1 h nm / 180 lm w/g/s st, at, ct, data itech 3l/1/3W cor/n(p) 3W / 1 Powerled 3 h nm / 180 lm w/g/s st, at, ct, data itech l/cb/3w cor/n(p) 3W / 1 Powerled 180 lm / 180 lm w/g/s cb itech 1l/1/9W cor/n(p) 9W / 3 Powerled 1 h nm / 578 lm w/g/s st, at, ct, data itech 3l/1/9W cor/n(p) 9W / 3 Powerled 3 h nm / 414 lm w/g/s st, at, ct, data itech l/cb/9w cor/n(p) 9W / 3 Powerled 578 lm / 578 lm w/g/s cb cor zawiera optykę, do korytarzy / contains the optics, for corridors nm praca awaryjna / non maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order n wersja natynkowa / surface mounted Wymiary [mm] : Dimensions p wersja podtynkowa / recessed mounted st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery MODEL P MODEL N Katalog Emergency and evacuation lighting fittings - ONTEC 19

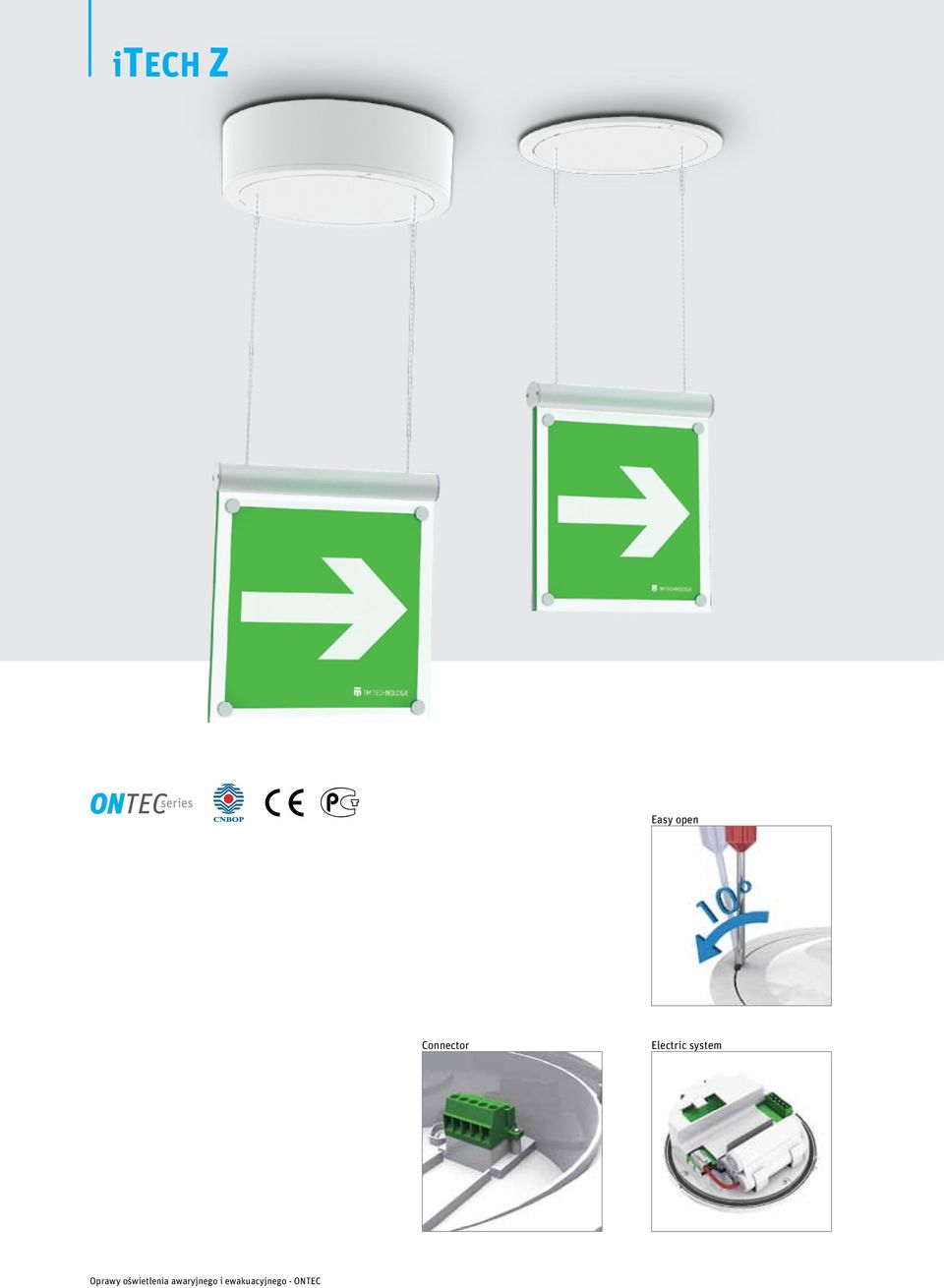

20 itech Z Easy open Connector Electric system Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

21 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version itech z 3l/1/n(p) led 3 h nm / 100% w/g/s st, at, ct, data itech z 3l/2/n(p) led 3 h m 100% / 100% w/g/s st, at, ct, data itech z l/cb/n(p) led 100% / 100% w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained n wersja natynkowa / surface mounted p wersja podtynkowa / recessed mounted w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions MODEL P MODEL N d = 34 m Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 21

22 ONTEC A Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

23 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec a 302 nm 2W / 22 led 3h nm / 67 lm w/g/s st, at, ct, data Ontec a 302 m 2W / 22 led 3h m 67 lm / 67 lm w/g/s st, at, ct, data Ontec a 02 cb 2W / 22 led 67 lm / 67 lm w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Katalog Emergency and evacuation lighting fittings - ONTEC 23

24 ONTEC AP Easy connection Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

25 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec ap 302 nm 2W / 22 led 3h nm / 100% w/g/s st, at, ct, data Ontec ap 302 m 2W / 22 led 3h m 100% /100% w/g/s st, at, ct, data Ontec ap 02 cb 2W / 22 led 100% /100% w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery d = 28 m Wymiary [mm] : Dimensions Katalog Pictogram Side bracket Flat bracket Emergency and evacuation lighting fittings - ONTEC 25

26 ONTEC AZ Easy connection Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

27 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec az 302 nm 1W / 10 led 3h nm / 100% w/g/s st, at, ct, data Ontec az 302 m 1W / 10 led 3h m 100% / 100% w/g/s st, at, ct, data Ontec az 02 cb 1W / 10 led 100% / 100% w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery d = 28 m Wymiary [mm] : Dimensions Katalog Pictogram Side bracket Flat bracket Emergency and evacuation lighting fittings - ONTEC 27

28 ONTEC V Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

29 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec v 302 nm 2W / 22 led 3h nm / 67 lm w/g/s st, at, ct, data Ontec v 302 m 2W / 22 led 3h m 67 lm / 67 lm w/g/s st, at, ct, data Ontec v 02 cb 2W / 22 led 67 lm / 67 lm w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Katalog Emergency and evacuation lighting fittings - ONTEC 29

30 ONTEC VP Easy connection Power connector Grey version Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

31 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec vp 302 nm 2W / 22 led 3h nm / 100% w/g/s st, at, ct, data Ontec vp 302 m 2W / 22 led 3h m 100% / 100% w/g/s st, at, ct, data Ontec vp 02 cb 2W / 22 led 100% / 100% w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 28 m Katalog Pictogram Emergency and evacuation lighting fittings - ONTEC 31

32 ONTEC VZ Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

33 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec vz 302 nm 1W / 10 led 3h nm / 100% w/g/s st, at, ct, data Ontec vz 302 m 1W / 10 led 3h m 100% / 100% w/g/s st, at, ct, data Ontec vz 02 cb 1W / 10 led 100% / 100% w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 28 m Katalog Pictogram Emergency and evacuation lighting fittings - ONTEC 33

34 ONTEC P Mouting solution Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

35 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec p 302 nm 2W / 22 led 3h nm / 67 lm w/g/s st, at, ct, data Ontec p 302 m 2W / 22 led 3h m 67 lm / 67 lm w/g/s st, at, ct, data Ontec p 02 cb 2W / 22 led 67 lm / 67 lm w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 35

36 ONTEC PP Easy connection Grey version Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

37 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec pp 302 nm 2W / 22 led 3h nm / 100% w/g/s st, at, ct, data Ontec pp 302 m 2W / 22 led 3h m 100% / 100% w/g/s st, at, ct, data Ontec pp 02 cb 2W / 22 led 100% / 100% w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Pictogram Power connector Mounting solution d = 28 m Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 37

38 ONTEC PZ Power connector Mounting solution Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

39 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Ontec pz 302 nm 1W / 10 led 3h nm / 100% w/g/s st, at, ct, data Ontec pz 302 m 1W / 10 led 3h m 100% / 100% w/g/s st, at, ct, data Ontec pz 02 cb 1W / 10 led 100% / 100% w/g/s cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Pictogram Easy connection Grey version d = 28 m Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 39

40 42 GLASS DELUXE 44 MARS 46 VENUS 48 SMART VICTORIA WAWEL 54 CIRCLE 56 ALFA 58 ALFA

41 Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings

42 GLASS DELUXE Flat bracket Side bracket White version Oprawy oświetlenia awaryjnego i ewakuacyjnego

43 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Glass deluxe 3l/1 1W / 10 led 3h nm / 100% st, at, ct, data Glass deluxe 3l/2 1W / 10 led 3h m 100% / 100% st, at, ct, data Glass deluxe l/cb 1W / 10 led 100% / 100% cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 34 m Katalog 2012 Emergency and evacuation lighting fittings 43

44 MARS Electric system Sticker Oprawy oświetlenia awaryjnego i ewakuacyjnego

45 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Mars 308/1 1 8 W (t5) 3h nm / 22% st, at, ct, data P Mars 308/2 1 8 W (t5) 3h m 100% / 22% st, at, ct, data P Mars 8/cb 1 8 W (t5) 100% / 100% cb P Mars 3l/1 2W / 22 led 3h nm / 100% st, at, ct, data Mars 3l/2 2W / 22 led 3h m 100% / 100% st, at, ct, data Mars l/cb 2W / 22 led 100% / 100% cb CNBOP nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 28 m Katalog 2012 Emergency and evacuation lighting fittings 45

46 VENUS Sticker Test button Oprawy oświetlenia awaryjnego i ewakuacyjnego

47 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Venus 308/1 1 8 W (t5) 3h nm / 22% st, at, ct, data P Venus 308/2 1 8 W (t5) 3h m 100% / 22% st, at, ct, data P Venus 8/cb 1 8 W (t5) 100% / 100% cb P Venus 3l/1 2W / 22 led 3h nm / 100% st, at, ct, data Venus 3l/2 2W / 22 led 3h m 100% / 100% st, at, ct, data Venus l/cb 2W / 22 led 100% / 100% cb CNBOP nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery d = 28 m Wymiary [mm] : Dimensions Electric system Katalog 2012 Emergency and evacuation lighting fittings 47

48 SMART 44 Power connector White cover Sticker Oprawy oświetlenia awaryjnego i ewakuacyjnego

49 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Smart /1 1 8 W (t5) 1h nm / 22% st, at, ct, data P Smart /1 1 8 W (t5) 3h nm / 22% st, at, ct, data P Smart / W (pl-s) 1h nm / 21% st, at, ct, data P Smart / W (pl-s) 3h nm / 21% st, at, ct, data P Smart /2 1 8 W (t5) 1h m 100% / 22% st, at, ct, data P Smart /2 1 8 W (t5) 3h m 100% / 22% st, at, ct, data P Smart / W (pl-s) 1h m 100% / 21% st, at, ct, data P Smart / W (pl-s) 3h m 100% / 21% st, at, ct, data P Smart 44 8/cb 1 8 W (t5) 100% / 100% cb P Smart 44 11/cb 1 11 W (pl-s) 100% / 100% cb P Smart 44 3l/1 2W / 22 led 3h nm / 100% st, at, ct, data Smart 44 3l/2 2W / 22 led 3h m 100% / 100% st, at, ct, data Smart 44 l/cb 2W / 22 led 100% / 100% cb CNBOP nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 28 m Katalog 2012 Emergency and evacuation lighting fittings 49

50 VICTORIA 44 Power connector Sticker Oprawy oświetlenia awaryjnego i ewakuacyjnego

51 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Victoria /1 1 8 W (t5) 1h nm / 22% st, at, ct, data P Victoria /1 1 8 W (t5) 3h nm / 22% st, at, ct, data P Victoria / W (pl-s) 1h nm / 21% st, at, ct, data P Victoria / W (pl-s) 3h nm / 21% st, at, ct, data P Victoria /2 1 8 W (t5) 1h m 100% / 22% st, at, ct, data P Victoria /2 1 8 W (t5) 3h m 100% / 22% st, at, ct, data P Victoria / W (pl-s) 1h m 100% / 21% st, at, ct, data P Victoria / W (pl-s) 3h m 100% / 21% st, at, ct, data P Victoria 44 8/cb 1 8 W (t5) 100% / 100% cb P Victoria 44 11/cb 1 11 W (pl-s) 100% / 100% cb P Victoria 44 3l/1 2W / 22 led 3h nm / 100% st, at, ct, data Victoria 44 3l/2 2W / 22 led 3h m 100% / 100% st, at, ct, data Victoria 44 l/cb 2W / 22 led 100% / 100% cb CNBOP nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 32 m Katalog 2012 Emergency and evacuation lighting fittings 51

52 WAWEL Connection system Oprawy oświetlenia awaryjnego i ewakuacyjnego

53 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Wawel 1 36 /...nm/p 1 36 w (t8) 1 h / 3 h nm / 8% st, at, ct, data, cb Wawel 2 36 /...nm/p 2 36 w (t8) 1 h / 3 h nm / 8% st, at, ct, data, cb Wawel 2 58/...nm/p 2 58 w (t8) 1 h / 3 h nm / 6% st, at, ct, data, cb Wawel 1 36/...m/p 1 36 w (t8) 1 h / 3 h m 100% / 8% st, at, ct, data, cb Wawel 2 36 /...m/p 2 36 w (t8) 1 h / 3 h m 100% / 8% st, at, ct, data, cb Wawel 2 58 /...m/p 2 58 w (t8) 1 h / 3 h m 100% / 6% st, at, ct, data, cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery * inne wersje oprawy dostępne w ofercie na zamówienie Wymiary [mm] : Dimensions y z x Katalog 2012 Emergency and evacuation lighting fittings 53

54 CIRCLE Oprawy oświetlenia awaryjnego i ewakuacyjnego

55 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Circle 1 18 /...nm/p 1 18 w (pl-c) 1 h / 3 h nm / 14% st,at, ct, data,cb Circle 2 18 /...nm/p 2 18 w (pl-c) 1 h / 3 h nm / 14% st,at, ct, data,cb Circle 1 26/...nm/p 1 26 w (pl-c) 1 h / 3 h nm / 13% st,at, ct, data,cb Circle 2 26/...nm/p 2 26 w (pl-c) 1 h / 3 h nm / 13% st,at, ct, data,cb Circle 1 18 /...m/p 1 18 w (pl-c) 1 h / 3 h m 100% / 14% st,at, ct, data,cb Circle 2 18 /...m/p 2 18 w (pl-c) 1 h / 3 h m 100% / 14% st,at, ct, data,cb Circle 1 26/...m/p 1 26 w (pl-c) 1 h / 3 h m 100% / 13% st,at, ct, data,cb Circle 2 26/...m/p 2 26 w (pl-c) 1 h / 3 h m 100% / 13% st,at, ct, data,cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery * inne wersje oprawy dostępne w ofercie na zamówienie Wymiary [mm] : Dimensions D A B Katalog 2012 C Emergency and evacuation lighting fittings 55

56 ALFA Wersja natynkowa Surface mounted Oprawy oświetlenia awaryjnego i ewakuacyjnego

57 C Typ Type Źródło światła Light source Czas Time Funkcja Function Wersje Avaible versions Alfa 2 36/...nm/...n 2 36 w (t8) 1 h / 3 h nm st, at, ct, data, cb Alfa 4 18 /...nm/...n 4 18 w (t8) 1 h / 3 h nm st, at, ct, data, cb Alfa 2 36/...m/...n 2 36 w (t8) 1 h / 3 h m st, at, ct, data, cb Alfa 4 18 /...m/...n 4 18 w (t8) 1 h / 3 h m st, at, ct, data, cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery * inne wersje oprawy dostępne w ofercie na zamówienie vla raster wykonany z aluminium z odbłyśnikami w kształcie litery V oraz ryflowanymi poprzeczkami aluminium louvre with a V-shaped reflector and fluted crossheads Wymiary [mm] : Dimensions B A Katalog 2012 Emergency and evacuation lighting fittings 57

58 ALFA Wersja podtynkowa Recessed mounted Oprawy oświetlenia awaryjnego i ewakuacyjnego

59 C Typ Type Źródło światła Light source Czas Time Funkcja Function Wersje Avaible versions Alfa 2 36/...nm/...p 2 36 w (t8) 1 h / 3 h nm st, at, ct, data, cb Alfa 4 18 /...nm/...p 4 18 w (t8) 1 h / 3 h nm st, at, ct, data, cb Alfa 2 36/...m/...p 2 36 w (t8) 1 h / 3 h m st, at, ct, data, cb Alfa 4 18 /...m/...p 4 18 w (t8) 1 h / 3 h m st, at, ct, data, cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version vla raster wykonany z aluminium z odbłyśnikami w kształcie litery V oraz ryflowanymi poprzeczkami aluminium louvre with a V-shaped reflector and fluted crossheads at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery * inne wersje oprawy dostępne w ofercie na zamówienie Wymiary [mm] : Dimensions B A Katalog 2012 Emergency and evacuation lighting fittings 59

60 62 VIP tml 64 VIP LED 66 VIP ST 68 VIP PRO 70 VIP PRO AT 72 VIP PRO DATA 74 VIP COLD 76 VIP HAL

61 Zestawy awaryjnego zasilania oświetlenia Emergency lighting kits

62 Vip TML Vip tml nieinwazyjny zestaw zasilania awaryjnego LED Vip tml non invasive emergency lighting kit LED Light source Driver LED Connector Zestawy awaryjnego zasilania oświetlenia

63 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Akumulator* Battery Vip tml 1l/1/3W 3W / 1 powerled 1h nm / 157 lm st, at, ct, data 3xSc Vip tml 3l/1/3W 3W / 1 powerled 3h nm /157 lm st, at, ct, data 3x18700HT Vip tml l/cb/3w 3W / 1 powerled 157lm / 157 lm cb Vip tml 1l/1/3W cor 3W / 1 powerled 1h nm / 157 lm st, at, ct, data 3xSc Vip tml 3l/1/3W cor 3W / 1 powerled 3h nm / 157 lm st, at, ct, data 3x18700HT Vip tml l/cb/3w cor 3W / 1 powerled 157lm / 157 lm cb nm praca awaryjna / non maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option Wymiary [mm] : Dimensions Clip for T5 / T8 Lens COR Katalog 2012 Emergency lighting kits 63

64 VIP LED Vip led zestaw zasilania awaryjnego do źródeł LED Vip led emergency lighting kit for LED light source Connector Driver LED Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

65 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery vip led 3L/1/CC 350mA 3W 3h NM 5xC vip led 3L/1/CV 12V 3W 3h NM 5xC vip led 3L/1/CC/R 350mA 3W 3h M/NM 5xC vip led 3L/1/CV/R 12V 3W 3h M/NM 5xC CC - 350mA (stałoprądowy / constant current) CV - 12V (stałonapięciowy / constant voltage) R - przekaźnik / relay nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option Wymiary [mm] : Dimensions Katalog 2012 Emergency lighting kits 65

66 VIP ST Vip st zestaw zasilania awaryjnego do źródeł fluorescencyjnych Vip st emergency lighting kit for fluorescent lamps Inverter Connector Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

67 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip st W 1 h M/NM 3 Sc Vip st W 2 h M/NM 3 C Vip st W 3 h M/NM 3 D Vip st W 1 h M/NM 4 Sc Vip st W 2 h M/NM 4 C Vip st W 3 h M/NM 4 D Vip st 136ie 4 36W 1 h M/NM 3 Sc P Vip st 236ie 4 36W 2 h M/NM 3 C P Vip st 336ie 4 36W 3 h M/NM 3 D P Vip st 158ie 4 58W 1 h M/NM 4 Sc P Vip st 258ie 4 58W 2 h M/NM 4 C P Vip st 358ie 4 58W 3 h M/NM 4 D P ENEC * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option...st2 transformator sieciowy i układ przełączający 8 pole...st2 mains transformer and switching system 8 field...ie impulsowe ładowanie akumulatora i układ przełączający 8 pole...ie impulse battery charging and switching system 8 field nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions discharge battery constans luminous flux u [v] 1,2 v 0,8 v 1 h 2 h 3 h >3h more t[h] toff u [%] % 1 h 2 h 3 h >3h more t[h] toff Katalog 2012 Emergency lighting kits 67

68 VIP PRO Vip pro zestaw zasilania awaryjnego do źródeł fluorescencyjnych Vip pro emergency lighting kit for fluorescent lamps Inverter Connector Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

69 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip pro 180i 4 80W 1 h M/NM 5 C Vip pro 380i 4 80W 3 h M/NM 5 D * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option...i impulsowe ładowanie akumulatora i układ przełączający 8 pole...i impulse battery charging and switching system 8 field nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions u [v] 1,2 v 0,8 v 1 h discharge battery >3h more t[h] 2 h 3 h toff Katalog 2012 Emergency lighting kits 69

70 VIP PRO AT Vip pro at zestaw zasilania awaryjnego z funkcją autotestu Vip pro at emergency lighting kit with auto test function Connector Inverter Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

71 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip pro 158i at 4 58W 1 h M/NM 4 Sc Vip pro 358i at 4 58W 3 h M/NM 4 D Vip pro 180i at 4 80W 1 h M/NM 5 C Vip pro 380i at 4 80W 3 h M/NM 5 D * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option...i impulsowe ładowanie akumulatora i układ przełączający 8 pole...i impulse battery charging and switching system 8 field nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Akcesoria Accessories Wersja IrDA IrDA version: pilot / remote control czujka / decector Wymiary [mm] : Dimensions IrDA - option Autotest function u [v] 1,2 v 0,8 v a b a function test B autonomy test to(1 3 h) t[h] Katalog 2012 Emergency lighting kits 71

72 VIP PRO DATA Vip pro data zestaw zasilania awaryjnego do systemów centralnego monitorowania Vip pro data emergency lighting kit for central monitoring system Connector LED indicator Inverter Zestawy awaryjnego zasilania oświetlenia

73 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip pro 158i data 4 58W 1 h M/NM 4 Sc Vip pro 358i data 4 58W 3 h M/NM 4 D Vip pro 180i data 4 80W 1 h M/NM 5 C Vip pro 380i data 4 80W 3 h M/NM 5 D * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option...i impulsowe ładowanie akumulatora i układ przełączający 8 pole...i impulse battery charging and switching system 8 field nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions Autotest function u [v] 1,2 v 0,8 v a b a function test B autonomy test to(1 3 h) t[h] Katalog 2012 Emergency lighting kits 73

74 VIP COLD Vip cold zestaw zasilania awaryjnego do niskich temperatur Vip cold emergency lighting kit designed for low temperature Connector Test button / LED indicator Inverter Zestawy awaryjnego zasilania oświetlenia

75 Typ Type Moc Power Czas Time Funkcja Function Akumulator Battery Vip 136i cold 4 36W 1 h M/NM 2 x cell Vip 236i cold 4 36W 2 h M/NM 2 x cell Vip 136i cold at 4 36W 1 h M/NM 3 x cell Vip 236i cold at 4 36W 2 h M/NM 3 x cell Vip 236i cold data 4 36W 2 h M/NM 3 x cell Vip 158i cold 4 58W 1 h M/NM 3 x cell Vip 258i cold 4 58W 2 h M/NM 3 x cell Vip 158i cold at 4 58W 1 h M/NM 3 x cell Vip 258i cold at 4 58W 2 h M/NM 3 x cell Vip 258i cold data 4 58W 2 h M/NM 3 x cell nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained...i impulsowe ładowanie akumulatora i układ przełączający 8 pole...i impulse battery charging and switching system 8 field Wymiary [mm] : Dimensions [ C] 50 C 0 C -15 C ambient temperature range t[h] Katalog 2012 Emergency lighting kits 75

76 VIP HAL Vip hal zestaw zasilania awaryjnego do źródeł halogenowych Vip hal emergency lighting kit for halogen lamps Connector Inverter Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

77 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip hal W 2 h M/NM 2 5 d Vip hal W 3 h M/NM 2 5 d * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions u [v] 1,2 v 0,8 v rozładowanie baterii / discharge battery >3h more t[h] 1 h 2 h 3 h toff Katalog 2012 Emergency lighting kits 77

78 80 DATA - S 84 DATA - S EASY 88 POWERTECH

79 Systemy oświetlenia awaryjnego i ewakuacyjnego Systems for emergency and evacuation lighting

80 DATA-S Cechy monitoringu rozproszonego DATA-S - automatyczne lub manualne wykrywanie opraw - automatyczne testowanie i monitoring stanu technicznego opraw awaryjnych - wykonywanie i przechowywanie raportów na temat pracy systemu - użycie magistrali dwuprzewodowej bez polaryzacji - komunikacja przez Ethernet/internet - sterowanie za pomocą panelu dotykowego z intuicyjnym i prostym w obsłudze interfejsem - dedykowany do dużych obiektów użyteczności publicznej Features of DATA-S diversified monitoring - automatic or manual detection of fittings, - automatic testing and monitoring of the technical condition of emergency fittings, - preparation and storage of system operation reports, - use of non-polarized 2-wire bus, - Ethernet/internet communications interface, - touchpad control with intuitive and user-friendly interface, - dedicated for large-scale public utility facilities. Systemy oświetlenia awaryjnego i ewakuacyjnego

81 Katalog 2012 Systems of emergency and evacuation lighting 81

82 Data-s panel dotykowy / touch screen 1. C-panel jednostka sterująca C-panel steering unit Niewielkie urządzenie wielofunkcyjne z ekranem dotykowym, stanowiące trzon systemu. Jest ono centralną jednostką sterującą oprawami oświetlenia awaryjnego i ewakuacyjnego. Small multifunctional device with touchscreen, being the core of the system. It forms the central unit controlling the emergency and evacuation lighting fittings. Cechy / Characteristics: niewielkie gabaryty / small frame ekran dotykowy / touchscreen intuicyjny interfejs / intuitive interface układ bezpieczeństwa watchdog / watchdog safety system 2. C-bridge rozdzielacz sygnału C-bridge signal distributor Urządzenie pośredniczące w komunikacji jednostki sterującej z modułami adresowalnymi Vip pro data. Device which intermediates in communication between control unit and Vip pro data addressable modules. Cechy / Characteristics: transmisja z jednostką sterującą za pomocą portu rs 232 / transmission with control unit through rs 232 port transmisja z modułami adresowalnymi za pomocą 2-przewodowej magistrali danych tm bus (bez polaryzacji) / transmission with addressable modules through tm bus, a bidirectional data bus (no polarization) 3. L-repeater wzmacniacz sygnału L-repeater signal booster Urządzenie stosowane w przypadku, gdy połączenie wymaga zwiększenia liczby opraw oświetlenia awaryjnego i ewakuacyjnego o 63 jednostki adresowalne lub gdy stosowane są długie linie ponad 1 km. This device can be used if the link requires to increase the number of emergency and evacuation lighting fittings by 63 addressable units or if long lines over 1 km are in use. 4. Vip pro data adresowalny moduł awaryjny Vip pro data addressable emergency module Urządzenie przeznaczone do zabudowy w oprawach oświetleniowych wyposażonych we fluorescencyjne źródła światła o mocy 4 80W, pracujące w obwodach stateczników zarówno magnetycznych, jak i elektronicznych. This device is designed for incorporating in lighting fittings equipped with 4 80w fluorescent light sources, operating in circuits with magnetic or evg ballasts. Cechy / Characteristics: w przypadku nagłego zaniku napięcia zasilającego umożliwia pracę opraw oświetlenia awaryjnego i ewakuacyjnego przez 1 3 godzin / it enables the operation of emergency and evacuation lighting fittings in case of sudden power supply loss for 1 3 hours 5. Adresowalne oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings Systemy oświetlenia awaryjnego i ewakuacyjnego

83 Panel dotykowy z czytelną grafiką Touch screen with clear graphics łatwy i prosty w obsłudze interfejs użytkownika z możliwością ograniczenia dostępu umożliwia konfigurację systemu oraz przekazuje informacje na temat jego stanu the easy to operate user s interface with a function of limited access it enables system s configuration and provides information about its state Wyszukiwanie opraw Fittings search funkcja automatycznego lub ręcznego wyszukiwania opraw podłączonych do systemu import danych możliwość podziału opraw oświetlenia awaryjnego i ewakuacyjnego na grupy, np. według kondygnacji, pięter czy pokoi the function of automatic or manual search of the fittings connected to the system data import emergency and evacuation fittings can be sorted into groups according to storeys, floors or rooms Planowanie i wykonywanie testów Planning and performing tests planowanie automatycznego wykonania wybranego testu dla danej oprawy lub grupy opraw na podstawie indywidualnych potrzeb użytkownika manualne wykonywanie wybranego testu dla danej oprawy lub grupy opraw możliwość założenia blokady na oprawę oświetleniową przez operatora, aby nie przechodziła ona do trybu pracy awaryjnej planning of automatic perform a chosen test for a particular fitting or group of fittings, in accordance with individual user s needs manual execution of a chosen test for a particular fitting or group of fittings operator can put a lock on the fitting so that it does not shift into emergency operation mode Raporty i historia Reports and history zbieranie informacji na temat pracy systemu wykonywanie i przechowywanie raportów drukowanie raportów (opcjonalnie) gathering information about system operation reports can be created and stored printing reports (optional) Komunikacja przez ethernet / internet (opcjonalna) Communication via Ethernet / Internet (optional) Ciągła komunikacja z systemem z dowolnego miejsca na świecie, umożliwiająca jego podgląd i kontrolę. On-line monitoring system accessible all around the world, allowing for constant observation and supervision of the system.. Katalog 2012 Systems of emergency and evacuation lighting 83

84 DATA-S EASY Cechy monitoringu rozproszonego DATA-S EASY - dedykowany do małych i średnich obiektów użyteczności publicznej - użycie magistrali dwuprzewodowej bez polaryzacji - sterowany jest za pomocą wyświetlacza z czytelnym menu - automatyczne lub manualne wykrywanie opraw - automatyczne testowanie i monitoring stanu technicznego opraw awaryjnych - wykonywanie i przechowywanie raportów na temat pracy systemu - wczytywanie raportów do komputera PC Features of DATA-S EASY diversified monitoring - dedicated for small and medium public utility facilities, - uses non-polarized 2-wire bus, - controlled via display with intuitive menu, - automatic or manual detection of fittings, - automatic testing and monitoring of the technical condition of emergency fittings, - preparation and storage of system operation reports, - uploading reports to PC workstation. Systemy oświetlenia awaryjnego i ewakuacyjnego

85 Program RapGet RapGet software Dodatkowo istnieje możliwość wczytania raportów do komputera pc przy użyciu programu RapGet 2009 st. Additionally you can load reports to pc using RapGet 2009 st software. Aplikacja umożliwia / Application enables: zapisywanie raportów w formacie.rap i.html drukowanie za pomocą drukarki podłączonej do komputera zmianę języka raportów w programie saving reports as.rap and.html files printing with printer connected to computer changing report language in program Systems of emergency and evacuation lighting Katalog

86 Data-s easy wyświetlacz / display 1. C-panel easy jednostka sterująca C-panel easy steering unit Niewielkie urządzenie wielofunkcyjne wyposażone w 4-wierszowy, alfanumeryczny wyświetlacz LCD oraz w ergonomiczną 9-przyciskową klawiaturę. Jest ono centralną jednostką sterującą oprawami oświetlenia awaryjnego i ewakuacyjnego. Small multifunctional device equipped with 4-line alphanumerical LCD display and ergonomic 9-key keyboard. Innovative software developed especially for the need of monitoring of emergency and evacuation lighting forms the core of the system. Cechy / Characteristics: niewielkie gabaryty / small frame prosty w obsłudze interfejs / easy to operate user s interface intuicyjny sposób nawigacji / intuitive navigation ergonomiczna klawiatura / ergonomic keyboard układ bezpieczeństwa watchdog / watchdog safety system 2. C-bridge easy rozdzielacz sygnału C-bridge easy signal distributor Urządzenie pośredniczące w komunikacji jednostki sterującej z modułami adresowalnymi Vip pro data. Device which intermediates in communication between control unit and Vip pro data addressable modules. Cechy / Characteristics: transmisja z jednostką sterującą za pomocą portu rs 232 / transmission with control unit through rs 232 port transmisja z modułami adresowalnymi za pomocą 2-przewodowej magistrali danych tm bus (bez polaryzacji) / transmission with addressable modules through tm bus, a bidirectional data bus (no polarization) 3. Vip pro data adresowalny moduł awaryjny Vip pro data addressable emergency module Urządzenie przeznaczone do zabudowy w oprawach oświetleniowych wyposażonych we fluorescencyjne źródła światła o mocy 4 80W, pracujące w obwodach stateczników zarówno magnetycznych, jak i elektronicznych. This device is designed for incorporating in lighting fittings equipped with 4 80w fluorescent light sources, operating in circuits with magnetic or evg ballasts. Cechy / Characteristics: w przypadku zaniku napięcia zasilającego umożliwia pracę opraw oświetlenia awaryjnego i ewakuacyjnego przez 1 3 godzin / it enables the operation of emergency and evacuation lighting fittings in case of power supply loss for 1 3 hours 4. Adresowalne oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings Systemy oświetlenia awaryjnego i ewakuacyjnego
