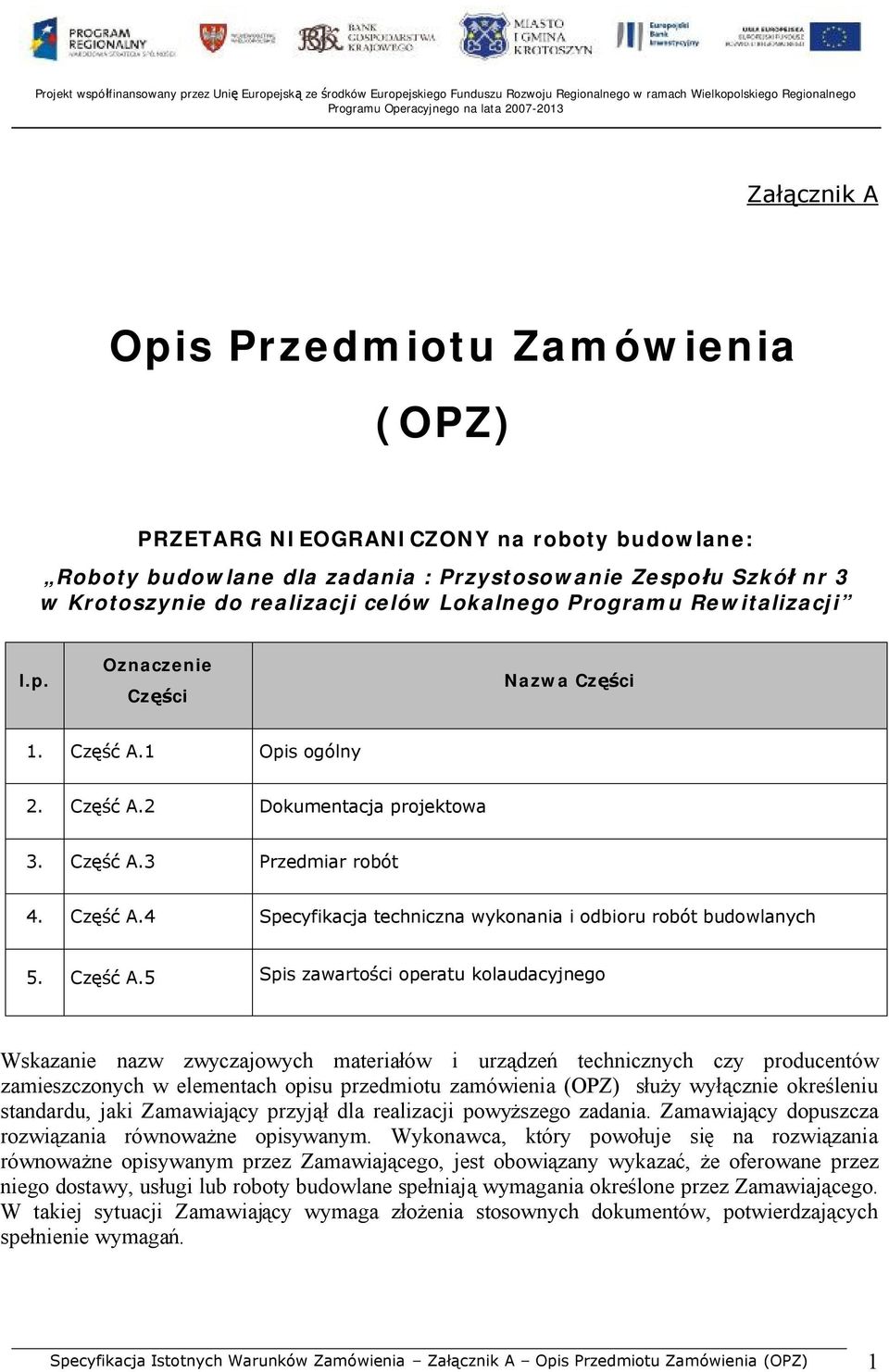

1 Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Wielkopolskiego Regionalnego Programu Operacyjnego na lata Załącznik A Opis Przedmiotu Zamówienia (OPZ) PRZETARG NIEOGRANICZONY na roboty budowlane: Roboty budowlane dla zadania : Przystosowanie Zespołu Szkół nr 3 w Krotoszynie do realizacji celów Lokalnego Programu Rewitalizacji l.p. Oznaczenie Części Nazwa Części 1. Część A.1 Opis ogólny 2. Część A.2 Dokumentacja projektowa 3. Część A.3 Przedmiar robót 4. Część A.4 Specyfikacja techniczna wykonania i odbioru robót budowlanych 5. Część A.5 Spis zawartości operatu kolaudacyjnego Wskazanie nazw zwyczajowych materiałów i urządzeń technicznych czy producentów zamieszczonych w elementach opisu przedmiotu zamówienia (OPZ) służy wyłącznie określeniu standardu, jaki Zamawiający przyjął dla realizacji powyższego zadania. Zamawiający dopuszcza rozwiązania równoważne opisywanym. Wykonawca, który powołuje się na rozwiązania równoważne opisywanym przez Zamawiającego, jest obowiązany wykazać, że oferowane przez niego dostawy, usługi lub roboty budowlane spełniają wymagania określone przez Zamawiającego. W takiej sytuacji Zamawiający wymaga złożenia stosownych dokumentów, potwierdzających spełnienie wymagań. Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 1

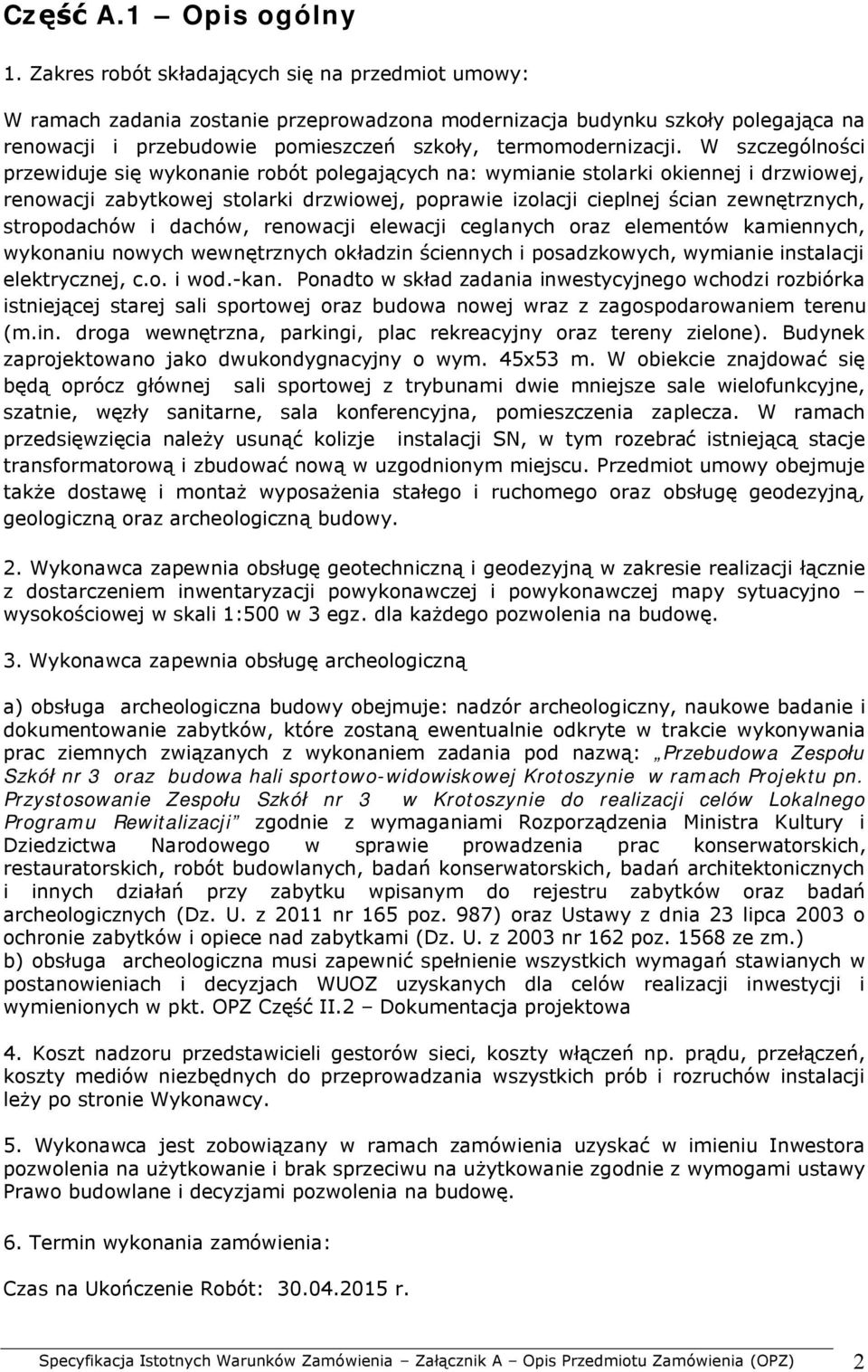

2 Część A.1 Opis ogólny 1. Zakres robót składających się na przedmiot umowy: W ramach zadania zostanie przeprowadzona modernizacja budynku szkoły polegająca na renowacji i przebudowie pomieszczeń szkoły, termomodernizacji. W szczególności przewiduje się wykonanie robót polegających na: wymianie stolarki okiennej i drzwiowej, renowacji zabytkowej stolarki drzwiowej, poprawie izolacji cieplnej ścian zewnętrznych, stropodachów i dachów, renowacji elewacji ceglanych oraz elementów kamiennych, wykonaniu nowych wewnętrznych okładzin ściennych i posadzkowych, wymianie instalacji elektrycznej, c.o. i wod.-kan. Ponadto w skład zadania inwestycyjnego wchodzi rozbiórka istniejącej starej sali sportowej oraz budowa nowej wraz z zagospodarowaniem terenu (m.in. droga wewnętrzna, parkingi, plac rekreacyjny oraz tereny zielone). Budynek zaprojektowano jako dwukondygnacyjny o wym. 45x53 m. W obiekcie znajdować się będą oprócz głównej sali sportowej z trybunami dwie mniejsze sale wielofunkcyjne, szatnie, węzły sanitarne, sala konferencyjna, pomieszczenia zaplecza. W ramach przedsięwzięcia należy usunąć kolizje instalacji SN, w tym rozebrać istniejącą stacje transformatorową i zbudować nową w uzgodnionym miejscu. Przedmiot umowy obejmuje także dostawę i montaż wyposażenia stałego i ruchomego oraz obsługę geodezyjną, geologiczną oraz archeologiczną budowy. 2. Wykonawca zapewnia obsługę geotechniczną i geodezyjną w zakresie realizacji łącznie z dostarczeniem inwentaryzacji powykonawczej i powykonawczej mapy sytuacyjno wysokościowej w skali 1:500 w 3 egz. dla każdego pozwolenia na budowę. 3. Wykonawca zapewnia obsługę archeologiczną a) obsługa archeologiczna budowy obejmuje: nadzór archeologiczny, naukowe badanie i dokumentowanie zabytków, które zostaną ewentualnie odkryte w trakcie wykonywania prac ziemnych związanych z wykonaniem zadania pod nazwą: Przebudowa Zespołu Szkół nr 3 oraz budowa hali sportowo-widowiskowej Krotoszynie w ramach Projektu pn. Przystosowanie Zespołu Szkół nr 3 w Krotoszynie do realizacji celów Lokalnego Programu Rewitalizacji zgodnie z wymaganiami Rozporządzenia Ministra Kultury i Dziedzictwa Narodowego w sprawie prowadzenia prac konserwatorskich, restauratorskich, robót budowlanych, badań konserwatorskich, badań architektonicznych i innych działań przy zabytku wpisanym do rejestru zabytków oraz badań archeologicznych (Dz. U. z 2011 nr 165 poz. 987) oraz Ustawy z dnia 23 lipca 2003 o ochronie zabytków i opiece nad zabytkami (Dz. U. z 2003 nr 162 poz ze zm.) b) obsługa archeologiczna musi zapewnić spełnienie wszystkich wymagań stawianych w postanowieniach i decyzjach WUOZ uzyskanych dla celów realizacji inwestycji i wymienionych w pkt. OPZ Część II.2 Dokumentacja projektowa 4. Koszt nadzoru przedstawicieli gestorów sieci, koszty włączeń np. prądu, przełączeń, koszty mediów niezbędnych do przeprowadzania wszystkich prób i rozruchów instalacji leży po stronie Wykonawcy. 5. Wykonawca jest zobowiązany w ramach zamówienia uzyskać w imieniu Inwestora pozwolenia na użytkowanie i brak sprzeciwu na użytkowanie zgodnie z wymogami ustawy Prawo budowlane i decyzjami pozwolenia na budowę. 6. Termin wykonania zamówienia: Czas na Ukończenie Robót: r. Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 2

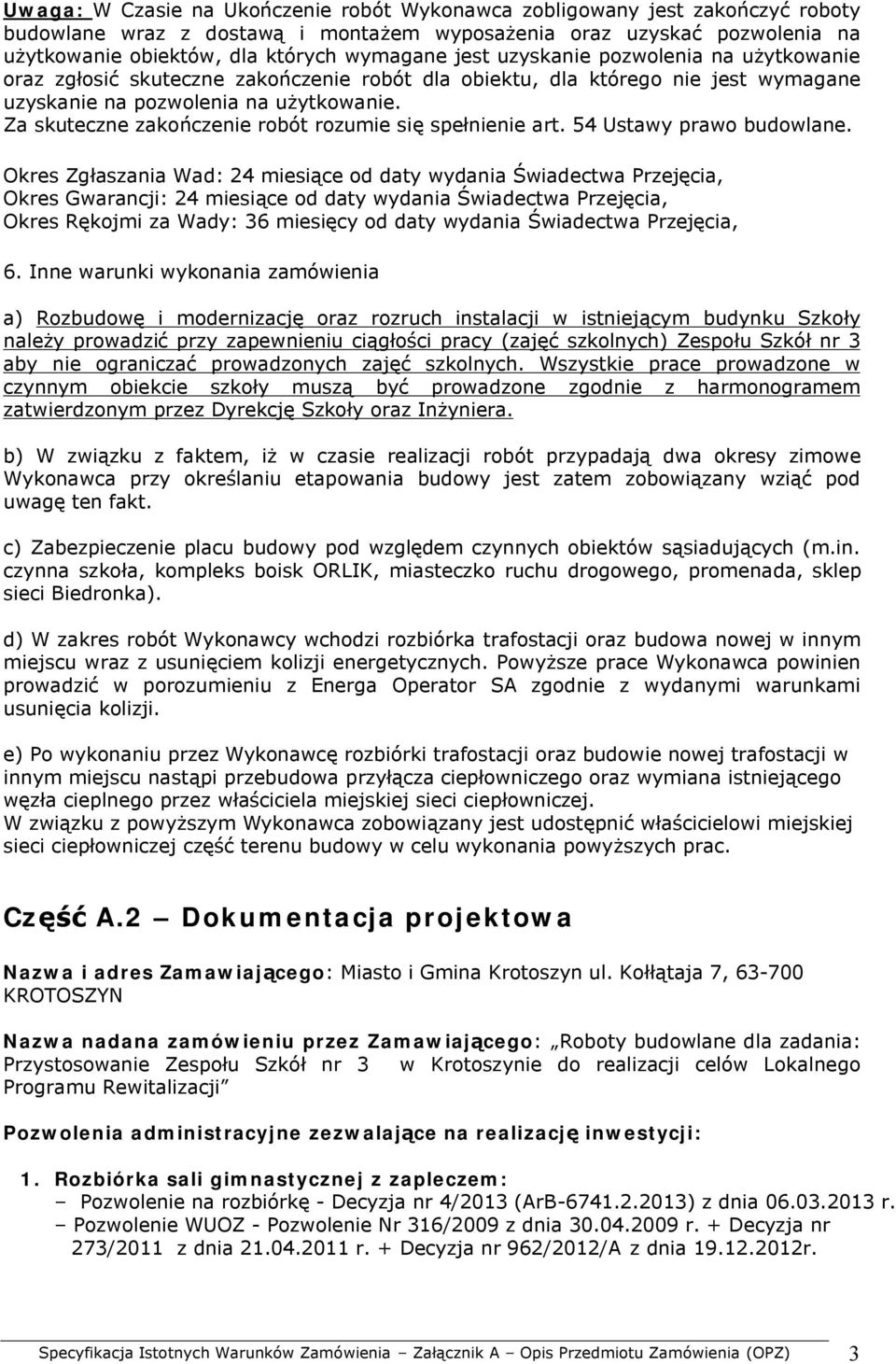

3 Uwaga: W Czasie na Ukończenie robót Wykonawca zobligowany jest zakończyć roboty budowlane wraz z dostawą i montażem wyposażenia oraz uzyskać pozwolenia na użytkowanie obiektów, dla których wymagane jest uzyskanie pozwolenia na użytkowanie oraz zgłosić skuteczne zakończenie robót dla obiektu, dla którego nie jest wymagane uzyskanie na pozwolenia na użytkowanie. Za skuteczne zakończenie robót rozumie się spełnienie art. 54 Ustawy prawo budowlane. Okres Zgłaszania Wad: 24 miesiące od daty wydania Świadectwa Przejęcia, Okres Gwarancji: 24 miesiące od daty wydania Świadectwa Przejęcia, Okres Rękojmi za Wady: 36 miesięcy od daty wydania Świadectwa Przejęcia, 6. Inne warunki wykonania zamówienia a) Rozbudowę i modernizację oraz rozruch instalacji w istniejącym budynku Szkoły należy prowadzić przy zapewnieniu ciągłości pracy (zajęć szkolnych) Zespołu Szkół nr 3 aby nie ograniczać prowadzonych zajęć szkolnych. Wszystkie prace prowadzone w czynnym obiekcie szkoły muszą być prowadzone zgodnie z harmonogramem zatwierdzonym przez Dyrekcję Szkoły oraz Inżyniera. b) W związku z faktem, iż w czasie realizacji robót przypadają dwa okresy zimowe Wykonawca przy określaniu etapowania budowy jest zatem zobowiązany wziąć pod uwagę ten fakt. c) Zabezpieczenie placu budowy pod względem czynnych obiektów sąsiadujących (m.in. czynna szkoła, kompleks boisk ORLIK, miasteczko ruchu drogowego, promenada, sklep sieci Biedronka). d) W zakres robót Wykonawcy wchodzi rozbiórka trafostacji oraz budowa nowej w innym miejscu wraz z usunięciem kolizji energetycznych. Powyższe prace Wykonawca powinien prowadzić w porozumieniu z Energa Operator SA zgodnie z wydanymi warunkami usunięcia kolizji. e) Po wykonaniu przez Wykonawcę rozbiórki trafostacji oraz budowie nowej trafostacji w innym miejscu nastąpi przebudowa przyłącza ciepłowniczego oraz wymiana istniejącego węzła cieplnego przez właściciela miejskiej sieci ciepłowniczej. W związku z powyższym Wykonawca zobowiązany jest udostępnić właścicielowi miejskiej sieci ciepłowniczej część terenu budowy w celu wykonania powyższych prac. Część A.2 Dokumentacja projektowa Nazwa i adres Zamawiającego: Miasto i Gmina Krotoszyn ul. Kołłątaja 7, KROTOSZYN Nazwa nadana zamówieniu przez Zamawiającego: Roboty budowlane dla zadania: Przystosowanie Zespołu Szkół nr 3 w Krotoszynie do realizacji celów Lokalnego Programu Rewitalizacji Pozwolenia administracyjne zezwalające na realizację inwestycji: 1. Rozbiórka sali gimnastycznej z zapleczem: Pozwolenie na rozbiórkę - Decyzja nr 4/2013 (ArB ) z dnia r. Pozwolenie WUOZ - Pozwolenie Nr 316/2009 z dnia r. + Decyzja nr 273/2011 z dnia r. + Decyzja nr 962/2012/A z dnia r. Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 3

4 2. Przebudowa Zespołu Szkół nr 3 w Krotoszynie: Pozwolenie na budowę - Decyzja nr 839/2009 (ArB-7351/709/2009) z dnia r. Pozwolenie na budowę zamienne - Decyzja nr 395/2013 (ArB ) z dnia r. Pozwolenie WUOZ - Pozwolenie Nr 982/2008 z dnia r. + Decyzja nr 906/2010 z dnia r. Pozwolenie WUOZ - Pozwolenie Nr 40/2009 z dnia r. + Decyzja nr 31/2011 z dnia r. (konserwacja drzwi, wymiana okien) 3. Budowa hali sportowo-widowiskowej - ETAP I: Pozwolenie na budowę - Decyzja nr 870/2009 (ArB-7351/7823/2009) z dnia r. Pozwolenie WUOZ - Pozwolenie Nr 597/2009 z dnia r. + Decyzja nr 538/2011 z dnia r. Pozwolenie WUOZ - Pozwolenie Nr 900/09 z dnia r. + ekspertyza dendrologiczna 4. Budowa hali sportowo-widowiskowej - ETAP II (zagospodarowanie terenu, parkingi, droga dojazdowa, plac rekreacyjny): Pozwolenie na budowę - Decyzja nr 801/2012 (ArB ) z dnia r. Pozwolenie WUOZ - Pozwolenie Nr 127/2011 z dnia r. + Postanowienie nr 1168/2011 z dnia r. + Decyzja nr 161/2012/C z dnia r. (badania archeologiczne) Pozwolenie WUOZ - Pozwolenie Nr 852/2012/A z dnia r. (drzewa) 5. Budowa trafostacji wraz z usunięciem kolizji z istniejącymi liniami kablowymi sn i nn oraz likwidacja istniejącej trafostacji: Pozwolenie na budowę - Decyzja nr 445/2013 (ArB ) z dnia r. Pozwolenie WUOZ - Pozwolenie Nr 336/2013/A z dnia r. Nazwy i kody według Wspólnego Słownika Zamówień: Roboty budowlane Przygotowanie terenu pod budowę Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty w zakresie usuwania gleby Roboty rozbiórkowe Roboty w zakresie kształtowania terenu Roboty w zakresie kształtowania terenów zielonych Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty budowlane w zakresie budynków Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Roboty budowlane w zakresie rurociągów do odprowadzania wody burzowej Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, dróg Roboty w zakresie budowy dróg Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 4

5 Roboty instalacyjne w budynkach Roboty instalacyjne elektryczne Roboty izolacyjne Roboty instalacyjne wodno-kanalizacyjne i sanitarne Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Roboty instalacyjne przeciwpożarowe Roboty wykończeniowe w zakresie obiektów budowlanych Tynkowanie Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie Pokrywanie podłóg i ścian Roboty malarskie i szklarskie Roboty budowlane wykończeniowe, pozostałe Meble (włącznie z biurowymi), wyposażenie, urządzenia domowe (z wyłączeniem oświetlenia) i środki czyszczące Meble biurowe Meble i wyposażenie kuchni Artykuły i sprzęt sportowy Usługi archeologiczne Geotechniczne usługi inżynieryjne Usługi pomiarowe Usługi sporządzania map Biuro projektowe: STANISŁAWSKI Jerzy Stanisławski z siedzibą ul. Polan 28, Zduny ; pracownia: ul. Ciepła 15a/27, Wrocław Spis zawartości dokumentacji projektowej: 1. Rozbiórka sali gimnastycznej z zapleczem: Projekt wykonawczy architektura i konstrukcja: autor opracowania: Sebastian Stanisławski; Paweł Woźniak, 2. Przebudowa Zespołu Szkół nr 3 w Krotoszynie przy ulicy Powstańców Wielkopolskich 13. dz. nr 1533/5; 1535/2; ark. m. 75; obręb: Miasto Krotoszyn; Projekt budowlany zamienny - wielobranżowy ( tom I i tom II ): autorzy opracowania: Sebastian Stanisławski (branża architektoniczna), Paweł Woźniak (branża konstrukcyjna), Barbara Choinka (instalacje sanitarne), Marcin Dudek (instalacje elektryczne); Projekt wykonawczy architektura; autor opracowania: Sebastian Stanisławski; Projekt wykonawczy - konstrukcja autor opracowania: Paweł Woźniak; Projekt wykonawczy - instalacje sanitarne autor opracowania: Barbara Choinka; Projekt wykonawczy - instalacje elektryczne autor opracowania: Marcin Dudek; 3. Budowa hali sportowo-widowiskowej - ETAP I: Projekt budowlany - wielobranżowy ( tom I i tom II ) autorzy opracowania: Sebastian Stanisławski (branża architektoniczna), Paweł Woźniak (branża konstrukcyjna), Barbara Choinka (instalacje sanitarne), Andrzej Kulesa (wentylacja), Grzegorz Szymański (instalacje elektryczne); Projekt wykonawczy architektura autor opracowania: Sebastian Stanisławski; Projekt wykonawczy - konstrukcja (tom 2.1, 2.2) - autor opracowania: Paweł Woźniak; Projekt wykonawczy - instalacje sanitarne wod-kan; autor opracowania: Barbara Choinka; Projekt wykonawczy - instalacje sanitarne c.o. ; autor opracowania: Barbara Choinka; Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 5

6 Projekt wykonawczy - instalacje sanitarne wentylacje autor opracowania: Andrzej Kulesa; Projekt wykonawczy - instalacje elektryczne autor opracowania: Maciej Kołodziejski; Projekt wykonawczy - instalacja monitoringu autor opracowania: Robert Myrlak; Wytyczne adaptacji akustycznej i projekt systemu nagłośnienia sali sportowej Marcin Biegaj, Projekt wykonawczy - obsługa komunikacyjna placu budowy autor opracowania: Paweł Fried ; Projekt wykonawczy - koordynacja branż autor opracowania: Sebastian Stanisławski; Projekt wykonawczy - p.poż. autor opracowania: Sebastian Stanisławski; Opinia geotechniczna - autor opracowania: Mariusz Rinke 4. Budowa hali sportowo-widowiskowej - ETAP II (zagospodarowanie terenu, parkingi, droga dojazdowa, plac rekreacyjny): Projekt budowlany wielobranżowy, autorzy opracowania: Sebastian Stanisławski (branża architektoniczna), Barbara Choinka (instalacje sanitarne), Maciej Kołodziejski (instalacje elektryczne), Danuta Michalska-Szczepańska (branża drogowa); Projekt wykonawczy - architektura autor opracowania: Sebastian Stanisławski; Projekt wykonawczy - drogi autor opracowania: Paweł Fried ; Projekt wykonawczy - instalacje sanitarne autor opracowania: Barbara Choinka; Projekt wykonawczy - instalacje elektryczne Maciej Kołodziejski; Projekt wykonawczy - architektura krajobrazu autor opracowania: Angelika Kuśmierczyk-Jędrzak ; Opinia geotechniczna - autor opracowania: Artur Baj (Autor projektu wykorzystał dokumentację określającą warunki gruntowo-wodne dla koncepcji innej inwestycji na tym terenie. W związku z powyższym oferent nie powinien sugerować się naniesionym obiektem na planie sytuacyjnym.) 5. Budowa trafostacji wraz z usunięciem kolizji z istniejącymi liniami kablowymi sn i nn oraz likwidacja istniejącej trafostacji: Projekt budowlany - instalacje elektryczne, autorzy opracowania: Sebastian Stanisławski (branża architektoniczna), Andrzej Stanecki instalacje elektryczne); Projekt wykonawczy - instalacje elektryczne autor opracowania: Sebastian Stanisławski, Andrzej Stanecki, ; Część A.3 Przedmiar robót Wskazanie nazw zwyczajowych czy producentów w zamieszczonych elementach opisu przedmiotu zamówienia (OPZ) służy wyłącznie określeniu standardu. Zamawiający dopuszcza rozwiązania równoważne opisywanym. Wykonawca, który powołuje się na rozwiązania równoważne opisywanym przez Zamawiającego, jest obowiązany wykazać, że oferowane przez niego dostawy, usługi lub roboty budowlane spełniają wymagania określone przez Zamawiającego. W takiej sytuacji Zamawiający wymaga złożenia stosownych dokumentów, potwierdzających spełnienie wymagań. I. PREAMBUŁA Przedmiar Robót powinien być odczytywany w powiązaniu z SIWZ, Warunkami Kontraktowymi Ogólnymi i Szczególnymi Projekt umowy (załącznik B do SIWZ) oraz Opisem Przedmiotu Zamówienia (załącznik A do SIWZ) zawartym w Dokumentacji projektowej i Specyfikacjach Technicznych Wykonania i Odbioru Robót Budowlanych. Uważa się, że Wykonawca dokładnie zapoznał się ze szczegółowym opisem robót, które należy wykonać i sposobem ich wykonania. Całość robót ma być wykonana zgodnie z ich intencją, znaczeniem i wymogami Inżyniera. Ilości wstawione obok Pozycji w każdym wierszu Przedmiaru Robót są wielkościami szacunkowymi (w granicach błędu systematycznego), określonymi na podstawie zatwierdzonego Projektu budowlanego projektów wykonawczych i zostały podane dla wygody stworzenia wspólnych zasad do sporządzenia ceny ofert. Podstawą płatności będzie faktyczna ilość wykonanej pracy, tak Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 6

7 jak zostanie ona obmierzona przez Wykonawcę i sprawdzona przez Inżyniera oraz wyceniona po stawkach i cenach podanych w wycenionym Przedmiarze Robót, tam gdzie ma to zastosowanie. O ile nie zostało to wyraźnie i dokładnie określone w Specyfikacjach Technicznych Wykonania i Odbioru Robót Budowlanych i Przedmiarze Robót, to tylko pozycje wymienione w wycenionym Przedmiarze Robót będą obmierzone. Koszty każdej z faz operacyjnych, które muszą po sobie następować dla zapewnienia odpowiedniej, jakości wykonania, należy ująć w tej czy innej pozycji. Krótkie opisy pozycji w Przedmiarze Robót przedstawione są tylko dla celów identyfikacyjnych i nie powinny w żaden sposób modyfikować bądź anulować szczegółowego opisu zawartego w Warunkach Kontraktu lub Specyfikacjach Technicznych Wykonania i Odbioru Robót Budowlanych. Wyceniając poszczególne pozycje, należy odnosić się do Warunków Kontraktu, Specyfikacji Technicznych Wykonania i Odbioru Robót Budowlanych oraz Dokumentacji Projektowej w celu uzyskania pełnych wskazówek, informacji, instrukcji lub opisów robót i zastosowanych materiałów. Oczywistym jest też, że Roboty muszą być wykonane według zasad fachowego wykonawstwa i wskazówek Inżyniera. II. WARUNKI OGÓLNE 2.1 Wyceniona Tabela Przedmiaru Robót jest integralną częścią dokumentów Kontraktu. Przedmiar Robót podaje jedynie zakres Robót do wykonania, opisanych w dokumentach Kontraktu. 2.2 Przyjmuje się, że pozycje Przedmiaru Robót pokrywają wszystkie potrzeby i zobowiązania wymagające wypełnienia warunków Kontraktu. Ceny jednostkowe podane w wycenionym Przedmiarze Robót przez Wykonawcę muszą pokrywać wszystkie koszty wykonania Robót i koszty związane z: wypełnieniem obowiązków wynikających z Kontraktu i wszystkich innych zobowiązań i wymagań związanych z prowadzeniem Robót wyspecyfikowanych w Kontrakcie lub wynikających z Kontraktu. kosztami analiz laboratoryjnych i kosztami związanymi kosztami dostawy, magazynowania, zabezpieczenia, ubezpieczenia materiałów i urządzeń oraz wszelkimi kosztami związanymi, sprzętem, jego dostawą, utrzymaniem, zasilaniem, zużyciem mediów dla potrzeb wykonania Robót objętych Kontraktem, wszelkimi pracami i materiałami pomocniczymi kosztami ogólnymi, zyskiem, podatkami itd. 2.3 Pozycje Przedmiaru Robót opisują w sposób skrócony zakres Robót objętych Kontraktem. Ten sposób przedstawienia zakresu Robót nie powtarza dokładności opisu i wymagań technicznych podanych w Specyfikacjach Technicznych. Przyjmuje się, że dana pozycja opisana w Przedmiarze Robót w sposób skrócony odpowiada swoim zakresem pełnemu opisowi prac podanemu we wszystkich dokumentach Kontraktu. 2.4 Roboty opisane w każdej pozycji Przedmiaru Robót skalkulowano w sposób scalony przyjmując jednostkę przedmiaru dla Roboty wiodącej i uwzględniając udział robót towarzyszących i zużycie materiałów w sposób przybliżony. Roboty opisane należy traktować wskaźnikowo. Rzeczywisty obmiar robót towarzyszących i zużycie materiałów (niezbędnych do kompletnego wykonania prac) inny niż podany w Specyfikacjach Technicznych nie będzie podstawą do zmian cen jednostkowych, co jest ryzykiem Wykonawcy. 2.5 Roboty opisane w każdej pozycji Przedmiaru Robót winny być wykonywane w sposób kompletny opisany w Specyfikacjach Technicznych, z zachowaniem jakości i zgodnie z wymaganiami Inżyniera. W taki sposób Roboty będą odbierane. Wartość podana w każdej pozycji Przedmiaru Robót jako cena jednostkowa pokrywa wszystkie wymogi kompletnego wykonania prac niezależnie od tego czy są one szczegółowo, czy nieopisane w dokumentach Kontraktu III. PRZEDMIAR ROBÓT Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 7

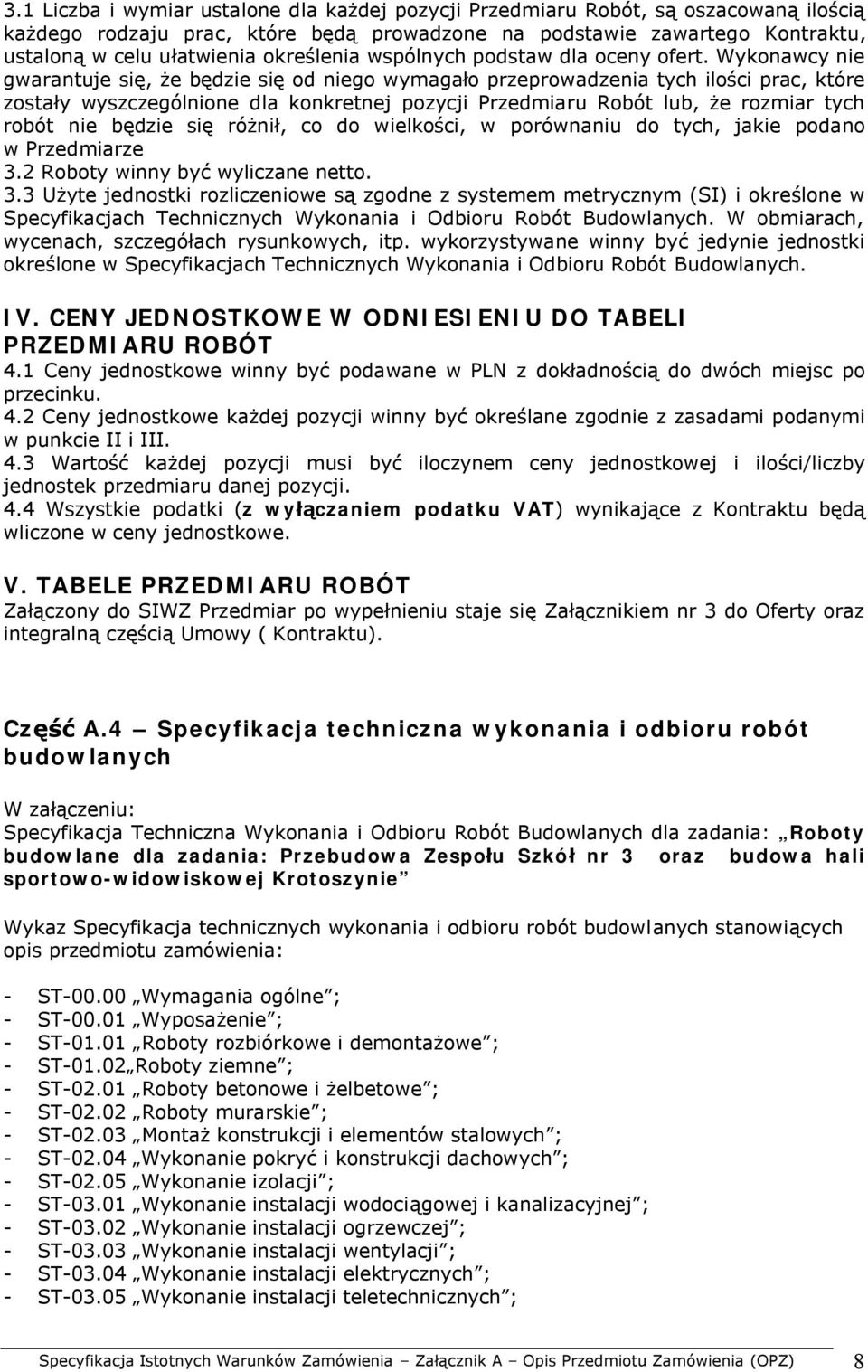

8 3.1 Liczba i wymiar ustalone dla każdej pozycji Przedmiaru Robót, są oszacowaną ilością każdego rodzaju prac, które będą prowadzone na podstawie zawartego Kontraktu, ustaloną w celu ułatwienia określenia wspólnych podstaw dla oceny ofert. Wykonawcy nie gwarantuje się, że będzie się od niego wymagało przeprowadzenia tych ilości prac, które zostały wyszczególnione dla konkretnej pozycji Przedmiaru Robót lub, że rozmiar tych robót nie będzie się różnił, co do wielkości, w porównaniu do tych, jakie podano w Przedmiarze 3.2 Roboty winny być wyliczane netto. 3.3 Użyte jednostki rozliczeniowe są zgodne z systemem metrycznym (SI) i określone w Specyfikacjach Technicznych Wykonania i Odbioru Robót Budowlanych. W obmiarach, wycenach, szczegółach rysunkowych, itp. wykorzystywane winny być jedynie jednostki określone w Specyfikacjach Technicznych Wykonania i Odbioru Robót Budowlanych. IV. CENY JEDNOSTKOWE W ODNIESIENIU DO TABELI PRZEDMIARU ROBÓT 4.1 Ceny jednostkowe winny być podawane w PLN z dokładnością do dwóch miejsc po przecinku. 4.2 Ceny jednostkowe każdej pozycji winny być określane zgodnie z zasadami podanymi w punkcie II i III. 4.3 Wartość każdej pozycji musi być iloczynem ceny jednostkowej i ilości/liczby jednostek przedmiaru danej pozycji. 4.4 Wszystkie podatki (z wyłączaniem podatku VAT) wynikające z Kontraktu będą wliczone w ceny jednostkowe. V. TABELE PRZEDMIARU ROBÓT Załączony do SIWZ Przedmiar po wypełnieniu staje się Załącznikiem nr 3 do Oferty oraz integralną częścią Umowy ( Kontraktu). Część A.4 Specyfikacja techniczna wykonania i odbioru robót budowlanych W załączeniu: Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych dla zadania: Roboty budowlane dla zadania: Przebudowa Zespołu Szkół nr 3 oraz budowa hali sportowo-widowiskowej Krotoszynie Wykaz Specyfikacja technicznych wykonania i odbioru robót budowlanych stanowiących opis przedmiotu zamówienia: - ST Wymagania ogólne ; - ST Wyposażenie ; - ST Roboty rozbiórkowe i demontażowe ; - ST Roboty ziemne ; - ST Roboty betonowe i żelbetowe ; - ST Roboty murarskie ; - ST Montaż konstrukcji i elementów stalowych ; - ST Wykonanie pokryć i konstrukcji dachowych ; - ST Wykonanie izolacji ; - ST Wykonanie instalacji wodociągowej i kanalizacyjnej ; - ST Wykonanie instalacji ogrzewczej ; - ST Wykonanie instalacji wentylacji ; - ST Wykonanie instalacji elektrycznych ; - ST Wykonanie instalacji teletechnicznych ; Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 8

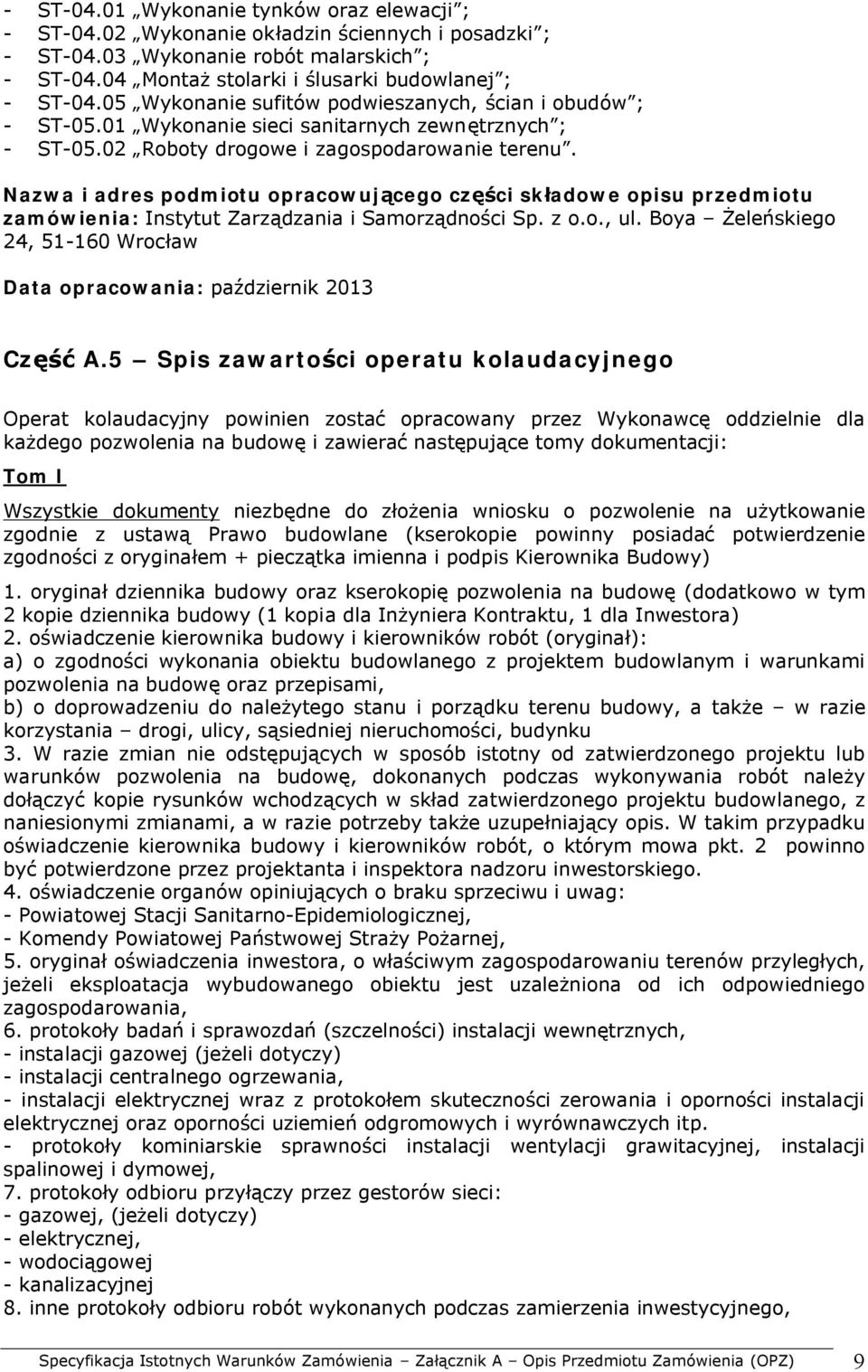

9 - ST Wykonanie tynków oraz elewacji ; - ST Wykonanie okładzin ściennych i posadzki ; - ST Wykonanie robót malarskich ; - ST Montaż stolarki i ślusarki budowlanej ; - ST Wykonanie sufitów podwieszanych, ścian i obudów ; - ST Wykonanie sieci sanitarnych zewnętrznych ; - ST Roboty drogowe i zagospodarowanie terenu. Nazwa i adres podmiotu opracowującego części składowe opisu przedmiotu zamówienia: Instytut Zarządzania i Samorządności Sp. z o.o., ul. Boya Żeleńskiego 24, Wrocław Data opracowania: październik 2013 Część A.5 Spis zawartości operatu kolaudacyjnego Operat kolaudacyjny powinien zostać opracowany przez Wykonawcę oddzielnie dla każdego pozwolenia na budowę i zawierać następujące tomy dokumentacji: Tom I Wszystkie dokumenty niezbędne do złożenia wniosku o pozwolenie na użytkowanie zgodnie z ustawą Prawo budowlane (kserokopie powinny posiadać potwierdzenie zgodności z oryginałem + pieczątka imienna i podpis Kierownika Budowy) 1. oryginał dziennika budowy oraz kserokopię pozwolenia na budowę (dodatkowo w tym 2 kopie dziennika budowy (1 kopia dla Inżyniera Kontraktu, 1 dla Inwestora) 2. oświadczenie kierownika budowy i kierowników robót (oryginał): a) o zgodności wykonania obiektu budowlanego z projektem budowlanym i warunkami pozwolenia na budowę oraz przepisami, b) o doprowadzeniu do należytego stanu i porządku terenu budowy, a także w razie korzystania drogi, ulicy, sąsiedniej nieruchomości, budynku 3. W razie zmian nie odstępujących w sposób istotny od zatwierdzonego projektu lub warunków pozwolenia na budowę, dokonanych podczas wykonywania robót należy dołączyć kopie rysunków wchodzących w skład zatwierdzonego projektu budowlanego, z naniesionymi zmianami, a w razie potrzeby także uzupełniający opis. W takim przypadku oświadczenie kierownika budowy i kierowników robót, o którym mowa pkt. 2 powinno być potwierdzone przez projektanta i inspektora nadzoru inwestorskiego. 4. oświadczenie organów opiniujących o braku sprzeciwu i uwag: - Powiatowej Stacji Sanitarno-Epidemiologicznej, - Komendy Powiatowej Państwowej Straży Pożarnej, 5. oryginał oświadczenia inwestora, o właściwym zagospodarowaniu terenów przyległych, jeżeli eksploatacja wybudowanego obiektu jest uzależniona od ich odpowiedniego zagospodarowania, 6. protokoły badań i sprawozdań (szczelności) instalacji wewnętrznych, - instalacji gazowej (jeżeli dotyczy) - instalacji centralnego ogrzewania, - instalacji elektrycznej wraz z protokołem skuteczności zerowania i oporności instalacji elektrycznej oraz oporności uziemień odgromowych i wyrównawczych itp. - protokoły kominiarskie sprawności instalacji wentylacji grawitacyjnej, instalacji spalinowej i dymowej, 7. protokoły odbioru przyłączy przez gestorów sieci: - gazowej, (jeżeli dotyczy) - elektrycznej, - wodociągowej - kanalizacyjnej 8. inne protokoły odbioru robót wykonanych podczas zamierzenia inwestycyjnego, Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 9

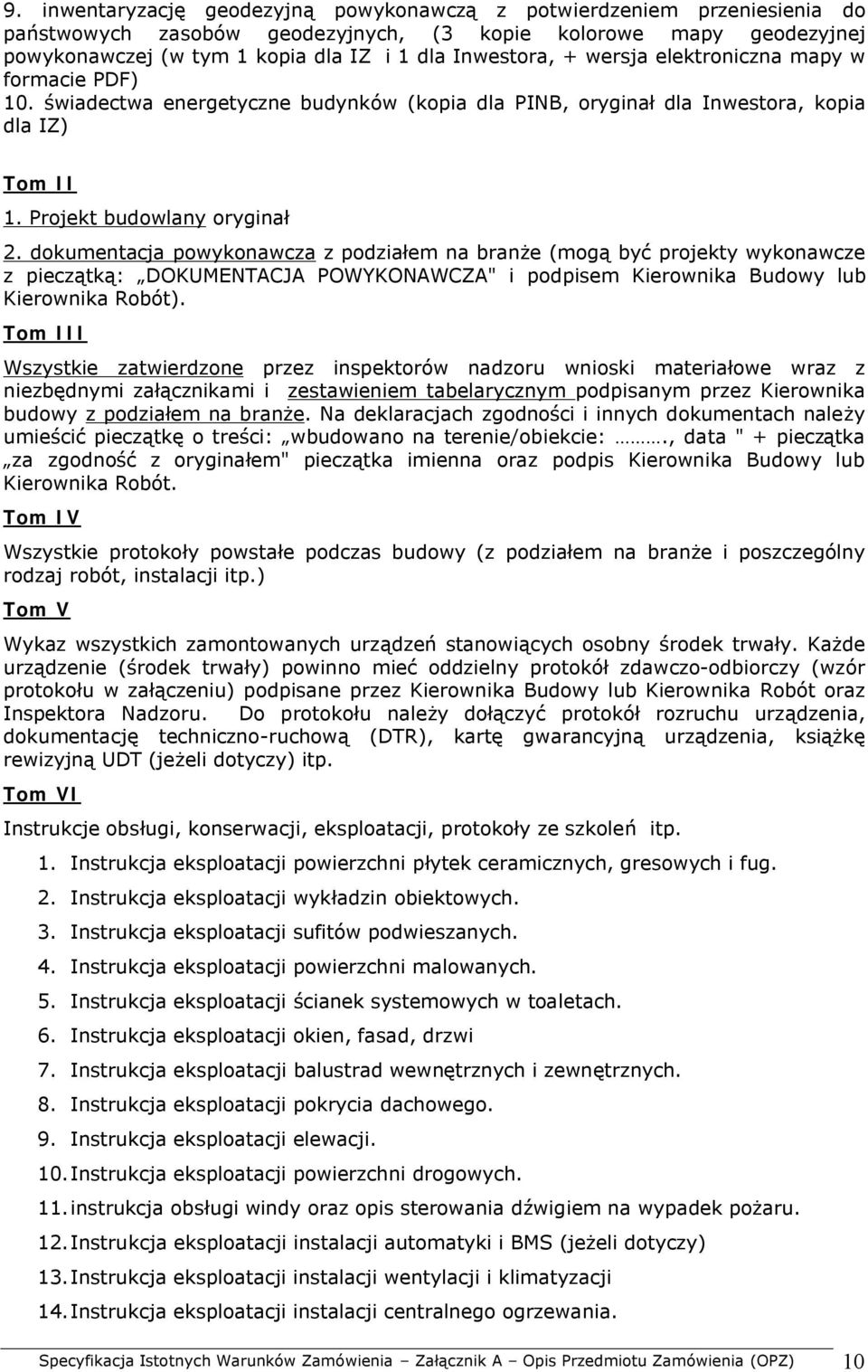

10 9. inwentaryzację geodezyjną powykonawczą z potwierdzeniem przeniesienia do państwowych zasobów geodezyjnych, (3 kopie kolorowe mapy geodezyjnej powykonawczej (w tym 1 kopia dla IZ i 1 dla Inwestora, + wersja elektroniczna mapy w formacie PDF) 10. świadectwa energetyczne budynków (kopia dla PINB, oryginał dla Inwestora, kopia dla IZ) Tom II 1. Projekt budowlany oryginał 2. dokumentacja powykonawcza z podziałem na branże (mogą być projekty wykonawcze z pieczątką: DOKUMENTACJA POWYKONAWCZA" i podpisem Kierownika Budowy lub Kierownika Robót). Tom III Wszystkie zatwierdzone przez inspektorów nadzoru wnioski materiałowe wraz z niezbędnymi załącznikami i zestawieniem tabelarycznym podpisanym przez Kierownika budowy z podziałem na branże. Na deklaracjach zgodności i innych dokumentach należy umieścić pieczątkę o treści: wbudowano na terenie/obiekcie:., data " + pieczątka za zgodność z oryginałem" pieczątka imienna oraz podpis Kierownika Budowy lub Kierownika Robót. Tom IV Wszystkie protokoły powstałe podczas budowy (z podziałem na branże i poszczególny rodzaj robót, instalacji itp.) Tom V Wykaz wszystkich zamontowanych urządzeń stanowiących osobny środek trwały. Każde urządzenie (środek trwały) powinno mieć oddzielny protokół zdawczo-odbiorczy (wzór protokołu w załączeniu) podpisane przez Kierownika Budowy lub Kierownika Robót oraz Inspektora Nadzoru. Do protokołu należy dołączyć protokół rozruchu urządzenia, dokumentację techniczno-ruchową (DTR), kartę gwarancyjną urządzenia, książkę rewizyjną UDT (jeżeli dotyczy) itp. Tom VI Instrukcje obsługi, konserwacji, eksploatacji, protokoły ze szkoleń itp. 1. Instrukcja eksploatacji powierzchni płytek ceramicznych, gresowych i fug. 2. Instrukcja eksploatacji wykładzin obiektowych. 3. Instrukcja eksploatacji sufitów podwieszanych. 4. Instrukcja eksploatacji powierzchni malowanych. 5. Instrukcja eksploatacji ścianek systemowych w toaletach. 6. Instrukcja eksploatacji okien, fasad, drzwi 7. Instrukcja eksploatacji balustrad wewnętrznych i zewnętrznych. 8. Instrukcja eksploatacji pokrycia dachowego. 9. Instrukcja eksploatacji elewacji. 10. Instrukcja eksploatacji powierzchni drogowych. 11. instrukcja obsługi windy oraz opis sterowania dźwigiem na wypadek pożaru. 12. Instrukcja eksploatacji instalacji automatyki i BMS (jeżeli dotyczy) 13. Instrukcja eksploatacji instalacji wentylacji i klimatyzacji 14. Instrukcja eksploatacji instalacji centralnego ogrzewania. Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 10

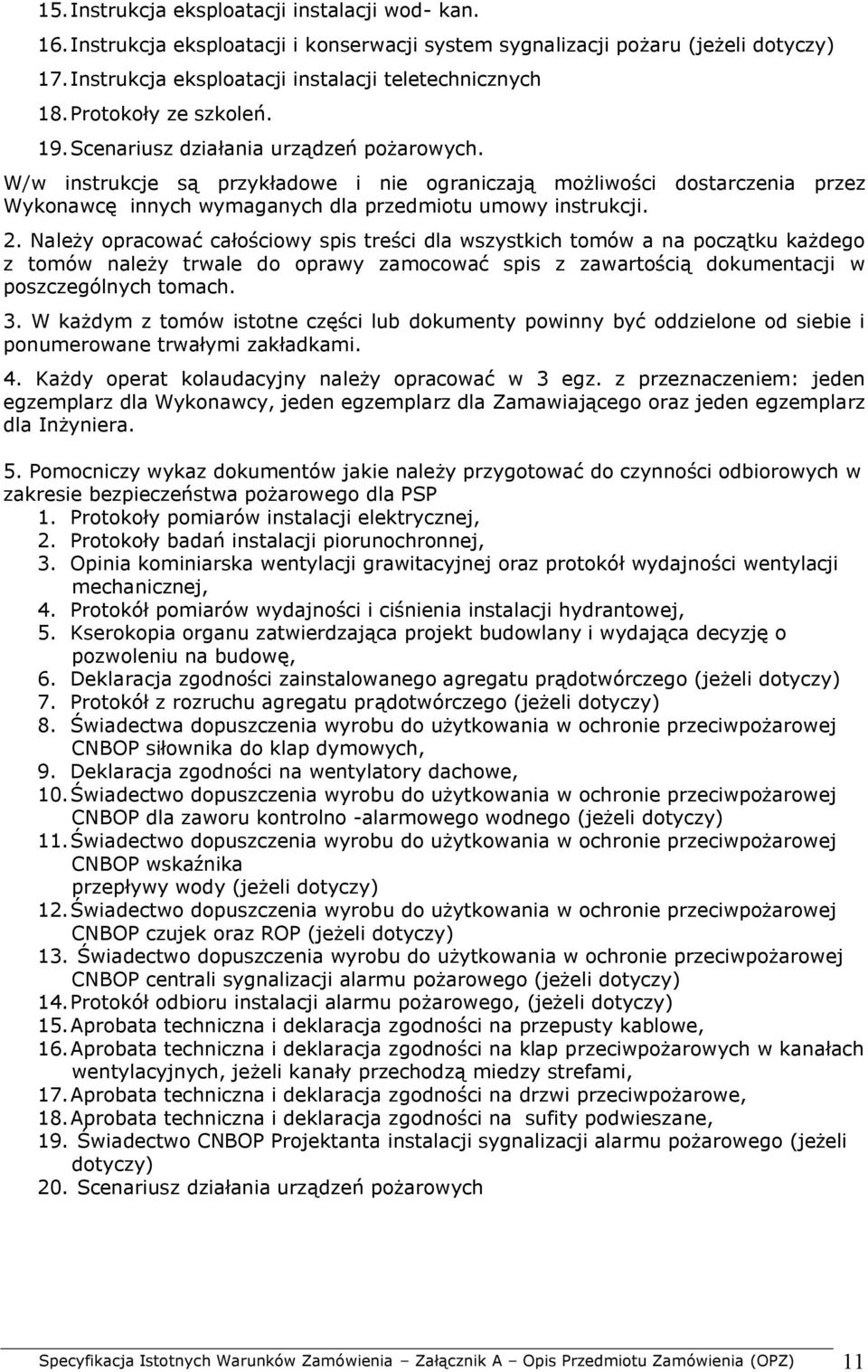

11 15. Instrukcja eksploatacji instalacji wod- kan. 16. Instrukcja eksploatacji i konserwacji system sygnalizacji pożaru (jeżeli dotyczy) 17. Instrukcja eksploatacji instalacji teletechnicznych 18. Protokoły ze szkoleń. 19. Scenariusz działania urządzeń pożarowych. W/w instrukcje są przykładowe i nie ograniczają możliwości dostarczenia przez Wykonawcę innych wymaganych dla przedmiotu umowy instrukcji. 2. Należy opracować całościowy spis treści dla wszystkich tomów a na początku każdego z tomów należy trwale do oprawy zamocować spis z zawartością dokumentacji w poszczególnych tomach. 3. W każdym z tomów istotne części lub dokumenty powinny być oddzielone od siebie i ponumerowane trwałymi zakładkami. 4. Każdy operat kolaudacyjny należy opracować w 3 egz. z przeznaczeniem: jeden egzemplarz dla Wykonawcy, jeden egzemplarz dla Zamawiającego oraz jeden egzemplarz dla Inżyniera. 5. Pomocniczy wykaz dokumentów jakie należy przygotować do czynności odbiorowych w zakresie bezpieczeństwa pożarowego dla PSP 1. Protokoły pomiarów instalacji elektrycznej, 2. Protokoły badań instalacji piorunochronnej, 3. Opinia kominiarska wentylacji grawitacyjnej oraz protokół wydajności wentylacji mechanicznej, 4. Protokół pomiarów wydajności i ciśnienia instalacji hydrantowej, 5. Kserokopia organu zatwierdzająca projekt budowlany i wydająca decyzję o pozwoleniu na budowę, 6. Deklaracja zgodności zainstalowanego agregatu prądotwórczego (jeżeli dotyczy) 7. Protokół z rozruchu agregatu prądotwórczego (jeżeli dotyczy) 8. Świadectwa dopuszczenia wyrobu do użytkowania w ochronie przeciwpożarowej CNBOP siłownika do klap dymowych, 9. Deklaracja zgodności na wentylatory dachowe, 10. Świadectwo dopuszczenia wyrobu do użytkowania w ochronie przeciwpożarowej CNBOP dla zaworu kontrolno -alarmowego wodnego (jeżeli dotyczy) 11. Świadectwo dopuszczenia wyrobu do użytkowania w ochronie przeciwpożarowej CNBOP wskaźnika przepływy wody (jeżeli dotyczy) 12. Świadectwo dopuszczenia wyrobu do użytkowania w ochronie przeciwpożarowej CNBOP czujek oraz ROP (jeżeli dotyczy) 13. Świadectwo dopuszczenia wyrobu do użytkowania w ochronie przeciwpożarowej CNBOP centrali sygnalizacji alarmu pożarowego (jeżeli dotyczy) 14. Protokół odbioru instalacji alarmu pożarowego, (jeżeli dotyczy) 15. Aprobata techniczna i deklaracja zgodności na przepusty kablowe, 16. Aprobata techniczna i deklaracja zgodności na klap przeciwpożarowych w kanałach wentylacyjnych, jeżeli kanały przechodzą miedzy strefami, 17. Aprobata techniczna i deklaracja zgodności na drzwi przeciwpożarowe, 18. Aprobata techniczna i deklaracja zgodności na sufity podwieszane, 19. Świadectwo CNBOP Projektanta instalacji sygnalizacji alarmu pożarowego (jeżeli dotyczy) 20. Scenariusz działania urządzeń pożarowych Specyfikacja Istotnych Warunków Zamówienia Załącznik A Opis Przedmiotu Zamówienia (OPZ) 11
