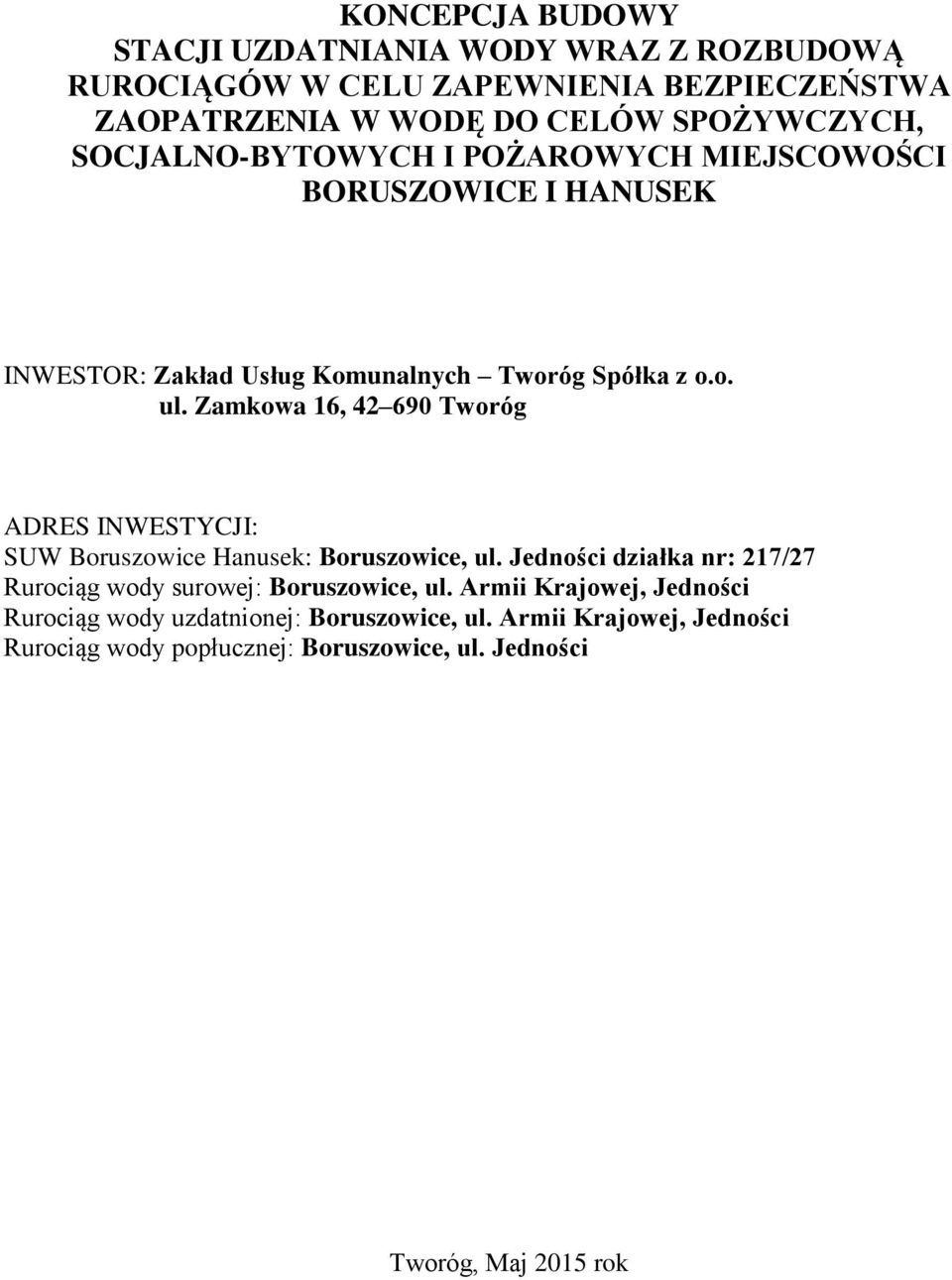

1 KONCEPCJA BUDOWY STACJI UZDATNIANIA WODY WRAZ Z ROZBUDOWĄ RUROCIĄGÓW W CELU ZAPEWNIENIA BEZPIECZEŃSTWA ZAOPATRZENIA W WODĘ DO CELÓW SPOŻYWCZYCH, SOCJALNO-BYTOWYCH I POŻAROWYCH MIEJSCOWOŚCI BORUSZOWICE I HANUSEK INWESTOR: Zakład Usług Komunalnych Tworóg Spółka z o.o. ul. Zamkowa 16, Tworóg ADRES INWESTYCJI: SUW Boruszowice Hanusek: Boruszowice, ul. Jedności działka nr: 217/27 Rurociąg wody surowej: Boruszowice, ul. Armii Krajowej, Jedności Rurociąg wody uzdatnionej: Boruszowice, ul. Armii Krajowej, Jedności Rurociąg wody popłucznej: Boruszowice, ul. Jedności Tworóg, Maj 2015 rok

2 Spis treści 1. Przedmiot opracowania 2. Podstawa opracowania 3. Stan istniejący 4. Założenia wyjściowe 5. Koncepcja

3 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest koncepcja budowy stacji uzdatniania wody (SUW) stanowiącej zaopatrzenie w wodę miejscowości Hanusek i Boruszowice wraz z przysiółkiem Osiek. Budowa (SUW) ma na celu zapewnienie bezpieczeństwa jakości i ciągłości dostaw wody uzdatnionej do celów spożywczych, socjalno-bytowych oraz zapewnienia rezerwy na cele pożarowe dla wymienionych wyżej miejscowości z wykorzystaniem istniejącej sieci rozdzielczej i studni S1 i S2. 2. PODSTAWA OPRACOWANIA Pozwolenie wodnoprawne wydane decyzją Starosty Powiatowego w Tarnowskich Górach, znak OŚR z r. Operat wodnoprawny na pobór wód podziemnych z ujęcia (S) w miejscowości Boruszowice, Gmina Tworóg - Studnia nr S1 Analiza gospodarki wodociągowej ZUK Tworóg Spółka z o.o. Mapy Gminy Tworóg Uchwała nr XXXVI/408/2006 Rady Gminy w Tworogu z dnia 22 czerwca 2006 r. w sprawie miejscowego planu zagospodarowania przestrzennego Gminy Tworóg w sołectwie Brynek, Hanusek i Boruszowice Informacje ZUK Tworóg Spółka z o.o. 3. STAN ISTNIEJĄCY 3.1. Studnia S1 Obecnie ze studni S1 (w granicach nieruchomości o nr ewidencyjnym: 167/17 i współrzędnych geograficznych: N: E: ) woda jest pobierana i dostarczana na cele socjalno-bytowe i spożywcze dla miejscowości Boruszowice, Hanusek w oparciu o pozwolenie wodnoprawne wydane decyzją Starosty Powiatowego w Tarnowskich Górach, znak OŚR z dnia r. [dokument w załączeniu]. Eksploatacja studni S1 polega na podawaniu wody bezpośrednio do sieci rozdzielczej zamontowaną pompą firmy Hydro Vacuum, typ GC 2.02 (11kW) napędzaną silnikiem elektrycznym trójfazowym zasilanym poprzez przetwornicę częstotliwości, opuszczoną do głębokości 28,0 m p.p.p. Zasoby eksploatacyjne studni S1 ustalono według stanu na r. w dokumentacji hydrogeologicznej ujęcia, przyjęte zawiadomieniem Wojewody Śląskiego z dnia r. znak ŚR-V-7441/JK14.7/02 i wynoszą Q= 40 m 3 /h, Q=960 m 3 /d przy depresji s=16,2m. Studnia S1 posiada przyłącze energetyczne kablowe na napięciu 400/230V. Zasilanie z rozdzielni nn stacji transformatorowej nr 289. Kabel zasilający YAKY 4*120 mm 2. Zabezpieczenie dla kabla stanowi rozłącznik bezpiecznikowy NSL z wkładką mocy WT-1/gG- 160A oraz zabezpieczenie przedlicznikowe w złączu pomiarowym zlokalizowanym przy studni S-1 - wyłącznik nadprądowy Elfa E 83 C Studnia S2 Studnia S2 (w granicy nieruchomości o nr ewidencyjnym 544/71 i współrzędnych geograficznych: N50 30'29" E18 46'25" Boruszowice ul. Batalionów Chłopskich) wykorzystywana była do potrzeb technologicznych fabryki papieru w Boruszowicach firma

4 Przyłącza [szt.] Długość sieci Ø200, Ø160, Ø150, Ø110, Ø90, Ø80,Ø63 Ø50 Długość przyłączy Ø32, Ø40, Ø25, Ø20 PPHU CARTEX Spółka z o.o. Boruszowice ul. Armii Krajowej 6. Spółka posiadała pozwolenie wodnoprawne ważne do dnia r. nr pozwolenia wodnoprawnego GOŚ /03 z dnia r [dokument w załączeniu]. Obecnie studnia nie posiada pozwolenia wodnoprawnego. Woda ze studni S2 nie może być podana do sieci bez uzdatnienia ze względu na ponadnormatywne zawartości żelaza µg/l i manganu 244 µg/l (badania z sierpnia 2014 r.). Do granicy działki doprowadzono przyłącze energetyczne napowietrzne na napięciu 400/230V w złączu pomiarowym zainstalowano listwę z zaciskami, która stanowi granicę własności urządzeń i miejsce dostarczania i odbioru energii elektrycznej. Typ zabezpieczeń przedlicznikowych WT00 wielkość zabezpieczeń 32[A]. Moc przyłączeniowa 17,5 [kw]. Moc umowna 17,5 [kw] Sieć rozdzielcza Siec rozdzielcza zasilana jest od studni S1 i obejmuje swym zasięgiem miejscowość Hanusek, Boruszowice, przysiółek Osiek. W tabeli nr 1 przedstawiono długości i średnice sieci rozdzielczej wraz z przyłączami. Wodociąg ułożony jest na terenie równinnym, brak jest danych o spadkach i głębokościach posadowienia poszczególnych odcinków sieci. Uprzednio sieć rozdzielcza podłączona była z wierzą ciśnień, znajdującą się na terenie byłej papierni. Obecnie ciśnienie w sieci utrzymywane jest dzięki zastosowaniu przemiennika częstotliwości (falownika) połączonego z czujnikiem ciśnienia zabudowanym na rurociągu w komorze studni. Ciśnienie w sieci utrzymywanej jest na poziomie 0,25-0,30 MPa (pomiar w komorze studni) Tab.1 Długości sieci wodociągowej, ilość i długość przyłączy. Długość sieci wodociągowej i przyłączy [m] Ilość przyłączy [szt] Długość sieci i przyłączy ogółem [m] Ø200 Ø160 Ø110 Ø100 Ø90 Ø80 Ø50 Ø40 Ø32 Ø25 Ø20 Hanusek Boruszowice, przysiółek Osiek SUMA Sieć technologiczna Sieć technologiczna wykorzystywana była do zaopatrzenia nieczynnej obecnie fabryki papieru w wodę na cele produkcyjne i technologiczne. Według posiadanych informacji, pierwotnie woda pochodziła z ujęcia brzegowego rzeki Stoła, natomiast w ostatnich latach funkcjonowania fabryki woda do celów technologicznych pochodziła ze studni nr 2, jednak brak jest jednoznacznych informacji o sposobie i miejscu włączenia rurociągu ze studni nr 2 do rurociągu technologicznego. Sieć technologiczna jest obecnie nieużywana Węzeł przy rzece Stoła Węzeł przy ujęciu rzecznym posiada możliwość połączenia sieci rozdzielczej z siecią technologiczną. Armatura umieszczona jest w budynku zamkniętym murowanym z cegły

5 obudowanym szkieletem żelbetowym, zlokalizowanym w bezpośrednim sąsiedztwie rzeki Stoła. Stan techniczny i prawny tego obiektu nie pozwala na jego dalsze wykorzystanie. 4. Założenia wyjściowe Przyjęta technologia, obliczenia technologiczne i dobór urządzeń powinien zapewnić bezobsługową pracę SUW, utrzymanie właściwych parametrów wody przeznaczonej na cele spożywcze oraz stałe i niezawodne zaopatrzenie w wodę dla miejscowości Hanusek, Boruszowice i przysiółka Osiek. Projektowany układ sterowania powinien dopuszczać również ręczną obsługę urządzeń przez konserwatora w trybie awaryjnym. W obliczeniach technologicznych należy uwzględnić potrzeby socjalno-bytowe, inwentarz gospodarski, istniejące zakłady oraz zapotrzebowanie p.poż. Uwzględnić również należy rozwój regionu i związany z tym wzrost zapotrzebowania na wodę. Wielkość zaopatrzenia w wodę w ostatnich trzech latach wynosiła: 2012 r. 81 tys. m r. 72 tys. m r. 73 tys. m 3 Odbiorcy instytucjonalni i przedsiębiorstwa zaopatrywane z projektowanej SUW: - fermy drobiu 3 szt. - piekarnia - klub sportowy (boisko) - szkoła - przedszkole - restauracja - bar - tartak - jednostka OSP - zakład produkcji spożywczej - zakład przemysłu papierniczego (nieczynny, w likwidacji) - sklepy lokalne 5. Koncepcja 5.1. Budynek SUW Obiekt zlokalizowany na działce nr 217/27 będącej własnością ZUK Tworóg Sp. z o.o. wykonany w technologii tradycyjnej murowanej, dostosowany do potrzeb niezbędnego wyposażenia technologicznego, węzła sanitarnego, zaplecza technicznomagazynowego i administracyjnego. Teren na którym ma być zlokalizowany obiekt posiada symbol A8.27/MN w miejscowym planie zagospodarowania przestrzennego Gminy Tworóg Technologia i wyposarzenie SUW Technologia uzdatniania wody powinna być dostosowana do aktualnie potwierdzonych badaniami laboratoryjnymi parametrów jakościowych wody oraz dodatkowo powinna umożliwiać dezynfekcję wody podawanej na cele spożywcze. SUW powinna być kompletnie wyposażona (urządzenia techniczne i technologiczne, aparatura sterująca i pomiarowa itp.). Ponadto przewiduje się wyposażenie SUW w zbiornik buforowy wody uzdatnionej dający zdolność zmagazynowania wody w ilości jednodobowego zapotrzebowania t.j. około 200 m 3.

6 5.3. Zasilanie energetyczne SUW i sterowanie Proponuje się wykorzystanie przyłącza energetycznego wykonanego dla studni S-1 zlokalizowanej w sąsiedztwie działki nr 217/27 z ewentualną zmianą zamówionej mocy. W celu bezpośredniego sterowania i kontroli pracy urządzeń w studni S-2 proponuje się zaprojektowanie połączenia kablowego po trasie rurociągu tłocznego wody surowej ze studni S-2 do SUW. System sterowania SUW i S-2 powinien być dostosowany do aktualnie posiadanego przez ZUK Tworóg sp. z o.o. systemu monitoringu i zarządzania sieciami Podłączenie sieci rozdzielczej Sieć rozdzielcza powinna zostać połączona z rurociągiem wody uzdatnionej w węźle zaprojektowanym przy ul. Jedności Rurociąg wody popłucznej Rurociąg wody popłucznej przewiduje się włączyć do studni kanalizacji deszczowej przy ul. Jedności Rurociąg wody surowej Przewiduje się wykorzystanie istniejącego odcinka rurociągu wody surowej ze studni S-1 oraz wybudowanie nowego rurociągu wody surowej ze studni S-2. Ze względu na różne parametry wody surowej w obydwu studniach proponuje się niełączenie ich przed SUW. Dodatkowo przewiduje się zlokalizowanie na rurociągu ze studni S-2 punktu poboru wody do celów pożarowych.
