1 2 SPIS ZAWARTOŚCI TECZKI 1. PODSTAWOWE DANE PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA 4 2. INSTALACJA WODOCIĄGOWA ZAPOTRZEBOWANIE NA WODĘ NA CELE BYTOWO-GOSPODARCZE INSTALACJA PROWADZONA W STREFIE PIWNIC W PIONACH I ODEJŚCIA OD PIONÓW: PROWADZENIE INSTALACJI OGÓLNE WYTYCZNE W ZAKRESIE INSTALACJI RUROCIĄGÓW PRZYGOTOWANIE C.W.U UWAGI KOŃCOWE 9 4. KOPIE ZAŚWIADCZEŃ CZŁONKOSTWA PIIB ORAZ DECYZJE NADANIA UPRAWNIEŃ BUDOWLANYCH TABELE I ZAŁĄCZNIKI CZĘŚĆ RYSUNKOWA MODERNIZACJA INSTALACJI WODY RZUT PIWNICY RYS. W MODERNIZACJA INSTALACJI WODY RZUT PARTERU RYS. W MODERNIZACJA INSTALACJI WODY RZUT 1 PIĘTRA RYS. W MODERNIZACJA INSTALACJI WODY RZUT 2 PIĘTRA RYS. W MODERNIZACJA INSTALACJI WODY RZUT 3 PIĘTRA RYS. W MODERNIZACJA INSTALACJI WODY ROZWINIĘCIE PIONÓW RYS. W.06 27

2 3 OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ Zgodnie ze znowelizowanym Prawem Budowlanym jednolity tekst Ustawy Dz. U. nr 0 poz z 2013 r.) oświadczam, że projekt budowlany instalacji sanitarnych dla budynku wielorodzinnego położonego przy ul. Łozowej 79A, 79B, 81 w Poznaniu został wykonany spełniając wymagania ustawy Prawo Budowlane, obowiązujące przepisy oraz zasady wiedzy technicznej. mgr inż. Piotr Mazurkiewicz upr. bud. nr WKP/0150/POOS/10 OŚWIADCZENIE SPRAWDZAJĄCEGO O SPRAWDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ Zgodnie ze znowelizowanym Prawem Budowlanym jednolity tekst Ustawy Dz. U. nr 0 poz z 2013 r.) oświadczam, że projekt budowlany instalacji sanitarnych dla budynku wielorodzinnego położonego przy ul. Łozowej 79A, 79B, 81 w Poznaniu został wykonany spełniając wymagania ustawy Prawo Budowlane, obowiązujące przepisy oraz zasady wiedzy technicznej. mgr inż. Marzena Strzyżewska upr. bud. nr WKP/0357/POOS/09

3 4 1. PODSTAWOWE DANE 1.1. PRZEDMIOT I ZAKRES OPRACOWANIA Niniejsze opracowanie stanowi Projekt Budowlany branży instalacyjnej w zakresie instalacji wodociągowej dla budynku mieszkalnego, wielorodzinnego podpiwniczonego zlokalizowanego przy ul. Łozowej 79A, 79B, 81 w Poznaniu. Obiekt położony będzie w Poznaniu, a więc w II-ej strefie klimatycznej. Budynek podpiwniczony, trzyklatkowy, czterokondygnacyjny. Opis techniczny zawiera wymagania techniczne dotyczące wykonania i odbioru robót budowlanomontażowych w zakresie branży instalacji wody zimnej, ciepłej oraz cyrkulacji, które zostaną wykonane w ramach budowy. Opis techniczny rozpatrywać należy wyłącznie wraz z częścią rysunkową. Roboty budowlane mogą być rozpoczęte na podstawie zatwierdzonego projektu oraz po uzyskaniu pozwolenia na budowę. Przed przystąpieniem do wykonania robót budowlanych należy uzyskać od właściwego organu administracji państwowej pozwolenie na budowę dla obiektu objętego zatwierdzonym projektem zgodnie z aktualnymi przepisami w tym zakresie. Inwestor lub generalny wykonawca obowiązany jest do poinformowania wykonawcy robót o stanie prawnym przejmowanego przez wykonawcę terenu. Sugerowane nazwy własne, producentów oraz typów zaprojektowanych urządzeń służą dokładnemu określeniu ich parametrów. Istnieje możliwość zastosowania rozwiązań zamiennych równoważnych pod względem technicznym. Wszelkie zmiany uzgodnić należy z projektantem. Rozwiązania zawarte w niniejszym projekcie są obowiązujące. Wszelkie zmiany w projekcie wynikające np. z podmiany urządzeń, zaistnienia problemów technicznych czy niejasności, należy uzgodnić z projektantem w ramach realizacji nadzoru autorskiego oraz otrzymać akceptację Inwestora Muszą być ponadto zgodne z decyzją pozwolenia na budowę. Samodzielne odstępstwa Wykonawcy od założeń projektowych zwalniają Projektanta z odpowiedzialności za projektowany i realizowany obiekt oraz przenoszą tę odpowiedzialność w całości na Wykonawcę. Opis techniczny jest integralną częścią projektu. Przed sporządzeniem oferty na prace instalacyjne należy zapoznać się szczegółowo z dokumentacją: częścią rysunkową i opisową oraz dokonać wizji lokalnej. Przy wykryciu ewentualnych rozbieżności lub niejasności należy się przed sporządzeniem oferty skontaktować z projektantem w celu ich wyeliminowania. UWAGA: Możliwa jest zamiana zaproponowanych producentów wszystkich urządzeń na innych, pod warunkiem zastosowania materiałów i urządzeń o parametrach technicznych nie gorszych niż użyte w dokumentacji oraz uzyskania zgody projektanta PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: zlecenie Inwestora, podkłady architektoniczno budowlane, wytyczne Inwestora, wizja lokalna, programy komputerowe, informacje techniczne oraz katalogi producentów wykorzystanych urządzeń oraz elementów instalacyjnych.

4 5 Obowiązujące akty prawne: Prawo Budowlane z dnia z późniejszymi zmianami (jednolity tekst Ustawy Dz. U. nr 243 poz z 2010 r.); Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 wraz z późniejszymi zmianami na dzień realizacji obiektu, opublikowane także w Dzienniku Ustaw: Dz. U. z 2003 r., nr 33); Rozporządzenie Ministra Infrastruktury z dnia r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 201, poz. 1238); Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U nr 0 poz. 462); Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy oraz Obwieszczenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 169, poz. 1650); PN-B Instalacje wodociągowe. Wymagania w projektowaniu. PN-EN-1717: 2003 Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych i ogólne wymagania dotyczące urządzeń zapobiegających zanieczyszczeniu przez przepływ zwrotny. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych. PN-B-10720: 1998 Wodociągi. Zabudowa zestawów wodomierzowych w instalacjach wodociągowych. Wymagania i badania przy odbiorze. PN-70/N Wytyczne znakowania rurociągów. Postanowienia ogólne. PN-70/N Wytyczne znakowania rurociągów. Kod barw rozpoznawczych dla przesyłanych czynników. Ustawa z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (tekst jednolity: Dz. U. z 2006 r., Nr 90, póz. 631, z późniejszymi zmianami. Ponadto zaleca się stosowanie następujących wytycznych: Zabezpieczenie wody przed wtórnym skażeniem (COBRTI INSTAL zeszyt 1); Warunki techniczne wykonania i odbioru instalacji wodociągowych (COBRTI INSTAL zeszyt 7); Zalecenia do projektowania instalacji ciepłej wody, wentylacji i klimatyzacji minimalizujące namnażanie się bakterii Legionella (COBRTI INSTAL zeszyt 11); Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych (COBRTI INSTAL zeszyt 12).

5 6 2. INSTALACJA WODOCIĄGOWA 2.1. ZAPOTRZEBOWANIE NA WODĘ NA CELE BYTOWO-GOSPODARCZE Zasilanie budynku w wodę odbywać się będzie z istniejącego przyłącza wody zlokalizowanego na poziomie piwnic w klatce środkowej. Przyłącze wodociągowe poza zakresem opracowania. Instalacja wodociągowa projektowana w obiekcie ma na celu zasilanie urządzeń socjalno-bytowych. Zakres opracowania obejmuje podłączenie do istniejącego węzła cieplnego, rozprowadzenie na poziomie piwnic, wykonanie pionów oraz odejść na poszczególne mieszkania z zaworami odcinającymi oraz układem pomiarowym w każdym z mieszkań i wpięcie w istniejącą instalację. Nie przewiduje się wymiany przewodów i armatury poza układem pomiarowym. Zapotrzebowanie na wodę dla projektowanego budynku obliczono na podstawie sumy wypływów normatywnych qn z poszczególnych urządzeń, przy podawaniu przepływu obliczeniowego skorzystano z PN- 92/B Instalacje wodociągowe. Wymagania w projektowaniu : W toku obliczeń otrzymaliśmy zapotrzebowanie wody na cele socjalne (dla sumy wody zimnej i ciepłej): qsoc-byt = 2,94dm3/s Instalacja wykonana będzie z rur polipropylenowych, woda zimna PP PN16, woda ciepła i cyrkulacja z rur stabilizowanych Stabi PLUS PP-RCT w zależności od średnicy PN28 i PN22. Obliczeniowe ciśnienie dyspozycyjne na poziomie źródła wynosi 3,2 bar, w przypadku braku wymaganego ciśnienia zastosować zestaw hydroforowy INSTALACJA PROWADZONA W STREFIE PIWNIC W PIONACH I ODEJŚCIA OD PIONÓW: Instalację wody zimnej zaprojektowano w oparciu o system z rur polipropylenowych PP PN16 (SDR 7,25) firmy Wavin. Instalację wody ciepłej i cyrkulacji wykonać w oparciu o system z rur stabilizowanych Stabi PLUS PP-RCT PN28 (16-63mm, SDR7,4) oraz PN22 (75-110mm, SDR 9) firmy Wavin PROWADZENIE INSTALACJI Wszystkie przejścia przewodów przez przegrody budowlane powinny być wykonane w tulejach ochronnych. Ewentualne przejścia między strefami oddzielenia pożarowego należy odpowiednio zabezpieczyć przeciwpożarowo. Podejścia pod piony oraz rozgałęzienia instalacji należy wykonać łagodnymi łukami. Podczas montowania rurociągów zachować zasady samokompensacji przewodów oraz właściwego montażu uchwytów stałych i przesuwnych. Punkty stałe należy wykonać co 3 m, jeśli przewód jest prowadzony jako pion lub w bruździe ściennej. Główne rurociągi rozprowadzające wodę do pionów prowadzić pod stropem w piwnicy. Rurociągi należy mocować do elementów konstrukcji budynku za pomocą podpór stałych (uchwytów) i podpór przesuwnych (wsporników lub wieszaków). Odstępy mocowania przewodów na podporach nie mogą być większe niż wynika to z wymiaru odpowiedniego dla materiału, z którego wykonany jest przewód. Konstrukcja wsporników ma zapewnić swobodne poosiowe przesuwanie się rur. System podparć i zawieszeń np. firmy HILTI. Podejścia do armatury wykonać w bruzdach ściennych pod tynkiem. Dla ułatwienia montażu zaleca się stosowanie uchwytów mocujących (obejm pojedynczych lub podwójnych). Rury w bruzdach ściennych należy prowadzić w rurach osłonowych Peschla, dzięki czemu przewody rozprężają się w nich, wypełniając przestrzeń rury

6 7 osłonowej. Prowadząc przewody w bruzdach ściennych należy tak przewidzieć ich głębokość, aby grubość warstwy zaprawy przykrywająca rurę nie była mniejsza niż 3 cm. Bruzdę należy zazbroić siatką Rabitza OGÓLNE WYTYCZNE W ZAKRESIE INSTALACJI RUROCIĄGÓW Wskazówki montażowe w zakresie instalacji rurociągów: wszystkie elementy instalacji należy wykonać zgonie z obowiązującymi przepisami, a montaż należy powierzyć wykwalifikowanym instalatorom; wszystkie przejścia instalacji przez przegrody budowlane (np. ściany, stropy) należy wykonać w tulejach ochronnych; kierunki przepływu wody oznaczyć strzałkami o długości 50 do 300 mm zależnie od średnicy rurociągu, dźwignie zaworów pomalować farbą w kolorze identyfikacyjnym rurociągu; rurociąg należy prowadzić ze spadkiem 3 w kierunku odwodnień; najwyższe punkty instalacji należy odpowietrzyć (zamontować automatyczne odpowietrzniki), a najniższe odwodnić poprzez zawory kulowe ze złączką do węża; należy przestrzegać prawidłowości spadków w celu zachowania niezawodności odpowietrzenia i odwodnienia; podczas montażu należy przestrzegać wytycznych producenta w zakresie stosowania uchwytów stałych i przesuwnych; sposób prowadzenia instalacji powinien zapewniać właściwą kompensację wydłużeń cieplnych (z maksymalnym wykorzystaniem kompensacji naturalnej), możliwość wykonania izolacji cieplnej i zabezpieczenia przed dewastacją; przed uruchomieniem instalację rurowe należy dokładnie, kilkakrotnie przepłukać; bezpośrednio po zakończeniu montażu należy przeprowadzić próbę szczelności i ciśnienia na zimno i gorąco zgodnie z obowiązującymi Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych ; w celu minimalizacji strat cieplnych przewody należy zaizolować zgodnie z obowiązującymi przepisami: Rodzaj przewodu lub komponentu 1 Średnica wewnętrzna do 22 mm 20 mm 2 Średnica wewnętrzna od 22 do 35 mm 30 mm 3 Średnica wewnętrzna od 35 do 100 mm 4 Średnica wewnętrzna ponad 100 mm 100 mm 5 6 Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub stropy, skrzyżowania przewodów Przewody ogrzewań centralnych, przewody wody ciepłej i cyrkulacji, instalacji ciepłej wody użytkowej wg lp. 1 4, ułożone w komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników 7 Przewody wg poz. 6 ułożone w podłodze. 6 mm 8 9 Przewody ogrzewania powietrznego (ułożona wewnątrz izolacji cieplnej budynku) Przewody ogrzewania powietrznego (ułożona na zewnątrz izolacji cieplnej budynku) Minimalna grubość izolacji cieplnej (materiał 0,035 W/(m K) 1) równa średnicy wewnętrznej rury ½ wymagań z poz.1-4 ½ wymagań z poz mm 80 mm 10 Przewody instalacji wody lodowej prowadzone wewnątrz budynku 2) 50% wymagań z poz Przewody instalacji wody lodowej prowadzone na zewnątrz budynku 2) 100% wymagań z poz. 1-4 Uwaga: 1) Przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania ciepła niż podano w tabeli należy odpowiednio skorygować grubość warstwy izolacyjnej, 2) Izolacja cieplna wykonana jako powietrzno-szczelna. (źródło: WT2014.)

7 8 Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach powinna spełniać wymagania minimalne określone w powyższej tabeli, a także Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 wraz z ewentualnymi późniejszymi zmianami), w szczególności w zakresie załączników nr 2 i 3; Rurociągi w piwnicy i w pionach izolowane otulinami z wełny np. typu FLEXOROCK (prod. ROCKWOOL). Grubości zgodne z WT. Wszystkie elementy instalacji wody zimnej i ciepłej powinny mieć świadectwo o dopuszczeniu do stosowania z wyżej wymienionym przeznaczeniem. Wymiarowanie oraz lokalizacja przewodów wraz z armaturą pokazana została w części rysunkowej. Każdy z pionów oraz wszystkie odejścia na mieszkania należy zaopatrzyć w zawory odcinające. Zapewnia to sprawne usuwanie ewentualnych awarii, bez konieczności odcinania wody w całym obiekcie. Długich podejść do odbiorników nie prowadzić w linii prostej należy przestrzegać zasady kompensacji wydłużeń (wykorzystywać samokompensację) oraz właściwego mocowania przewodów w uchwytach stałych i przesuwnych. Punkty stałe należy wykonać co 3 m, jeśli przewód jest prowadzony jako pion lub w bruździe ściennej. Prowadząc przewody w bruzdach ściennych należy tak przewidzieć ich głębokość, aby grubość warstwy zaprawy przykrywająca rurę nie była mniejsza niż 3 cm. Bruzdę należy zazbroić siatką Rabitza. Wymiarowanie oraz lokalizacja przewodów wraz z armaturą pokazana została w części rysunkowej. Wszystkie odejścia wody użytkowej należy zaopatrzyć w zawory odcinające. Zapewnia to sprawne usuwanie ewentualnych awarii, bez konieczności odcinania wody w całym obiekcie. Lokalizacja zaworów odcinających zgodnie z częścią rysunkową opracowania PRZYGOTOWANIE C.W.U. Zaopatrzenie w ciepłą wodę użytkową realizowane będzie za pomocą istniejącego kompaktowego węzła cieplnego.

8 9 3. UWAGI KOŃCOWE Wszystkie prace budowlano-montażowe i odbiory wykonać zgodnie z zasadami BHP wg obowiązujących norm i przepisów oraz warunków technicznych wynikających ze stosownych przepisów, jak również wymogów producentów lub dostawców poszczególnych urządzeń. Montaż i uruchomienie poszczególnych instalacji oraz urządzeń należy zlecić wyspecjalizowanej i autoryzowanej firmie. Przed przystąpieniem do prac montażowych należy zapoznać się dokładnie z dokumentacją techniczną, obowiązującymi przepisami, z DTR urządzeń oraz wytycznymi producentów. Należy sprawdzić zgodność zamówionych i zakupionych elementów i urządzeń z zawartymi w specyfikacji dokumentacji technicznej. Należy zwrócić uwagę na kompletność dostaw, czy nie mają uszkodzeń. Po wykonaniu prac należy sprawdzić ich kompletność, a także czy zostały wykonane zgodnie z projektem oraz obowiązującymi przepisami i czy możliwa jest obsługa wszystkich urządzeń w celu konserwacji lub ewentualnej naprawy. Należy sprawdzić czystość instalacji oraz kompletność wszystkich wymaganych dokumentów: projekt powykonawczy; protokoły odbiorów częściowych; świadectwa i certyfikaty świadczące o dopuszczeniu urządzeń do stosowania w budownictwie oraz na znak bezpieczeństwa (obowiązkiem wykonawców instalacji jest dostarczenie wymaganych, aktualnych atestów dopuszczeń, certyfikatów wszystkich zastosowanych materiałów i urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem. Wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy, zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania, oraz wymaganiami określonymi właściwymi przepisami); gwarancje; Instrukcja Obsługi, która zawiera wymagania dotyczące obsługi oraz wytyczne dotyczące zachowania założonych parametrów. W celu obiektywnego sprawdzenia zakończenia prac trzeba wykonać odpowiednie badania oraz kontrole. Sugerowane nazwy własne, producentów oraz typów zaprojektowanych urządzeń służą dokładnemu określeniu ich parametrów. Istnieje możliwość zastosowania rozwiązań zamiennych równoważnych pod względem technicznym. Wszelkie zmiany uzgodnić należy z projektantem. Niniejszy projekt budowlany zawiera jedynie podstawowe rozwiązania z w/w zakresu. Wszelkie zmiany w stosunku do niniejszego projektu w trakcie realizacji obiektu muszą zostać zaakceptowane przez Inwestora i Projektanta. Realizacja niezgodna z projektem zwalnia Projektanta z odpowiedzialności za projektowany i realizowany obiekt oraz przenosi tę odpowiedzialność na Wykonawcę. Rozwiązania te muszą być zgodne z zasadami niniejszego Projektu Budowlanego, warunkami Pozwolenia na budowę, obowiązującymi przepisami i wymaganiami (warunkami) technicznymi, normami wprowadzonymi do obowiązkowego stosowania. Opracował: mgr inż. Piotr Mazurkiewicz WKP/0150/POOS/10 Sprawdził: mgr inż. Marzena Strzyżewska WKP/0375/POOS/09

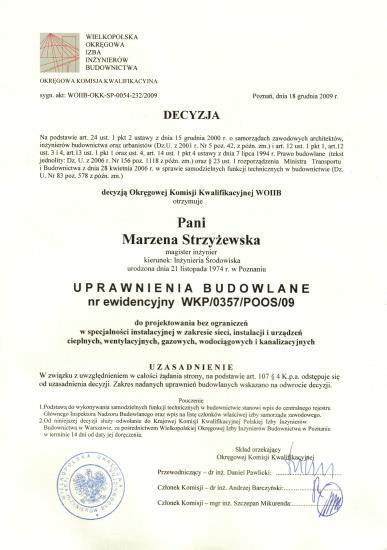

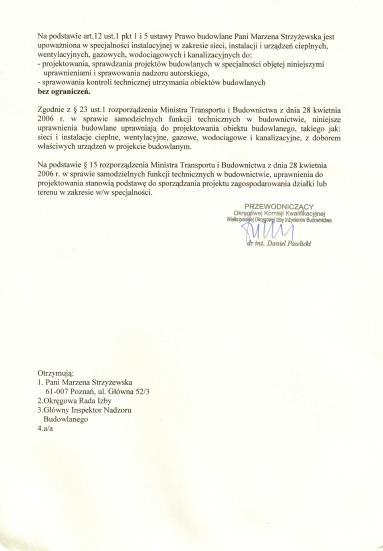

9 10 4. KOPIE ZAŚWIADCZEŃ CZŁONKOSTWA PIIB ORAZ DECYZJE NADANIA UPRAWNIEŃ BUDOWLANYCH

10 11

11 12

12 13

13 14

14 15

15 16

16 17 5. TABELE I ZAŁĄCZNIKI UWAGA: Wszystkie zestawienia materiałów zostały wygenerowane z programów komputerowych i mogą nieznacznie różnić się od rzeczywistych. Wykonawca zobowiązany jest dokonać obmiaru przed rozpoczęciem prac instalacyjnych. Różnice w rysunkach i pomiarach oraz wszelkie rozbieżności wyjaśnić z Projektantem przed rozpoczęciem prac. Dopuszcza się zastosowanie materiałów innych niż wyspecyfikowanych poniżej producentów, pod warunkiem, zatwierdzenia kart materiałowych oraz spełnienia narzuconych niniejszym projektem parametrów technicznych. Produkt Wielkość Ilość Jednostka WAVIN BOR Plus Rury - WAVIN BOR Plus Rura BOR Plus PN16 w sztangach 17 x 2,75 5 m Rura BOR Plus PN16 w sztangach 25 x 3,5 38 m Rura BOR Plus PN16 w sztangach 32 x 4,4 144 m Rura BOR Plus PN16 w sztangach 40 x 5,5 40 m Rura BOR Plus PN16 w sztangach 50 x 6,9 55 m Rura BOR Plus PN16 w sztangach 63 x 8,6 23 m Rura BOR Plus PN16 w sztangach 75 x 10,3 4 m Rura BOR Plus PN16 w sztangach 90 x 12,3 36 m Rura BOR Plus PN25 stabi w sztangach 16 x 2,7 202 m Rura BOR Plus PN25 stabi w sztangach 20 x 3,4 29 m Rura BOR Plus PN25 stabi w sztangach 25 x 4,2 8 m Rura BOR Plus PN25 stabi w sztangach 32 x 5,4 275 m Rura BOR Plus PN25 stabi w sztangach 40 x 6,7 65 m Rura BOR Plus PN25 stabi w sztangach 50 x 8,4 38 m Rura BOR Plus PN25 stabi w sztangach 63 x 10,5 25 m Rura BOR Plus PN25 stabi w sztangach 75 x 12,5 23 m Rura BOR Plus PN25 stabi w sztangach 90 x 15,0 5 m Kształtki - WAVIN BOR Plus Kolano szt. Kolano szt. Kolano szt. Kolano szt. Kolano szt. Kolano szt.

17 18 Kolano szt. Kolano szt. Kolano 90 z gw. wew ¾"w 9 szt. Redukcja szt. Redukcja szt. Redukcja szt. Redukcja szt. Redukcja szt. Redukcja nyplowa szt. Redukcja nyplowa szt. Redukcja nyplowa szt. Redukcja nyplowa szt. Redukcja nyplowa szt. Redukcja nyplowa szt. Redukcja nyplowa szt. Redukcja nyplowa szt. Redukcja nyplowa szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik szt. Trójnik z gw. wew ¾"w szt. Złączka szt. Złączka szt.

18 19 Złączka szt. Złączka szt. Złączka szt. Złączka z gw. wewn ½"w 1 szt. Złączka z gw. wewn ½"w 1 szt. Złączka z gw. wewn ¾"w 14 szt. Złączka z gw. wewn ¾"w 21 szt. Złączka z gw. wewn. z podej.pod klucz 32-1"w 54 szt. Złączka z gw. wewn. z podej.pod klucz 40-1¼"w 2 szt. Złączka z gw. wewn. z podej.pod klucz 50-1½"w 18 szt. Złączka z gw. zewn ½"z 2 szt. Złączka z gw. zewn. z podej.pod klucz 40-1¼"z 2 szt. Złączka z gw. zewn. z podej.pod klucz 50-1½"z 22 szt. Złączka z gw. zewn. z podej.pod klucz 75-2½"z 4 szt. Złączki i kształtki mosiężne, żeliwne i stalowe Kształtki - Złączki i kształtki mosiężne, żeliwne i stalowe Mufa calowa redukcyjna ¾"w - ½"w 1 szt. Mufa calowa redukcyjna 1"w - ¾"w 17 szt. Nypel calowy redukcyjny 1"z - ¾"z 42 szt. Nypel calowy redukcyjny 1¼"z - 1"z 2 szt. Nypel calowy redukcyjny 1½"z - 1¼"z 18 szt. Nypel calowy równoprzelotowy ½"z - ½"z 5 szt. Nypel calowy równoprzelotowy 1"z - 1"z 42 szt. Złączka w/z calowa redukcyjna 1"z - ½"w 4 szt. Złączka w/z calowa redukcyjna 1"z - ¾"w 113 szt. Złączka w/z calowa redukcyjna 1½"z - ½"w 90 szt. Produkt Wielkość Ilość Jednostka Otuliny - Katalog izolacji standardowych Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 18 mm 6 mm 5 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 18 mm 20 mm 202 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 22 mm 20 mm 29 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 25 mm 6 mm 38 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 25 mm 20 mm 8 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 35 mm 6 mm 144 m

19 20 Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 35 mm 20 mm 275 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 42 mm 6 mm 40 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 42 mm 30 mm 65 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 54 mm 10 mm 55 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 54 mm 30 mm 38 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 63 mm 10 mm 23 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 63 mm 50 mm 25 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 76 mm 10 mm 4 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 76 mm 50 mm 23 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 89 mm 10 mm 36 m Otulina PU, λ(40 C)=0,035W/mK o średnicy wewn. 89 mm 60 mm 5 m Produkt Wielkość Ilość Jednostka Zawory - Armatura różna dowolnego producenta Filtr wody 1"w 88 szt. Wodomierz skrzydełkowy wody ciepłej ¾"z Qnom: 0,6 1 szt. m³/h Wodomierz skrzydełkowy wody ciepłej ¾"z Qnom: 1 m³/h 43 szt. Wodomierz skrzydełkowy wody zimnej ½ z Qnom: 0,6 1 szt. m³/h Wodomierz skrzydełkowy wody zimnej ¾"z Qnom: 1 m³/h 1 szt. Wodomierz skrzydełkowy wody zimnej ¾"z Qnom: 1,5 43 szt. m³/h Zawór odcinający prosty wg DIN szt. Zawór odcinający prosty wg DIN szt. Zawór odcinający prosty wg DIN szt. Zawór odcinający prosty wg DIN szt. Zawór odcinający prosty wg DIN szt. Zawór odcinający prosty wg DIN szt. Zawór odcinający prosty wg DIN szt. Filtr skośny gwintowany oczko 0,25mm 2" 1 szt. Zawory - OVENTROP - zawory, kryzy, głowice, napędy, armatura Aquastrom T Plus, GZ szt.

20 21 6. CZĘŚĆ RYSUNKOWA 6.1. MODERNIZACJA INSTALACJI WODY RZUT PIWNICY RYS. W MODERNIZACJA INSTALACJI WODY RZUT PARTERU RYS. W MODERNIZACJA INSTALACJI WODY RZUT 1 PIĘTRA RYS. W MODERNIZACJA INSTALACJI WODY RZUT 2 PIĘTRA RYS. W MODERNIZACJA INSTALACJI WODY RZUT 3 PIĘTRA RYS. W MODERNIZACJA INSTALACJI WODY ROZWINIĘCIE PIONÓW RYS. W.06
