OBLICZENIA INSTALACJI WODOCIĄGOWEJ

Transkrypt

1 OBLICZENIA INSTALACJI WODOCIĄGOWEJ Projekt Numer projektu: 1 Wersja projektu: 1 Opis: PRZEBUDOWA (MODERNIZACJA) BUDYNKU ŚWIETLICY WIEJSKIEJ Ulica: WIERZBIĘCICE 110, DZ. NR 198 Kod i miasto: Telefon: Kraj: Fax: WWW: Inwestor Nazwa: URZĄD MIEJSKI W NYSIE Ulica: UL. KOLEJOWA Kod i miasto: NYSA Telefon: Kraj: Fax: WWW: Projektant Nazwa: "R-Projekt" Jacek Ramza Ulica: ul. Piłsudskiego 40/611 Kod i miasto: Nysa Telefon: 0/ Kraj: Fax: WWW: jacek.ramza@gmail.com Komentarz - 1 -

2 Wyniki ogólne Ilość źródeł 1 Ilość podgrzewaczy 1 Ilość odbiorników ZW i CW 25 Ilość działek ZW i CW 79 w tym Ilość działek wody zimnej 45 Ilość działek wody ciepłej 34 Ilość obiegów cyrkulacyjnych 2 Ilość działek cyrkulacyjnych 16 Całkowita długość rurociągów 98,7 m w tym ZW 43,1 m w tym CW 34,4 m w tym cyrkulacyjnych 21,2 m Całkowita pojemność rurociągów 15,0 dm³ w tym ZW 8,3 dm³ w tym CW 4,5 dm³ w tym cyrkulacyjnych 2,2 dm³ - 2 -

3 Opcje obliczeń Ciśnienie dyspozycyjne (Zimna woda) [kpa] Ciśnienie dyspozycyjne (Ciepła woda) [kpa] Ciśnienie pompy cyrkulacyjnej w źródle [kpa] Opór źródła ciepła dla cyrkulacji [kpa] Dopuszczalne schłodzenie CWU do najdalszego punktu Koryguj średnice ciepła/zimna Przechodź do następców rur Przechodź do następców kształtek - 3 -

4 0,00 0,00 0,00 0,00 5,00 Tak Tak Tak - 4 -

5 Trasy krytyczne hydrauliczne Trasy krytyczne hydrauliczne Trasy krytyczne hydrauliczne Podgrzewacze - 5 -

6 Zestawienie rur, kształtek i złączek TECEflex (PE-Xc,Pe-Xc-Al-PE) Produkt Wielkość Średnica Ilość Jednostka Rury - TECEflex (PE-Xc,Pe-Xc-Al-PE) Rura wielowarstwowa 16 x 2, / m Rura wielowarstwowa 20 x 2, / m Rura wielowarstwowa 25 x 3, / m Rura wielowarstwowa 32 x 4, / m Kształtki - TECEflex (PE-Xc,Pe-Xc-Al-PE) Kolano 90 z mosiądzu szt. Kolano 90 z mosiądzu szt. Kolano 90 z mosiądzu szt. Kolano 90 z mosiądzu szt. Kolano naścienne 16-1/2"w szt. Kolano naścienne 20-1/2"w szt. Listwa montażowa do kolan naściennych 150mm szt. Listwa montażowa do kolan naściennych 100/80mm szt. Listwa montażowa pojedyncza do kolan pojedyncza szt. naściennych Nypel przej. kątowy 90 z mosiądzu 16-1/2"z szt. Nypel przej. z mosiądzu GZ 16-1/2"z szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Trójnik 90 z mosiądzu szt. Tuleja zaciskowa do rury PE-Xc szt. Tuleja zaciskowa do rury PE-Xc szt. Tuleja zaciskowa do rury wielowarstwowej szt. Tuleja zaciskowa do rury wielowarstwowej szt. Tuleja zaciskowa do rury wielowarstwowej szt. Tuleja zaciskowa do rury wielowarstwowej szt. Złączka prosta z mosiądzu szt. Złączka prosta z mosiądzu szt. Złączka prosta z mosiądzu szt. Złączka prosta z mosiądzu szt. Złączki i kształtki mosiężne, żeliwne i stalowe Produkt Wielkość Średnica Ilość Jednostka Kształtki - Złączki i kształtki mosiężne, żeliwne i stalowe Mufa calowa redukcyjna 3/4"w - 1/2"w 2 szt. Mufa calowa redukcyjna 1"w - 1/2"w 3 szt. Nypel calowy równoprzelotowy 1/2"z - 1/2"z 2 szt

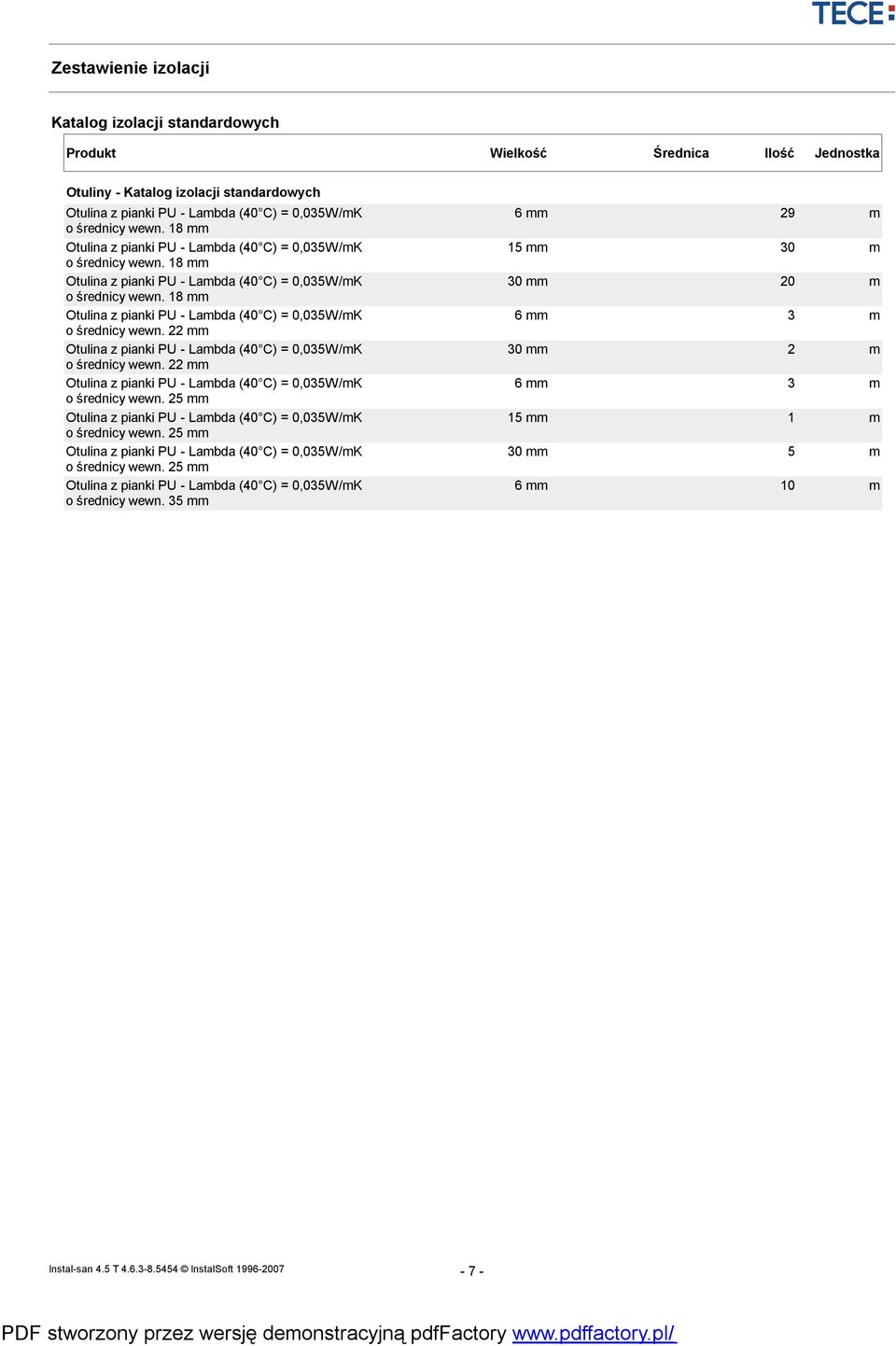

7 Zestawienie izolacji Katalog izolacji standardowych Produkt Wielkość Średnica Ilość Jednostka Otuliny - Katalog izolacji standardowych o średnicy wewn. 18 mm o średnicy wewn. 18 mm o średnicy wewn. 18 mm o średnicy wewn. 22 mm o średnicy wewn. 22 mm o średnicy wewn. 25 mm o średnicy wewn. 25 mm o średnicy wewn. 25 mm o średnicy wewn. 35 mm 6 mm 29 m 15 mm 30 m 30 mm 20 m 6 mm 3 m 30 mm 2 m 6 mm 3 m 15 mm 1 m 30 mm 5 m 6 mm 10 m - 7 -

8 Zestawienie zaworów i armatury OVENTROP - zawory, głowice, napędy, armatura Produkt Wielkość Średnica Ilość Jednostka Zawory - OVENTROP - zawory, głowice, napędy, armatura Aquastrom T Plus, GZ szt. Aquastrom z kurkiem, GW szt

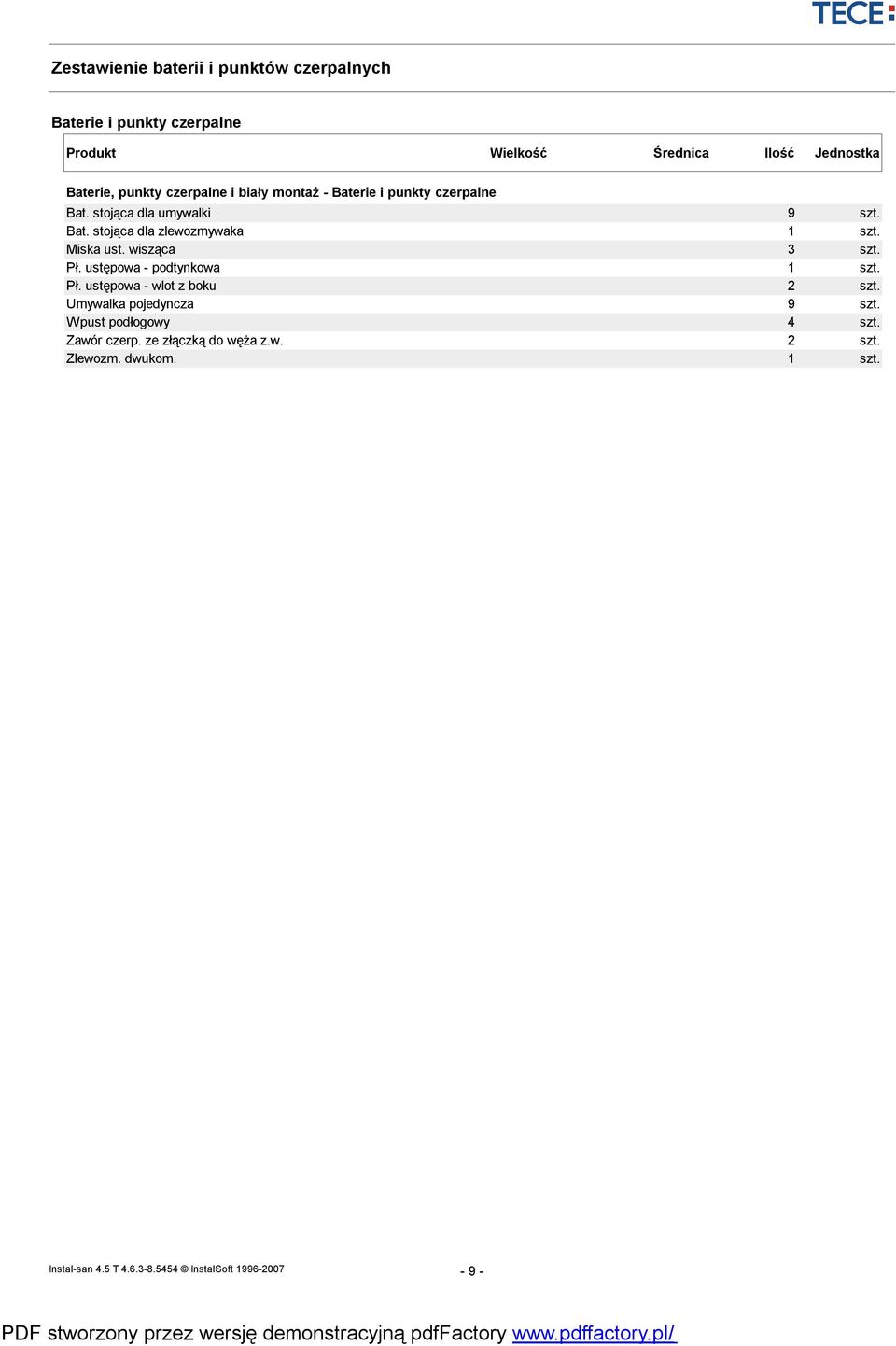

9 Zestawienie baterii i punktów czerpalnych Baterie i punkty czerpalne Produkt Wielkość Średnica Ilość Jednostka Baterie, punkty czerpalne i biały montaż - Baterie i punkty czerpalne Bat. stojąca dla umywalki 9 szt. Bat. stojąca dla zlewozmywaka 1 szt. Miska ust. wisząca 3 szt. Pł. ustępowa - podtynkowa 1 szt. Pł. ustępowa - wlot z boku 2 szt. Umywalka pojedyncza 9 szt. Wpust podłogowy 4 szt. Zawór czerp. ze złączką do węża z.w. 2 szt. Zlewozm. dwukom. 1 szt

10 Podsumowanie rur Nazwa Kod katalogowy Skrót Narzucone [m] Dobrane [m] Rura wielowarstwowa16 x 2, / flex_uniw 0,0 77,8 Rura wielowarstwowa20 x 2, / flex_uniw 0,0 4,3 Rura wielowarstwowa25 x 3, / flex_uniw 0,0 7,1 Rura wielowarstwowa32 x 4, / flex_uniw 0,0 9,6-10 -
