343 BCS. Wyposażenie stołu: Automatyczne zarządzanie naciskiem cięcia; Skaner kształtu + Scan Cad; Optymalizator; BCMS Windows.

Transkrypt

1 Polver spółka z ograniczoną odpowiedzialnością spółka komandytowa ul. Fredry 2, Kraków tel. +48 (12) ; +48 (12) fax.+48 (12) polver@polver.pl BCS Model 343 BCS jest wolnostojącym stołem do rozkroju szkła (bez możliwość pochyłu) posiadającym pasy transportujące arkusze. Umożliwia rozkrój szkła prosto i krzywoliniowo. Wyposażenie stołu: Automatyczne zarządzanie naciskiem cięcia; Skaner kształtu + Scan Cad; Optymalizator; BCMS Windows. KRS ; REGON ; NIP

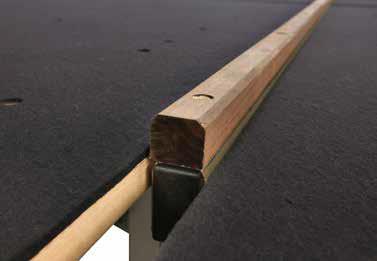

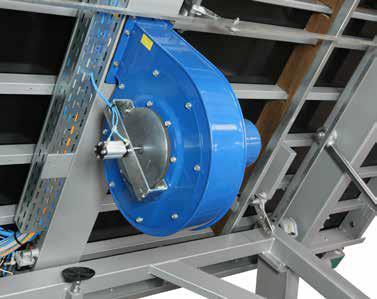

2 Szafa sterownicza i osłony Szafa sterownicza może być umieszczona na zewnątrz aby ułatwić czyszczenie i konserwację. Wprowadzono także wytrzymałe osłony kabli dla maksymalnej ochrony przed przypadkowymi cięciami. Podwójny zbiornik oleju Zamontowano podwójny zbiornik do stosowania olejów, które są używane w obróbce szkła, w szczególności typu Low-E. Rodzaj oleju może być wybierany przez operatora lub bezpośrednio przez oprogramowanie zgodnie z aktualnie użytym programem obrabianego szkła. Zbiorniki posiadają wskaźniki kontroli ilości oleju. Belki wyłamujące Zamontowano podłużne i poprzeczne drewniane belki, aktywowane przez specjalne siłowniki pneumatyczne dla natychmiastowego i skutecznego łamania szkła. Sterownik przechylania Mały i natychmiast dostępny hydrauliczny sterownik przechylania. Wentylator z opcją szybkiego zamykania Wentylator do poduszki powietrznej z systemem szybkiego zamykania, zamontowany bezpośrednio na ramie uchylnej służy zapobieganiu nieszczelności. Obwód dystrybucji powietrza zintegrowany z ramą konstrukcyjną zapewnia doskonałą wydajność i moc poduszki powietrznej.

3 Rama konstrukcyjna Wysoka, sztywna, solidna i stalowa rama spawana eliminuje wszelkie wibracje. Jest tak skonstruowana, aby zapewnić doskonałą płaskość stołu roboczego. Przechylanie System przechyłu został wyposażony w dwa siłowniki hydrauliczne, które posiadają niezależne zawory bezpieczeństwa, zawory równoważące i rampy kontrolujące proces przyspieszania i zwalniania. Przechylanie w dół jest zarządzane za pomocą niezależnych przycisków. Zapewnia to dodatkową gwarancję bezpieczeństwa operatora. Sterowniki pedałowe Pedały podłogowe służą do zarządzania belkami łamiącymi, poduszką powietrzną i uchwytami do załadunku. Wszystko jest w pełni regulowane w zależności od potrzeb. Taśma transportowa Inwenterowy układ sterowania taśm poliuretanowych służy do bezpiecznego przenoszenia tafli szkła w obu kierunkach. Panele Wymienne drewniane panele z filcem, zamontowane na powierzchni służącej do obrabiania tafli zapewniają idealną płaskość stołu roboczego. Bardzo jednolity i wytrzymały filc o grubości 3 mm zapewnia wysoką wydajność i minimalne zużycie.

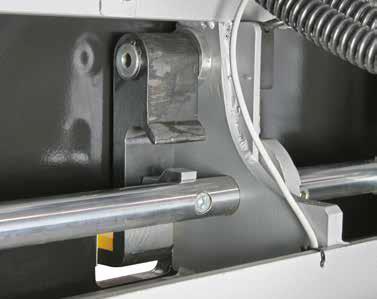

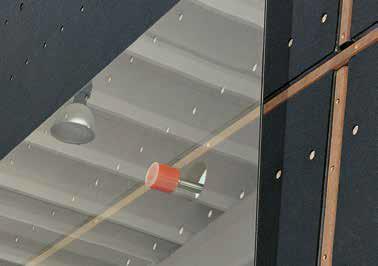

4 Szlifowanie i pomiary W pełni zautomatyzowany proces szlifowania i pomiaru tego cyklu jest po to aby zawsze zapewnić doskonałą wydajność. Narzędzie do usuwania Low-E jest ciągle sprawdzane w celu dostosowania prędkości obrotowej i zapewnienia maksymalnej wydajności. Oprogramowanie sterujące ostrzega operatora o konieczności dokonania wymiany. Kwadratowe uchwyty Wysuwane występy kwadratowe napędzane jednym cylindrem pneumatycznym. Łatwe i natychmiast wymienialne pokrycie PTFE. Uchwyty ładujące Wysuwane uchwyty ładujące napędzane są jednym siłownikiem pneumatycznym. Uchwyty są zintegrowane z mechanicznym systemem bezpieczeństwa do wymuszonego chowania ich pod blat stołu po załadowaniu arkusza. Łatwe i wymienialne pokrycia gumowe uchwytów. Odbojniki załadunkowe Odbojniki ułatwiają załadunek tafli szkła za pomocą chwytaka suwnicowego Cięcie folii pod piaskowanie System rozcinania folii przyklejonej na taflę szkła przed piaskowaniem. Dowolnie skomplikowane wzory. Automatyczny dobór nacisku nożyka do folii i wstrzymanie dozowania oleju do cięcia szkła.

5 System zezwala również na bardziej dokładny pomiar wymiaru tafli do cięcia czy wykrywanie ewentualnych pęknięć. Skaner kształtu lub elektroniczny system wykrywania i digitalizacji szablonów zapewnia maksymalną elastyczność produkcji. Może wykrywać różne materiały, od szkła po papier. System może wykryć do 20 szablonów w jednym cyklu zapisu. Cykl lustrzanego odbicia Elektroniczne pozycjonowanie i Skaner Kształtów Elektroniczne pozycjonowanie tafli szkła skraca czas przygotowania do cięcia, przy jednoczesnym eliminowaniu błędu pozycjonowania mechanicznego przez operatora. Dzięki tej funkcji można wyciąć dany szablon po obu stronach laminowanego szkła. Przenośnik arkuszy System przenośnikowy z przyssawkami lub uchwytami, napędzany przez niezależny panel, zapewnia bezpieczeństwo operatora oraz samego procesu. Smarowanie cięcia Kontrola dozowania ilości oleju do cięcia odbywa się za pomocą specjalnego zaworu ręcznego, również w przypadku olejów szybko parujących, co zapewnia doskonała i stałą jakość cięcia.

6 Dane techniczne: Maksymalna prędkość mostu: 140 m/min Maksymalna prędkość cięcia: 200 m/min Maksymalna prędkość szlifowania z opcją łatwe usuwanie (Easy Deletion): Maksymalna prędkość szlifowania miękkiej powłoki: Dokładność: Grubość szkła: Opcjonalna grubość szkła: Wysokość stołu roboczego: Zainstalowana moc: Poduszka powietrzna: Łatwe usuwanie: LMT PPL Zużycie sprężonego powietrza: Zużycie powietrza z Easy Deletion: 80 m/min 160 m/min ± 0,15 mm 2 19 mm mm 930 ± 40 mm 16 KVA (Regular oraz Jumbo) 3 KVA (R) 6 KVA (J) 1 KVA 2 KVA 1 KVA 70 NL/min 500 NL/min

7 Opcje: 343 R 343 J 353 R 353 J 363 R 363 J Poduszka powietrzna na łamaczach Zestaw do usuwania miękkiej powłoki z tarczą garnkową Zestaw do usuwania miękkiej powłoki z tarczą obwodową Zestaw do etykietowania szkła Konfiguracja Lam-Shape (zawiera Easy Deletion) Transformator G - dla napięcia innego niż 380/400/415 VO Optymalizator + etykietowanie + katalog kształtu + CAD Uchylanie Uchwyty do ładowania (opcjonalne dla maszyn bez możliwości przechylania) Automatyczne uchwyty podporowe Belki łamiące (1 + 1) Belki łamiące (2 + 1) Zaślepienie drewnianą listwą otworów po łamaczach Odbojniki załadunkowe Uchwyty do transportowania arkuszy na poduszce powietrznej (maksymalna grubość szkła: 19 mm) Przyssawki do transportowania arkuszy na poduszce powietrznej (maksymalna grubość szkła: 19 mm) Transportowanie arkuszy za pomocą przyssawek (do linii Dual Line z LAM stoły do cięcia szkła laminowanego) Transportowanie arkuszy wstecz od wyłamywania do cięcia Transportowanie arkuszy wstecz od cięcia do

8 ładowania Cięcie szkła do grubości = 25 mm Cięcie folii przed piaskowaniem Połączenie do istniejącej sekcji załadowczej Pedał do spowalniania transportu Dłuższe podłączenie panelu sterowania Podwójny zbiornik oleju Klimatyzator do szafki elektrycznej Pozycjoner odniesienia do połączenia ze stołem do laminatów Stół z poduszką powietrzną do połączenia z liniami typu Float-Laminated Przenośnik rolkowy L = 380 mm (TC300) do połączenia z liniami Float Rolka z 2000 etykietami do drukarki etykiet typu PPL Transport platformą wyposażoną w dźwig
