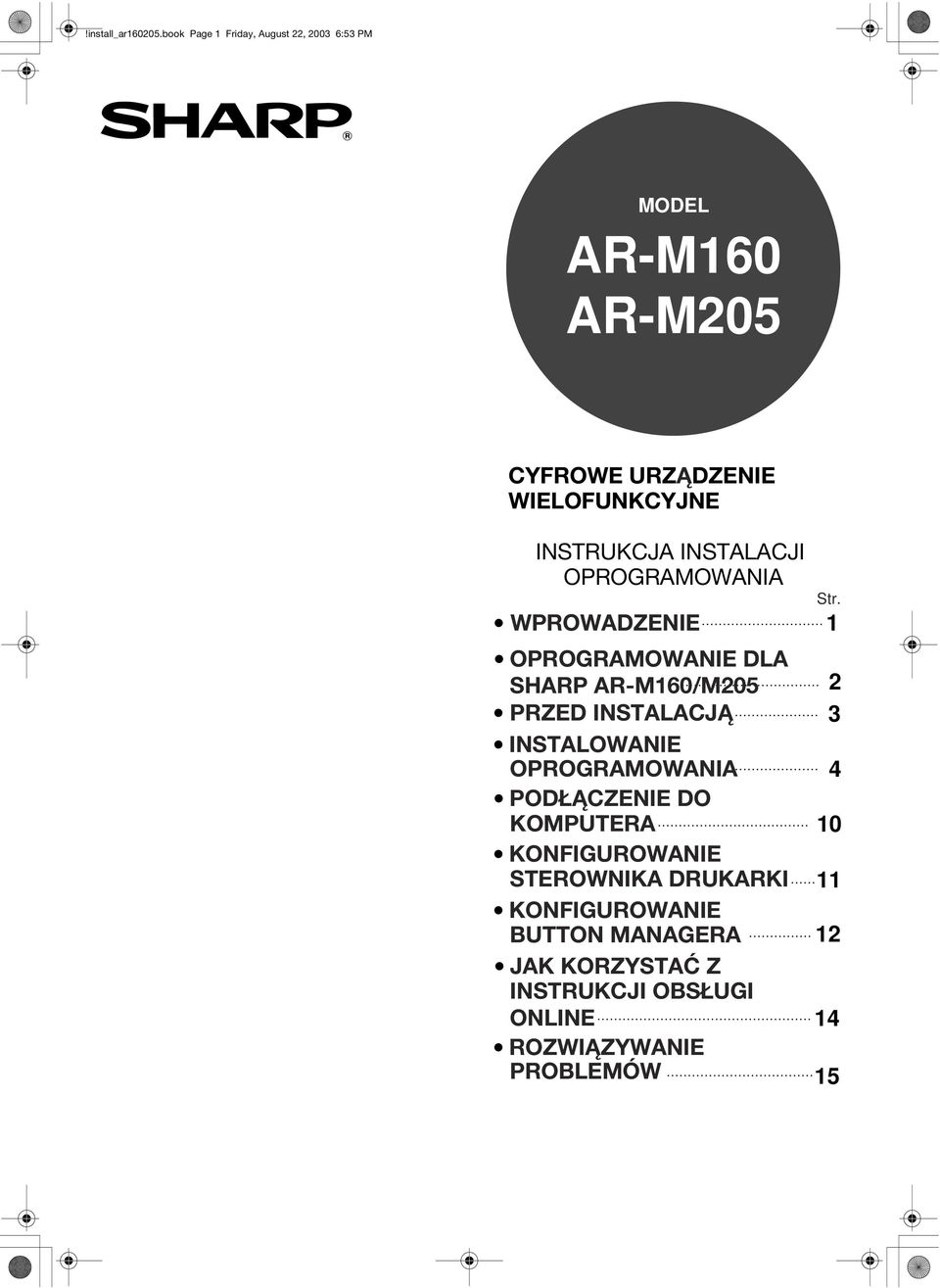

1 !install_ar6005.book Page Friday, August, 00 6:5 PM MODEL AR-M60 AR-M05 CYFROWE URZĄDZENIE WIELOFUNKCYJNE INSTRUKCJA INSTALACJI OPROGRAMOWANIA WPROWADZENIE OPROGRAMOWANIE DLA SHARP AR-M60/M05 PRZED INSTALACJĄ INSTALOWANIE OPROGRAMOWANIA PODŁĄCZENIE DO KOMPUTERA KONFIGUROWANIE STEROWNIKA DRUKARKI KONFIGUROWANIE BUTTON MANAGERA JAK KORZYSTAĆ Z INSTRUKCJI OBSŁUGI ONLINE ROZWIĄZYWANIE PROBLEMÓW Str. 0 5

2 !install_ar6005.book Page Friday, August, 00 6:5 PM

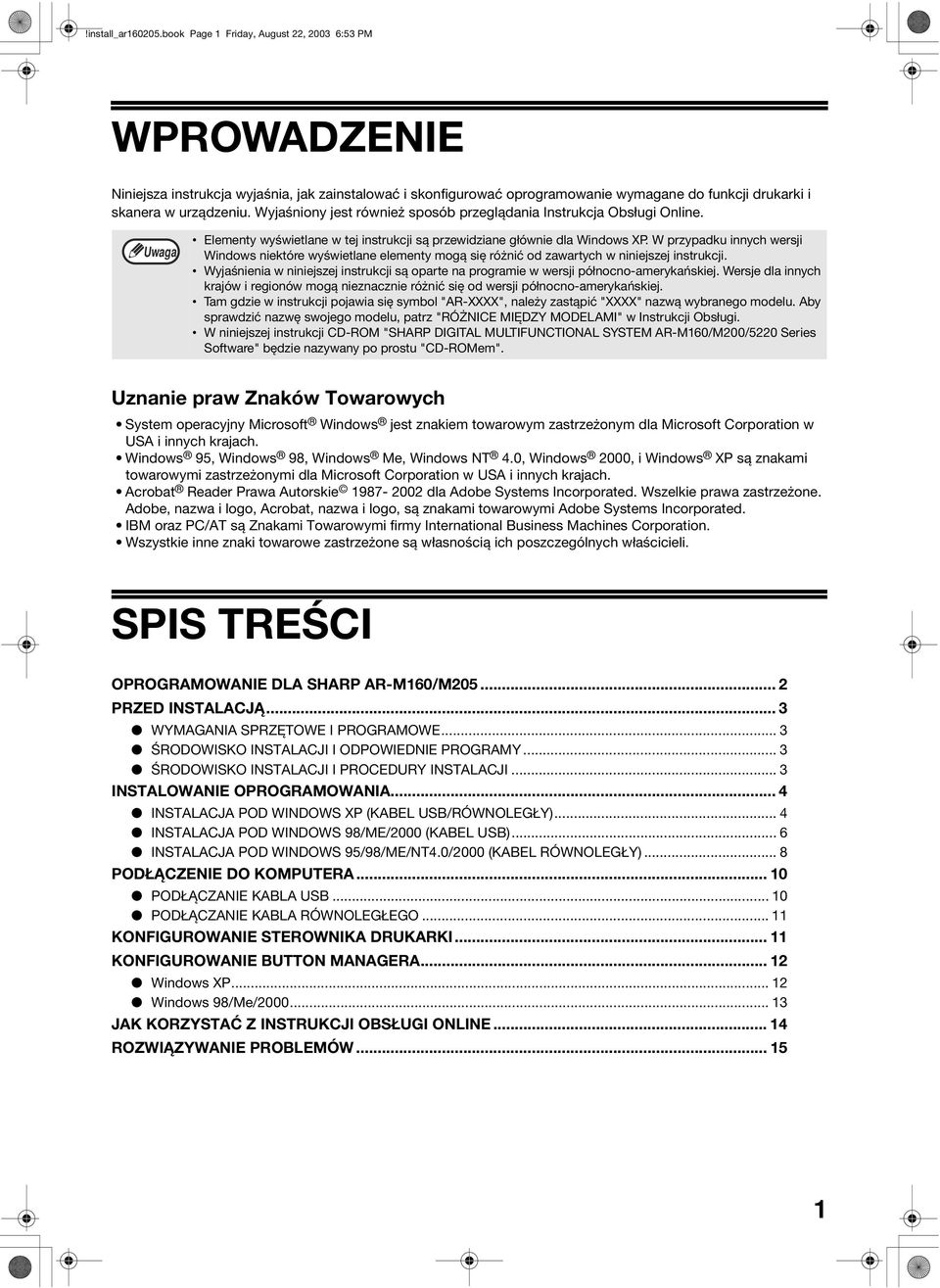

3 !install_ar6005.book Page Friday, August, 00 6:5 PM WPROWADZENIE Niniejsza instrukcja wyjaśnia, jak zainstalować i skonfigurować oprogramowanie wymagane do funkcji drukarki i skanera w urządzeniu. Wyjaśniony jest również sposób przeglądania Instrukcja Obsługi Online. Elementy wyświetlane w tej instrukcji są przewidziane głównie dla Windows XP. W przypadku innych wersji Windows niektóre wyświetlane elementy mogą się różnić od zawartych w niniejszej instrukcji. Wyjaśnienia w niniejszej instrukcji są oparte na programie w wersji północno-amerykańskiej. Wersje dla innych krajów i regionów mogą nieznacznie różnić się od wersji północno-amerykańskiej. Tam gdzie w instrukcji pojawia się symbol "AR-XXXX", należy zastąpić "XXXX" nazwą wybranego modelu. Aby sprawdzić nazwę swojego modelu, patrz "RÓŻNICE MIĘDZY MODELAMI" w Instrukcji Obsługi. W niniejszej instrukcji CD-ROM "SHARP DIGITAL MULTIFUNCTIONAL SYSTEM AR-M60/M00/50 Series Software" będzie nazywany po prostu "CD-ROMem". Uznanie praw Znaków Towarowych System operacyjny Microsoft Windows jest znakiem towarowym zastrzeżonym dla Microsoft Corporation w USA i innych krajach. Windows 95, Windows 98, Windows Me, Windows NT.0, Windows 000, i Windows XP są znakami towarowymi zastrzeżonymi dla Microsoft Corporation w USA i innych krajach. Acrobat Reader Prawa Autorskie dla Adobe Systems Incorporated. Wszelkie prawa zastrzeżone. Adobe, nazwa i logo, Acrobat, nazwa i logo, są znakami towarowymi Adobe Systems Incorporated. IBM oraz PC/AT są Znakami Towarowymi firmy International Business Machines Corporation. Wszystkie inne znaki towarowe zastrzeżone są własnością ich poszczególnych właścicieli. SPIS TREŚCI OPROGRAMOWANIE DLA SHARP AR-M60/M05... PRZED INSTALACJĄ... WYMAGANIA SPRZĘTOWE I PROGRAMOWE... ŚRODOWISKO INSTALACJI I ODPOWIEDNIE PROGRAMY... ŚRODOWISKO INSTALACJI I PROCEDURY INSTALACJI... INSTALOWANIE OPROGRAMOWANIA... INSTALACJA POD WINDOWS XP (KABEL USB/RÓWNOLEGŁY)... INSTALACJA POD WINDOWS 98/ME/000 (KABEL USB)... 6 INSTALACJA POD WINDOWS 95/98/ME/NT.0/000 (KABEL RÓWNOLEGŁY)... 8 PODŁĄCZENIE DO KOMPUTERA... 0 PODŁĄCZANIE KABLA USB... 0 PODŁĄCZANIE KABLA RÓWNOLEGŁEGO... KONFIGUROWANIE STEROWNIKA DRUKARKI... KONFIGUROWANIE BUTTON MANAGERA... Windows XP... Windows 98/Me/ JAK KORZYSTAĆ Z INSTRUKCJI OBSŁUGI ONLINE... ROZWIĄZYWANIE PROBLEMÓW... 5

4 !install_ar6005.book Page Friday, August, 00 6:5 PM OPROGRAMOWANIE DLA SHARP AR-M60/M05 Dołączony do urządzenia CD-ROM zawiera następujące oprogramowanie: Sterownik MFP Sterownik drukarki Sterownik drukarki umożliwia korzystanie z funkcji drukarki w urządzeniu. Istnieją dwa rodzaje sterowników drukarki dla tego urządzenia: standardowy sterownik drukarki oraz sterownik drukarki* używany wtedy, gdy został zainstalowany moduł dwufunkcyjny. Sterownik drukarki zawiera Okno statusu drukowania. Jest to narzędzie, które monitoruje urządzenie i pokazuje status drukowania, nazwę drukowanego dokumentu oraz wszelkie komunikaty o błędach. * Jeżeli Moduł dwufunkcyjny został zainstalowany, w nazwie zainstalowanego sterownika drukarki pojawi się "(EB)". Poza funkcjami standardowego sterownika drukarki sterownik drukarki dla Modułu dwufunkcyjnego zawiera również funkcję ROPM oraz funkcję automatycznego obrotu. Ponadto sterownik drukarki dla Modułu dwufunkcyjnego umożliwia szybsze drukowanie. Sterownik skanera Sterownik skanera pozwala na korzystanie z funkcji skanowania w urządzeniu przy pomocy programów pod TWAIN i WIA. Sharpdesk Sharpdesk jest zintegrowanym środowiskiem informatycznym, ułatwiającym zarządzanie dokumentami i plikami obrazów oraz uruchamianie programów. Button Manager Button Manager pozwala na wykorzystanie klawiszy skanera na urządzeniu do skanowania dokumentu. Możliwość skanowania może być wykorzystana tylko przy komputerach działających na Windows 98/Me/000/XP, które są podłączone do urządzenia kablem USB. Jeśli używasz Windows 95/NT.0 lub podłączyłeś urządzenie kablem równoległym, dostępne są tylko funkcje drukowania.

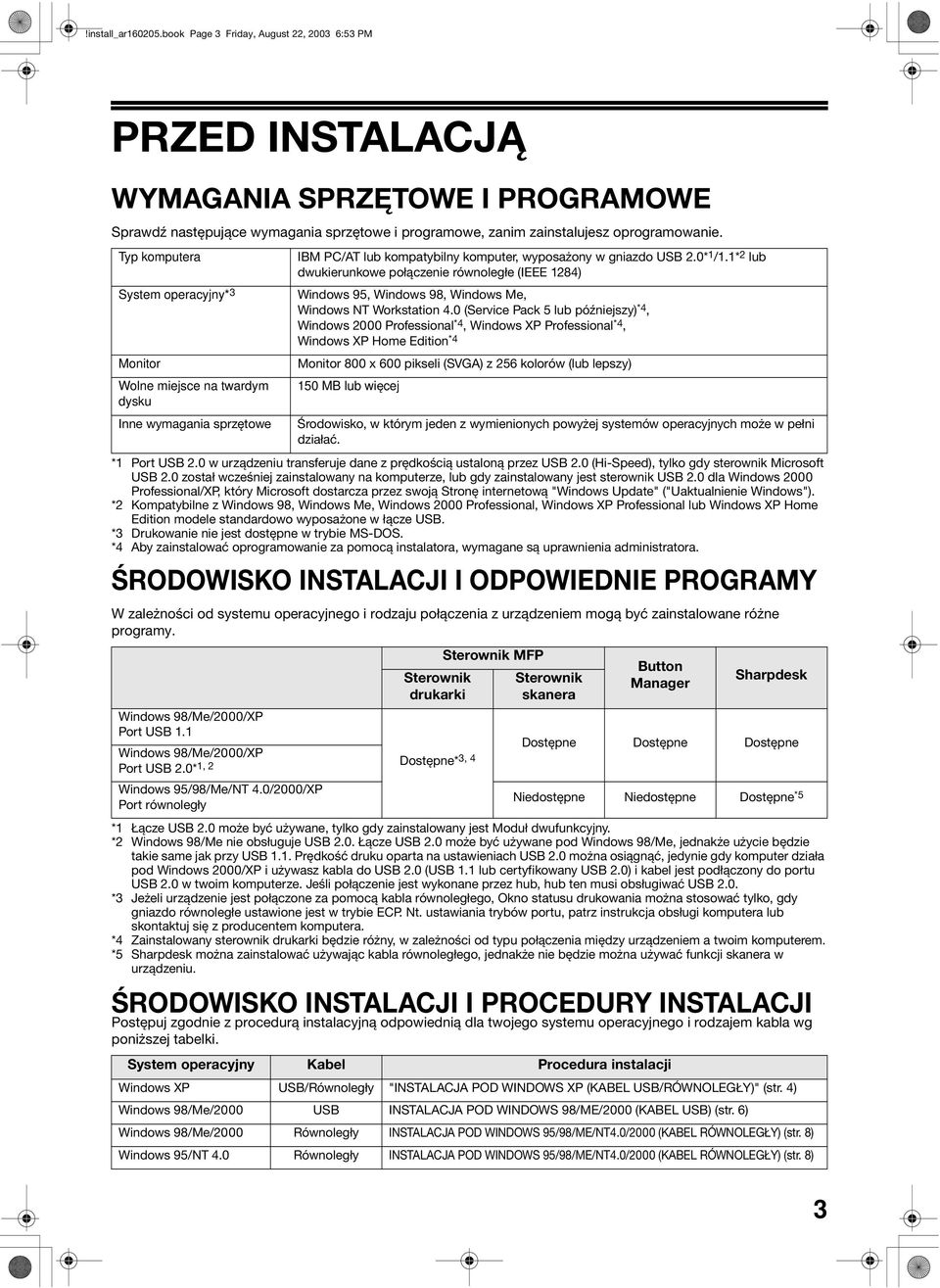

5 !install_ar6005.book Page Friday, August, 00 6:5 PM PRZED INSTALACJĄ WYMAGANIA SPRZĘTOWE I PROGRAMOWE Sprawdź następujące wymagania sprzętowe i programowe, zanim zainstalujesz oprogramowanie. Typ komputera System operacyjny* Monitor Wolne miejsce na twardym dysku Inne wymagania sprzętowe IBM PC/AT lub kompatybilny komputer, wyposażony w gniazdo USB.0* /.* lub dwukierunkowe połączenie równoległe (IEEE 8) Windows 95, Windows 98, Windows Me, Windows NT Workstation.0 (Service Pack 5 lub późniejszy) *, Windows 000 Professional *, Windows XP Professional *, Windows XP Home Edition * Monitor 800 x 600 pikseli (SVGA) z 56 kolorów (lub lepszy) 50 MB lub więcej Środowisko, w którym jeden z wymienionych powyżej systemów operacyjnych może w pełni działać. * Port USB.0 w urządzeniu transferuje dane z prędkością ustaloną przez USB.0 (Hi-Speed), tylko gdy sterownik Microsoft USB.0 został wcześniej zainstalowany na komputerze, lub gdy zainstalowany jest sterownik USB.0 dla Windows 000 Professional/XP, który Microsoft dostarcza przez swoją Stronę internetową "Windows Update" ("Uaktualnienie Windows"). * Kompatybilne z Windows 98, Windows Me, Windows 000 Professional, Windows XP Professional lub Windows XP Home Edition modele standardowo wyposażone w łącze USB. * Drukowanie nie jest dostępne w trybie MS-DOS. * Aby zainstalować oprogramowanie za pomocą instalatora, wymagane są uprawnienia administratora. ŚRODOWISKO INSTALACJI I ODPOWIEDNIE PROGRAMY W zależności od systemu operacyjnego i rodzaju połączenia z urządzeniem mogą być zainstalowane różne programy. Windows 98/Me/000/XP Port USB. Windows 98/Me/000/XP Port USB.0*, Windows 95/98/Me/NT.0/000/XP Port równoległy Sterownik drukarki Sterownik MFP Sterownik skanera Button Manager Sharpdesk Dostępne*, Dostępne Dostępne Dostępne Niedostępne Niedostępne Dostępne *5 * Łącze USB.0 może być używane, tylko gdy zainstalowany jest Moduł dwufunkcyjny. * Windows 98/Me nie obsługuje USB.0. Łącze USB.0 może być używane pod Windows 98/Me, jednakże użycie będzie takie same jak przy USB.. Prędkość druku oparta na ustawieniach USB.0 można osiągnąć, jedynie gdy komputer działa pod Windows 000/XP i używasz kabla do USB.0 (USB. lub certyfikowany USB.0) i kabel jest podłączony do portu USB.0 w twoim komputerze. Jeśli połączenie jest wykonane przez hub, hub ten musi obsługiwać USB.0. * Jeżeli urządzenie jest połączone za pomocą kabla równoległego, Okno statusu drukowania można stosować tylko, gdy gniazdo równoległe ustawione jest w trybie ECP. Nt. ustawiania trybów portu, patrz instrukcja obsługi komputera lub skontaktuj się z producentem komputera. * Zainstalowany sterownik drukarki będzie różny, w zależności od typu połączenia między urządzeniem a twoim komputerem. *5 Sharpdesk można zainstalować używając kabla równoległego, jednakże nie będzie można używać funkcji skanera w urządzeniu. ŚRODOWISKO INSTALACJI I PROCEDURY INSTALACJI Postępuj zgodnie z procedurą instalacyjną odpowiednią dla twojego systemu operacyjnego i rodzajem kabla wg poniższej tabelki. System operacyjny Kabel Procedura instalacji Windows XP USB/Równoległy "INSTALACJA POD WINDOWS XP (KABEL USB/RÓWNOLEGŁY)" (str. ) Windows 98/Me/000 USB INSTALACJA POD WINDOWS 98/ME/000 (KABEL USB) (str. 6) Windows 98/Me/000 Równoległy INSTALACJA POD WINDOWS 95/98/ME/NT.0/000 (KABEL RÓWNOLEGŁY) (str. 8) Windows 95/NT.0 Równoległy INSTALACJA POD WINDOWS 95/98/ME/NT.0/000 (KABEL RÓWNOLEGŁY) (str. 8)

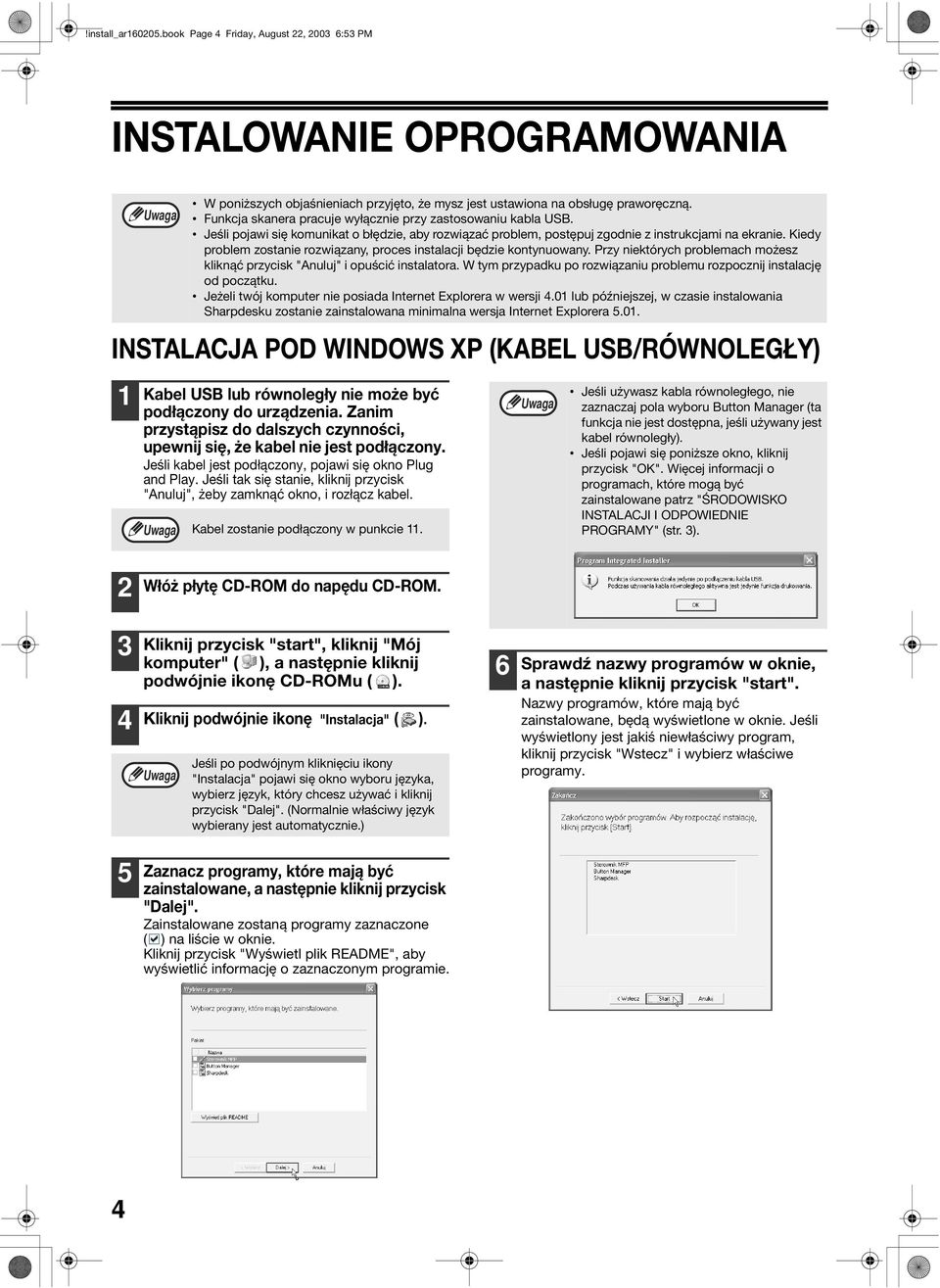

6 !install_ar6005.book Page Friday, August, 00 6:5 PM INSTALOWANIE OPROGRAMOWANIA INSTALACJA POD WINDOWS XP (KABEL USB/RÓWNOLEGŁY) Kabel USB lub równoległy nie może być podłączony do urządzenia. Zanim przystąpisz do dalszych czynności, upewnij się, że kabel nie jest podłączony. Jeśli kabel jest podłączony, pojawi się okno Plug and Play. Jeśli tak się stanie, kliknij przycisk "Anuluj", żeby zamknąć okno, i rozłącz kabel. W poniższych objaśnieniach przyjęto, że mysz jest ustawiona na obsługę praworęczną. Funkcja skanera pracuje wyłącznie przy zastosowaniu kabla USB. Jeśli pojawi się komunikat o błędzie, aby rozwiązać problem, postępuj zgodnie z instrukcjami na ekranie. Kiedy problem zostanie rozwiązany, proces instalacji będzie kontynuowany. Przy niektórych problemach możesz kliknąć przycisk "Anuluj" i opuścić instalatora. W tym przypadku po rozwiązaniu problemu rozpocznij instalację od początku. Jeżeli twój komputer nie posiada Internet Explorera w wersji.0 lub późniejszej, w czasie instalowania Sharpdesku zostanie zainstalowana minimalna wersja Internet Explorera 5.0. Kabel zostanie podłączony w punkcie. Jeśli używasz kabla równoległego, nie zaznaczaj pola wyboru Button Manager (ta funkcja nie jest dostępna, jeśli używany jest kabel równoległy). Jeśli pojawi się poniższe okno, kliknij przycisk "OK". Więcej informacji o programach, które mogą być zainstalowane patrz "ŚRODOWISKO INSTALACJI I ODPOWIEDNIE PROGRAMY" (str. ). Włóż płytę CD-ROM do napędu CD-ROM. Kliknij przycisk "start", kliknij "Mój komputer" ( ), a następnie kliknij podwójnie ikonę CD-ROMu ( ). Kliknij podwójnie ikonę "Instalacja" ( ). Jeśli po podwójnym kliknięciu ikony "Instalacja" pojawi się okno wyboru języka, wybierz język, który chcesz używać i kliknij przycisk "Dalej". (Normalnie właściwy język wybierany jest automatycznie.) 6 Sprawdź nazwy programów w oknie, a następnie kliknij przycisk "start". Nazwy programów, które mają być zainstalowane, będą wyświetlone w oknie. Jeśli wyświetlony jest jakiś niewłaściwy program, kliknij przycisk "Wstecz" i wybierz właściwe programy. 5 Zaznacz programy, które mają być zainstalowane, a następnie kliknij przycisk "Dalej". Zainstalowane zostaną programy zaznaczone ( ) na liście w oknie. Kliknij przycisk "Wyświetl plik README", aby wyświetlić informację o zaznaczonym programie.

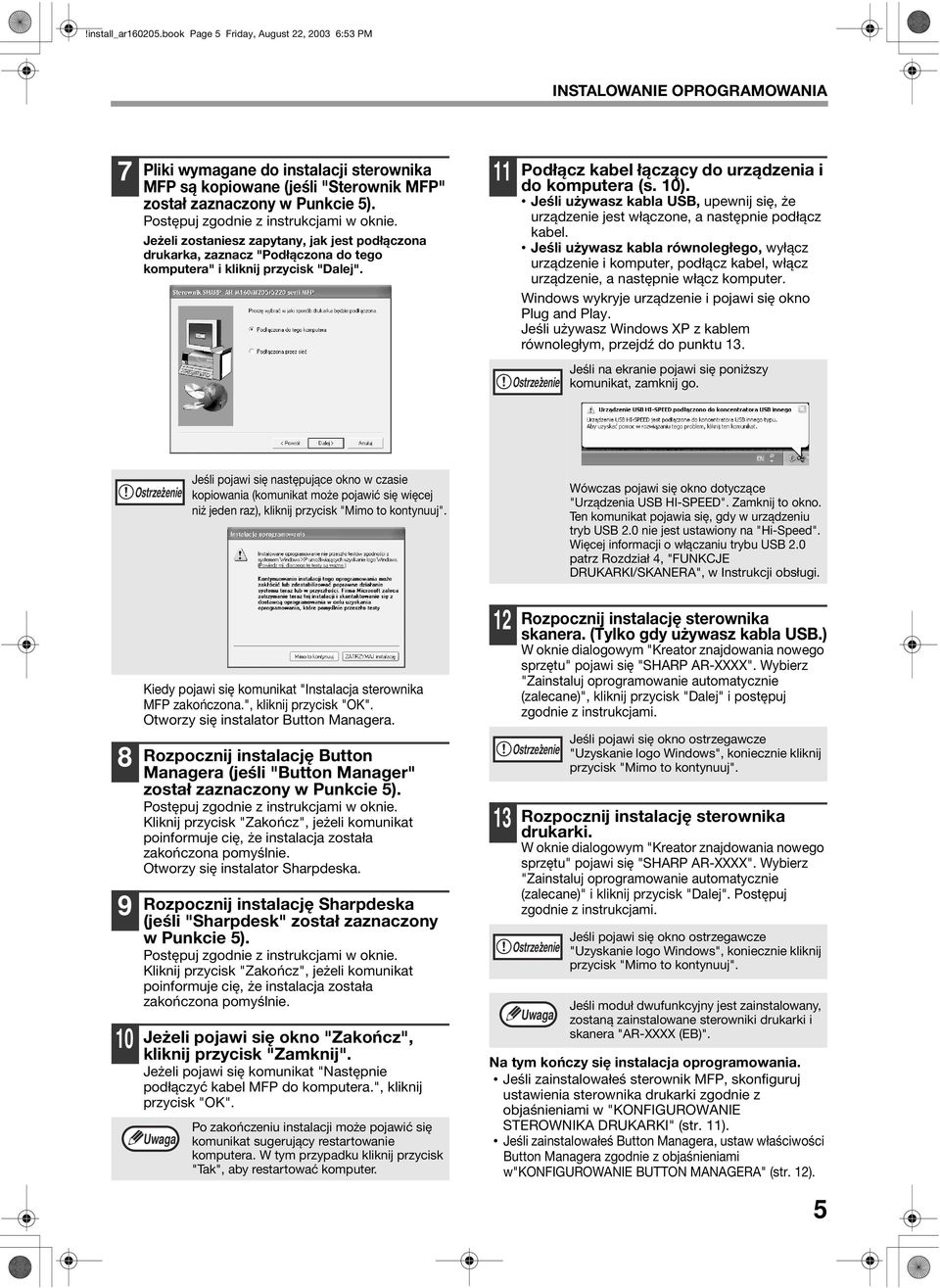

7 !install_ar6005.book Page 5 Friday, August, 00 6:5 PM INSTALOWANIE OPROGRAMOWANIA 7 Pliki wymagane do instalacji sterownika MFP są kopiowane (jeśli "Sterownik MFP" został zaznaczony w Punkcie 5). Postępuj zgodnie z instrukcjami w oknie. Jeżeli zostaniesz zapytany, jak jest podłączona drukarka, zaznacz "Podłączona do tego komputera" i kliknij przycisk "Dalej". Podłącz kabel łączący do urządzenia i do komputera (s. 0). Jeśli używasz kabla USB, upewnij się, że urządzenie jest włączone, a następnie podłącz kabel. Jeśli używasz kabla równoległego, wyłącz urządzenie i komputer, podłącz kabel, włącz urządzenie, a następnie włącz komputer. Windows wykryje urządzenie i pojawi się okno Plug and Play. Jeśli używasz Windows XP z kablem równoległym, przejdź do punktu.. Ostrzezenie Jeśli na ekranie pojawi się poniższy komunikat, zamknij go.. Ostrzezenie Jeśli pojawi się następujące okno w czasie kopiowania (komunikat może pojawić się więcej niż jeden raz), kliknij przycisk "Mimo to kontynuuj". Wówczas pojawi się okno dotyczące "Urządzenia USB HI-SPEED". Zamknij to okno. Ten komunikat pojawia się, gdy w urządzeniu tryb USB.0 nie jest ustawiony na "Hi-Speed". Więcej informacji o włączaniu trybu USB.0 patrz Rozdział, "FUNKCJE DRUKARKI/SKANERA", w Instrukcji obsługi Kiedy pojawi się komunikat "Instalacja sterownika MFP zakończona.", kliknij przycisk "OK". Otworzy się instalator Button Managera. Rozpocznij instalację Button Managera (jeśli "Button Manager" został zaznaczony w Punkcie 5). Postępuj zgodnie z instrukcjami w oknie. Kliknij przycisk "Zakończ", jeżeli komunikat poinformuje cię, że instalacja została zakończona pomyślnie. Otworzy się instalator Sharpdeska. Rozpocznij instalację Sharpdeska (jeśli "Sharpdesk" został zaznaczony w Punkcie 5). Postępuj zgodnie z instrukcjami w oknie. Kliknij przycisk "Zakończ", jeżeli komunikat poinformuje cię, że instalacja została zakończona pomyślnie. Jeżeli pojawi się okno "Zakończ", kliknij przycisk "Zamknij". Jeżeli pojawi się komunikat "Następnie podłączyć kabel MFP do komputera.", kliknij przycisk "OK". Po zakończeniu instalacji może pojawić się komunikat sugerujący restartowanie komputera. W tym przypadku kliknij przycisk "Tak", aby restartować komputer. Rozpocznij instalację sterownika skanera. (Tylko gdy używasz kabla USB.) W oknie dialogowym "Kreator znajdowania nowego sprzętu" pojawi się "SHARP AR-XXXX". Wybierz "Zainstaluj oprogramowanie automatycznie (zalecane)", kliknij przycisk "Dalej" i postępuj zgodnie z instrukcjami.. Ostrzezenie Jeśli pojawi się okno ostrzegawcze "Uzyskanie logo Windows", koniecznie kliknij przycisk "Mimo to kontynuuj". Rozpocznij instalację sterownika drukarki. W oknie dialogowym "Kreator znajdowania nowego sprzętu" pojawi się "SHARP AR-XXXX". Wybierz "Zainstaluj oprogramowanie automatycznie (zalecane)" i kliknij przycisk "Dalej". Postępuj zgodnie z instrukcjami.. Ostrzezenie Jeśli pojawi się okno ostrzegawcze "Uzyskanie logo Windows", koniecznie kliknij przycisk "Mimo to kontynuuj". Jeśli moduł dwufunkcyjny jest zainstalowany, zostaną zainstalowane sterowniki drukarki i skanera "AR-XXXX (EB)". Na tym kończy się instalacja oprogramowania. Jeśli zainstalowałeś sterownik MFP, skonfiguruj ustawienia sterownika drukarki zgodnie z objaśnieniami w "KONFIGUROWANIE STEROWNIKA DRUKARKI" (str. ). Jeśli zainstalowałeś Button Managera, ustaw właściwości Button Managera zgodnie z objaśnieniami w"konfigurowanie BUTTON MANAGERA" (str. ). 5

8 !install_ar6005.book Page 6 Friday, August, 00 6:5 PM INSTALOWANIE OPROGRAMOWANIA INSTALACJA POD WINDOWS 98/ME/000 (KABEL USB) Kabel USB nie może być podłączony do urządzenia. Upewnij się, że kabel nie jest podłączony przed dalszymi czynnościami. Jeśli kabel jest podłączony, pojawi się okno Plug and Play. Jeśli tak się stanie, kliknij przycisk "Anuluj", żeby zamknąć okno, i rozłącz kabel. Kabel zostanie podłączony w punkcie. Włóż płytę CD-ROM do napędu CD-ROM. Kliknij podwójnie "Mój komputer" ( ), a następnie kliknij podwójnie ikonę CD-ROMu ( ). Kliknij podwójnie ikonę "Instalacja" ( ). 6 7 Sprawdź nazwy programów w oknie, a następnie kliknij przycisk "start". Nazwy programów, które mają być zainstalowane, będą wyświetlone w oknie. Jeśli wyświetlony jest jakiś niewłaściwy program, kliknij przycisk "Powrót" i wybierz właściwe programy. Pliki wymagane do instalacji sterownika MFP są kopiowane. (jeśli "Sterownik MFP" został zaznaczony w Punkcie 5). Postępuj zgodnie z instrukcjami w oknie. Jeżeli zostaniesz zapytany, jak jest podłączona drukarka, zaznacz "Podłączona do tego komputera" i kliknij przycisk "Dalej". 5 Jeśli po podwójnym kliknięciu ikony "Instalacja" pojawi się okno wyboru języka, wybierz język, który chcesz używać i kliknij przycisk "Dalej". (Normalnie właściwy język wybierany jest automatycznie.) Zaznacz programy, które mają być zainstalowane, a następnie kliknij przycisk "Dalej". Zainstalowane zostaną programy z listy zaznaczone znacznikiem( ). Kliknij przycisk "Wyświetl plik README", aby wyświetlić informację o zaznaczonym programie. Jeżeli się pojawi okno wyboru łącza, zaznacz "USB" i kliknij przycisk "Dalej".. Ostrzezenie Jeśli w Windows 000 w czasie kopiowania plików pojawi się poniższe okno, (komunikat może się pojawić więcej niż jeden raz), kliknij przycisk "Tak". Jeśli pojawi się poniższe okno, kliknij przycisk "OK". Kiedy pojawi się komunikat "Instalacja sterownika MFP zakończona.", kliknij przycisk "OK". Otworzy się instalator Button Managera. 6

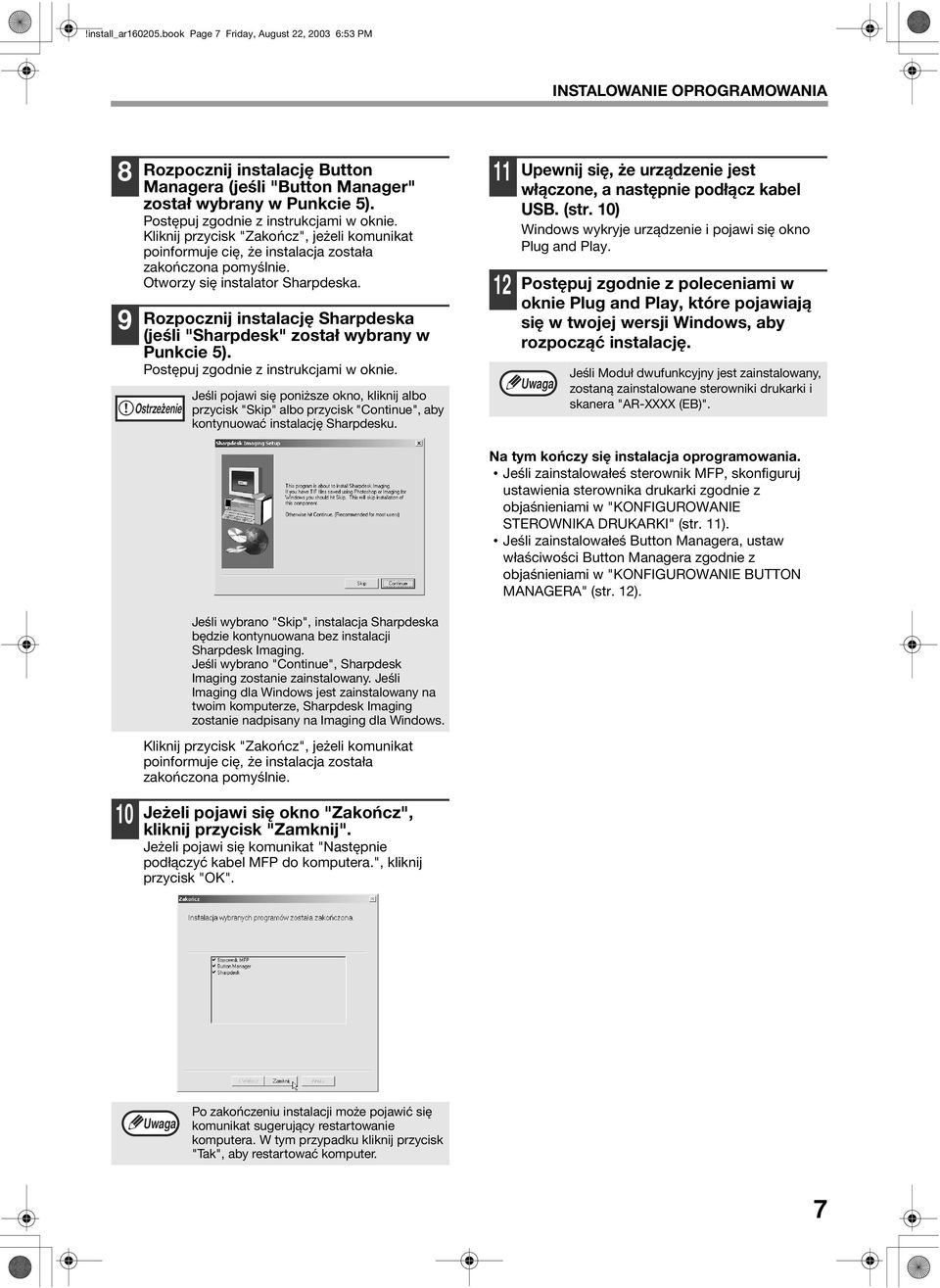

9 !install_ar6005.book Page 7 Friday, August, 00 6:5 PM INSTALOWANIE OPROGRAMOWANIA 8 9 Rozpocznij instalację Button Managera (jeśli "Button Manager" został wybrany w Punkcie 5). Postępuj zgodnie z instrukcjami w oknie. Kliknij przycisk "Zakończ", jeżeli komunikat poinformuje cię, że instalacja została zakończona pomyślnie. Otworzy się instalator Sharpdeska. Rozpocznij instalację Sharpdeska (jeśli "Sharpdesk" został wybrany w Punkcie 5). Postępuj zgodnie z instrukcjami w oknie.. Ostrzezenie Jeśli pojawi się poniższe okno, kliknij albo przycisk "Skip" albo przycisk "Continue", aby kontynuować instalację Sharpdesku. Upewnij się, że urządzenie jest włączone, a następnie podłącz kabel USB. (str. 0) Windows wykryje urządzenie i pojawi się okno Plug and Play. Postępuj zgodnie z poleceniami w oknie Plug and Play, które pojawiają się w twojej wersji Windows, aby rozpocząć instalację. Jeśli Moduł dwufunkcyjny jest zainstalowany, zostaną zainstalowane sterowniki drukarki i skanera "AR-XXXX (EB)". Na tym kończy się instalacja oprogramowania. Jeśli zainstalowałeś sterownik MFP, skonfiguruj ustawienia sterownika drukarki zgodnie z objaśnieniami w "KONFIGUROWANIE STEROWNIKA DRUKARKI" (str. ). Jeśli zainstalowałeś Button Managera, ustaw właściwości Button Managera zgodnie z objaśnieniami w "KONFIGUROWANIE BUTTON MANAGERA" (str. ). Jeśli wybrano "Skip", instalacja Sharpdeska będzie kontynuowana bez instalacji Sharpdesk Imaging. Jeśli wybrano "Continue", Sharpdesk Imaging zostanie zainstalowany. Jeśli Imaging dla Windows jest zainstalowany na twoim komputerze, Sharpdesk Imaging zostanie nadpisany na Imaging dla Windows. 0 Kliknij przycisk "Zakończ", jeżeli komunikat poinformuje cię, że instalacja została zakończona pomyślnie. Jeżeli pojawi się okno "Zakończ", kliknij przycisk "Zamknij". Jeżeli pojawi się komunikat "Następnie podłączyć kabel MFP do komputera.", kliknij przycisk "OK". Po zakończeniu instalacji może pojawić się komunikat sugerujący restartowanie komputera. W tym przypadku kliknij przycisk "Tak", aby restartować komputer. 7

10 !install_ar6005.book Page 8 Friday, August, 00 6:5 PM INSTALOWANIE OPROGRAMOWANIA INSTALACJA POD WINDOWS 95/98/ME/NT.0/000 (KABEL RÓWNOLEGŁY) Kabel USB lub równoległy nie może być podłączony do urządzenia. Zanim przystąpisz do dalszych czynności, upewnij się, że kabel nie jest podłączony. Jeśli kabel jest podłączony, pojawi się okno Plug and Play. Jeśli tak się stanie, kliknij przycisk "Anuluj", żeby zamknąć okno, i rozłącz kabel. Kabel zostanie podłączony w punkcie 7. Włóż płytę CD-ROM do napędu CD-ROM. Kliknij podwójnie "Mój komputer" ( ), a następnie kliknij podwójnie ikonę CD-ROMu ( ). Kliknij podwójnie ikonę "Instalacja" ( ) Sprawdź nazwy programów w oknie, a następnie kliknij przycisk "start". Nazwy programów, które mają być zainstalowane, będą wyświetlone w oknie. Jeśli wyświetlony jest jakiś niewłaściwy program, kliknij przycisk "Powrót" i wybierz właściwe programy. Rozpocznij instalację sterownika MFP (sterownik drukarki) (jeśli "Sterownik MFP" został wybrany w Punkcie 5). Postępuj zgodnie z instrukcjami w oknie. Jeśli używasz Windows 95/NT.0, przejdź do Punktu 0. Jeżeli zostaniesz zapytany, jak jest podłączona drukarka, zaznacz "Podłączona do tego komputera" i kliknij przycisk "Dalej". Jeśli po podwójnym kliknięciu ikony "Instalacja" pojawi się okno wyboru języka, wybierz język, który chcesz używać i kliknij przycisk "Dalej". (Normalnie właściwy język wybierany jest automatycznie.) 5 Zaznacz programy, które mają być zainstalowane, a następnie kliknij przycisk "Dalej". Zainstalowane zostaną programy z listy zaznaczone znacznikiem ( ). Kliknij przycisk "Wyświetl plik README", aby wyświetlić informację o zaznaczonym programie. 9 Kiedy pojawi się okno wyboru łącza, wybierz "Równoległy" i kliknij przycisk "Dalej". W Windows 95/NT.0 nie pojawia się "Button Manager". W Windows 98/Me/000 nie zaznaczaj pola wyboru "Button Manager" (Button Manager nie jest obsługiwany, jeżeli używany jest kabel równoległy). 8

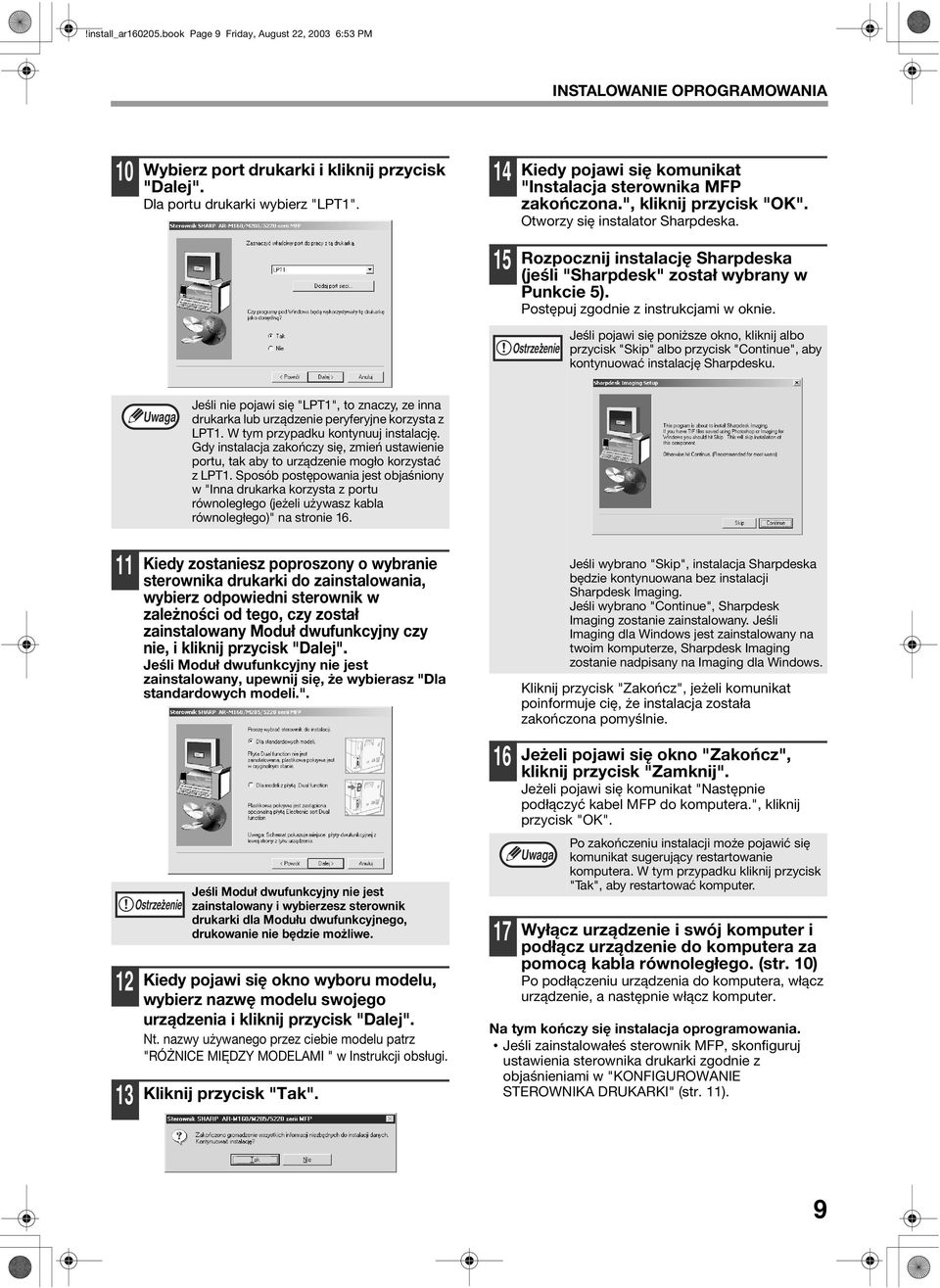

11 !install_ar6005.book Page 9 Friday, August, 00 6:5 PM INSTALOWANIE OPROGRAMOWANIA 0 Wybierz port drukarki i kliknij przycisk "Dalej". Dla portu drukarki wybierz "LPT". Kiedy pojawi się komunikat "Instalacja sterownika MFP zakończona.", kliknij przycisk "OK". Otworzy się instalator Sharpdeska. 5 Rozpocznij instalację Sharpdeska (jeśli "Sharpdesk" został wybrany w Punkcie 5). Postępuj zgodnie z instrukcjami w oknie.. Ostrzezenie Jeśli pojawi się poniższe okno, kliknij albo przycisk "Skip" albo przycisk "Continue", aby kontynuować instalację Sharpdesku. Jeśli nie pojawi się "LPT", to znaczy, ze inna drukarka lub urządzenie peryferyjne korzysta z LPT. W tym przypadku kontynuuj instalację. Gdy instalacja zakończy się, zmień ustawienie portu, tak aby to urządzenie mogło korzystać z LPT. Sposób postępowania jest objaśniony w "Inna drukarka korzysta z portu równoległego (jeżeli używasz kabla równoległego)" na stronie 6. Kiedy zostaniesz poproszony o wybranie sterownika drukarki do zainstalowania, wybierz odpowiedni sterownik w zależności od tego, czy został zainstalowany Moduł dwufunkcyjny czy nie, i kliknij przycisk "Dalej". Jeśli Moduł dwufunkcyjny nie jest zainstalowany, upewnij się, że wybierasz "Dla standardowych modeli.".. Ostrzezenie Jeśli Moduł dwufunkcyjny nie jest zainstalowany i wybierzesz sterownik drukarki dla Modułu dwufunkcyjnego, drukowanie nie będzie możliwe. Kiedy pojawi się okno wyboru modelu, wybierz nazwę modelu swojego urządzenia i kliknij przycisk "Dalej". Nt. nazwy używanego przez ciebie modelu patrz "RÓŻNICE MIĘDZY MODELAMI " w Instrukcji obsługi. Kliknij przycisk "Tak". 6 7 Kliknij przycisk "Zakończ", jeżeli komunikat poinformuje cię, że instalacja została zakończona pomyślnie. Jeżeli pojawi się okno "Zakończ", kliknij przycisk "Zamknij". Jeżeli pojawi się komunikat "Następnie podłączyć kabel MFP do komputera.", kliknij przycisk "OK". Jeśli wybrano "Skip", instalacja Sharpdeska będzie kontynuowana bez instalacji Sharpdesk Imaging. Jeśli wybrano "Continue", Sharpdesk Imaging zostanie zainstalowany. Jeśli Imaging dla Windows jest zainstalowany na twoim komputerze, Sharpdesk Imaging zostanie nadpisany na Imaging dla Windows. Po zakończeniu instalacji może pojawić się komunikat sugerujący restartowanie komputera. W tym przypadku kliknij przycisk "Tak", aby restartować komputer. Wyłącz urządzenie i swój komputer i podłącz urządzenie do komputera za pomocą kabla równoległego. (str. 0) Po podłączeniu urządzenia do komputera, włącz urządzenie, a następnie włącz komputer. Na tym kończy się instalacja oprogramowania. Jeśli zainstalowałeś sterownik MFP, skonfiguruj ustawienia sterownika drukarki zgodnie z objaśnieniami w "KONFIGUROWANIE STEROWNIKA DRUKARKI" (str. ). 9

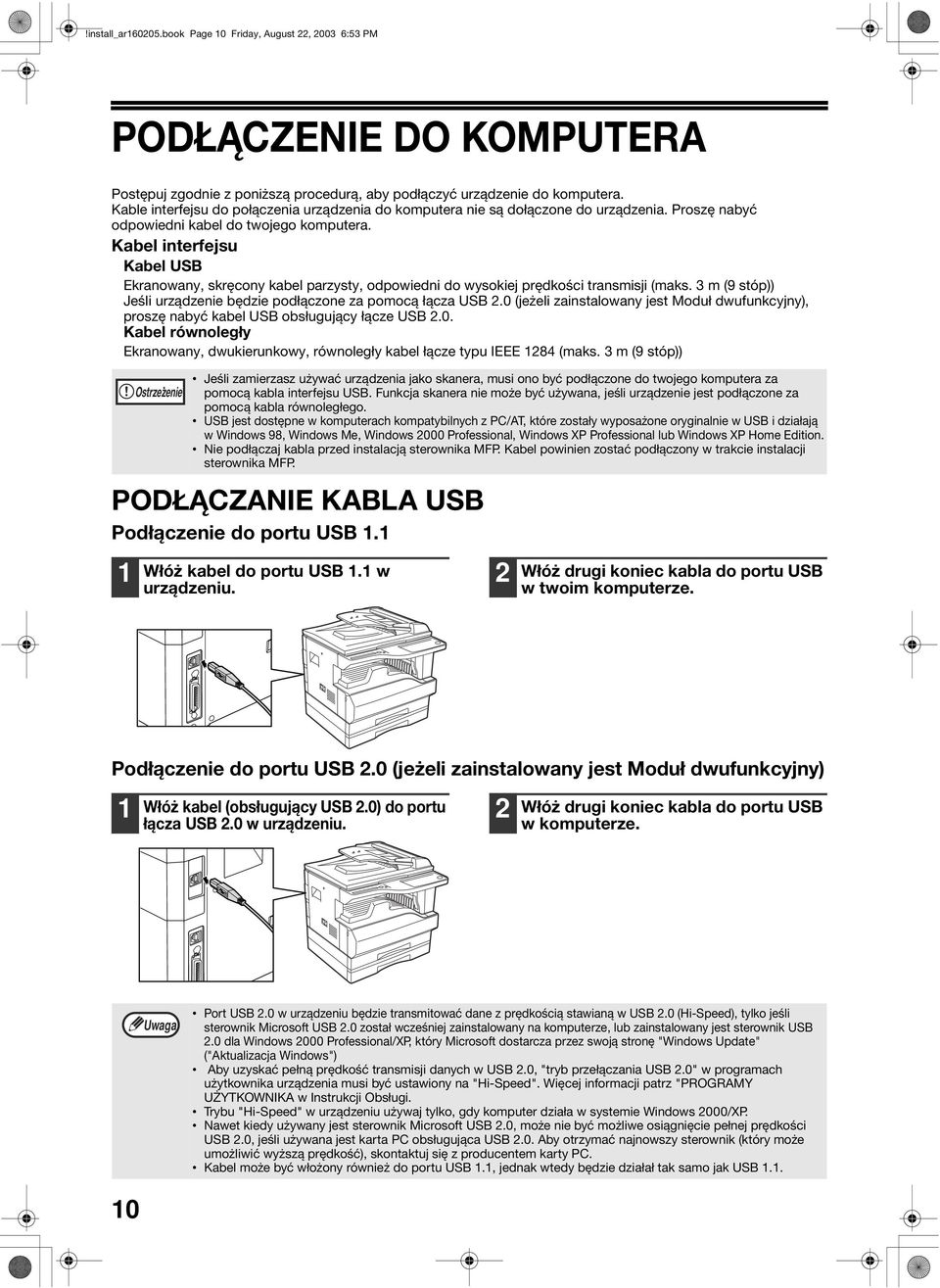

12 !install_ar6005.book Page 0 Friday, August, 00 6:5 PM PODŁĄCZENIE DO KOMPUTERA Postępuj zgodnie z poniższą procedurą, aby podłączyć urządzenie do komputera. Kable interfejsu do połączenia urządzenia do komputera nie są dołączone do urządzenia. Proszę nabyć odpowiedni kabel do twojego komputera. Kabel interfejsu Kabel USB Ekranowany, skręcony kabel parzysty, odpowiedni do wysokiej prędkości transmisji (maks. m (9 stóp)) Jeśli urządzenie będzie podłączone za pomocą łącza USB.0 (jeżeli zainstalowany jest Moduł dwufunkcyjny), proszę nabyć kabel USB obsługujący łącze USB.0. Kabel równoległy Ekranowany, dwukierunkowy, równoległy kabel łącze typu IEEE 8 (maks. m (9 stóp)) PODŁĄCZANIE KABLA USB Podłączenie do portu USB.. Ostrzezenie Jeśli zamierzasz używać urządzenia jako skanera, musi ono być podłączone do twojego komputera za pomocą kabla interfejsu USB. Funkcja skanera nie może być używana, jeśli urządzenie jest podłączone za pomocą kabla równoległego. USB jest dostępne w komputerach kompatybilnych z PC/AT, które zostały wyposażone oryginalnie w USB i działają w Windows 98, Windows Me, Windows 000 Professional, Windows XP Professional lub Windows XP Home Edition. Nie podłączaj kabla przed instalacją sterownika MFP. Kabel powinien zostać podłączony w trakcie instalacji sterownika MFP. Włóż kabel do portu USB. w urządzeniu. Włóż drugi koniec kabla do portu USB w twoim komputerze. Podłączenie do portu USB.0 (jeżeli zainstalowany jest Moduł dwufunkcyjny) Włóż kabel (obsługujący USB.0) do portu łącza USB.0 w urządzeniu. Włóż drugi koniec kabla do portu USB w komputerze. Port USB.0 w urządzeniu będzie transmitować dane z prędkością stawianą w USB.0 (Hi-Speed), tylko jeśli sterownik Microsoft USB.0 został wcześniej zainstalowany na komputerze, lub zainstalowany jest sterownik USB.0 dla Windows 000 Professional/XP, który Microsoft dostarcza przez swoją stronę "Windows Update" ("Aktualizacja Windows") Aby uzyskać pełną prędkość transmisji danych w USB.0, "tryb przełączania USB.0" w programach użytkownika urządzenia musi być ustawiony na "Hi-Speed". Więcej informacji patrz "PROGRAMY UŻYTKOWNIKA w Instrukcji Obsługi. Trybu "Hi-Speed" w urządzeniu używaj tylko, gdy komputer działa w systemie Windows 000/XP. Nawet kiedy używany jest sterownik Microsoft USB.0, może nie być możliwe osiągnięcie pełnej prędkości USB.0, jeśli używana jest karta PC obsługująca USB.0. Aby otrzymać najnowszy sterownik (który może umożliwić wyższą prędkość), skontaktuj się z producentem karty PC. Kabel może być włożony również do portu USB., jednak wtedy będzie działał tak samo jak USB.. 0

13 !install_ar6005.book Page Friday, August, 00 6:5 PM PODŁĄCZENIE DO KOMPUTERA PODŁĄCZANIE KABLA RÓWNOLEGŁEGO Upewnij się, że twój komputer i urządzenie są wyłączone. Podłącz kabel do portu równoległego w urządzeniu i przytwierdź zaciskami. Podłącz drugi koniec kabla do portu równoległego swojego komputera. KONFIGUROWANIE STEROWNIKA DRUKARKI Po zainstalowaniu sterownika MFP (sterownik drukarki) należy skonfigurować ustawienia sterownika drukarki odpowiednio do ilości Podajników papieru w urządzeniu i rozmiaru papieru załadowanego w każdym z nich. Kliknij przycisk "start", kliknij "Panel sterowania", kliknij "Drukarki i inny sprzęt", a następnie kliknij "Drukarki i faksy". W systemie operacyjnym innym niż Windows XP kliknij przycisk "start", wybierz "Ustawienia", a następnie kliknij "Drukarki". Kliknij ikonę sterownika drukarki "SHARP AR-XXXX" i wybierz "Właściwości" z menu "Plik". Jeśli używasz Windows NT.0/000/XP, przejdź do punktu. 5 Kliknij przycisk "Ustaw status tacy" i wybierz rozmiar papieru załadowanego w każdym podajniku. Wybierz podajnik w menu "żródło papieru" i wybierz rozmiar papieru załadowanego w tym podajniku w menu "Format papieru". Powtórz czynność dla każdego podajnika. W Windows 95/98/Me kliknij zakładkę "Nastawienie modułu sterującego". Kliknij zakładkę "Konfiguracja" i ustal konfigurację drukarki odpowiednio do zainstalowanych opcji. Ustaw poprawnie konfigurację drukarki. W przeciwnym razie drukowanie nie będzie mogło odbywać się właściwie Ostrzezenie Jeśli Moduł dwufunkcyjny nie jest zainstalowany, skonfiguruj powyższe ustawienie "Ustaw status tacy", a następnie w czasie drukowania zaznacz podajnik inny niż "Wybór automatyczny" w "żródło papieru" na zakładce "Papier" w oknie konfiguracji sterownika drukarki. Kliknij przycisk "OK" w oknie "Ustaw status tacy". Kliknij przycisk "OK" w oknie właściwości drukarki.

14 !install_ar6005.book Page Friday, August, 00 6:5 PM KONFIGUROWANIE BUTTON MANAGERA Button Manager to program, który pracuje ze sterownikiem skanera umożliwiając skanowanie z Panelu sterowania na urządzeniu. Aby zeskanować przy pomocy Panelu sterowania na urządzeniu, Button Manager musi być powiązany z klawiszami menu skanowania na urządzeniu. Postępuj zgodnie z poniższymi punktami, aby powiązać Button Managera ze zdarzeniami skanera. Windows XP Kliknij przycisk "start", kliknij "Panel sterowania", kliknij "Drukarki i inny sprzęt", a następnie "Skanery i aparaty fotograficzne". Kliknij ikonę "SHARP AR-XXXX" i wybierz "Właściwości" z menu "Plik". W oknie "Właściwości" kliknij zakładkę "Zdarzenia". Wybierz "Menu Skanowania SC" z rozwijanego menu "Wybierz zdarzenie". 5 Wybierz "Uruchom ten program", a następnie wybierz "Sharp Button Manager A" z rozwijanego menu. 6 7 Kliknij przycisk "Zastosuj". Powtórz Punkty od do 6, aby powiązać Button Managera z "Menu Skanowania SC" aż do "Menu Skanowania SC6". Wybierz "Menu Skanowania SC" z rozwijanego menu "Wybierz zdarzenie". Wybierz "Uruchom ten program", wybierz "Sharp Button Manager A" z rozwijanego menu, a następnie kliknij przycisk "Zastosuj". Zrób to samo dla każdego Menu Skanowania aż do "Menu Skanowania SC6". Jeżeli dokonałeś już ustawień, kliknij przycisk "OK", żeby zamknąć okno. Button Manager jest teraz powiązany z klawiszami menu skanowania (od do 6). Ustawienia skanowania dla każdego z klawiszy menu skanowania od do 6 mogą być zmienione w oknie ustawień Button Managera. Nt. ustawień fabrycznych klawiszy menu skanowania patrz "TRYB SKANOWANIA" Instrukcji obsługi. Nt. sposobów konfigurowania ustawień Button Managera patrz Ustawienia "Button Managera" w Instrukcji Obsługi Online.

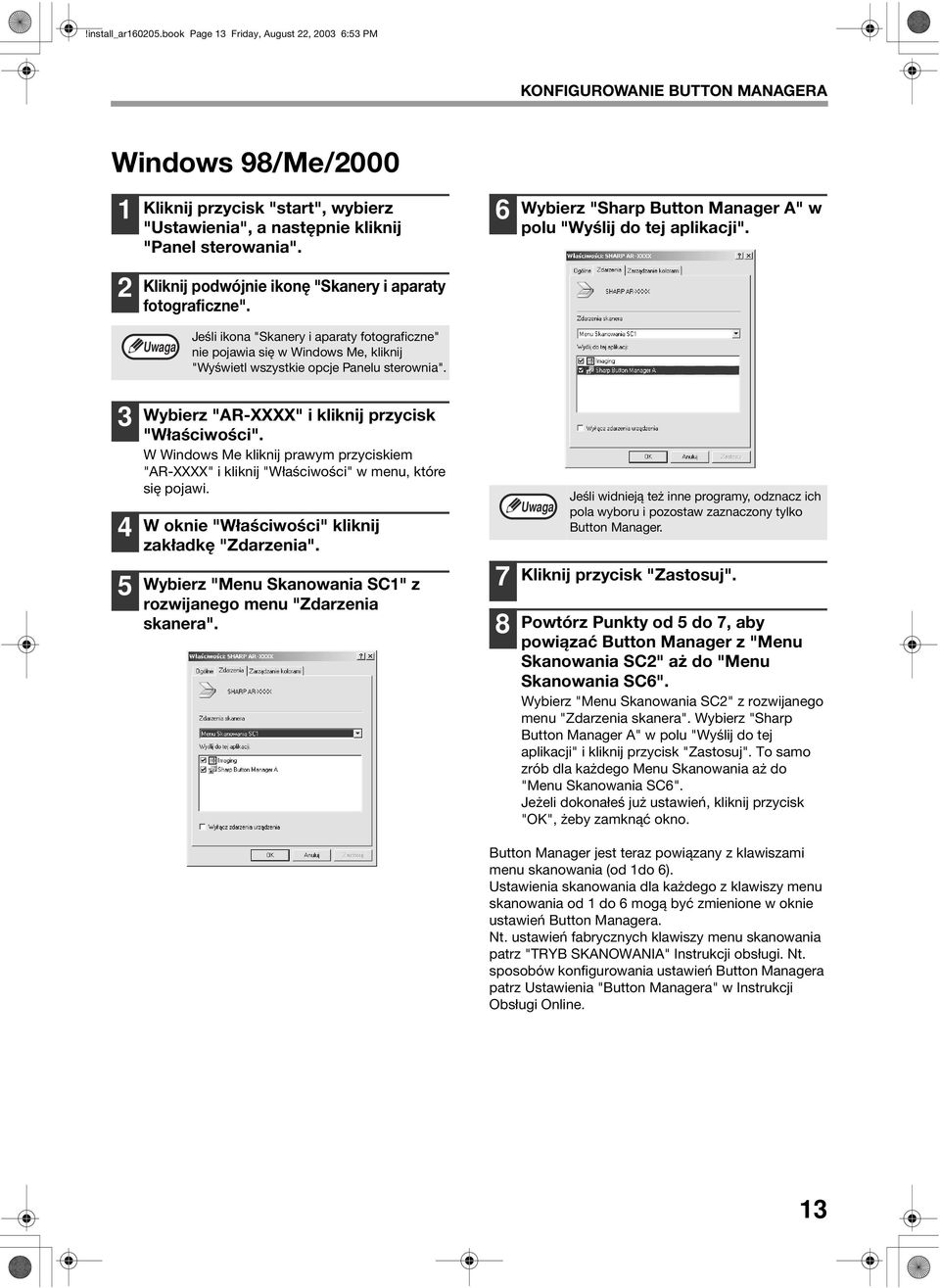

15 !install_ar6005.book Page Friday, August, 00 6:5 PM KONFIGUROWANIE BUTTON MANAGERA Windows 98/Me/000 Kliknij przycisk "start", wybierz "Ustawienia", a następnie kliknij "Panel sterowania". Kliknij podwójnie ikonę "Skanery i aparaty fotograficzne". 6 Wybierz "Sharp Button Manager A" w polu "Wyślij do tej aplikacji". Jeśli ikona "Skanery i aparaty fotograficzne" nie pojawia się w Windows Me, kliknij "Wyświetl wszystkie opcje Panelu sterownia". 5 Wybierz "AR-XXXX" i kliknij przycisk "Właściwości". W Windows Me kliknij prawym przyciskiem "AR-XXXX" i kliknij "Właściwości" w menu, które się pojawi. W oknie "Właściwości" kliknij zakładkę "Zdarzenia". Wybierz "Menu Skanowania SC" z rozwijanego menu "Zdarzenia skanera". 7 8 Jeśli widnieją też inne programy, odznacz ich pola wyboru i pozostaw zaznaczony tylko Button Manager. Kliknij przycisk "Zastosuj". Powtórz Punkty od 5 do 7, aby powiązać Button Manager z "Menu Skanowania SC" aż do "Menu Skanowania SC6". Wybierz "Menu Skanowania SC" z rozwijanego menu "Zdarzenia skanera". Wybierz "Sharp Button Manager A" w polu "Wyślij do tej aplikacji" i kliknij przycisk "Zastosuj". To samo zrób dla każdego Menu Skanowania aż do "Menu Skanowania SC6". Jeżeli dokonałeś już ustawień, kliknij przycisk "OK", żeby zamknąć okno. Button Manager jest teraz powiązany z klawiszami menu skanowania (od do 6). Ustawienia skanowania dla każdego z klawiszy menu skanowania od do 6 mogą być zmienione w oknie ustawień Button Managera. Nt. ustawień fabrycznych klawiszy menu skanowania patrz "TRYB SKANOWANIA" Instrukcji obsługi. Nt. sposobów konfigurowania ustawień Button Managera patrz Ustawienia "Button Managera" w Instrukcji Obsługi Online.

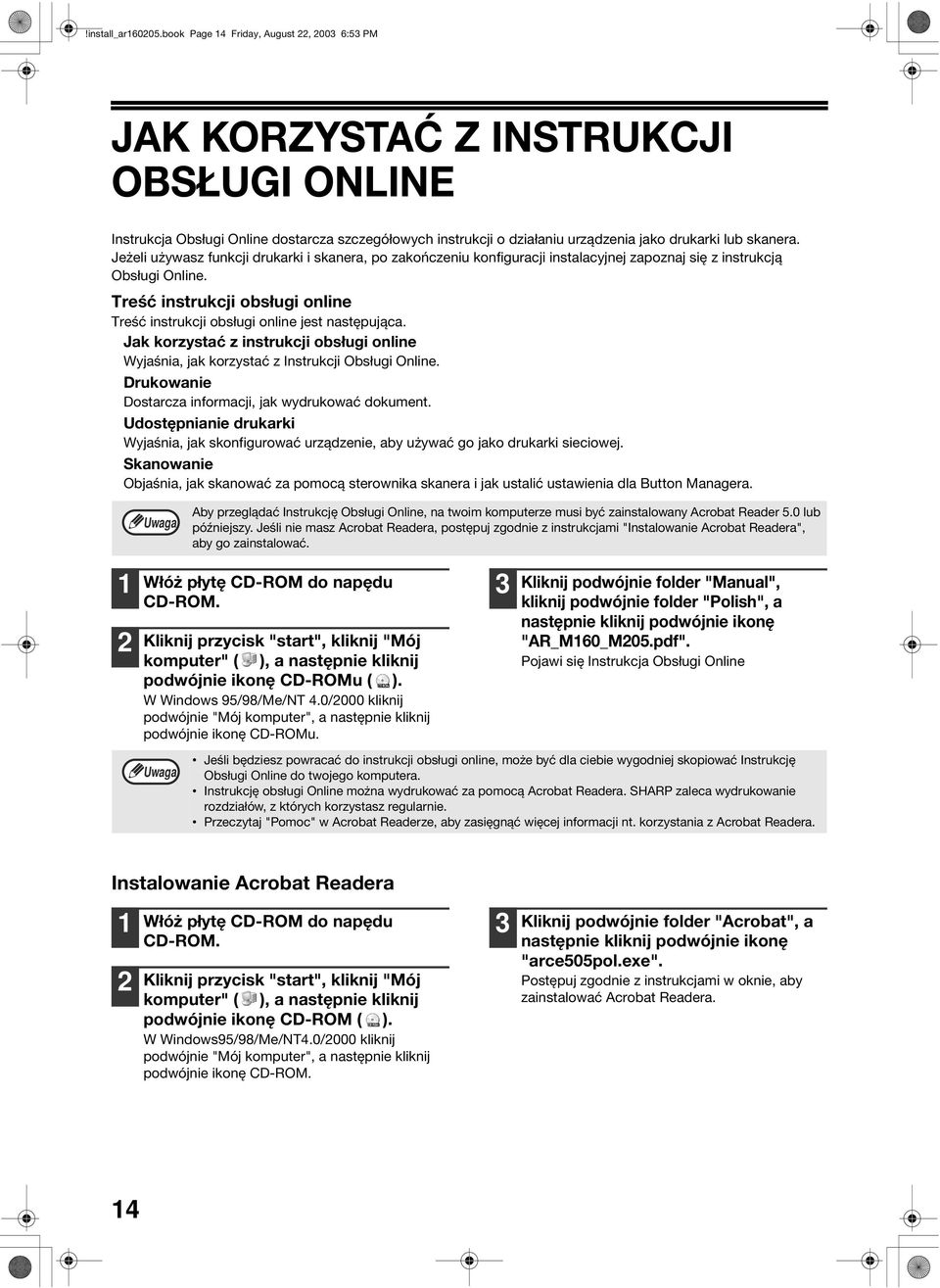

16 !install_ar6005.book Page Friday, August, 00 6:5 PM JAK KORZYSTAĆ Z INSTRUKCJI OBSŁUGI ONLINE Instrukcja Obsługi Online dostarcza szczegółowych instrukcji o działaniu urządzenia jako drukarki lub skanera. Jeżeli używasz funkcji drukarki i skanera, po zakończeniu konfiguracji instalacyjnej zapoznaj się z instrukcją Obsługi Online. Treść instrukcji obsługi online Treść instrukcji obsługi online jest następująca. Jak korzystać z instrukcji obsługi online Wyjaśnia, jak korzystać z Instrukcji Obsługi Online. Drukowanie Dostarcza informacji, jak wydrukować dokument. Udostępnianie drukarki Wyjaśnia, jak skonfigurować urządzenie, aby używać go jako drukarki sieciowej. Skanowanie Objaśnia, jak skanować za pomocą sterownika skanera i jak ustalić ustawienia dla Button Managera. Aby przeglądać Instrukcję Obsługi Online, na twoim komputerze musi być zainstalowany Acrobat Reader 5.0 lub późniejszy. Jeśli nie masz Acrobat Readera, postępuj zgodnie z instrukcjami "Instalowanie Acrobat Readera", aby go zainstalować. Włóż płytę CD-ROM do napędu CD-ROM. Kliknij przycisk "start", kliknij "Mój komputer" ( ), a następnie kliknij podwójnie ikonę CD-ROMu ( ). W Windows 95/98/Me/NT.0/000 kliknij podwójnie "Mój komputer", a następnie kliknij podwójnie ikonę CD-ROMu. Kliknij podwójnie folder "Manual", kliknij podwójnie folder "Polish", a następnie kliknij podwójnie ikonę "AR_M60_M05.pdf". Pojawi się Instrukcja Obsługi Online Jeśli będziesz powracać do instrukcji obsługi online, może być dla ciebie wygodniej skopiować Instrukcję Obsługi Online do twojego komputera. Instrukcję obsługi Online można wydrukować za pomocą Acrobat Readera. SHARP zaleca wydrukowanie rozdziałów, z których korzystasz regularnie. Przeczytaj "Pomoc" w Acrobat Readerze, aby zasięgnąć więcej informacji nt. korzystania z Acrobat Readera. Instalowanie Acrobat Readera Włóż płytę CD-ROM do napędu CD-ROM. Kliknij przycisk "start", kliknij "Mój komputer" ( ), a następnie kliknij podwójnie ikonę CD-ROM ( ). W Windows95/98/Me/NT.0/000 kliknij podwójnie "Mój komputer", a następnie kliknij podwójnie ikonę CD-ROM. Kliknij podwójnie folder "Acrobat", a następnie kliknij podwójnie ikonę "arce505pol.exe". Postępuj zgodnie z instrukcjami w oknie, aby zainstalować Acrobat Readera.

17 !install_ar6005.book Page 5 Friday, August, 00 6:5 PM ROZWIĄZYWANIE PROBLEMÓW Jeśli program nie zainstalował się prawidłowo, spróbuj na twoim komputerze wykonać następujące kroki. Aby usunąć program, patrz "Usuwanie oprogramowania " (s. 6) w Instrukcji Obsługi. Informacje nt. rozwiązywania problemów można również znaleźć w plikach README dla każdego programu. Aby przejrzeć plik README, kliknij przycisk "Wyświetl plik README" w oknie "Wybierz programy". (s., 6, 8) Nie można zainstalować sterownika MFP (Windows 000/XP) Jeśli nie można zainstalować sterownika MFP w Windows 000/XP, postępuj zgodnie z tymi punktami, aby sprawdzić ustawienia na twoim komputerze. Kliknij przycisk "start",a następnie kliknij "Panel sterowania". W Windows 000 kliknij przycisk "start", wybierz "Ustawienia", a następnie wybierz "Panel sterowania". Kliknij "Wydajność i konserwacja", a następnie kliknij "System". W Windows 000 kliknij podwójnie ikonę "System". Kliknij zakładkę "Sprzęt", a następnie kliknij przycisk "Podpisywanie sterowników". Sprawdź "Jaką akcję ma wykonać system Windows?" (w Windows 000 "Weryfikacja podpisu pliku"). Nie pojawia się okno Plug and play (jeżeli jest używany kabel USB) Jeśli po podłączeniu urządzenia do komputera kablem USB i włączeniu urządzenia okno Plug and Play nie pojawia się, postępuj zgodnie z poniższymi punktami, aby sprawdzić, czy port USB jest dostępny. Kliknij przycisk "start", kliknij "Panel sterowania", a następnie kliknij "Wydajność i konserwacja". W Windows 98/Me/000, kliknij przycisk "start", wybierz "Ustawienia", a następnie kliknij "Panel sterowania". Kliknij "System", kliknij zakładkę "Sprzęt", a następnie kliknij przycisk "Menedżer urządzeń". Na liście urządzeń pojawią się "Kontrolery uniwersalnej magistrali szeregowej". W Windows 98/Me kliknij podwójnie ikonę "System" i kliknij zakładkę "Menedżer urządzeń". W Windows 000 kliknij podwójnie ikonę "System", kliknij zakładkę "Sprzęt", i kliknij przycisk "Menedżer urządzeń". Jeśli ikona "System" nie pojawia się w Windows Me, kliknij "Wyświetl wszystkie opcje Panelu sterownia". Kliknij z boku ikony "Kontrolery uniwersalnej magistrali szeregowej". Jeśli wybrano opcję "Zablokuj", nie będzie możliwe zainstalowanie sterownika MFP. Wybierz opcję "Ostrzegaj", a następnie zainstaluj sterownik MFP zgodnie z objaśnieniami w "INSTALOWANIE OPROGRAMOWANIA". Powinny pojawić się dwie gałęzie: typ twojego kontrolera procesora oraz rodzaj rozdzielacza (Root Hub). Jeśli te gałęzie pojawiają się, możesz używać portu USB. Jeśli w oknie "Kontrolery uniwersalnej magistrali szeregowej" pojawia się żółty wykrzyknik, lub okno w ogóle się nie pojawia, musisz sprawdzić instrukcję obsługi swojego komputera nt. rozwiązywania problemów z USB, lub skontaktować się z jego producentem. Jeśli sprawdziłeś, że port USB jest aktywny, zainstaluj program zgodnie z objaśnieniami w "INSTALOWANIE OPROGRAMOWANIA". 5

18 !install_ar6005.book Page 6 Friday, August, 00 6:5 PM ROZWIĄZYWANIE PROBLEMÓW Sterownik MFP nie może zostać poprawnie zainstalowany przez Plug and Play (Windows 000/XP) Jeśli w Windows 000/XP sterownik MFP nie może zostać poprawnie zainstalowany przez Plug and Play (np. czynności Plug and Play dokonują się bez skopiowania plików wymaganych do instalacji sterownika MFP), postępuj zgodnie z następującymi punktami, aby usunąć niepotrzebne urządzenia, a następnie zainstalować sterownik MFP zgodnie z objaśnieniami w "INSTALOWANIE OPROGRAMOWANIA" (str. ). Kliknij przycisk "start", kliknij "Panel sterowania", a następnie kliknij "Wydajność i konserwacja". W Windows 000 kliknij przycisk "start", wybierz "Ustawienia", a następnie wybierz "Panel sterowania". Kliknij "System", kliknij zakładkę "Sprzęt", a następnie kliknij przycisk "Menedżer urządzeń". Inna drukarka korzysta z portu równoległego (jeżeli używasz kabla równoległego) Jeśli inna drukarka korzysta z portu równoległego i nie można drukować przy pomocy urządzenia, postępuj zgodnie z poniższymi punktami, aby zmienić ustawienia portu dla innej drukarki, oraz upewnij się, że port sterownika drukarki jest ustawiony na LPT. Kliknij przycisk "start", kliknij "Panel sterowania", kliknij "Drukarki i inny sprzęt", a następnie kliknij "Drukarki i faksy". W Windows 95/98/Me/NT.0/000 kliknij przycisk "start", wybierz "Ustawienia", a następnie kliknij "Panel sterowania". Kliknij ikonę sterownika drukarki, dla której chcesz zmienić ustawienia portu, a następnie kliknij "Właściwości" z menu "Plik". Kliknij zakładkę "Porty". W Windows 95/98/Me kliknij zakładkę "Szczegóły". W Windows 000 kliknij podwójnie ikonę "System", kliknij zakładkę "Sprzęt", i kliknij przycisk "Menedżer urządzeń". Wybierz "FILE:" w oknie listy "Drukuj do następujących portów", a następnie kliknij przycisk "OK". Kliknij obok ikony "Inne urządzenia". Inne urządzenia Jeśli pojawi się "AR-XXXX" and "SHARP AR-XXXX", wybierz i usuń obie gałęzie. Jeśli ikona "Inne urządzenia" nie pojawia się, zamknij okno "Menedżera urządzeń". Zainstaluj program zgodnie z objaśnieniami w "INSTALOWANIE OPROGRAMOWANIA" Kliknij ikonę sterownika drukarki "SHARP AR-XXXX" i wybierz "Właściwości" z menu "FILE". Kliknij zakładkę "Porty". W Windows 95/98/Me kliknij zakładkę "Szczegóły". Wybierz "LPT" w oknie listy "Drukuj do następujących portów", a następnie kliknij przycisk "OK". W przypadku, gdy potrzebujesz skorzystać z innej drukarki, powtórz powyższe punkty, aby ustawić port urządzenia na "FILE:", i zmienić ustawienia portu innej drukarki z powrotem na "LPT". 6

19 !install_ar6005.book Page Friday, August, 00 6:5 PM

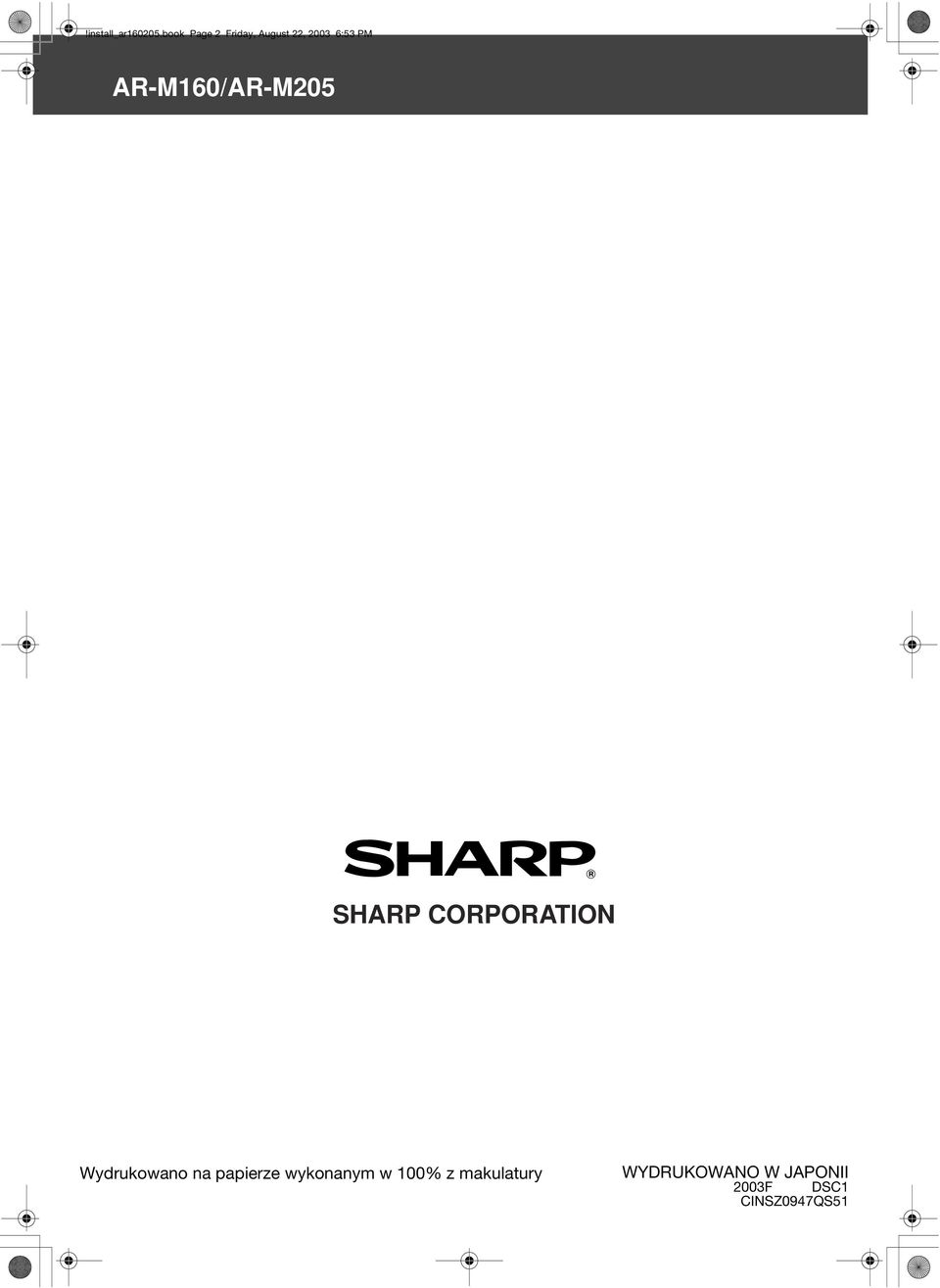

20 !install_ar6005.book Page Friday, August, 00 6:5 PM AR-M60/AR-M05 SHARP CORPORATION Wydrukowano na papierze wykonanym w 00% z makulatury WYDRUKOWANO W JAPONII 00F DSC CINSZ097QS5
