Instrukcja obsługi IP-Netzwerktechnik. 8186/ Punkt dostępu WLAN, podtynkowy. 8186/ Punkt dostępu WLAN PoE, podtynkowy

Transkrypt

1 Pos: 2 /Layout bis /Online-Dokumentation (+KNX)/Titelblätter/Sonstige Bereiche/Titelblatt - @ 1 === Ende der Liste für Textmarke Cover === Instrukcja obsługi 8186/ Punkt dostępu WLAN, podtynkowy 8186/ Punkt dostępu WLAN PoE, podtynkowy Wersja oprogramowania lub wyższa

2 Pos: 4 /Layout bis /Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente @ 1 Instrukcja obsługi 1 Bezpieczeństwo Zastosowanie zgodne z przeznaczeniem Środowisko Parametry techniczne i ustawienia Parametry techniczne Ustawienia fabryczne Informacje o licencji Cyber Security (bezpieczeństwo sieci) Budowa i funkcja Opis ogólny Rodzaje funkcji Punkt dostępu w trybie pojedynczym Punkt dostępu w celu rozszerzenia instalacji o WLAN Praca kilku punktów dostępu Zwiększenie zasięgu WLAN (z WDS) Zwiększenie zasięgu WLAN (bez WDS) Praca kilku punktów dostępu w formie odrębnych sieci WLAN Zasięg nadawania Montaż i przyłącze elektryczne Wymogi stawiane instalatorowi Montaż Przyłącze elektryczne Urządzenie 8186/ Podłączenie napięcia sieciowego Podłączenie przewodu sieciowego Urządzenie 8186/ Przyłącze elektryczne Podłączenie przewodu sieciowego Uruchomienie Pierwsze nawiązanie połączenia Konfiguracja Informacje ogólne Logowanie Ustawienie hasła Konfiguracja system informacje ogólne Ustawienia systemu System/system ustawienia ogólne System język Konfiguracja status Informacje o statusie Konfiguracja sieć Sieć ustawienia IP Sieć ustawienia IP ustawienia Sieć WLAN Sieć ustawienia WLAN Sieć ustawienia WLAN konfiguracja urządzenia ustawienia ogólne Sieć ustawienia WLAN konfiguracja złącza ustawienia ogólne Sieć ustawienia WLAN konfiguracja urządzenia ustawienia ogólne Sieć ustawienia WLAN konfiguracja urządzenia ustawienia rozszerzone Konfiguracja złącza szyfrowanie WLAN Sieć diagnoza Konfiguracja - usługi Usługi funkcja programatora czasowego dla LAN/WLAN Usługi zdalne sterowanie Usługi połączenia gościnne Tworzenie złącza gościnnego Instrukcja obsługi

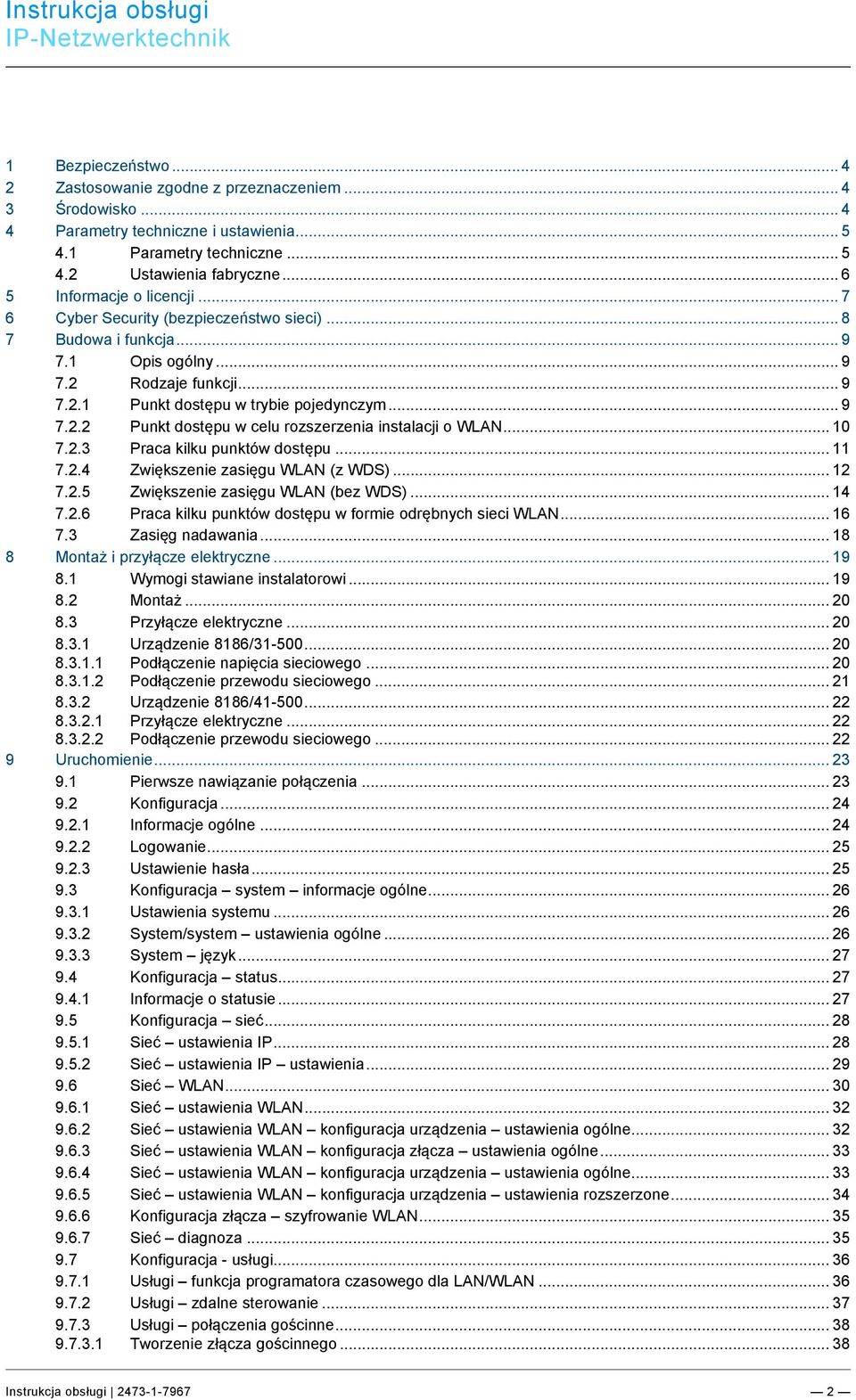

3 === Ende der Liste für Textmarke TOC === Instrukcja obsługi Konfiguracja połączeń gościnnych Konfiguracja system zabezpieczenia/aktualizacje System kopia zapasowa/aktualizacja oprogramowania Zapisywanie/odtwarzanie Instalacja nowego oprogramowania systemowego Ponowne uruchomienie Wylogowanie Konfiguracja informacje dla ekspertów Wykres dla ekspertów Sieć LAN Sieć WLAN Obsługa Sterowanie punktem dostępu WLAN przez UDP Znaczenie diod (tylko urządzenie 8186/31-500) Funkcje resetowania dla urządzenia 8186/ Reset do ustawień fabrycznych Całkowity reset Funkcje resetowania dla urządzenia 8186/ Reset do ustawień fabrycznych Całkowity reset Usuwanie usterek Słowniczek Instrukcja obsługi

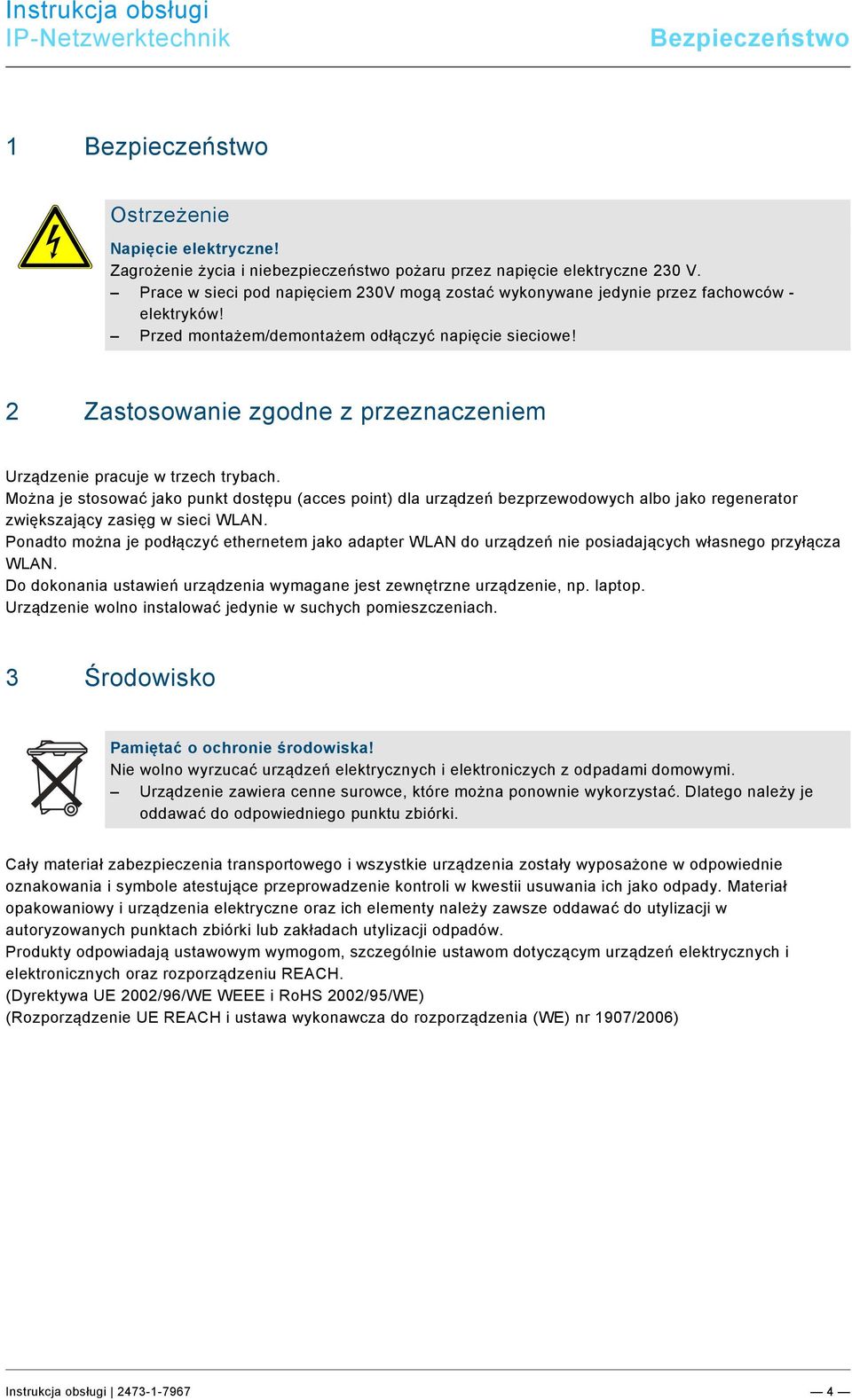

4 Pos: 7 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit @ 1 Pos: 9 /Layout bis /Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch/Sonstige Bereiche/Bestimmungsgemaesser Gebrauch - @ 1 Pos: 10.2 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Hinweis @ 1 Pos: 11 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Bezpieczeństwo Pos: 6 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S Bezpieczeństwo Ostrzeżenie Napięcie elektryczne! Zagrożenie życia i niebezpieczeństwo pożaru przez napięcie elektryczne 230 V. Prace w sieci pod napięciem 230V mogą zostać wykonywane jedynie przez fachowców - elektryków! Przed montażem/demontażem odłączyć napięcie sieciowe! Pos: 8 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Zastosowanie zgodne z przeznaczeniem Urządzenie pracuje w trzech trybach. Można je stosować jako punkt dostępu (acces point) dla urządzeń bezprzewodowych albo jako regenerator zwiększający zasięg w sieci WLAN. Ponadto można je podłączyć ethernetem jako adapter WLAN do urządzeń nie posiadających własnego przyłącza WLAN. Do dokonania ustawień urządzenia wymagane jest zewnętrzne urządzenie, np. laptop. Urządzenie wolno instalować jedynie w suchych pomieszczeniach. Pos: 10.1 /Layout bis /Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Środowisko Pamiętać o ochronie środowiska! Nie wolno wyrzucać urządzeń elektrycznych i elektroniczych z odpadami domowymi. Urządzenie zawiera cenne surowce, które można ponownie wykorzystać. Dlatego należy je oddawać do odpowiedniego punktu zbiórki. Pos: 10.3 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Entsorgung @ 1 Cały materiał zabezpieczenia transportowego i wszystkie urządzenia zostały wyposażone w odpowiednie oznakowania i symbole atestujące przeprowadzenie kontroli w kwestii usuwania ich jako odpady. Materiał opakowaniowy i urządzenia elektryczne oraz ich elementy należy zawsze oddawać do utylizacji w autoryzowanych punktach zbiórki lub zakładach utylizacji odpadów. Produkty odpowiadają ustawowym wymogom, szczególnie ustawom dotyczącym urządzeń elektrycznych i elektronicznych oraz rozporządzeniu REACH. (Dyrektywa UE 2002/96/WE WEEE i RoHS 2002/95/WE) (Rozporządzenie UE REACH i ustawa wykonawcza do rozporządzenia (WE) nr 1907/2006) Instrukcja obsługi

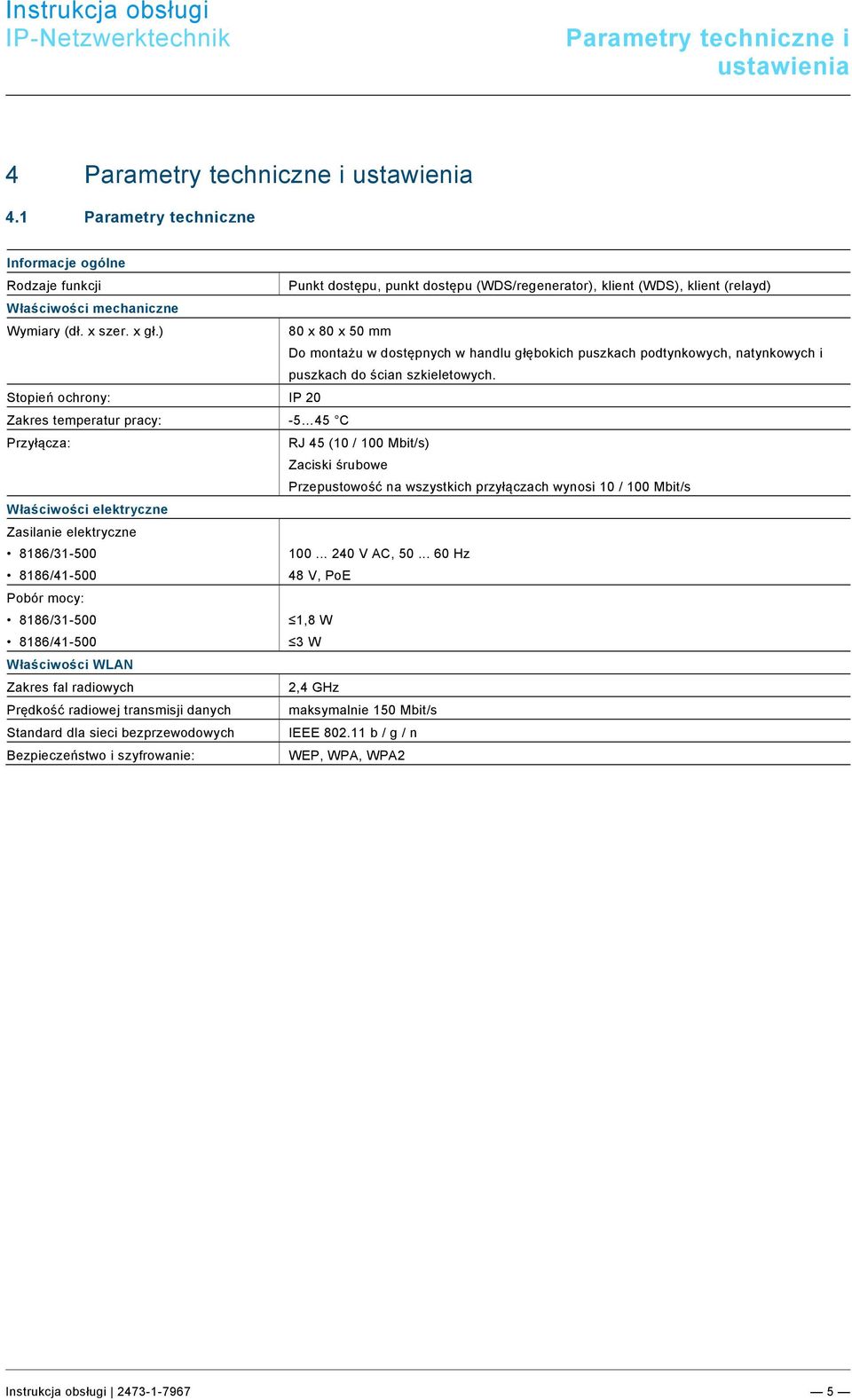

5 Parametry techniczne i ustawienia Pos: 12 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Daten und Parametry techniczne i ustawienia Pos: 14 /Layout bis /Online-Dokumentation (+KNX)/Technische Daten/Sonstige Bereiche/Technische Daten Parametry techniczne Informacje ogólne Rodzaje funkcji Punkt dostępu, punkt dostępu (WDS/regenerator), klient (WDS), klient (relayd) Właściwości mechaniczne Wymiary (dł. x szer. x gł.) 80 x 80 x 50 mm Do montażu w dostępnych w handlu głębokich puszkach podtynkowych, natynkowych i puszkach do ścian szkieletowych. Stopień ochrony: IP 20 Zakres temperatur pracy: C Przyłącza: RJ 45 (10 / 100 Mbit/s) Zaciski śrubowe Przepustowość na wszystkich przyłączach wynosi 10 / 100 Mbit/s Właściwości elektryczne Zasilanie elektryczne 8186/ V AC, Hz 8186/ V, PoE Pobór mocy: 8186/ ,8 W 8186/ W Właściwości WLAN Zakres fal radiowych 2,4 GHz Prędkość radiowej transmisji danych maksymalnie 150 Mbit/s Standard dla sieci bezprzewodowych IEEE b / g / n Bezpieczeństwo i szyfrowanie: WEP, WPA, WPA2 Instrukcja obsługi

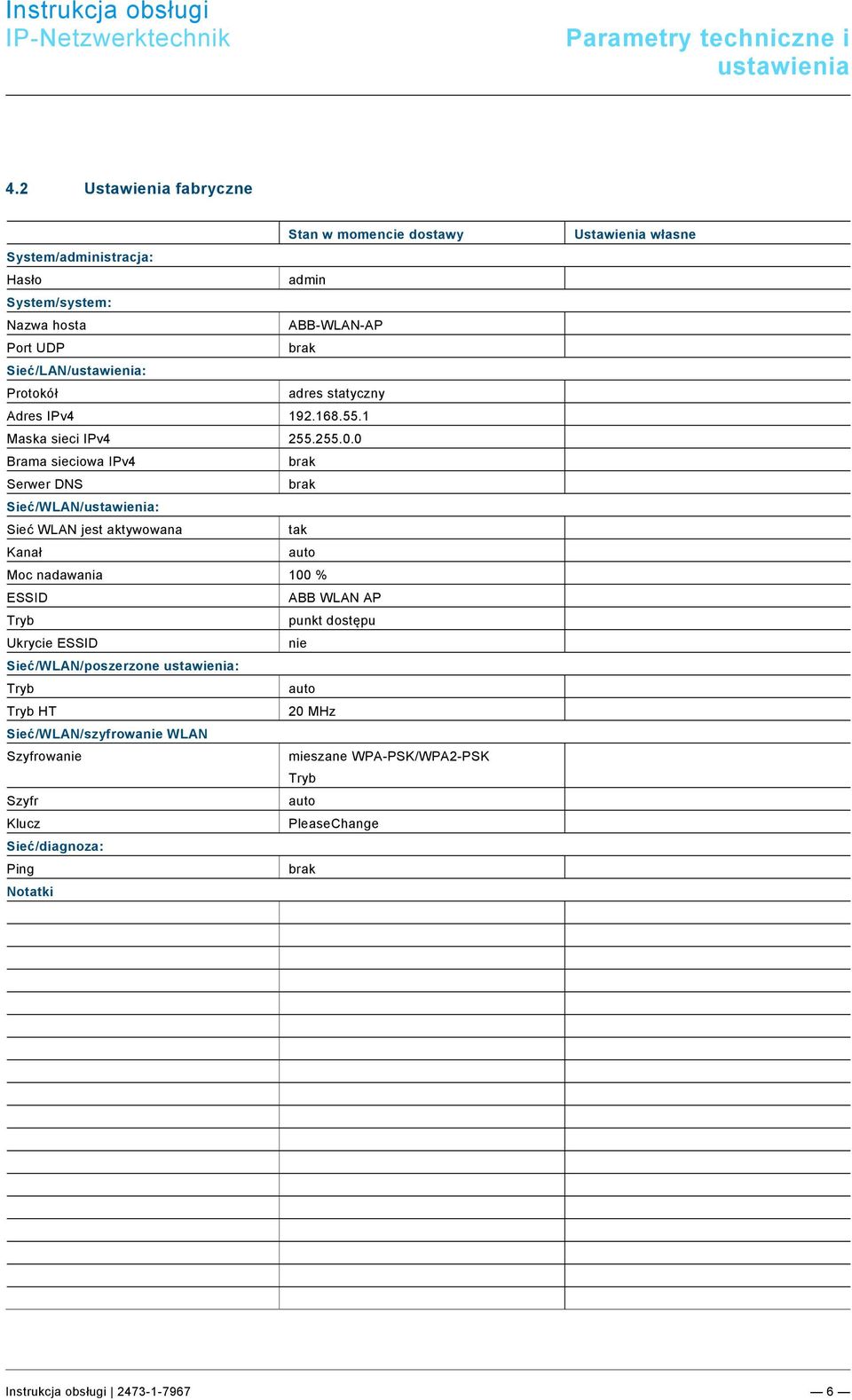

6 Pos: 15 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Parametry techniczne i ustawienia 4.2 Ustawienia fabryczne Stan w momencie dostawy System/administracja: Hasło admin System/system: Nazwa hosta ABB-WLAN-AP Port UDP brak Sieć/LAN/ustawienia: Protokół adres statyczny Adres IPv Maska sieci IPv Brama sieciowa IPv4 brak Serwer DNS brak Sieć/WLAN/ustawienia: Sieć WLAN jest aktywowana tak Kanał auto Moc nadawania 100 % ESSID ABB WLAN AP Tryb punkt dostępu Ukrycie ESSID nie Sieć/WLAN/poszerzone ustawienia: Tryb auto Tryb HT 20 MHz Sieć/WLAN/szyfrowanie WLAN Szyfrowanie mieszane WPA-PSK/WPA2-PSK Tryb Szyfr auto Klucz PleaseChange Sieć/diagnoza: Ping brak Notatki Ustawienia własne Instrukcja obsługi

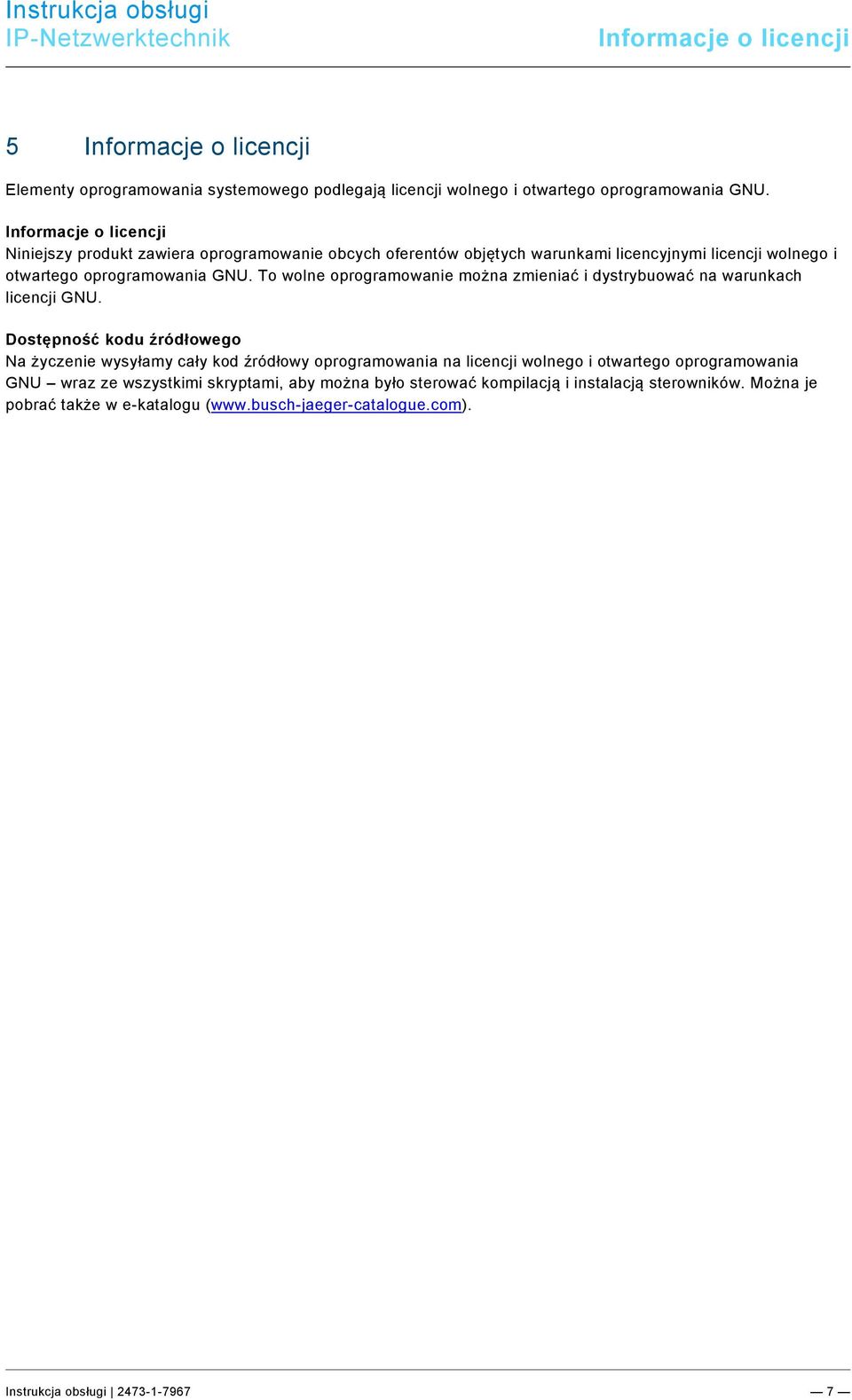

7 Pos: 19 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Informacje o licencji Pos: 16 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Informacje o licencji Pos: 18 /Layout bis /Online-Dokumentation (+KNX)/Linzenzhinweise/Lizenzhinweise @ 1 Elementy oprogramowania systemowego podlegają licencji wolnego i otwartego oprogramowania GNU. Informacje o licencji Niniejszy produkt zawiera oprogramowanie obcych oferentów objętych warunkami licencyjnymi licencji wolnego i otwartego oprogramowania GNU. To wolne oprogramowanie można zmieniać i dystrybuować na warunkach licencji GNU. Dostępność kodu źródłowego Na życzenie wysyłamy cały kod źródłowy oprogramowania na licencji wolnego i otwartego oprogramowania GNU wraz ze wszystkimi skryptami, aby można było sterować kompilacją i instalacją sterowników. Można je pobrać także w e-katalogu ( Instrukcja obsługi

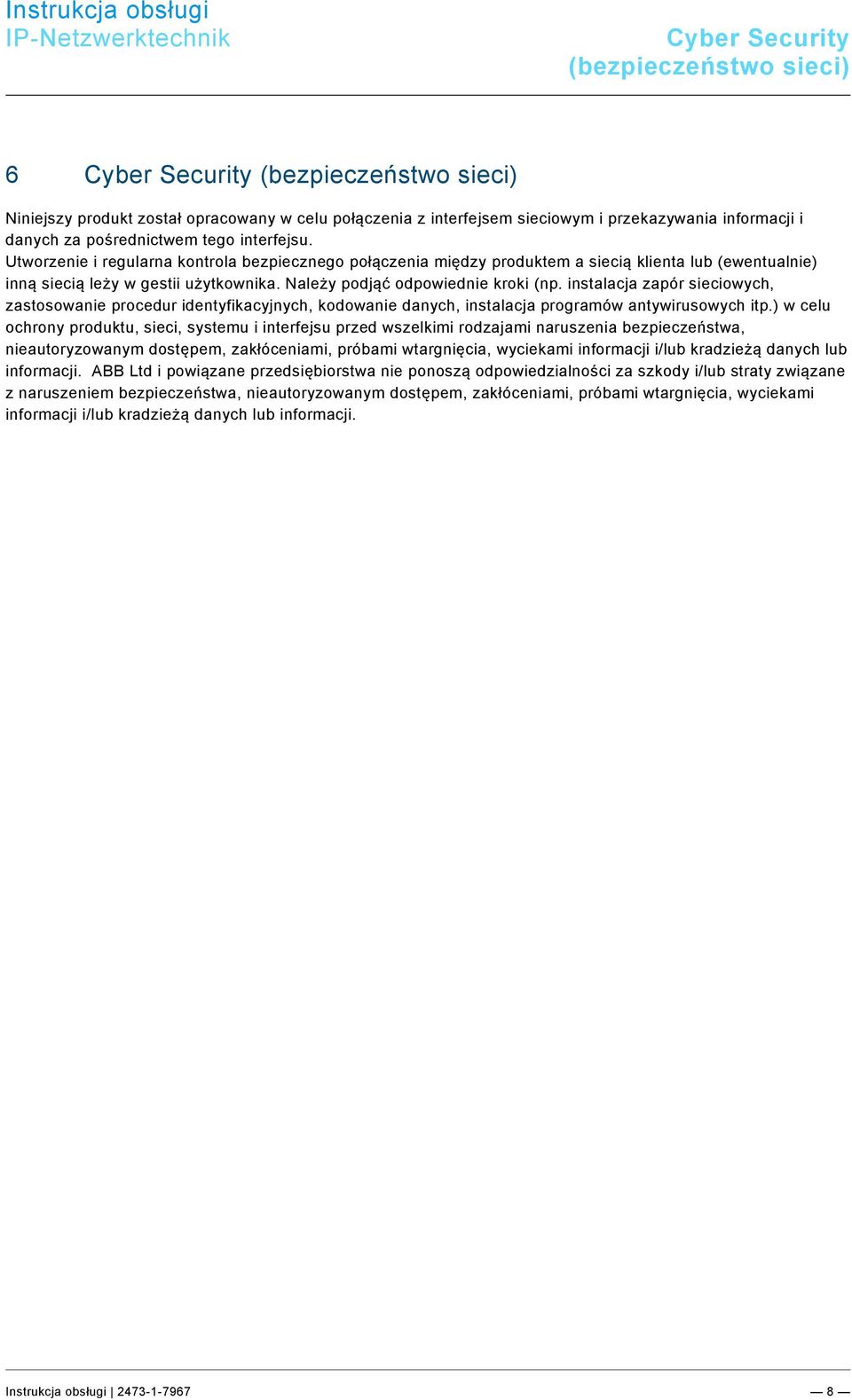

8 Pos: 22 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Cyber Security (bezpieczeństwo sieci) Pos: 20 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M Cyber Security (bezpieczeństwo sieci) Pos: 21 /Layout bis /Online-Dokumentation @ 1 Niniejszy produkt został opracowany w celu połączenia z interfejsem sieciowym i przekazywania informacji i danych za pośrednictwem tego interfejsu. Utworzenie i regularna kontrola bezpiecznego połączenia między produktem a siecią klienta lub (ewentualnie) inną siecią leży w gestii użytkownika. Należy podjąć odpowiednie kroki (np. instalacja zapór sieciowych, zastosowanie procedur identyfikacyjnych, kodowanie danych, instalacja programów antywirusowych itp.) w celu ochrony produktu, sieci, systemu i interfejsu przed wszelkimi rodzajami naruszenia bezpieczeństwa, nieautoryzowanym dostępem, zakłóceniami, próbami wtargnięcia, wyciekami informacji i/lub kradzieżą danych lub informacji. ABB Ltd i powiązane przedsiębiorstwa nie ponoszą odpowiedzialności za szkody i/lub straty związane z naruszeniem bezpieczeństwa, nieautoryzowanym dostępem, zakłóceniami, próbami wtargnięcia, wyciekami informacji i/lub kradzieżą danych lub informacji. Instrukcja obsługi

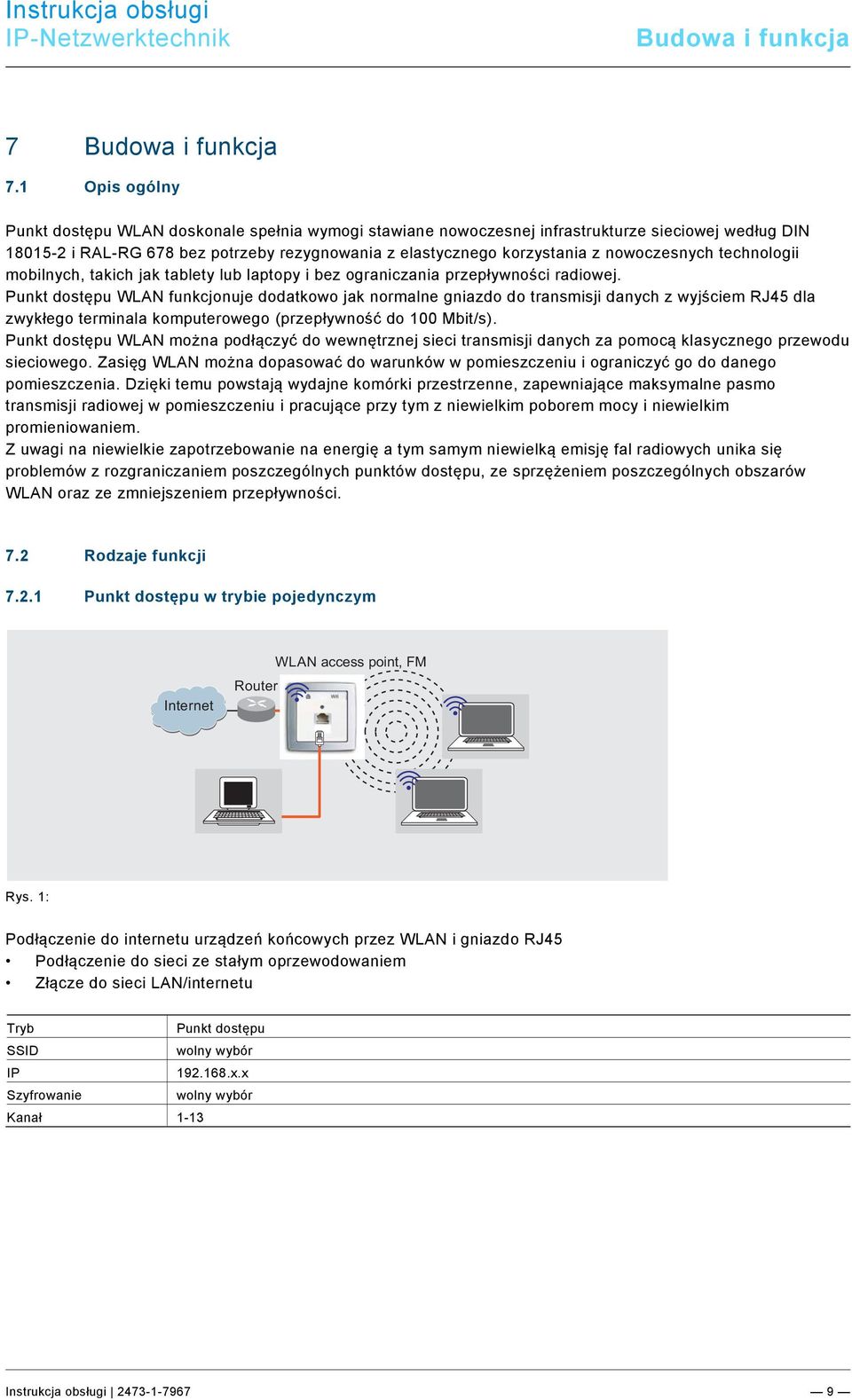

9 Budowa i funkcja Pos: 23 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Budowa i funkcja Pos: 25 /Layout bis /Online-Dokumentation (+KNX)/Aufbau und Funktion/Sonstige Bereiche/Funktionen Opis ogólny Punkt dostępu WLAN doskonale spełnia wymogi stawiane nowoczesnej infrastrukturze sieciowej według DIN i RAL-RG 678 bez potrzeby rezygnowania z elastycznego korzystania z nowoczesnych technologii mobilnych, takich jak tablety lub laptopy i bez ograniczania przepływności radiowej. Punkt dostępu WLAN funkcjonuje dodatkowo jak normalne gniazdo do transmisji danych z wyjściem RJ45 dla zwykłego terminala komputerowego (przepływność do 100 Mbit/s). Punkt dostępu WLAN można podłączyć do wewnętrznej sieci transmisji danych za pomocą klasycznego przewodu sieciowego. Zasięg WLAN można dopasować do warunków w pomieszczeniu i ograniczyć go do danego pomieszczenia. Dzięki temu powstają wydajne komórki przestrzenne, zapewniające maksymalne pasmo transmisji radiowej w pomieszczeniu i pracujące przy tym z niewielkim poborem mocy i niewielkim promieniowaniem. Z uwagi na niewielkie zapotrzebowanie na energię a tym samym niewielką emisję fal radiowych unika się problemów z rozgraniczaniem poszczególnych punktów dostępu, ze sprzężeniem poszczególnych obszarów WLAN oraz ze zmniejszeniem przepływności. 7.2 Rodzaje funkcji Punkt dostępu w trybie pojedynczym Internet WLAN access point, FM Router Rys. 1: Podłączenie do internetu urządzeń końcowych przez WLAN i gniazdo RJ45 Podłączenie do sieci ze stałym oprzewodowaniem Złącze do sieci LAN/internetu Tryb Punkt dostępu SSID wolny wybór IP x.x Szyfrowanie wolny wybór Kanał 1-13 Instrukcja obsługi

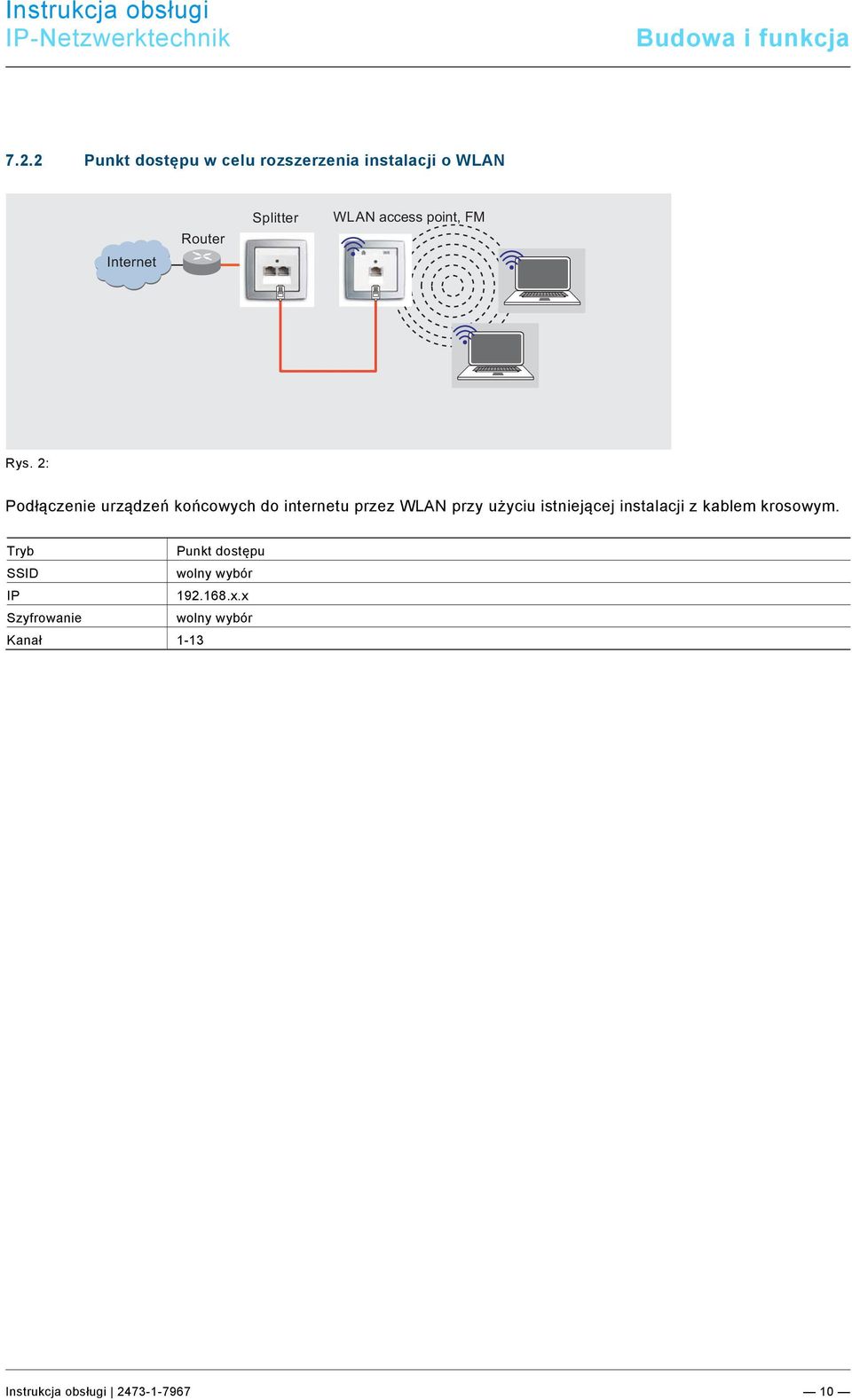

10 Budowa i funkcja Punkt dostępu w celu rozszerzenia instalacji o WLAN Internet Router Splitter WLAN access point, FM Rys. 2: Podłączenie urządzeń końcowych do internetu przez WLAN przy użyciu istniejącej instalacji z kablem krosowym. Tryb Punkt dostępu SSID wolny wybór IP x.x Szyfrowanie wolny wybór Kanał 1-13 Instrukcja obsługi

11 Budowa i funkcja Praca kilku punktów dostępu Internet Router WLAN access point, FM Switch 1) WLAN access point, FM 2) to further WLAN access points, FM Rys. 3: Praca kilku punktów dostępu WLAN za pośrednictwem przełącznika Podłączenie do sieci ze stałym oprzewodowaniem Złącze do sieci LAN/internetu (1) Tryb Punkt dostępu SSID wolny wybór IP x.x Szyfrowanie wolny wybór Kanał 1-13 (2) Tryb Punkt dostępu SSID wolny wybór IP x.x Szyfrowanie wolny wybór lub roaming Kanał 1-13 Instrukcja obsługi

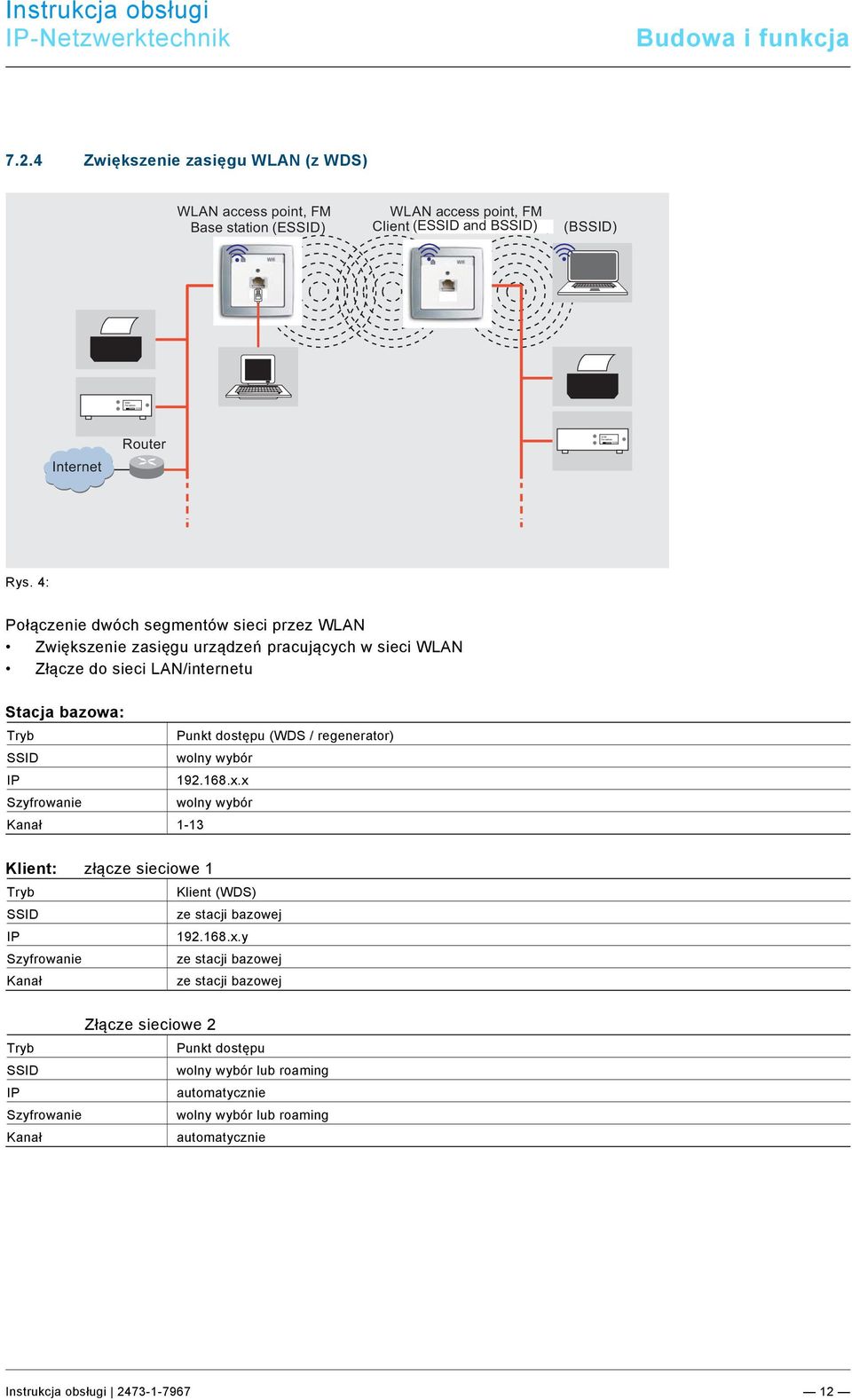

12 WDR Fernsehen 12:59 WDR Fernsehen 12:59 Instrukcja obsługi Budowa i funkcja Zwiększenie zasięgu WLAN (z WDS) WLAN access point, FM Base station (ESSID) WLAN access point, FM Client (ESSID (EESSIDand and BSSID) (BSSID) Internet Router Rys. 4: Połączenie dwóch segmentów sieci przez WLAN Zwiększenie zasięgu urządzeń pracujących w sieci WLAN Złącze do sieci LAN/internetu Stacja bazowa: Tryb Punkt dostępu (WDS / regenerator) SSID wolny wybór IP x.x Szyfrowanie wolny wybór Kanał 1-13 Klient: złącze sieciowe 1 Tryb Klient (WDS) SSID ze stacji bazowej IP x.y Szyfrowanie ze stacji bazowej Kanał ze stacji bazowej Złącze sieciowe 2 Tryb Punkt dostępu SSID wolny wybór lub roaming IP automatycznie Szyfrowanie wolny wybór lub roaming Kanał automatycznie Instrukcja obsługi

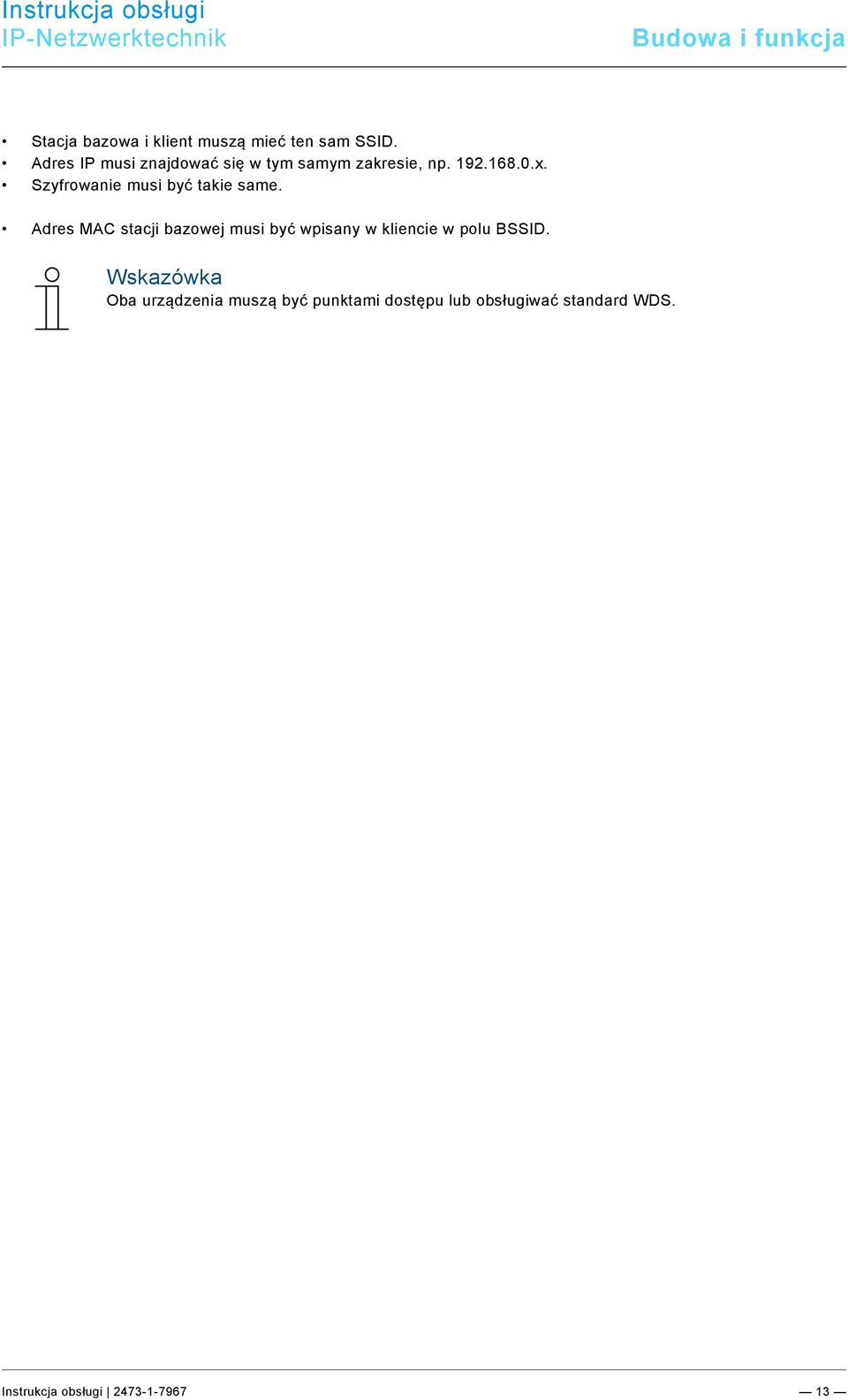

13 Budowa i funkcja Stacja bazowa i klient muszą mieć ten sam SSID. Adres IP musi znajdować się w tym samym zakresie, np x. Szyfrowanie musi być takie same. Adres MAC stacji bazowej musi być wpisany w kliencie w polu BSSID. Wskazówka Oba urządzenia muszą być punktami dostępu lub obsługiwać standard WDS. Instrukcja obsługi

14 WDR Fernsehen 12:59 Instrukcja obsługi Budowa i funkcja Zwiększenie zasięgu WLAN (bez WDS) Router (ESSID) 1) WLAN access point, FM Client (ESSID and BSSID) (BSSID) Internet 2) Rys. 5: Podłączenie urządzeń końcowych do routera WLAN Zwiększenie zasięgu urządzeń pracujących w sieci WLAN Złącze do sieci LAN/internetu 1) Router: Tryb Punkt dostępu SSID wolny wybór IP x.x Szyfrowanie wolny wybór Kanał ) Klient: złącze sieciowe 1 Tryb Klient (relayd) SSID ze stacji bazowej IP x.y Szyfrowanie ze stacji bazowej Kanał ze stacji bazowej Złącze sieciowe 2 Tryb Punkt dostępu SSID wolny wybór lub roaming IP x.y Szyfrowanie wolny wybór lub roaming Kanał automatycznie Instrukcja obsługi

15 Budowa i funkcja Stacja bazowa i klient muszą mieć ten sam SSID. Adres IP musi znajdować się w tym samym zakresie, np x. Szyfrowanie musi być takie same. Adres MAC stacji bazowej musi być wpisany w kliencie w polu BSSID. Wskazówka Ten rodzaj funkcji można stosować przy korzystaniu z różnych urządzeń albo jeśli router nie obsługuje standardu WDS. Instrukcja obsługi

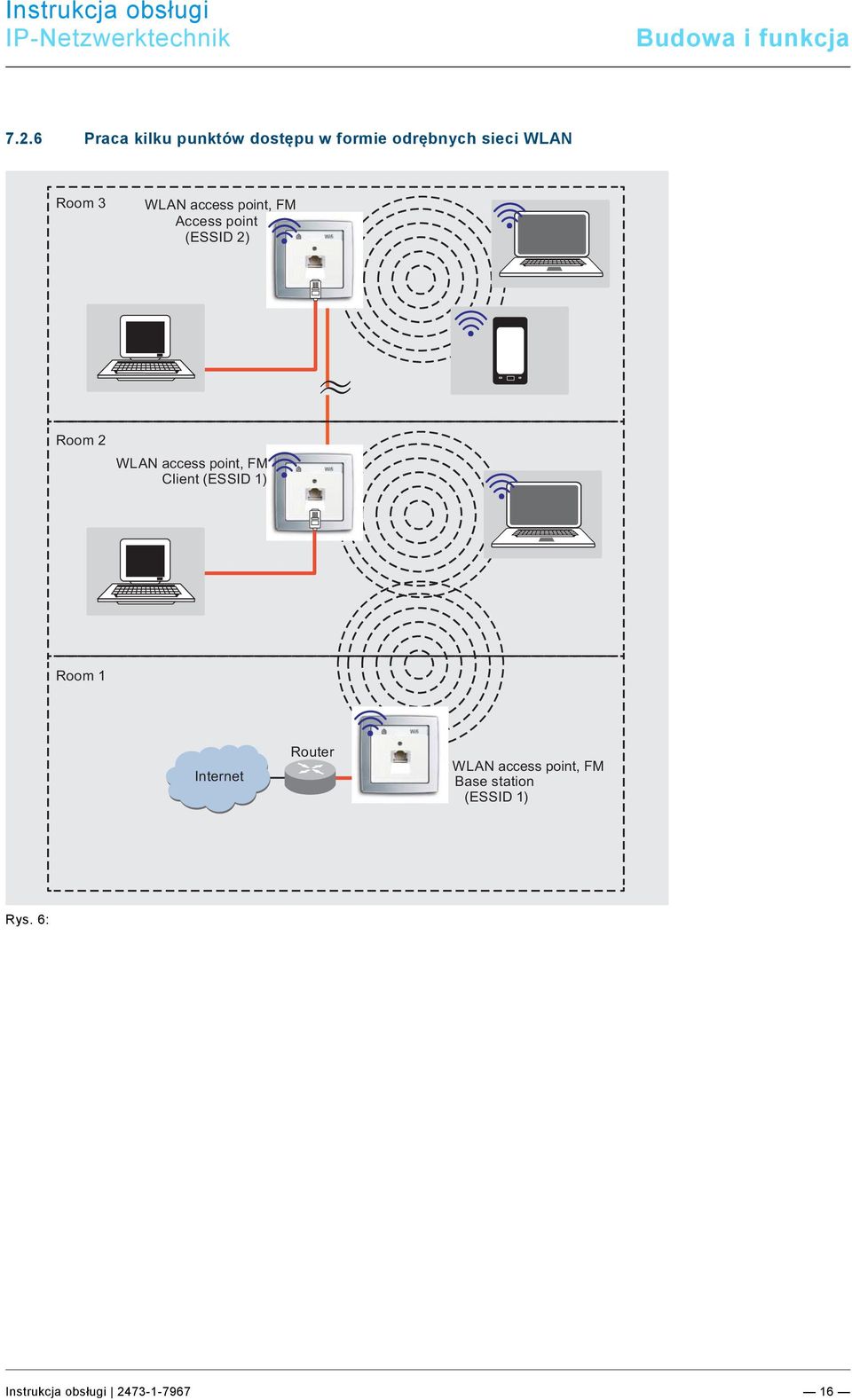

16 Budowa i funkcja Praca kilku punktów dostępu w formie odrębnych sieci WLAN Room 3 WLAN access point, FM Access point (ESSID 2) Room 2 WLAN access point, FM Client (ESSID 1) Room 1 Internet Router WLAN access point, FM Base station (ESSID 1) Rys. 6: Instrukcja obsługi

17 Budowa i funkcja Korzystanie z internetu przez WLAN przekraczające obszar pomieszczenia Złącze do sieci LAN/internetu Taki sam SSID dla klienta i stacji bazowej (pomieszczenie 1 i 2) Inny SSID dla pomieszczenia 3 Jednakowe szyfrowanie we wszystkich pomieszczeniach Taki sam obszar adresu IP dla klienta i stacji bazowej (pomieszczenie 1 i 2) Pomieszczenie 3: Tryb możliwy tylko punkt dostępu Pomieszczenie 2: Tryb Klient (WDS) z wirtualnym punktem dostępu (patrz także rozdział 7.2.4) Pomieszczenie 1: Tryb Punkt dostępu (WDS) SSID wolny wybór IP x.x Szyfrowanie wolny wybór Kanał 1-13 Instrukcja obsługi

18 Pos: 26 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Budowa i funkcja 7.3 Zasięg nadawania Zasięg nadawania jest zależny m. in. od infrastruktury budowlanej. Lokalizację punktu dostępu WLAN należy dopasować do warunków w pomieszczeniu. Rysunek pokazuje na przykładzie ścian betonowych moc odbioru zależnie od mocy nadawania i odległości od punktu dostępu WLAN. 49 % transmitter power 100 % transmitter power ahead (in the room) ahead (in the room) metre metre behind (in the wall) behind (in the wall) Rys. 7: Legenda > 70 dbm odbiór możliwy dbm odbiór dobry do średniego 0 60 dbm odbiór bardzo dobry do dobrego Instrukcja obsługi

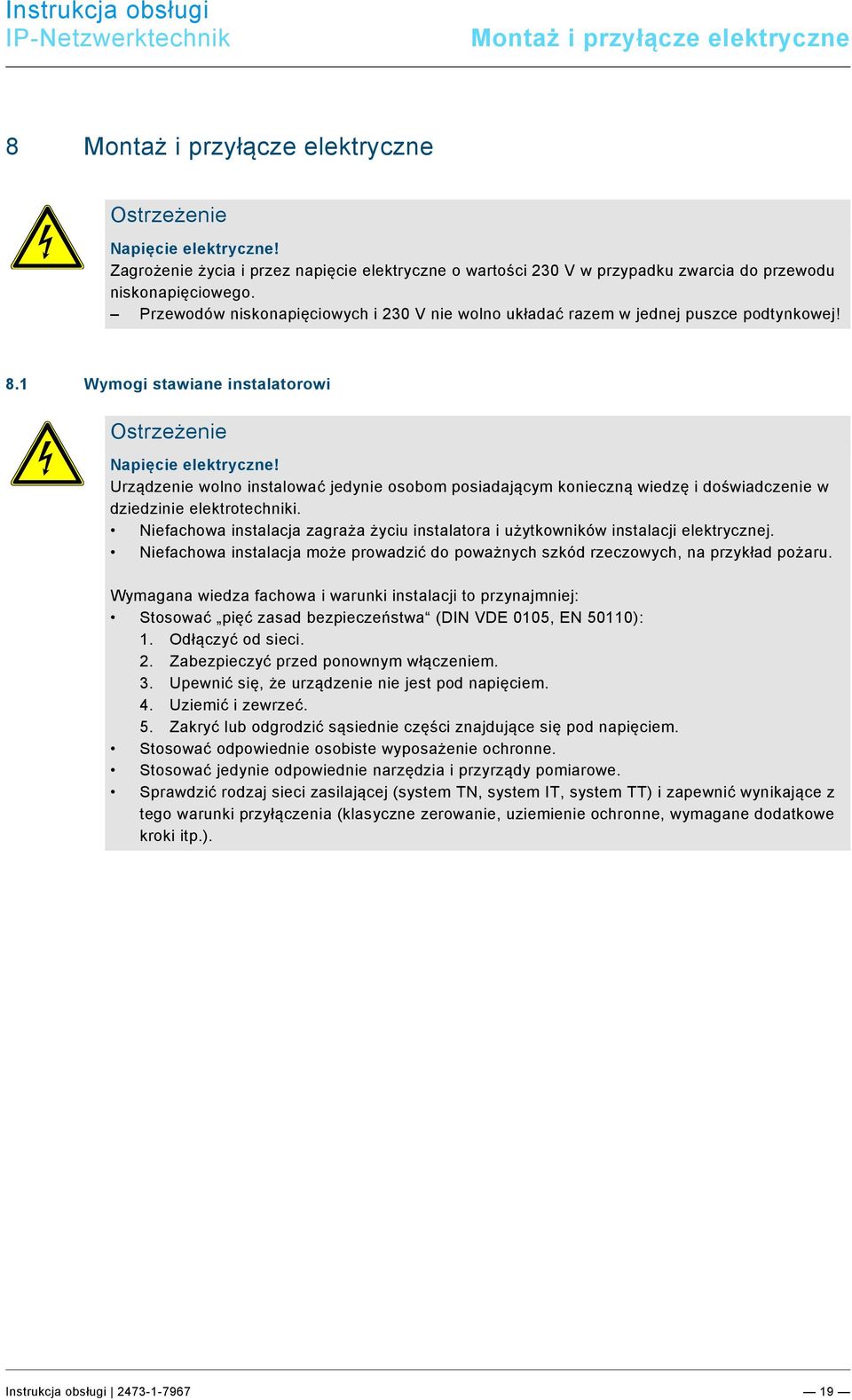

19 Pos: 28 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und 230 @ 1 Pos: 30 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Montaż i przyłącze elektryczne Pos: 27 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Montaż i przyłącze elektryczne Ostrzeżenie Napięcie elektryczne! Zagrożenie życia i przez napięcie elektryczne o wartości 230 V w przypadku zwarcia do przewodu niskonapięciowego. Przewodów niskonapięciowych i 230 V nie wolno układać razem w jednej puszce podtynkowej! Pos: 29 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Wymogi stawiane instalatorowi Ostrzeżenie Napięcie elektryczne! Urządzenie wolno instalować jedynie osobom posiadającym konieczną wiedzę i doświadczenie w dziedzinie elektrotechniki. Niefachowa instalacja zagraża życiu instalatora i użytkowników instalacji elektrycznej. Niefachowa instalacja może prowadzić do poważnych szkód rzeczowych, na przykład pożaru. Wymagana wiedza fachowa i warunki instalacji to przynajmniej: Stosować pięć zasad bezpieczeństwa (DIN VDE 0105, EN 50110): 1. Odłączyć od sieci. 2. Zabezpieczyć przed ponownym włączeniem. 3. Upewnić się, że urządzenie nie jest pod napięciem. 4. Uziemić i zewrzeć. 5. Zakryć lub odgrodzić sąsiednie części znajdujące się pod napięciem. Stosować odpowiednie osobiste wyposażenie ochronne. Stosować jedynie odpowiednie narzędzia i przyrządy pomiarowe. Sprawdzić rodzaj sieci zasilającej (system TN, system IT, system TT) i zapewnić wynikające z tego warunki przyłączenia (klasyczne zerowanie, uziemienie ochronne, wymagane dodatkowe kroki itp.). Instrukcja obsługi

20 Pos: 33 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer 1 Pos: 35 /Layout bis /Online-Dokumentation (+KNX)/Anschluss/Sonstige Bereiche/Anschluss Instrukcja obsługi Montaż i przyłącze elektryczne Pos: 31 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Montaż Pos: 32 /Layout bis /Online-Dokumentation (+KNX)/Montage/alle Geräte/Montage - UP-, AP- und @ 1 Urządzenie wolno instalować jedynie w dostępnych w handlu głębokich puszkach podtynkowych, natynkowych i puszkach do ścian szkieletowych. 8.3 Przyłącze elektryczne Urządzenie 8186/ Podłączenie napięcia sieciowego Ostrzeżenie Napięcie elektryczne! Zagrożenie życia ze strony prądu elektrycznego. Przed wszystkimi pracami montażowymi należy najpierw odłączyć napięcie sieciowe! Uwaga! Prace w sieci zasilającej wolno wykonywać tylko autoryzowanym elektrykom! Podłączyć napięcie sieciowe na zaciskach. Aby uniknąć wpływu na sieć, należy zawsze oddzielać zasilanie elementów aktywnych i urządzeń końcowych do transmisji danych (komputer itp.) od zasilania innych odbiorników (np. radio). Zamontować rozłączniki lub wyłączniki instalacyjne a w razie potrzeby odpowiednią ochronę przepięciową (odgromnik C). Rys. 8: Podłączenie napięcia sieciowego * rozłącznik lub wyłącznik instalacyjny. Instrukcja obsługi

21 Pos: 36 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Montaż i przyłącze elektryczne Podłączenie przewodu sieciowego 1. Wciągnąć przewód od góry do puszki montażowej. Stosować wyłącznie łączeniowe puszki sprzętowe! 2. Skrócić przewód, tak aby wchodził na 90 mm do puszki. 3. Ściągnąć izolację z przewodu na długości ok. 80 mm. 4. Włożyć punkt dostępu WLAN do puszki. 5. Zdjąć 5-pinowy blok zacisków śrubowych. Ułożyć żyły zgodnie z kodem barw. Rys. 9: Blok zacisków śrubowych Zaciski ekran 6 pomarańczowy Terminal 3 biały Assignment 2 zielony 1 biały Rys. 10: Kod barwny Colour code Przestrzegać przy tym następujących punktów: Zachować jak najdłużej ekranowanie i skręcenie par. Skręcić całe ekranowanie. W razie potrzeby zastosować tulejkę końcową żyły 1 mm. Przestrzegać jednakowego obłożenia na płytce do mocowania żył i w gnieździe. 6. Nałożyć blok zacisków na zacisk śrubowy. 7. Sprawdzić instalację na podstawie diod LED (patrz rozdział Znaczenie diod (tylko urządzenie 8186/31-500) na stronie 45) i zamontować osłonę. Teraz urządzenie jest gotowe do pracy z ustawieniami fabrycznymi. Instrukcja obsługi

22 Pos: 39 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Montaż i przyłącze elektryczne - Pos: 38 /Layout bis /Online-Dokumentation (+KNX)/Anschluss/Sonstige Bereiche/Anschluss Urządzenie 8186/ Przyłącze elektryczne Aby uniknąć wpływu na sieć, należy zawsze oddzielać zasilanie elementów aktywnych i urządzeń końcowych do transmisji danych (komputer itp.) od zasilania innych odbiorników (np. radio). Zamontować rozłączniki lub wyłączniki instalacyjne a w razie potrzeby odpowiednią ochronę przepięciową (odgromnik C) Podłączenie przewodu sieciowego 1. Wciągnąć przewód od góry do puszki montażowej. Stosować wyłącznie łączeniowe puszki sprzętowe! 2. Skrócić przewód, tak aby wchodził na 90 mm do puszki. 3. Ściągnąć izolację z przewodu na długości ok. 80 mm. 4. Włożyć punkt dostępu WLAN do puszki. 5. Zdjąć 9-pinowy blok zacisków śrubowych. Ułożyć żyły zgodnie z kodem barw. Rys. 11: Blok zacisków śrubowych Zaciski ekran 8 brązowy 7 biały/brązowy 5 biały/niebieski 4 niebieski 6 zielony 3 biały/zielony 2 pomarańczowy 1 biały/pomarańczowy Colorcode Terminal Assignment Rys. 12: Kod barwny Data Przestrzegać przy tym następujących punktów: Zachować jak najdłużej ekranowanie i skręcenie par. Skręcić całe ekranowanie. W razie potrzeby zastosować tulejkę końcową żyły 1 mm. Przestrzegać jednakowego obłożenia na płytce do mocowania żył i w gnieździe. 6. Nałożyć blok zacisków na zacisk śrubowy. 7. Sprawdzić instalację na podstawie diod LED (patrz rozdział Znaczenie diod (tylko urządzenie 8186/31-500) na stronie 45) i zamontować osłonę. Teraz urządzenie jest gotowe do pracy z ustawieniami fabrycznymi. Instrukcja obsługi

23 Pos: 43 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Uruchomienie Pos: 40 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Uruchomienie Pos: 42 /Layout bis /Online-Dokumentation (+KNX)/Inbetriebnahme/Sonstige Bereiche/Inbetriebnahme Pierwsze nawiązanie połączenia Zalecamy, aby pierwsze połączenie z punktem dostępu WLAN nawiązać przez gniazdo RJ45. Połączenie przez gniazdo RJ45 Aby nawiązać połączenie przez gniazdo RJ45, należy połączyć swój komputer przewodem sieciowym z punktem dostępu WLAN. W adapterze sieciowym komputera konfiguracyjnego (wzg. tabletu lub smartfonu) dokonać następujących ustawień TCP/IP: Zastosować statyczny adres IP, na przykład x, przy czym x musi leżeć w przedziale między 2 i 255. Maska podsieci Punkt dostępu WLAN dostępny jest teraz przez przeglądarkę internetową pod adresem Połączenie przez WLAN Aby nawiązać połączenie za pośrednictwem WLAN, należy wybrać sieć z SSID "ABB WLAN AP". Klucz WPA2- brzmi "PleaseChange"; zalecamy, aby go jak najszybciej zmienić (patrz rozdział "Konfiguracja złącza szyfrowanie WLAN" na stronie 35). W adapterze sieciowym komputera konfiguracyjnego (wzg. tabletu lub smartfonu) dokonać następujących ustawień TCP/IP: Zastosować statyczny adres IP, na przykład x, przy czym x musi leżeć w przedziale między 2 i 255. Maska podsieci Punkt dostępu WLAN dostępny jest teraz przez przeglądarkę internetową pod adresem Konfiguracja przez znajdujące się na odwrocie złącze LAN Aby skonfigurować punkt dostępu WLAN przez znajdujące się na odwrocie złącze LAN, należy w routerze i komputerze konfiguracyjnym ustawić maskę podsieci Punkt dostępu WLAN dostępny jest teraz w sieci pod adresem Instrukcja obsługi

24 Uruchomienie Pos: 45 /Layout bis /Online-Dokumentation (+KNX)/Inbetriebnahme/Sonstige Bereiche/Konfiguration xxx Konfiguracja Informacje ogólne Punkt dostępu WLAN można skonfigurować przez interfejs sieciowy i w ten sposób dopasować go do swoich potrzeb. Oprócz zmiany hasła (patrz rozdział "Ustawienie hasła" na stronie 25) należy także zmienić klucz w konfiguracji interfejsu sieci WLAN (patrz rozdział Sieć ustawienia WLAN konfiguracja urządzenia ustawienia ogólne na stronie 32). Dodatkowo należy dokonać dopasowania do swojej sieci i w tym celu podać bramę sieciową i serwer DNS routera w celu uzyskania dostępu do internetu (patrz rozdział Sieć ustawienia IP na stronie 28). Wskazówka Proszę pamiętać, że zmienione ustawienia należy przed opuszczeniem aplikacji zapisać przyciskiem zapisz i zastosuj. W przeciwnym przypadku zmiany te nie zostaną przejęte przez punkt dostępu WLAN. Po zmianie ustawień adresu IP, SSID oraz szyfrowania WLAN może nastąpić rozłączenie połączenia między komputerem a punktem dostępu WLAN; połączenie należy wtedy ponownie nawiązać za pośrednictwem komputera. Instrukcja obsługi

25 Uruchomienie Logowanie Rys. 13: Podać hasło (domyślnie admin ) i zalogować się Ustawienie hasła Rys. 14: Z menu system/administracja przechodzi się do ustawienia hasła dla punktu dostępowego WLAN. Zwiększyć ochronę przed obcym dostępem przez ustawienie własnego hasła. Kliknięcie na zielone strzałki powoduje wyświetlenie hasła. Potwierdzić hasło i zapisać przyciskiem zapisz i zastosuj. Instrukcja obsługi

26 Uruchomienie 9.3 Konfiguracja system informacje ogólne Ustawienia systemu Ustawienia systemu obowiązują dla wszystkich trybów pracy i można je zmienić w menu system System/system ustawienia ogólne Aby móc rozpoznać punkt dostępu WLAN w swojej sieci, należy w punkcie nazwa hosta podać indywidualną, jednoznaczną nazwę (domyślnie ABB-WLAN-AP ). Nazwa musi zaczynać się literą i nie może zawierać spacji. Nieważne wpisy zaznaczane są na czerwono. Przyciskiem zapisz i zastosuj przejmowane są dokonane zmiany. W razie potrzeby należy zmienić ustawioną strefę czasową. Ponadto istnieje możliwość synchronizacji ustawień czasu przez różne serwery. Po zmianie nazwy hosta należy wykonać reset. W tym celu należy kliknąć na uruchom na nowo i w otwartym oknie na wykonaj reset. Uruchomienie na nowo trwa około minuty. Rys. 15: Instrukcja obsługi

27 Uruchomienie System język Rys. 16: Interfejs użytkownika może być wyświetlony w języku niemieckim lub angielskim. Po naciśnięciu przycisku zapisz i zastosuj następuje przejęcie dokonanego ustawienia. 9.4 Konfiguracja status Informacje o statusie Rys. 17: W zakładce status wyświetlane są aktualne wartości systemu i urządzenia połączone z punktem dostępu WLAN. W celach konfiguracji dostępne są m. in. informacje na temat kanału i zalogowanych stacji. Jeśli w sieci zalogowanych jest kilka stacji, to punkt dostępu WLAN wybiera automatycznie stację o najsilniejszym sygnale. Aby zapewnić należytą transmisję danych, moc odbioru powinna wynosić przynajmniej 20 %. Oprócz modelu punktu dostępu można tu odczytać także wersję oprogramowania sprzętowego. Instrukcja obsługi

28 Uruchomienie 9.5 Konfiguracja sieć Tryb pracy i dalsze elementy konfiguracji ustawia się w zakładce sieć w punkcie ustawienia IP wzgl. WLAN. Do wyboru są trzy tryby pracy: punkt dostępu (domyślnie), punkt dostępu (WDS/regenerator) i klient (WDS) (patrz rozdział Rodzaje funkcji na stronie 9) Sieć ustawienia IP Rys. 18: W tym menu można uzyskać informacje na temat ustawień LAN swojego punktu dostępu WLAN. Wyświetlany jest czas pracy, adres MAC, prędkość wysyłania/odbierania i adres IP. Symbole na lewym polu oznaczają: Złącze: przewód sieciowy Złącze: przyłącze z przodu Złącze: transmisja radiowa Za pomocą przycisków można wywoływać dalsze funkcje. Instrukcja obsługi

29 Uruchomienie Sieć ustawienia IP ustawienia Rys. 19: Oprócz informacji o statusie (patrz rozdział Sieć ustawienia IP na stronie 28) można tu wybrać protokół (adres statyczny lub klient DHCP), zmienić adres IP i maskę sieci swojego punktu dostępu WLAN oraz podać adres bramy sieciowej i serwer DNS swojego routera. Kliknięciem na symbol (1) można dodać dalsze serwery DNS. Instrukcja obsługi

30 Uruchomienie 9.6 Sieć WLAN Rys. 20: W obszarze statusu WLAN znajduje się przegląd ustawień WLAN punktu dostępu WLAN. Wyświetlane są: standard radiowy, kanał, przepływność, SSID, tryb, BSSID, szyfrowanie, siła sygnału w procentach, zalogowane stacje z SSID, adres MAC, adres IP, sygnał i szumy. Przyciskiem skan (1) można uzyskać przegląd sąsiednich sieci. Jeśli jest kilka sieci, to należy ew. wybrać inny kanał.. Przyciskami dodaj i usuń (2) można utworzyć dalsze złącze sieciowe lub je usunąć. Dwa złącza sieciowe będą np. potrzebne w funkcjach służących do zwiększenia zasięgu WLAN (patrz rozdział Zwiększenie zasięgu WLAN (z WDS) na stronie 12 i rozdział Zwiększenie zasięgu WLAN (bez WDS na stronie 14). Ustawienia dla funkcji relayd / trybu regeneratora opisane są w rozdziale Funkcja relayd/tryb regeneratora na stronie 33. Instrukcja obsługi

31 Uruchomienie Rys. 21: Instrukcja obsługi

32 Uruchomienie Sieć ustawienia WLAN W ustawieniach WLAN rozróżnia się konfigurację urządzenia i konfigurację złącza Sieć ustawienia WLAN konfiguracja urządzenia ustawienia ogólne Rys. 22: Oprócz wskazania stanu możliwe jest dokonanie następujących ustawień: Aktywacja/dezaktywacja WLAN Jeśli sieć WLAN nie jest potrzebna, to można ją wyłączyć, aby uniknąć promieniowania i oszczędzać prąd. Oba pozostałe złącza są nadal dostępne. Przełączenia można dokonać także przez UDP (patrz rozdział Sterowanie punktem dostępu WLAN przez UDP na stronie 44). Kanał Zakresy częstotliwości sąsiednich kanałów nakładają się na siebie. Dlatego należy tak wybrać kanał, aby częstotliwości innych urządzeń radiowych w sąsiedztwie nie nakładały się (np. urządzenia mikrofalowe nadają fale radiowe z zakresu kanałów 9 i 10). W Niemczech dozwolonych jest 13 kanałów, w USA tylko 11. Aby nie ograniczać wyboru urządzeń, zalecamy, aby stosować tylko kanały 1 do 11. Moc nadawania Przez zmianę mocy nadawania można dostosować zasięg punktu dostępu WLAN. Powinien on być możliwie mały, zgodnie z zakresem zastosowania. Instrukcja obsługi

33 Uruchomienie Sieć ustawienia WLAN konfiguracja złącza ustawienia ogólne Ustawienia możliwe przy konfiguracji złącza są specyficzne dla sieci: ESSID Nazwa sieci, z którą ma być połączony punkt dostępu WLAN Tryb do wyboru są cztery tryby: tryby pracy punktu dostępu, klient (WDS), klient (relayd) i punkt dostępu (WDS/regenerator) (patrz rozdział Rodzaje funkcji na stronie 9) Ukrycie ESSID zapobiega widzeniu sieci przez nieupoważnione urządzenia Przyciskiem zapisz i zastosuj przejmowane są dokonane wprowadzenia Sieć ustawienia WLAN konfiguracja urządzenia ustawienia ogólne Funkcja relayd/tryb regeneratora Funkcja relayd stanowi bazę funkcji regeneratora. Przy tym istniejący i ewentualnie słaby sygnał WLAN routera zostaje odebrany, wzmocniony i - potraktowany jako punkt dostępu w miejscu montażu punktu dostępu WLAN - przesłany dalej. Dzięki temu można np. przedłużyć podłączenia WLAN do istniejącego routera lub poprawić ich bezpieczeństwo funkcjonalne. Proszę pamiętać, że maksymalne przepływności w funkcjach z funkcją regeneratora generalnie zmniejszają się o połowę z każdą regeneracją/powtórzeniem. Jest to uwarunkowane generalnymi, fizycznymi zasadami transmisji WLAN i nie stanowi szczególnej cechy punktu dostępu WLAN. Internet Router WLAN access point, FM WLAN access point, FM 1 x repeated (50 %) 2 x repeated (25 %) possible, not recommendable Rys. 23: Funkcje regeneratora i punktu dostępu wymagają odpowiedniej konfiguracji w podtynkowym punkcie dostępu WLAN. Ponieważ są to dwa różne rodzaje funkcji WLAN, należy utworzyć dwa złącza sieciowe (patrz rozdział Sieć WLAN na stronie 30). Pierwsze złącze sieciowe jest konfigurowane jako klient (relayd). Adres IP klienta relayd musi przy tym znajdować się w identycznym zakresie adresowym routera (wzgl. wzmacnianego urządzenia). Drugie złącze sieciowe parametryzowane jest jako punkt dostępu. Za pośrednictwem tego złącza sieciowego następuje w trybie WLAN połączenie mobilnych terminali lub dalszych regeneratorów, utworzonych identycznie, jak w poprzednich procedurach. Instrukcja obsługi

34 Uruchomienie Sieć ustawienia WLAN konfiguracja urządzenia ustawienia rozszerzone Rys. 24: Zarówno w konfiguracji urządzeń jak i interfejsu można dokonywać dalszych ustawień: Tryb Domyślnie urządzenia mogą logować się w standardzie IEEE b/g/n. Jeśli dostęp ma być ograniczony, można zastosować specjalne standardy radiowe Tryb HT (tylko w trybie g+n) W standardzie n można wybrać HT 20/40. Proszę sprawdzić, w jakim paśmie uzyskiwany jest najlepszy wynik. Instrukcja obsługi

35 Uruchomienie Konfiguracja złącza szyfrowanie WLAN Szyfrowanie WLAN chroni sieć przed ingerencją nieupoważnionych użytkowników. Szyfrowanie Tryb ustawiony domyślnie uważany jest za najbezpieczniejszy, nie jest jednak obsługiwany przez niektóre urządzenia (należy unikać WEP!) Szyfr Metoda kodowania, domyślnie auto Klucz Przydzielając klucz można zapewnić dostęp do swojej sieci jedynie uprawnionym użytkownikom. Należy koniecznie zmienić klucz! Przy wyborze klucza należy pamiętać o tych samych kryteriach, jak przy wyborze hasła, jednakże przy szyfrowaniu, np. WPA lub WPA2 dla WLAN hasło musi mieć przynajmniej 20 znaków. Wszystkie dokonane ustawienia można teraz zatwierdzić i przyjąć przyciskiem zapisz i zastosuj Sieć diagnoza Rys. 25: Tym narzędziem można testować sieć i połączenia internetowe. Wpisać adres internetowy (może być wewnętrzny lub zewnętrzny) i kliknąć na ping. Odpowiedzią będzie informacja, czy dane zostały wysłane i czy odbiorca odpowiedział. Instrukcja obsługi

36 Uruchomienie 9.7 Konfiguracja - usługi Usługi funkcja programatora czasowego dla LAN/WLAN Rys. 26: Punkt dostępu WLAN ma wbudowaną funkcję programatora czasowego z licznymi możliwościami definiowania. W pierwszej rubryce funkcja programatora czasowego dokonywane są ustawienia generalne: WLAN lub LAN wł./wył. Kliknięciem na zielone pole polecenia wł./wył. (I) można (dla danej sieci) przechodzić między stanami włączenia i wyłączenia. Aktywacja programatora czasowego Tu można generalnie wyłączyć funkcję programatora czasowego (lub ją znów włączyć). Wskazanie LED Wskazanie LED jest niezależne od funkcji programatora czasowego i odzwierciedla jedynie status wewnętrznych złączy. Wszystkie dokonane ustawienia należy zapisać w celu przejęcia wzgl. zastosowania. W drugiej rubryce wpisy czasów można indywidualnie ustawiać program czasowy. Na każdy wiersz można zdefiniować jedną procedurę łączeniową. W celu uproszczenia dostępnych jest sześć zdefiniowanych wstępnie okresów: Wybrać żądany okres (H) i wpisać wybraną kombinację godziny, dnia, daty i aktywności WLAN/LAN. Instrukcja obsługi

37 Uruchomienie Zaleca się, aby w kolejnym wierszu zdefiniować żądane z reguły przeciwne przełączenie (ew. przez polecenie dodaj ). Niepotrzebne wiersze można usunąć odpowiednim poleceniem. Ponadto można zdefiniować dni świąteczne. Wpisać odpowiednią datę w formacie DD/MM/RRRR. Przełączanie podczas dni świątecznych traktowane jest w sposób zdefiniowany dla weekendu. Jeśli dla weekendu nie ma żadnego wpisu, nic się nie dzieje w ustawione dni świąteczne. Aktywować czasy przełączania przyciskiem zapisz i zastosuj. Godzina jest stale aktualizowana z dokładnością co do sekundy zgodnie z ustawieniami w punkcie system > ustawienia ogólne Usługi zdalne sterowanie Rys. 27: Punkt dostępu WLAN zapewnia możliwość synchronizacji czasów przełączania innych punktów dostępu WLAN (od oprogramowania systemowego V2.x) w obrębie sieci. Należy postępować w następujący sposób: Znajdowanie wszystkich urządzeń w sieci Kliknąć na zielone pole polecenia skan. Zostają wyliczone wszystkie punkty dostępu WLAN (z wersją oprogramowania systemowego przynajmniej 2.x) z adresem IP, SSID itd. Synchronizacja urządzenia/urządzeń Kliknąć na czerwone pole polecenia sync, aby zsynchronizować urządzenie. Urządzeniem referencyjnym jest urządzenie opatrzone zielonym symbolem. Po synchronizacji wszystkich urządzeń zielony symbol znajduje się wszędzie. Aktywować czasy przełączania przyciskiem zapisz i zastosuj. Po późniejszej zmianie czasów przełączania jednego urządzenia nie odbywa się automatyczna synchronizacja. Instrukcja obsługi

38 Uruchomienie Usługi połączenia gościnne Tworzenie złącza gościnnego Rys. 28: Punkt dostępu WLAN daje możliwość udostępnienia połączeń gościnnych przez WLAN. Wewnętrzny LAN nie jest przy tym gościom udostępniany. Udzielającym gościny punktem dostępu WLAN jest pierwsze (alfabetycznie) urządzenie z listy. W celu utworzenia połączeń gościnnych należy najpierw dodać nowe złącze w punkcie sieć > WLAN, a następnie je skonfigurować: Ustawienia ogólne Nadać nową nazwę ESSID. Zaleca się, aby nazwać urządzenie zgodnie z jego funkcją jako gość. Koniecznie określić tryb jako punkt dostępu. Szyfrowanie WLAN Skonfigurować specjalny klucz do dostępu gościnnego (hasło WLAN). Wszystkie dokonane ustawienia należy zapisać za pomocą zielonego pola polecenia w celu przejęcia wzgl. zastosowania. Instrukcja obsługi

39 Uruchomienie Konfiguracja połączeń gościnnych Rys. 29: Po utworzeniu złącza gościnnego w punkcie usługi > połączenia gościnne dokonuje się generalnych ustawień w rubryce tryb gościa : Aktywacja połączenia Połączenia gościnne aktywuje się przez ich kliknięcie lub odkliknięcie. Usuwanie protokołu gościa Z uwagi na ochronę danych osobowych protokół gościa można jedynie obejrzeć (J), ale nie zapisać. Wszystkie dokonane ustawienia należy zapisać za pomocą zielonego pola polecenia w celu przejęcia wzgl. zastosowania. W punkcie status > przegląd znajdują się informacje (K) o zalogowanych stacjach. Dezaktywacja złącza Po dezaktywacji WLANu złącza gościnnego nie jest ono już widoczne. Jeśli dezaktywuje się tylko połączenie gościnne, to złącze WLAN jest nadal widoczne i istnieje dostęp do prywatnej sieci. Usunięcie złącza Najprościej można usunąć złącze gościnne w punkcie sieć > WLAN. Wszystkie dokonane ustawienia należy zapisać za pomocą zielonego pola polecenia w celu przejęcia wzgl. zastosowania. Instrukcja obsługi

40 Uruchomienie 9.8 Konfiguracja system zabezpieczenia/aktualizacje System kopia zapasowa/aktualizacja oprogramowania Rys. 30: Dla bezpieczeństwa indywidualne ustawienia można zapisać w komputerze; można też dokonać resetu do ustawień domyślnych. Patrz także rozdział Zapisywanie/odtwarzanie na stronie 41. Patrz także rozdział Instalacja nowego oprogramowania systemowego na stronie 41. Instrukcja obsługi

41 Uruchomienie Zapisywanie/odtwarzanie Wybrać folder w swoim PC do zapisania aktualnych ustawień. Kliknąć na utwórz kopię zapasową. Kliknąć na wykonaj reset, aby przywrócić ustawienia domyślne. Aby np. zainstalować kilka punktów dostępu WLAN z identyczną konfiguracją, można zapisać ustawienia jako kopię zapasową i załadować je do dalszych urządzeń Instalacja nowego oprogramowania systemowego Nowe oprogramowanie systemowe można pobrać z naszego katalogu elektronicznego ( Należy postępować w następujący sposób: 1. Zapisać plik na swoim komputerze. 2. Potwierdzić ewentualną chęć zachowania aktualych ustawień. 3. Wybrać zapisany plik 4. Kliknąć na Flash Image. Instrukcja obsługi

42 Uruchomienie Ponowne uruchomienie Rys. 31: Po uruchomieniu na nowo następuje reset systemu lub przejęcie zmienionych ewentualnie ustawień Wylogowanie Po naciśnięciu przycisku wyloguj następuje opuszczenie interfejsu użytkownika punktu dostępu WLAN. Należy uprzednio zapisać dokonane ustawienia. W celu dokonania dalszych zmian należy ponownie zalogować się swoim hasłem. Instrukcja obsługi

43 Pos: 46 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Uruchomienie 9.9 Konfiguracja informacje dla ekspertów Wykres dla ekspertów W tym menu dostępne są szczegółowe informacje dotyczącej aktualnych transmisji danych w zakresie LAN i WLAN, których można użyć jako narzędzia do analizy Sieć LAN Na tych wykresach można sprawdzić, czy istnieje połączenie LAN i jaka jest przepustowość danych wychodzących i przychodzących w okresie 3 minut Sieć WLAN Wykresy WLAN informują o jakości transmisji w odniesieniu do sygnału, szumów i przepustowości. Instrukcja obsługi

44 Obsługa Pos: 47 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A Obsługa Pos: 49 /Layout bis /Online-Dokumentation (+KNX)/Bedienung/Sonstige Bereiche/Bedienung Sterowanie punktem dostępu WLAN przez UDP Złącze WLAN urządzenia można włączyć i wyłączyć poleceniem UDP. Funkcję UDP można aktywować przez wpisanie żądanego portu w menu System. Domyślnie nie jest ustawiony żaden port. Następnie potwierdzić wpis przez kliknięcie na przycisk Zapisz i zastosuj. Ponowne uruchomienie! Aby zastosować wpisany port UDP, konieczne jest ponowne uruchomienie podtynkowego punktu dostępu WLAN. W tym celu należy kliknąć na Uruchom na nowo i w otwartym oknie na Wykonaj reset. Uruchomienie na nowo trwa około minuty. Następnie funkcja UDP znów jest dostępna. Polecenia UDP Polecenia WLAN ON WLAN OFF WLAN? Znaczenie Włączenie złącza WLAN Wyłączenie złącza WLAN Sprawdzenie stanu Podczas wpisywania należy zwracać uwagę na wielkie litery i spacje. Punkt dostępu WLAN potwierdza wysłane polecenie UDP przez odesłanie aktualnego stanu. Instrukcja obsługi

45 Obsługa 10.2 Znaczenie diod (tylko urządzenie 8186/31-500) Do szczegółowej analizy błędu i do uruchomienia można skorzystać także ze stanu LED, które po zdjęciu pokrywy są widoczne na górnym podzespole punktu dostępu WLAN. Wyświetlają one aktywność zacisku śrubowego danego portu i gniazda UAE. Nr Funkcja 1 Link/Act Zewnętrzny port Ethernet (zacisk śrubowy) 2 Link/Act Lokalny port Ethernet (gniazdo UAE) 1 2 Rys. 32: 10.3 Funkcje resetowania dla urządzenia 8186/ Detail X Rys. 33: Reset do ustawień fabrycznych Podczas pracy utworzyć mostek przynajmniej na 5 do 30 sekund (rysunek, szczegół X) System uruchamia się z ustawieniami fabrycznymi. Instrukcja obsługi

46 Obsługa Całkowity reset Jeśli nie ma dostępu do punktu dostępu WLAN, można urządzenie całkowicie zresetować. Następnie trzeba zainstalować oprogramowanie systemowe na punkcie dostępu WLAN. 1. Odłączyć od prądu punkt dostępu WLAN. 2. Utworzyć mostek (rysunek, szczegół X) 3. Włączyć napięcie. 4. Odczekać 5 sekund 5. Połączyć komputer z punktem dostępu WLAN przez gniazdo RJ Na adapterze sieciowym komputera dokonać następujących ustawień TCP/IP: Zastosować adres statyczny: Wybrać "Windows - Start - Uruchom", wpisać "cmd" i potwierdzić "OK". Wpisać "tftp -i put <nazwa pliku>", przy czym należy zastąpić <nazwę pliku> nazwą pliku i ścieżką aktualnego pliku z oprogramowaniem systemowym (patrz rozdział Instalacja nowego oprogramowania systemowego na stronie 41). Nowe oprogramowanie systemowe można pobrać z naszego katalogu elektronicznego ( Następuje komunikat zwrotny systemu o dokonanej transmisji danych. Punkt dostępu dostępny jest po ponownym uruchomieniu z ustawieniami fabrycznymi. Znaczenie wpisu: C:\ Przejście do folderu głównego tftp Uruchomienie klienta TFTP (jest w systemie operacyjnym) -i Transmisja pliku binarnego Adres serwera TFTP w punkcie dostępu WLAN put Wysyłanie danych Instrukcja obsługi

47 Pos: 50 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Instrukcja obsługi Obsługa 10.4 Funkcje resetowania dla urządzenia 8186/ Reset do ustawień fabrycznych Zastosować magnes do resetowania (dostępny w handlu magnes prętowy). W przypadku zapytań proszę zwrócić się do centralnego serwisu zbytu. System uruchamia się z ustawieniami fabrycznymi Całkowity reset Jeśli nie ma dostępu do punktu dostępu WLAN, można urządzenie całkowicie zresetować. Następnie trzeba zainstalować oprogramowanie systemowe na punkcie dostępu WLAN. 1. Odłączyć od prądu punkt dostępu WLAN. 2. Utworzyć mostek (rysunek, szczegół X) 3. Włączyć napięcie. 4. Odczekać 5 sekund 5. Połączyć komputer z punktem dostępu WLAN przez gniazdo RJ Na adapterze sieciowym komputera dokonać następujących ustawień TCP/IP: Zastosować adres statyczny: Wybrać "Windows - Start - Uruchom", wpisać "cmd" i potwierdzić "OK". Wpisać "tftp -i put <nazwa pliku>", przy czym należy zastąpić <nazwę pliku> nazwą pliku i ścieżką aktualnego pliku z oprogramowaniem systemowym (patrz rozdział Instalacja nowego oprogramowania systemowego na stronie 41). Nowe oprogramowanie systemowe można pobrać z naszego katalogu elektronicznego ( Następuje komunikat zwrotny systemu o dokonanej transmisji danych. Punkt dostępu dostępny jest po ponownym uruchomieniu z ustawieniami fabrycznymi. Znaczenie wpisu: C:\ Przejście do folderu głównego tftp Uruchomienie klienta TFTP (jest w systemie operacyjnym) -i Transmisja pliku binarnego Adres serwera TFTP w punkcie dostępu WLAN put Wysyłanie danych Instrukcja obsługi
