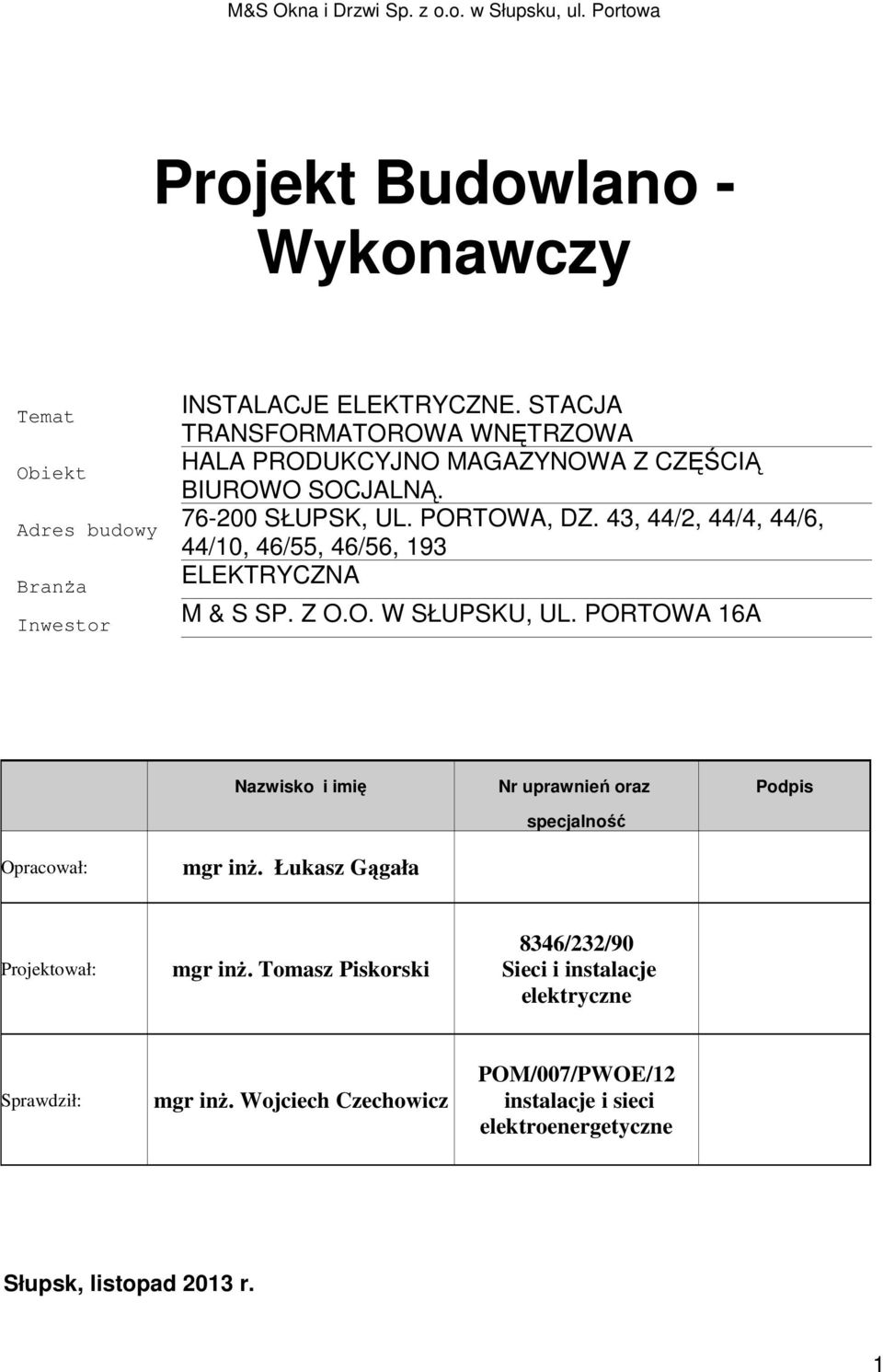

1 Projekt Budowlano - Wykonawczy Temat Obiekt Adres budowy Branża Inwestor INSTALACJE ELEKTRYCZNE. STACJA TRANSFORMATOROWA WNĘTRZOWA HALA PRODUKCYJNO MAGAZYNOWA Z CZĘŚCIĄ BIUROWO SOCJALNĄ SŁUPSK, UL. PORTOWA, DZ. 43, 44/2, 44/4, 44/6, 44/10, 46/55, 46/56, 193 ELEKTRYCZNA M & S SP. Z O.O. W SŁUPSKU, UL. PORTOWA 16A Nazwisko i imię Nr uprawnień oraz specjalność Podpis Opracował: mgr inż. Łukasz Gągała Projektował: mgr inż. Tomasz Piskorski 8346/232/90 Sieci i instalacje elektryczne Sprawdził: mgr inż. Wojciech Czechowicz POM/007/PWOE/12 instalacje i sieci elektroenergetyczne Słupsk, listopad 2013 r. 1

2 OPIS M & S Okna i Drzwi Sp. z o.o. w Słupsku Instalacje wewnętrzne i zewnętrznych PODSTAWA OPRACOWANIA: 1. Zlecenie inwestora. 2. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [Dz.U ]. 3. Rozporządzenie Ministra Spraw Wewnętrznych z 16 czerwca 2003r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów [Dz.U ] 4. Norma PN-IEC Instalacje elektryczne w obiektach budowlanych. 5. Norma PN-E 04700; 1998 Urządzenia i układy elektryczne w obiektach energetycznych. 6. Norma SEP-E-004: Elektroenergetyczne i sygnalizacyjne linie kablowe. 7. Norma PN E-05003: Ochrona odgromowa Spis treści OPIS Dane ogólne Bilans mocy elektrycznej Zasilanie zakładu Obliczenia zwarciowe Stacja transformatorowa Rozdzielnica RGnn typu XL Legrand Kompensacja mocy biernej Rezystancja uziomu Dane ogólne Projekt dotyczy budowy hali fabrycznej wraz z zapleczem biurowo socjalnym z przeznaczeniem na fabrykę okien w Słupsku na terenie SSSE Słupsk,-Włynkówko na działkach 43, 44/2, 44/4, 44/6, 44/10, 46/55, 46/56, 193. Inwestorem jest M & S Spółka z o.o. w Słupsku, ul. Portowa 16a. Projektowana hala ma powierzchnię zabudowy około 8,7 tys. m 2 i wysokość około 7,6 m. W zachodniej części hali znajduje się piętrowa część socjalno biurowa. Hala ma konstrukcję żelbetową, ściany zewnętrzne zaprojektowano z płyt warstwowych, dach z blachy trapezowej ocieplany wełną mineralną. Część biurowo socjalna wykonana jest w technologii tradycyjnej. Na dachu umieszczone są świetliki. Zasilanie elektryczne hali zaprojektowano z abonenckiej stacji trafo 2. Bilans mocy elektrycznej M & S Sp. z o.o. określa moc zainstalowaną swoich urządzeń i instalacji na poziomie 690 kw. Park maszynowy składa się w większości z specjalizowanych maszyn do obróbki drewna o materiałów drewnopochodnych. Zestawienie głównych odbiorników i instalacji: L.P. Nazwa odbiornika Moc zainstalowana [kw] Moc maksymalna [kw] 1 Maszyny produkcyjne Oświetlenie ogólne

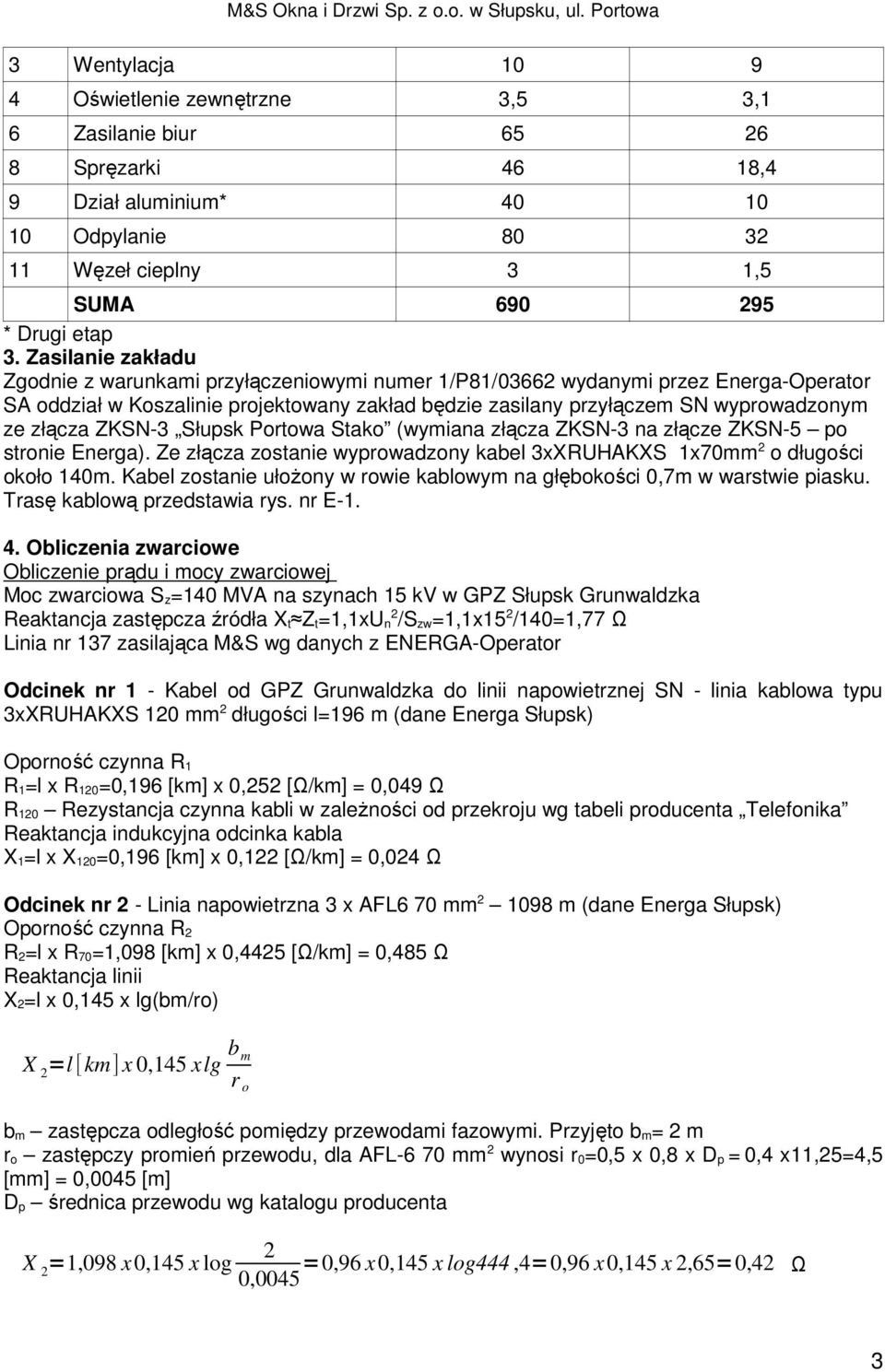

3 3 Wentylacja Oświetlenie zewnętrzne 3,5 3,1 6 Zasilanie biur Spręzarki 46 18,4 9 Dział aluminium* Odpylanie Węzeł cieplny 3 1,5 SUMA * Drugi etap 3. Zasilanie zakładu Zgodnie z warunkami przyłączeniowymi numer 1/P81/03662 wydanymi przez Energa-Operator SA oddział w Koszalinie projektowany zakład będzie zasilany przyłączem SN wyprowadzonym ze złącza ZKSN-3 Słupsk Portowa Stako (wymiana złącza ZKSN-3 na złącze ZKSN-5 po stronie Energa). Ze złącza zostanie wyprowadzony kabel 3xXRUHAKXS 1x70mm 2 o długości około 140m. Kabel zostanie ułożony w rowie kablowym na głębokości 0,7m w warstwie piasku. Trasę kablową przedstawia rys. nr E Obliczenia zwarciowe Obliczenie prądu i mocy zwarciowej Moc zwarciowa S z=140 MVA na szynach 15 kv w GPZ Słupsk Grunwaldzka Reaktancja zastępcza źródła X t Z t=1,1xu n2 /S zw=1,1x15 2 /140=1,77 Ω Linia nr 137 zasilająca M&S wg danych z ENERGA-Operator Odcinek nr 1 - Kabel od GPZ Grunwaldzka do linii napowietrznej SN - linia kablowa typu 3xXRUHAKXS 120 mm 2 długości l=196 m (dane Energa Słupsk) Oporność czynna R 1 R 1=l x R 120=0,196 [km] x 0,252 [Ω/km] = 0,049 Ω R 120 Rezystancja czynna kabli w zależności od przekroju wg tabeli producenta Telefonika Reaktancja indukcyjna odcinka kabla X 1=l x X 120=0,196 [km] x 0,122 [Ω/km] = 0,024 Ω Odcinek nr 2 - Linia napowietrzna 3 x AFL6 70 mm m (dane Energa Słupsk) Oporność czynna R 2 R 2=l x R 70=1,098 [km] x 0,4425 [Ω/km] = 0,485 Ω Reaktancja linii X 2=l x 0,145 x lg(bm/ro) X 2 =l[km] x 0,145 xlg b m r o b m zastępcza odległość pomiędzy przewodami fazowymi. Przyjęto b m= 2 m r o zastępczy promień przewodu, dla AFL-6 70 mm 2 wynosi r 0=0,5 x 0,8 x D p = 0,4 x11,25=4,5 [mm] = 0,0045 [m] D p średnica przewodu wg katalogu producenta X 2 =1,098 x0,145 x log 2 =0,96 x0,145 x log444,4=0,96 x0,145 x 2,65=0,42 Ω 0,0045 3

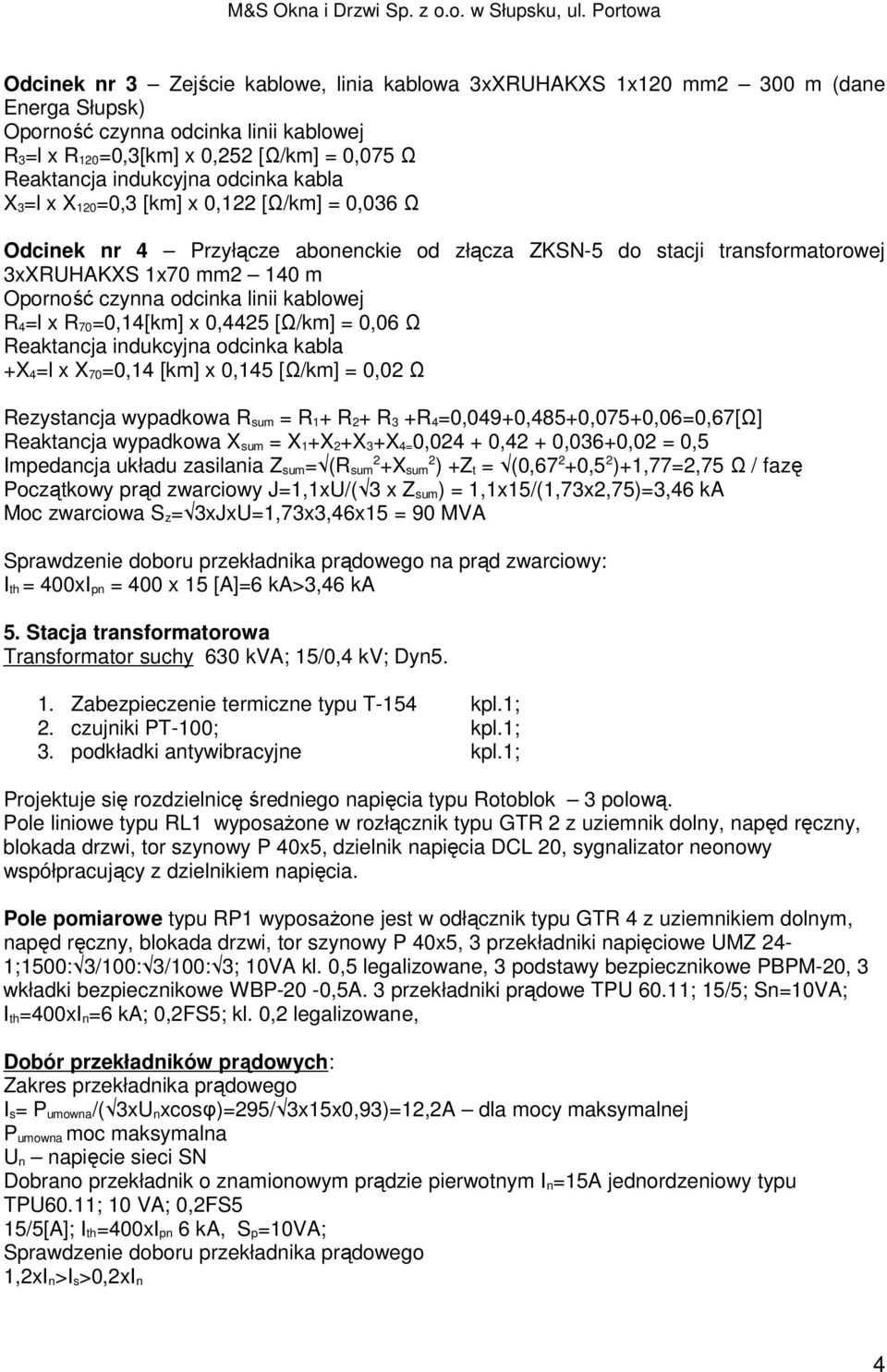

4 Odcinek nr 3 Zejście kablowe, linia kablowa 3xXRUHAKXS 1x120 mm2 300 m (dane Energa Słupsk) Oporność czynna odcinka linii kablowej R 3=l x R 120=0,3[km] x 0,252 [Ω/km] = 0,075 Ω Reaktancja indukcyjna odcinka kabla X 3=l x X 120=0,3 [km] x 0,122 [Ω/km] = 0,036 Ω Odcinek nr 4 Przyłącze abonenckie od złącza ZKSN-5 do stacji transformatorowej 3xXRUHAKXS 1x70 mm2 140 m Oporność czynna odcinka linii kablowej R 4=l x R 70=0,14[km] x 0,4425 [Ω/km] = 0,06 Ω Reaktancja indukcyjna odcinka kabla +X 4=l x X 70=0,14 [km] x 0,145 [Ω/km] = 0,02 Ω Rezystancja wypadkowa R sum = R 1+ R 2+ R 3 +R 4=0,049+0,485+0,075+0,06=0,67[Ω] Reaktancja wypadkowa X sum = X 1+X 2+X 3+X 4=0, ,42 + 0,036+0,02 = 0,5 Impedancja układu zasilania Z sum= (R sum2 +X sum2 ) +Z t = (0, ,5 2 )+1,77=2,75 Ω / fazę Początkowy prąd zwarciowy J=1,1xU/( 3 x Z sum) = 1,1x15/(1,73x2,75)=3,46 ka Moc zwarciowa S z= 3xJxU=1,73x3,46x15 = 90 MVA Sprawdzenie doboru przekładnika prądowego na prąd zwarciowy: I th = 400xI pn = 400 x 15 [A]=6 ka>3,46 ka 5. Stacja transformatorowa Transformator suchy 630 kva; 15/0,4 kv; Dyn5. 1. Zabezpieczenie termiczne typu T-154 kpl.1; 2. czujniki PT-100; kpl.1; 3. podkładki antywibracyjne kpl.1; Projektuje się rozdzielnicę średniego napięcia typu Rotoblok 3 polową. Pole liniowe typu RL1 wyposażone w rozłącznik typu GTR 2 z uziemnik dolny, napęd ręczny, blokada drzwi, tor szynowy P 40x5, dzielnik napięcia DCL 20, sygnalizator neonowy współpracujący z dzielnikiem napięcia. Pole pomiarowe typu RP1 wyposażone jest w odłącznik typu GTR 4 z uziemnikiem dolnym, napęd ręczny, blokada drzwi, tor szynowy P 40x5, 3 przekładniki napięciowe UMZ 24-1;1500: 3/100: 3/100: 3; 10VA kl. 0,5 legalizowane, 3 podstawy bezpiecznikowe PBPM-20, 3 wkładki bezpiecznikowe WBP-20-0,5A. 3 przekładniki prądowe TPU 60.11; 15/5; Sn=10VA; I th=400xi n=6 ka; 0,2FS5; kl. 0,2 legalizowane, Dobór przekładników prądowych: Zakres przekładnika prądowego I s= P umowna/( 3xU nxcosφ)=295/ 3x15x0,93)=12,2A dla mocy maksymalnej P umowna moc maksymalna U n napięcie sieci SN Dobrano przekładnik o znamionowym prądzie pierwotnym I n=15a jednordzeniowy typu TPU60.11; 10 VA; 0,2FS5 15/5[A]; I th=400xi pn 6 ka, S p=10va; Sprawdzenie doboru przekładnika prądowego 1,2xI n>i s>0,2xi n 4

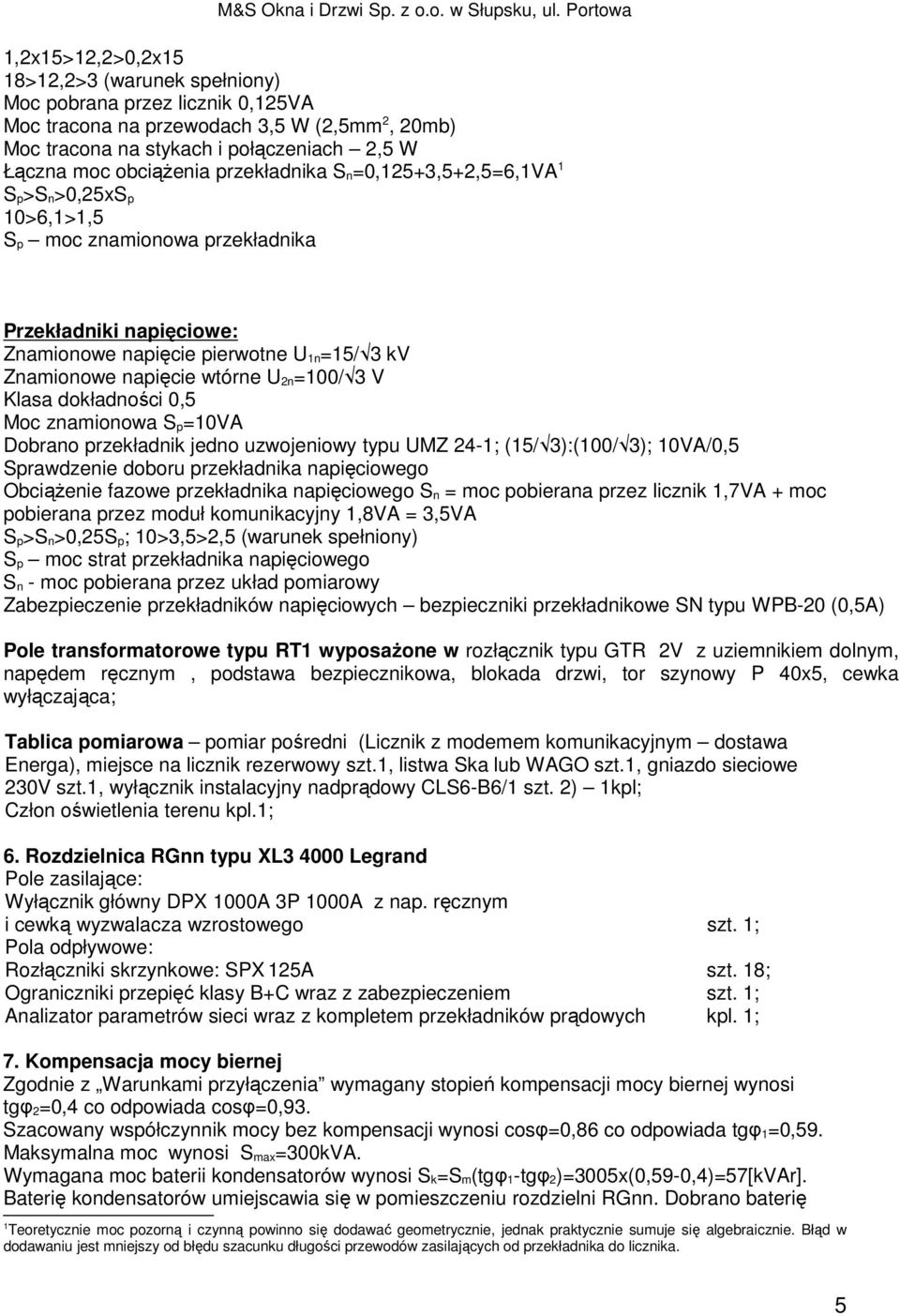

5 1,2x15>12,2>0,2x15 18>12,2>3 (warunek spełniony) Moc pobrana przez licznik 0,125VA Moc tracona na przewodach 3,5 W (2,5mm 2, 20mb) Moc tracona na stykach i połączeniach 2,5 W Łączna moc obciążenia przekładnika S n=0,125+3,5+2,5=6,1va 1 S p>s n>0,25xs p 10>6,1>1,5 S p moc znamionowa przekładnika Przekładniki napięciowe: Znamionowe napięcie pierwotne U 1n=15/ 3 kv Znamionowe napięcie wtórne U 2n=100/ 3 V Klasa dokładności 0,5 Moc znamionowa S p=10va Dobrano przekładnik jedno uzwojeniowy typu UMZ 24-1; (15/ 3):(100/ 3); 10VA/0,5 Sprawdzenie doboru przekładnika napięciowego Obciążenie fazowe przekładnika napięciowego S n = moc pobierana przez licznik 1,7VA + moc pobierana przez moduł komunikacyjny 1,8VA = 3,5VA S p>s n>0,25s p; 10>3,5>2,5 (warunek spełniony) S p moc strat przekładnika napięciowego S n - moc pobierana przez układ pomiarowy Zabezpieczenie przekładników napięciowych bezpieczniki przekładnikowe SN typu WPB-20 (0,5A) Pole transformatorowe typu RT1 wyposażone w rozłącznik typu GTR 2V z uziemnikiem dolnym, napędem ręcznym, podstawa bezpiecznikowa, blokada drzwi, tor szynowy P 40x5, cewka wyłączająca; Tablica pomiarowa pomiar pośredni (Licznik z modemem komunikacyjnym dostawa Energa), miejsce na licznik rezerwowy szt.1, listwa Ska lub WAGO szt.1, gniazdo sieciowe 230V szt.1, wyłącznik instalacyjny nadprądowy CLS6-B6/1 szt. 2) 1kpl; Człon oświetlenia terenu kpl.1; 6. Rozdzielnica RGnn typu XL Legrand Pole zasilające: Wyłącznik główny DPX 1000A 3P 1000A z nap. ręcznym i cewką wyzwalacza wzrostowego szt. 1; Pola odpływowe: Rozłączniki skrzynkowe: SPX 125A szt. 18; Ograniczniki przepięć klasy B+C wraz z zabezpieczeniem szt. 1; Analizator parametrów sieci wraz z kompletem przekładników prądowych kpl. 1; 7. Kompensacja mocy biernej Zgodnie z Warunkami przyłączenia wymagany stopień kompensacji mocy biernej wynosi tgφ 2=0,4 co odpowiada cosφ=0,93. Szacowany współczynnik mocy bez kompensacji wynosi cosφ=0,86 co odpowiada tgφ 1=0,59. Maksymalna moc wynosi S max=300kva. Wymagana moc baterii kondensatorów wynosi S k=s m(tgφ 1-tgφ 2)=3005x(0,59-0,4)=57[kVAr]. Baterię kondensatorów umiejscawia się w pomieszczeniu rozdzielni RGnn. Dobrano baterię 1 Teoretycznie moc pozorną i czynną powinno się dodawać geometrycznie, jednak praktycznie sumuje się algebraicznie. Błąd w dodawaniu jest mniejszy od błędu szacunku długości przewodów zasilających od przekładnika do licznika. 5

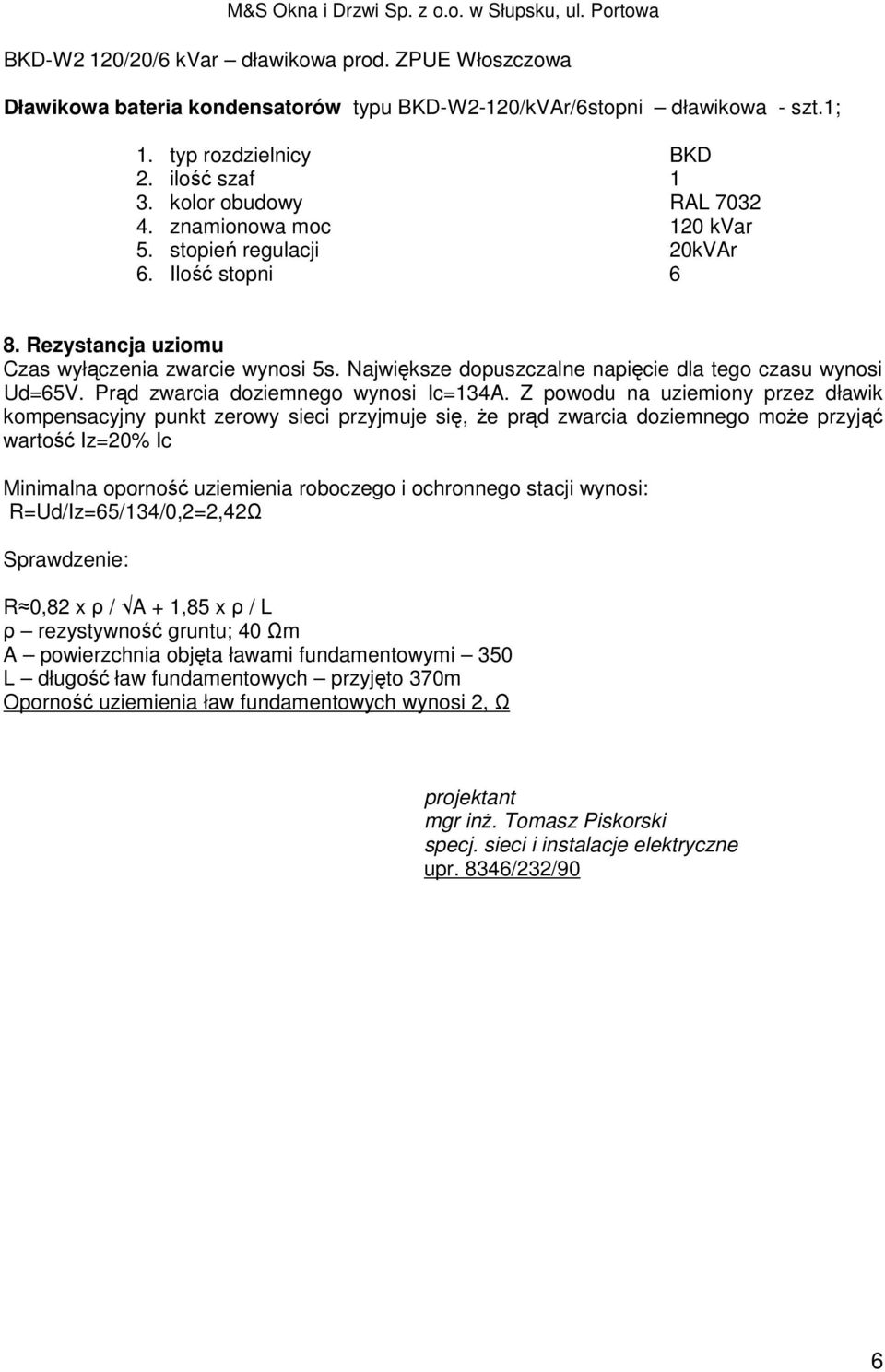

6 BKD-W2 120/20/6 kvar dławikowa prod. ZPUE Włoszczowa Dławikowa bateria kondensatorów typu BKD-W2-120/kVAr/6stopni dławikowa - szt.1; 1. typ rozdzielnicy BKD 2. ilość szaf 1 3. kolor obudowy RAL znamionowa moc 120 kvar 5. stopień regulacji 20kVAr 6. Ilość stopni 6 8. Rezystancja uziomu Czas wyłączenia zwarcie wynosi 5s. Największe dopuszczalne napięcie dla tego czasu wynosi Ud=65V. Prąd zwarcia doziemnego wynosi Ic=134A. Z powodu na uziemiony przez dławik kompensacyjny punkt zerowy sieci przyjmuje się, że prąd zwarcia doziemnego może przyjąć wartość Iz=20% Ic Minimalna oporność uziemienia roboczego i ochronnego stacji wynosi: R=Ud/Iz=65/134/0,2=2,42Ω Sprawdzenie: R 0,82 x ρ / A + 1,85 x ρ / L ρ rezystywność gruntu; 40 Ωm A powierzchnia objęta ławami fundamentowymi 350 L długość ław fundamentowych przyjęto 370m Oporność uziemienia ław fundamentowych wynosi 2, Ω projektant mgr inż. Tomasz Piskorski specj. sieci i instalacje elektryczne upr. 8346/232/90 6
