1 PROJEKT BUDOWLANO WYKONAWCZY ZASILANIA HALI Tytuł: ZASILANIE HALI SPORTOWO- REKREACYJNEJ MORiS Adres: CHORZÓW UL. DĄBROWSKIEGO 113 Inwestor: MIEJSKI OŚRODEK REKREACJI I SPORTU CHORZÓW UL. DĄBROWSKIEGO 113 Projektant: mgr inż. Janusz Bryłka nr upr. 434/85 Katowice Chorzów, sierpień 2008

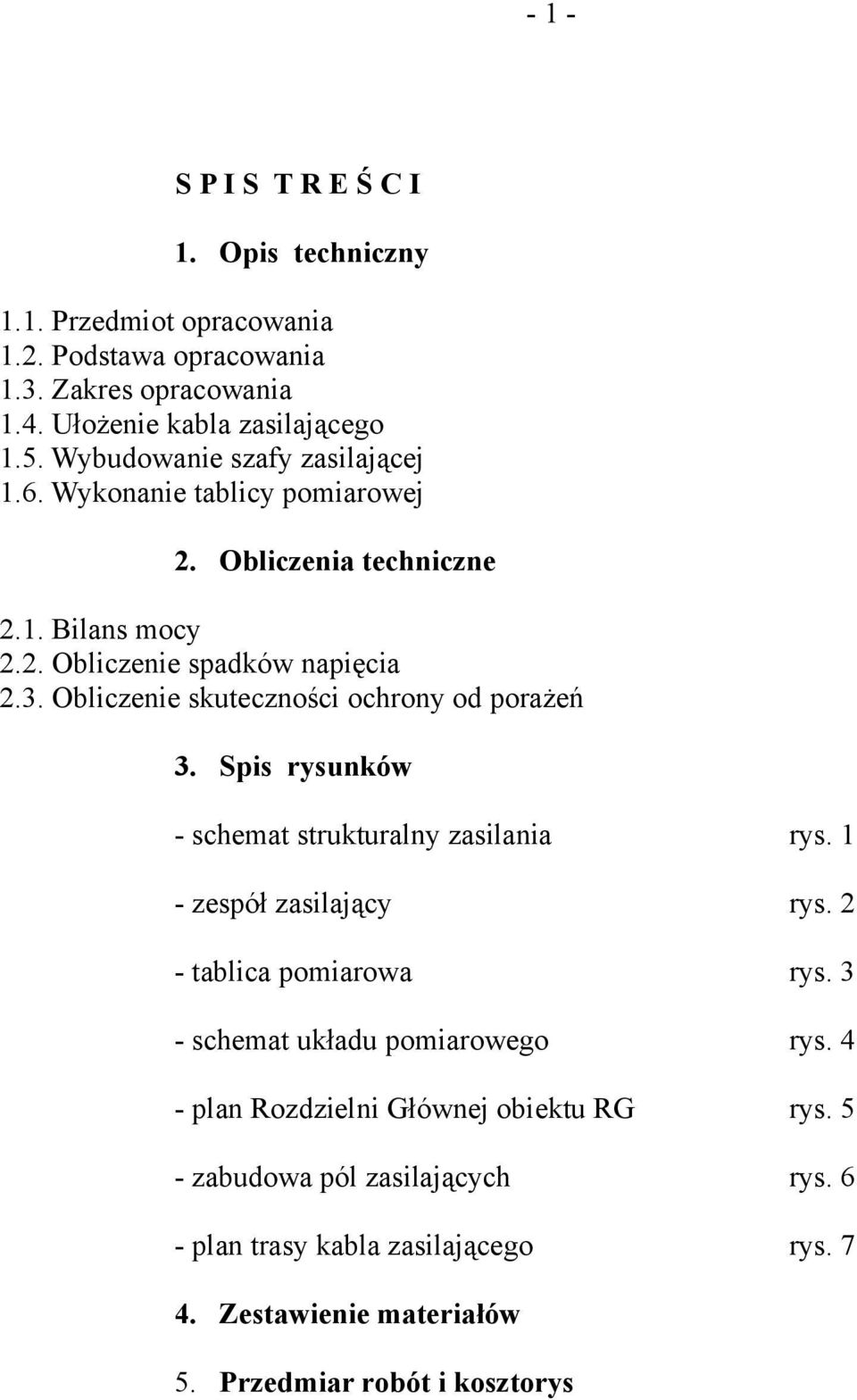

2 - 1 - S P I S T R E Ś C I 1. Opis techniczny 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Zakres opracowania 1.4. Ułożenie kabla zasilającego 1.5. Wybudowanie szafy zasilającej 1.6. Wykonanie tablicy pomiarowej 2. Obliczenia techniczne 2.1. Bilans mocy 2.2. Obliczenie spadków napięcia 2.3. Obliczenie skuteczności ochrony od porażeń 3. Spis rysunków - schemat strukturalny zasilania rys. 1 - zespół zasilający rys. 2 - tablica pomiarowa rys. 3 - schemat układu pomiarowego rys. 4 - plan Rozdzielni Głównej obiektu RG rys. 5 - zabudowa pól zasilających rys. 6 - plan trasy kabla zasilającego rys Zestawienie materiałów 5. Przedmiar robót i kosztorys

3 Opis techniczny 1.1. Przedmiot opracowania Przedmiotem opracowania jest ułożenie kabla zasilającego obiekt od złącza kablowego ZK do rozdzielni głównej RG w budynku oraz wykonanie tablicy pomiarowej energii elektrycznej Podstawa opracowania Podstawą opracowania jest: - zlecenie inwestora - warunki przyłączenia nr C/JKI/1073/2007 z wydane przez Vattenfall Gliwice - obowiązujące normy, przepisy oraz katalogi sprzętu elektrycznego - uzgodnienia z użytkownikiem 1.3. Zakres opracowania Opracowanie obejmuje: - ułożenie kabla zasilającego YAKY 4 x 240 od złącza kablowego ZK, które zabudowane zostanie przez Vattenfall przy budynku MORiS od strony ul. Dąbrowskiego, do rozdzielni głównej RG obiektu /rys.7/ - demontaż / w rozdzielni RG / dwóch przyłączy - od strony stacji D2 RUCH i drugiego od strony Huty Batory Odmętarnia. - zabudowanie nowych szaf przyłączeniowych - wykonanie tablicy pomiarowej energii elektrycznej

4 Ułożenie kabla zasilającego Od złącza ZK zabudowanego na budynku MORiS od strony ul. Dąbrowskiego do rozdzielni głównej RG obiektu należy ułożyć kabel YAKY 4 x 240. Kabel ten stanowi drugie zasilanie obiektu ze strony energetyki Vattenfall i zastąpi istniejące zasilanie od strony Huty Batory Odmętarnia. Kabel ułożyć zgodnie z przepisami. Trasa kabla pokazana jest na planie rys Wybudowanie szafy zasilającej W chwili obecnej rozdzielnia główna RG zasilana jest dwoma dopływami: - kablem YAKY 4 x 240 ze stacji D2 RUCH Klubu Sportowego RUCH - kablem YAKY 4 x 240 z Odmętarni Huty Batory Z uwagi na wycofanie, przez Hutę Batory, zgody na zasilanie obiektu z ich stacji powstała konieczność drugiego zasilania ze strony energetyki Vattenfall. Zasilanie to opracowano w oparciu o wydane warunki przyłączenia z r nr C/JKI/1073/2007. Szafę zasilania wykonać zgodnie z rys. nr 2. Drugą, identyczną, zabudować na dopływie ze stacji D2 RUCH. W szafie tej nie zabudowywać przekładników. Oba istniejące obecnie przyłącza należy zdemontować. Usytuowanie nowych przyłączy pokazano na rys. 5 i Wykonanie tablicy pomiarowej Dla umożliwienia pomiaru energii elektrycznej przewidziano wykonanie tablicy pomiarowej. Pomiar energii elektrycznej będzie półpośredni. W tym celu w szafie zasilającej /zestaw zasilający/ należy zabudować przekładniki prądowe i przystosować je do plombowania. /rys. 2/

5 - 4 - Na sąsiedniej ścianie rozdzielni głównej RG zabudować tablicę pomiarową wykonaną wg rys. 3. Tablica do pomiaru składa się z dwóch części: dolnej przyłączeniowej oraz górnej pomiarowej. W części dolnej należy zabudować zabezpieczenia. Część górna - pomiarowa wyposażona zostanie w aparaty do pomiaru półpośredniego energii elektrycznej. Są to licznik cztero-kwadrantowy i listwa SKA-P1. Sposób zabudowy aparatów pokazano na rys. 3. Całość przewidzieć do plomwania. Pomiar oparto na liczniku cztero-kwadrantowym Landi & Gyr Dialog typu ZMG410 firmy Siemens z modułem komunikacyjnym CU-P22, który umożliwia pomiar energii, mocy czynnej i biernej wraz z zakwalifikowaniem taryfowym. Licznik winien być sparametryzowany w celu automatycznego zamykania okresu obrachunkowego. Z uwagi na to, że zdalna transmisja danych pomiarowych będzie się odbywać za pośrednictwem łączy GMM/GPRS nie wymagana jest zabudowa na tablicy licznikowej gniazda telefonicznego oraz przydzielenia numeru telefonicznego w centrali telefonicznej obiektu. Przekładniki prądowe IMW o przekładni 250/5 A kl. 0,5 o współczynniku bez. FS=5 i mocy 5VA zabudowane zostaną w szafie przyłączeniowej /patrz rys.2/ przystosowanej do plombowania. Przekładniki powinny posiadać legalizacje. Przekładniki należy uziemić /Rw < 5 om/. Zgodnie z warunkami przyłączenia nr C/JKI/1073/2007 z dnia r licznik oraz przekładniki dostarcza Przedsiębiorstwo Energetyczne Vattenfall na własny koszt.

6 Obliczenia techniczne 2.1. Obliczenie mocy Zabezpieczona moc zgodnie z warunkami przyłączenia wynosi P = 150 kw 2.2. Obliczenie spadków napięcia TR YAKY 4 x = 380m S = 400 kva RG 6/04 kv du = 173 x l x I x cos fi / γ x s x U gdzie: l - długość kabla /m/ s - przekrój /mm2/ γ - oporność właściwa 35 dla Al. I - prąd /A/ I = P / 1,73 x U = / 1,73 x 400 = 216,7 A l = 380 m s = 240 mm2 U = 400 V du = 173 x 380 x 216,7 x 0,9 / γ x 240 x 400 = 4,7 V 2.3. Sprawdzenie skuteczności ochrony od porażeń dla szafy przyłączowej TR 250 A YAKY 4 x = 380m S = 400 kva RG 6/04 kv Warunek poprawnej ochrony od porażeń: Ia < 0,8 x Uf / Z gdzie Z = X 2 + R 2

7 - 6 - Reaktancja trafo Rezystancja trafo XT = 0,017 om Rt = 0,006 om zwarcie na szafie przyłączeniowej w RG Reaktancja linii kablowej pomijalnie mała Rezystancja linii kablowej YAKY 4 x 240 Rl = 0,l25 om/km Rl = 0,125 x 0,38 x 2 = 0,095 om X = Xt + Xl = 0, = 0,017 om R = Rt + Rl = 0, ,095 = 0,101 om Z = 0, ,101 2 = 0, ,0102 = 0,01049 = 0,1024 om Prąd zwarcia Iz Iz = 0,8 x 230/0,1024 = 1796 A Ia = 250 x 6,5 = 1625 A Ia < Iz skuteczność zachowana Poprawność skuteczności sprawdzić przy pomocy pomiarów Dobór przekładników Moc przyłączeniowa wg warunków przyłączenia: P = 150 kw Moc jednoczesna - szczytowa dla kj = 1 Ps = P x kj = 150 x 1 = 150 kw Prąd szczytowy obciążenia: Is = / 1,73 x 400 x 0,95 = 228A Kabel do złącza kablowego ZK YAKY 4 x 240 ułożony w ziemi Idd = 415A Idd > Is Zabezpieczenie ZK 315 A Zabezpieczenie w zestawie przyłączeniowym do pomiaru półpośredniego: I = 250 A

8 - 7 - Dobrano przekładniki o typowej katalogowej wartości 250/5 A. Jest to najbliższa typowa wartość przekładni przekładników. a. liczba przetężeniowa, maksymalny prąd wtórny: moc znamionowa przekładnika Sn = 5 VA moc znamionowa licznika 0,05 VA współczynnik bezpieczeństwa = 5 Klasa: 0,5 b. sprawdzenie obciążenia Moc elementów obciążenia: Licznik energii: 0,05 VA Przewody: YKSY 7 x 4 l = 10 m S2 = Sprzew.= 1,2In 2 x 2l / γ x s ; S2 = Sprz. = (1,2x5) 2 x2x15 / 57 x 4 =3,2 VA Połączenia stykowe 1,8 VA Łącznie: 0,05 + 3,2 1,8 = 5,05 VA Obliczenie obciążenia minimalnego dla przekładników: 0,25x10VA = 2,5 VA Moc obciążenia mieści się w granicach: /0,25 1 / Sn c. wytrzymałość cieplna: Itz = kc x Ipn Itz = 0,60 x 250 = 150 ka d. wytrzymałość dynamiczna: Idyn = 150 x Ipn = 150 x 250 = 37,5 ka Spodziewany prąd zwarciowy w sieci w miejscu zainstalowania przekładników jest mniejszy od ich parametrów znamionowych.

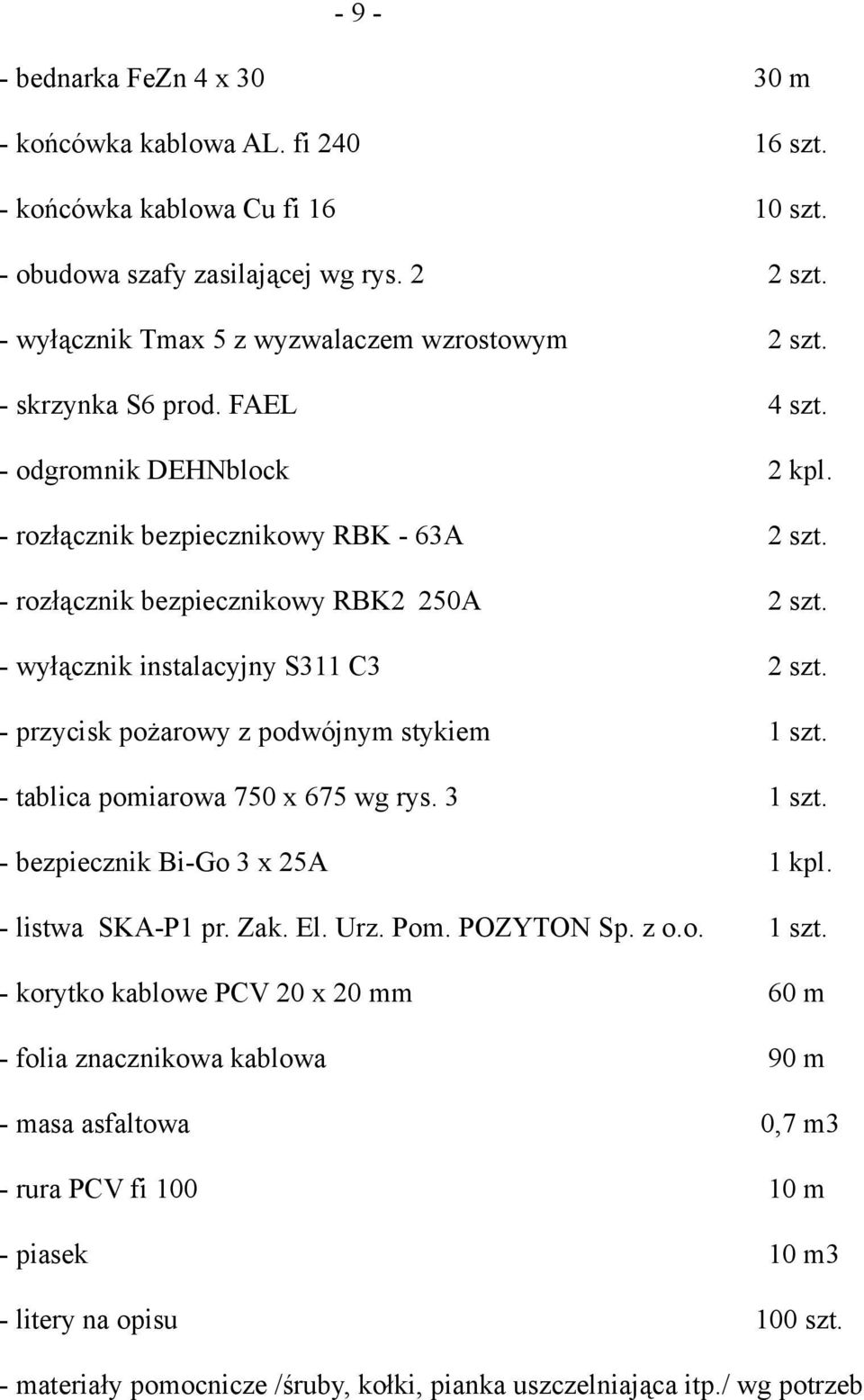

9 - 8 - c. ze względu na typowość parametrów sieciowych i nieznaczną odległość przekładników od tablicy pomiarowej nie przeprowadzono pozostałych obliczeń doboru przekroju przewodów, wytrzymałości dynamicznej i cieplnej. 3. Uwagi końcowe - lokalizację przycisku p.pożarowego obiektu i trasę wskaże użytkownik - po zakończeniu robót sprawdzić za pomocą pomiarów skuteczność ochrony przeciw porażeniowej. - po ułożeniu kabla wykonać inwentaryzację geodezyjną trasy kabla - prace związane z zabudową urządzeń pomiarowych oraz przekładników należy skoordynować z Działem Układów Pomiarowych Vattenfall Network Sewices Poland tel gotowość układu pomiarowo rozliczeniowego do sprawdzenia technicznego należy zgłosić pisemnie do Działu Układów Pomiarowych - Vattenfall Network Serwices Poland / tel / z załączoną kopią ugodnienia. /znajduje się na początku niniejszego projektu/ 3.Zestawienie materiałów - kabel YAKY 4 x m - przewód Lgy 1 x m - przewód YKSY 6 x 4 12 m - przewód YKSY 4 x 4 12 m - przewód YDYp 4 x 2,5 60 m - płaskownik Cu 4 x 20 2 m

10 bednarka FeZn 4 x m - końcówka kablowa AL. fi szt. - końcówka kablowa Cu fi szt. - obudowa szafy zasilającej wg rys. 2 2 szt. - wyłącznik Tmax 5 z wyzwalaczem wzrostowym 2 szt. - skrzynka S6 prod. FAEL 4 szt. - odgromnik DEHNblock 2 kpl. - rozłącznik bezpiecznikowy RBK - 63A 2 szt. - rozłącznik bezpiecznikowy RBK2 250A 2 szt. - wyłącznik instalacyjny S311 C3 2 szt. - przycisk pożarowy z podwójnym stykiem 1 szt. - tablica pomiarowa 750 x 675 wg rys. 3 1 szt. - bezpiecznik Bi-Go 3 x 25A 1 kpl. - listwa SKA-P1 pr. Zak. El. Urz. Pom. POZYTON Sp. z o.o. 1 szt. - korytko kablowe PCV 20 x 20 mm 60 m - folia znacznikowa kablowa 90 m - masa asfaltowa 0,7 m3 - rura PCV fi m - piasek 10 m3 - litery na opisu 100 szt. - materiały pomocnicze /śruby, kołki, pianka uszczelniająca itp./ wg potrzeb
