1 .. FAZA PROJEKT WYKONAWCZY DATA Grudzień 2012 EGZ. NR ZAMAWIAJĄCY ADRES INW. NAZWA ZADANIA BRANŻA WOSiR Drzonków, ul. Olimpijska 20, Racula Drzonków, gm. Zielona Góra Przebudowa układu pomiarowego w stacji transformatorowej So-246 ( WOSiR Drzonków, ul. Olimpijska 20, Racula, - wzrost mocy o 300 kw). ELEKTRYCZNA DZIAŁKI działki nr 193/3, obręb Drzonków Autorzy Imię i nazwisko Uprawnieniaspecjalność Podpis Projektant mgr inż. Jacek Bieliński 40/91/Zg inst-inż. Opracował mgr inż. Sobiesław Dybaś -

2

3

4

5

6

7

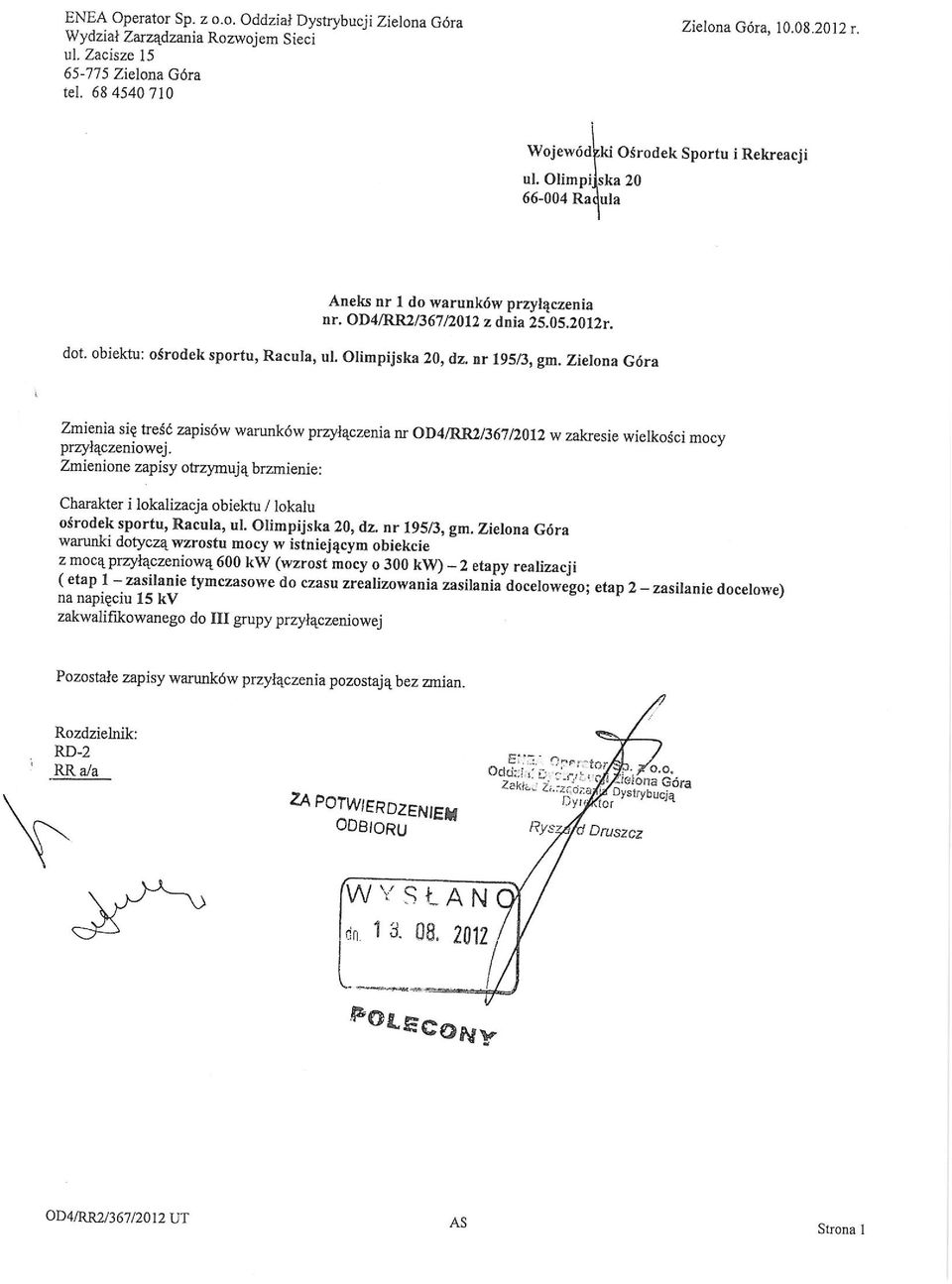

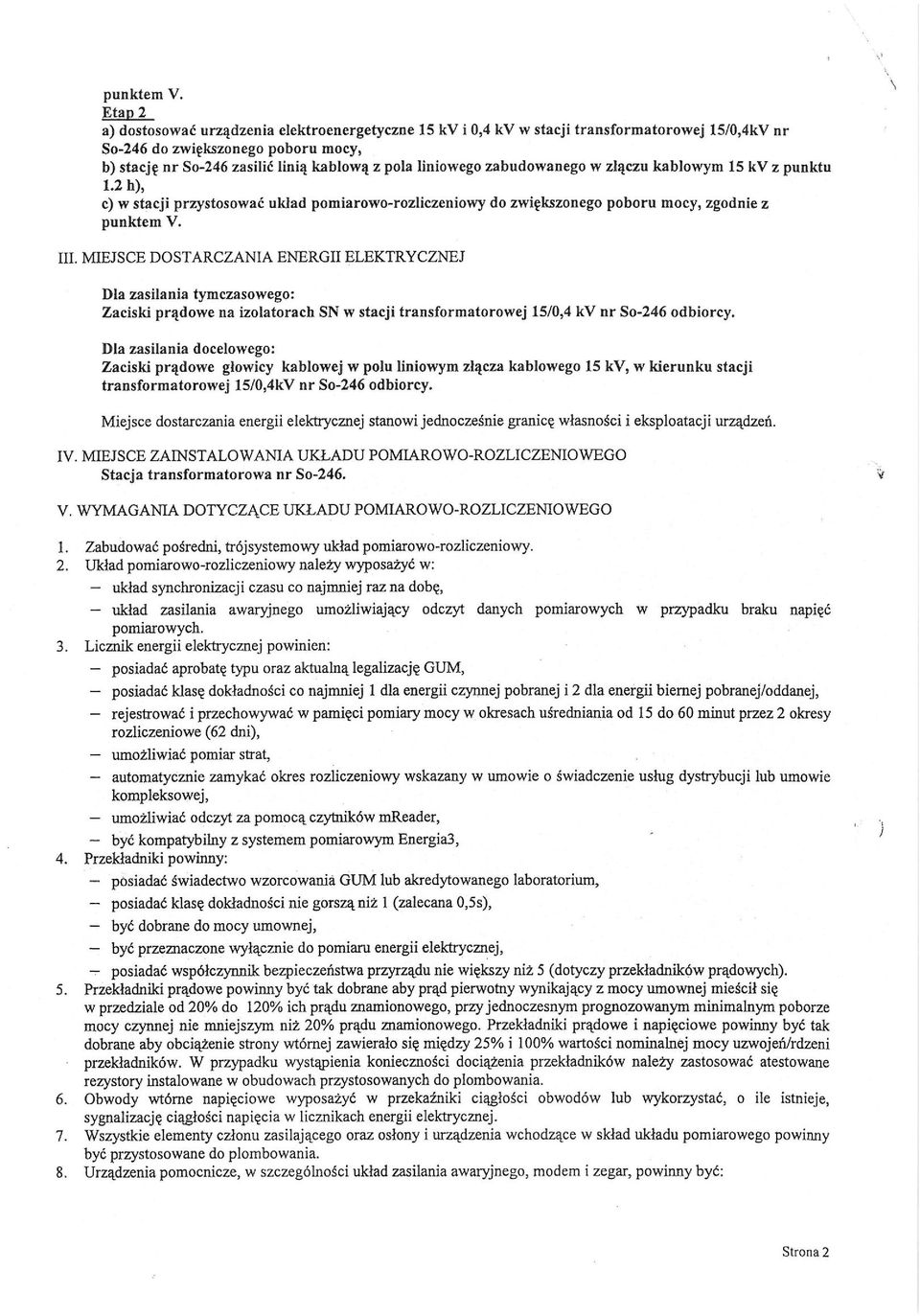

8 ZAWARTOŚĆ OPRACOWANIA 1. Warunki WT- OD4/RR2/367/2010 z dnia r. 2. Aneks nr 1 do WT- OD4/RR2/367/2010 z dnia r. 3. Oświadczenie projektanta 4. Uprawnienia projektanta 5. Zaświadczenie przynależności do LOIIB projektanta 6. Potwierdzenie sprawdzenia przez ENEA Operator Sp z o.o. zgodności dokumentacji z wydanymi WT nr DR/RR/AS/527/2013 z dnia r. I. Opis techniczny 1. Podstawa opracowania 2. Przedmiot i zakres opracowania 3. Charakterystyka energetyczna 4. Opis stanu istniejącego 5. Opis rozwiązań projektowanych II. Obliczenia techniczne 1. Obliczenia zwarciowe 2. Dobór przekładników prądowych 3. Dobór przekładników napięciowych III. Część rysunkowa Rys. nr 1 Schemat stacji - projektowany Rys. nr 2 Schemat projektowanego układu pomiarowego Rys. nr 3 Schemat stacji stan istniejący IV. Zestawienia montażowe

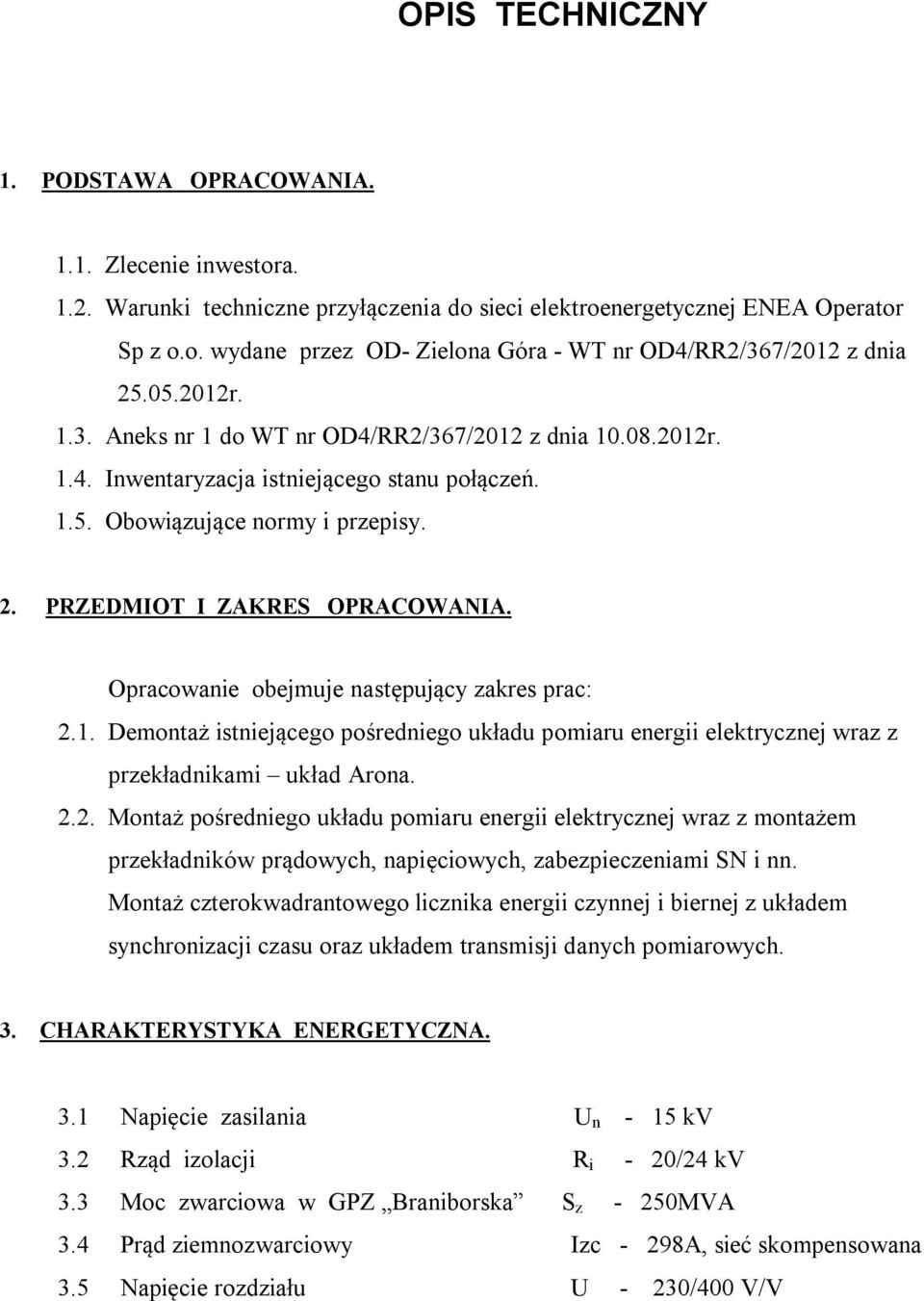

9 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Zlecenie inwestora Warunki techniczne przyłączenia do sieci elektroenergetycznej ENEA Operator Sp z o.o. wydane przez OD- Zielona Góra - WT nr OD4/RR2/367/2012 z dnia r Aneks nr 1 do WT nr OD4/RR2/367/2012 z dnia r Inwentaryzacja istniejącego stanu połączeń Obowiązujące normy i przepisy. 2. PRZEDMIOT I ZAKRES OPRACOWANIA. Opracowanie obejmuje następujący zakres prac: 2.1. Demontaż istniejącego pośredniego układu pomiaru energii elektrycznej wraz z przekładnikami układ Arona Montaż pośredniego układu pomiaru energii elektrycznej wraz z montażem przekładników prądowych, napięciowych, zabezpieczeniami SN i nn. Montaż czterokwadrantowego licznika energii czynnej i biernej z układem synchronizacji czasu oraz układem transmisji danych pomiarowych. 3. CHARAKTERYSTYKA ENERGETYCZNA. 3.1 Napięcie zasilania U n - 15 kv 3.2 Rząd izolacji R i - 20/24 kv 3.3 Moc zwarciowa w GPZ Braniborska S z - 250MVA 3.4 Prąd ziemnozwarciowy Izc - 298A, sieć skompensowana 3.5 Napięcie rozdziału U - 230/400 V/V

10 4. OPIS STANU ISTNIEJĄCEGO. Istniejąca stacja transformatorowa So-246 murowana, dwupiętrowa wyposażona jest w rozdzielnię SN na piętrze, oraz komory transformatorów i rozdzielnie nn 0,4kV na poziomie zerowym. Rozdzielnia SN składa się z ośmiu pól: nr 1-3 pola liniowe, nr 4 pole z ogranicznikami przepięć, nr 5 pole pomiarowe, nr 6 pole transformatora nr I, nr 7 pole rezerwowe, nr 8 pole transformatora nr II. W polu pomiarowym znajdują się dwa przekładniki napięciowe zabezpieczone trzema bezpiecznikami WBP, oraz dwa przekładniki prądowe osadzone na wysokości szyn. Układ pomiarowy przekładników pracuje w układzie Arona. Tablica pomiarowa umieszczona jest na ścianie rozdzielni SN w odległości około 7 metrów od przekładników. Układ pomiarowy wyposażony jest w licznik A1500 firmy ELSTER 3x58/100 1(6)A, P:kl. 0,5, Q:kl. 1 z interfejsem optycznym z ustawioną taryfą B21, oraz ustawionym okresem rozliczeniowym na 28 każdego miesiąca. Istniejący układ pomiarowy nie posiada układu synchronizacji czasu oraz zdalnej transmisji danych pomiarowych. 5. OPIS ROZWIĄZAŃ PROJEKTOWYCH. Projekt przewiduje przebudowę istniejącego układu pomiarowego i dostosowanie go do zwiększonej mocy przyłączeniowej dla I i II etapu zgodnie z wydanymi warunkami technicznymi. W tym celu należy zdemontować: istniejące przekładniki prądowe istniejące przekładniki napięciowe zabezpieczenia wtórne przekładników prądowych, licznik pomiarowy, listwę Ska i przewody łączące. Projektuje się montaż następujących elementów: W rozdzielni SN15kV stacji transformatorowej: - przekładników pomiarowych prądowych TPU60.11; 30/5; kl. 0,5; 5VA, FS5, I th =200I n, I dyn =2,5I th na moście szynowym w każdej z trzech faz. Przekładniki należy umieścić na wcześniej przygotowanej konstrukcji w miejscu istniejących dwóch przekładników prądowych przewidzianych do demontażu przystosowując również szynę środkowego toru prądowego. - przekładników pomiarowych napięciowych UMZ 24-1; 15: 3 / 0,1: 3; kl. 0,5; 2,5VA, oraz bezpieczników WBP-20, I n =0,5A, w podstawie PBPM-20.

11 Przekładniki napięciowe wraz z zabezpieczeniami należy umieścić w istniejącym polu nr 5 w miejscu istniejących przekładników przewidzianych do demontażu dobudowując konstrukcję do przekładnika na trzeci tor. W rozdzielni SN 15kV stacji transformatorowej na ścianie (w miejscu istniejącego układu pomiarowego przewidzianego do demontażu) zgodnie z rys. nr 1: - czterokwadrantowego licznika: Elster A x58/100V, 1(6)A, kl. 0,5 z ukł. synchronizacji czasu + Antena DCF-77 nr kat. WO OSL-1065T-V1H00 - moduł komunikacyjny: er oraz Kartę sim do era, którą dostarcza inwestor. ( er powinien umożliwiać przesyłanie danych pomiarowych do ENEA Operator Sp. z o.o. na wskazany przez ENEA Operator Sp. z o.o. serwer ftp, stronę www lub pocztą elektroniczną . Transmisja danych pomiarowych do ENEA Operator Sp. z o.o. z układu pomiaroworozliczeniowego powinna być realizowana w sposób off-line nie częściej niż 1 raz na dobę. Transmisja danych powinna być realizowana za pośrednictwem interfejsów szeregowych liczników energii elektrycznej lub rejestratorów. Urządzenia technologiczne systemów łączności powinny posiadać homologację ministerstwa właściwego ds. łączności, dopuszczającą do instalowania i użytkowania urządzeń na terenie RP.) - układu UPS: 630VA - listwę Ska-P1 - zabezpieczenia nadprądowe - barierę przepięciową FV 230 AC/DC Wszystkie wyżej wymienione urządzenia wykonać z możliwością plombowania. Dodatkowo pomiędzy polem pomiarowym nr 5 rozdzielni SN15kV a tablicą pomiarową należy ułożyć w przygotowanych wcześniej korytkach lub rurkach kable YKY 4x1,5mm 2 łączące przekładniki pomiarowe napięciowe z listwą SKa-P1, oraz 3x YKY 2x2,5mm 2 łączący przekładniki pomiarowe prądowe z listwą Ska-1. Pomiędzy licznikiem pomiarowym, a listwą Ska-P1 zastosować przewody DY o przekroju 1,5mm 2 dla toru napięciowego i DY 2,5mm 2 dla toru prądowego. Należy również dostosować istniejącą tablicę licznikową do projektowanego wyposażenia zgodnie z załączonym rysunkiem nr 2. Przed rozpoczęciem przebudowy licznik pomiarowy wraz z urządzeniem transmisji danych należy przekazać do ENEA Operator Sp. z o.o. OD Zielona Góra celem sprawdzenia poprawności ustawień. Należy zgłosić gotowość do sprawdzenia technicznego przebudowanego układu pomiarowego do ENEA Operator Sp. z o.o. OD Zielona Góra, oraz uzyskać pozytywne próby w zakresie przesyłania danych pomiarowych w uzgodnieniu z ENEA Operator Sp. z o.o. OD Zielona Góra.

12 Lista montażowa 1. Przekładniki TPU 60.11; 30/5; kl. 0,5; 5VA, FS5, I th =200I n, I dyn =2,5I th - 3szt. 2. Przekładniki UMZ 24-1; 15: 3 / 0,1: 3; kl. 0,5; 2,5VA - 3szt. 3. Podstawa bezpiecznikowa PBPM-20-3szt. 4. Wkładka bezpiecznikowa WBP-20, I n =0,5A - 3szt. 5. Elster A1500 nr kat. WO OSL-1065T-V1H00-1szt. 6. Antena DCF-77-1szt. 7. Moduł komunikacyjny: er - 1szt. 8. Układ UPS: 630VA - 1szt. 9. Listwa Ska-P1-1szt. 10. Listwa łączeniowa 1xZUG - 12szt. 11. FV 230 AC/DC - 1szt. 12. CLS6 B6/2-1szt. 13. CLS6 B10-1szt. 14. YKY 2x2,5mm2-24m 15. YKY 4x1,5mm2-8m 16. Obudowa S4+ - 1szt. 17. YDYżo 3x2,5mm2-10m 18. WT-00 10A - 1szt. 19. Przewody i mat. Pomocnicze - wg. potrzeb

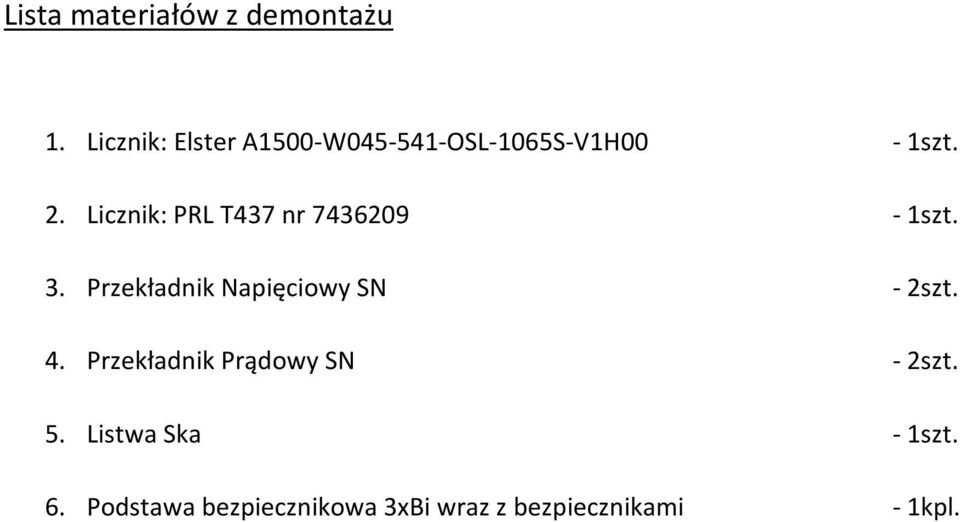

13 Lista materiałów z demontażu 1. Licznik: Elster A1500-W OSL-1065S-V1H00-1szt. 2. Licznik: PRL T437 nr szt. 3. Przekładnik Napięciowy SN - 2szt. 4. Przekładnik Prądowy SN - 2szt. 5. Listwa Ska - 1szt. 6. Podstawa bezpiecznikowa 3xBi wraz z bezpiecznikami - 1kpl.

14 3x AFL6-70mm² L-265 K-k "Drzonków" LHTCJ x AFL6-70mm² L-265 "Drzonków", K-k GPZ "Krośnieńska", pole nr 17 LHTCJ 24 2 L1, L2, L3 3x AFL6-70mm² L-250 K-k "Cmentarz", K-k GPZ "Braniborska", pole nr 28 LHTCJ 24 3 OW III 4 3x GZ Opracował Nr uprawnień Data Podpis mgr inż. Sobiesław Dybaś - 12/2012 mgr inż. Jacek Bieliński 40/91/ZG 12/2012 Projektował Nr uprawnień Data Podpis Przystosowanie układu pomiarowego do zwiększonego poboru mocy w stacji transformatorowej So-246 (Polsport WOSiR Drzonków) Skala Arkuszy Arkusz - 1 Tytuł opracowania Nr zadania Nr rysunku Schemat stacji - projektowany Tytuł rysunku Inwestor Wojewódzki Ośrodek Sportu i Rekreacji, Drzonków, ul. Olimpijska 20, Racula - elementy przystosować do plombowania - elementy projektowane Legenda: 3x UMZ 24-1; 15: 3 / 0,1: 3; kl.0,5; 2,5VA Zasilanie z rozdzielni nn sekcja 1 (Tr-1) pole nr 10 (wkładka WT-00 10A) 400kVA 400kVA Transf. nr 1 Transf. nr 2 B10 YKY 4x1,5mm2 L1 L2 L3 PBM BWMW 24/25A REZERWA UPS 630 VA 3x YKY 2x2,5mm2 DEHNrailM 2P 255 D B6/2 3xPBPM-20 3xWBP-20 In=0,5A PBM BWMW 24/25A Ska-P1 er Antena GSM OW III OR 4 OR 4 kwh kvarh DCF-77 Moc projektowana 600kW A W OSL T - V1H Tablica pomiarowa L3 OW III L2 3x TPU 60.11; 30/5; 5VA; kl.0,5; FS5; L1 Rozdzielnia SN 15kV

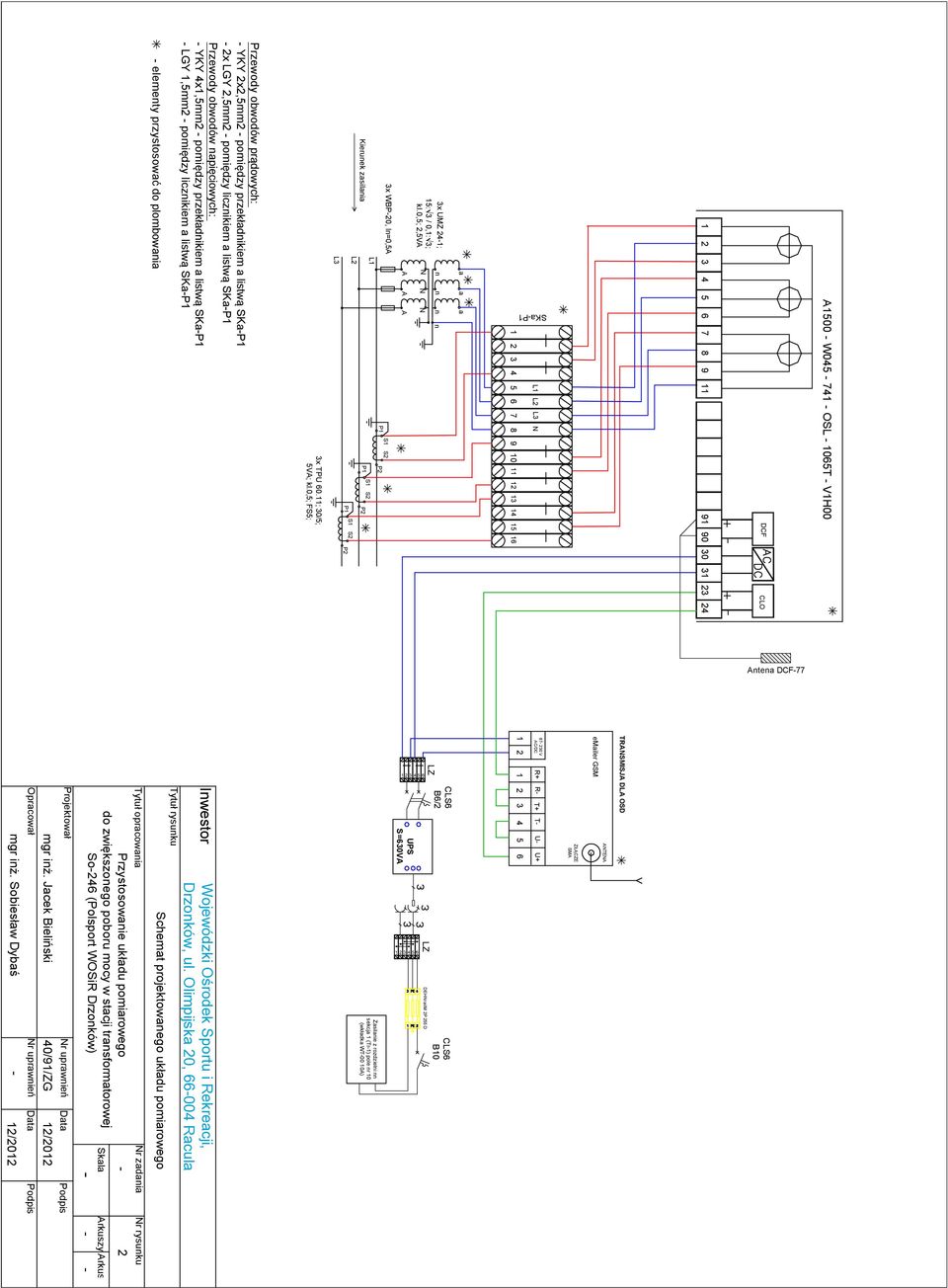

15 SKa-P1 A W OSL T - V1H00 DCF CLO L1 L2 L3 N a a a 3x UMZ 24-1; 15: 3 / 0,1: 3; kl.0,5; 2,5VA n N n n N N n A A A 3x WBP-20, In=0,5A L1 Kierunek zasilania L2 L3 S1 S2 P1 P2 S1 S2 P1 P2 S1 S2 P1 P2 3x TPU 60.11; 30/5; 5VA; kl.0,5; FS5; Przewody obwodów prądowych: - YKY 2x2,5mm2 - pomiędzy przekładnikiem a listwą SKa-P1-2x LGY 2,5mm2 - pomiędzy licznikiem a listwą SKa-P1 Przewody obwodów napięciowych: - YKY 4x1,5mm2 - pomiędzy przekładnikiem a listwą SKa-P1 - LGY 1,5mm2 - pomiędzy licznikiem a listwą SKa-P1 - elementy przystosować do plombowania Antena DCF-77 Opracował Nr uprawnień Data Podpis mgr inż. Sobiesław Dybaś - 12/2012 mgr inż. Jacek Bieliński 40/91/ZG 12/2012 Projektował Nr uprawnień Data Podpis Przystosowanie układu pomiarowego do zwiększonego poboru mocy w stacji transformatorowej So-246 (Polsport WOSiR Drzonków) Skala Arkuszy Arkusz - 2 Tytuł opracowania Nr zadania Nr rysunku Schemat projektowanego układu pomiarowego Tytuł rysunku Inwestor Wojewódzki Ośrodek Sportu i Rekreacji, Drzonków, ul. Olimpijska 20, Racula Zasilanie z rozdzielni nn sekcja 1 (Tr-1) pole nr 10 (wkładka WT-00 10A) UPS S=630VA DEHNrailM 2P 255 D LZ LZ CLS6 B6/2 CLS6 B V AC/DC R+ R- T+ T- U- U+ ZŁĄCZE SMA er GSM ANTENA TRANSMISJA DLA OSD

16 3x AFL6-70mm² L-265 K-k "Drzonków" LHTCJ x AFL6-70mm² L-265 "Drzonków", K-k GPZ "Krośnieńska", pole nr 17 LHTCJ 24 2 L1, L2, L3 3x AFL6-70mm² L-250 K-k "Cmentarz", K-k GPZ "Braniborska", pole nr 28 LHTCJ 24 3 OW III 4 3x GZ mgr inż. Sobiesław Dybaś - 12/2012 Opracował Nr uprawnień Data Podpis mgr inż. Jacek Bieliński 40/91/ZG Projektował Nr uprawnień Data 12/2012 Podpis Przystosowanie układu pomiarowego do zwiększonego poboru mocy w stacji transformatorowej So-246 (Polsport WOSiR Drzonków) Skala Arkuszy Arkusz - 3 Tytuł opracowania Nr zadania Nr rysunku Schemat stacji - stan istniejący Tytuł rysunku Inwestor Wojewódzki Ośrodek Sportu i Rekreacji, Drzonków, ul. Olimpijska 20, Racula 400kVA 400kVA Transf. nr 1 Transf. nr 2 L1 L2 L3 3xBi PBM BWMW PBM BWMW 24/25A REZERWA PBM BWMW 24/25A Ska OW III OR 4 OR 4 kwh kvarh Istniejąca moc umowna 300kW Elster A1500-W OSL-1065S-V1H00 3x58/100 1(6)A, P:kl. 0,5, Q:kl Tablica pomiarowa L3 OW III L2 L1 Rozdzielnia SN 15kV
