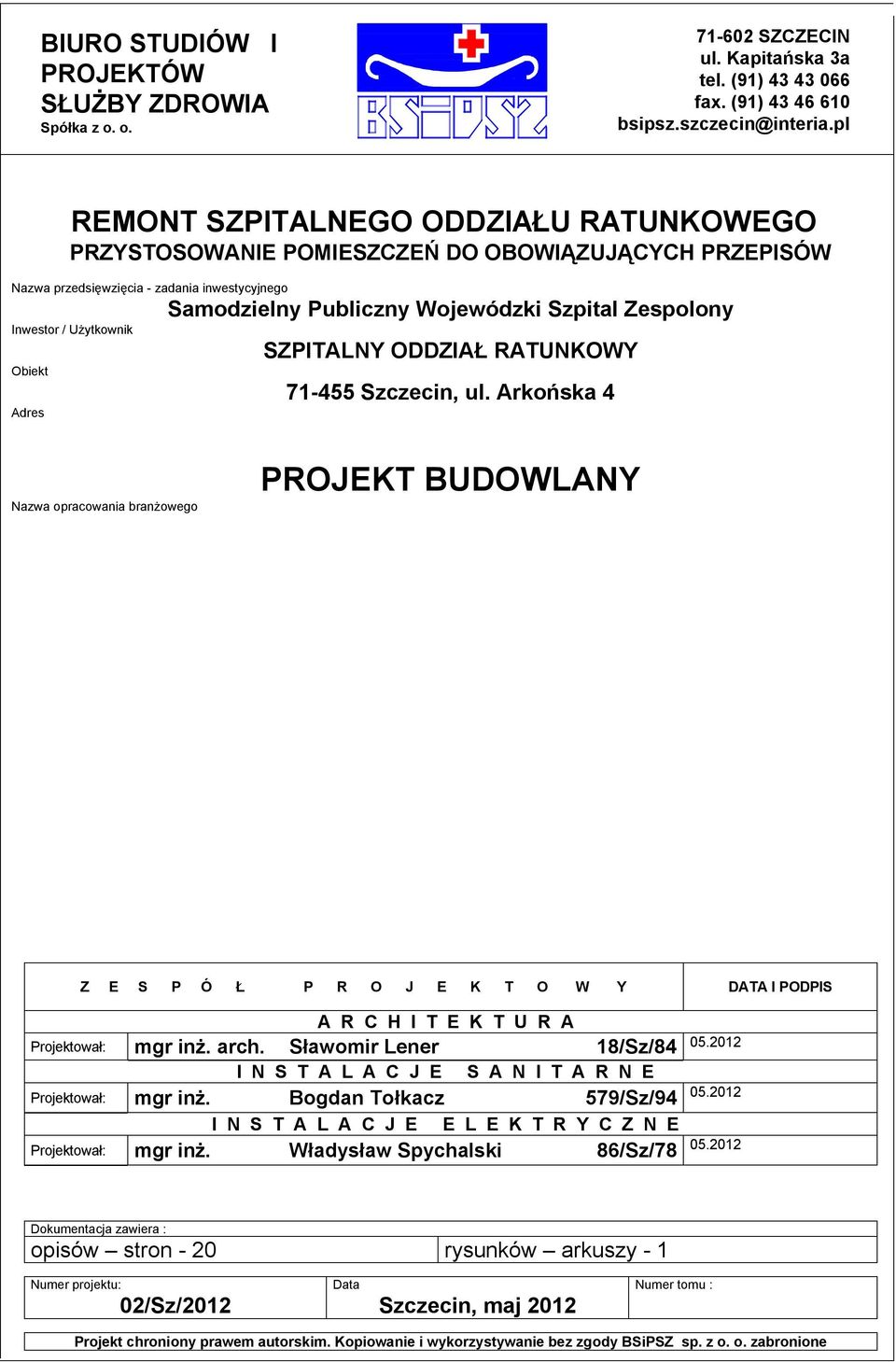

1 BIURO STUDIÓW I PROJEKTÓW SŁUŻBY ZDROWIA Spółka z o. o SZCZECIN ul. Kapitańska 3a tel. (91) fax. (91) bsipsz.szczecin@interia.pl REMONT SZPITALNEGO ODDZIAŁU RATUNKOWEGO PRZYSTOSOWANIE POMIESZCZEŃ DO OBOWIĄZUJĄCYCH PRZEPISÓW Nazwa przedsięwzięcia - zadania inwestycyjnego Samodzielny Publiczny Wojewódzki Szpital Zespolony Inwestor / Użytkownik SZPITALNY ODDZIAŁ RATUNKOWY Obiekt Szczecin, ul. Arkońska 4 Adres Nazwa opracowania branżowego PROJEKT BUDOWLANY Z E S P Ó Ł P R O J E K T O W Y DATA I PODPIS ARCHITEKTURA Projektował: mgr inż. arch. Sławomir Lener 18/Sz/ INSTALACJE SANITARNE Projektował: mgr inż. Bogdan Tołkacz 579/Sz/ INSTALACJE ELEKTRYCZNE Projektował: mgr inż. Władysław Spychalski 86/Sz/ Dokumentacja zawiera : opisów stron - 20 rysunków arkuszy - 1 Numer projektu: Data Numer tomu : 02/Sz/2012 Szczecin, maj 2012

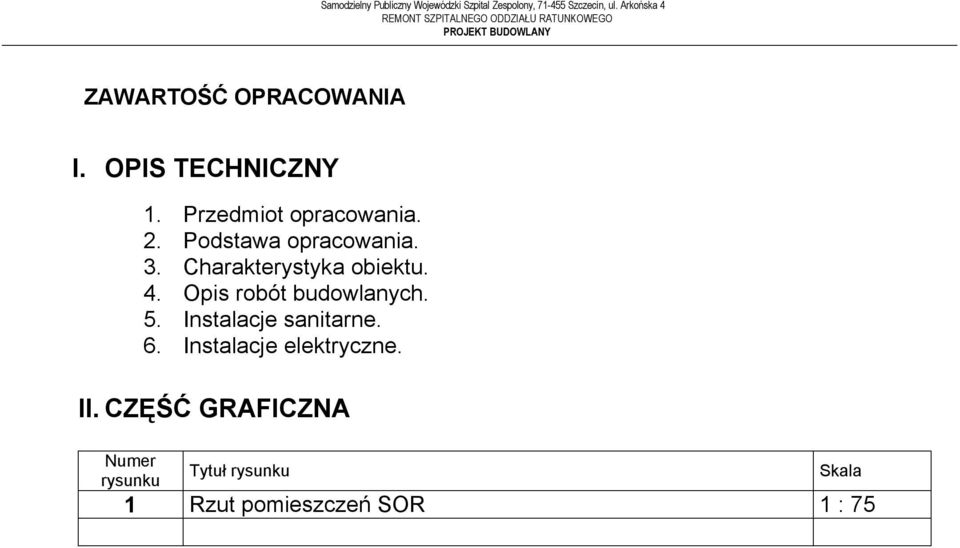

2 REMONT IT LNEGO ODD I Ł R TNO EGO ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Przedmiot opracowania. 2. Podstawa opracowania. 3. Charakterystyka obiektu. 4. Opis robót budowlanych. 5. Instalacje sanitarne. 6. Instalacje elektryczne. II. CZĘŚĆ GRAFICZNA Numer rysunku Tytuł rysunku Skala 1 Rzut pomieszczeń SOR 1 : 75

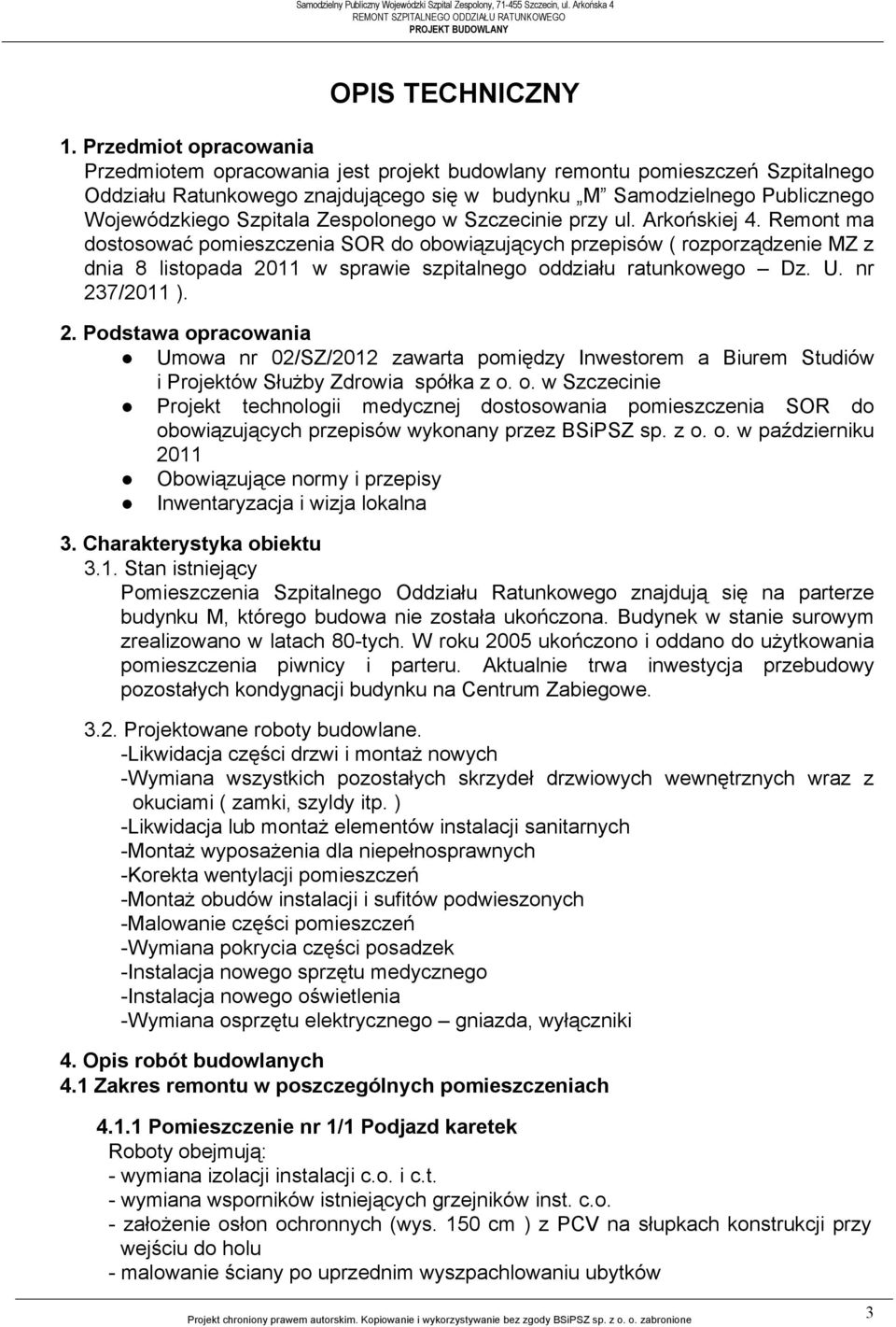

3 REMONT IT LNEGO ODD I Ł R TNO EGO OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany remontu pomieszczeń Szpitalnego Oddziału Ratunkowego znajdującego się w budynku M Samodzielnego Publicznego Wojewódzkiego Szpitala Zespolonego w Szczecinie przy ul. Arkońskiej 4. Remont ma dostosować pomieszczenia SOR do obowiązujących przepisów ( rozporządzenie MZ z dnia 8 listopada 2011 w sprawie szpitalnego oddziału ratunkowego Dz. U. nr 237/2011 ). 2. Podstawa opracowania Umowa nr 02/SZ/2012 zawarta pomiędzy Inwestorem a Biurem Studiów i Projektów Służby Zdrowia spółka z o. o. w Szczecinie Projekt technologii medycznej dostosowania pomieszczenia SOR do obowiązujących przepisów wykonany przez BSiPSZ sp. z o. o. w październiku 2011 Obowiązujące normy i przepisy Inwentaryzacja i wizja lokalna 3. Charakterystyka obiektu 3.1. Stan istniejący Pomieszczenia Szpitalnego Oddziału Ratunkowego znajdują się na parterze budynku M, którego budowa nie została ukończona. Budynek w stanie surowym zrealizowano w latach 80-tych. W roku 2005 ukończono i oddano do użytkowania pomieszczenia piwnicy i parteru. Aktualnie trwa inwestycja przebudowy pozostałych kondygnacji budynku na Centrum Zabiegowe Projektowane roboty budowlane. -Likwidacja części drzwi i montaż nowych -Wymiana wszystkich pozostałych skrzydeł drzwiowych wewnętrznych wraz z okuciami ( zamki, szyldy itp. ) -Likwidacja lub montaż elementów instalacji sanitarnych -Montaż wyposażenia dla niepełnosprawnych -Korekta wentylacji pomieszczeń -Montaż obudów instalacji i sufitów podwieszonych -Malowanie części pomieszczeń -Wymiana pokrycia części posadzek -Instalacja nowego sprzętu medycznego -Instalacja nowego oświetlenia -Wymiana osprzętu elektrycznego gniazda, wyłączniki 4. Opis robót budowlanych 4.1 Zakres remontu w poszczególnych pomieszczeniach Pomieszczenie nr 1/1 Podjazd karetek - wymiana izolacji instalacji c.o. i c.t. - wymiana wsporników istniejących grzejników inst. c.o. - założenie osłon ochronnych (wys. 150 cm ) z PCV na słupkach konstrukcji przy wejściu do holu - malowanie ściany po uprzednim wyszpachlowaniu ubytków

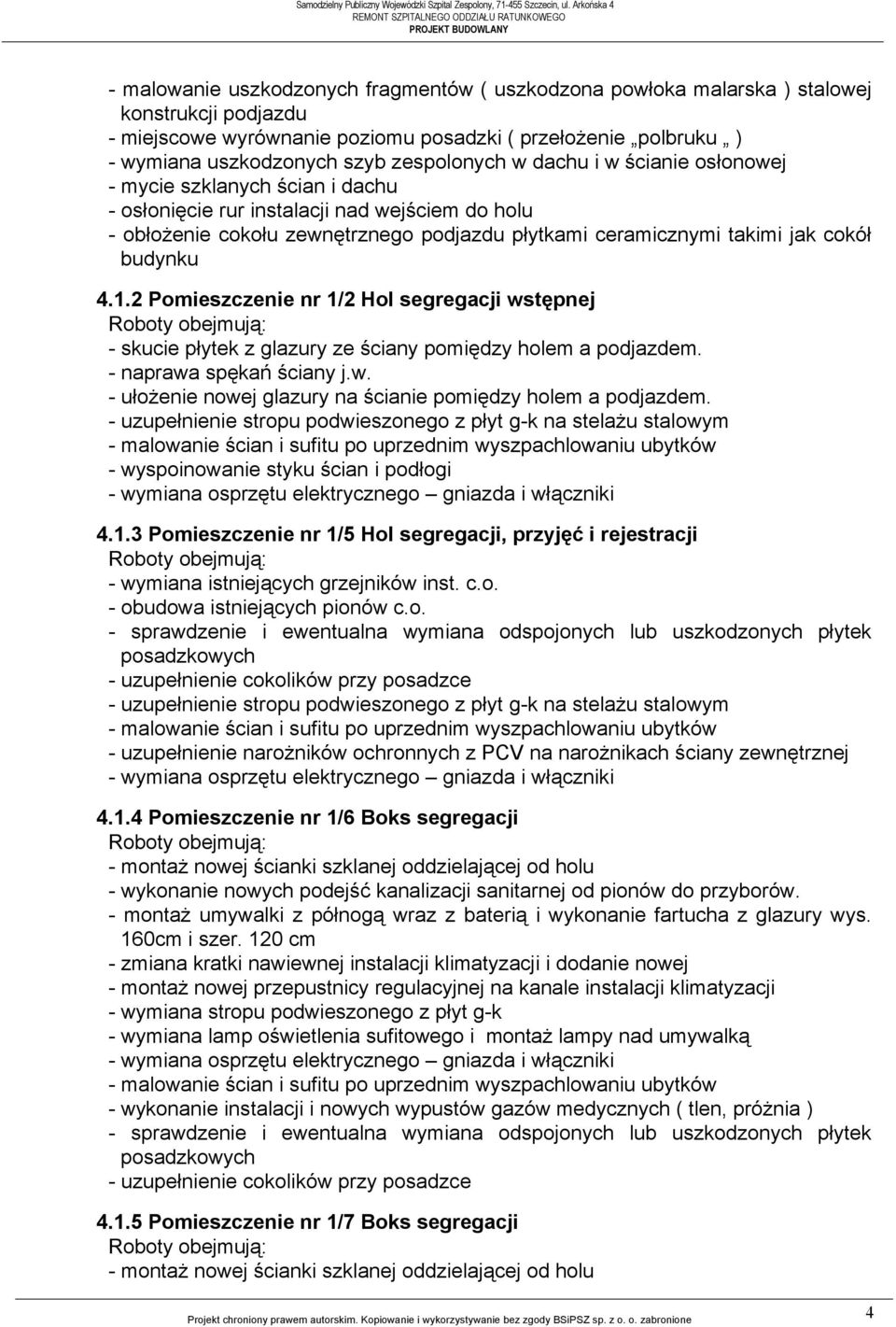

4 REMONT IT LNEGO ODD I Ł R TNO EGO - malowanie uszkodzonych fragmentów ( uszkodzona powłoka malarska ) stalowej konstrukcji podjazdu - miejscowe wyrównanie poziomu posadzki ( przełożenie polbruku ) - wymiana uszkodzonych szyb zespolonych w dachu i w ścianie osłonowej - mycie szklanych ścian i dachu - osłonięcie rur instalacji nad wejściem do holu - obłożenie cokołu zewnętrznego podjazdu płytkami ceramicznymi takimi jak cokół budynku Pomieszczenie nr 1/2 Hol segregacji wstępnej - skucie płytek z glazury ze ściany pomiędzy holem a podjazdem. - naprawa spękań ściany - ułożenie nowej glazury na ścianie pomiędzy holem a podjazdem. - uzupełnienie stropu podwieszonego z płyt g-k na stelażu stalowym - wyspoinowanie styku ścian i podłogi Pomieszczenie nr 1/5 Hol segregacji, przyjęć i rejestracji - wymiana istniejących grzejników inst. c.o. - obudowa istniejących pionów c.o. - sprawdzenie i ewentualna wymiana odspojonych lub uszkodzonych płytek posadzkowych - uzupełnienie cokolików przy posadzce - uzupełnienie stropu podwieszonego z płyt g-k na stelażu stalowym - uzupełnienie narożników ochronnych z PCV na narożnikach ściany zewnętrznej Pomieszczenie nr 1/6 Boks segregacji - montaż nowej ścianki szklanej oddzielającej od holu - wykonanie nowych podejść kanalizacji sanitarnej od pionów do przyborów. - montaż umywalki z półnogą wraz z baterią i wykonanie fartucha z glazury wys. 160cm i szer. 120 cm - zmiana kratki nawiewnej instalacji klimatyzacji i dodanie nowej - montaż nowej przepustnicy regulacyjnej na kanale instalacji klimatyzacji - wymiana stropu podwieszonego z płyt g-k - wymiana lamp oświetlenia sufitowego i montaż lampy nad umywalką - wykonanie instalacji i nowych wypustów gazów medycznych ( tlen, próżnia ) - sprawdzenie i ewentualna wymiana odspojonych lub uszkodzonych płytek posadzkowych - uzupełnienie cokolików przy posadzce Pomieszczenie nr 1/7 Boks segregacji - montaż nowej ścianki szklanej oddzielającej od holu

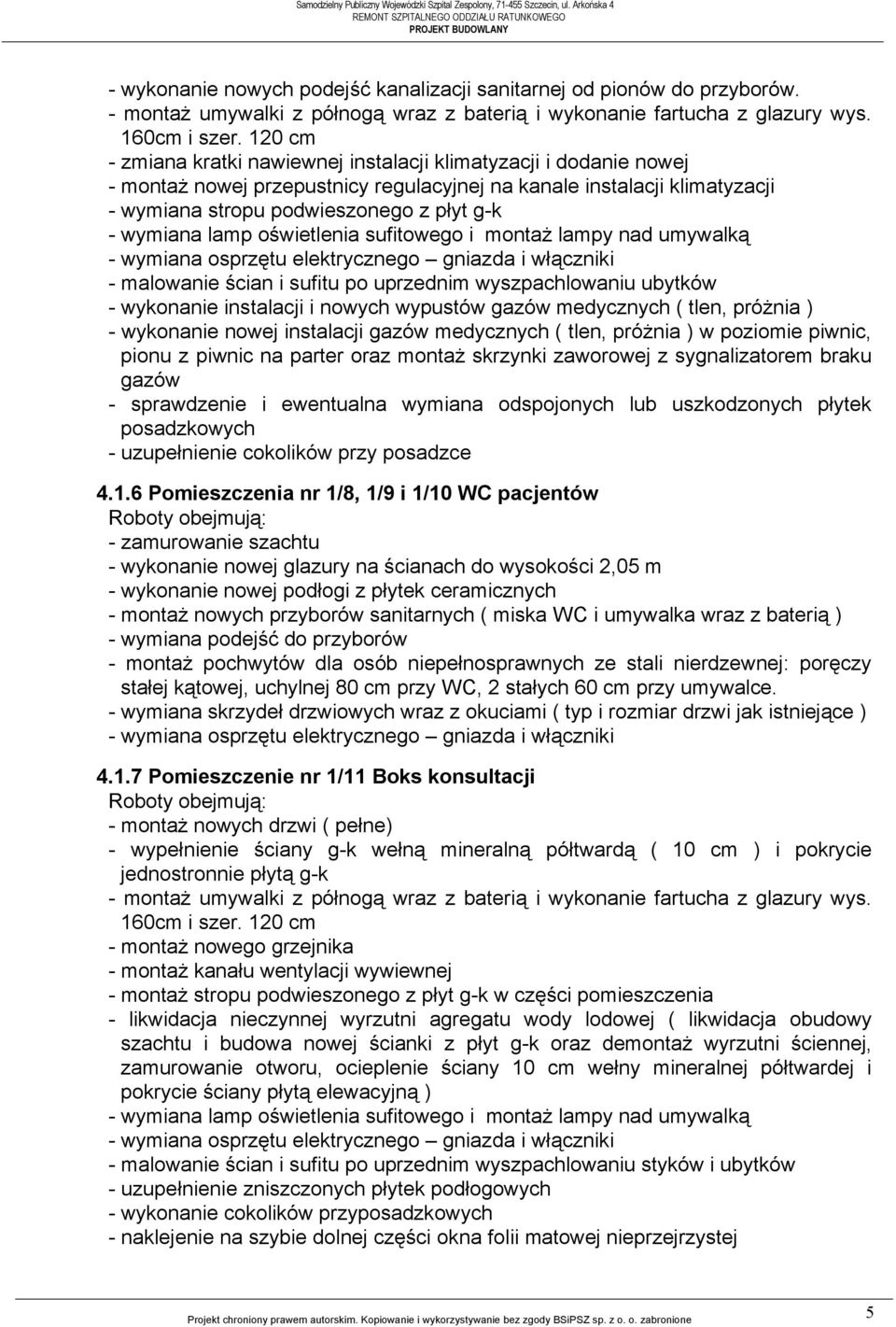

5 REMONT IT LNEGO ODD I Ł R TNO EGO - wykonanie nowych podejść kanalizacji sanitarnej od pionów do przyborów. - montaż umywalki z półnogą wraz z baterią i wykonanie fartucha z glazury wys. 160cm i szer. 120 cm - zmiana kratki nawiewnej instalacji klimatyzacji i dodanie nowej - montaż nowej przepustnicy regulacyjnej na kanale instalacji klimatyzacji - wymiana stropu podwieszonego z płyt g-k - wymiana lamp oświetlenia sufitowego i montaż lampy nad umywalką - wykonanie instalacji i nowych wypustów gazów medycznych ( tlen, próżnia ) - wykonanie nowej instalacji gazów medycznych ( tlen, próżnia ) w poziomie piwnic, pionu z piwnic na parter oraz montaż skrzynki zaworowej z sygnalizatorem braku gazów - sprawdzenie i ewentualna wymiana odspojonych lub uszkodzonych płytek posadzkowych - uzupełnienie cokolików przy posadzce Pomieszczenia nr 1/8, 1/9 i 1/10 WC pacjentów - zamurowanie szachtu - wykonanie nowej glazury na ścianach do wysokości 2,05 m - wykonanie nowej podłogi z płytek ceramicznych - montaż nowych przyborów sanitarnych ( miska WC i umywalka wraz z baterią ) - wymiana podejść do przyborów - montaż pochwytów dla osób niepełnosprawnych ze stali nierdzewnej: poręczy stałej kątowej, uchylnej 80 cm przy WC, 2 stałych 60 cm przy umywalce Pomieszczenie nr 1/11 Boks konsultacji - montaż nowych drzwi ( pełne) - wypełnienie ściany g-k wełną mineralną półtwardą ( 10 cm ) i pokrycie jednostronnie płytą g-k - montaż umywalki z półnogą wraz z baterią i wykonanie fartucha z glazury wys. 160cm i szer. 120 cm - montaż nowego grzejnika - montaż kanału wentylacji wywiewnej - montaż stropu podwieszonego z płyt g-k w części pomieszczenia - likwidacja nieczynnej wyrzutni agregatu wody lodowej ( likwidacja obudowy szachtu i budowa nowej ścianki z płyt g-k oraz demontaż wyrzutni ściennej, zamurowanie otworu, ocieplenie ściany 10 cm wełny mineralnej półtwardej i pokrycie ściany płytą elewacyjną ) - wymiana lamp oświetlenia sufitowego i montaż lampy nad umywalką - malowanie ścian i sufitu po uprzednim wyszpachlowaniu styków i ubytków - uzupełnienie zniszczonych płytek podłogowych - wykonanie cokolików przyposadzkowych - naklejenie na szybie dolnej części okna folii matowej nieprzejrzystej

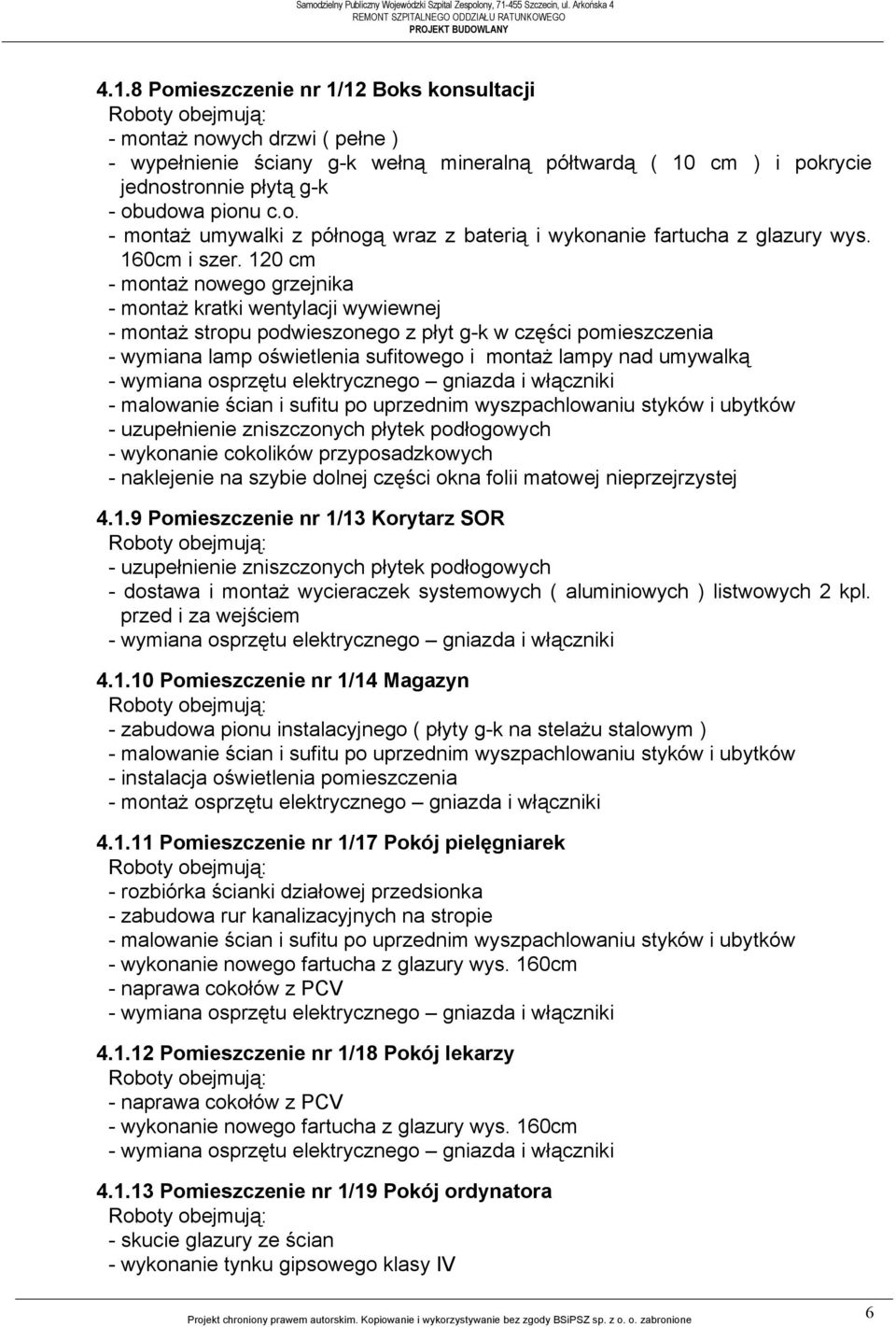

6 REMONT IT LNEGO ODD I Ł R TNO EGO Pomieszczenie nr 1/12 Boks konsultacji - montaż nowych drzwi ( pełne ) - wypełnienie ściany g-k wełną mineralną półtwardą ( 10 cm ) i pokrycie jednostronnie płytą g-k - obudowa pionu c.o. - montaż umywalki z półnogą wraz z baterią i wykonanie fartucha z glazury wys. 160cm i szer. 120 cm - montaż nowego grzejnika - montaż kratki wentylacji wywiewnej - montaż stropu podwieszonego z płyt g-k w części pomieszczenia - wymiana lamp oświetlenia sufitowego i montaż lampy nad umywalką - malowanie ścian i sufitu po uprzednim wyszpachlowaniu styków i ubytków - uzupełnienie zniszczonych płytek podłogowych - wykonanie cokolików przyposadzkowych - naklejenie na szybie dolnej części okna folii matowej nieprzejrzystej Pomieszczenie nr 1/13 Korytarz SOR - uzupełnienie zniszczonych płytek podłogowych - dostawa i montaż wycieraczek systemowych ( aluminiowych ) listwowych 2 kpl. przed i za wejściem Pomieszczenie nr 1/14 Magazyn - zabudowa pionu instalacyjnego ( płyty g-k na stelażu stalowym ) - malowanie ścian i sufitu po uprzednim wyszpachlowaniu styków i ubytków - instalacja oświetlenia pomieszczenia - montaż osprzętu elektrycznego gniazda i włączniki Pomieszczenie nr 1/17 Pokój pielęgniarek - rozbiórka ścianki działowej przedsionka - zabudowa rur kanalizacyjnych na stropie - malowanie ścian i sufitu po uprzednim wyszpachlowaniu styków i ubytków - wykonanie nowego fartucha z glazury wys. 160cm - naprawa cokołów z PCV Pomieszczenie nr 1/18 Pokój lekarzy - naprawa cokołów z PCV - wykonanie nowego fartucha z glazury wys. 160cm Pomieszczenie nr 1/19 Pokój ordynatora - skucie glazury ze ścian - wykonanie tynku gipsowego klasy IV

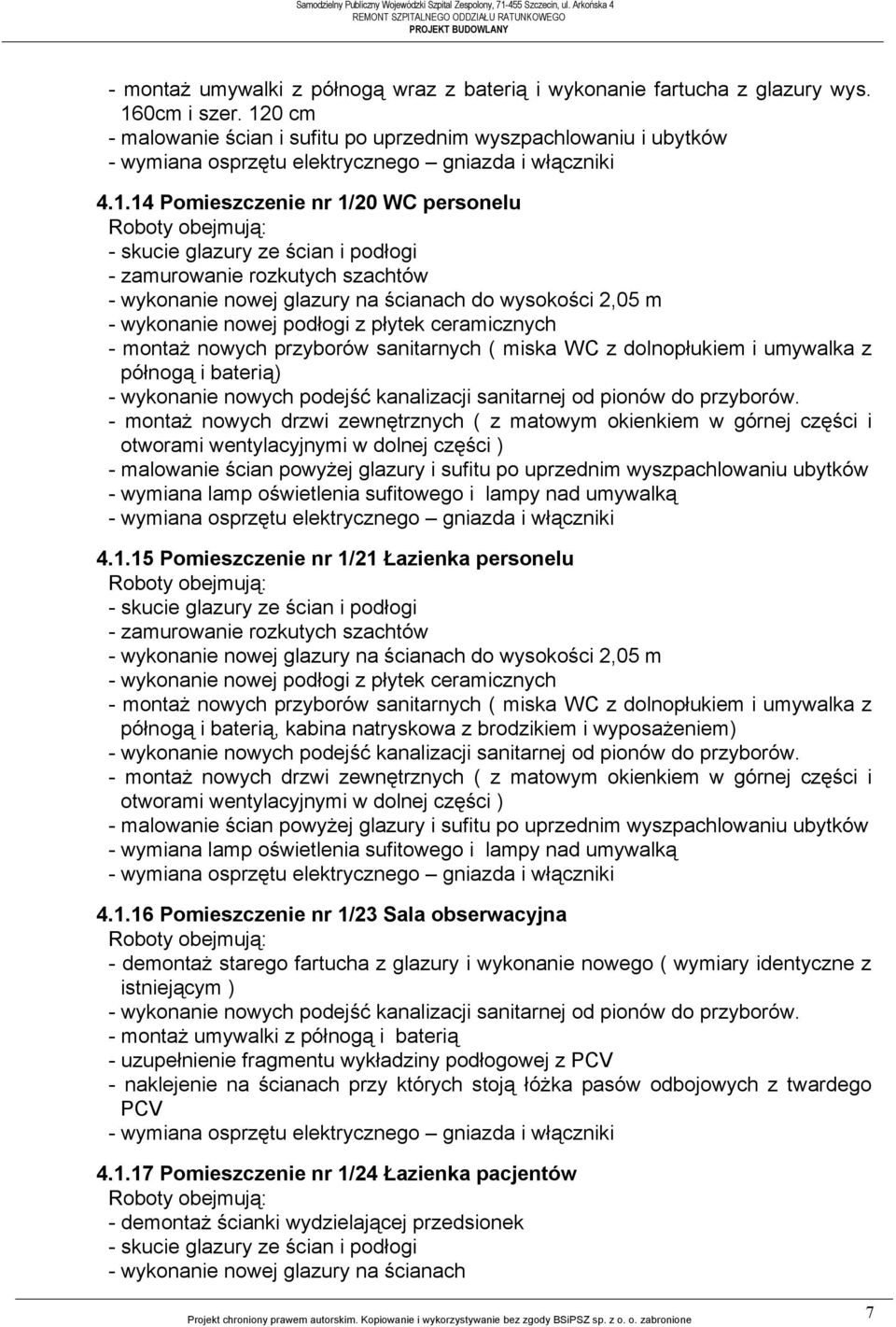

7 REMONT IT LNEGO ODD I Ł R TNO EGO - montaż umywalki z półnogą wraz z baterią i wykonanie fartucha z glazury wys. 160cm i szer. 120 cm - malowanie ścian i sufitu po uprzednim wyszpachlowaniu i ubytków Pomieszczenie nr 1/20 WC personelu - skucie glazury ze ścian i podłogi - zamurowanie rozkutych szachtów - wykonanie nowej glazury na ścianach do wysokości 2,05 m - wykonanie nowej podłogi z płytek ceramicznych - montaż nowych przyborów sanitarnych ( miska WC z dolnopłukiem i umywalka z półnogą i baterią) - wykonanie nowych podejść kanalizacji sanitarnej od pionów do przyborów. - montaż nowych drzwi zewnętrznych ( z matowym okienkiem w górnej części i otworami wentylacyjnymi w dolnej części ) - malowanie ścian powyżej glazury i sufitu po uprzednim wyszpachlowaniu ubytków - wymiana lamp oświetlenia sufitowego i lampy nad umywalką Pomieszczenie nr 1/21 Łazienka personelu - skucie glazury ze ścian i podłogi - zamurowanie rozkutych szachtów - wykonanie nowej glazury na ścianach do wysokości 2,05 m - wykonanie nowej podłogi z płytek ceramicznych - montaż nowych przyborów sanitarnych ( miska WC z dolnopłukiem i umywalka z półnogą i baterią, kabina natryskowa z brodzikiem i wyposażeniem) - wykonanie nowych podejść kanalizacji sanitarnej od pionów do przyborów. - montaż nowych drzwi zewnętrznych ( z matowym okienkiem w górnej części i otworami wentylacyjnymi w dolnej części ) - malowanie ścian powyżej glazury i sufitu po uprzednim wyszpachlowaniu ubytków - wymiana lamp oświetlenia sufitowego i lampy nad umywalką Pomieszczenie nr 1/23 Sala obserwacyjna - demontaż starego fartucha z glazury i wykonanie nowego ( wymiary identyczne z istniejącym ) - wykonanie nowych podejść kanalizacji sanitarnej od pionów do przyborów. - montaż umywalki z półnogą i baterią - uzupełnienie fragmentu wykładziny podłogowej z PCV - naklejenie na ścianach przy których stoją łóżka pasów odbojowych z twardego PCV Pomieszczenie nr 1/24 Łazienka pacjentów - demontaż ścianki wydzielającej przedsionek - skucie glazury ze ścian i podłogi - wykonanie nowej glazury na ścianach

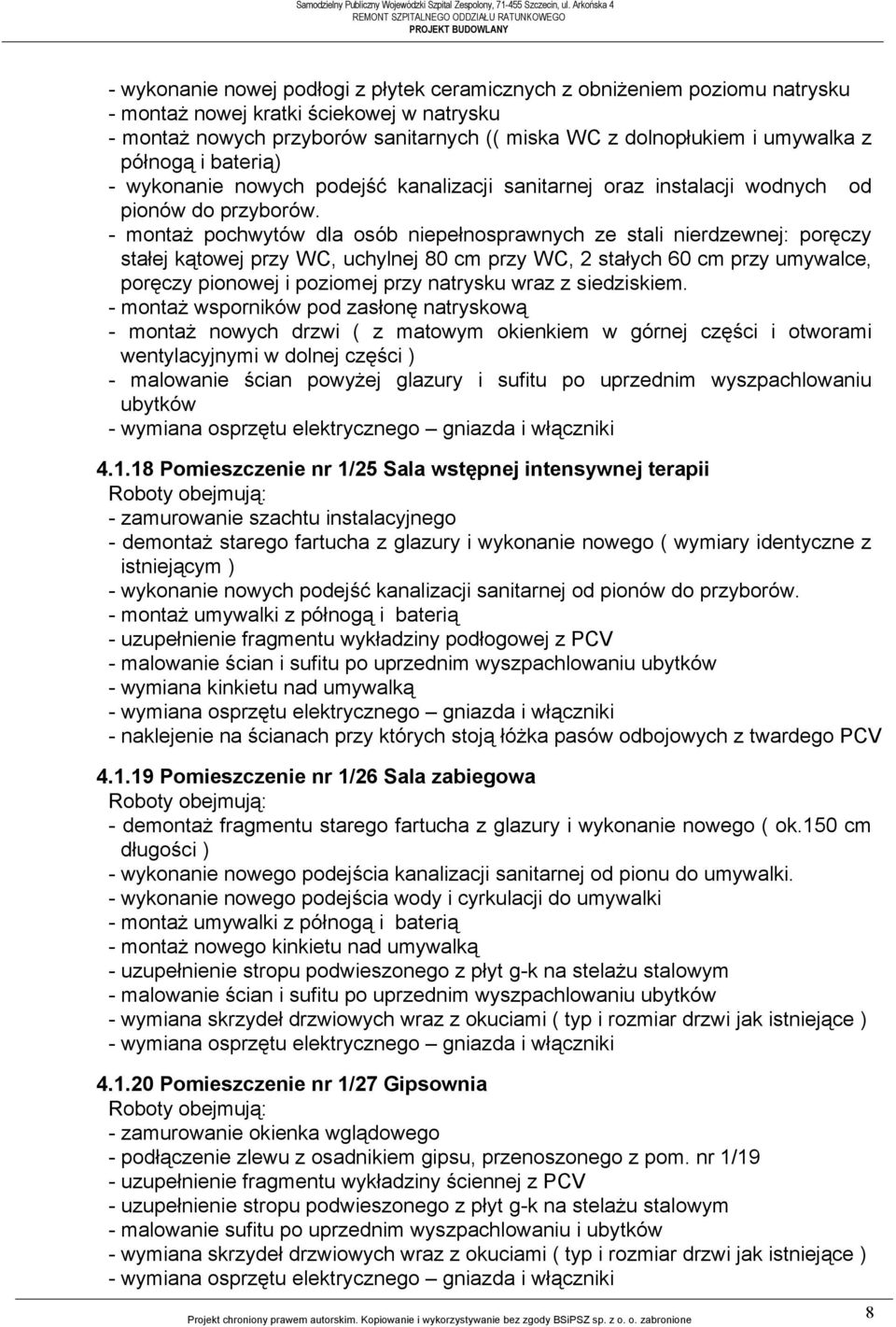

8 REMONT IT LNEGO ODD I Ł R TNO EGO - wykonanie nowej podłogi z płytek ceramicznych z obniżeniem poziomu natrysku - montaż nowej kratki ściekowej w natrysku - montaż nowych przyborów sanitarnych (( miska WC z dolnopłukiem i umywalka z półnogą i baterią) - wykonanie nowych podejść kanalizacji sanitarnej oraz instalacji wodnych od pionów do przyborów. - montaż pochwytów dla osób niepełnosprawnych ze stali nierdzewnej: poręczy stałej kątowej przy WC, uchylnej 80 cm przy WC, 2 stałych 60 cm przy umywalce, poręczy pionowej i poziomej przy natrysku wraz z siedziskiem. - montaż wsporników pod zasłonę natryskową - montaż nowych drzwi ( z matowym okienkiem w górnej części i otworami wentylacyjnymi w dolnej części ) - malowanie ścian powyżej glazury i sufitu po uprzednim wyszpachlowaniu ubytków Pomieszczenie nr 1/25 Sala wstępnej intensywnej terapii - zamurowanie szachtu instalacyjnego - demontaż starego fartucha z glazury i wykonanie nowego ( wymiary identyczne z istniejącym ) - wykonanie nowych podejść kanalizacji sanitarnej od pionów do przyborów. - montaż umywalki z półnogą i baterią - uzupełnienie fragmentu wykładziny podłogowej z PCV - wymiana kinkietu nad umywalką - naklejenie na ścianach przy których stoją łóżka pasów odbojowych z twardego PCV Pomieszczenie nr 1/26 Sala zabiegowa - demontaż fragmentu starego fartucha z glazury i wykonanie nowego ( ok.150 cm długości ) - wykonanie nowego podejścia kanalizacji sanitarnej od pionu do umywalki. - wykonanie nowego podejścia wody i cyrkulacji do umywalki - montaż umywalki z półnogą i baterią - montaż nowego kinkietu nad umywalką - uzupełnienie stropu podwieszonego z płyt g-k na stelażu stalowym Pomieszczenie nr 1/27 Gipsownia - zamurowanie okienka wglądowego - podłączenie zlewu z osadnikiem gipsu, przenoszonego z pom. nr 1/19 - uzupełnienie fragmentu wykładziny ściennej z PCV - uzupełnienie stropu podwieszonego z płyt g-k na stelażu stalowym - malowanie sufitu po uprzednim wyszpachlowaniu i ubytków

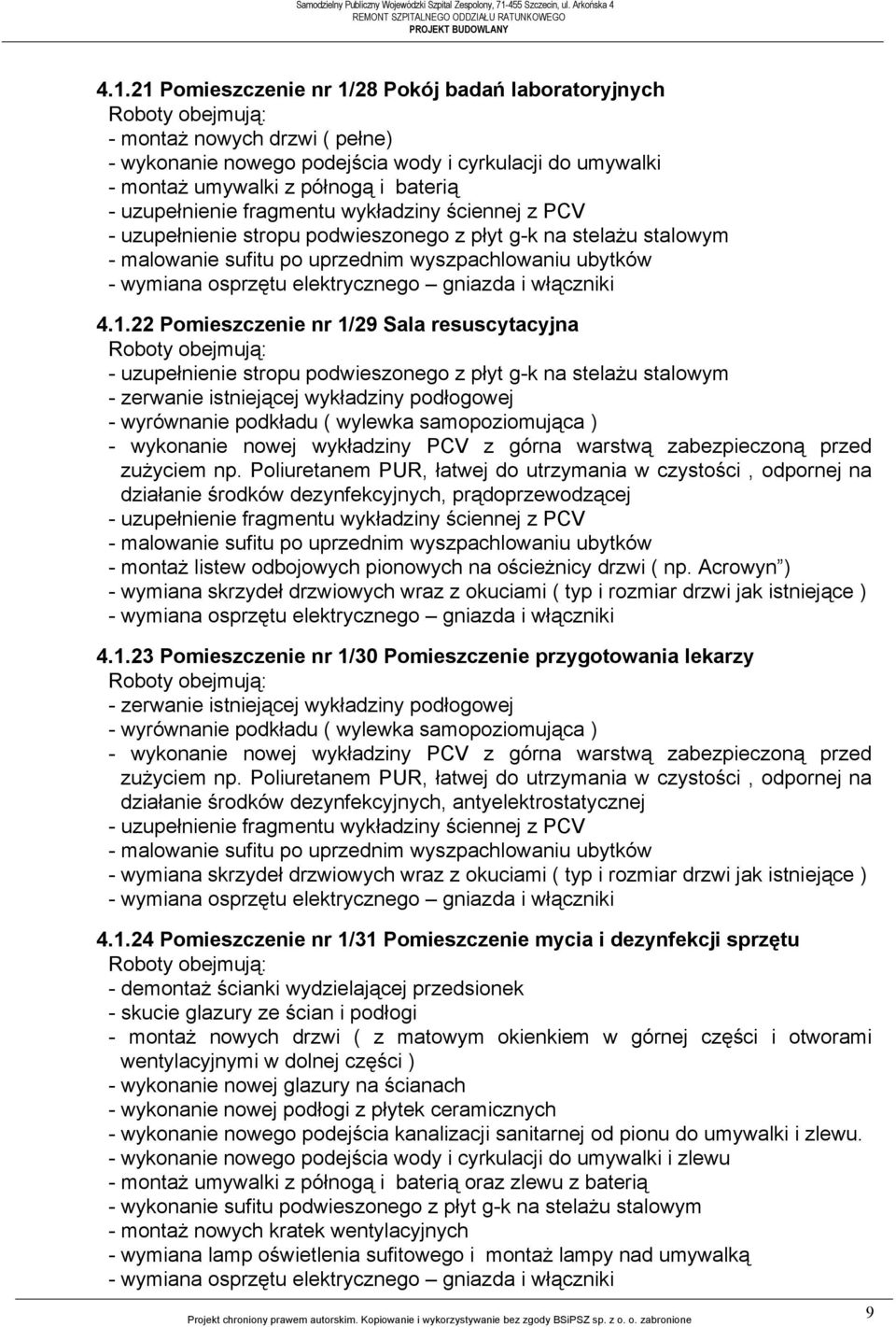

9 REMONT IT LNEGO ODD I Ł R TNO EGO Pomieszczenie nr 1/28 Pokój badań laboratoryjnych - montaż nowych drzwi ( pełne) - wykonanie nowego podejścia wody i cyrkulacji do umywalki - montaż umywalki z półnogą i baterią - uzupełnienie fragmentu wykładziny ściennej z PCV - uzupełnienie stropu podwieszonego z płyt g-k na stelażu stalowym - malowanie sufitu po uprzednim wyszpachlowaniu ubytków Pomieszczenie nr 1/29 Sala resuscytacyjna - uzupełnienie stropu podwieszonego z płyt g-k na stelażu stalowym - zerwanie istniejącej wykładziny podłogowej - wyrównanie podkładu ( wylewka samopoziomująca ) - wykonanie nowej wykładziny PCV z górna warstwą zabezpieczoną przed zużyciem np. Poliuretanem PUR, łatwej do utrzymania w czystości, odpornej na działanie środków dezynfekcyjnych, prądoprzewodzącej - uzupełnienie fragmentu wykładziny ściennej z PCV - malowanie sufitu po uprzednim wyszpachlowaniu ubytków - montaż listew odbojowych pionowych na ościeżnicy drzwi ( np. Acrowyn ) Pomieszczenie nr 1/30 Pomieszczenie przygotowania lekarzy - zerwanie istniejącej wykładziny podłogowej - wyrównanie podkładu ( wylewka samopoziomująca ) - wykonanie nowej wykładziny PCV z górna warstwą zabezpieczoną przed zużyciem np. Poliuretanem PUR, łatwej do utrzymania w czystości, odpornej na działanie środków dezynfekcyjnych, antyelektrostatycznej - uzupełnienie fragmentu wykładziny ściennej z PCV - malowanie sufitu po uprzednim wyszpachlowaniu ubytków Pomieszczenie nr 1/31 Pomieszczenie mycia i dezynfekcji sprzętu - demontaż ścianki wydzielającej przedsionek - skucie glazury ze ścian i podłogi - montaż nowych drzwi ( z matowym okienkiem w górnej części i otworami wentylacyjnymi w dolnej części ) - wykonanie nowej glazury na ścianach - wykonanie nowej podłogi z płytek ceramicznych - wykonanie nowego podejścia kanalizacji sanitarnej od pionu do umywalki i zlewu. - wykonanie nowego podejścia wody i cyrkulacji do umywalki i zlewu - montaż umywalki z półnogą i baterią oraz zlewu z baterią - wykonanie sufitu podwieszonego z płyt g-k na stelażu stalowym - montaż nowych kratek wentylacyjnych - wymiana lamp oświetlenia sufitowego i montaż lampy nad umywalką

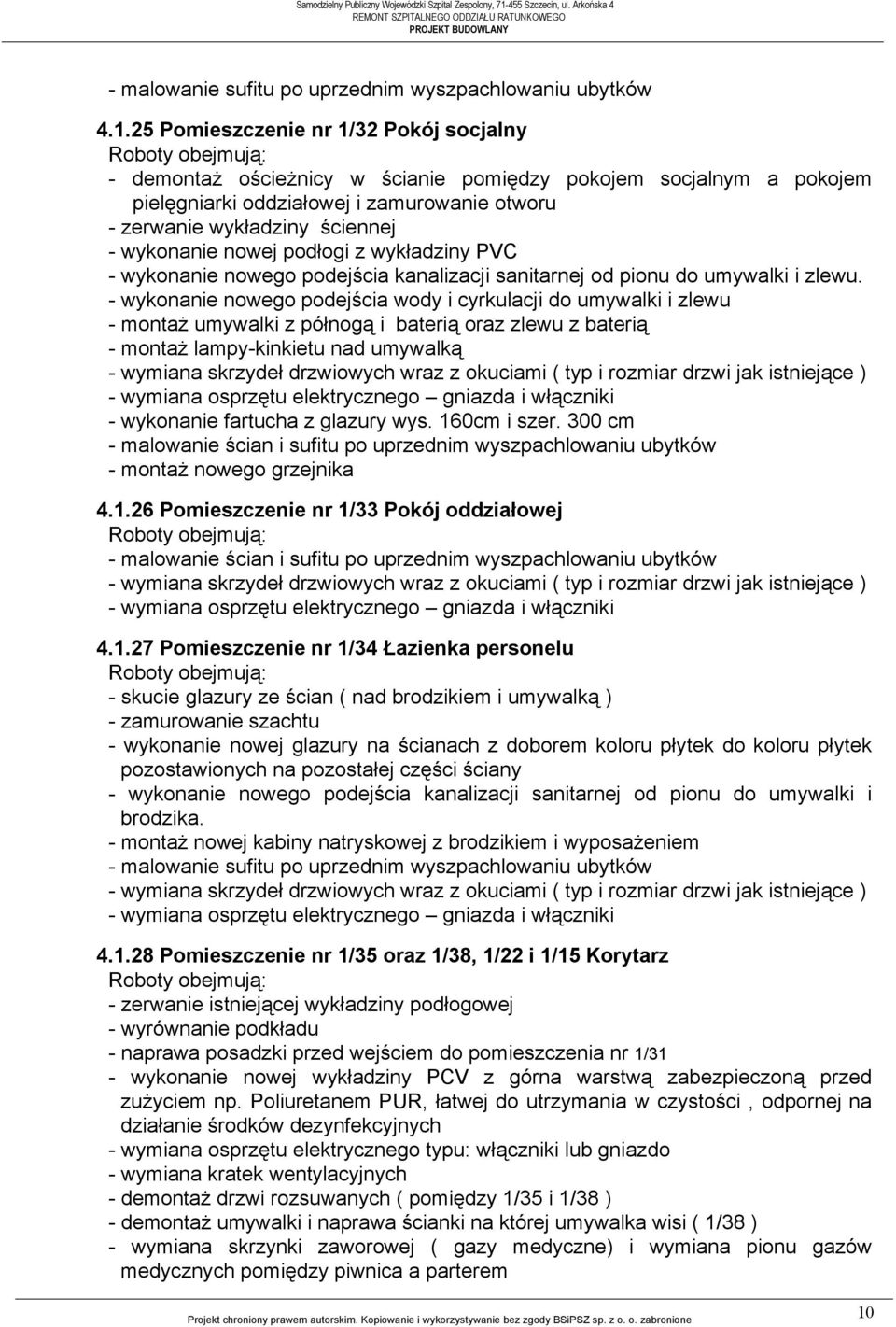

10 REMONT IT LNEGO ODD I Ł R TNO EGO - malowanie sufitu po uprzednim wyszpachlowaniu ubytków Pomieszczenie nr 1/32 Pokój socjalny - demontaż ościeżnicy w ścianie pomiędzy pokojem socjalnym a pokojem pielęgniarki oddziałowej i zamurowanie otworu - zerwanie wykładziny ściennej - wykonanie nowej podłogi z wykładziny P - wykonanie nowego podejścia kanalizacji sanitarnej od pionu do umywalki i zlewu. - wykonanie nowego podejścia wody i cyrkulacji do umywalki i zlewu - montaż umywalki z półnogą i baterią oraz zlewu z baterią - montaż lampy-kinkietu nad umywalką - wykonanie fartucha z glazury wys. 160cm i szer. 300 cm - montaż nowego grzejnika Pomieszczenie nr 1/33 Pokój oddziałowej Pomieszczenie nr 1/34 Łazienka personelu - skucie glazury ze ścian ( nad brodzikiem i umywalką ) - zamurowanie szachtu - wykonanie nowej glazury na ścianach z doborem koloru płytek do koloru płytek pozostawionych na pozostałej części ściany - wykonanie nowego podejścia kanalizacji sanitarnej od pionu do umywalki i brodzika. - montaż nowej kabiny natryskowej z brodzikiem i wyposażeniem - malowanie sufitu po uprzednim wyszpachlowaniu ubytków Pomieszczenie nr 1/35 oraz 1/38, 1/22 i 1/15 Korytarz - zerwanie istniejącej wykładziny podłogowej - wyrównanie podkładu - naprawa posadzki przed wejściem do pomieszczenia nr 1/31 - wykonanie nowej wykładziny PCV z górna warstwą zabezpieczoną przed zużyciem np. Poliuretanem PUR, łatwej do utrzymania w czystości, odpornej na działanie środków dezynfekcyjnych - wymiana osprzętu elektrycznego typu: włączniki lub gniazdo - wymiana kratek wentylacyjnych - demontaż drzwi rozsuwanych ( pomiędzy 1/35 i 1/38 ) - demontaż umywalki i naprawa ścianki na której umywalka wisi ( 1/38 ) - wymiana skrzynki zaworowej ( gazy medyczne) i wymiana pionu gazów medycznych pomiędzy piwnica a parterem

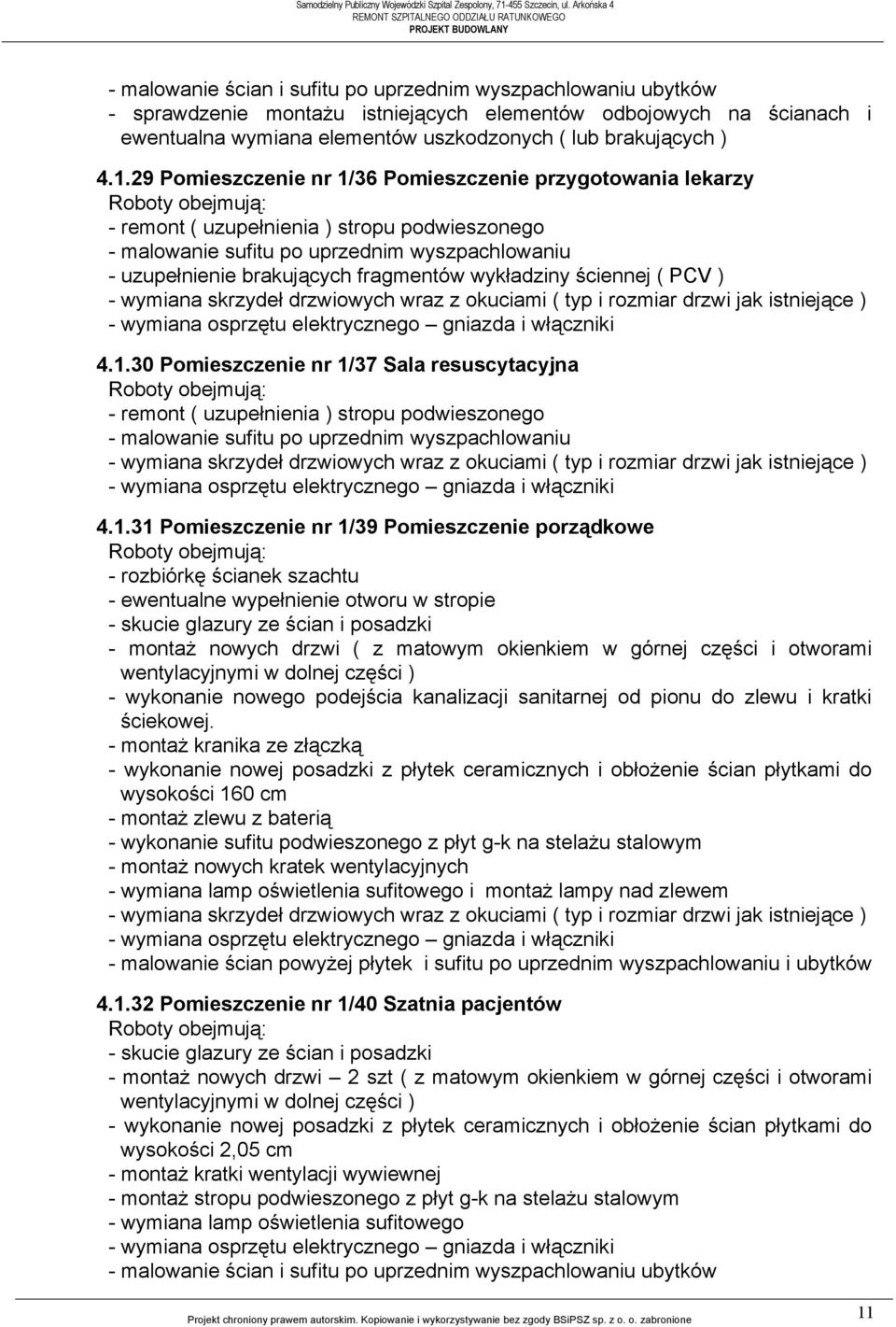

11 REMONT IT LNEGO ODD I Ł R TNO EGO - sprawdzenie montażu istniejących elementów odbojowych na ścianach i ewentualna wymiana elementów uszkodzonych ( lub brakujących ) Pomieszczenie nr 1/36 Pomieszczenie przygotowania lekarzy - remont ( uzupełnienia ) stropu podwieszonego - malowanie sufitu po uprzednim wyszpachlowaniu - uzupełnienie brakujących fragmentów wykładziny ściennej ( PCV ) Pomieszczenie nr 1/37 Sala resuscytacyjna - remont ( uzupełnienia ) stropu podwieszonego - malowanie sufitu po uprzednim wyszpachlowaniu Pomieszczenie nr 1/39 Pomieszczenie porządkowe - rozbiórkę ścianek szachtu - ewentualne wypełnienie otworu w stropie - skucie glazury ze ścian i posadzki - montaż nowych drzwi ( z matowym okienkiem w górnej części i otworami wentylacyjnymi w dolnej części ) - wykonanie nowego podejścia kanalizacji sanitarnej od pionu do zlewu i kratki ściekowej. - montaż kranika ze złączką - wykonanie nowej posadzki z płytek ceramicznych i obłożenie ścian płytkami do wysokości 160 cm - montaż zlewu z baterią - wykonanie sufitu podwieszonego z płyt g-k na stelażu stalowym - montaż nowych kratek wentylacyjnych - wymiana lamp oświetlenia sufitowego i montaż lampy nad zlewem - malowanie ścian powyżej płytek i sufitu po uprzednim wyszpachlowaniu i ubytków Pomieszczenie nr 1/40 Szatnia pacjentów - skucie glazury ze ścian i posadzki - montaż nowych drzwi 2 szt ( z matowym okienkiem w górnej części i otworami wentylacyjnymi w dolnej części ) - wykonanie nowej posadzki z płytek ceramicznych i obłożenie ścian płytkami do wysokości 2,05 cm - montaż kratki wentylacji wywiewnej - montaż stropu podwieszonego z płyt g-k na stelażu stalowym - wymiana lamp oświetlenia sufitowego

12 REMONT IT LNEGO ODD I Ł R TNO EGO - montaż nowego grzejnika Pomieszczenie nr 1/41 Łazienka pacjentów - skucie glazury ze ścian i podłogi - wykonanie nowej glazury na ścianach - wykonanie nowej podłogi z płytek ceramicznych z obniżeniem poziomu natrysku - montaż nowej kratki ściekowej w natrysku - montaż nowych przyborów sanitarnych ( miska WC i umywalka ) - montaż pochwytów dla osób niepełnosprawnych ze stali nierdzewnej: poręczy stałej kątowej przy WC, uchylnej 80 cm przy WC, 2 stałych 60 cm przy umywalce, poręczy pionowej i poziomej przy natrysku wraz z siedziskiem. - montaż wentylatora kanałowego wywiewnego o wydajności min. 50m 3 /h - montaż wsporników pod zasłonę natryskową - wymiana lamp oświetlenia sufitowego - malowanie sufitu po uprzednim wyszpachlowaniu ubytków - montaż nowego grzejnika Pomieszczenie nr 1/42 Magazyn brudny Pomieszczenie nr 1/43 Magazyn brudny - montaż nowych przyborów sanitarnych ( zlew i umywalka ) - wykonanie nowej glazury na ścianach - montaż wentylatora kanałowego wywiewnego o wydajności min. 80m 3 /h - montaż stropu podwieszonego z płyt g-k - wymiana lamp oświetlenia sufitowego - malowanie sufitu po uprzednim wyszpachlowaniu ubytków Pomieszczenie nr 1/44 Kabina przygotowania pacjenta - skucie tynków ze ścian - wykonanie nowej posadzki z wykładziny P - wykonanie ścianki oddzielającej kabinę od korytarza i gabinetu wraz z montażem drzwi ochronnych i drzwi zwykłych - montaż wentylatora kanałowego wywiewnego o wydajności min. 60m 3 /h - wykonanie stropu podwieszonego z płyt g-k - wymiana lamp oświetlenia sufitowego Pomieszczenie nr 1/45 Pomieszczenie aparatu RTG - demontaż ścianki działowej - demontaż istniejących kanałów klimatyzacji

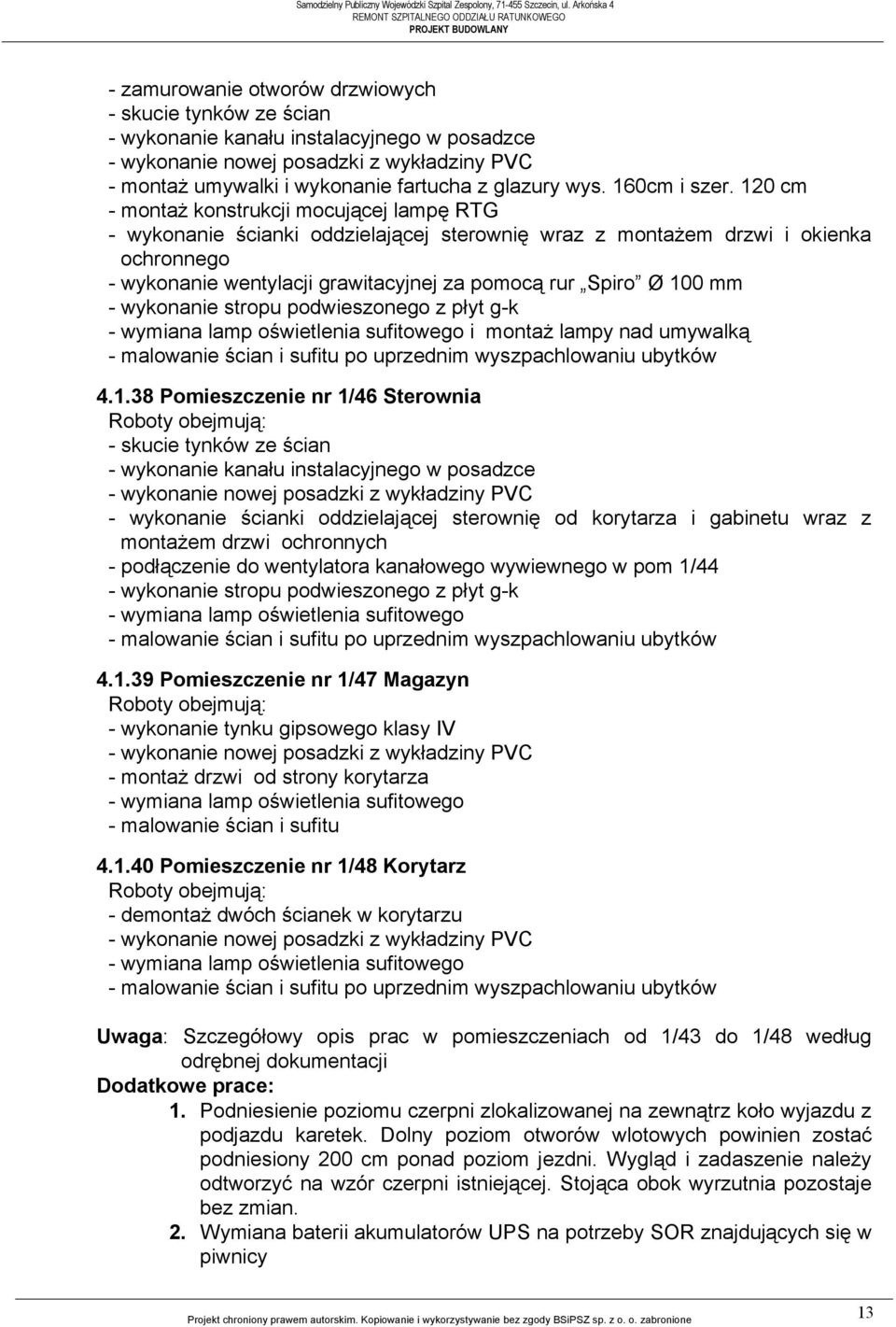

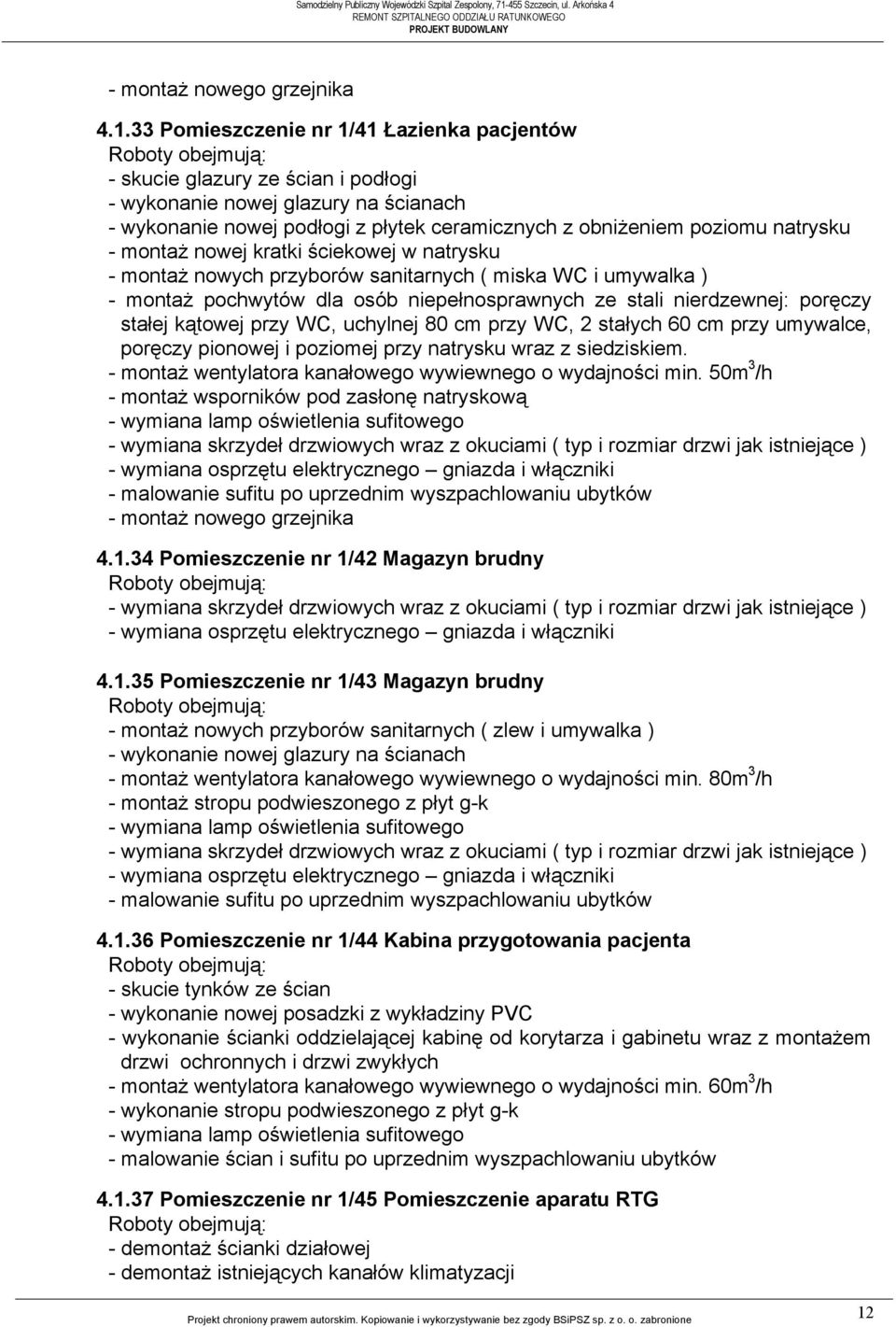

13 REMONT IT LNEGO ODD I Ł R TNO EGO - zamurowanie otworów drzwiowych - skucie tynków ze ścian - wykonanie kanału instalacyjnego w posadzce - wykonanie nowej posadzki z wykładziny P - montaż umywalki i wykonanie fartucha z glazury wys. 160cm i szer. 120 cm - montaż konstrukcji mocującej lampę RTG - wykonanie ścianki oddzielającej sterownię wraz z montażem drzwi i okienka ochronnego - wykonanie wentylacji grawitacyjnej za pomocą rur Spiro Ø 100 mm - wykonanie stropu podwieszonego z płyt g-k - wymiana lamp oświetlenia sufitowego i montaż lampy nad umywalką Pomieszczenie nr 1/46 Sterownia - skucie tynków ze ścian - wykonanie kanału instalacyjnego w posadzce - wykonanie nowej posadzki z wykładziny P - wykonanie ścianki oddzielającej sterownię od korytarza i gabinetu wraz z montażem drzwi ochronnych - podłączenie do wentylatora kanałowego wywiewnego w pom 1/44 - wykonanie stropu podwieszonego z płyt g-k - wymiana lamp oświetlenia sufitowego Pomieszczenie nr 1/47 Magazyn - wykonanie tynku gipsowego klasy IV - wykonanie nowej posadzki z wykładziny P - montaż drzwi od strony korytarza - wymiana lamp oświetlenia sufitowego - malowanie ścian i sufitu Pomieszczenie nr 1/48 Korytarz - demontaż dwóch ścianek w korytarzu - wykonanie nowej posadzki z wykładziny P - wymiana lamp oświetlenia sufitowego Uwaga: Szczegółowy opis prac w pomieszczeniach od 1/43 do 1/48 według odrębnej dokumentacji Dodatkowe prace: 1. Podniesienie poziomu czerpni zlokalizowanej na zewnątrz koło wyjazdu z podjazdu karetek. Dolny poziom otworów wlotowych powinien zostać podniesiony 200 cm ponad poziom jezdni. Wygląd i zadaszenie należy odtworzyć na wzór czerpni istniejącej. Stojąca obok wyrzutnia pozostaje bez zmian. 2. Wymiana baterii akumulatorów UPS na potrzeby SOR znajdujących się w piwnicy

14 REMONT IT LNEGO ODD I Ł R TNO EGO 3. Istniejące piony kanalizacji sanitarnej w obrębie SOR ( 28 szt. ) należy na kondygnacji parteru wymienić na nowe z PCV rury niskoszumowe. Wymiana ma dotyczyć odcinka od dolnej części stropu nad piwnicą 4.2 Opis robót i materiałów budowlanych Tynki. Na istniejących ścianach oraz w miejscach ubytków wykonać tynk cementowowapienny kat VI. Tynk na suficie po uzupełnieniu ubytków wyrównać zaprawą gipsową. Nie remontować sufitów w miejscach występowania sufitów podwieszanych ( pomiędzy sufitem podwieszanym a stropem). Przy wykonywaniu tynków wymagane jest stosowanie podtynkowych, nierdzewnych listew kierunkowych narożnikowych. Należy zastosować aluminiowe listwy i kątowniki perforowane Obudowy instalacji i stropy podwieszane. Większość pomieszczeń posiada sufity podwieszone wykonane z płyt g-k. W miejscach wymiany instalacji należy istniejące stropy rozebrać i wykonać nowe. Podstawowy sufit podwieszony do konstrukcji stropu właściwego wykonać należy z płyt G-K grubości 9 mm (podwójnie), na stelażach stalowych Posadzki W części pomieszczeń przewiduje się wymianę lub naprawę istniejącej posadzki. Projektuje się wykładzinę z tworzywa, z górna warstwą zabezpieczona przed zużyciem np. Poliuretanem PUR, łatwą do utrzymania w czystości, odporną na działanie środków dezynfekcyjnych ( np.: tarkett, polyflor lub równoważne). Kolorystykę uzgodnić w nadzorze autorskim. Zakłada się zastosowanie różnych kolorów z dostosowaniem do kolorów istniejących. W części pomieszczeń projektuje się posadzkę z płytek ceramicznych. Przy ścianach wykonać cokoliki z materiału użytego na posadzce w kolorze położonej terakoty. Stosować płytki o antypoślizgowości min. R9, V klasy ścieralności i odpornej na działanie środków dezynfekcyjnych. Na granicy zmiany posadzki z gresowej na PCV stosować kątownik brzegowy 1,0 cm x 1,0 cm z aluminium Izolacje W łazienkach pacjentów przewiduje się nowe posadzki. Po posadzką wykonać należy izolację przeciwwodną- elastyczna zaprawa uszczelniająca folia w płynie (przykładowo SUPERFLEX 1 firmy Deitermann lub SANIFLEX firmy Schomburg) lub inne równoważne. Izolację wywinąć na ściany na wysokość 15 cm, a przy natryskach na wysokość 2,10 m. Przed wykonaniem izolacji należy naprawić istniejący podkład betonowy Stolarka Projektuje się wymianę niektórych drzwi ze względu na znaczne zużycie lub nie wymiarowe światło przejścia. Drzwi wewnętrzne pełne i częściowo przeszklone, gładkie pokryte obustronnie laminatem gr min 0,5 mm, wypełnienie płyta wiórowo otworowa lub pełna. Ościeżnica regulowana w kolorze drzwi, pokryta laminatem gr. Min 0,2 mm, z uszczelką. Kolor drzwi dopasować do koloru drzwi istniejących.

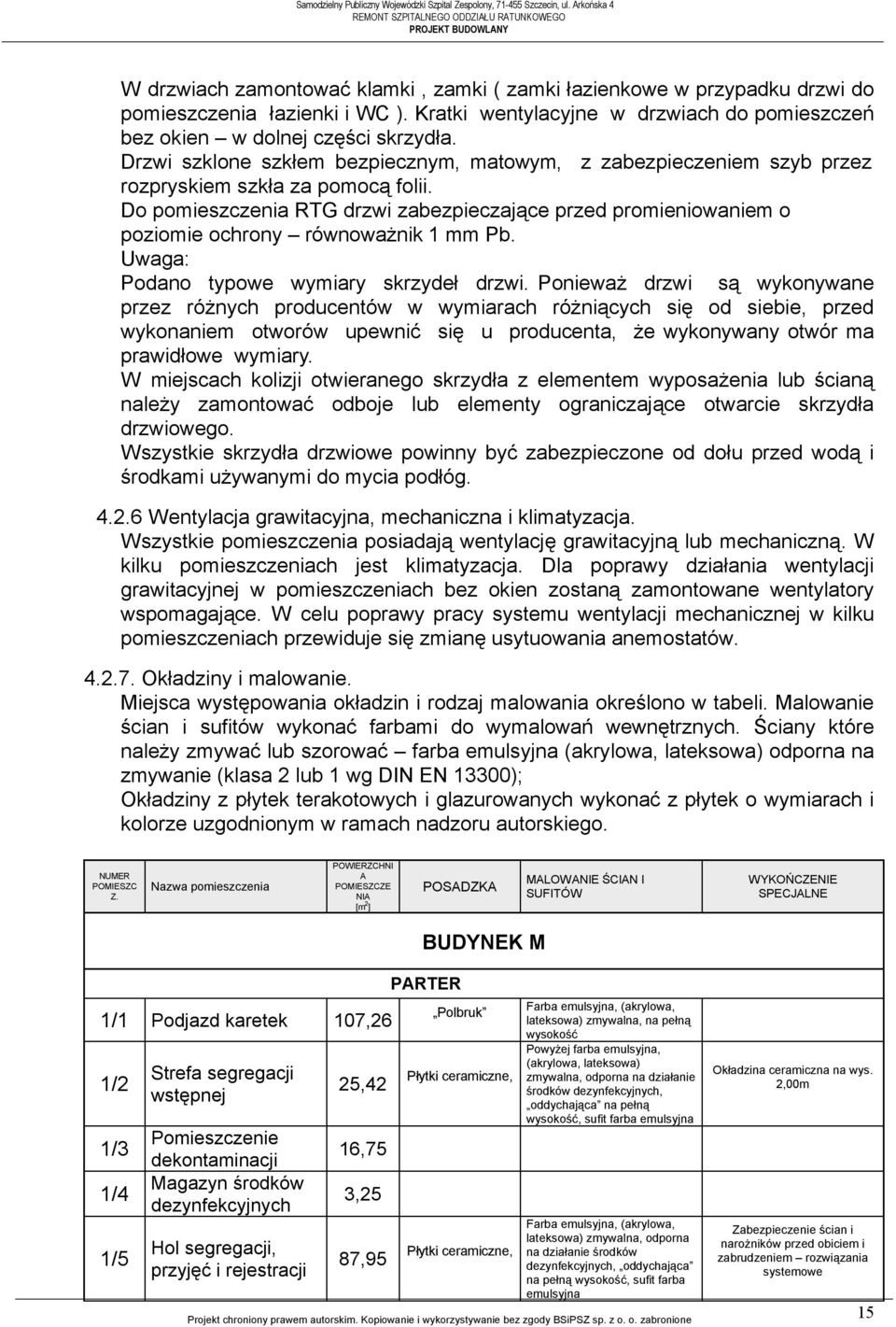

15 REMONT IT LNEGO ODD I Ł R TNO EGO W drzwiach zamontować klamki, zamki ( zamki łazienkowe w przypadku drzwi do pomieszczenia łazienki i WC ). Kratki wentylacyjne w drzwiach do pomieszczeń bez okien w dolnej części skrzydła. Drzwi szklone szkłem bezpiecznym, matowym, z zabezpieczeniem szyb przez rozpryskiem szkła za pomocą folii. Do pomieszczenia RTG drzwi zabezpieczające przed promieniowaniem o poziomie ochrony równoważnik 1 mm Pb. Uwaga: Podano typowe wymiary skrzydeł drzwi. Ponieważ drzwi są wykonywane przez różnych producentów w wymiarach różniących się od siebie, przed wykonaniem otworów upewnić się u producenta, że wykonywany otwór ma prawidłowe wymiary. W miejscach kolizji otwieranego skrzydła z elementem wyposażenia lub ścianą należy zamontować odboje lub elementy ograniczające otwarcie skrzydła drzwiowego. Wszystkie skrzydła drzwiowe powinny być zabezpieczone od dołu przed wodą i środkami używanymi do mycia podłóg Wentylacja grawitacyjna, mechaniczna i klimatyzacja. Wszystkie pomieszczenia posiadają wentylację grawitacyjną lub mechaniczną. W kilku pomieszczeniach jest klimatyzacja. Dla poprawy działania wentylacji grawitacyjnej w pomieszczeniach bez okien zostaną zamontowane wentylatory wspomagające. W celu poprawy pracy systemu wentylacji mechanicznej w kilku pomieszczeniach przewiduje się zmianę usytuowania anemostatów Okładziny i malowanie. Miejsca występowania okładzin i rodzaj malowania określono w tabeli. Malowanie ścian i sufitów wykonać farbami do wymalowań wewnętrznych. Ściany które należy zmywać lub szorować farba (akrylowa, lateksowa) odporna na zmywanie (klasa 2 lub 1 wg DIN EN 13300); Okładziny z płytek terakotowych i glazurowanych wykonać z płytek o wymiarach i kolorze uzgodnionym w ramach nadzoru autorskiego. NUMER POMIESZC Z. Nazwa pomieszczenia POWIERZCHNI A POMIESZCZE NIA [m 2 ] POSADZKA MALOWANIE ŚCIAN I SUFITÓW WYKOŃCZENIE SPECJALNE BUDYNEK M 1/1 Podjazd karetek 107,26 1/2 Strefa segregacji wstępnej 1/3 Pomieszczenie dekontaminacji Magazyn środków 1/4 dezynfekcyjnych 1/5 Hol segregacji, przyjęć i rejestracji 25,42 16,75 3,25 87,95 PARTER Polbruk,, lateksowa) zmywalna, na pełną wysokość Powyżej farba, (akrylowa, lateksowa) zmywalna, odporna na działanie środków dezynfekcyjnych, oddychająca na pełną wysokość, sufit farba Okładzina ceramiczna na wys. 2,00m Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe

16 REMONT IT LNEGO ODD I Ł R TNO EGO 1/6 1/7 Boks przyjęć i segregacji Boks przyjęć i segregacji 10,69 1/8 Przedsionek 2,37 1/9 WC pań i NPS Przy umywalce okładzina z płytek ceramicznych na wysokość 1,60m i szerokość 120 cm 10,71 3,27 Powyżej farba, (akrylowa, lateksowa) zmywalna, odporna na działanie środków dezynfekcyjnych, oddychająca na pełną wysokość, sufit farba Okładzina ścian płytki ceramiczne - do wysokości 2,05m Montaż pochwytów ułatwiających użytkowanie przyborów sanitarnych 1/10 WC panów 4,97, z kratką ściekową 1/11 1/12 Boks konsultacji/ wywiadów Boks konsultacji/ wywiadów 1/13 Korytarz SOR 11,59 9,99 31,44 tworzywa P Przy umywalce okładzina z płytek ceramicznych na wysokość 1,60m i szerokość 120cm Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe 1/14 Magazyn 7,51 1/15 Korytarz SOR 25,21 tworzywa P Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe 1/16 Przedsionek (włączony do pokoju pielęgniarek) 2,58 1/17 Pokój pielęgniarek 13,38 1/18 Pokój lekarzy 23,79 tworzywa P Przy umywalce okładzina z płytek ceramicznych na wysokość 1,60m i szerokość 120cm 1/19 Pokój ordynatora 18,61 1/20 WC personelu 3,29 1/21 Łazienka personelu 1/22 Korytarz SOR 2,64 17,98 tworzywa P tworzywa P Powyżej farba, (akrylowa, lateksowa) zmywalna, odporna na działanie środków dezynfekcyjnych, oddychająca na pełną wysokość, sufit farba Powyżej farba, (akrylowa, lateksowa) zmywalna, odporna na działanie środków dezynfekcyjnych, oddychająca na pełną wysokość, sufit farba Okładzina ścian płytki ceramiczne - do wysokości 2,05m Okładzina ścian płytki ceramiczne - do wysokości 2,05m Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe

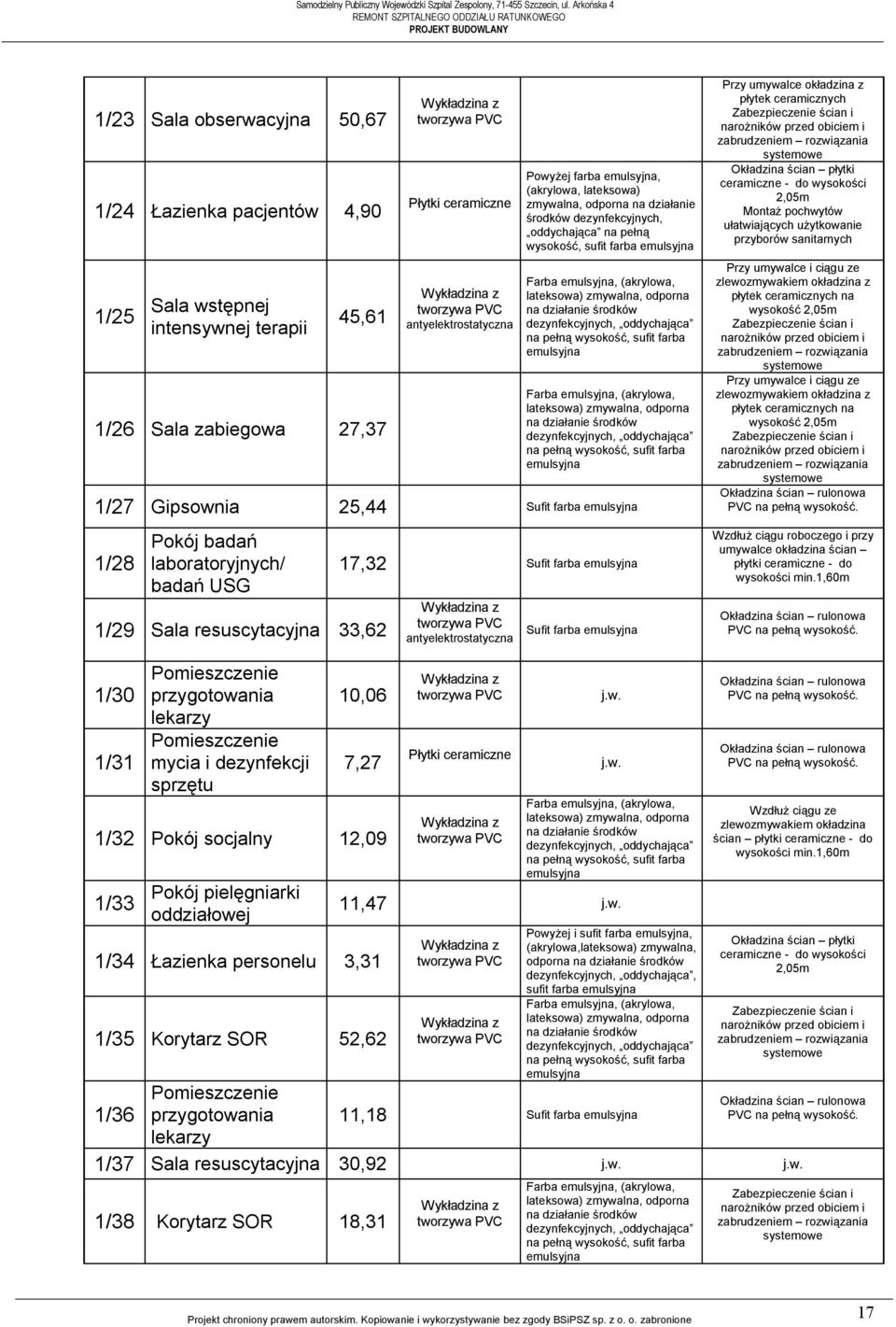

17 REMONT IT LNEGO ODD I Ł R TNO EGO 1/23 Sala obserwacyjna 50,67 1/24 Łazienka pacjentów 1/25 Sala wstępnej intensywnej terapii 4,90 45,61 1/26 Sala zabiegowa 27,37 tworzywa P tworzywa P antyelektrostatyczna Powyżej farba, (akrylowa, lateksowa) zmywalna, odporna na działanie środków dezynfekcyjnych, oddychająca na pełną wysokość, sufit farba 1/27 Gipsownia 25,44 Sufit farba 1/28 Pokój badań laboratoryjnych/ badań USG 1/29 Sala resuscytacyjna 33,62 1/30 1/31 Pomieszczenie przygotowania lekarzy Pomieszczenie mycia i dezynfekcji sprzętu 17,32 Sufit farba 10,06 7,27 1/32 Pokój socjalny 12,09 1/33 Pokój pielęgniarki oddziałowej 1/34 Łazienka personelu 1/35 Korytarz SOR Przy umywalce okładzina z płytek ceramicznych Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe Okładzina ścian płytki ceramiczne - do wysokości 2,05m Montaż pochwytów ułatwiających użytkowanie przyborów sanitarnych Przy umywalce i ciągu ze zlewozmywakiem okładzina z płytek ceramicznych na wysokość 2,05m Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe Przy umywalce i ciągu ze zlewozmywakiem okładzina z płytek ceramicznych na wysokość 2,05m Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe Okładzina ścian rulonowa P na pełną wysokość. Wzdłuż ciągu roboczego i przy umywalce okładzina ścian płytki ceramiczne - do wysokości min.1,60m Okładzina ścian rulonowa tworzywa P antyelektrostatyczna Sufit farba P na pełną wysokość. tworzywa P tworzywa P 11,47 3,31 52,62 tworzywa P tworzywa P Powyżej i sufit farba, (akrylowa,lateksowa) zmywalna, odporna, sufit farba Okładzina ścian rulonowa P na pełną wysokość. Okładzina ścian rulonowa P na pełną wysokość. Wzdłuż ciągu ze zlewozmywakiem okładzina ścian płytki ceramiczne - do wysokości min.1,60m Okładzina ścian płytki ceramiczne - do wysokości 2,05m Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe 1/36 Pomieszczenie przygotowania lekarzy 11,18 Sufit farba 1/37 Sala resuscytacyjna 30,92 1/38 Korytarz SOR 18,31 tworzywa P Okładzina ścian rulonowa P na pełną wysokość. Zabezpieczenie ścian i narożników przed obiciem i zabrudzeniem rozwiązania systemowe

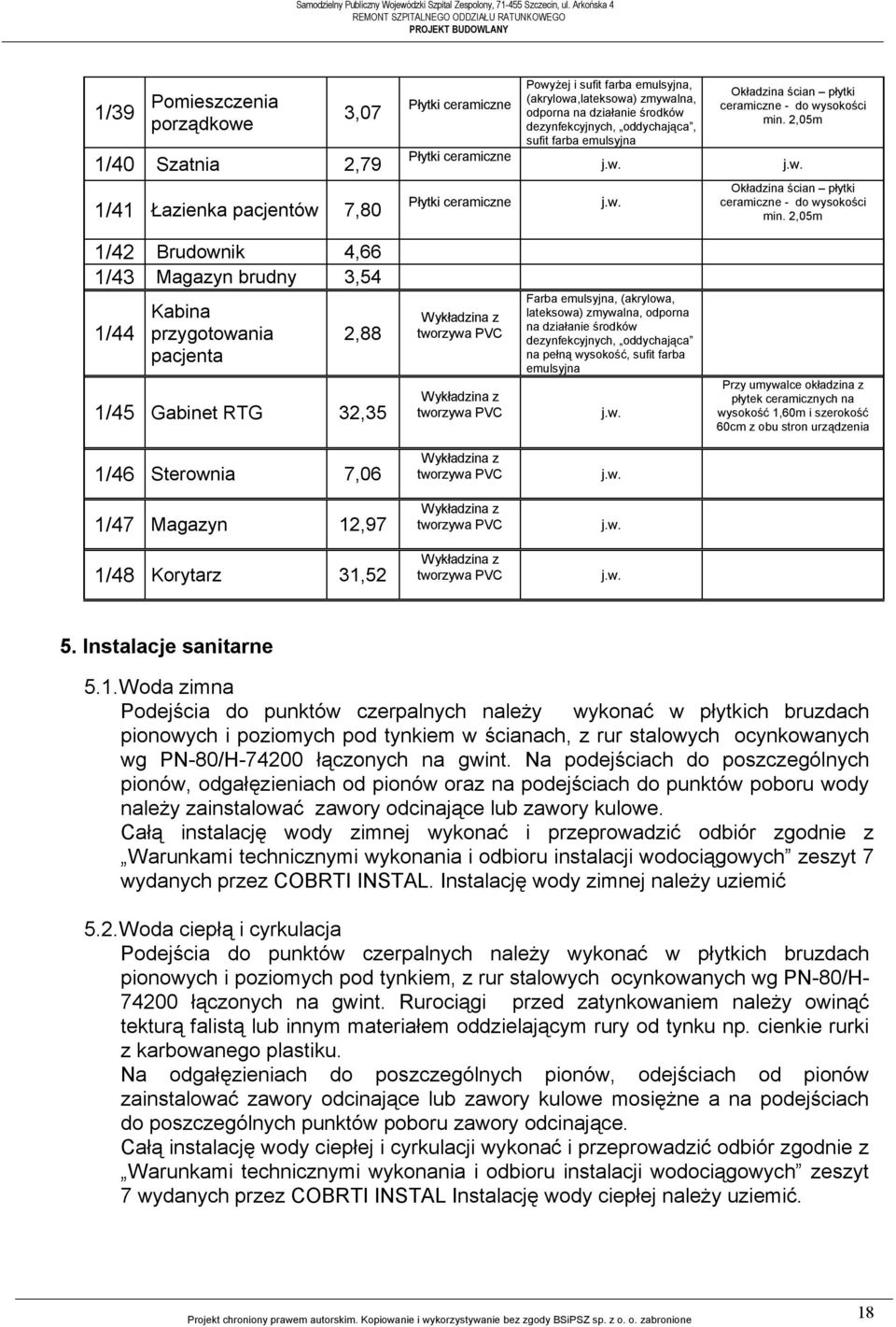

18 REMONT IT LNEGO ODD I Ł R TNO EGO 1/39 Pomieszczenia porządkowe 3,07 1/40 Szatnia 2,79 1/41 Łazienka pacjentów 7,80 Powyżej i sufit farba, (akrylowa,lateksowa) zmywalna, odporna, sufit farba Okładzina ścian płytki ceramiczne - do wysokości min. 2,05m Okładzina ścian płytki ceramiczne - do wysokości min. 2,05m 1/42 Brudownik 4,66 1/43 Magazyn brudny 3,54 1/44 Kabina przygotowania pacjenta 2,88 1/45 Gabinet RTG 32,35 tworzywa P tworzywa P Przy umywalce okładzina z płytek ceramicznych na wysokość 1,60m i szerokość 60cm z obu stron urządzenia 1/46 Sterownia 7,06 tworzywa P 1/47 Magazyn 12,97 tworzywa P 1/48 Korytarz 31,52 tworzywa P 5. Instalacje sanitarne 5.1.Woda zimna Podejścia do punktów czerpalnych należy wykonać w płytkich bruzdach pionowych i poziomych pod tynkiem w ścianach, z rur stalowych ocynkowanych wg PN-80/H łączonych na gwint. Na podejściach do poszczególnych pionów, odgałęzieniach od pionów oraz na podejściach do punktów poboru wody należy zainstalować zawory odcinające lub zawory kulowe. Całą instalację wody zimnej wykonać i przeprowadzić odbiór zgodnie z Warunkami technicznymi wykonania i odbioru instalacji wodociągowych zeszyt 7 wydanych przez COBRTI INSTAL. Instalację wody zimnej należy uziemić 5.2.Woda ciepłą i cyrkulacja Podejścia do punktów czerpalnych należy wykonać w płytkich bruzdach pionowych i poziomych pod tynkiem, z rur stalowych ocynkowanych wg PN-80/H łączonych na gwint. Rurociągi przed zatynkowaniem należy owinąć tekturą falistą lub innym materiałem oddzielającym rury od tynku np. cienkie rurki z karbowanego plastiku. Na odgałęzieniach do poszczególnych pionów, odejściach od pionów zainstalować zawory odcinające lub zawory kulowe mosiężne a na podejściach do poszczególnych punktów poboru zawory odcinające. Całą instalację wody ciepłej i cyrkulacji wykonać i przeprowadzić odbiór zgodnie z Warunkami technicznymi wykonania i odbioru instalacji wodociągowych zeszyt 7 wydanych przez COBRTI INSTAL Instalację wody ciepłej należy uziemić.

19 REMONT IT LNEGO ODD I Ł R TNO EGO 5.3.Kanalizacja sanitarna Istniejące piony kanalizacji sanitarnej w obrębie SOR ( 28 szt. ) należy na kondygnacji parteru wymienić na nowe z PCV rury niskoszumowe. Wymiana ma dotyczyć odcinka od dolnej części stropu nad piwnicą ( lub niżej ) do pionu na piętrze już wymienionego na PCV ( ok. 450 cm ). Piony do wymiany oznaczone zostały na rysunku. Odprowadzenie z przyborów sanitarnych i zlewów podłączyć do istniejących pionów. Instalację kanalizacji sanitarnej wykonać w całości z rur P o pogrubionych ściankach. Podejścia do przyborów należy wykonać jako całkowicie zakryte. 5.4 Centralne ogrzewanie Generalnie pozostawia się istniejącą instalację. Część grzejników nie spełniających aktualnych przepisów należy wymienić. Do demontażu przewiduje się grzejniki żeliwne członowe typu 1 oraz stalowe płytowe typu K. W ich miejsce zamontować należy nowe płytowe grzejniki stalowe bezkonwektorowe, z atestem do służby zdrowia, np. firmy V&N typu 10 i 20 lub równoważne. Podłączenie grzejników z boku do istniejących pionów poprzez zawory grzejnikowe firmy Danfoss typ RA-N 15 z głowicami termostatycznymi typu RAW 515 lub równoważne. 5.5.Wentylacja mechaniczna i klimatyzacja Kanały wykonać jako rury systemu Spiro ( kanały o średnicy 100 mm oraz kolana okrągłe w systemie spiro). Wyjątek stanowią kanały zaprojektowane w celu przesunięcia kratek nawiewnych do holu segregacji i przyjęć. Są to kanały prostokątne o przekroju 250 x 320 mm. Przed dalszymi kratkami zastosować należy przepustnicę w celu regulacji zładu. Otwory wentylacyjne zakończone będą anemostatem + przepustnica oraz kratkami + przepustnica. Kanały przechodzące przez otwory w ścianach odizolować od otworu przekładkami. Nowe odcinki przewodów wentylacyjnych należy obudować obudową szczelną. Wszystkie wentylatory należy bezwzględnie dokładnie wypoziomować. Mocowanie kanałów do ścian i stropów wykonać wg zasad podanych w KNR nie dalej, niż co 2,0 m. Do kotwień używać kołków metalowych. Całą istniejącą instalację wentylacji i klimatyzacji obsługującą SOR należy wyczyścić. Wymienić należy również filtry absolutne. 5.6.Gazy medyczne Instalacja tlenu będzie doprowadzać tlen do projektowanych punktów poboru. Istniejące rozprowadzenie głównych przewodów rozdzielczych pod stropem przyziemia. Doprowadzenie tlenu na parter za pomocą pionu w pom nr 1/5. Rozprowadzenie instalacji tlenu po projektowanych pomieszczeniach po ścianach pod stropem. Odcinki poziome instalacji tlenowej należy układać ze spadkiem przewodu min. 4 %o w kierunku przepływu gazu. Instalację tlenu zaprojektowano z rur miedzianych w gatunku Cu DHP odtłuszczone wg PN-EN z miedzi odtlenionej i dostosowanej dla potrzeb instalacji gazów medycznych. Połączenie przewodów lutem twardym. Przejście rurociągów przez przegrody budowlane w tulejach ochronnych z PCV. Przejścia przewodów tlenu przez stropy i ściany oddzielające strefy pożarowe należy uszczelnić do klasy EI60 (np. masami p.poż. HILTI ).

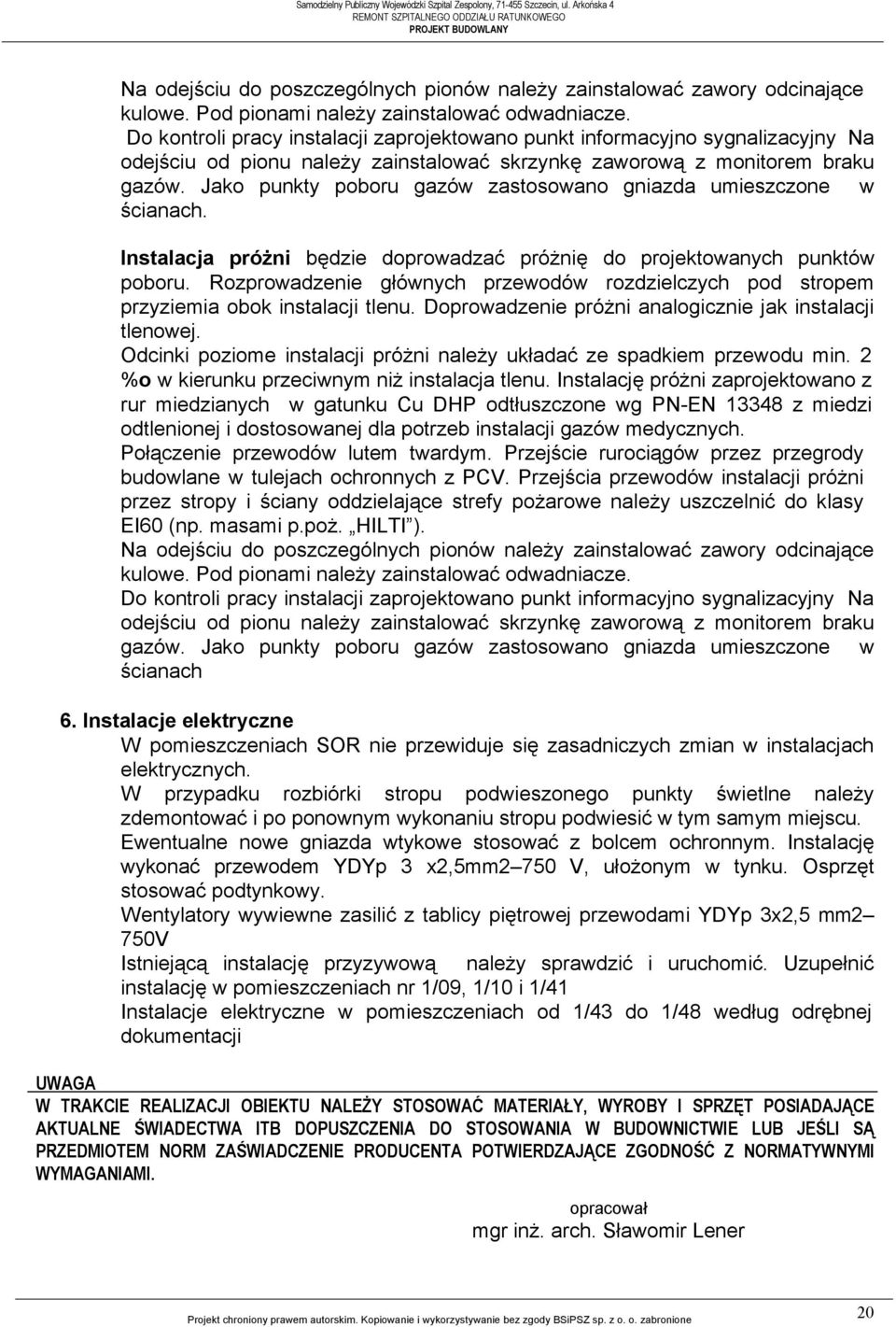

20 REMONT IT LNEGO ODD I Ł R TNO EGO Na odejściu do poszczególnych pionów należy zainstalować zawory odcinające kulowe. Pod pionami należy zainstalować odwadniacze. Do kontroli pracy instalacji zaprojektowano punkt informacyjno sygnalizacyjny Na odejściu od pionu należy zainstalować skrzynkę zaworową z monitorem braku gazów. Jako punkty poboru gazów zastosowano gniazda umieszczone w ścianach. Instalacja próżni będzie doprowadzać próżnię do projektowanych punktów poboru. Rozprowadzenie głównych przewodów rozdzielczych pod stropem przyziemia obok instalacji tlenu. Doprowadzenie próżni analogicznie jak instalacji tlenowej. Odcinki poziome instalacji próżni należy układać ze spadkiem przewodu min. 2 %o w kierunku przeciwnym niż instalacja tlenu. Instalację próżni zaprojektowano z rur miedzianych w gatunku Cu DHP odtłuszczone wg PN-EN z miedzi odtlenionej i dostosowanej dla potrzeb instalacji gazów medycznych. Połączenie przewodów lutem twardym. Przejście rurociągów przez przegrody budowlane w tulejach ochronnych z PCV. Przejścia przewodów instalacji próżni przez stropy i ściany oddzielające strefy pożarowe należy uszczelnić do klasy EI60 (np. masami p.poż. HILTI ). Na odejściu do poszczególnych pionów należy zainstalować zawory odcinające kulowe. Pod pionami należy zainstalować odwadniacze. Do kontroli pracy instalacji zaprojektowano punkt informacyjno sygnalizacyjny Na odejściu od pionu należy zainstalować skrzynkę zaworową z monitorem braku gazów. Jako punkty poboru gazów zastosowano gniazda umieszczone w ścianach 6. Instalacje elektryczne W pomieszczeniach SOR nie przewiduje się zasadniczych zmian w instalacjach elektrycznych. W przypadku rozbiórki stropu podwieszonego punkty świetlne należy zdemontować i po ponownym wykonaniu stropu podwiesić w tym samym miejscu. Ewentualne nowe gniazda wtykowe stosować z bolcem ochronnym. Instalację wykonać przewodem YDYp 3 x2,5mm2 750 V, ułożonym w tynku. Osprzęt stosować podtynkowy. Wentylatory wywiewne zasilić z tablicy piętrowej przewodami YDYp 3x2,5 mm2 750V Istniejącą instalację przyzywową należy sprawdzić i uruchomić. Uzupełnić instalację w pomieszczeniach nr 1/09, 1/10 i 1/41 Instalacje elektryczne w pomieszczeniach od 1/43 do 1/48 według odrębnej dokumentacji 南 南 S S Ć 南 ᐗ厗, S Ę S ၇叇 Ś S S S Ś S၇叇 南 南 南 Ś ၇叇 ŚĆ 南 南 南 ၇叇 opracował mgr inż. arch. Sławomir Lener
