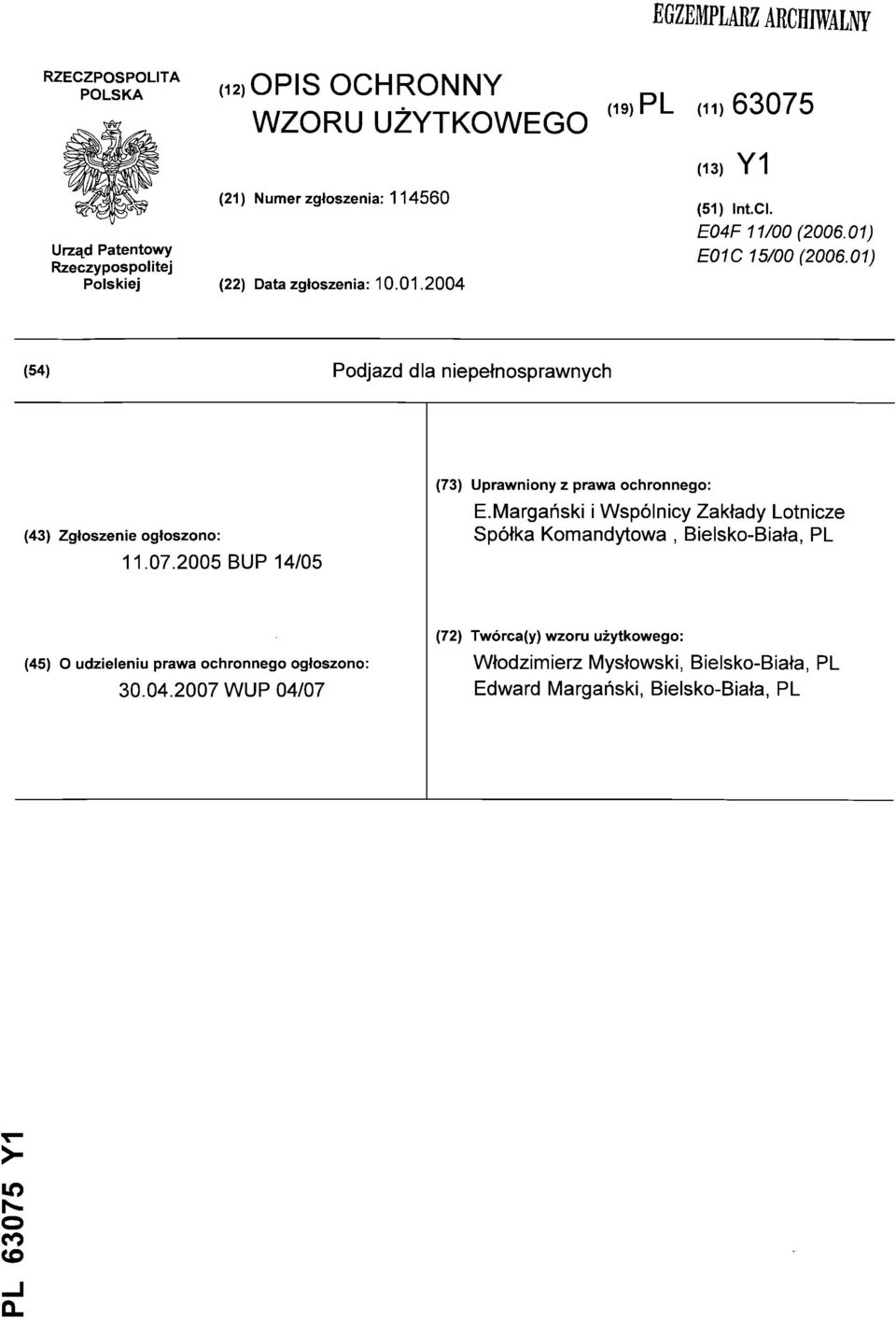

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (n)63075 (13) Y1 (51) Int.CI. E04F 11/00 ( ) E01C 15/00 ( ) (54) Podjazd dla niepełnosprawnych (43) Zgłoszenie ogłoszono: BUP 14/05 (73) Uprawniony z prawa ochronnego: E.Margański i Wspólnicy Zakłady Lotnicze Spółka Komandytowa, Bielsko-Biała, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 04/07 (72) Twórca(y) wzoru użytkowego: Włodzimierz Mysłowski, Bielsko-Biała, PL Edward Margański, Bielsko-Biała, PL o o (O

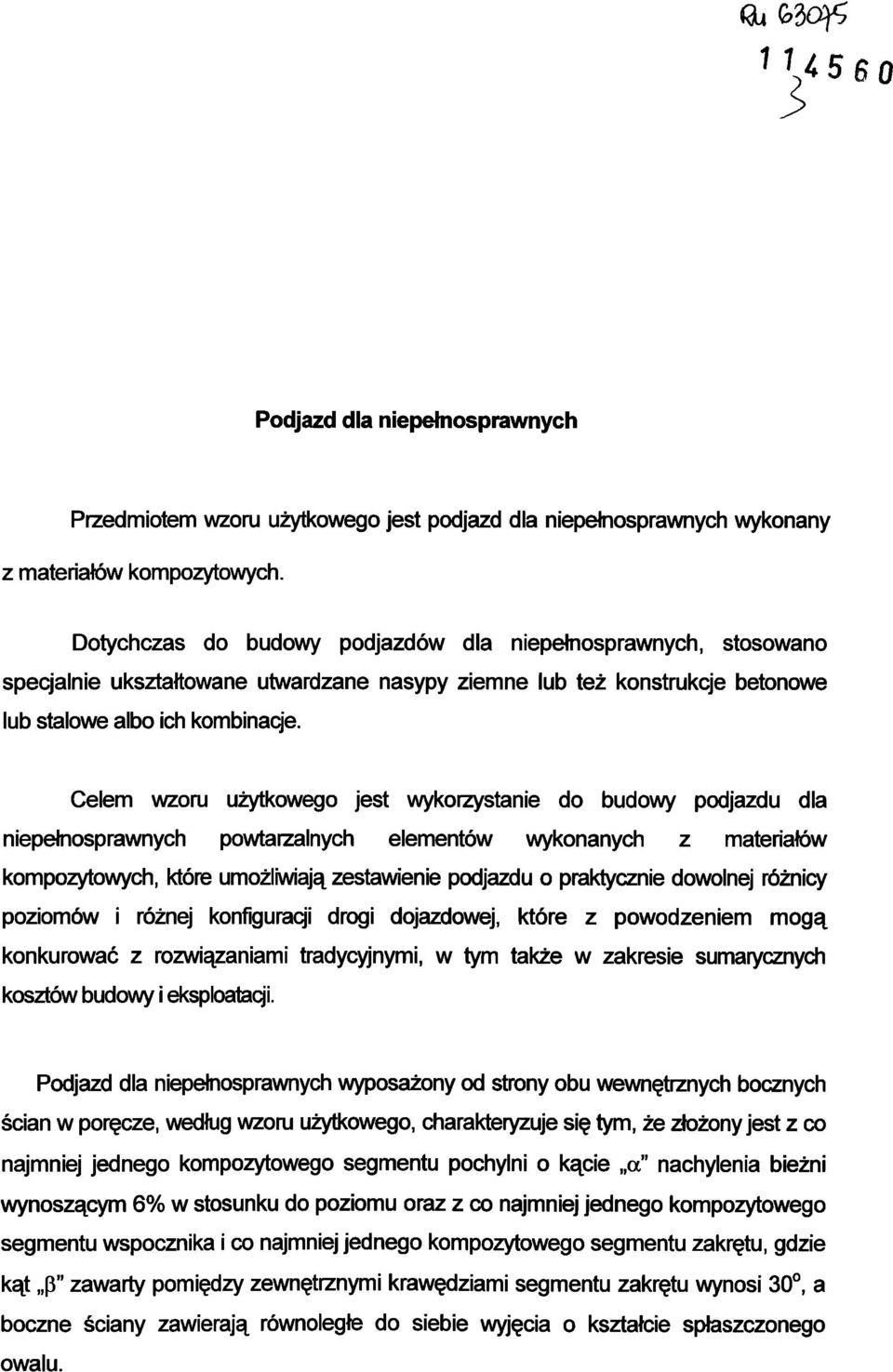

2 Podjazd dla niepełnosprawnych Przedmiotem wzoru użytkowego jest podjazd dla niepełnosprawnych wykonany z materiałów kompozytowych. Dotychczas do budowy podjazdów dla niepełnosprawnych, stosowano specjalnie ukształtowane utwardzane nasypy ziemne lub też konstrukcje betonowe lub stalowe albo ich kombinaq'e. Celem wzoru użytkowego jest wykorzystanie do budowy podjazdu dla niepełnosprawnych powtarzalnych elementów wykonanych z materiałów kompozytowych, które umożliwiają zestawienie podjazdu o praktycznie dowolnej różnicy poziomów i różnej konfiguracji drogi dojazdowej, które z powodzeniem mogą konkurować z rozwiązaniami tradycyjnymi, w tym także w zakresie sumarycznych kosztów budowy i eksploatacji. Podjazd dla niepełnosprawnych wyposażony od strony obu wewnętrznych bocznych ścian w poręcze, według wzoru użytkowego, charakteryzuje się tym, że złożony jest z co najmniej jednego kompozytowego segmentu pochylni o kącie a" nachylenia bieżni wynoszącym 6% w stosunku do poziomu oraz z co najmniej jednego kompozytowego segmentu wspocznika i co najmniej jednego kompozytowego segmentu zakrętu, gdzie kąt p" zawarty pomiędzy zewnętrznymi krawędziami segmentu zakrętu wynosi 30, a boczne ściany zawierają równoległe do siebie wyjęcia o kształcie spłaszczonego owalu.

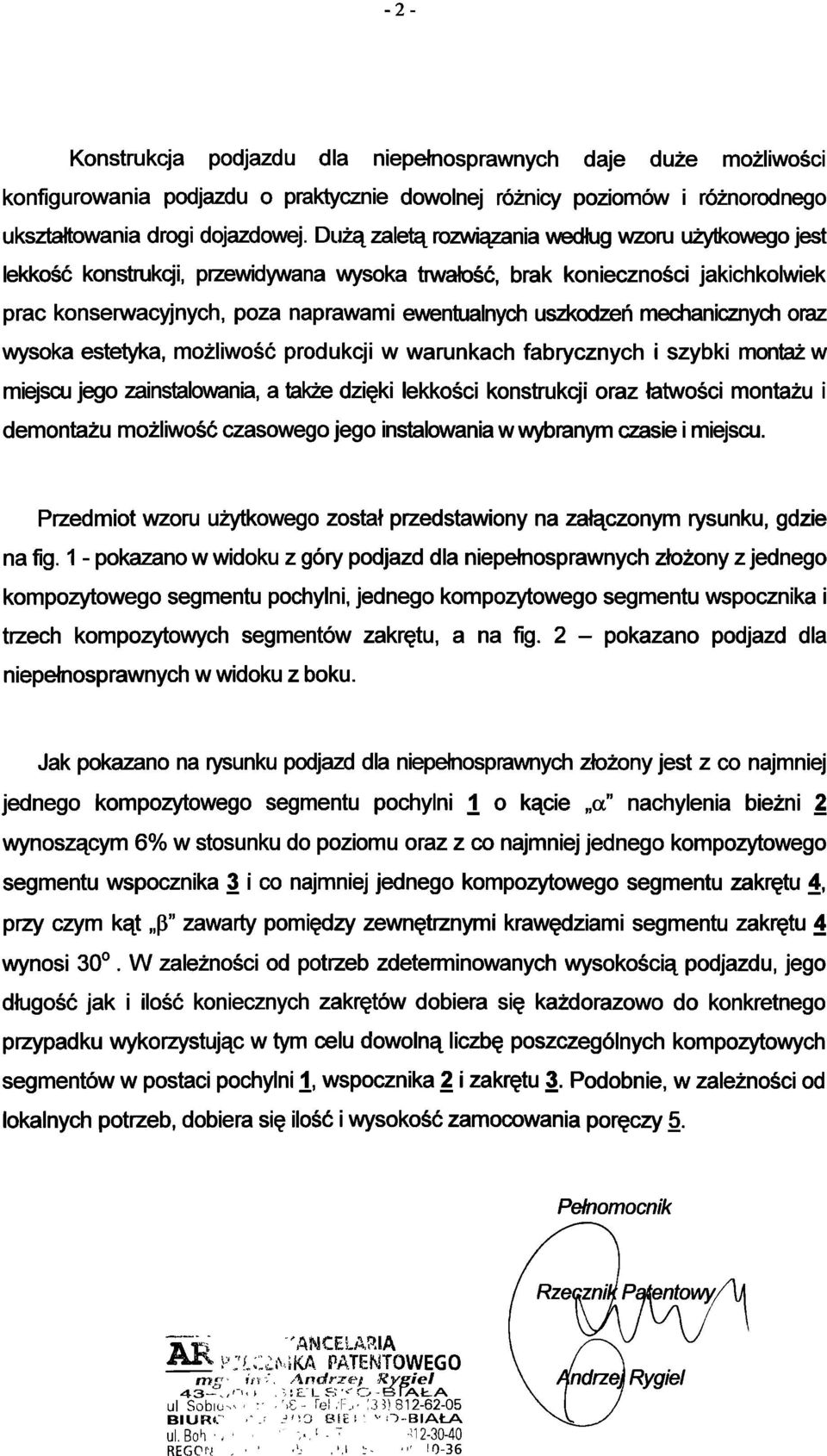

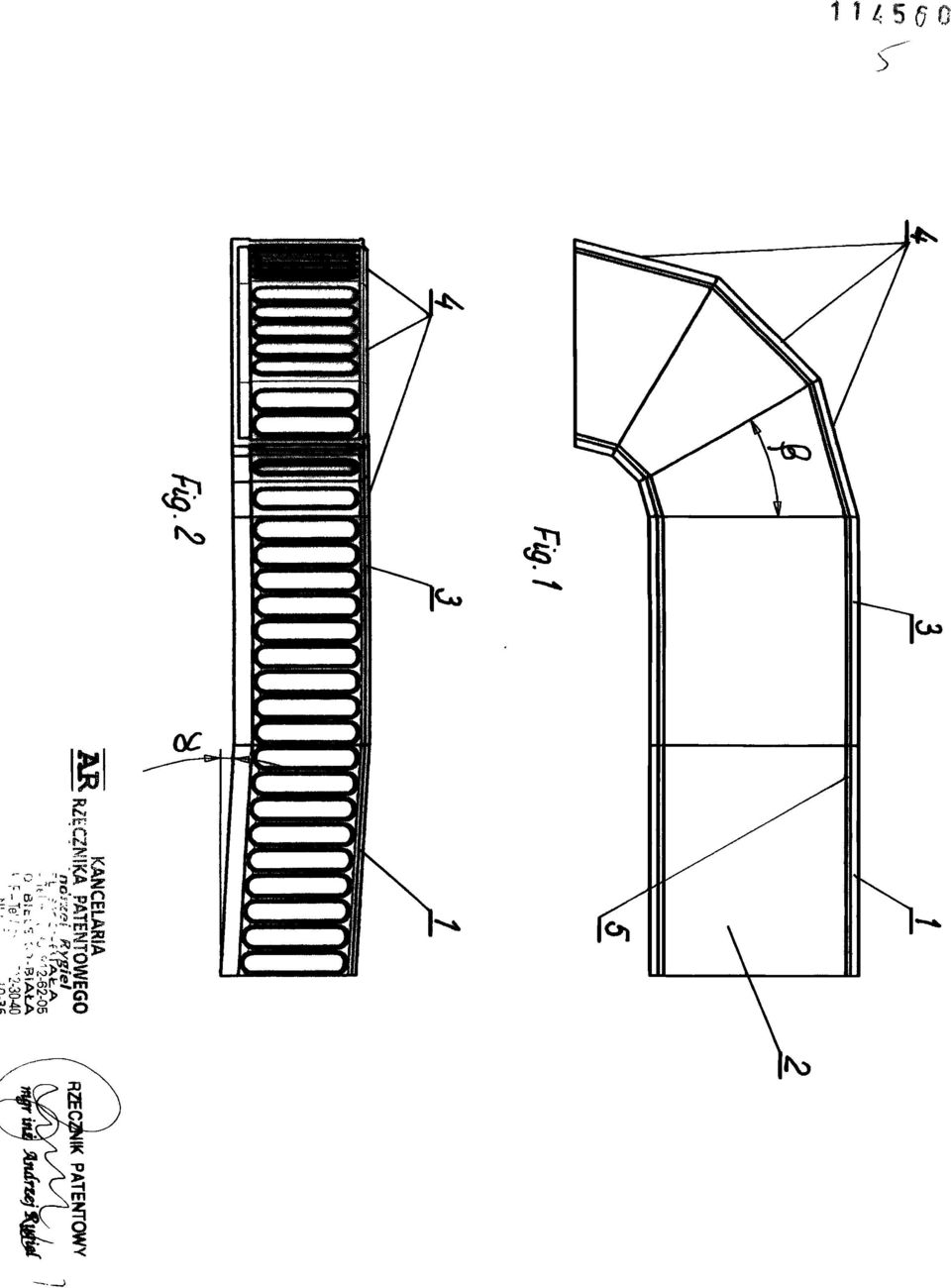

3 -2- Konstrukcja podjazdu dla niepełnosprawnych daje duże możliwości konfigurowania podjazdu o praktycznie dowolnej różnicy poziomów i różnorodnego ukształtowania drogi dojazdowej. Dużą zaletą rozwiązania według wzoru użytkowego jest lekkość konstrukcji, przewidywana wysoka trwałość, brak konieczności jakichkolwiek prac konserwacyjnych, poza naprawami ewentualnych uszkodzeń mechanicznych oraz wysoka estetyka, możliwość produkcji w warunkach fabrycznych i szybki montaż w miejscu jego zainstalowania, a także dzięki lekkości konstrukcji oraz łatwości montażu i demontażu możliwość czasowego jego instalowania w wybranym czasie i miejscu. Przedmiot wzoru użytkowego został przedstawiony na załączonym rysunku, gdzie na fig. 1 - pokazano w widoku z góry podjazd dla niepełnosprawnych złożony z jednego kompozytowego segmentu pochylni, jednego kompozytowego segmentu wspocznika i trzech kompozytowych segmentów zakrętu, a na fig. 2 - pokazano podjazd dla niepełnosprawnych w widoku z boku. Jak pokazano na rysunku podjazd dla niepełnosprawnych złożony jest z co najmniej jednego kompozytowego segmentu pochylni 1 o kącie a" nachylenia bieżni 2 wynoszącym 6% w stosunku do poziomu oraz z co najmniej jednego kompozytowego segmentu wspocznika 3 i co najmniej jednego kompozytowego segmentu zakrętu 4, przy czym kąt p" zawarty pomiędzy zewnętrznymi krawędziami segmentu zakrętu 4 wynosi 30. W zależności od potrzeb zdeterminowanych wysokością podjazdu, jego długość jak i ilość koniecznych zakrętów dobiera się każdorazowo do konkretnego przypadku wykorzystując w tym celu dowolną liczbę poszczególnych kompozytowych segmentów w postaci pochylni, wspocznika 2 i zakrętu 3. Podobnie, w zależności od lokalnych potrzeb, dobiera się ilość i wysokość zamocowania poręczy 5. Pełnomocnik *jtn "'ANCELARIA AJ^ \»:l::ł^\ka patentowego mzy it\< > Andrzei Rygiel 43-, /ri <» ^ I- B '<" O B fała ul Sobiu- < v '>L- rei.'[-*_. :33) BIURC * -- 3**<0 8IE i v O-BIAŁA ul. Boh, " >,[ - T -n REGCrj, ą.m ^ -' '0-36

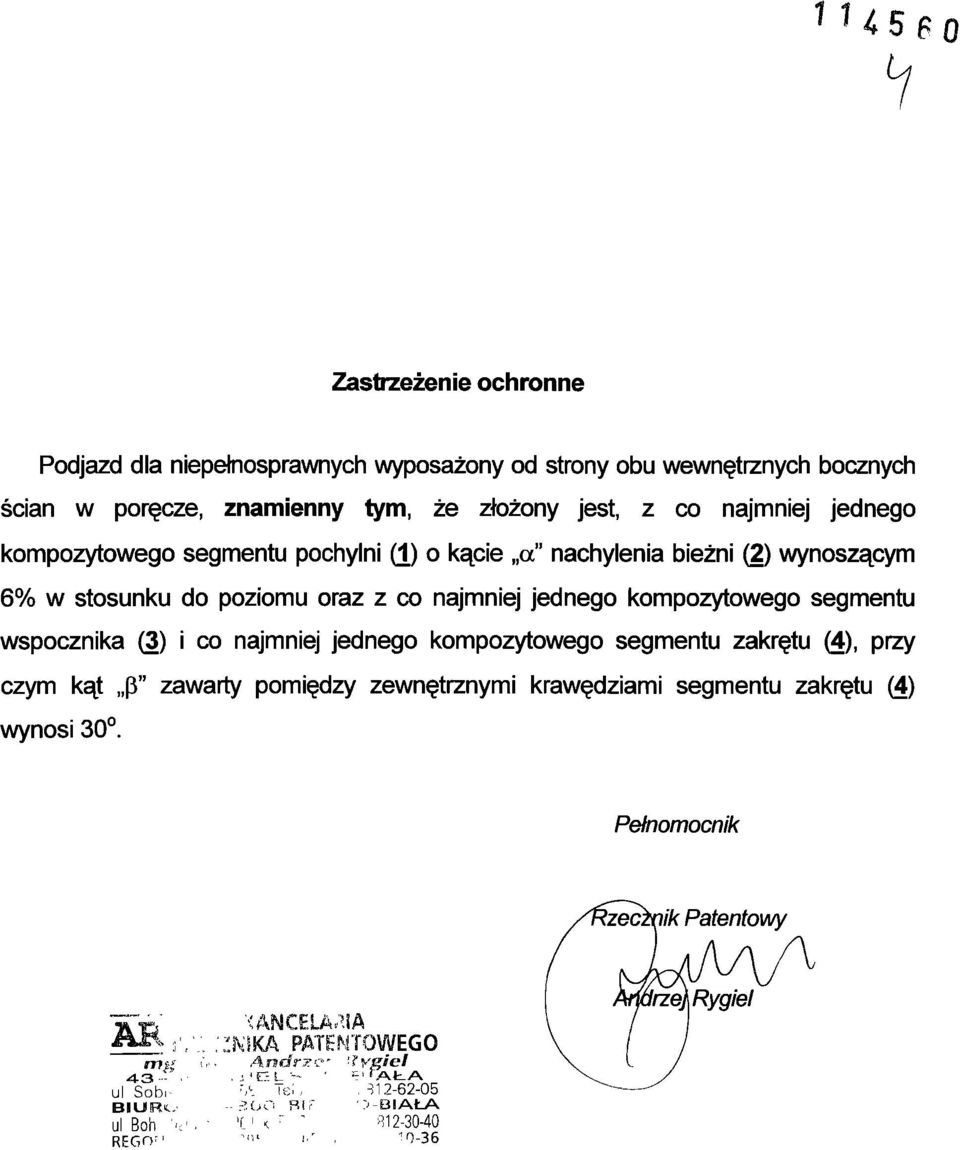

4 T,45eo Zastrzeżenie ochronne Podjazd dla niepełnosprawnych wyposażony od strony obu wewnętrznych bocznych ścian w poręcze, znamienny tym, że złożony jest, z co najmniej jednego kompozytowego segmentu pochylni (1) o kącie a" nachylenia bieżni (2) wynoszącym 6% w stosunku do poziomu oraz z co najmniej jednego kompozytowego segmentu wspocznika (3) i co najmniej jednego kompozytowego segmentu zakrętu (4), przy czym kąt p" zawarty pomiędzy zewnętrznymi krawędziami segmentu zakrętu (4) wynosi 30. Pełnomocnik ik Patentowy tmg 43 - ul Sobi- BIURKA ul Boh V. REGO'1. i '<ANCELA;«A ::mka patentowego tygiel 'r^ała 'A ie!, -^ GO Blr" j-biała >r < " ^ ''U j,r Rygiel
