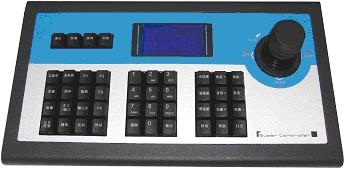

1 Klawiatura sterująca HQ-KBD Instrukcja obsługi

2 Instrukcja obsługi klawiatury sterującej HQ-KBD 2 Dziękujemy za zakup naszego urządzenia. W przypadku pytań prosimy o kontakt z działem technicznym w celu uzyskania informacji dotyczących parametrów i obsługi urządzeń. Instrukcja zawiera opis instalacji oraz obsługi urządzenia. Umożliwia zapoznanie się z jego właściwościami oraz parametrami technicznymi. Przedstawione opisy oraz rysunki odpowiadają funkcjom realizowanym przez dane urządzenie lub serię urządzeń. Przed przystąpieniem do użytkowania urządzenia, należy przeczytać całą instrukcję zwracając szczególną uwagę na zawarte w niej ostrzeżenia. Użytkownicy systemu powinni zapoznać się ze wszystkimi regulacjami prawnymi dotyczącymi monitoringu video i audio. Producent i dystrybutor nie odpowiadają za nadużycia związane z użytkowaniem sprzętu. Ostrzeżenia i zalecenia 1. Wszystkie instalacje oraz operacje powinny być przeprowadzone zgodnie z lokalnymi przepisami przez wykwalifikowanych instalatorów posiadających niezbędną wiedzę z zakresu elektryki, elektroniki, a także informatyki. 2. Należy chronić urządzenie przed działaniem promieni słonecznych, wysoką temperaturą, wilgocią czy wodą. Wymienione czynniki mogą być przyczyną zmniejszenia wydajności urządzenia jak również doprowadzić do jego uszkodzenia. 3. Nie należy zdejmować obudowy urządzenia ani umieszczać w niej przedmiotów. 4. Nie należy używać siły ani przedmiotów mogących doprowadzić do uszkodzenia urządzenia. 5. Przy montażu należy używać przewodów osłoniętych izolacją z tworzywa sztucznego. 6. Należy używać dedykowanego źródła zasilania. Stosowanie nieodpowiedniego zasilania może być przyczyną uszkodzenia sprzętu. 7. Nie należy podejmować prób samodzielnych napraw. W przypadku stwierdzenia usterki należy skontaktować się z autoryzowanym serwisem. 8. Urządzenia powinny być instalowanie w miejscach zapewniających ich odpowiednią wentylację. 9. Szczegółowe warunki ograniczonej gwarancji, jak i okresu jej trwania, znajdują się na stronie internetowej dystrybutora. 10. Producent ani dystrybutor nie ponosi odpowiedzialności za żadne szkody, powstałe w wyniku nieprawidłowej, instalacji lub niezgodnego z przeznaczeniem użytkowania. 11. Dystrybutor zapewnia profesjonalną pomoc techniczną związaną z oferowanymi przez siebie urządzeniami, a także serwis gwarancyjny i pogwarancyjny. 12. Wszelkie testy i naprawy powinny być wykonywane przez wykwalifikowanych personel. Producent nie ponosi odpowiedzialności za wszelkie szkody, powstałe przez nieautoryzowane przeróbki lub naprawy a takie działanie grozi utratą gwarancji. 13. Urządzenia wchodzące w skład systemu telewizji dozorowej CCTV są elementami w znacznym stopniu narażonymi na uszkodzenia powstałe na skutek przepięć wywołanych np.: wyładowaniami atmosferycznymi, dlatego powinny być zabezpieczone dodatkowymi elementami ochrony przepięciowej. 14. Urządzenie powinno być przechowywane oraz transportowane w oryginalnym opakowaniu zapewniającym odpowiednią ochronę przed wstrząsami mechanicznymi. Urządzenie to, po okresie użytkowania nie może być umieszczone łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania urządzenia służbom prowadzącym zbiórkę zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia, ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. UWAGA! Producent jak również dystrybutor zastrzegają sobie prawo do dokonania zmian parametrów urządzeń i sposobu obsługi bez wcześniejszego poinformowania. Z powodu ciągłych modyfikacji i ulepszeń oprogramowania sprzętowego, niektóre funkcje opisane w poniższej instrukcji, mogą nieznacznie różnić się w rzeczywistości. Autor zastrzega sobie prawo do wprowadzania zmian w całości lub w części informacji zawartych w niniejszej instrukcji bez uprzedzenia.

3 Instrukcja obsługi klawiatury sterującej HQ-KBD 3 Spis treści 1. Podłączenie klawiatury do rejestratora Podłączenie klawiatury do kamer PTZ Sterowanie rejestratorem Sterowanie kamerą PTZ Menu klawiatury Klawiatura sterująca HQ-KBD opis przycisków Opis funkcji przycisków Opis sterowania joystickiem Obsługa rejestratora HQVISION za pomocą klawiatury Tryb podglądu na żywo Sterowanie kamerą PTZ podłączoną do rejestratora Uruchomienie menu głównego rejestratora Odtwarzanie nagrań Sterowanie w oknie interfejsu odtwarzania Archiwizacja nagrań Obsługa kamery PTZ przy pomocy klawiatury Zapisywanie presetów Wywoływanie presetów Usuwanie presetów Klawisze używane przy sterowaniu kamerą PTZ...17

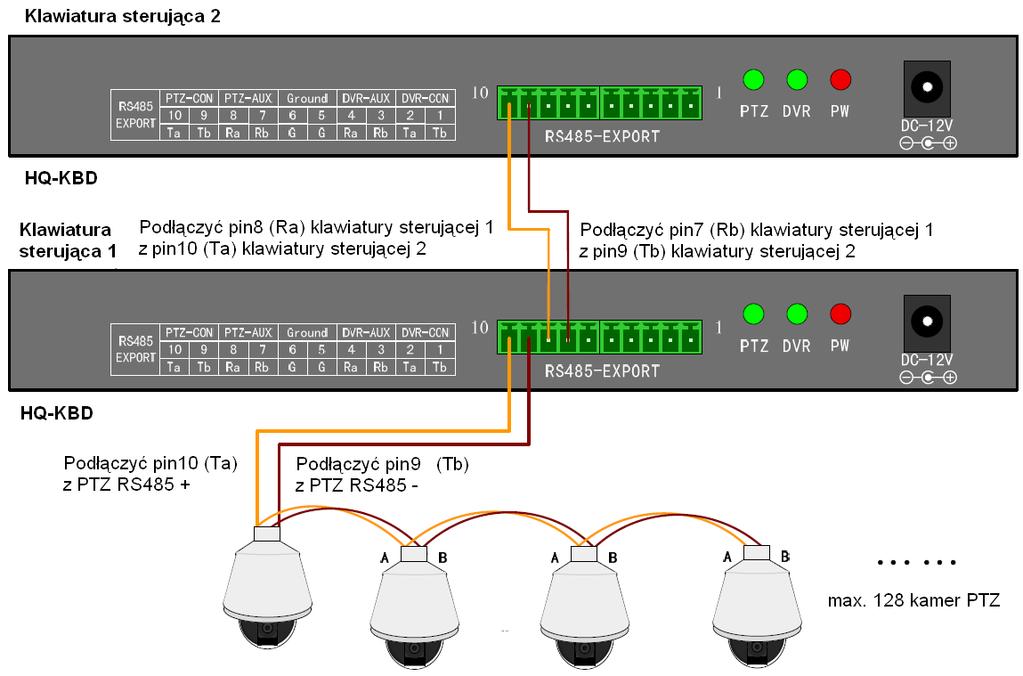

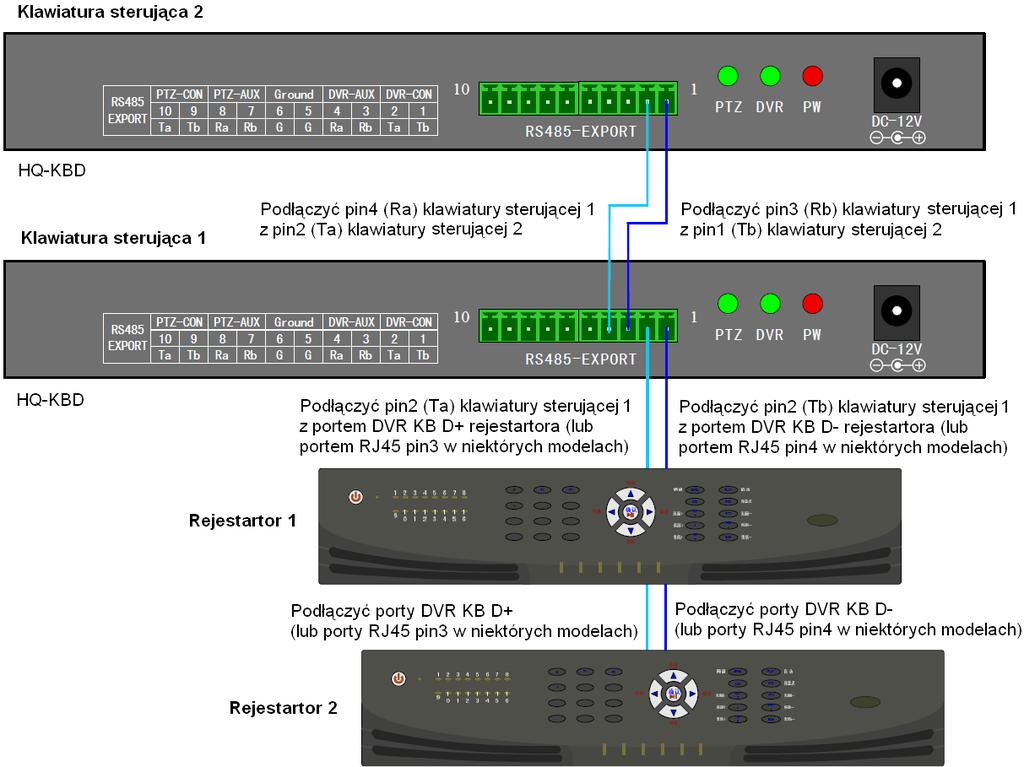

4 Instrukcja obsługi klawiatury sterującej HQ-KBD 4 1. Podłączenie klawiatury do rejestratora 2. Podłączenie klawiatury do kamer PTZ

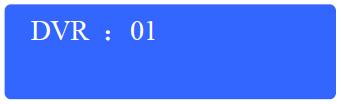

5 Instrukcja obsługi klawiatury sterującej HQ-KBD 5 3. Sterowanie rejestratorem Komunikacja pomiędzy rejestratorem a klawiaturą sterującą odbywa się za pośrednictwem interfejsu RS485. Należy podłączyć klawiaturę od zacisków KB D+ i KB D- rejestratora. Odpowiednio: Ta > D+, Tb > D-. UWAGA! Nie wszystkie modele rejestratorów posiadają wejścia RS485 KB D+ i KB D-, które są niezbędne przy korzystaniu z klawiatury sterującej. Należy upewnić się, że rejestrator posiada odpowiednie wejścia. Ustawienia rejestratora: Należy zmienić numer urządzenia (domyślny numer urządzenia: 255) na numer dwucyfrowy ponieważ klawiatura ma możliwość wprowadzenia dwucyfrowych adresów. Menu > Konfiguracja > Ogólne > Więcej ustawień > Nr urządzenia Ustawienia klawiatury: Należy uruchomić klawiaturę i wybrać odpowiedni adres rejestratora (dwucyfrowa wartość podana w ustawieniach rejestratora) naciskając klawisz Addr wprowadzić numer i potwierdzić klawiszem Enter. Jeśli na ekranie LCD wyświetlony jest numer DVR zgodny z numerem który wprowadzony został w ustawieniach rejestratora to połączenie jest już aktywne. Aby sterować rejestratorem należy używać klawiszy i joysticka klawiatury. Dioda DVR umieszczona na tylnym panelu będzie migać w chwili wysyłania przez klawiaturę danych. Aby sterować kamerą PTZ podłączoną do rejestratora należy wybrać odpowiedni kanał np. za pomocą klawiatury naciskając odpowiedni numer kanału i nacisnąć na klawisz PTZ. Zostanie wyświetlone okno interfejsu sterowania PTZ umożliwiające sterowanie kamerą. UWAGA! Przełączanie pomiędzy trybem sterowania rejestratorem DVR a kamerą PTZ odbywa się po naciśnięciu przycisku Shift.

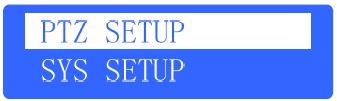

6 Instrukcja obsługi klawiatury sterującej HQ-KBD 6 4. Sterowanie kamerą PTZ Komunikacja pomiędzy kamerą a klawiaturą sterującą odbywa się za pośrednictwem interfejsu RS485. Należy podłączyć kamerą od zacisków 9 i 10 (PTZ-CON Ta i Tb) klawiatury. RS485 + do Ta, a RS485 do Tb. Ustawienia kamery: Należy pamiętać, że kamera musi mieć parametry komunikacji zgodne z wprowadzonymi w profilu PTZ klawiatury (PTZ SETUP). Patrz rozdział Menu klawiatury. Ustawienia klawiatury: Należy uruchomić klawiaturę i przełączyć się na sterowanie kamerą PTZ naciskając przycisk Shift. Na wyświetlaczu powinien pojawić się napis PTZ, następnie należy wybrać odpowiedni adres kamery (zgodny z adresem ustawionym w kamerze) naciskając klawisz Addr wprowadzić numer i potwierdzić klawiszem Enter. Jeśli na ekranie LCD wyświetlony jest numer PTZ zgodny z numerem który posiada kamera PTZ to połączenie jest już aktywne. Aby sterować kamerą należy używać klawiszy i joysticka klawiatury. Dioda PTZ umieszczona na tylnym panelu będzie migać w chwili wysyłania przez klawiaturę danych. UWAGA! Przełączanie pomiędzy trybem sterowania rejestratorem DVR a kamerą PTZ odbywa się po naciśnięciu przycisku Shift. 5. Menu klawiatury Nacisnąć i przytrzymać przez ok 3sek. Klawisz Setup. Na ekranie LCD wyświetli się informacja o podanie hasła. Należy wprowadzić hasło domyślne: 8888 i potwierdzić klawiszem Enter. Zostanie wyświetlone menu ustawień komunikacji z kamerą PTZ (PTZ SETUP) oraz menu klawiatury (SYS SETUP).

7 Instrukcja obsługi klawiatury sterującej HQ-KBD 7 6. Klawiatura sterująca HQ-KBD opis przycisków 6.1 Opis funkcji przycisków Przycisk ESC Setup Search Shift MENU PREV F1 F2 REC MON EDIT F3 PLAY MAIN/AUX A Opis Wyjście z menu, wyjście z podmenu. Wejście do menu ustawień klawiatury po przytrzymaniu przez 3 sek. Domyślne hasło klawiatury: 8888 Wyświetlenie informacji o klawiaturze. Przełączenie pomiędzy sterowaniem rejestratorem (DVR) a kamerą PTZ Wejście do głównego menu rejestratora. Przełączanie pomiędzy trybami wyświetlania: 1, 4, 6, 8, 9, 16 kanałów. Klawisz szybkiego dostępu do funkcji (PTZ). Klawisz szybkiego dostępu do funkcji (PTZ). Wejście w tryb ręcznego sterowania nagrywaniem w rejestratorze. Przełączanie pomiędzy monitorem głównym a pomocniczym. Wejście w tryb edycji okna np.: przy wprowadzaniu hasła logowania do rejestratora. Klawisz szybkiego dostępu do funkcji. Wejście w tryb odtwarzania nagrań w rejestratorze. Przełączanie pomiędzy monitorem głównym a pomocniczym. Przełączanie pomiędzy rodzajami wprowadzanych znaków np.: przy wprowadzaniu hasła dostępu do rejestratora.

8 Instrukcja obsługi klawiatury sterującej HQ-KBD 8 F4 PTZ AUX Shut Down Addr Clear Enter 0-9 A-Z PRESET FOCUS + FOCUS DEL ZOOM + ZOOM SHOT IRIS + IRIS AUTO WIPER LIGHT Klawisz szybkiego dostępu do funkcji (PTZ). Uruchomienie interfejsu sterowania kamerami PTZ z poziomu rejestratora. Przy sterowaniu rejestratorem klawisz ten jest nieaktywny. Wyłączenie rejestratora. Wybór adresu kamery PTZ lub adresu rejestratora DVR. Anulowanie wykonania operacji. Potwierdzenie wykonania operacji. Wprowadzenie: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Wprowadzenie liter: (26liter) Ustawienia presetu w kamerze PTZ. Regulacja ostrości (blisko). Regulacja ostrości (daleko). Usunięcie presetu z pamięci kamery PTZ. Przybliżenie. Oddalenie. Wywołanie presetu w kamerze PTZ. Regulacja przesłony. W manu OSD kamery: edycja wybranej opcji. Regulacja przesłony. Wywołanie automatycznego skanowania poziomego (Autoskan). Funkcja nie występuje we wszystkich kamerach. Włączenie/wyłączenie wycieraczek (jeśli kamera PTZ takowe posiada) Włączenie/wyłączenie oświetlenia (jeśli kamera PTZ takowe posiada)

9 Instrukcja obsługi klawiatury sterującej HQ-KBD Opis sterowania joystickiem Joystick Czynność Opis funkcji Góra Dół Lewo Prawo W trybie sterowania PTZ: sterowanie ruchem kamery do góry W trybie sterowania DVR: przyspieszenie odtwarzania nagrań W trybie sterowania PTZ: sterowanie ruchem kamery do dołu W trybie sterowania DVR: zmniejszenie szybkości odtwarzania nagrań W trybie sterowania PTZ: sterowanie ruchem kamery w lewo W trybie sterowania DVR: przeskok o 30 sekund w tył przy odtwarzaniu nagrań W trybie sterowania PTZ: sterowanie ruchem kamery w prawo W trybie sterowania DVR: przeskok o 30 sekund w przód przy odtwarzaniu nagrań Rotacja w lewo Rotacja w prawo Przybliżenie (ZOOM+) Oddalanie (ZOOM-)

10 Instrukcja obsługi klawiatury sterującej HQ-KBD Obsługa rejestratora HQVISION za pomocą klawiatury Rozdział zawiera opis operacji wykonywanych za pomocą klawiatury sterującej HQ-KBD na przykładowym rejestratorze HQVISION. Po prawidłowym nawiązaniu komunikacji pomiędzy klawiaturą a rejestratorem (patrz rozdział 3. Sterowanie rejestratorem str. 5) możliwe jest sterowanie jego funkcjami wg podanych w tym rozdziale instrukcji. 7.1 Tryb podglądu na żywo Klawisze numeryczne (0..9) służą do wyboru kanału z którego wyświetlony jest obraz, natomiast klawisz PREV służy do widoku z kilku kanałów jednocześnie. Za pomocą joysticka możliwe jest przełączanie pomiędzy poszczególnymi kamerami lub podziałami ekranu. Przykład: Aby uzyskać podgląd z kamery 16 należy nacisnąć klawisz 1 oraz 6. Aby powrócić do wyświetlania kilku kamer należy nacisnąć PREV do momentu uzyskania żądanego podziału ekranu. 7.2 Sterowanie kamerą PTZ podłączoną do rejestratora. Aby sterować kamerą PTZ podłączoną do rejestratora należy uruchomić podgląd z kamery PTZ na pełnym ekranie i nacisnąć przycisk PTZ na klawiaturze sterującej. Jeśli parametry ustawione w rejestratorze zgodne są z parametrami ustawionymi w kamerze (patrz. Instrukcja obsługi rejestratorów HQVISION ), to możliwe jest sterowanie ruchami kamery używając klawiatury sterującej. Zostanie wyświetlony interfejs sterowania kamerą PTZ przedstawiony na poniższym rysunku.

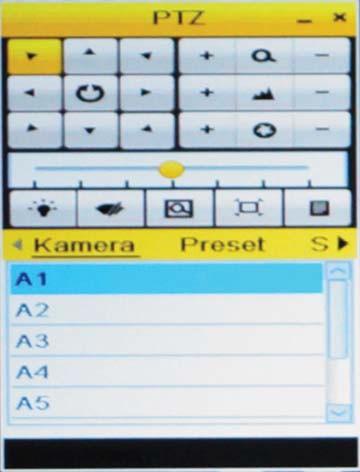

11 Instrukcja obsługi klawiatury sterującej HQ-KBD 11 UWAGA! Aby uzyskać optymalne połączenie umożliwiające obsługę wszystkich funkcji kamery PTZ należy podłączyć klawiaturę sterującą HQ-KBD bezpośrednio do kamery. W celu uzyskania pełnego sterowania rejestratorem oraz kamerą PTZ dopuszczalne jest podłączenie klawiatury HQ-KBD do rejestratora i do kamery PTZ. Patrz rozdział 1. Podłączenie klawiatury do rejestratora i rozdział 2. Podłączenie klawiatury do kamer PTZ. 7.3 Uruchomienie menu głównego rejestratora Aby uruchomić menu główne rejestratora należy nacisnąć klawisz MENU, wybrać odpowiedniego użytkownika (przesuwając się joystickiem góra/dół używając klawisza Enter aby wejść w pole wyboru użytkownika), potwierdzić wybór klawiszem Enter a następnie (używając joysticka i klawisza EDIT ) wprowadzić przypisane do danego użytkownika hasło dostępu do rejestratora. Zmianę rodzaju wprowadzanych znaków uzyskuje się poprzez używanie klawisza A. Aby wyjść z pola edycji hasła należy użyć klawisza Esc. Następnie operację logowania należy potwierdzić przyciskiem OK w rejestratorze. Należy poruszać się pomiędzy poszczególnymi polami używając joysticka. Aby zalogować się na innego użytkownika należy w menu głównym rejestratora wybrać Wyłącz, następnie Wyloguj. Następnie należy nacisnąć klawisz SHUT DOWN na klawiaturze aby wyświetlić okno logowania do rejestratora. 7.4 Odtwarzanie nagrań Aby odtworzyć zapisany na dysku twardym rejestratora materiał jest wejście do menu głównego i wybranie opcji Odtwarzanie (za pomocą klawisza Enter ). Odtwarzanie materiału zapisanego w trybie ciągłym uzyskuje się poprzez wybranie opcji Ciągłe (Menu główne > Odtwarzanie > Ciągłe). Zostanie wyświetlone okno odtwarzania w którym za pomocą joysticka i klawisza Enter należy wybrać kanały, które mają być odtwarzane oraz typ nagrań. Należy ustalić datę i godzinę początku oraz końca nagrań. Aby edytować pole należy nacisnąć klawisz Edit. Zmianę daty i godziny dokonuje się używając joysticka, klawisza Edit w celu usunięcia istniejących danych oraz klawiszy numerycznych w celu wprowadzenia nowych danych. Po wprowadzeniu danych należy potwierdzić je klawiszem Enter i przejść do kolejnego pola za pomocą joysticka. Po ustaleniu okresu z jakiego mają pochodzić nagrania należy wybrać przycisk Odtwarzanie w celu wyświetlenia nagrań lub Szukaj aby wyświetlić listę dostępnych plików nagrań. Szczegółowy opis sposobów odtwarzania znajduje się w instrukcji obsługi rejestratora.

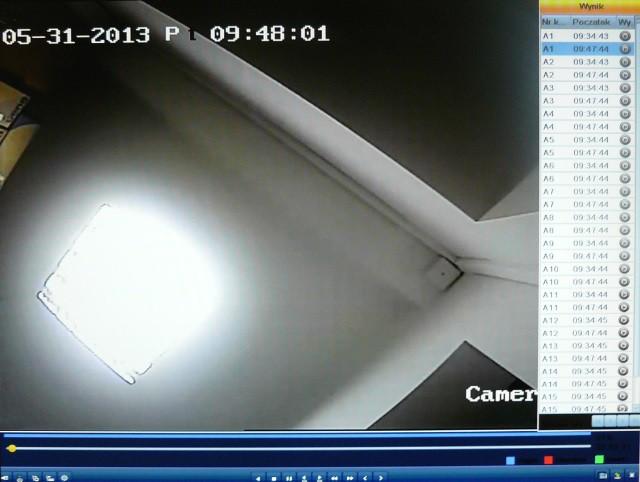

12 Instrukcja obsługi klawiatury sterującej HQ-KBD Sterowanie w oknie interfejsu odtwarzania Joystick zgodnie z tabelą w rozdziale 6.2. Opis sterowania joystickiem str. 9. MENU wyświetlanie/ukrywanie paska postępu nagrań. EDIT początek/koniec klipu nagrań. Umożliwia wyznaczenie fragmentu nagrania w celu archiwizacji. Po wyjściu z trybu odtwarzania wyświetlona zostanie informacja o utworzonym klipie i wystąpi możliwość jego archiwizacji na przenośnym nośniku danych typu pamięć Pendrive. REC włączenie/wyłączenie odtwarzania dźwięku. MON przełączanie pomiędzy wyjściami wideo. UWAGA! Należy mieć podłączony dodatkowy monitor. MAIN/AUX przełączanie pomiędzy wyjściami wideo. UWAGA! Należy mieć podłączony dodatkowy monitor. AUX przełączenie pomiędzy widokiem wielokanałowym a podglądem pojedynczej kamery. Należy naciskać klawisz AUX aby przełączać pomiędzy widokami. ENTER play / pauza. WIPER odtwarzanie do przodu. LIGHT odtwarzanie do tyłu.

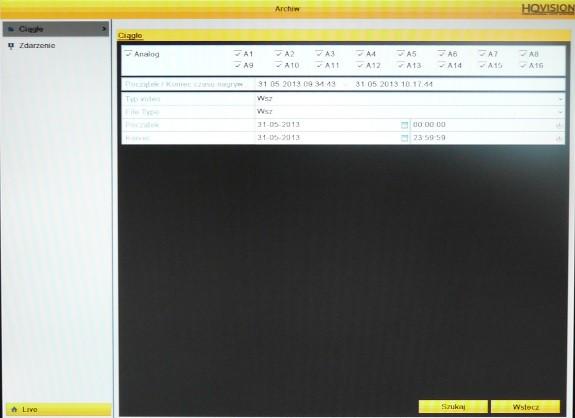

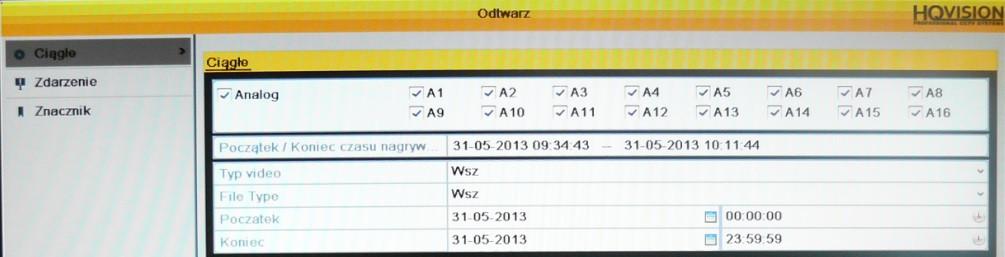

13 Instrukcja obsługi klawiatury sterującej HQ-KBD Archiwizacja nagrań Aby zarchiwizować nagrany materiał na pamięci przenośnej należy z menu głównego wybrać Archiwizacja a następnie Ciągłe (Menu główne > Archiwizacja > Ciągłe). Zostanie wyświetlone okno w którym za pomocą joysticka i klawisza Enter należy wybrać kanały, które mają być archiwizowane oraz typ nagrań. Należy ustalić datę i godzinę początku oraz końca nagrań. Aby edytować pole należy nacisnąć klawisz Edit. Zmianę daty i godziny dokonuje się używając joysticka, klawisza Edit w celu usunięcia istniejących danych oraz klawiszy numerycznych w celu wprowadzenia nowych danych. Po wprowadzeniu danych należy potwierdzić je klawiszem Enter i przejść do kolejnego pola za pomocą joysticka. Po wprowadzeniu wszystkich danych należy wybrać przycisk Szukaj. Zostanie wyświetlone okno Wyniki przedstawione na poniższym rysunku zawierające pliki nagrań z wyznaczonego przedziału czasowego. Należy zaznaczyć pliki nagrań które mają być zarchiwizowane. Należy przy pomocy joysticka wejść na pole listy plików (podświetlenie pliku zmieni się na kolor niebieski), nacisnąć Enter i przy pomocy joysticka poruszać się po liście plików (góra/dół).

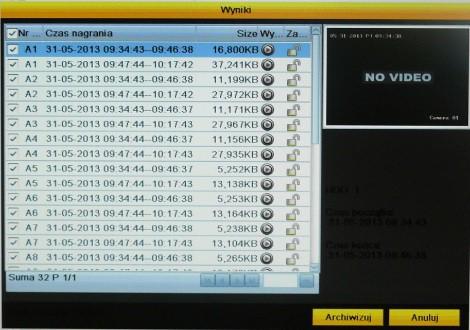

14 Instrukcja obsługi klawiatury sterującej HQ-KBD 14 W oknie listy plików nagrań możliwe są następujące operacje: MON zaznaczenie wszystkich plików nagrań. LIGHT zaznaczenie/odznaczenie wszystkich plików nagrań. A zaznaczenie/odznaczenie pojedynczego (aktualnie podświetlonego) pliku nagrań. REC blokowanie plików nagrań. Umożliwia zabezpieczenie nagrań przed nadpisaniem (ikona kłódki). Więcej informacji dot. tej opcji znajduje się w instrukcji rejestratora. PLAY odtwarzanie zaznaczonego pliku nagrań w oknie szybkiego podglądu. Klawiszem Esc możliwe jest zamknięcie okna odtwarzania. Esc wyjście z opcji. Po zaznaczeniu plików nagrań należy użyć klawisza Esc aby wyjść z pola listy plików i przy pomocy joysticka w wybrać przycisk Archiwizacja. Zostanie wyświetlone okno lokalizacji miejsca zapisu plików na pamięci przenośnej przedstawione na poniższym rysunku.

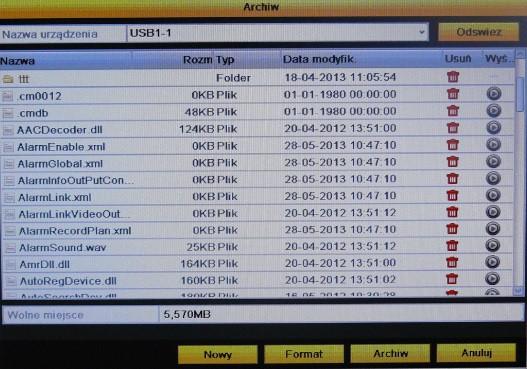

15 Instrukcja obsługi klawiatury sterującej HQ-KBD 15 W oknie Nazwa urządzenia wyświetlona zostanie pamięć USB umieszczona w gnieździe rejestratora, a poniżej lista plików i katalogów. Aby poruszać się po liście plików (góra/dół) należy przy pomocy joysticka wejść na pole listy plików (podświetlenie pliku zmieni się na kolor niebieski) i nacisnąć Enter. Możliwe jest tworzenie nowych katalogów, formatowanie pamięci, usuwanie plików i katalogów. Poruszanie się po liście plików realizowane jest przy pomocy joysticka. EDIT wchodzenie/wychodzenie do katalogów. PLAY odtwarzanie zaznaczonego pliku nagrań w oknie szybkiego podglądu. Klawiszem Esc możliwe jest zamknięcie okna odtwarzania. PREV usuwanie podświetlonego pliku lub katalogu z pamięci przenośnej. Po wybraniu przycisku Archiwizacja zostanie wyświetlone okno potwierdzenia operacji. Możliwy będzie wybór tego, co ma być zapisane na pamięci przenośnej: Nagrania i logi (nagrane zostaną pliki video w formacie mp4 oraz pliki tekstowe zawierające liste zdarzeń z wybranego przedziału czasowego) lub Odtwarzacz (zostanie skopiowany program odtwarzacza umożliwiający oglądanie nagrań na komputerze PC).

16 Instrukcja obsługi klawiatury sterującej HQ-KBD Obsługa kamery PTZ przy pomocy klawiatury Aby sterować kamerą PTZ przy pomocy klawiatury należy po prawidłowym podłączeniu (patrz rozdział 2. Podłączenie klawiatury do kamer PTZ) ustawić w kamerze i w klawiaturze identyczne parametry komunikacji takie jak: protokół komunikacyjny, prędkość transmisji, adres urządzenia wykonawczego (kamery PTZ). Opis konfiguracji komunikacji z kamerą PTZ znajduje się w rozdziale 4. Sterowanie kamerą PTZ. UWAGA! Opis ustawień komunikacji w kamerze PTZ znajduje się w instrukcji obsługi danej kamery. Aby wywołać menu OSD kamery PTZ należy wywołać na klawiaturze preset Zapisywanie presetów Procedura zapisywania presetu: 1. Ustawić kamerę w wybranym położeniu. 2. Nacisnąć klawisz PRESET na klawiaturze. (Na wyświetlaczu pojawi się napis: SET PRESET: ---) 3. Wybrać numer presetu, np.: 1 i nacisnąć Enter. Kamera zapisze aktualne ustawienie jako preset Aby zapisać kolejne presety należy postępować zgodnie z punktami 1 do Wywoływanie presetów Procedura wywoływania presetu: 1. Nacisnąć klawisz SHOT na klawiaturze. (Na wyświetlaczu pojawi się napis: SHOT PRESET: ---) 2. Wybrać numer presetu, np.: 1 i nacisnąć Enter. Kamera ustawi się w pozycji zapisanej jako preset Aby wywołać kolejne presety należy postępować zgodnie z punktami 1 do Usuwanie presetów Procedura usuwania presetu: 1. Nacisnąć klawisz DEL na klawiaturze. (Na wyświetlaczu pojawi się napis: DEL PRESET: ---) 2. Wybrać numer presetu, np.: 1 i nacisnąć Enter. Preset 1 zostanie usunięty z pamięci kamery. Aby usunąć kolejne presety należy postępować zgodnie z punktami 1 do 4. UWAGA! Programowanie ścieżek patrolowych oraz tras ruchu odbywa się z poziomu menu OSD kamery PTZ HQVISION.

17 Instrukcja obsługi klawiatury sterującej HQ-KBD Klawisze używane przy sterowaniu kamerą PTZ Tabela zawiera opis klawiszy używanych przy sterowaniu kamerą PTZ HQVISION. Klawisz Opis FOCUS + Regulacja ostrości + FOCUS Regulacja ostrości - ZOOM + Przybliżenie + ZOOM Oddalenie - IRIS + Przysłona otwarta (Przysłona +) IRIS Przysłona zamknięta (Przysłona +) AUTO Skanowanie poziome 360º F2 F4 Uruchomienie zaprogramowanej ścieżki patrolowej po zaprogramowanych presetach Uruchomienie zaprogramowanej trasy ruchu
