1 103 ST PRACE WYKOŃCZENIOWE WEWNĄTRZ BUDYNKU ST Instalacja elektryczna i teletechniczna wewnętrzna I. kod CPV WSTĘP 1.1. Przedmiot SST Przedmiotem opracowania niniejszej SST są wymagania dotyczące wykonania i odbioru robót instalacji elektrycznych i teletechnicznych w zakresie objętym projektem budowlanym Zakres stosowania SST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu - wykonawstwie robót instalacyjnych w zakresie instalacji elektrycznych i teletechnicznych dla obiektu wymienionego w punkcie 1.1. zgodnie z opracowaną dokumentacją projektową. Stosowanie podanych norm i przepisów nie moŝe być sprzeczne z innymi, obowiązującymi w chwili prowadzenia robót, normami i przepisami Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi normami Przepisami Budowy Urządzeń Elektroenergetycznych oraz aktualną ustawą Prawo Budowlane Ogólne wymagania dotyczące robót Wszystkie roboty budowlano - montaŝowe naleŝy wykonywać zgodnie z projektami budowlanymi: oraz Warunkami wykonania i odbioru robót budowlano - montaŝowych. Wykonawca robót jest odpowiedzialny za jakość wykonania robót. W przypadkach wymagających wyjaśnień uściśleń lub wprowadzenia zmian w zastosowanych rozwiązaniach projektowych Wykonawca ma obowiązek powiadomienia Projektanta i ZRU w celu podjęcia decyzji technicznych w proponowanym przez Wykonawcę zakresie. Projekty powykonawcze lub uzupełniające opracowane przez Wykonawcę podlegają bezwzględnemu pisemnemu zatwierdzeniu przez projektanta instalacji elektrycznej pod rygorem niewaŝności. 2. SKRÓCONY ZAKRES PRAC BRANśA ELEKTRYCZNA Roboty elektryczne obejmują: - Wykonanie wewnętrznej linii zasilającej - głównej od istniejącego złącza kablowego ZK - Wykonanie wewnętrznych linii zasilających poszczególne podrozdzielnie - Wykonanie podrozdzielni wyposaŝonych - Wykonanie instalacji oświetlenia ogólnego (podstawowego) oraz ewakuacyjnego - Wykonanie instalacji gniazd wtyczkowych ogólnego przeznaczenia - Wykonanie instalacji zasilania i sterowania urządzeń wentylacji - Wykonanie instalacji dedykowanych zasilających sieci komputerowe - Wykonanie ochrony od poraŝeń prądem elektrycznym. 103

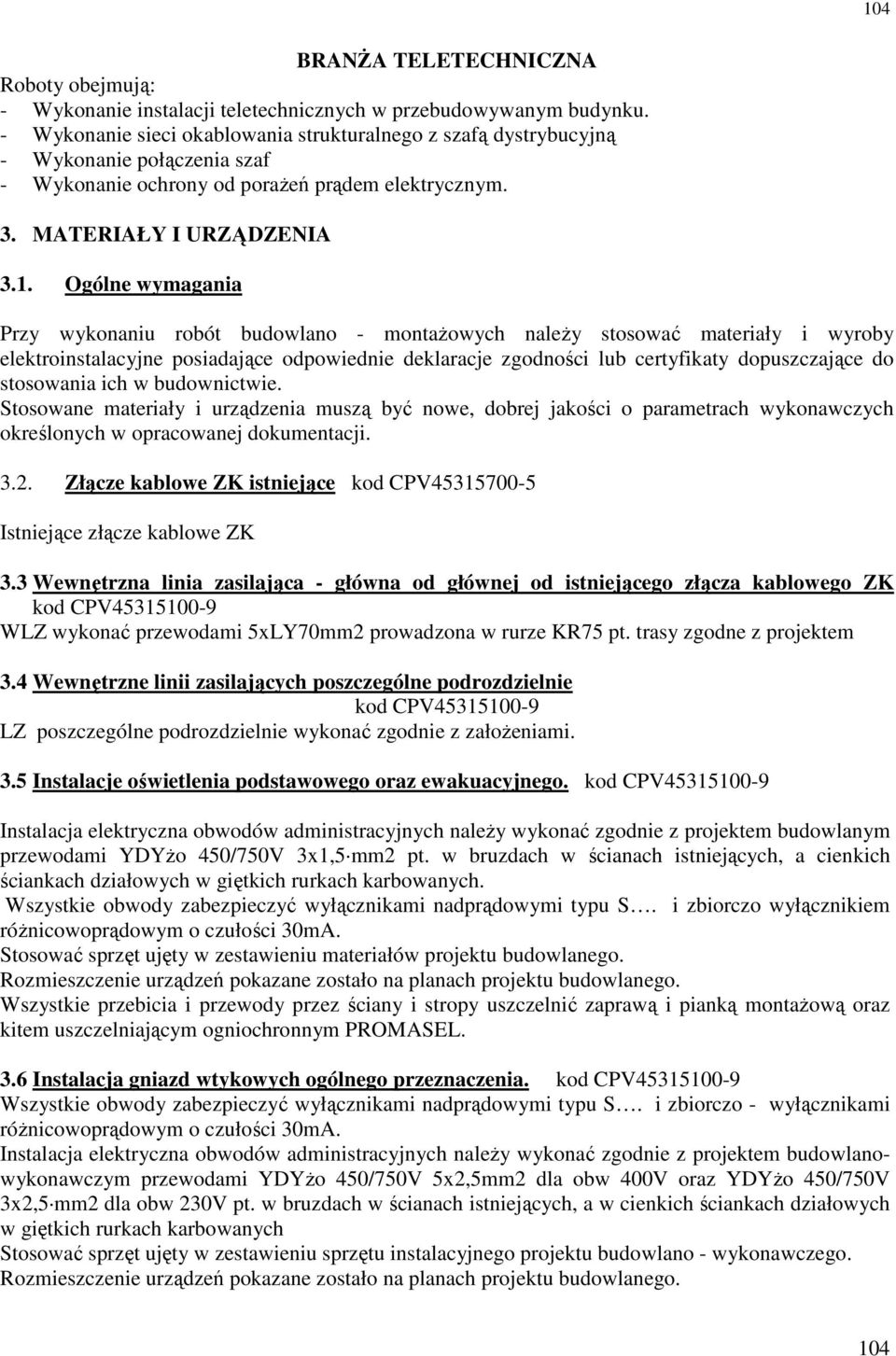

2 104 BRANśA TELETECHNICZNA Roboty obejmują: - Wykonanie instalacji teletechnicznych w przebudowywanym budynku. - Wykonanie sieci okablowania strukturalnego z szafą dystrybucyjną - Wykonanie połączenia szaf - Wykonanie ochrony od poraŝeń prądem elektrycznym. 3. MATERIAŁY I URZĄDZENIA 3.1. Ogólne wymagania Przy wykonaniu robót budowlano - montaŝowych naleŝy stosować materiały i wyroby elektroinstalacyjne posiadające odpowiednie deklaracje zgodności lub certyfikaty dopuszczające do stosowania ich w budownictwie. Stosowane materiały i urządzenia muszą być nowe, dobrej jakości o parametrach wykonawczych określonych w opracowanej dokumentacji Złącze kablowe ZK istniejące kod CPV Istniejące złącze kablowe ZK 3.3 Wewnętrzna linia zasilająca - główna od głównej od istniejącego złącza kablowego ZK kod CPV WLZ wykonać przewodami 5xLY70mm2 prowadzona w rurze KR75 pt. trasy zgodne z projektem 3.4 Wewnętrzne linii zasilających poszczególne podrozdzielnie kod CPV LZ poszczególne podrozdzielnie wykonać zgodnie z załoŝeniami. 3.5 Instalacje oświetlenia podstawowego oraz ewakuacyjnego. kod CPV Instalacja elektryczna obwodów administracyjnych naleŝy wykonać zgodnie z projektem budowlanym przewodami YDYŜo 450/750V 3x1,5 mm2 pt. w bruzdach w ścianach istniejących, a cienkich ściankach działowych w giętkich rurkach karbowanych. Wszystkie obwody zabezpieczyć wyłącznikami nadprądowymi typu S. i zbiorczo wyłącznikiem róŝnicowoprądowym o czułości 30mA. Stosować sprzęt ujęty w zestawieniu materiałów projektu budowlanego. Rozmieszczenie urządzeń pokazane zostało na planach projektu budowlanego. Wszystkie przebicia i przewody przez ściany i stropy uszczelnić zaprawą i pianką montaŝową oraz kitem uszczelniającym ogniochronnym PROMASEL. 3.6 Instalacja gniazd wtykowych ogólnego przeznaczenia. kod CPV Wszystkie obwody zabezpieczyć wyłącznikami nadprądowymi typu S. i zbiorczo - wyłącznikami róŝnicowoprądowym o czułości 30mA. Instalacja elektryczna obwodów administracyjnych naleŝy wykonać zgodnie z projektem budowlanowykonawczym przewodami YDYŜo 450/750V 5x2,5mm2 dla obw 400V oraz YDYŜo 450/750V 3x2,5 mm2 dla obw 230V pt. w bruzdach w ścianach istniejących, a w cienkich ściankach działowych w giętkich rurkach karbowanych Stosować sprzęt ujęty w zestawieniu sprzętu instalacyjnego projektu budowlano - wykonawczego. Rozmieszczenie urządzeń pokazane zostało na planach projektu budowlanego. 104

3 105 Wszystkie przebicia i przewody przez ściany i stropy uszczelnić zaprawą i pianką montaŝową oraz kitem uszczelniającym ogniochronnym PROMASEL. 3.7 Instalacje dedykowane zasilające sieci komputerowe. Kod CPV W budynku dla potrzeb zasilania sieci komputerowych naleŝy zamontować tablice Z tablic jw. wyprowadzić dedykowane instalacje elektryczne zasilające obwody komputerowe zakończone punktami elektryczno logicznymi tzw. PEL-ami. Obwody wykonać przewodami YDYŜo 3x2,5 mm2. Stosować sprzęt ujęty w zestawieniu sprzętu instalacyjnego projektu budowlanego. Rozmieszczenie urządzeń pokazane zostało na planach projektu budowlanego. Wszystkie przebicia i przewody przez ściany i stropy uszczelnić zaprawą i pianką montaŝową oraz kitem uszczelniającym ogniochronnym PROMASEL. 3.8 Instalacja ochronna, ochrona przeciw poraŝeniowa. Kod CPV W budynku wykonać główne połączenie wyrównawcze z taśmy FeZn 25x3 mm, do którego naleŝy podłączyć metalowe części wyposaŝenia instalacyjnego budynku, listwę ochronną PE oraz uziom otokowy (powierzchniowy) budynku. Wszystkie metalowe rurociągi: wodne, gazowe, c. o., kanalizacyjne, wanny, baterie itp. naleŝy podłączyć lokalnymi połączeniami wyrównawczymi wykonanymi przewodem DY4mm2 do puszek hermetycznych WK60 100x100x50, IP54 z zaciskami 5x4 SPELSBERG, a z nich do zacisków PE wszystkich tablic. Wszystkie gniazda wtyczkowe muszą być wyposaŝone w styk ochronny. Jako system dodatkowej ochrony przeciw poraŝeniowej naleŝy zastosować szybkie wyłączenie poprzez wyłączniki przeciw poraŝeniowe róŝnicowo prądowe o czułości 30mA. W pomieszczeniu serwera naleŝy wykonać instalację uziemiającą szafę GDP przewodem DY 6,0 mm2 do zacisku PE tablicy zasilającej instalacji dedykowanej. Instalację ochrony przeciw poraŝeniowej naleŝy wykonać zgodnie z obowiązującymi przepisami wg wieloarkuszowej normy PN-IEC i normami: PN-IEC /1993 i PN-IEC /1994. Zgodnie z projektem budynek będzie zasilany ze stacji trafo, która pracuje w układzie TT. 4 SPRZĘT Wykonawca jest zobowiązany uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak teŝ przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów i sprzętu, itp. Sprzęt uŝywany przez Wykonawcę powinien uzyskać akceptację ZRU. Zgodnie z technologią załoŝoną w dokumentacji projektowej, proponuje się uŝyć następującego sprzętu: - induktorowy miernik izolacji - miernik oporności uziemienia - miernik impedancji pętli zwarcia - tester wyłączników róŝnicowo prądowych - omowy próbnik punktów odbioru EE - wycinarkę do rowków - praska hydrauliczna do końcówek kablowych - narzędzia do ręcznej obróbki kabli i przewodów - miernik sieci strukturalnej o zakresie realizacji jak w pkt-cie 7.3 niniejszej SST 5 TRANSPORT 105

4 106 Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Na środkach transportu przewoŝone materiały powinny być zabezpieczone przed ich przemieszczeniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. 6 WYKONANIE ROBÓT 6.1. Ogólne zasady wykonania robót Roboty budowlano - montaŝowe naleŝy prowadzić zgodnie z obowiązującymi: - Normami podstawowymi, - Przepisami i rozporządzeniami związanymi z normami podstawowymi, - Przepisami technicznymi odpowiednimi dla danego rodzaju robót, - Przepisami BHP, ochrony przeciwpoŝarowej oraz ochrony przeciwpoŝarowej w zakresie obowiązującym dla danego zakresu robót, - Projektem budowlano - wykonawczym, - Ustaleniami podjętymi w ramach nadzoru autorskiego i inwestorskiego Zabezpieczenie robót Wykonawca zapewnia przez cały okres trwania robót, aŝ do momentu odbioru, skuteczne zabezpieczenie wszystkich robót i urządzeń przez siebie wykonywanych lub instalowanych. Wykonanie zabezpieczeń naleŝy do zadań określonych niniejszą specyfikacją, a więc w przypadku uszkodzeń spowodowanych brakiem lub niedostateczną jakością zabezpieczeń koszty naprawy ponosi Wykonawca Oznakowanie instalacji Wszystkie elementy instalacji naleŝy prawidłowo oznakować. Listwy montaŝowe podłączeń elektrycznych i końcówki przewodów wszystkich połączeń elektrycznych naleŝy równieŝ oznakować, a informacje na wszystkich tablicach musza być zgodne z danymi zawartymi w rysunkach wykonawczych (powykonawczych) Szczegółowe warunki wykonania robót Zgodnie z opracowaną dokumentacją budowlano - wykonawczą. 7 KONTROLA JAKOŚCI ROBÓT 7.1. Ogólne zasady kontroli jakości robót Celem kontroli jest stwierdzenie osiągnięcia załoŝonej jakości wykonywanych robót. Jakość robót budowlano - montaŝowych jest sprawdzana przez osoby upowaŝnione, wymienione w odpowiednich przepisach Prawa Budowlanego Kontrola jakości materiałów Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom dokumentacji projektowej i specyfikacji technicznej oraz posiadać świadectwa jakości lub atesty techniczne producenta i uzyskać akceptację ZRU Badania, próby i pomiary pomontaŝowe 106

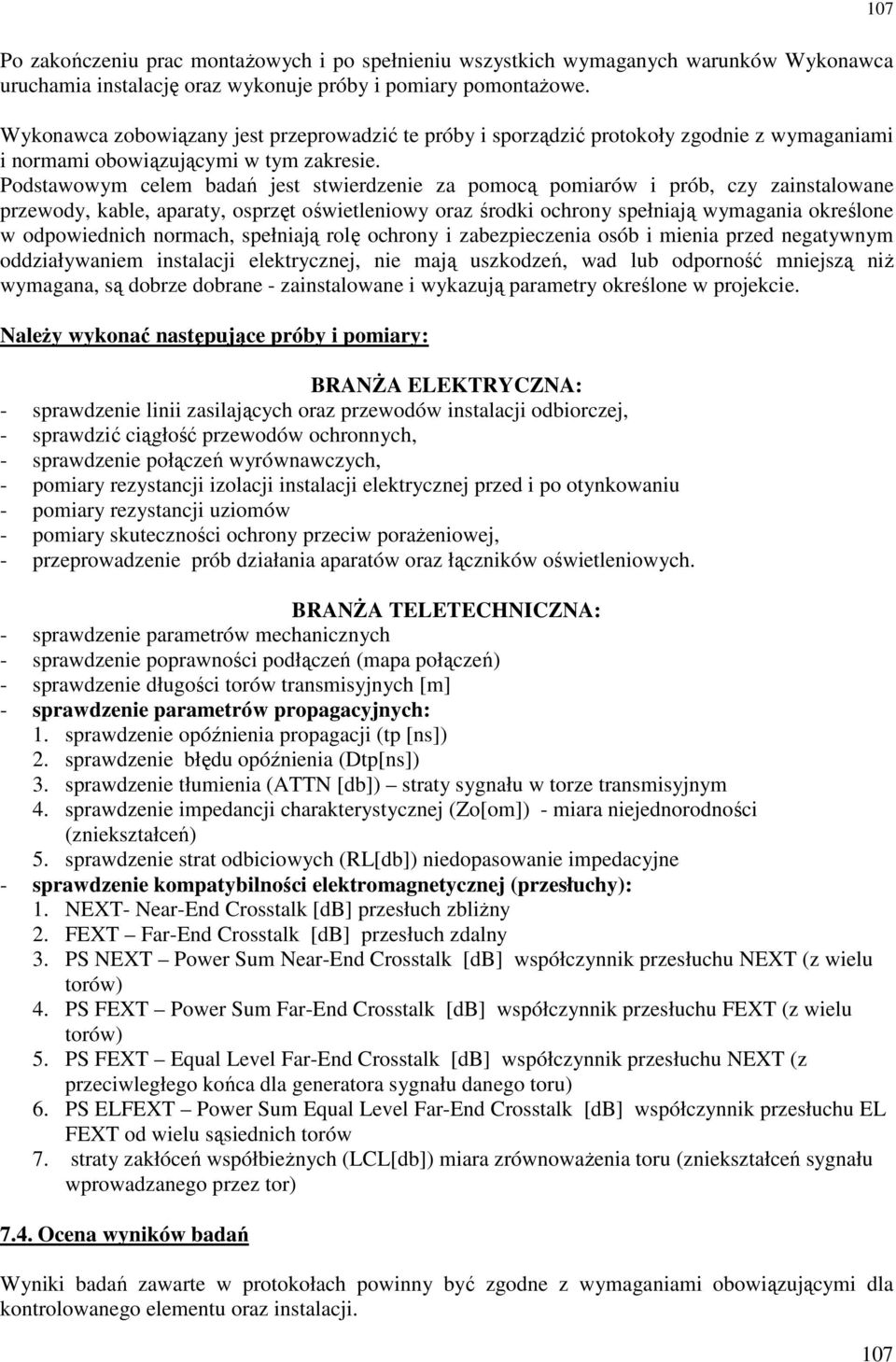

5 Po zakończeniu prac montaŝowych i po spełnieniu wszystkich wymaganych warunków Wykonawca uruchamia instalację oraz wykonuje próby i pomiary pomontaŝowe. Wykonawca zobowiązany jest przeprowadzić te próby i sporządzić protokoły zgodnie z wymaganiami i normami obowiązującymi w tym zakresie. Podstawowym celem badań jest stwierdzenie za pomocą pomiarów i prób, czy zainstalowane przewody, kable, aparaty, osprzęt oświetleniowy oraz środki ochrony spełniają wymagania określone w odpowiednich normach, spełniają rolę ochrony i zabezpieczenia osób i mienia przed negatywnym oddziaływaniem instalacji elektrycznej, nie mają uszkodzeń, wad lub odporność mniejszą niŝ wymagana, są dobrze dobrane - zainstalowane i wykazują parametry określone w projekcie. NaleŜy wykonać następujące próby i pomiary: BRANśA ELEKTRYCZNA: - sprawdzenie linii zasilających oraz przewodów instalacji odbiorczej, - sprawdzić ciągłość przewodów ochronnych, - sprawdzenie połączeń wyrównawczych, - pomiary rezystancji izolacji instalacji elektrycznej przed i po otynkowaniu - pomiary rezystancji uziomów - pomiary skuteczności ochrony przeciw poraŝeniowej, - przeprowadzenie prób działania aparatów oraz łączników oświetleniowych. BRANśA TELETECHNICZNA: - sprawdzenie parametrów mechanicznych - sprawdzenie poprawności podłączeń (mapa połączeń) - sprawdzenie długości torów transmisyjnych [m] - sprawdzenie parametrów propagacyjnych: 1. sprawdzenie opóźnienia propagacji (tp [ns]) 2. sprawdzenie błędu opóźnienia (Dtp[ns]) 3. sprawdzenie tłumienia (ATTN [db]) straty sygnału w torze transmisyjnym 4. sprawdzenie impedancji charakterystycznej (Zo[om]) - miara niejednorodności (zniekształceń) 5. sprawdzenie strat odbiciowych (RL[db]) niedopasowanie impedacyjne - sprawdzenie kompatybilności elektromagnetycznej (przesłuchy): 1. NEXT- Near-End Crosstalk [db] przesłuch zbliŝny 2. FEXT Far-End Crosstalk [db] przesłuch zdalny 3. PS NEXT Power Sum Near-End Crosstalk [db] współczynnik przesłuchu NEXT (z wielu torów) 4. PS FEXT Power Sum Far-End Crosstalk [db] współczynnik przesłuchu FEXT (z wielu torów) 5. PS FEXT Equal Level Far-End Crosstalk [db] współczynnik przesłuchu NEXT (z przeciwległego końca dla generatora sygnału danego toru) 6. PS ELFEXT Power Sum Equal Level Far-End Crosstalk [db] współczynnik przesłuchu EL FEXT od wielu sąsiednich torów 7. straty zakłóceń współbieŝnych (LCL[db]) miara zrównowaŝenia toru (zniekształceń sygnału wprowadzanego przez tor) 7.4. Ocena wyników badań Wyniki badań zawarte w protokołach powinny być zgodne z wymaganiami obowiązującymi dla kontrolowanego elementu oraz instalacji

6 Kontrola zgodności wykonania prac Do odbioru naleŝy przedłoŝyć dokumentację powykonawczą, wraz z wynikami prób i badań. Dokumentacja powykonawcza powinna zawierać: - kompletną dokumentację techniczną powykonawczą składającą się z dokumentów składowych projektu uaktualnionych o wprowadzone zmiany, w 2 egzemplarzach, - protokoły badań i pomiarów w 2 egzemplarzach - instrukcje funkcjonowania, obsługi i konserwacji potrzebne do eksploatacji urządzeń 7.6. Szkolenie personelu Inwestora Z chwilą przejęcia instalacji przez Inwestora i w terminie z nim uzgodnionym, Wykonawca przeszkoli personel wyznaczony przez kierownika obiektu w zakresie posługiwania się instalacją, budową urządzeń, ich pracy, ustawienia wszystkich elementów sterowania, bezpieczeństwa, kontroli, przekaŝe on równieŝ wszelkie informacje niezbędne dla zapewnienia bezawaryjnej pracy i bieŝącej obsługi instalacji. 8 ODBIÓR ROBÓT Odbiór robót naleŝy dokonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano - montaŝowych. Do wykonaniu robót niezbędny jest systematyczny nadzór prowadzony przez Wykonawcę, a takŝe nadzór inwestorski i autorski. W przypadku robót zanikowych naleŝy wykonywać odbiory częściowe. Odbioru robót powinien dokonać inspektor nadzoru inwestorskiego przy udziale wykonawcy robót. 9 PŁATNOŚCI Zasady płatności za wykonane roboty określa umowa. 10 NORMY I PRZEPISY ZWIĄZANE Roboty wykonywane będą zgodnie z regułami sztuki budowlanej oraz zgodnie z następującymi normami i przepisami: PN-IEC :1990 PN-IEC :1999 PN-IEC :1999 PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Instalacje bezpieczeństwa. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Instalacje bezpieczeństwa. Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji instalacje na terenie budowy i rozbiórki. Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk. PN-IEC AC:1994 Szafy i tablice rozdzielcze niskiego napięcia. 108

7 Próby. 109 PN-87/E PN-85/E PN-89/E PN-90/E PN-90/E PN-84/E PN-IEC A1:1994 PN-84/E PN-92/E Urządzenia elektryczne rozdzielcze prądu przemiennego 380V dla budownictwa. WyposaŜenie elektryczne instalacyjne. Gniazda wtykowe i wtyki przemysłowe do 660V. Charakterystyka ogólna i wymagania. Złącza mechaniczne niskiego napięcia. Rozłączniki dla instalacji budownictwa ogólnego. Wyłączniki instalacyjne. Elektryczne oświetlenie pomieszczeń. Oprawy oświetleniowe. Informacje ogólne i wymagania. Oprawy dla oświetlenia domowego i pomieszczeń publicznych. Instalacje elektryczne w budownictwie Ochrona i bezpieczeństwo. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zabezpieczenia bezpieczeństwa. Ochrona przeciwpoŝarowa. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochronna przed przepięciami. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Uziemienia i przewody ochronne. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Oprawy oświetleniowe i instalacje oświetleniowe. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Instalacje oświetlenia zewnętrznego. PN-79/E PN-90/E PN-IEC :2000 PN-92/E PN-87/E Oprawy oświetlenia elektrycznego zewnętrznego. Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura rozdzielcza i sterownicza. Stopnie ochrony zapewniane przez obudowy (Kod IP) Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Ogólne wymagania i badania. 109

8 110 PN-E-0470 PN-IEC :2001 Wytyczne pomontaŝowe badań odbiorczych. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. ObciąŜalność prądowa długotrwała przewodów. Inne dokumenty: - Przepisy Budowy Urządzeń Elektroenergetycznych, Instytut Energetyki - WEMA 1988 r. - Ustawa z dnia 07 lipca 1994 r. Prawo Budowlane wraz z późniejszymi zmianami - Rozporządzenie Ministra Przemysłu z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwpoŝarowej (Dz. U. nr 81 z 1990 r.) - Warunki techniczne wykonania i odbioru robót budowlano - montaŝowych tom V wydawnictwo Arkady 1988 r. - Normy międzynarodowe ANSI/TIA/EIA - Normy międzynarodowe ISO/IEC - Norma komponentowa okablowania strukturalnego EN (2001) 110
