1 ZAMAWIAJĄCY: PGE Energia Odnawialna S.A. ul. Ogrodowa 59a Warszawa WARUNKI TECHNICZNE WYKONANIA I ODBIORU ROBÓT Kompleksowa ochrona odgromowa i przed przepięciami zapory i elektrowni szczytowo-pompowej Solina OBIEKT BUDOWLANY Elektrownia Szczytowo-Pompowa Solina PGE Energia Odnawialna Spółka Akcyjna Oddział w Solinie Solina Opracowanie: Wiesław Nietupski upr. bud. projekt. BŁ/169/93 RST sp.j. M.Zielenkiewicz, A.Wojtkowski, W.Nietupski ul. Myśliwska 2, Białystok Białystok, marzec 2011 r.

2 SPIS ZAWARTOŚCI 1. PODSTAWA PRAWNA 2. PRZEDMIOT OPRACOWANIA 3. ZAKRES STOSOWANIA OPRACOWANIA 4. ZAKRES ROBÓT 4.1. Demontaże 4.2. Montaże 5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT 6. MATERIAŁY 6.1. Ogólne wymagania 6.2. Wymagania dotyczące materiałów, przechowywania i składowania 7. SPRZĘT 8. TRANSPORT 9. WYKONANIE ROBÓT 9.1. Ogólne zasady wykonania Wymagania dotyczące poszczególnych rodzajów robót 10. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Badania, próby i pomiary pomontażowe 11. ODBIÓR ROBÓT Ogólne zasady odbioru robót Odbiór ostateczny robót budowlanych 12. PRZEPISY 2

3 1. PODSTAWA PRAWNA Niniejsze WARUNKI TECHNICZNE WYKONANIA I ODBIORU ROBÓT opracowano na podstawie Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz.U. Nr 202 poz.2072 z dnia 16 września 2004 r.) 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest podanie podstawowych norm i przepisów związanych z prowadzeniem robot instalacyjnych instalacji elektrycznych w zakresie objętym projektem Kompleksowej ochrona odgromowa i przed przepięciami zapory i elektrowni szczytowo-pompowej Solina. 3. ZAKRES STOSOWANIA OPRACOWANIA Niniejsze opracowanie można stosować wyłącznie przy wykonawstwie robót instalacyjnych dla obiektu wymienionego w punkcie 2. Stosowanie podanych norm i przepisów nie może być sprzeczne z jakimikolwiek innymi, obwiązującymi w chwili prowadzenia robót, normami i przepisami. Klasyfikacja CPV: Roboty w zakresie instalacji elektrycznych Kategoria robót: Roboty w zakresie instalacji elektrycznych Montaż instalacji piorunochronnej Ochrona odgromowa Inne instalacje elektryczne Usługi opracowywania oprogramowania do sterowników systemowych 4. ZAKRES ROBÓT 4.1. Demontaże (CPV: Roboty w zakresie instalacji elektrycznych) przewody i skrzynki systemu ASTKZ; zewnętrzne urządzenia i okablowanie niepotrzebnych systemów Przed przystąpieniem do robót należy zdemontować istniejące przewody oraz skrzynki systemu ASTKZ w miejscach określonych projektem, a odzyskane urządzenia i materiały przekazać do magazynu inwestora Montaże Instalacja odgromowa (CPV: Montaż instalacji piorunochronnej) montaż zwodów poziomych i pionowych, montaż przewodów odprowadzających, montaż uziomów (CPV: Ochrona odgromowa) montaż instalacji wyrównania potencjałów, montaż układów ochrony przed przepięciami SPD, montaż Systemu Ostrzegania Piorunowego i tablic ostrzegawczych przed wyładowaniami atmosferycznymi, ustawienie tablic ostrzegawczych przed wyładowaniami atmosferycznymi 3

4 System ASTKZ (CPV: Inne instalacje elektryczne) montaż szafek zawierających układy zasilania, konwertery światłowodowe oraz urządzenia centralnej wyspy wejść analogowych systemu ASTKZ (CPV: Usługi opracowywania oprogramowania do sterowników systemowych) oprogramowanie koncentratora i serwerów wizualizacji w zakresie nowych urządzeń oraz rozruch systemu 5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT 5.1. Wszystkie roboty budowlano-montażowe należy wykonywać zgodnie z projektem wykonawczym oraz obowiązującym jeszcze zakresie zawartym w Warunkach technicznych wykonania i odbioru robót budowlano- montażowych, tom V- Instalacje Elektryczne" W przypadkach wymagających wyjaśnień, uściśleń lub wprowadzenia zmian w zastosowanych rozwiązaniach projektowych, Wykonawca ma obowiązek powiadomienia /w formie wcześniej uzgodnionej/ projektanta i inspektora nadzoru w celu podjęcia decyzji technicznych w żądanym lub proponowanym przez Wykonawcę zakresie Projekty uzupełniające lub powykonawcze opracowane przez Wykonawcę lub firmy współpracujące podlegają bezwzględnemu pisemnemu zatwierdzeniu przez projektanta instalacji pod rygorem ich nieważności. 6. MATERIAŁY Typy i rodzaje użytych materiałów podano w tabelach i na schematach zawartych w projekcie budowlano wykonawczym instalacji elektrycznych Ogólne wymagania Przy wykonywaniu robót budowlano - montażowych należy stosować materiały i wyroby elektroinstalacyjne dopuszczone do obrotu i powszechnego stosowania w budownictwie Przydatność materiału lub wyrobu do stosowania musi być potwierdzona przynajmniej jednym z następujących dokumentów: Kryteria Techniczne w odniesieniu do wyrobów podlegających certyfikacji na znak bezpieczeństwa, zgodnie z przepisami o badaniach i certyfikacji; właściwą przedmiotowo Polską Normę; Aprobatą Techniczną w odniesieniu do wyrobu dla którego nie ustanowiono Polskiej Normy lub wyrobu, którego właściwości użytkowe różnią się od właściwości podanych w Polskiej Normie; urządzenia i aparaty elektryczne, przewody i kable elektroenergetyczne powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta. 6.2.Wymagania dotyczące materiałów, przechowywania i składowania Dla każdego stosowanego materiału lub wyrobu, w tym także ich poszczególnych składników należy zachować wymagania dotyczące transportu, przechowywania i składowania zawarte w odpowiednich tematycznych normach i przepisach związanych z tymi normami oraz innymi dokumentami np. instrukcjami producentów W przypadkach wymagających dodatkowych wyjaśnień lub uściśleń Wykonawca ma obowiązek uzyskać brakujące dane bezpośrednio od producenta danego materiału lub wyrobu, sprawdzić poprawność i zgodność otrzymanych danych z obowiązującymi normami i innymi dokumentami. 4

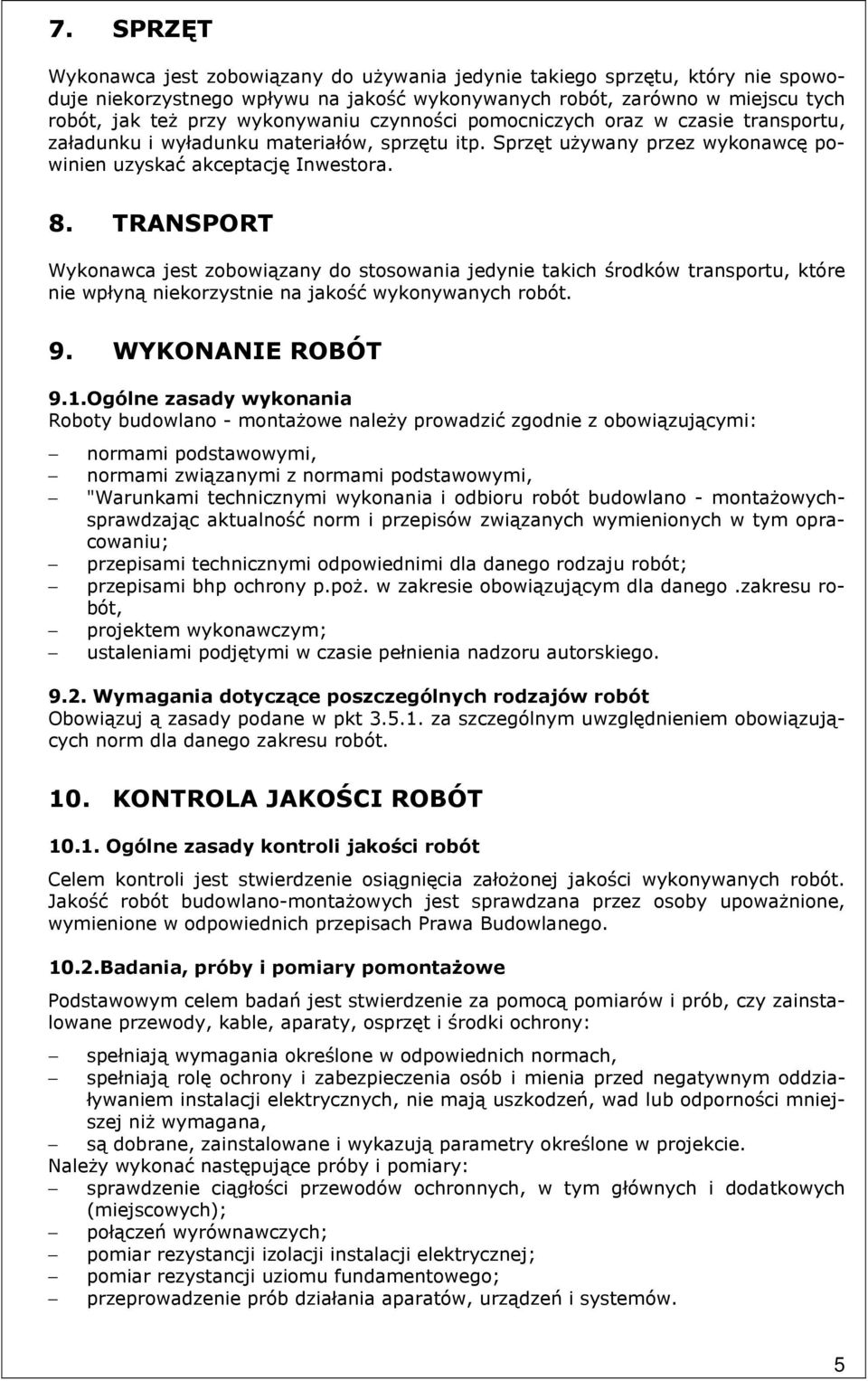

5 7. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptację Inwestora. 8. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. 9. WYKONANIE ROBÓT 9.1.Ogólne zasady wykonania Roboty budowlano - montażowe należy prowadzić zgodnie z obowiązującymi: normami podstawowymi, normami związanymi z normami podstawowymi, "Warunkami technicznymi wykonania i odbioru robót budowlano - montażowychsprawdzając aktualność norm i przepisów związanych wymienionych w tym opracowaniu; przepisami technicznymi odpowiednimi dla danego rodzaju robót; przepisami bhp ochrony p.poż. w zakresie obowiązującym dla danego.zakresu robót, projektem wykonawczym; ustaleniami podjętymi w czasie pełnienia nadzoru autorskiego Wymagania dotyczące poszczególnych rodzajów robót Obowiązuj ą zasady podane w pkt za szczególnym uwzględnieniem obowiązujących norm dla danego zakresu robót. 10. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Celem kontroli jest stwierdzenie osiągnięcia założonej jakości wykonywanych robót. Jakość robót budowlano-montażowych jest sprawdzana przez osoby upoważnione, wymienione w odpowiednich przepisach Prawa Budowlanego Badania, próby i pomiary pomontażowe Podstawowym celem badań jest stwierdzenie za pomocą pomiarów i prób, czy zainstalowane przewody, kable, aparaty, osprzęt i środki ochrony: spełniają wymagania określone w odpowiednich normach, spełniają rolę ochrony i zabezpieczenia osób i mienia przed negatywnym oddziaływaniem instalacji elektrycznych, nie mają uszkodzeń, wad lub odporności mniejszej niż wymagana, są dobrane, zainstalowane i wykazują parametry określone w projekcie. Należy wykonać następujące próby i pomiary: sprawdzenie ciągłości przewodów ochronnych, w tym głównych i dodatkowych (miejscowych); połączeń wyrównawczych; pomiar rezystancji izolacji instalacji elektrycznej; pomiar rezystancji uziomu fundamentowego; przeprowadzenie prób działania aparatów, urządzeń i systemów. 5

6 10.3. Ocena wyników badań Wyniki badań zawarte w protokołach powinny być zgodny z wymaganiami obowiązującymi dla kontrolowanego elementu instalacji elektrycznej. 11. ODBIÓR ROBÓT Ogólne zasady odbioru robót Odbiór robót (w każdym zakresie) należy przeprowadzić zgodnie z: obowiązującymi normami i przepisami, Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych" sprawdzając aktualność norm i przepisów związanych, wymienionych w tym opracowaniu Niezbędnymi dokumentami wymaganymi przy czynnościach odbiorowych są: protokoły odbioru robót zanikających i ulegających zakryciu, karty gwarancyjne wymagane certyfikaty techniczne i aprobaty techniczne Odbiór ostateczny robót budowlanych Odbioru ostatecznego wykonanych robót dokonuje komisja. Dokumentem stwierdzającym o przekazaniu instalacji elektrycznej do eksploatacji jest protokół Badań Odbiorczych. Wykonawca robót zobowiązany jest dostarczyć następujące dokumenty: dokumentację powykonawczą; protokóły z pomiarów. 12. PRZEPISY Wykonawca jest zobowiązany znać wszystkie przepisy prawne wydawane zarówno przez władze państwowe jak i lokalne oraz inne regulacje prawne i wytyczne, które są w jakiejkolwiek sposób związane z prowadzonymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych reguł i wytycznych w trakcie realizacji robót, a w szczególności: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 56 poz. 461) PN-IEC :2001+ Ap1:2002: Ochrona odgromowa obiektów budowlanych. Część 1: Zasady ogólne PN-IEC :2001+Ap1:2002: Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Część 1-1: Przewodnik A - Wybór poziomów ochrony dla urządzeń piorunochronnych PN-IEC :2002: Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Część 1-2: Przewodnik B - Projektowanie, montaż, konserwacja i sprawdzanie urządzeń piorunochronnych PN-IEC :2001: Ochrona przed piorunowym impulsem elektromagnetycznym. Część 2: Zasady ogólne PN-IEC/TS :2003: Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Część 2: Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia PN-IEC/TS :2004: Ochrona przed piorunowym impulsem elektromagnetycznym. Część 3: Wymagania dotyczące urządzeń do ograniczania przepięć (SPD) PN-EN :2008: Ochrona odgromowa. Część 1: Wymagania ogólne PN-EN :2009+A11/2009 (oryg.): Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia 6

7 PN-EN :2009: Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych PN-IEC :2000: Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC :1999: Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC :1999: Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia. PN-IEC :1999: Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami atmosferycznymi i łączeniowymi. PN-IEC :2001: Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych. Opracował: 7
