1

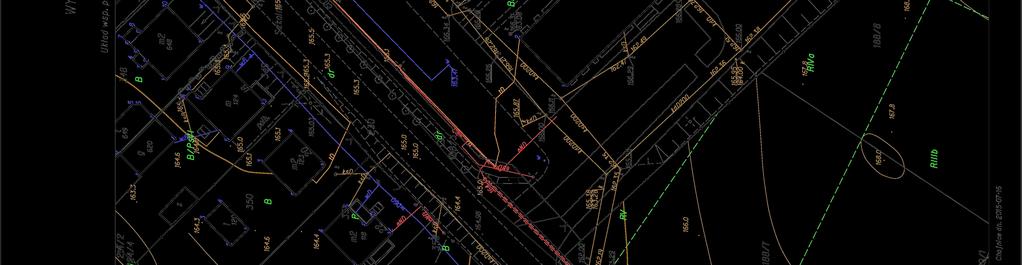

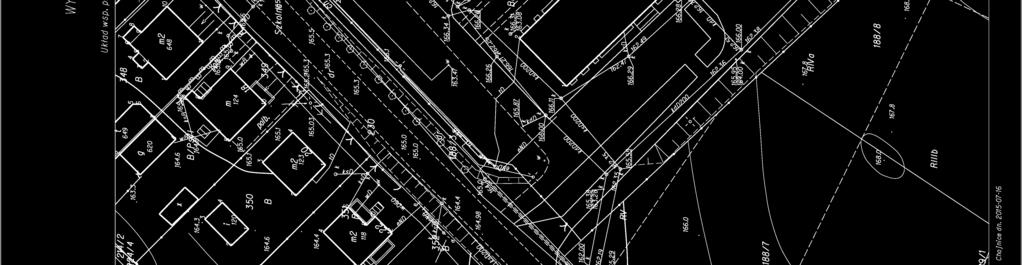

2 SPIS TREŚCI I. DOKUMENTY POŚWIADCZAJĄCE PRZYGOTOWANIE ZAWODOWE PROJEKTANTA / SPRAWDZAJĄCEGO....3 II.OPIS TECHNICZNY Dane ogólne Podstawa opracowania Zakres opracowania i stan istniejący Opis instalacji c.o Opis instalacji ciepłej wody Wytyczne budowlane Uwagi końcowe III. Wytyczne do planu bezpieczeństwa i ochrony zdrowia....9 Rysunki: Rys. nr 1 Plan sytuacyjny 1:500 Rys. nr 2 Rzut piwnic 1:50 Rys. nr 3 Rzut parteru 1:50 Rys. nr 4 Rzut I piętra 1:50 Rys. nr 5 Rozwiniecie instalacji c.o. Rys. nr 6 Rzut piwnic c.w.u. 1:50 Rys. nr 7 Rzut parteru c.w.u. 1:50 Rys. nr 8 Rzut I piętra c.w.u. 1:50 Rys. nr 9 Rozwinięcie instalacji c.w.u oraz cyrkulacji 1

3 Zgodnie z art. 20 ust. 1a Ustawy Prawo budowlane (tekst jednolity Dz. U. z 2013 r., poz. 1409) oświadczamy, że niniejsza dokumentacja sporządzona została przez osoby posiadające uprawnienia budowlane do projektowania w odpowiedniej specjalności oraz zostało dokonane wzajemnie skoordynowanie techniczne wykonanych przez te osoby opracowań projektowych, zapewniające uwzględnienie zawartych w przepisach zasad bezpieczeństwa i ochrony zdrowia w procesie budowy, z uwzględnieniem specyfiki projektowanego obiektu budowlanego. Oraz, że niniejsza dokumentacja została wykonana zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 2

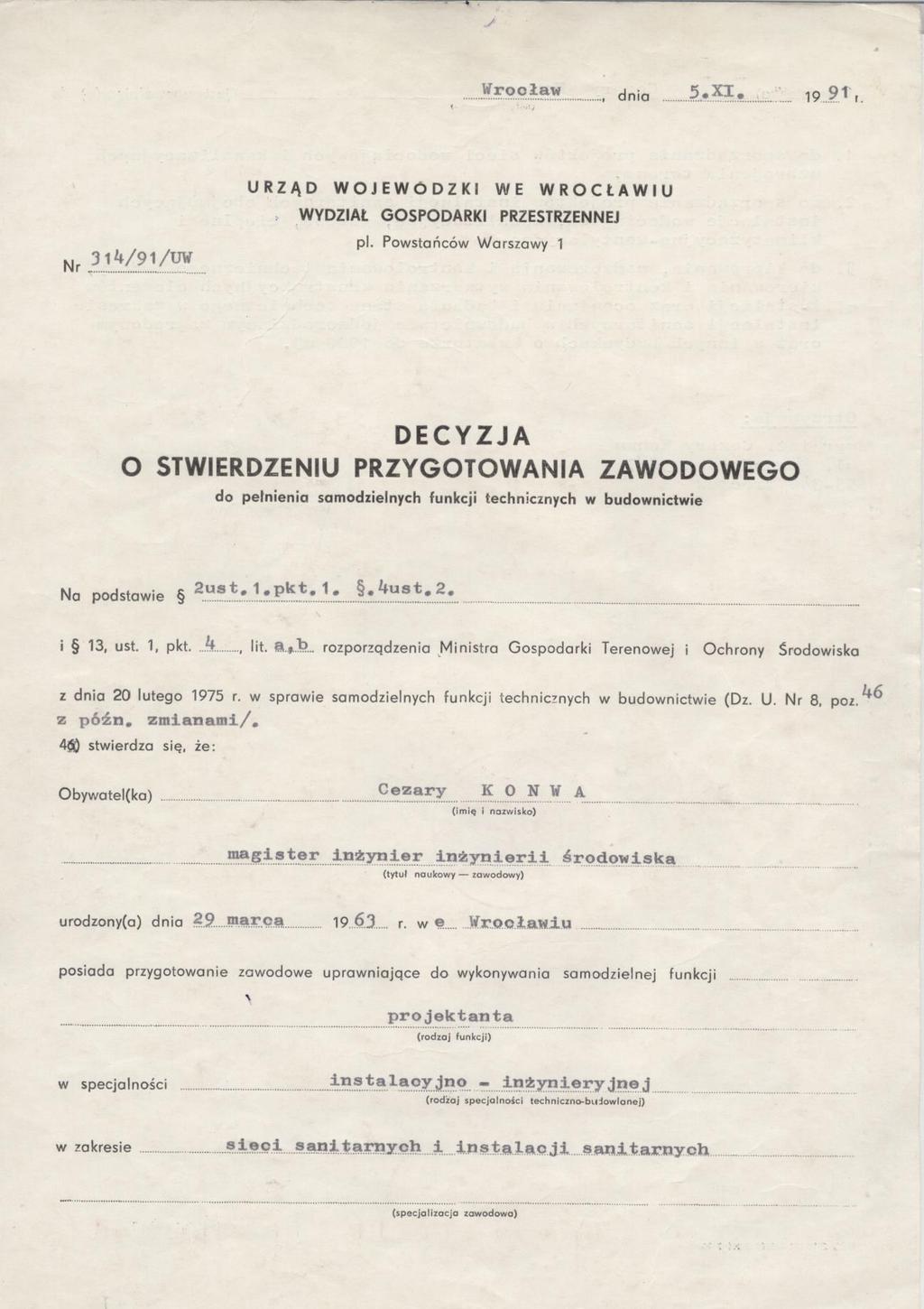

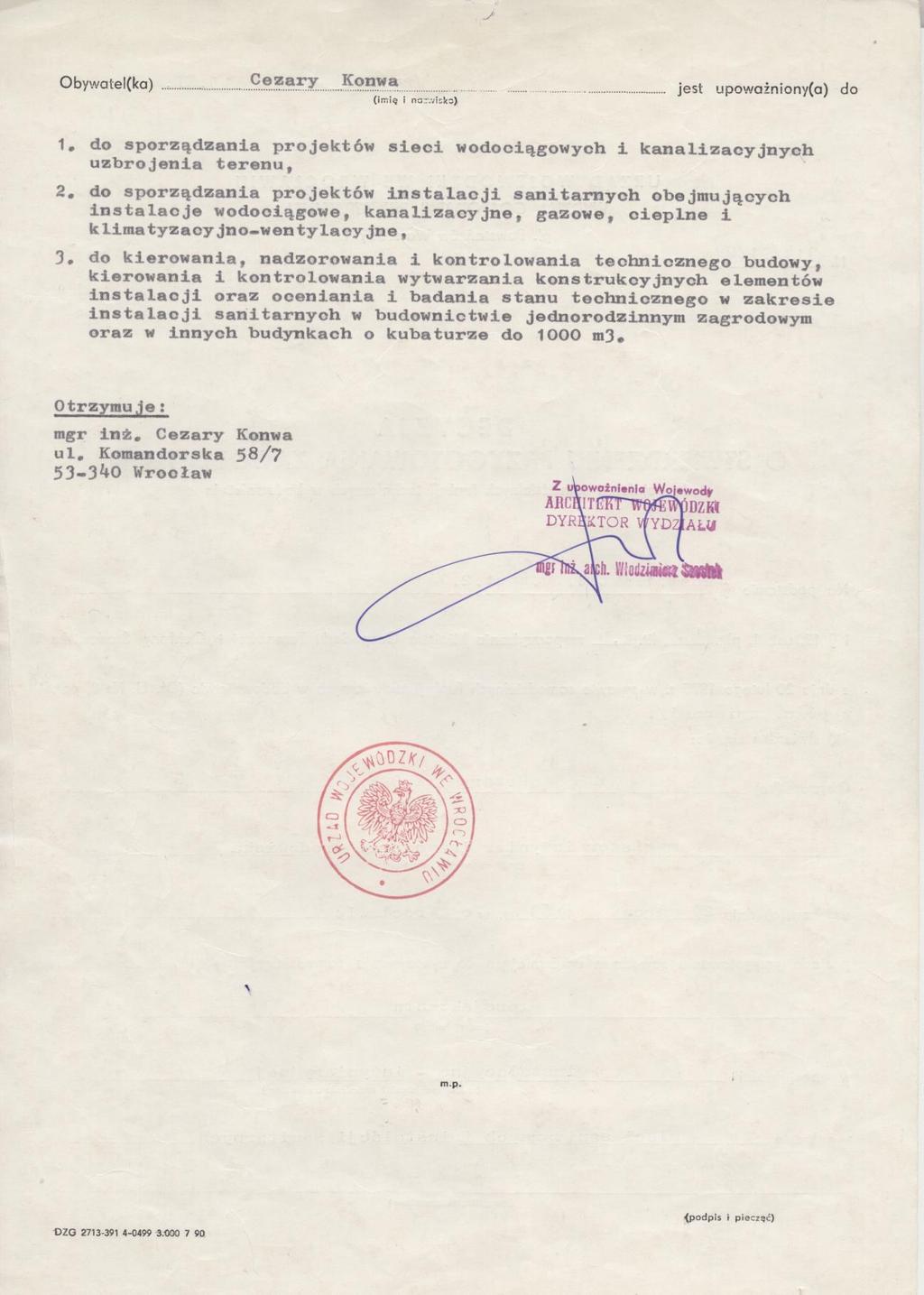

4 I. DOKUMENTY POŚWIADCZAJĄCE PRZYGOTOWANIE ZAWO- DOWE PROJEKTANTA / SPRAWDZAJĄCEGO. 3

5 4

6 5

7 II.OPIS TECHNICZNY do projektu wykonawczego instalacji centralnego ogrzewania, cwu i cyrkulacji w Szkole Podstawowej w Lichnowy przy ul. Szkolnej Dane ogólne Podstawa opracowania. Zlecenie Inwestora Wizja lokalna dokonana we wrześniu 2014 roku Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz.U. z 2013r. poz. 1409); rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz. 690); tekst jednolity Dz.U. poz z r. Rozporządzanie Ministra Sprawa Wewnętrznych i Administracji w sprawie warunków technicznych użytkowania budynków z dnia 16 sierpnia 1999 roku (Dz.U. nr 74 poz. 836). PN-B-02414:1999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. inne obowiązujące normy oraz rozporządzenia katalogi urządzeń 1.2. Zakres opracowania i stan istniejący. Niniejsze opracowanie stanowi projekt instalacji centralnego ogrzewania oraz ciepłej wody użytkowej w Szkole Podstawowej w Lichnowy przy ul. Szkolnej 15.Obecnie budynek ogrzewany jest z kotłowni lokalnej opalanej węglem. Wszelkie nazwy handlowe i znaki towarowe użyte w niniejszym projekcie służą wyłącznie do wskazania standardu i jakości wykonania poszczególnych produktów. Dopuszcza się użycie produktów równoważnych o parametrach nie gorszych niż użyte w niniejszym projekcie i specyfikacji technicznej. Budynek nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. Zgodnie z Rozporządzeniem Ministra Infrastruktury i Rozwoju Poz z dnia 22 września 2015 r. 6 ust.2 pkt 1 i 13a oraz Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane wraz z późniejszymi zmianami art pkt. 1c) stwierdzam, że obszar oddziaływania obiektu jakim jest instalacja c.o. i c.w.u. mieści się w całości na działce na której posadowiony jest budynek. Działka na której znajduje się budynek nie jest narażona na wpływ eksploatacji górniczej. 6

8 Projektowane obiekty i instalacje nie będą rodziły zagrożeń dla środowiska oraz higieny i zdrowia użytkowników. 2. Opis instalacji c.o. Bilans cieplny budynku wykonano w przy pomocy programu OZC Audytor firmy SANKOM. Obliczeniowa moc cieplna instalacji wynosi W. Projektowana instalacja grzewcza pracować będzie przy parametrach wody grzewczej 80/60 0 C. Źródłem ciepła dla instalacji będzie istniejąca kotłownia węglowa. Trasa projektowanej instalacji została pokazana na rzutach poszczególnych kondygnacji. Stare rurociągi instalacji c.o. i c.w.u. zamontowane pod tynkiem nie będą demontowane. Instalację należy wykonać z rur stalowych ze szwem łączonych poprzez spawanie, montowanych na ścianach budynku. Wszystkie powierzchnie zewnętrzne rurociągów stalowych nieocynkowanych oczyścić do II stopnia czystości wg PN-63/H i dwukrotnie pokryć farbą podkładową. Izolacji wymagają przewody prowadzone w pomieszczeniach nieogrzewanych (w piwnicach). Izolację tę wykonać elementami izolacyjnymi z płaszczem z folii aluminiowej lub równorzędnej. Grubości izolacji należy przyjmować według Rozporządzenia Ministra Infrastruktury z dnia 13 sierpnia 2013 roku zmieniające rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U poz. 926). Instalacja centralnego ogrzewania została zaprojektowana jako instalacja z rozprowadzeniem pionowym. Jako elementy grzejne zostały zaprojektowane grzejniki stalowe płytowe typu kompakt, z podłączeniem bocznym wyposażone w zawory z głowicami termostatycznymi ( z zabezpieczeniem antykradzieżowym ) i zawór odcinający na powrocie. Ich specyfikacja została zamieszczona na rozwinięciu instalacji. Przejścia przez przegrody budowlane wykonać w tulejach ochronnych, stalowych o średnicy wewnętrznej większej o 20 mm (przejścia przez strop o 10mm) od średnicy zewnętrznej rurociągu. Wolną przestrzeń między zewnętrzną ścianą rury i wewnętrzną tulei należy wypełnić odpowiednim materiałem termoplastycznym. Wypełnienie powinno zapewniać jedynie możliwość osiowego ruchu przewodu. Tuleje powinny wystawać ok. 50mm poza obrys ściany i 20mm poza obrys stropu. W miejscach przejść przez ściany i stropy nie wolno wykonywać żadnych połączeń. Rury mocować obejmami z wkładkami gumowymi. Na zasilaniu grzejników z podłączeniem bocznym należy zamontować zawory termostatyczne z nastawą wstępną oraz na powrocie zawory odcinające, proste z możliwością spustu wody oraz opróżnienia grzejnika. Zawory termostatyczne należy wyposażyć w głowice termostatyczne. Do odcięcia poszczególnych sekcji instalacji c.o. należy zamontować zawory kulowe. Odpowietrzenie instalacji za pomocą automatycznych zaworów odpowietrzających wraz z zaworami odcinającymi, które należy zamontować w najwyższych punktach instalacji. Nastawy zaworów termostatycznych zostały dobrane w programie Sankom CO i są zamieszczone na rozwinięciu instalacji c.o. Instalacja grzewcza musi być eksploatowana, napełniana i uzupełniana wodą spełniającą wymagania normy PN-93/C

9 Armatura i urządzenia muszą posiadać aktualne atesty i świadectwa dopuszczenia dostosowania w budownictwie. 3. Opis instalacji ciepłej wody. Instlacje ciepłej wody użytkowej oraz cyrkulacji wykonać z rur stalowych przeznaczonych dla wody pitnej do temperatury 90 0 C, łączonych na gwint, montowanych na ścianach budynku. Trasa projektowanej instalacji została pokazana na rzutach poszczególnych kondygnacji oraz na rozwinięciu instalacji. Izolacji wymagają wszystkie przewody c.w.u oraz cyrkulacji. Izolację tę wykonać z gotowych elementów izolacyjnych przeznaczonymi do takiej instalacji. Grubości izolacji należy przyjmować według Rozporządzenia Ministra Infrastruktury z dnia 13 sierpnia 2013 roku zmieniające rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U poz. 926). 4. Wytyczne budowlane. Należy wykonać: przebicia w stropach i ścianach budynku w miejscach wskazanych na rzutach kondygnacji 4. Uwagi końcowe. Wszystkie prace należy wykonać zgodnie z obowiązującymi przepisami i normami. Po zakończeniu robót instalacje należy przepłukać, odpowietrzyć oraz poddać próbom szczelności. Próby instalacji należy przeprowadzić zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych COBRTI Instal: Zeszyt 6. -Warunki Techniczne wykonania i odbioru instalacji ogrzewczych Zeszyt 7. -Warunki Techniczne wykonania i odbioru instalacji wodociągowych Zeszyt 8. -Warunki Techniczne wykonania i odbioru węzłów ciepłowniczych Dopuszcza się odstępstwa dla umiejscowienia urządzeń i prowadzenia instalacji: - od niezwymiarowanych odległości - 10cm, - od zwymiarowanych odległości - po uzgodnieniu z projektantem 8

10 III. Wytyczne do planu bezpieczeństwa i ochrony zdrowia. sporządzone na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120, poz. 1126) Obiekt: Szkoła Podstawowa Adres: ul. Szkolna Lichnowy Inwestor : Temat: Gmina Chojnice, Chojnice ul. 31 Stycznia 56a Instalacja centralnego ogrzewania i ciepłej wody użytkowej Autor opracowania: mgr inż. Cezary Konwa Zgodnie z 6 rozporządzenia Ministra infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120, poz. 1126) sporządzanie planu BIOZ dla prac objętych niniejszym opracowaniem nie jest wymagane. 1.Zakres robót oraz kolejność ich realizacji: prace demontażowe prace budowlane prace instalacyjne próby szczelności izolacje rozruch i regulacje 2. Wykaz istniejących obiektów budowlanych. Szkoła Podstawowa w Lichnowy przy ul. Szkolnej Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. a) rozdzielnie elektryczne, b) stanowisko betoniarki, podajnika materiałów sypkich, 9

11 c) zaparkowane samochody, d) manewrujące samochody dostawcze 4.Wskazania dotyczące przewidywanych zagrożeń podczas realizacji. a) porażenie prądem elektrycznym : ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień, miejsca występowania zagrożenia to : elektronarzędzia, betoniarka, podajnik do betonu, kable przesyłające energię elektryczną, zagrożenie występuje w czasie do 3 godzin dziennie, b) skaleczenia : ekspozycja zagrożenia bardzo duża codziennie, miejsce wystąpienia zagrożenia to : ostre krawędzi detali, stal zbrojeniowa zagrożenie występuje 7,5 godziny dziennie, c) uderzenie i przygniecenie : ekspozycja zagrożenia bardzo duża codziennie, prawdopodobieństwo - niewielkie, miejsce wystąpienia zagrożenia : przy robotach montażowych, przy transporcie ręcznym, przy składowaniu materiałów, zagrożenie występuje w czasie 7,5 godziny dziennie, d) poślizgnięcie się, potknięcie się, upadek : ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień, miejsce wystąpienia zagrożenia to : stanowisko pracy, plac budowy, zagrożenie występuje w czasie 7,5 godziny dziennie, 5. Instruktaż pracowników. Przed przystąpieniem do budowy należy przeszkolić na stanowisku wszystkich pracowników zakresie przepisów BHP. 6. Wskazanie środków technicznych zapobiegających niebezpieczeństwom wynikających z wykonywania robót. Odpowiednia organizacja prac Rozpoznanie lokalizacji już istniejących instalacji (elektrycznej, gazowej etc.) Odpowiednie szalowanie wykopów Prace powinny być prowadzone przez wykwalifikowanych pracowników i kierownictwo nadzoru Używanie sprawnych i w pełni bezpiecznych narzędzi Odpowiednie przeszkolenie BHP pracowników Stosowanie materiałów budowlanych posiadających wszystkie wymagane atesty i aprobaty techniczne Odpowiednio wyposażony punkt ppoż. Gaśnica Punkt sanitarny 10

12 Wyznaczone drogi ewakuacyjne, Wyznaczone punkty poboru wody, Gazy techniczne ( tlen, acetylen) należy składować podczas budowy na zewnątrz budynku i zabezpieczyć je przed dostępem osób niepowołanych. Na trenie budowy należy umieścić tablicę informacyjną z telefonami alarmowymi oraz telefonem kierownika budowy. 11

13 1 EPD

14 CN-21K-60 0,72m CN-21K-60 0,8m CN-21K-60 0,6m CN-21K-60 0,72m W 5 C W W W CN-21K-60 0,6m W CN-21K-60 0,6m W W W CN-21K-60 0,92m W 5 C W W W W 5 C CN-22K-60 0,92m CN-21K-60 0,8m CN-21K-60 1,32m CN-21K-60 1,32m CN-21K-60 0,52m CN-21K-60 0,52m CN-21K-60 0,4m CN-21K-60 1,2m CN-21K-60 0,6m CN-21K-60 0,6m CN-21K-60 0,72m CN-21K-60 0,72m CN-21K-60 0,52m CN-21K-60 0,52m W W W W W W 24 C W CN-21K-60 1,2m CN-21K-60 1,2m 20 CN-21K-60 1,2m CN-21K-60 1,2m 19 CN-21K-60 1,2m W CN-21K-60 1,2m W W W W W W 27 Skład opału 661 W 8 C 28 Węzeł cieplny 116 W 8 C 29 Kotłownia 1549 W 8 C CN-22K-60 1,32m 4 1 CN-22K-60 1,32m CN-22K-60 1,32m 2 CN-21K-60 0,8m CN-21K-60 0,8m 3 CN-21K-60 0,8m CN-22K-60 1,32m CN-22K-60 1,32m CN-21K-60 1,6m 5 CN-22K-60 1,32m CN-22K-60 1,32m EPD

15 CN-21K-60 1,4m CN-21K-60 1,4m CN-21K-60 1,12m CN-21K-60 1,12m CN-33K-90 2,0m CN-33K-90 2,0m CN-21K-60 2,2m W W 143 Szatnia 5495 W 24 C 138 Natryski 2530 W 24 C 137 Szatnia 5407 W 24 C W W CN-21K-60 0,52m W W W W CN-21K-60 0,52m CN-21K-60 0,8m CN-21K-60 1,8m CN-21K-60 1,6m CN-21K-60 1,6m CN-21K-60 1,6m CN-21K-60 0,8m 27 CN-21K-60 1,32m CN-21K-60 1,32m CN-21K-60 1,32m Świetlica 6294 W 1022 W 131 Kuchnia 5296 W CN-33K-60 2,6m CN-33K-60 2,6m W 134 Sala gimn W 125 Stołówka 6220 W 126 Kuchnia 1300 W CN-21K-60 0,4m W W CN-21K-60 0,72m 129 CN-21K-60 1,6m CN-21K-60 1,6m CN-21K-60 1,6m CN-33K-60 0,8m 970 W CN-21K-60 1,6m CN-33K-60 2,6m CN-33K-60 2,6m CN-33K-60 2,6m CN-33K-60 2,6m CN-33K-60 2,6m CN-33K-60 2,6m CN-33K-60 2,6m CN-33K-60 2,6m W CN-21K-60 1,6m 17 CN-21K-60 1,6m CN-21K-60 1,2m CN-21K-60 1,2m 16 CN-21K-60 1,8m CN-21K-60 1,8m CN-21K-60 1,8m W W CN-21K-60 0,4m W W W W W CN-21K-60 0,4m CN-21K-60 0,52m W W W CN-21K-60 0,72m W 13 CN-21K-60 0,72m W CN-21K-60 1,12m 12 CN-21K-60 1,12m W CN-21K-60 1,12m 11 CN-21K-60 1,12m W CN-21K-60 2,0m 20 CN-21K-60 2,0m 19 CN-21K-60 2,0m CN-21K-60 0,72m W W W W W CN-21K-60 0,72m W CN-21K-60 0,72m W W W W CN-21K-60 1,8m 1 CN-21K-60 1,8m CN-21K-60 1,12m 2 CN-21K-60 1,12m 3 CN-21K-60 2,0m 5 CN-21K-60 2,0m CN-21K-60 2,0m 6 CN-21K-60 2,2m CN-21K-60 2,2m 7 CN-21K-60 2,2m CN-21K-60 2,2m 8 CN-21K-60 2,2m CN-21K-60 2,2m 9 CN-22K-60 1,8m CN-22K-60 1,8m 10 CN-22K-60 2,2m 3 EPD

16 CN-21K-60 1,6m 17 CN-21K-60 1,6m CN-21K-60 2,2m CN-21K-60 2,2m CN-21K-60 2,2m 14 CN-21K-60 0,52m CN-22K-60 0,92m 13 CN-22K-60 0,72m CN-21K-60 2,2m CN-21K-60 2,2m CN-21K-60 2,2m CN-21K-60 2,2m 21 CN-21K-60 2,2m W W W W W W 217 Pokój 2444 W W 9364 W 9207 W 3030 W 3892 W 8876 W 3090 W 5999 W 6087 W 4106 W CN-21K-60 2,4m CN-21K-60 2,4m 2 CN-21K-60 2,4m CN-21K-60 2,4m 3 CN-21K-60 2,4m CN-21K-60 2,4m CN-21K-60 2,4m CN-21K-60 2,4m 5 CN-21K-60 2,4m CN-22K-60 2,4m 6 CN-21K-60 2,4m CN-21K-60 2,4m 7 CN-21K-60 2,4m CN-21K-60 2,4m 8 CN-21K-60 2,4m CN-21K-60 2,4m 9 CN-21K-60 2,4m CN-21K-60 2,4m 10 CN-33K-60 1,8m 4 EPD

17 Część A Część A Część A Część B Część B Część B Część C Część C Część B Część C Część D Część C Część D Część D 5 EPD

18 1 P. Pomoc 1664 W W W W W W W 24 C W 1 29 Kotłownia 1549 W 8 C 6 EPD

19 W W W Stołówka 6220 W 126 Kuchnia 1300 W W W W W W W W W W W W W W W W 7 EPD

20 W W 664 W W W 217 Pokój 2444 W W 9364 W 9207 W 8876 W 5999 W 6087 W 4106 W 8 EPD

21 EPD 9
