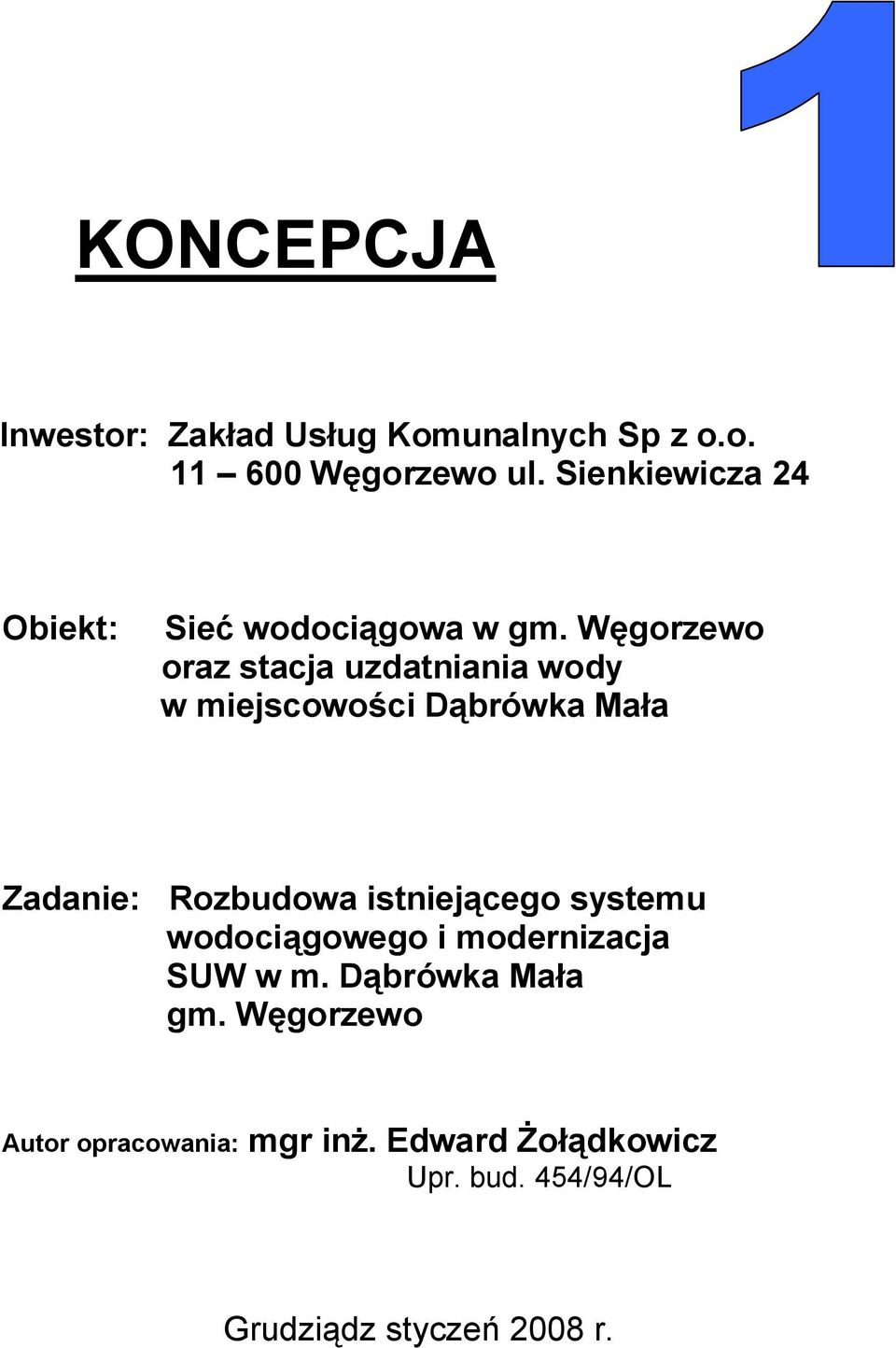

1 KONCEPCJA Inwestor: Zakład Usług Komunalnych Sp z o.o Węgorzewo ul. Sienkiewicza 24 Obiekt: Sieć wodociągowa w gm. Węgorzewo oraz stacja uzdatniania wody w miejscowości Dąbrówka Mała Zadanie: Rozbudowa istniejącego systemu wodociągowego i modernizacja SUW w m. Dąbrówka Mała gm. Węgorzewo Autor opracowania: mgr inż. Edward Żołądkowicz Upr. bud. 454/94/OL Grudziądz styczeń 2008 r.

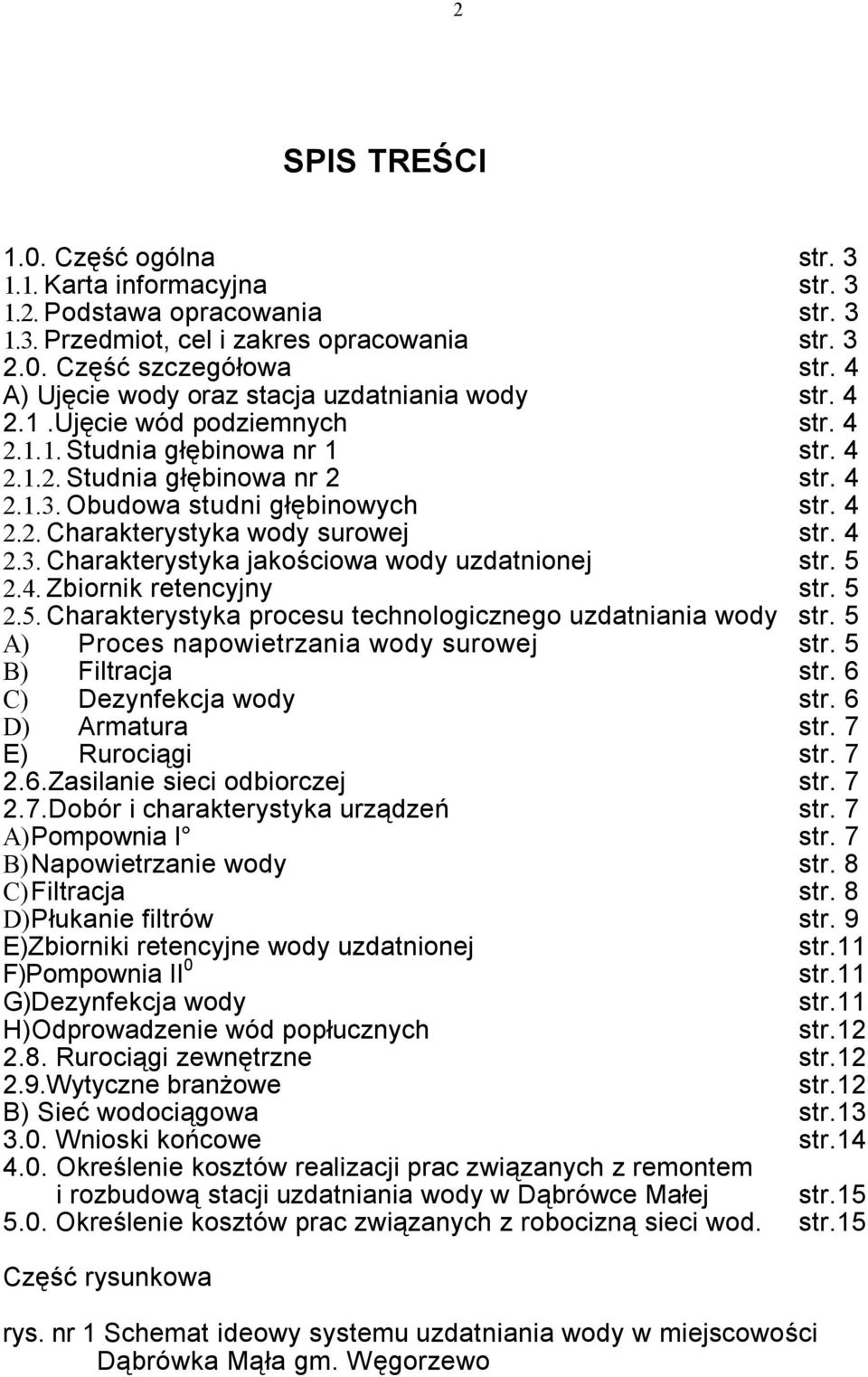

2 2 SPIS TREŚCI 1.0. Część ogólna str Karta informacyjna str Podstawa opracowania str Przedmiot, cel i zakres opracowania str Część szczegółowa str. 4 A) Ujęcie wody oraz stacja uzdatniania wody str Ujęcie wód podziemnych str Studnia głębinowa nr 1 str Studnia głębinowa nr 2 str Obudowa studni głębinowych str Charakterystyka wody surowej str Charakterystyka jakościowa wody uzdatnionej str Zbiornik retencyjny str Charakterystyka procesu technologicznego uzdatniania wody str. 5 A) Proces napowietrzania wody surowej str. 5 B) Filtracja str. 6 C) Dezynfekcja wody str. 6 D) Armatura str. 7 E) Rurociągi str Zasilanie sieci odbiorczej str Dobór i charakterystyka urządzeń str. 7 A) Pompownia I str. 7 B) Napowietrzanie wody str. 8 C) Filtracja str. 8 D) Płukanie filtrów str. 9 E)Zbiorniki retencyjne wody uzdatnionej str.11 F)Pompownia II 0 str.11 G)Dezynfekcja wody str.11 H)Odprowadzenie wód popłucznych str Rurociągi zewnętrzne str Wytyczne branżowe str.12 B) Sieć wodociągowa str Wnioski końcowe str Określenie kosztów realizacji prac związanych z remontem i rozbudową stacji uzdatniania wody w Dąbrówce Małej str Określenie kosztów prac związanych z robocizną sieci wod. str.15 Część rysunkowa rys. nr 1 Schemat ideowy systemu uzdatniania wody w miejscowości Dąbrówka Mąła gm. Węgorzewo

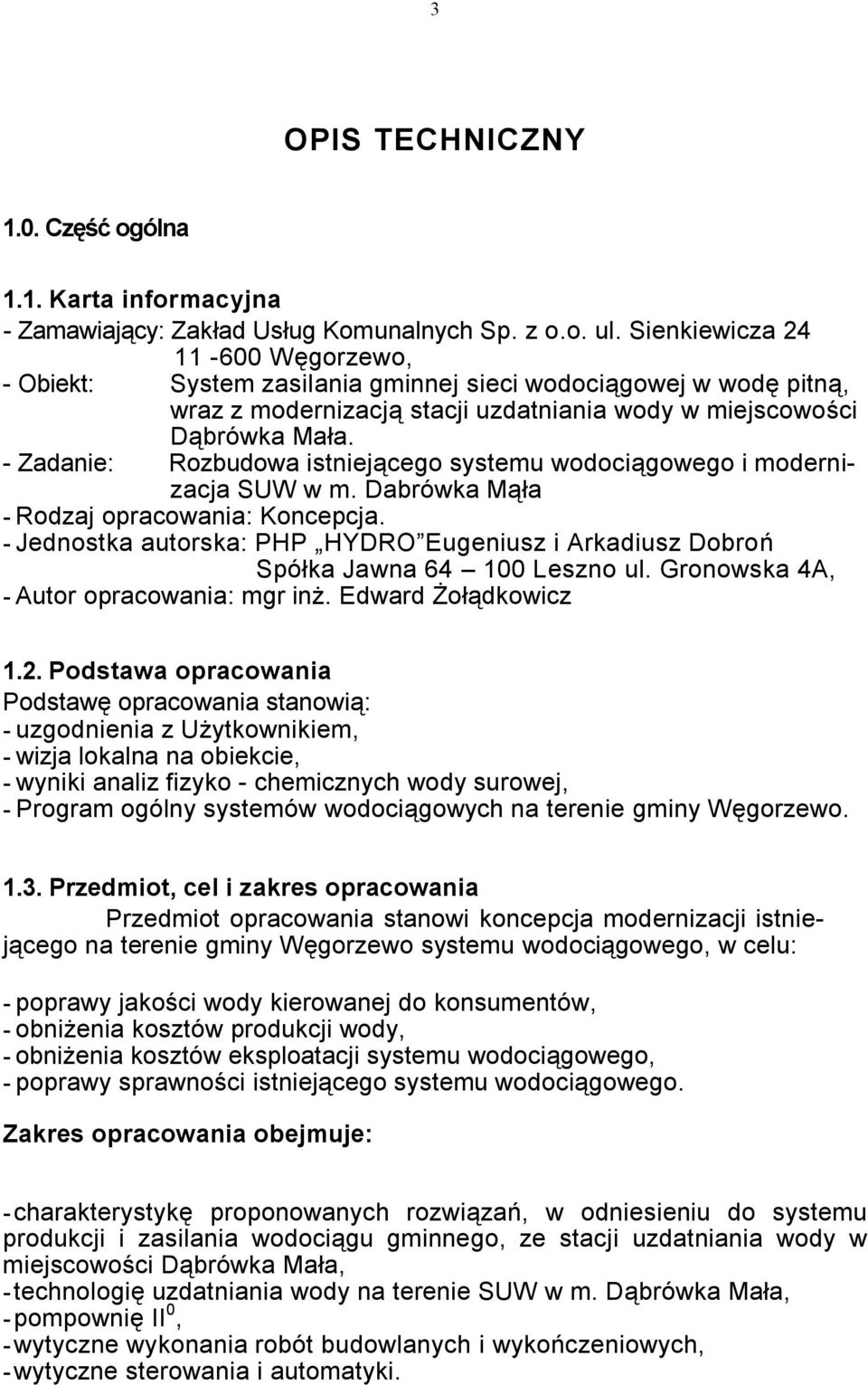

3 3 OPIS TECHNICZNY 1.0. Część ogólna 1.1. Karta informacyjna - Zamawiający: Zakład Usług Komunalnych Sp. z o.o. ul. Sienkiewicza Węgorzewo, - Obiekt: System zasilania gminnej sieci wodociągowej w wodę pitną, wraz z modernizacją stacji uzdatniania wody w miejscowości Dąbrówka Mała. - Zadanie: Rozbudowa istniejącego systemu wodociągowego i modernizacja SUW w m. Dabrówka Mąła - Rodzaj opracowania: Koncepcja. - Jednostka autorska: PHP HYDRO Eugeniusz i Arkadiusz Dobroń Spółka Jawna Leszno ul. Gronowska 4A, - Autor opracowania: mgr inż. Edward Żołądkowicz 1.2. Podstawa opracowania Podstawę opracowania stanowią: - uzgodnienia z Użytkownikiem, - wizja lokalna na obiekcie, - wyniki analiz fizyko - chemicznych wody surowej, - Program ogólny systemów wodociągowych na terenie gminy Węgorzewo Przedmiot, cel i zakres opracowania Przedmiot opracowania stanowi koncepcja modernizacji istniejącego na terenie gminy Węgorzewo systemu wodociągowego, w celu: - poprawy jakości wody kierowanej do konsumentów, - obniżenia kosztów produkcji wody, - obniżenia kosztów eksploatacji systemu wodociągowego, - poprawy sprawności istniejącego systemu wodociągowego. Zakres opracowania obejmuje: - charakterystykę proponowanych rozwiązań, w odniesieniu do systemu produkcji i zasilania wodociągu gminnego, ze stacji uzdatniania wody w miejscowości Dąbrówka Mała, - technologię uzdatniania wody na terenie SUW w m. Dąbrówka Mała, - pompownię II 0, - wytyczne wykonania robót budowlanych i wykończeniowych, - wytyczne sterowania i automatyki.

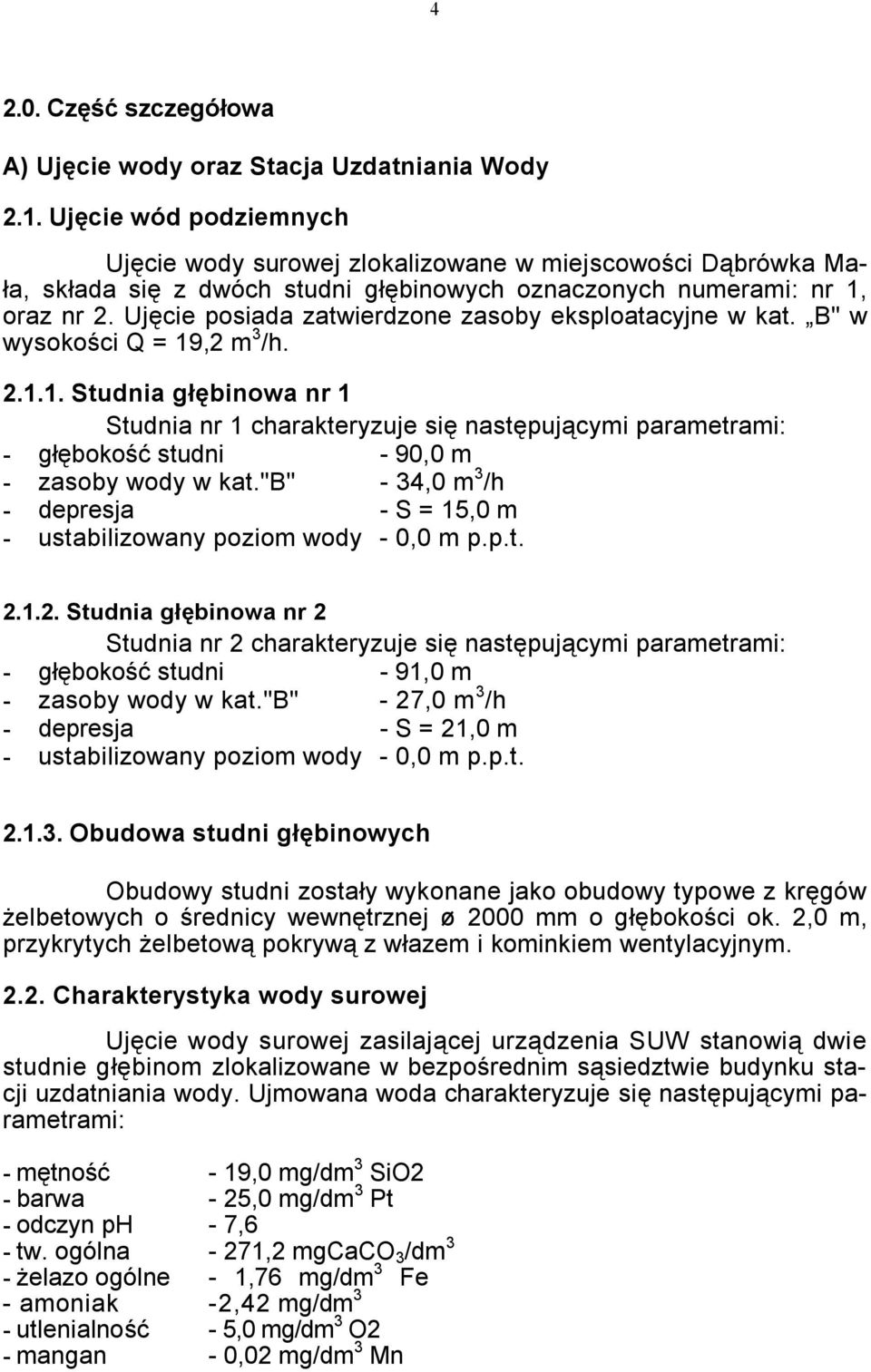

4 Część szczegółowa A) Ujęcie wody oraz Stacja Uzdatniania Wody 2.1. Ujęcie wód podziemnych Ujęcie wody surowej zlokalizowane w miejscowości Dąbrówka Mała, składa się z dwóch studni głębinowych oznaczonych numerami: nr 1, oraz nr 2. Ujęcie posiada zatwierdzone zasoby eksploatacyjne w kat. B" w wysokości Q = 19,2 m 3 /h Studnia głębinowa nr 1 Studnia nr 1 charakteryzuje się następującymi parametrami: - głębokość studni - 90,0 m - zasoby wody w kat."b" - 34,0 m 3 /h - depresja - S = 15,0 m - ustabilizowany poziom wody - 0,0 m p.p.t Studnia głębinowa nr 2 Studnia nr 2 charakteryzuje się następującymi parametrami: - głębokość studni - 91,0 m - zasoby wody w kat."b" - 27,0 m 3 /h - depresja - S = 21,0 m - ustabilizowany poziom wody - 0,0 m p.p.t Obudowa studni głębinowych Obudowy studni zostały wykonane jako obudowy typowe z kręgów żelbetowych o średnicy wewnętrznej ø 2000 mm o głębokości ok. 2,0 m, przykrytych żelbetową pokrywą z włazem i kominkiem wentylacyjnym Charakterystyka wody surowej Ujęcie wody surowej zasilającej urządzenia SUW stanowią dwie studnie głębinom zlokalizowane w bezpośrednim sąsiedztwie budynku stacji uzdatniania wody. Ujmowana woda charakteryzuje się następującymi parametrami: - mętność - 19,0 mg/dm 3 SiO2 - barwa - 25,0 mg/dm 3 Pt - odczyn ph - 7,6 - tw. ogólna - 271,2 mgcaco 3 /dm 3 - żelazo ogólne - 1,76 mg/dm 3 Fe - amoniak -2,42 mg/dm 3 - utlenialność - 5,0 mg/dm 3 O2 - mangan - 0,02 mg/dm 3 Mn

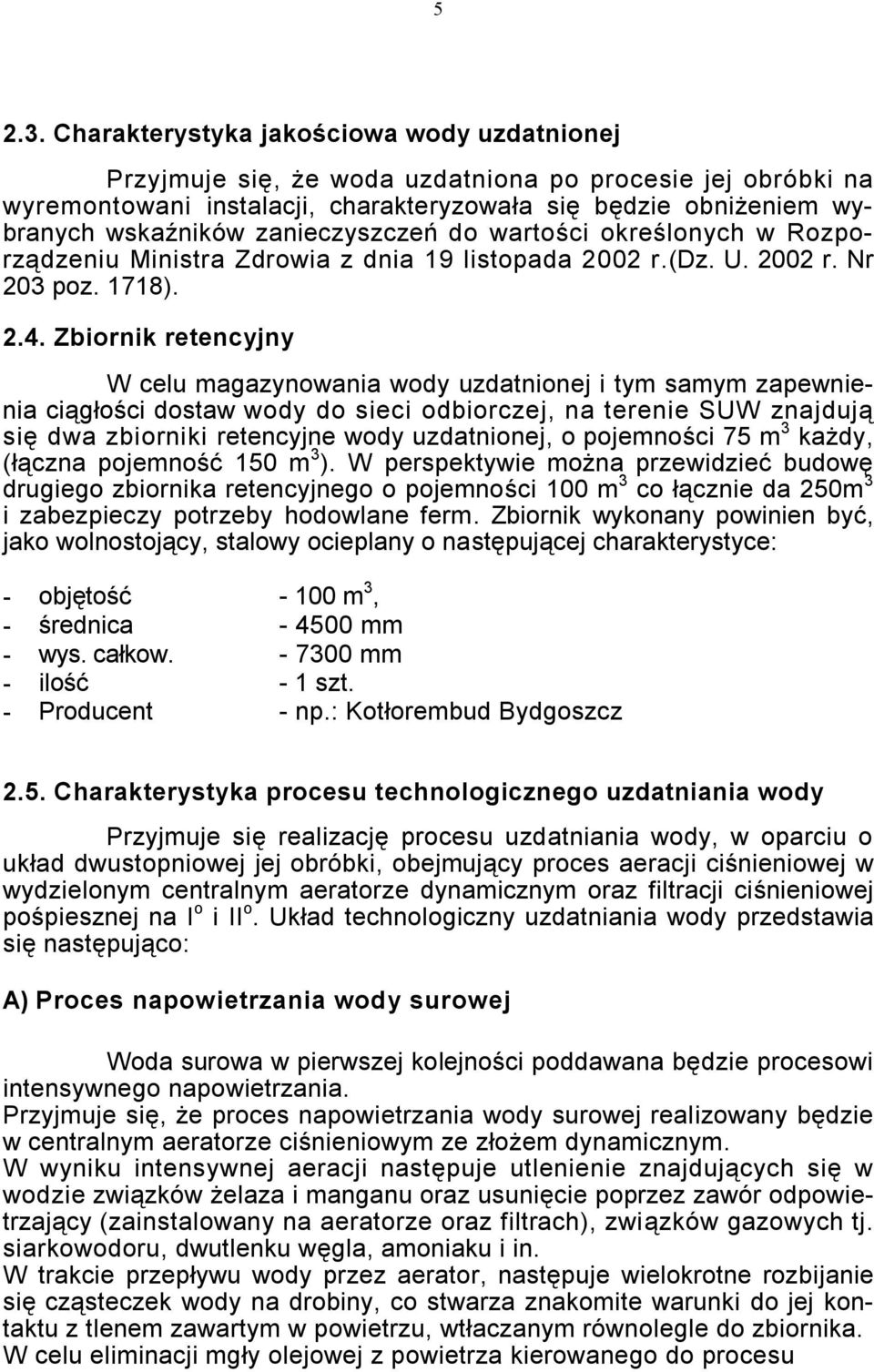

5 Charakterystyka jakościowa wody uzdatnionej Przyjmuje się, że woda uzdatniona po procesie jej obróbki na wyremontowani instalacji, charakteryzowała się będzie obniżeniem wybranych wskaźników zanieczyszczeń do wartości określonych w Rozporządzeniu Ministra Zdrowia z dnia 19 listopada 2002 r.(dz. U r. Nr 203 poz. 1718) Zbiornik retencyjny W celu magazynowania wody uzdatnionej i tym samym zapewnienia ciągłości dostaw wody do sieci odbiorczej, na terenie SUW znajdują się dwa zbiorniki retencyjne wody uzdatnionej, o pojemności 75 m 3 każdy, (łączna pojemność 150 m 3 ). W perspektywie można przewidzieć budowę drugiego zbiornika retencyjnego o pojemności 100 m 3 co łącznie da 250m 3 i zabezpieczy potrzeby hodowlane ferm. Zbiornik wykonany powinien być, jako wolnostojący, stalowy ocieplany o następującej charakterystyce: - objętość m 3, - średnica mm - wys. całkow mm - ilość - 1 szt. - Producent - np.: Kotłorembud Bydgoszcz 2.5. Charakterystyka procesu technologicznego uzdatniania wody Przyjmuje się realizację procesu uzdatniania wody, w oparciu o układ dwustopniowej jej obróbki, obejmujący proces aeracji ciśnieniowej w wydzielonym centralnym aeratorze dynamicznym oraz filtracji ciśnieniowej pośpiesznej na I o i II o. Układ technologiczny uzdatniania wody przedstawia się następująco: A) Proces napowietrzania wody surowej Woda surowa w pierwszej kolejności poddawana będzie procesowi intensywnego napowietrzania. Przyjmuje się, że proces napowietrzania wody surowej realizowany będzie w centralnym aeratorze ciśnieniowym ze złożem dynamicznym. W wyniku intensywnej aeracji następuje utlenienie znajdujących się w wodzie związków żelaza i manganu oraz usunięcie poprzez zawór odpowietrzający (zainstalowany na aeratorze oraz filtrach), związków gazowych tj. siarkowodoru, dwutlenku węgla, amoniaku i in. W trakcie przepływu wody przez aerator, następuje wielokrotne rozbijanie się cząsteczek wody na drobiny, co stwarza znakomite warunki do jej kontaktu z tlenem zawartym w powietrzu, wtłaczanym równolegle do zbiornika. W celu eliminacji mgły olejowej z powietrza kierowanego do procesu

6 6 napowietrzania, na rurociągu tłocznym wprowadzającym powietrze do aeratora przewiduje się zainstalowanie filtra i odwadniacza mechanicznego. W celu kontroli i pomiaru ilości wprowadzanego do procesu powietrza przewiduje się zainstalowanie na rurociągu powietrznym rotameru. B) Filtracja Po procesie napowietrzania, woda kierowana będzie na proces filtracji pośpiesznej, na filtrach ciśnieniowych stalowych, z wypełnieniem złożem filtracyjnym kilkuwarstwowym. Efektem procesu będzie zatrzymanie na złożu filtracyjnym wytrąconych z wody wodorotlenków żelaza i manganu oraz pozbawienia amoniaku na II o filtracji. Projekt techniczny określi konieczność stosowania pożywki na II o filtracji w celu usunięcia związków amoniaku. Każdy z filtrów wyposażony zostanie w odpowietrznik kulowy ze stali kwasoodpornej. firmy MANKENBERG - Niemcy, odprowadzający na zewnątrz SUW wydzielające się powietrze oraz związki gazowe. Po procesie filtracji, woda uzdatniona, odprowadzana będzie do zbiorników retencyjnych, stanowiących zarazem czerpnię dla układu pompowego II 0, z którego za pośrednictwem ww. układu pompowego, kierowana zostanie do sieci odbiorczej, oraz wykorzystywana będzie do celów płukania filtrów. Procesem towarzyszącym w układzie obróbki wody jest proces płukania filtrów, który realizowany będzie przy zastosowaniu sprężonego powietrza pochodzące z dmuchawy oraz wody uzdatnionej. Wody pochodzące z płukania filtrów (tak jak obecnie), kierowane będą do istniejącego odstojnika. Przyjmuje się realizację procesu płukania filtrów w następującym cyklu: -I faza - obniżenie lustra wody nad złożem filtracyjnym do wysokości ok.5 cm, -II faza- płukanie złoża sprężonym powietrzem pochodzącym z dmuchawy w warunkach wodnych. Efektem procesu jest odspajanie z zatrzymanych na powierzchni ziaren zanieczyszczeń, na skutek ich wzajemnego ocierania się, - III faza - płukanie wodą uzdatnioną. Proces praktycznie sprowadza się do odprowadzenia na zewnątrz (do odstojnika) wcześniej odspojonych zanieczyszczeń (warunkiem koniecznym jest prawidłowy przebieg II fazy - procesu płukania), - IV faza - proces stabilizacji złoża polegający na prowadzeniu filtracji wody z jednoczesnym odprowadzeniem filtratu do odstojnika. C) Dezynfekcja wody Proces dezynfekcji wody stałej bądź okresowej, prowadzony będzie roztworem 3% podchlorynu sodu. Roztwór dezynfekujący wprowadzony będzie do wody za pośrednictwem pompy dozującej, współpracującej z wodomierzem z nadajnikiem impulsów, co pozwala na wprowadzanie do rurociągu roztworu j. w. w sposób proporcjonalny do przepływów chwilowych i tym samym na utrzymywanie zawartość chloru w wodzie kierowanej do sieci odbiorczej, na stałym poziomie.

7 7 D) Armatura Przyjmuje się zastosowanie w głównych węzłach technologicznych przepustnic z napędem pneumatycznym oraz przepustnic z napędem ręcznym firmy. E) Rurociągi Przyjmuje się, że wszystkie rurociągi w SUW wykonane będą z rur stalowych ze stali nierdzewnej kwasoodpornej lub z rur ciśnieniowych PVC o połączeniach klejonych i kołnierzowych Zasilanie sieci odbiorczej Zasilanie sieci odbiorczej realizowane będzie w układzie dwustopniowego pompowania wody, co wymaga zastosowania zestawu pompowo hydroforowego. Zasilanie sieci wodociągowej w oparciu o dwustopniowy układ pompowania wody pozwala na: - zmniejszenie mocy pomp zainstalowanych w studniach głębinowych, - produkcję wody w stabilnych warunkach hydraulicznych, tj. przy zachowaniu stałej prędkości filtracji, - prowadzenie procesu płukania filtrów z zachowaniem wymaganej intensywności płukania oraz wymaganego ciśnienia wody płucznej, poprzez zastosowanie pompy płucznej, - zastosowanie w zestawie pompowo hydroforowym ekonomicznego układu pomp zasilających, z jednoczesną ich współpracą z przetwornicą częstotliwości obrotów ich silników, - zapewnienie niezbędnej ilości wody na cele p. poż. - ekonomiczną pracę ujęcia oraz stacji uzdatniania wody, 2.7. Dobór i charakterystyka urządzeń A) Pompownia I o W pompowni I o przyjmuje się wymianę pomp istniejących i zamontowanie pomp głębinowych o charakterystyce dostosowanej do zakładanej wydajności docelowej i przyjętej technologii uzdatniania wody oraz rzeczywistych strat ciśnienia i posiadanych przez każdą studnię stanowiącą ujęcie wody zatwierdzonych zasobów eksploatacyjnych. Charakterystyka pomp uzależniona będzie także od wybranego wariantu zasilania sieci odbiorczej. Przyjmuje się produkcję wody w ilości Q h = 29,4 m 3 /h.

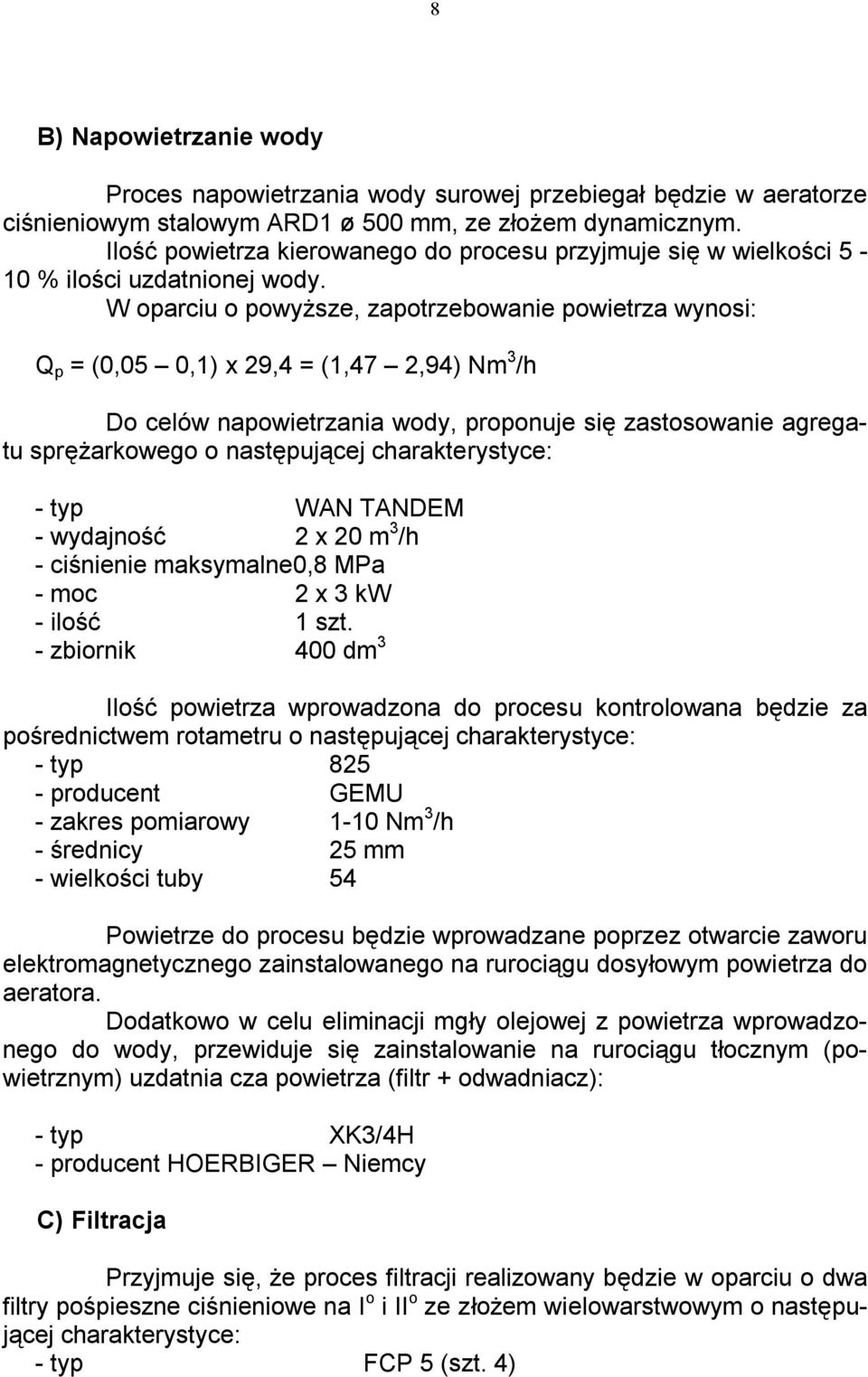

8 8 B) Napowietrzanie wody Proces napowietrzania wody surowej przebiegał będzie w aeratorze ciśnieniowym stalowym ARD1 ø 500 mm, ze złożem dynamicznym. Ilość powietrza kierowanego do procesu przyjmuje się w wielkości 5-10 % ilości uzdatnionej wody. W oparciu o powyższe, zapotrzebowanie powietrza wynosi: Q p = (0,05 0,1) x 29,4 = (1,47 2,94) Nm 3 /h Do celów napowietrzania wody, proponuje się zastosowanie agregatu sprężarkowego o następującej charakterystyce: - typ WAN TANDEM - wydajność 2 x 20 m 3 /h - ciśnienie maksymalne0,8 MPa - moc 2 x 3 kw - ilość 1 szt. - zbiornik 400 dm 3 Ilość powietrza wprowadzona do procesu kontrolowana będzie za pośrednictwem rotametru o następującej charakterystyce: - typ producent GEMU - zakres pomiarowy 1-10 Nm 3 /h - średnicy 25 mm - wielkości tuby 54 Powietrze do procesu będzie wprowadzane poprzez otwarcie zaworu elektromagnetycznego zainstalowanego na rurociągu dosyłowym powietrza do aeratora. Dodatkowo w celu eliminacji mgły olejowej z powietrza wprowadzonego do wody, przewiduje się zainstalowanie na rurociągu tłocznym (powietrznym) uzdatnia cza powietrza (filtr + odwadniacz): - typ XK3/4H - producent HOERBIGER Niemcy C) Filtracja Przyjmuje się, że proces filtracji realizowany będzie w oparciu o dwa filtry pośpieszne ciśnieniowe na I o i II o ze złożem wielowarstwowym o następującej charakterystyce: - typ FCP 5 (szt. 4)

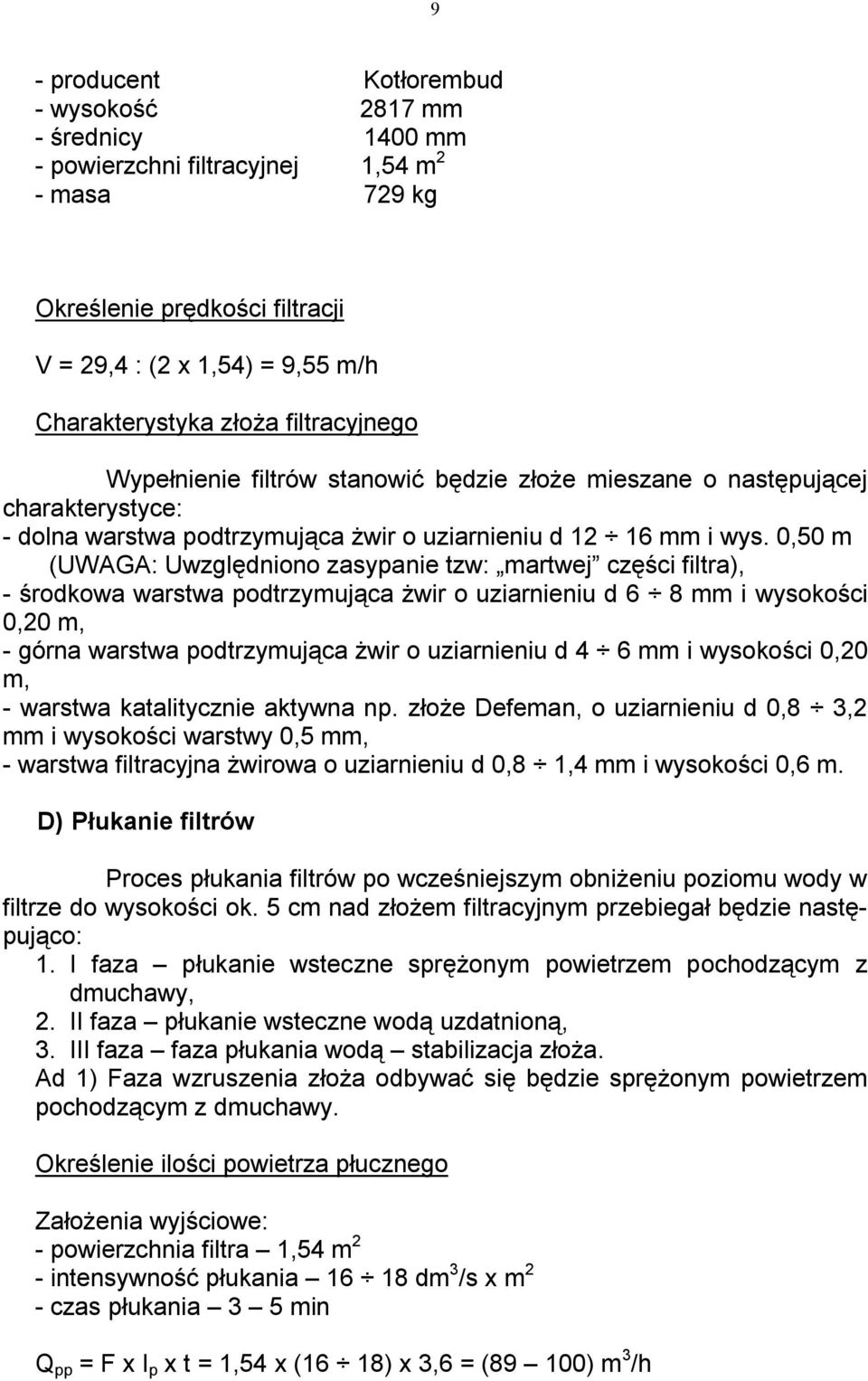

9 9 - producent Kotłorembud - wysokość 2817 mm - średnicy 1400 mm - powierzchni filtracyjnej 1,54 m 2 - masa 729 kg Określenie prędkości filtracji V = 29,4 : (2 x 1,54) = 9,55 m/h Charakterystyka złoża filtracyjnego Wypełnienie filtrów stanowić będzie złoże mieszane o następującej charakterystyce: - dolna warstwa podtrzymująca żwir o uziarnieniu d mm i wys. 0,50 m (UWAGA: Uwzględniono zasypanie tzw: martwej części filtra), - środkowa warstwa podtrzymująca żwir o uziarnieniu d 6 8 mm i wysokości 0,20 m, - górna warstwa podtrzymująca żwir o uziarnieniu d 4 6 mm i wysokości 0,20 m, - warstwa katalitycznie aktywna np. złoże Defeman, o uziarnieniu d 0,8 3,2 mm i wysokości warstwy 0,5 mm, - warstwa filtracyjna żwirowa o uziarnieniu d 0,8 1,4 mm i wysokości 0,6 m. D) Płukanie filtrów Proces płukania filtrów po wcześniejszym obniżeniu poziomu wody w filtrze do wysokości ok. 5 cm nad złożem filtracyjnym przebiegał będzie następująco: 1. I faza płukanie wsteczne sprężonym powietrzem pochodzącym z dmuchawy, 2. II faza płukanie wsteczne wodą uzdatnioną, 3. III faza faza płukania wodą stabilizacja złoża. Ad 1) Faza wzruszenia złoża odbywać się będzie sprężonym powietrzem pochodzącym z dmuchawy. Określenie ilości powietrza płucznego Założenia wyjściowe: - powierzchnia filtra 1,54 m 2 - intensywność płukania dm 3 /s x m 2 - czas płukania 3 5 min Q pp = F x I p x t = 1,54 x (16 18) x 3,6 = (89 100) m 3 /h

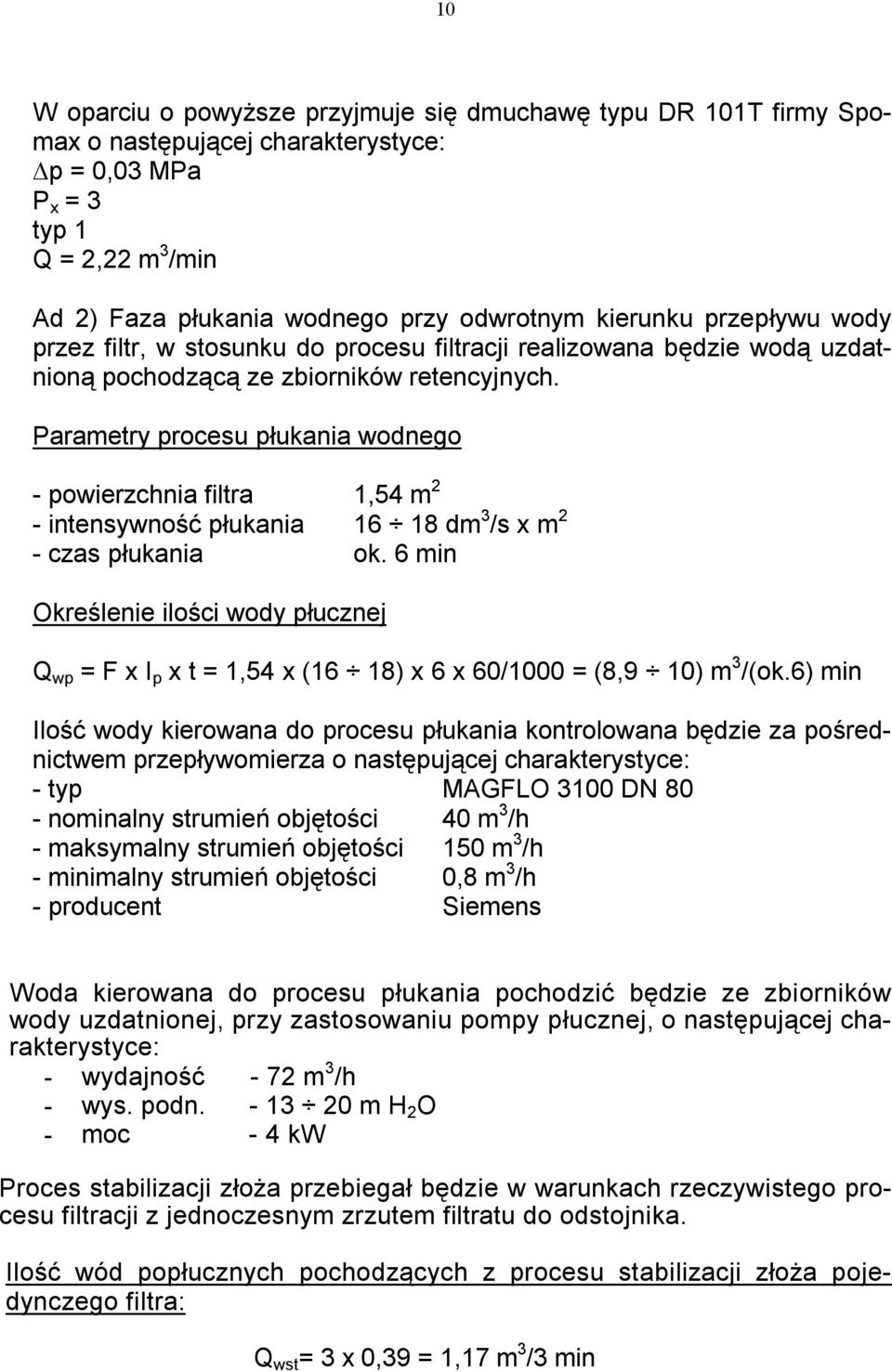

10 10 W oparciu o powyższe przyjmuje się dmuchawę typu DR 101T firmy Spomax o następującej charakterystyce: p = 0,03 MPa P x = 3 typ 1 Q = 2,22 m 3 /min Ad 2) Faza płukania wodnego przy odwrotnym kierunku przepływu wody przez filtr, w stosunku do procesu filtracji realizowana będzie wodą uzdatnioną pochodzącą ze zbiorników retencyjnych. Parametry procesu płukania wodnego - powierzchnia filtra 1,54 m 2 - intensywność płukania dm 3 /s x m 2 - czas płukania ok. 6 min Określenie ilości wody płucznej Q wp = F x I p x t = 1,54 x (16 18) x 6 x 60/1000 = (8,9 10) m 3 /(ok.6) min Ilość wody kierowana do procesu płukania kontrolowana będzie za pośrednictwem przepływomierza o następującej charakterystyce: - typ MAGFLO 3100 DN 80 - nominalny strumień objętości 40 m 3 /h - maksymalny strumień objętości 150 m 3 /h - minimalny strumień objętości 0,8 m 3 /h - producent Siemens Woda kierowana do procesu płukania pochodzić będzie ze zbiorników wody uzdatnionej, przy zastosowaniu pompy płucznej, o następującej charakterystyce: - wydajność - 72 m 3 /h - wys. podn m H 2 O - moc - 4 kw Proces stabilizacji złoża przebiegał będzie w warunkach rzeczywistego procesu filtracji z jednoczesnym zrzutem filtratu do odstojnika. Ilość wód popłucznych pochodzących z procesu stabilizacji złoża pojedynczego filtra: Q wst = 3 x 0,39 = 1,17 m 3 /3 min

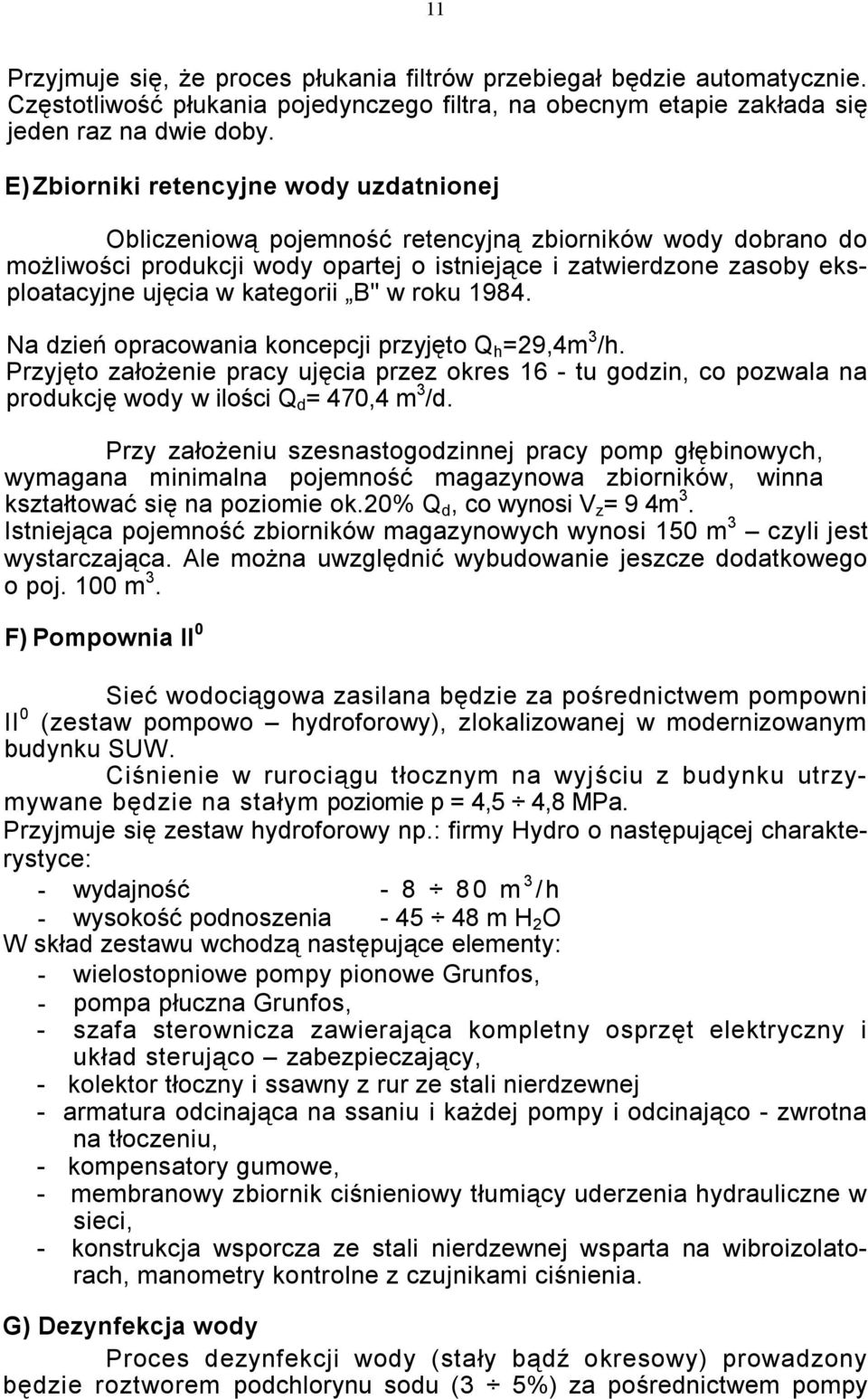

11 11 Przyjmuje się, że proces płukania filtrów przebiegał będzie automatycznie. Częstotliwość płukania pojedynczego filtra, na obecnym etapie zakłada się jeden raz na dwie doby. E) Zbiorniki retencyjne wody uzdatnionej Obliczeniową pojemność retencyjną zbiorników wody dobrano do możliwości produkcji wody opartej o istniejące i zatwierdzone zasoby eksploatacyjne ujęcia w kategorii B" w roku Na dzień opracowania koncepcji przyjęto Q h =29,4m 3 /h. Przyjęto założenie pracy ujęcia przez okres 16 - tu godzin, co pozwala na produkcję wody w ilości Q d = 470,4 m 3 /d. Przy założeniu szesnastogodzinnej pracy pomp głębinowych, wymagana minimalna pojemność magazynowa zbiorników, winna kształtować się na poziomie ok.20% Q d, co wynosi V z = 9 4m 3. Istniejąca pojemność zbiorników magazynowych wynosi 150 m 3 czyli jest wystarczająca. Ale można uwzględnić wybudowanie jeszcze dodatkowego o poj. 100 m 3. F) Pompownia II 0 Sieć wodociągowa zasilana będzie za pośrednictwem pompowni II 0 (zestaw pompowo hydroforowy), zlokalizowanej w modernizowanym budynku SUW. Ciśnienie w rurociągu tłocznym na wyjściu z budynku utrzymywane będzie na stałym poziomie p = 4,5 4,8 MPa. Przyjmuje się zestaw hydroforowy np.: firmy Hydro o następującej charakterystyce: - wydajność m 3 /h - wysokość podnoszenia m H 2 O W skład zestawu wchodzą następujące elementy: - wielostopniowe pompy pionowe Grunfos, - pompa płuczna Grunfos, - szafa sterownicza zawierająca kompletny osprzęt elektryczny i układ sterująco zabezpieczający, - kolektor tłoczny i ssawny z rur ze stali nierdzewnej - armatura odcinająca na ssaniu i każdej pompy i odcinająco - zwrotna na tłoczeniu, - kompensatory gumowe, - membranowy zbiornik ciśnieniowy tłumiący uderzenia hydrauliczne w sieci, - konstrukcja wsporcza ze stali nierdzewnej wsparta na wibroizolatorach, manometry kontrolne z czujnikami ciśnienia. G) Dezynfekcja wody Proces dezynfekcji wody (stały bądź okresowy) prowadzony będzie roztworem podchlorynu sodu (3 5%) za pośrednictwem pompy

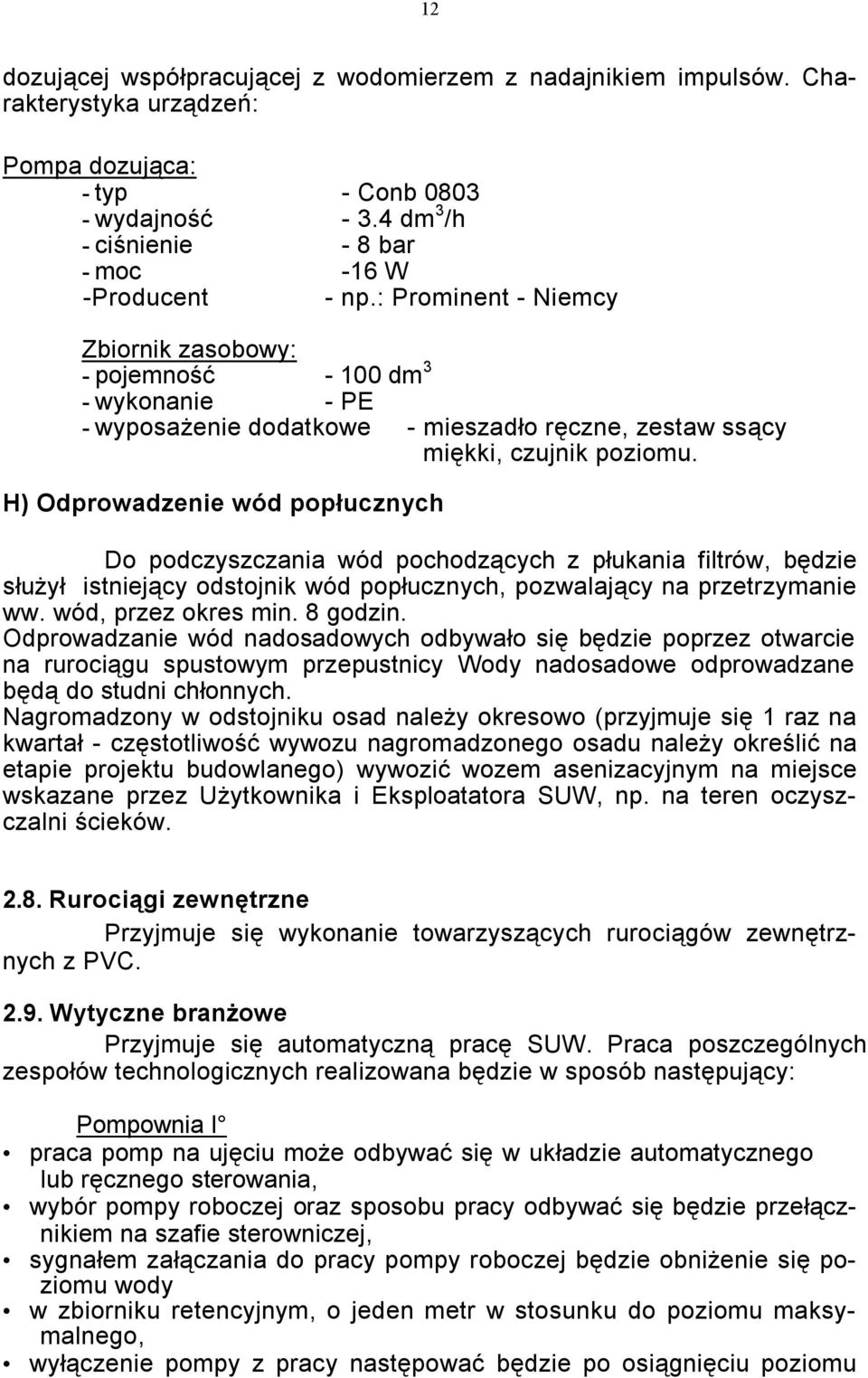

12 12 dozującej współpracującej z wodomierzem z nadajnikiem impulsów. Charakterystyka urządzeń: Pompa dozująca: - typ - Conb wydajność dm 3 /h - ciśnienie - 8 bar - moc -16 W -Producent - np.: Prominent - Niemcy Zbiornik zasobowy: - pojemność dm 3 - wykonanie - PE - wyposażenie dodatkowe - mieszadło ręczne, zestaw ssący miękki, czujnik poziomu. H) Odprowadzenie wód popłucznych Do podczyszczania wód pochodzących z płukania filtrów, będzie służył istniejący odstojnik wód popłucznych, pozwalający na przetrzymanie ww. wód, przez okres min. 8 godzin. Odprowadzanie wód nadosadowych odbywało się będzie poprzez otwarcie na rurociągu spustowym przepustnicy Wody nadosadowe odprowadzane będą do studni chłonnych. Nagromadzony w odstojniku osad należy okresowo (przyjmuje się 1 raz na kwartał - częstotliwość wywozu nagromadzonego osadu należy określić na etapie projektu budowlanego) wywozić wozem asenizacyjnym na miejsce wskazane przez Użytkownika i Eksploatatora SUW, np. na teren oczyszczalni ścieków Rurociągi zewnętrzne Przyjmuje się wykonanie towarzyszących rurociągów zewnętrznych z PVC Wytyczne branżowe Przyjmuje się automatyczną pracę SUW. Praca poszczególnych zespołów technologicznych realizowana będzie w sposób następujący: Pompownia I praca pomp na ujęciu może odbywać się w układzie automatycznego lub ręcznego sterowania, wybór pompy roboczej oraz sposobu pracy odbywać się będzie przełącznikiem na szafie sterowniczej, sygnałem załączania do pracy pompy roboczej będzie obniżenie się poziomu wody w zbiorniku retencyjnym, o jeden metr w stosunku do poziomu maksymalnego, wyłączenie pompy z pracy następować będzie po osiągnięciu poziomu

13 13 maksymalnego w zbiorniku, pompy głębinowe wyposażyć w zabezpieczenia (sondy) przed ich pracą na sucho, na szafie sterowniczej przewidzieć sygnalizację świetlną. Napowietrzanie praca sprężarek przebiegała będzie w układzie pracy automatycznej w sposób przemienny, tzn. sprężarka robocza w danym cyklu roboczym, w następnym stanowi rezerwę, instalacja uzbrojona będzie w zawór elektromagnetyczny, zainstalowany na odcinku rurociągu tłocznego, bezpośrednio doprowadzającego powietrze do aeratora. Otwarcie zaworu następowało będzie w chwili załączenia do pracy pompy głębinowej, zamknięcie w chwili wyłączenia pompy z pracy. Pompownia II 0 Woda do sieci odbiorczej wprowadzana będzie za pośrednictwem pomp II 0 (zestaw hydroforowy). Ciśnienie w sieci odbiorczej utrzymywane będzie na stałym poziomie tj. ok.4,5 4,8 MPa, na drodze współpracy przetwornika ciśnienia i pompowni II 0, uzbrojonej w przetwornicę częstotliwości obrotów silników pomp. Budynek SUW Posadzkę w budynku należy wykonać jako zmywalną - płytki ceramiczne w kolorze np. ciemny popiel. Ściany wewnętrzne do wysokości 2,0 m wyłożyć płytkami ceramicznymi w kolorze np. jasny popiel. Ogrzewanie budynku realizowane będzie za pośrednictwem grzejników elektrycznych. Budynek wyposażyć w osuszacze powietrza. Budynek należy ocieplić warstwą styropianu oraz przywrócić pierwotną kolorystykę budynku. Wymienić istniejącą stolarkę budowlaną. B) Sieć wodociągowa Rozpatrywana sieć wodociągowa zasilana z ujęć wody w m. Dąbrówka Mała i w m. Łęgwarowo jest bardzo rozległa. Natomiast pracujące dwa ujęcia jednocześnie z punktu widzenia ekonomicznego nie są opłacalne, gdyż obie stacje wymagają gruntownej modernizacji i uwzględnienia już automatyki. Dlatego też jak wcześniej w opracowaniu proponuje się przeprowadzić gruntową modernizację Stacji Uzdatniania Wody tylko w m. Dąbrówka Mała a stację w Łęgwarowie zlikwidować bądź wyłączyć z bieżącej eksploatacji.

14 14 Pomimo rozległego układu sieci wodociągowej, istniejący system posiada pewne niedoskonałości, polegające głównie na jego liniowości", z licznymi końcówkami rurociągów dosyłowych, uniemożliwiających dwustronne zasilanie poszczególnych obiegów wodnych. Powyższe sprawia, że w sytuacjach wzmożonego poboru wody przez odbiorców, wystąpienie awarii sieci i in., woda nie dociera do wszystkich odbiorców, pod wymaganym ciśnieniem, co w konsekwencji powoduje jej brak. Sytuacja taka, w żadnym przypadku nie powinna mieć miejsca, nie tylko z uwagi na brak komfortu w odbiorze wody przez poszczególnych jej konsumentów, ale przede wszystkim stanowi zagrożenie w przypadku wystąpienia na tym obszarze pożaru. Aby usprawnić funkcjonowanie istniejącego systemu wodociągowego i zasilić go tylko z SUW w Dąbrówce Małej należy wykonać spięcia istniejących sieci: 1. Z m. Wesołowo do M. PGR Pasternak (Leśnik) rurociągiem PVC o śr. ø 110 i dł. ok. L = 2500,0 mb, 2. Z m. Wesołowo w stronę m. Perły rurociągiem PVC o śr. ø 110 i dł. ok. L = 1250,0 mb. 3. Wykonanie na w/w trasach spinek lub też w innych miejscach określonych w projekcie technicznym dwóch zestawów hydroforowych o wydajności ok. 21,6m 3 /h. Wprowadzenie proponowanych rozwiązań rozbudowy sieci wodociągowej, pozwoliłoby naszym zdaniem, na poprawę niezawodności dostawy wody na tych obszarach, w niezbędnej ilości oraz pod stałym ciśnieniem. Stabilizacja ciśnienia wody w całej sieci odbiorczej, dodatkowo pozwoliłaby na eliminację niedoborów wody w niektórych punktach sieci oraz występowania zjawisk uderzeń hydraulicznych w sieci wodociągowej, co jednocześnie związane byłoby ze zmniejszeniem jej awaryjności i tym samym obniżeniem kosztów eksploatacji. W celu osiągnięcia powyższego celu, niezbędnym elementem jest również opracowanie dokumentacji technicznej, obejmującej i regulującej warunki współpracy", poszczególnych źródeł zasilania sieci odbiorczej Wnioski końcowe Realizacja przedsięwzięcia wg. przedstawionych powyżej propozycji pozwoliłaby naszym zdaniem na : - zmniejszenie kosztów eksploatacji gminnego systemu wodociągowego, - stabilną produkcję wody o parametrach jakościowych odpowiadającym obowiązującym przepisom sanitarnym, - utrzymywanie ciśnienia wody w sieci odbiorczej na stałym poziomie, - eliminację występowania w sieci odbiorczej zjawisk uderzeń hydraulicznych, - ekonomiczną gospodarkę zasobami wodnymi, - zmniejszenie awaryjności sieci wodociągowej, - zapewnienie ciągłości dostawy wody do odbiorców.

15 Określenie kosztów realizacji prac związanych z remontem i rozbudową Stacji Uzdatniania Wody w Dąbrówce Małej Na obecnym etapie, koszt realizacji zadania przyjmuje się jako kwotę szacunkową, odniesioną do rozbudowy oraz prac remontowych na terenie stacji uzdatniania wody Dąbrówce Małej, przyjmując to jako pierwszy etap realizacji całego zamierzenia. Wstępny koszt wykonania prac na terenie SUW Dąbrówce Małej, przedstawia się następująco: 1. Prace remontowo - budowlane w istniejącym budynku SUW ,00zł, 2. Fundamenty pod zbiorniki filtracyjne ,00zł, 3. Wymiana pomp na ujęciu wraz z remontem obudów oraz wymianą uzbrojenia i wyposażenia ,00zł, 5. Sieci wod - kan, na terenie SUW, ,00zł, 6. Technologia uzdatniania wody (automatyczna praca stacji) ,00zł, 7. Automatyka z systemem monitoringu i wizualizacji w technologii GPRS ,00zł, 8. Instalacje elektryczne ,00zł, 9. Pompownia drugiego stopnia ,00zł, Razem netto ,00zł 5.0. Określenie kosztów prac związanych z rozbudową sieci wodociągowej 1.Wykonanie sieci wodociągowej PVC ø 110 o dł. ok mb 2.Wykonanie pompowni wody szt. 2 3.Wykonanie zasileń energetycznych pompowni wody szt. 2 Razem netto ,00zł, ,00zł, ,00zł, ,00zł
