1 I. Formy drukowe. Formy drukowe Forma drukowa układ elementów drukujących i niedrukujących w zależności od techniki drukowania, przystosowanych do przenoszenia obrazu przy użyciu środków barwiących (farb), na zadrukowywane podłoże lub powierzchnię pośredniczącą.

2 I. Formy drukowe. trawione grawerowane 1996 styczeń / luty 1997 grudzień 1996 do dziś Pierwszoplanowe cechy charakterystyczne

3 Znaki dla autotronu od formy II. Pozycja, wymiar i forma znaku autotronu nie jest identyczna dla znaczków wykonanych formami II-V. Arkusze znaczka o nominale 40 gr posiadają najwęższy znak autotronu 8.3 x 6.1 mm. Na arkuszach znaczków o nominale 20 i 55 gr znaki autotronu leżą wyżej jak u pozostałych nominałów - nad POLSKA i nominałem, a ich wymiary wynoszą odpowiednio 8.5 x 6.0 i 8.8 x 4.1 mm. Znak autotronu na arkuszach znaczka 55 gr jest najmniejszym ze wszystkich innych z tej serii. Na arkuszach pozostałych znaczków wymiary wynoszą x mm.

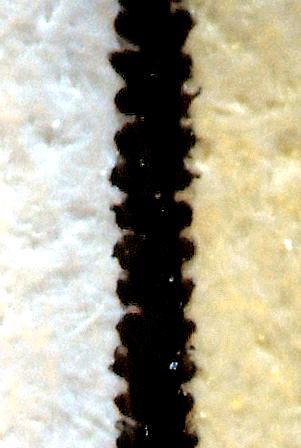

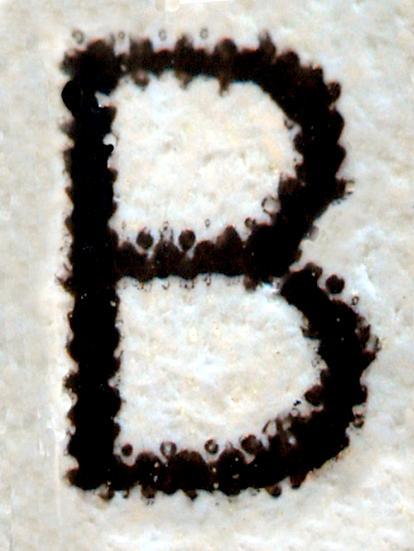

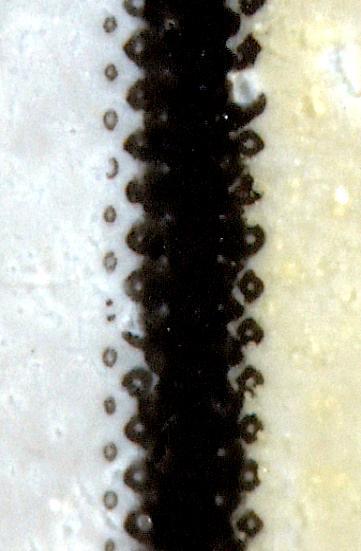

4 Różnice rastra I forma II forma od III formy

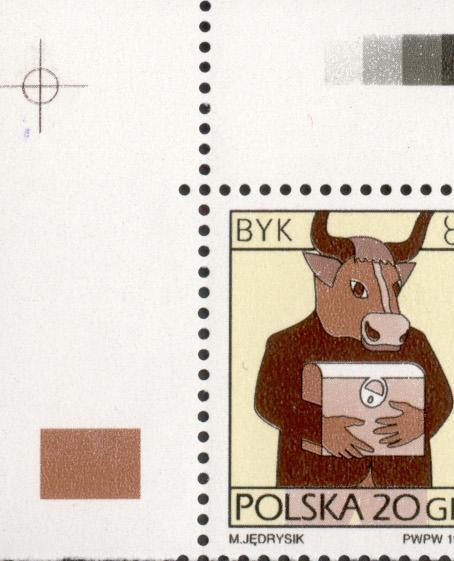

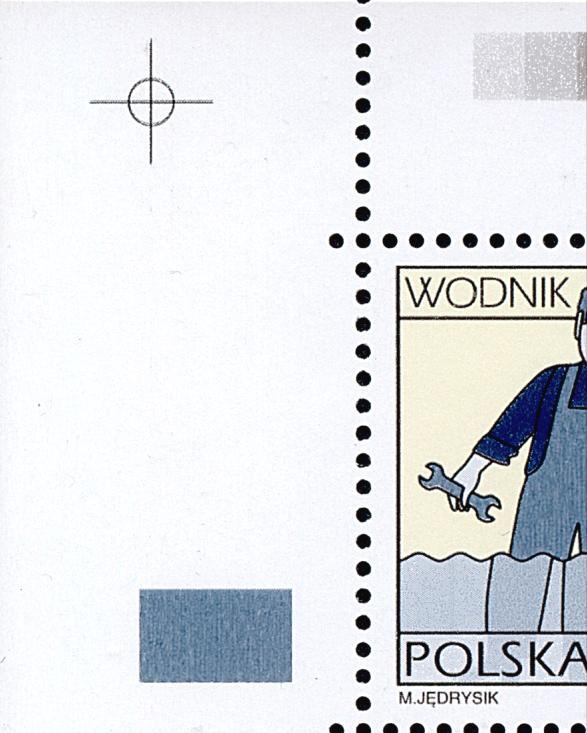

5 Forma I. ( ) Krzyżyki markacyjne: w rogach arkusza oraz nad 5/6. i pod 95/96. Polem Znak autotronu: w lewym górnym rogu, na wys. nazwy Znaku Zodiaku Tytuł emisji ZNAKI ZODIAKU : na prawym marginesie na wys. 5. i 6. rzędzie znaczków. Pozycja ta nie ulega zmianie przy wszystkich formach i w dalszym opisie form nie będzie szczególnie wymieniana. Formą I drukowano wszystkie znaczki.

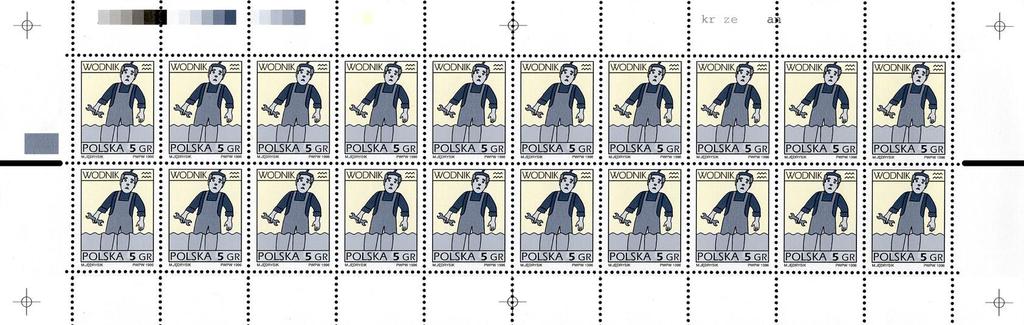

6 Forma II. (od do...?) Krzyżyki markacyjne z okręgami na przecięciu o średnicy 3 mm. Na górnym marginesie nad polami 1-4. (il.10) cztery 6-polowe skale barw o wys mm. Po prawej stronie górnego marginesu nad polami skróty literowe do ozn. poszczególnych form drukowych: kr, ze, mi, an - krzemian Wartość w Gr F II x x x x x x x x - x x x

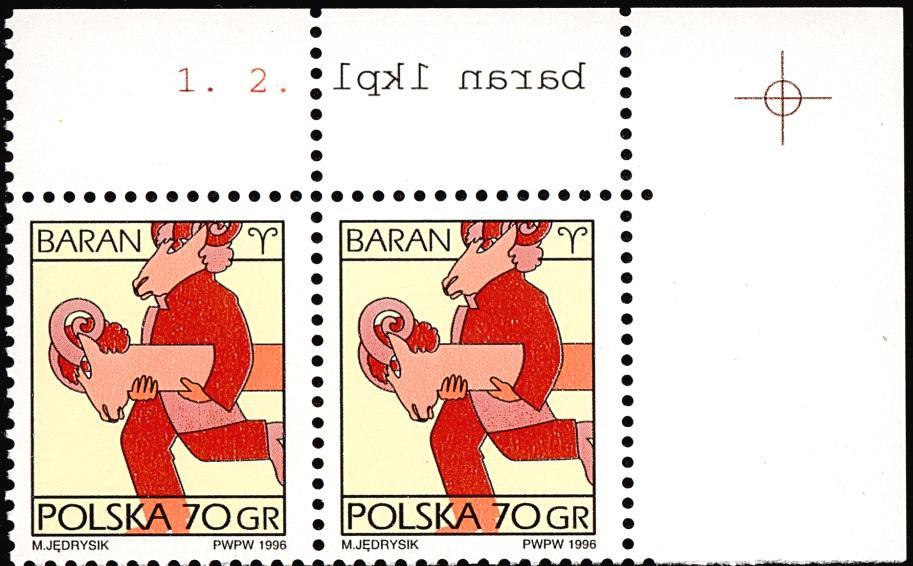

7 Forma II dla zn. o nominale 70 gr. Na górnym marginesie nad polami 1-4. cztery 6-polowe skale barw o wys mm. Po prawej stronie górnego marginesu nad 9. polem ozn. cyfrowe 1.2., nad 10. polem napis baran 1 kpl wykonany pismem lustrzanym. Znak autotronu o wym. 9.2 x 6.1 mm. Brak skrótów literowych poszczególnych form drukowych

8 Forma III dla zn. o nominale 25 gr. Na górnym marginesie nad polami 1-4. cztery 6-polowe skale barw o wys mm. Prawa strona górnego marginesu bez jakichkolwiek oznaczeń Znak dla autotronu o wym. 9.2 x 6.1 mm. Na dolnym marginesie pola testowe z pełnym nasyceniem poszczególnych barw

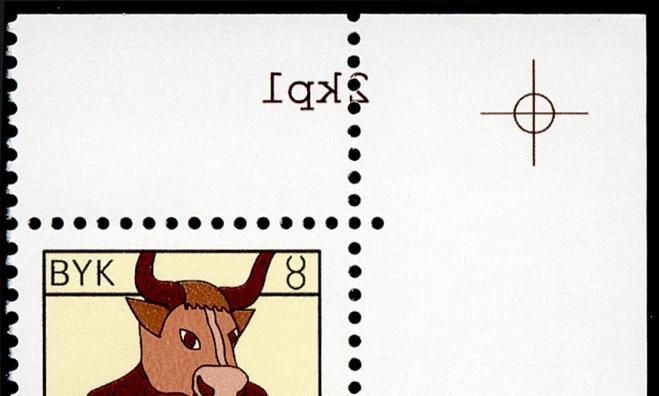

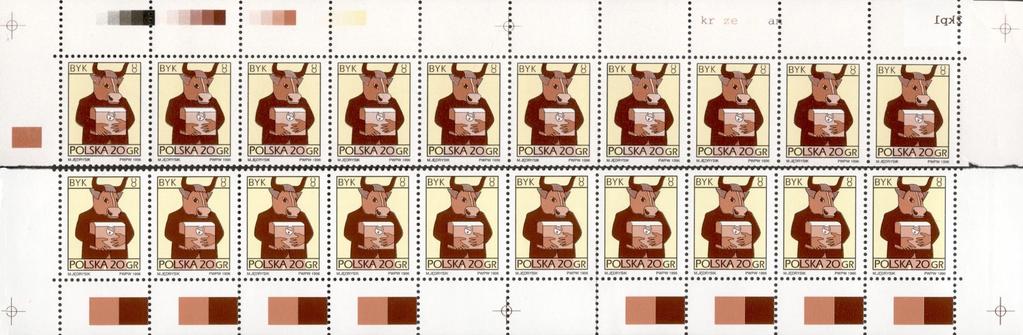

9 Forma III dla zn. o nominale 20 gr. Na górnym marginesie nad polami 1-4. cztery 6-polowe skale barw o wys mm. Po prawej stronie górnego marginesu nad 8. polem skróty literowe do ozn. poszczególnych form drukowych: kr, ze, mi, an - krzemian, nad 10. polem pismem lustrzanym 2 kpl Na dolnym marginesie pola testowe z pełnym nasyceniem poszczególnych barw.

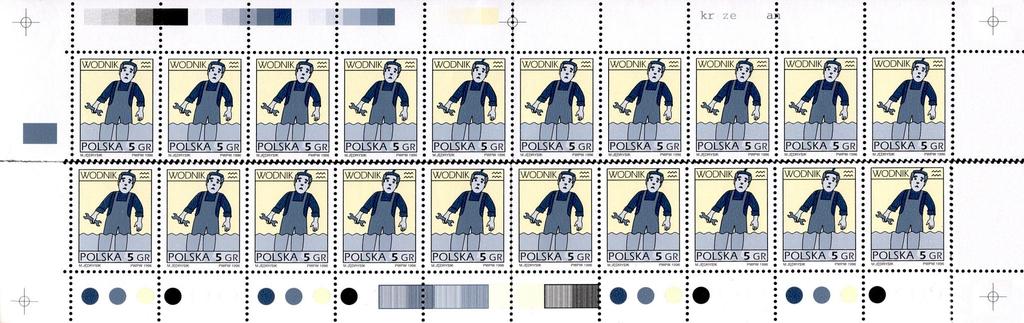

10 Forma III dla zn. o nominale 5 gr. Na górnym marginesie nad polami 1-4. cztery 6-polowe skale barw o wys mm Po prawej stronie górnego marginesu nad 8. polem skróty literowe do ozn. poszczególnych form drukowych: kr, ze, mi, an - krzemian Na dolnym marginesie w formie kółek o średnicy 5 mm - pola testowe z pełnym nasyceniem poszczególnych barw, pomiędzy nimi w formie czworoboków - paski kontrolne rastra.

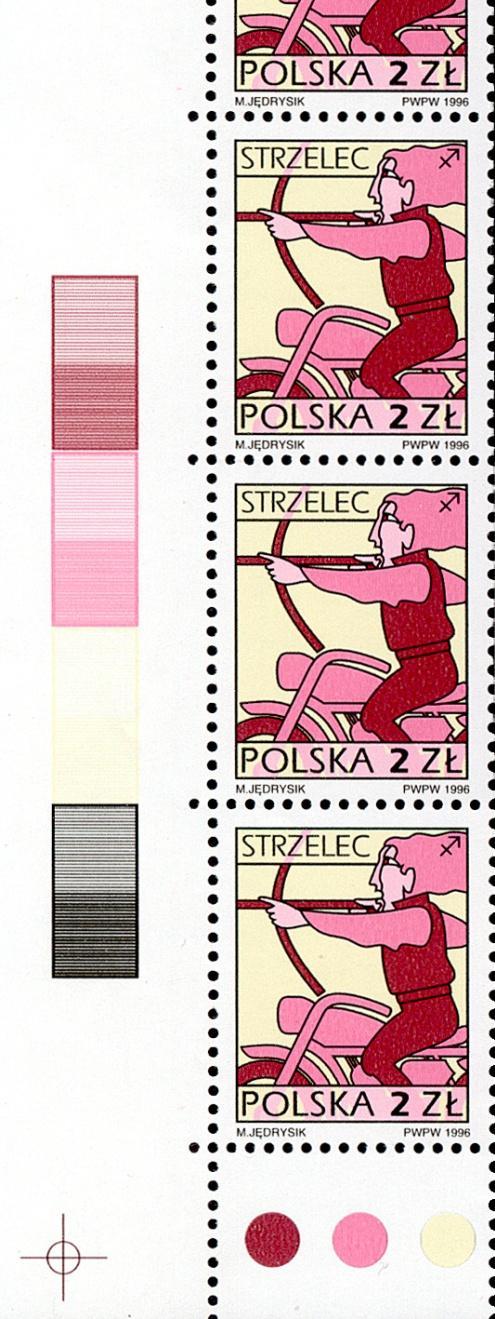

11 Forma III dla zn. o nominale 2 zł. Układ na górnym marginesie nieznany. W dolnej części lewego marginesu znajdują się paski kontrolne rastra. Na dolnym marginesie w formie kółek o średnicy 5 mm pola testowe z pełnym nasyceniem poszczególnych barw.

12 Forma III dla zn. o nominale 10 gr i 5 zł. Forma IV dla zn. o nominale 20 gr i 2 zł. Na górnym marginesie nad polami 1-5. cztery 6-polowe skale barw o wys mm. Po prawej stronie górnego marginesu nad 8. polem skróty literowe do ozn. poszczególnych form drukowych: kr, ze, mi, an - krzemian Na dolnym marginesie w formie kółek o średnicy 5 mm pola testowe z pełnym nasyceniem poszczególnych barw.

13 Znaki dla autotronu znajdujące się na arkuszach znaczków o nominale 20 gr wykonane formami II - III są mniejsze (a) x 6.0 mm od tych pochodzących z form IV - V (b) x 6.0 mm.

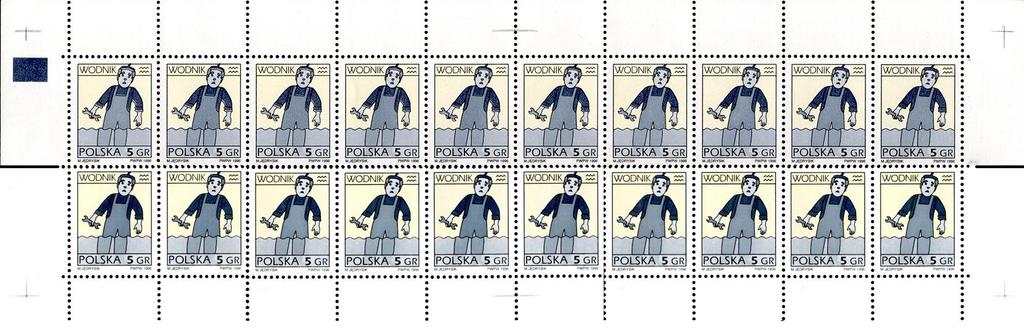

14 Forma III dla zn. o nominale 30 gr. Forma IV dla zn. o nominale 5 i 10 gr. Na górnym marginesie nad polami 1-5. cztery 6-polowe skale barw o wys mm. Po prawej stronie górnego marginesu nad 6. polem opis nazwy znaku zodiaku np. wodnik wykonany pismem lustrzanym. Nad 7. polem skróty literowe do ozn. poszczególnych form drukowych: kr, ze, mi, an - krzemian Na dolnym marginesie w formie kółek o średnicy 5 mm pola testowe z pełnym nasyceniem poszczególnych barw.

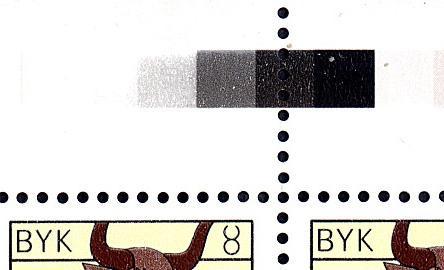

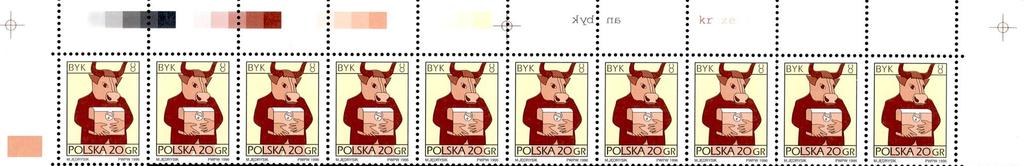

15 Forma V dla zn. o nominale 20 gr. Na górnym marginesie nad polami 1-5. cztery 6-polowe skale barw o wys mm. Po prawej stronie górnego marginesu wykonane pismem lustrzanym: nad 6. polem nazwa znaku zodiaku byk, a nad 7. polem skrót literowy do ozn. formy drukowej an. Nad 8. polem skróty literowe do ozn. poszczególnych form drukowych: kr, ze, mi. Dolny margines nieznany.

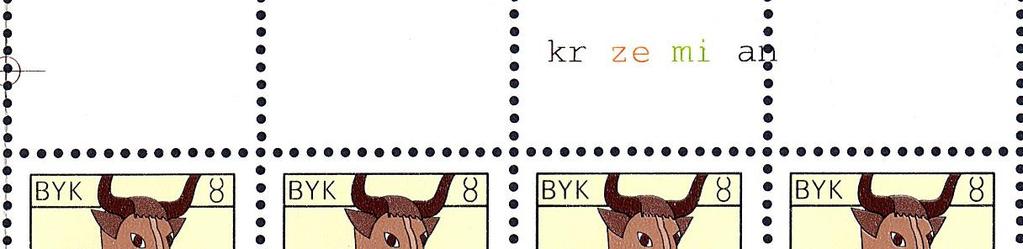

16 Dalsze różnice pomiędzy formami. Bezpośrednie porównanie prawych stron górnego marginesu (pola 6.-9.) Forma IV Forma V

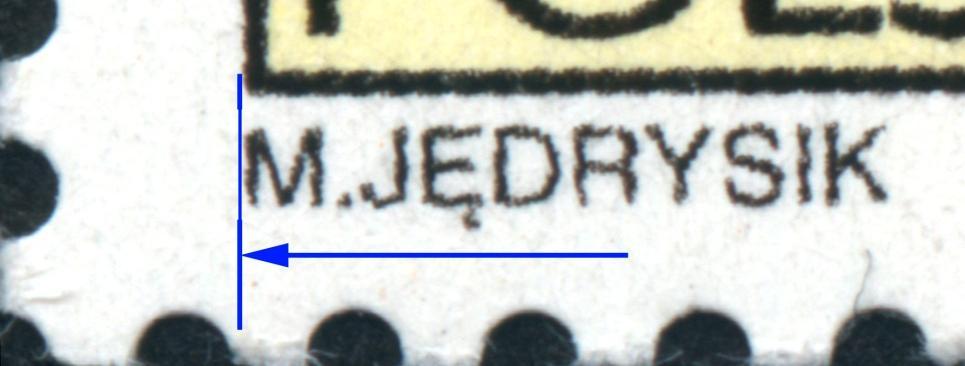

17 Bezpośrednie porównanie lewych stron górnego marginesu (pola 1.-2.) Forma III Formy IV-V. Pozycja litery M Forma I Formy II-V

18 W poniższej tabeli ujęto ww. i opisane formy drukowe. Wert in Gr Forma I x x x x x x x x x x x x Forma II x x x x x x x x x x x x Forma III x x x x x x x Forma IV x x x x Forma V x

19 II. Papier. prod. krajowej Importowany od do dziś z wybielaczem optycznym - dodawanym do masy papierniczej - dodawanym do mieszanki igmentowej z luminoforami fluorescencyjnymi -dodawanym do masy papierniczej -dodawanym do mieszanki pigmentowej z luminoforami fluorescencyjnymi -dodawanym do mieszanki pigmentowej

20 Reakcja papieru znaczkowego (1) w świetle UV po dodatku do masy papierniczej: bez dodatku środków luminescencyjnych do masy papierniczej luminoforów fluorescencyjnych - obustronnie żółty - obustronnie ciemny wybielaczy optycznych - obustronnie biały-

21 Reakcja papieru znaczkowego (2) w świetle UV po dodatku do warstwy powłoki pigmentowej: bez dodatku środków luminescencyjnych do powłoki pigmentowej luminoforów fluorescencyjnych - przód żółty - - tył ciemny - obustronnie ciemny wybielaczy optycznych - przód od biały do szary - - tył ciemny -

22 Rodzaje papierów użytych do produkcji zn. Papier produkcji krajowej Papier importowany angielski z wybielaczem optycznym w masie papierniczej - obustronnie biały - X1-2 z wybielaczem optycznym w warstwie powłoki pigmentowej - przód od biały do szary - - tył ciemny - z luminoforami fluorescencyjnymi w masie papierniczej - obustronnie żółty - X3-4 Y1-2 Tullis Russell (TR) Harrison & Sons (HS) De La Rue (DLR) z luminoforami fluorescencyjnymi w warstwie powłoki pigmentowej - przód żółty - - tył ciemny - Y3 z luminoforami fluorescencyjnymi w warstwie powłoki pigmentowej - przód żółty - - tył ciemny -

23 Papier produkcji krajowej z wybielaczem optycznym w masie papierniczej. X1 - marzec lipiec papier żółtawobiały wykazujący pod światło nieregularne struktury (il.1 powiększenie) w świetle UV: biały o lekkim odcieniu różowym, guma matowa biała. Strona niezadrukowana w świetle UV: biała (il. 2). X2 - od sierpnia do grudnia 1996 r. papier biały jednolity w świetle UV: biały; guma biała matowa w świetle UV: biała z szarymi pionowymi zaciekami (il. 3). il. 1 il. 2 il. 3

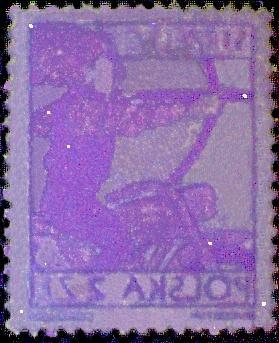

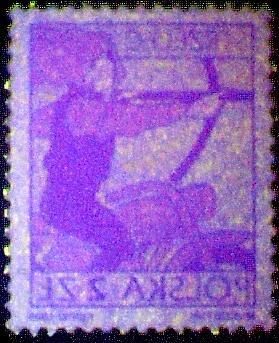

24 Papier produkcji krajowej z wybielaczem optycznym w warstwie powłoki pigmentowej. X3 - listopad - grudzień 1996 r. papier żółtawobiały o nierównym przeźroczu tworzącym regularny wzór siatki, w świetle UV: szarawofioletowy; guma matowa żółtawobiała. Strona niezadrukowana w świetle UV: fioletowa (papier nie katalogowany - il. 1) X4 - wrzesień 1996 / luty 1997 r. papier żółtawobiały w świetle UV: a) c.różowy, guma matowa żółtawa (od r.), b) szaroróżowy, guma matowa żółtawa (od r.), c) różowy, guma matowa żółtawa (od r.). Strona niezadrukowana w świetle UV: fioletowa (często towarzyszą jej pojedyncze b. jaskrawe punkty - gwiazdki - il. 2). il. 1 il. 2

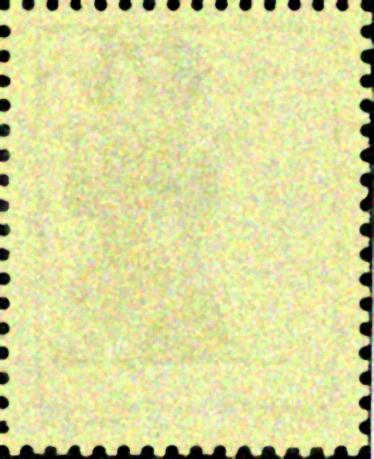

25 Papier produkcji krajowej z luminoforami fluorescencyjnymi w masie papierniczej Ze względu na chemiczną obróbkę papieru, powłoka pigmentowa utraciła połysk, przez co otrzymuje się wrażenie iż papier jej nie posiada. Y1 - ab 6. Januar 1997 r. papier żółtawobiały średni jednolity, guma żółtawobiała matowa. Strona niezadrukowana w świetle UV: żółta lub żółta z szarymi nieregularnymi plamami (il. 1). Y2 - od 19 grudnia 1996 r. papier żółtawobiały średni jednolity, w świetle UV: żółty z ciemnymi plamami (zabrudzeniami), guma żółtawobiała matowa. Strona niezadrukowana w świetle UV: żółta z j.fioletowymi drobnymi plamkami (il. 2). il. 1 il. 2

26 Papier produkcji krajowej z luminoforami fluorescencyjnymi w warstwie powłoki pigmentowej Y3 - od 20 stycznia do końca lutego 1997 r. papier żółtawobiały średni jednolity, w świetle UV: żółty bez zabrudzeń, guma żółtawobiała matowa. Strona niezadrukowana w świetle UV: fioletowa jednolita z jaskrawymi punktami.

27 Papier importowany angielski z luminoforami fluorescencyjnymi w warstwie powłoki pigmentowej. TR - od kwietnia 1997 do dziś. papier białożółtawy średni o powierzchni silnie lśniącej, w świetle UV: żółty bez zabrudzeń, guma białożółtawa matowa. Strona niezadrukowana w świetle UV: fioletowa z żółtymi plamami (od ) HS - od 21 kwietnia do 2002 r. papier żółtawy średni matowy, w świetle UV: żółty bez zabrudzeń, guma PVAD matowa j.szara ( zielonkawa ). Strona niezadrukowana w świetle UV: żółta z fioletowymi plamami. TR HS

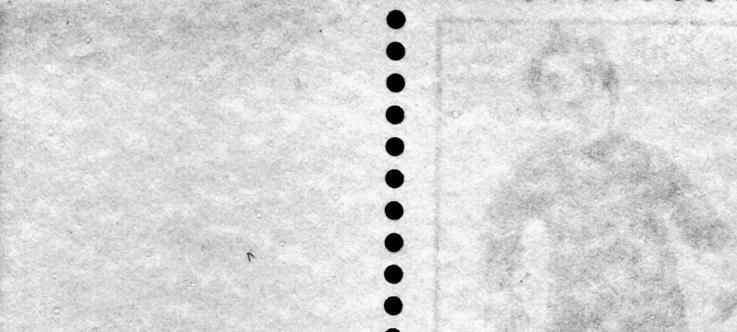

28 DLR - od lutego 2002 r. papier żółtawy średni matowy. Strona niezadrukowana w świetle UV żółta z fioletowymi plamami. Guma a) słabo błyszcząca szarawobiała (od ), b) matowa tzw. marmurkowa, o odcieniu j.szarym i jej nierównym rozłożeniu (od -? ) Guma marmurkowa Znaczki produkowane od końca 2003 r. na papierze DLR reagują w świetle UV, w stosunku do egzemplarzy wyprodukowanych w 2002 r. mocnym (zimnym) zabarwieniem na niebiesko. Znaczek wykonany na papierze DLR w świetle dziennym Znaczek w świetle UV okres od r. Znaczek w świetle UV okres od końca 2003 r.

29 Periode Wartość w gr Forma I X1 x x x x x x x x x x x x X2 x x x x x x x x x X3* x* x* x* x* x* x* x* X4a x x x x x x x x x x X4b x x Y1 x x x Y2 x* Y3 x Wartość w gr Forma II X2 x* x X4b x* x* x x x x x x X4c x x x x x Y1 x x Y2 x Y3 x x x x x TR x x x x x x x x x x x

30 Wartość w gr Forma III TR x x x x HR?????? x DLR? x x Forma IV TR x x x DLR x x? Forma V DLR x? istnieją egzemplarze z charakterystycznymi cechami tego papieru. Ze wzgl. na brak materiału (arkuszy z marginesami) przydział formy na dzień dzisiejszy jest nie możliwy.

31 Tabela porównawcza określeń odmian papieru a dl zn. z serii - Specjalizacja kat. F i scher Specjalizacja - kat. F i scher papier z wybielaczem (masa papierowa) X1 - a I X2 - b I, d I, d II X3 - - papier z wybielaczem (powłoka) X4a - c I X4b - j I X4b - h II X4c - i II Specjalizacja - kat. Fi scher papier flu orescencyjny (masa papierowa) Y1 - f I Y1 - f II Y2 - - Y2 - e II papier fluorescencyjny (powłoka) Y3 - g I Y3 - g II HS - - TR - - DLR - k II
