Nowa technologia Wyższa jakość druku. Prezentacja zalet hybrydowej technologii Direct Laser Engraving z zastosowaniem elastomerów.

Transkrypt

1 Nowa technologia Wyższa jakość druku Prezentacja zalet hybrydowej technologii Direct Laser Engraving z zastosowaniem elastomerów.

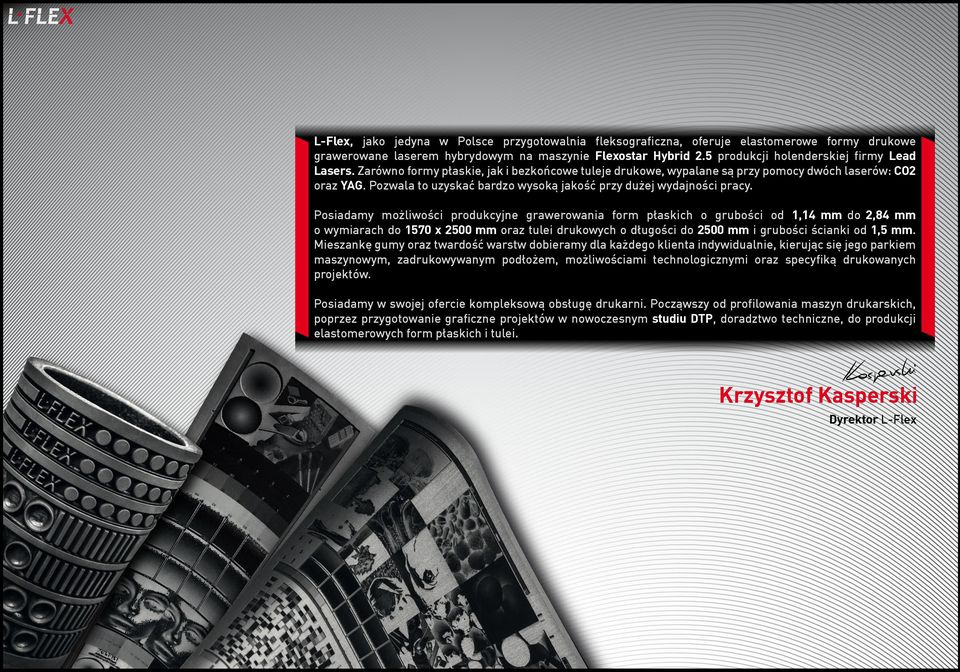

2 L-Flex, jako jedyna w Polsce przygotowalnia fleksograficzna, oferuje elastomerowe formy drukowe grawerowane laserem hybrydowym na maszynie Flexostar Hybrid 2.5 produkcji holenderskiej firmy Lead Lasers. Zarówno formy płaskie, jak i bezkońcowe tuleje drukowe, wypalane są przy pomocy dwóch laserów: CO2 oraz YAG. Pozwala to uzyskać bardzo wysoką jakość przy dużej wydajności pracy. Posiadamy możliwości produkcyjne grawerowania form płaskich o grubości od 1,14 mm do 2,84 mm o wymiarach do 1570 x 2500 mm oraz tulei drukowych o długości do 2500 mm i grubości ścianki od 1,5 mm. Mieszankę gumy oraz twardość warstw dobieramy dla każdego klienta indywidualnie, kierując się jego parkiem maszynowym, zadrukowywanym podłożem, możliwościami technologicznymi oraz specyfiką drukowanych projektów. Posiadamy w swojej ofercie kompleksową obsługę drukarni. Począwszy od profilowania maszyn drukarskich, poprzez przygotowanie graficzne projektów w nowoczesnym studiu DTP, doradztwo techniczne, do produkcji elastomerowych form płaskich i tulei. Krzysztof Kasperski Dyrektor L-Flex

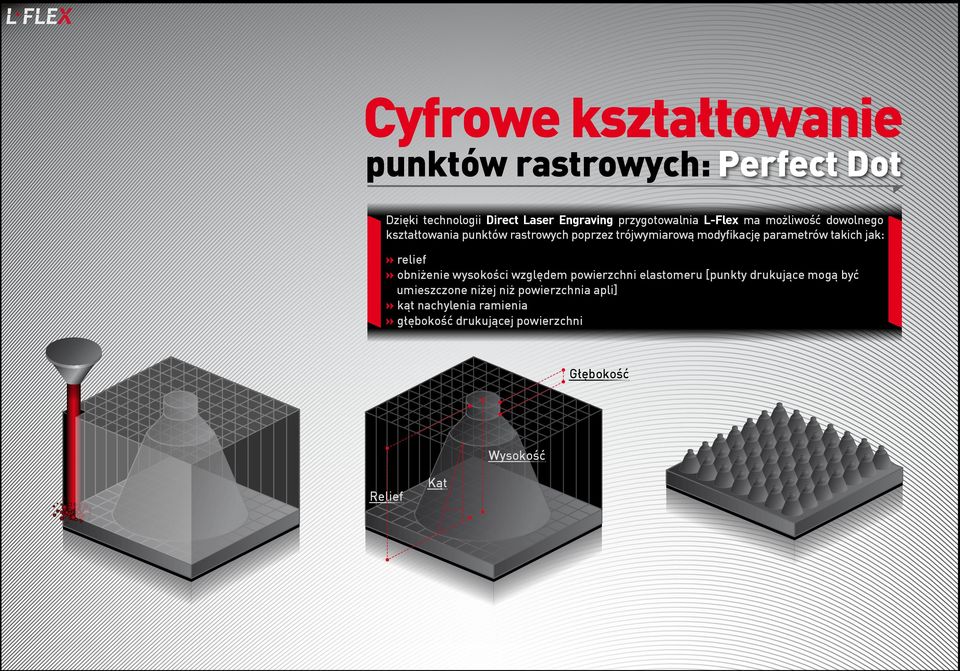

3 Cyfrowe kształtowanie punktów rastrowych: Perfect Dot Dzięki technologii Direct Laser Engraving przygotowalnia L-Flex ma możliwość dowolnego kształtowania punktów rastrowych poprzez trójwymiarową modyfikację parametrów takich jak:» relief» obniżenie wysokości względem powierzchni elastomeru [punkty drukujące mogą być umieszczone niżej niż powierzchnia apli]» kąt nachylenia ramienia» głębokość drukującej powierzchni Głębokość Wysokość Relief Kąt

4 Cyfrowe kształtowanie punktów rastrowych: Flat Top Technologia Direct Laser Engraving pozwala budować również klasyczne punkty typu Flat Top. Przekrój dostępnych wariantów budowy punktów rastrowych względem apli: Wysokość Kąt Relief Apla Punkty niższe niż powierzchnia apli Punkty na wysokości apli Apla

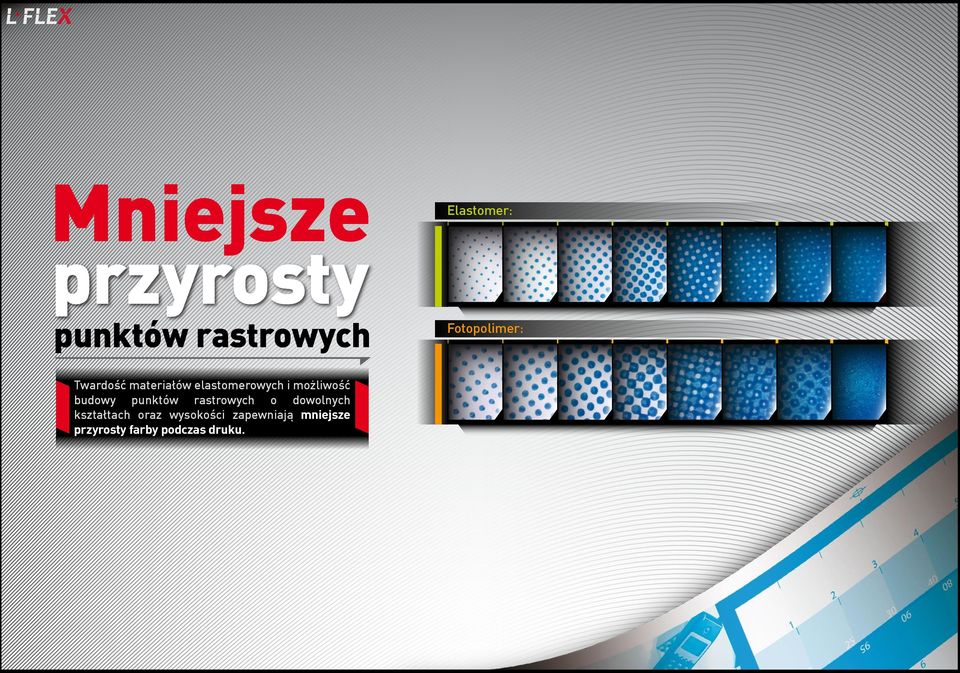

5 Mniejsze przyrosty punktów rastrowych Elastomer: Fotopolimer: Twardość materiałów elastomerowych i możliwość budowy punktów rastrowych o dowolnych kształtach oraz wysokości zapewniają mniejsze przyrosty farby podczas druku.

6 Równomierny transfer farby Elastomery, dzięki większemu rozwinięciu swojej powierzchni, równomiernie pobierają farbę z aniloxów i transferują na podłoże drukowe bez efektu plamienia [tzw. mottle ]. Symulacja powierzchni elastomeru EPDM Symulacja powierzchni fotopolimeru

7 50% 45% 40% 35% Porównanie transferu farby na poszczególnych podłożach: Lepszy 30% 25% Część transferu farby 20% 15% 10% 5% 0% Folia transparentna PP Folia biała PP Papier transfer farby Badania przeprowadzone przez Uniwersytet w Pardubicach, drukowane na maszynie Soma, z zastosowaniem elastomerów grawerowanych laserem przez firmę ABC Laserflex wykazały lepsze transferowanie farby przez materiały elastomerowe. Elastomer EPDM Elastomer SBR FAST CTP

8 LEPSZY transfer farby 2 Farba rozpuszczalnikowa Magenta na folii PP: 2 Farba rozpuszczalnikowa Magenta na folii PE: Gęstości optyczne Anilox 3.14 cm3/m2 Anilox 3.55 cm3/m2 Anilox 4.06 cm3/m2 Anilox 4.48 cm3/m2 Gęstości optyczne Anilox 3.14 cm3/m2 Anilox 3.55 cm3/m2 Anilox 4.06 cm3/m2 Anilox 4.48 cm3/m2 Elastomer EPDM Mieszanka 1 Elastomer EPDM Mieszanka 2 Elastomer SBR Fotopolimer Elastomer EPDM Mieszanka 1 Elastomer EPDM Mieszanka 2 Elastomer SBR Fotopolimer

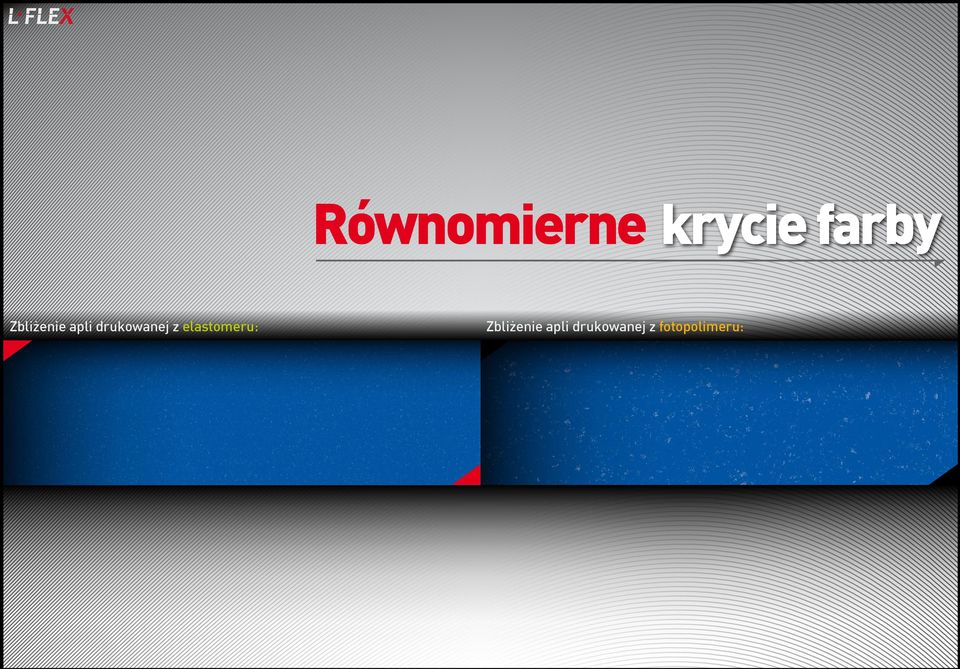

9 Równomierne krycie farby Zbliżenie apli drukowanej z elastomeru: Zbliżenie apli drukowanej z fotopolimeru:

10 OSTRE KRAWĘDZIE tekstów i powierzchni aplowych Bezpośrednie grawerowanie laserowe w materiałach elastomerowych charakteryzuje się ostrymi krawędziami elementów graficznych na formach płaskich, tulejach i końcowym wydruku. Elastomer [duże zbliżenie elementów]: Fotopolimer [duże zbliżenie elementów]:

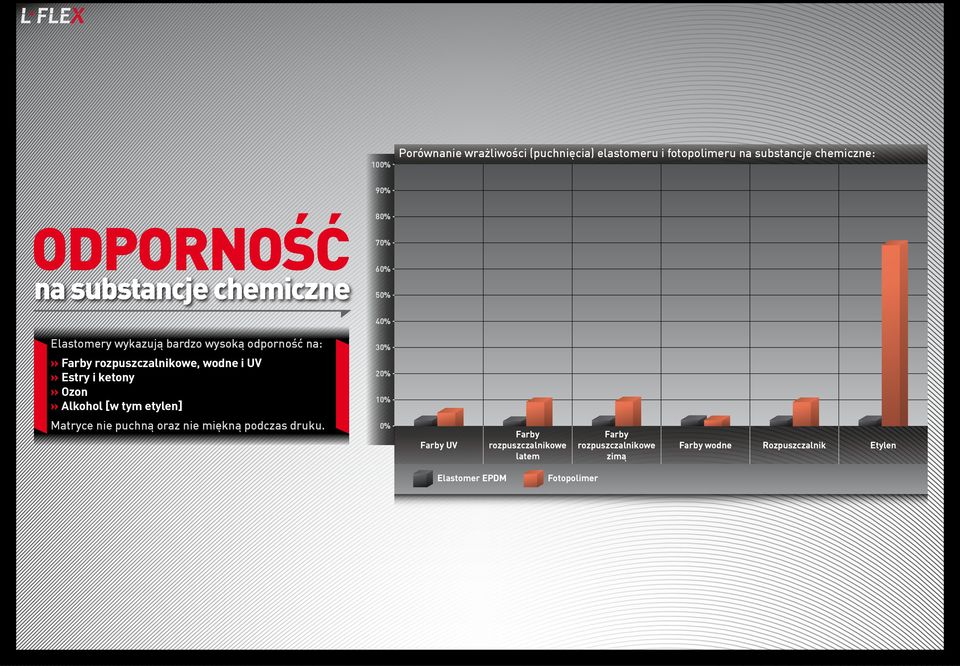

11 100% Porównanie wrażliwości (puchnięcia) elastomeru i fotopolimeru na substancje chemiczne: 90% ODPORNOŚĆ na substancje chemiczne 80% 70% 60% 50% 40% Elastomery wykazują bardzo wysoką odporność na:» Farby rozpuszczalnikowe, wodne i UV» Estry i ketony» Ozon» Alkohol [w tym etylen] 30% 20% 10% Matryce nie puchną oraz nie miękną podczas druku. 0% Farby UV Farby rozpuszczalnikowe latem Farby rozpuszczalnikowe zimą Farby wodne Rozpuszczalnik Etylen Elastomer EPDM Fotopolimer

12 rozdzielczość grawerowania Laserowa maszyna Lead Lasers Flexostar Hybrid 2.5 umożliwia grawerowanie podłoży elastomerowych z maksymalną rozdzielczością 5080 dpi. Pozwala to uzyskać lepszą jakość obrazu wydrukowanego z tak wygrawerowanych materiałów.

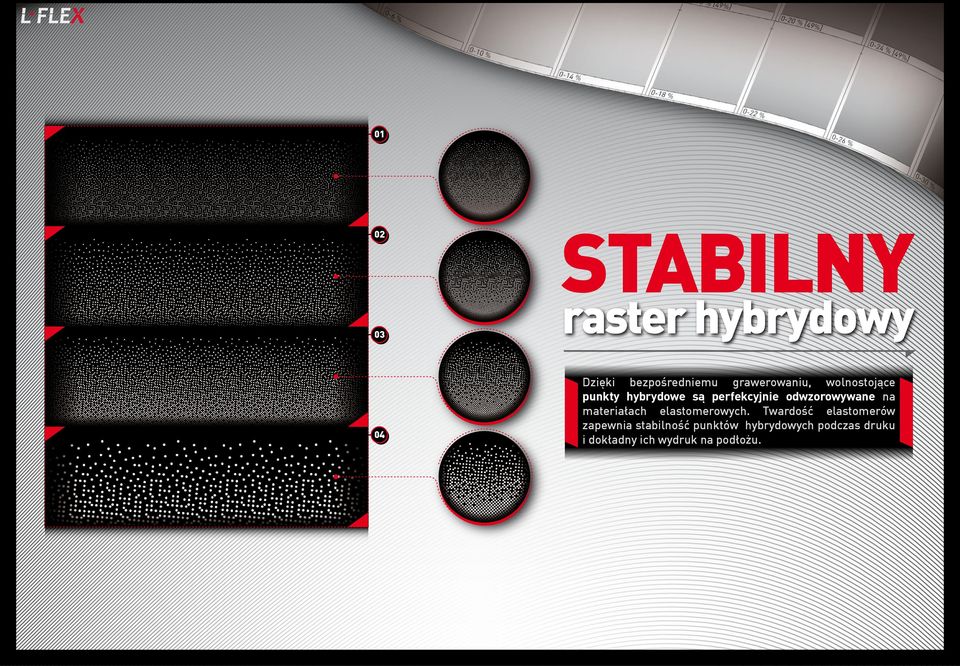

13 STABILNY raster hybrydowy Dzięki bezpośredniemu grawerowaniu, wolnostojące punkty hybrydowe są perfekcyjnie odwzorowywane na materiałach elastomerowych. Twardość elastomerów zapewnia stabilność punktów hybrydowych podczas druku i dokładny ich wydruk na podłożu.

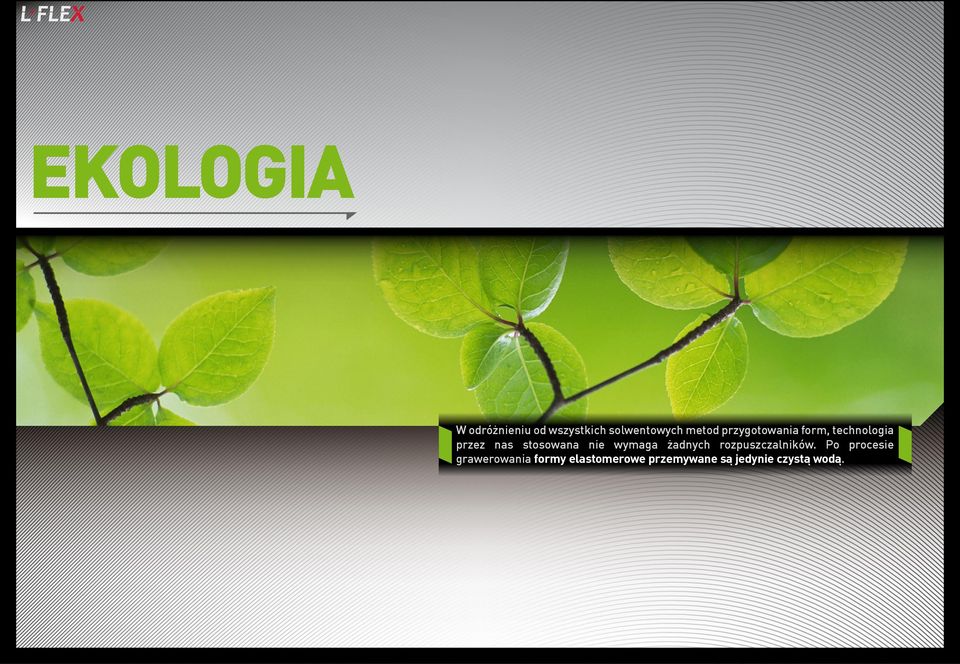

14 EKOLOGIA W odróżnieniu od wszystkich solwentowych metod przygotowania form, technologia przez nas stosowana nie wymaga żadnych rozpuszczalników. Po procesie grawerowania formy elastomerowe przemywane są jedynie czystą wodą.

15 Skrócony czas produkcji Grawerowanie laserowe z zastosowaniem dwóch laserów pozwala nawet na 5-krotne skrócenie czasu produkcji w stosunku do tradycyjnej metody przygotowania form fotopolimerowych. Dodatkową korzyścią jest brak konieczności oczekiwania na stabilizację wymiarową formy po produkcji. Formy przez nas wykonywane nie pęcznieją i mogą zostać wykorzystane do druku natychmiast po ich przygotowaniu. W sytuacjach awaryjnych pozwala to na ekspresową pomoc.

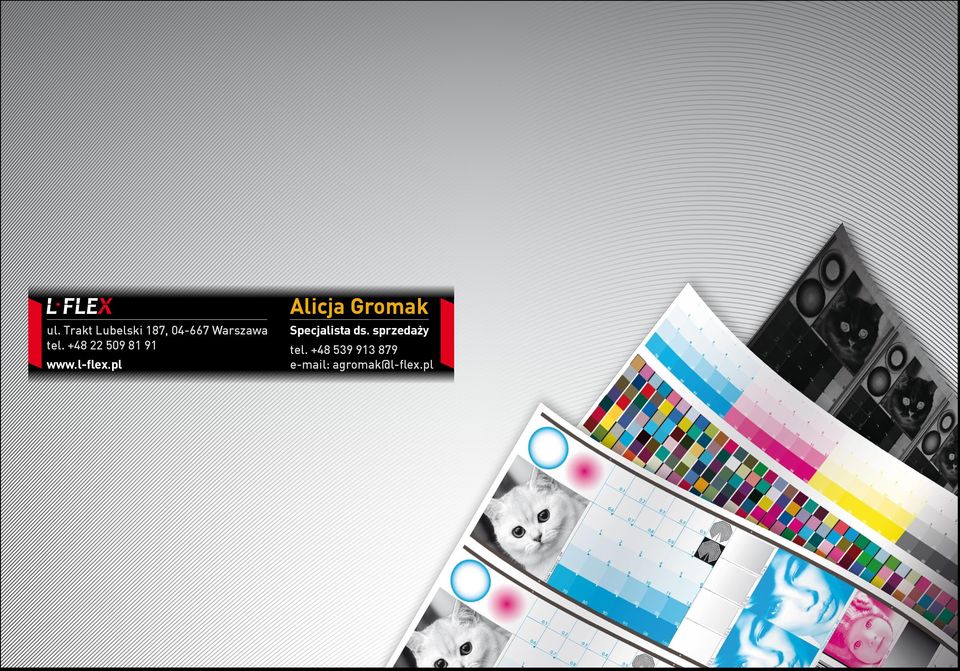

16 Alicja Gromak ul. Trakt Lubelski 187, Warszawa tel Specjalista ds. sprzedaży tel
