1 WSPÓŁPRACA SPÓŁKI OŚWIETLENIOWEJ Z GMINĄ W ZAKRESIE ROZBUDOWY I MODERNIZACJI OŚWIETLENIA DROGOWEGO Referuje: Piotr Grocholewski Dyrektor Oddziału Poznań Eneos Sp. z o.o.

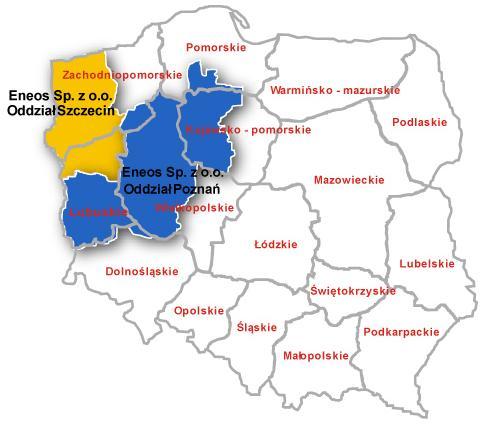

2 Eneos Sp. z o.o. obszar działania: 359 Miast i Gmin Obszar działalności Oddziału Szczecin: 59 Miast i Gmin z terenu Szczecina 46 Miast i Gmin z terenu Gorzowa Wielkopolskiego Obszar działalności Oddziału Poznań: 138 Miast i Gmin z terenu Poznania 59 Miast i Gmin z terenu Bydgoszczy 57 Miast i Gmin z terenu Zielonej Góry

3 Eneos Sp. z o.o. zakres działania projektowanie i budowa eksploatacja oświetlenia oświetlenie obiektów sportowych oświetlenie wnętrzowe w obiektach użyteczności publicznej sprzedaż ogniw fotowoltaicznych iluminacje obiektów iluminacja okolicznościowa modernizacja oświetlenia drogowego rozbudowa oświetlenia drogowego inne usługi

4 Modernizacja i rozbudowa oświetlenia drogowego Podmioty biorące udział w realizacji usługi: GMINA Eneos Sp. z o.o. + inne spółki Grupy ENEA EFEKT: poprawa jakości i efektywności oświetlenia

5 Modernizacja oświetlenia drogowego Wyeksploatowane, energochłonne, szkodliwe dla środowiska oświetlenie charakteryzuje się słabymi parametrami technicznymi i niskimi walorami estetycznymi.

6 Modernizacja oświetlenia drogowego Efekty mierzalne: obniżenie kosztów zużycia energii przez urządzenia oświetleniowe zwiększenie komfortu i poczucia bezpieczeństwa użytkowników zmniejszenie awaryjności urządzeń oświetleniowych polepszenie parametrów oświetleniowych ochrona środowiska naturalnego wyższe walory estetyczne

7 Modernizacja oświetlenia drogowego Efekty niemierzalne: promocja gminy (ekologia, oszczędność, innowacyjność) zwiększenie zaufania mieszkańców dla Samorządu współpraca Gminy z Energetyką

8 Modernizacja oświetlenia drogowego Zakres prac wykonawczych przy realizacji unowocześnienia: wymiana opraw oświetleniowych i źródeł światła wymiana wysięgników wymiana przewodów w wysięgnikach i słupach wymiana gniazd bezpiecznikowych i zabezpieczeń wymiana zacisków odgałęźnych ujednolicenie sterowania oświetleniem montaż dodatkowych punktów świetlnych

9 Modernizacja oświetlenia drogowego Projekt unowocześnienia oświetlenia składa się z poszczególnych etapów: 1. Inwentaryzacja w terenie istniejących urządzeń oświetleniowych

10 Modernizacja oświetlenia drogowego 2. Opracowanie wyników inwentaryzacji

11 Modernizacja oświetlenia drogowego 3. Obliczenia parametrów świetlnych dobór urządzeń oświetleniowych

12 Modernizacja oświetlenia drogowego 4. Obliczenia parametrów elektrycznych sieci oświetleniowej - ochrona przeciwporażeniowa - spadki napięć

13 Modernizacja oświetlenia drogowego 5. Dobór pozostałych elementów infrastruktury oświetleniowej niezbędnej przy unowocześnieniu oświetlenia drogowego (wysięgniki, przewody zasilające oprawy, gniazda bezpiecznikowe, zaciski, zegary sterujące) 6. Zestawienia tabelaryczne oraz graficzne, statystyki, wyliczenie oszczędności mocy 7. Wycena prac objętych projektem unowocześnienia 8. Analiza ekonomiczna przedsięwzięcia obliczenia kosztów utrzymania oświetlenia po realizacji przedsięwzięcia

14 Rozbudowa oświetlenia drogowego Dobudowa pojedynczych opraw oświetleniowych w zakresie istniejących obwodów (dogęszczenie )

15 Rozbudowa oświetlenia drogowego Rozbudowa istniejących obwodów oświetleniowych poprzez dobudowanie przewodu oświetleniowego i opraw na istniejących sieciach dystrybucyjnych

16 Rozbudowa oświetlenia drogowego Rozbudowa istniejących obwodów oświetleniowych poprzez dobudowanie do istniejącej sieci nowych konstrukcji słupowych, przewodów, kabli i opraw

17 Rozbudowa oświetlenia drogowego Zmiana konfiguracji, rozmieszczenia, typu lub rozwiązania technicznego istniejących obwodów oświetleniowych

18 Efekty mierzalne: Rozbudowa oświetlenia drogowego polepszenie parametrów oświetleniowych poprawa bezpieczeństwa na drogach poprzez optymalny dobór urządzeń oświetleniowych realizacja przedsięwzięcia bez angażowania środków inwestycyjnych precyzyjne planowanie budżetu w oparciu o preliminarz finansowy brak konieczności zaciągania kredytu brak procedur formalno-prawnych pod kątem spraw majątkowych Efekty niemierzalne: spełnienie oczekiwań mieszkańców zwiększenie zaufania mieszkańców dla Samorządu

19 Realizacja modernizacji i rozbudowy na przykładzie Miasta i Gminy Wschowa INWESTYCJA W CAŁOŚCI WYKONANA NA OPRAWACH LED Wschowa Czerlejewo Dębowa Łęka Hetmanice Kandlewo Konradowo Lgiń Łęgoń Łysiny Nowa Wieś Olbrachcice Osowa Sień Przyczyna Dolna Przyczyna Górna Siedlnica Tylewice Wincentowo Wygnańczyce

20 Realizacja modernizacji i rozbudowy na przykładzie Miasta i Gminy Wschowa Proces modernizacji i rozbudowy oświetlenia drogowego na terenie Miasta i Gminy Wschowa podzielono na trzy etapy: 1. Etap inwentaryzacji 2. Etap analiz 3. Etap projektowania 4. Etap modernizacji

21 1. Etap inwentaryzacji Drogi Miasta i Gminy Wschowa oświetlone były w większości oprawami typu OUS i SGS z lampami sodowymi o mocy od 70 W do 250 W, ale również energochłonnymi, przestarzałymi oprawami z lampami rtęciowymi o mocy 125 W lub 250 W.

22 1. Etap inwentaryzacji Różnorodność istniejących opraw oraz ich wygląd zewnętrzny powodowały: - niskie walory estetyczne sieci oświetleniowej, - słabe parametry techniczne.

23 1. Etap inwentaryzacji Zestawienie opraw przed unowocześnieniem i rozbudową: Oprawy przed unowocześnieniem Miejscowość: I rozbudową Ilość opraw [szt.] Moc opraw [kw] Wschowa ,70 Czerlejewo 8 1,12 Dębowa Łęka 46 7,54 Hetmanice 27 4,70 Kandlewo 45 7,65 Konradowo 77 13,31 Lgiń 92 15,48 Łęgoń 41 6,21 Łysiny 58 9,62 Nowa Wieś 23 3,91 Olbrachcice 32 5,07 Osowa Sień 86 16,59 Przyczyna Dolna 57 11,89 Przyczyna Górna 36 6,08 Siedlnica 85 14,39 Tylewice 40 11,09 Wincentowo 5 0,8 Wygnańczyce 20 2,31 Razem: ,45

24 2. Etap analiz Przeprowadzono eksperyment polegający na: - demontażu istniejących opraw na określonym odcinku drogi w miejscowości Przyczyna Dolna, - montażu trzech różnych rodzajów opraw oświetleniowych z następującymi źródłami światła: ledowym o mocy 70 W z rozsyłem światła: sodowym o mocy 100 W z rozsyłem światła: ledowym o mocy 40 W z rozsyłem światła:

25 2. Etap analiz

26 2. Etap analiz

27 2. Etap analiz Po zamontowaniu poszczególnych opraw oświetlenia drogowego, dokonano pomiarów natężenia oświetlenia w porze nocnej. Ponadto, przy pomocy programu komputerowego Dialux, obliczono parametry oświetleniowe: - średnie natężenie oświetlenia, - średni poziom luminancji, - całkowitą równomierność luminancji, - wzdłużną równomierność luminancji, - przyrost progowy olśnienia, - wskaźnik ograniczenia olśnienia.

28 2. Etap analiz Wyniki pomiarów natężenia oświetlenia dla oprawy ledowej 70 W Wyniki obliczeń natężenia oświetlenia dla oprawy ledowej 70 W

29 2. Etap analiz Wyniki pomiarów natężenia oświetlenia dla oprawy sodowej 100 W Wyniki obliczeń natężenia oświetlenia dla oprawy sodowej 100 W

30 2. Etap analiz Wyniki pomiarów natężenia oświetlenia dla oprawy ledowej 40 W Wyniki obliczeń natężenia oświetlenia dla oprawy ledowej 40 W

31 2. Etap analiz Wyniki pomiarów i obliczeń: Po dokładnej analizie otrzymanych wyników pomiarów oraz dokonaniu wielu dodatkowych obliczeń parametrów oświetleniowych w programach komputerowych stwierdzono, że najlepszym rozwiązaniem jest montaż opraw ledowych na każdym słupie, w celu uzyskania jak najwyższej równomierności oświetlenia.

32 3. Etap projektowania Aktualnie, drogi Miasta i Gminy Wschowa, oświetlone są nowoczesnymi, energooszczędnymi oprawami wykorzystującymi diody LED. Pozwoliły one poprawić równomierność oraz poziom natężenia oświetlenia przy jednoczesnym oszczędzaniu energii. Dzięki temu uzyskano lepszy efekt świecenia przy ograniczeniu mocy zainstalowanych urządzeń oświetleniowych. Zaprojektowane oprawy: oprawa LED 38W szt. oprawa LED 55W szt. oprawa LED 71W szt. oprawa LED 90W szt. oprawa parkowa LED szt.

33 3. Etap projektowania Dodatkowo odrestaurowano stare, wyeksploatowane i mocno zniszczone stylowe kinkiety.

34 4. Etap modernizacji

35 4. Etap modernizacji Zestawienie opraw po unowocześnieniu i rozbudowie: Oprawy po unowocześnieniu Miejscowość: i rozbudowie Ilość opraw [szt.] Moc opraw [kw] Wschowa ,60 Czerlejewo 11 0,42 Dębowa Łęka 83 6,79 Hetmanice 31 1,71 Kandlewo 81 4,32 Konradowo 121 5,81 Lgiń 103 5,05 Łęgoń 71 3,04 Łysiny 108 4,46 Nowa Wieś 39 2,11 Olbrachcice 45 2,25 Osowa Sień 144 7,37 Przyczyna Dolna 79 4,23 Przyczyna Górna 62 3,34 Siedlnica 134 7,32 Tylewice 73 3,68 Wincentowo 5 0,19 Wygnańczyce 31 1,71 Razem: ,38

36 4. Etap modernizacji Aktualny stan oświetlenia dróg w Mieście i Gminie Wschowa

37 4. Etap modernizacji Aktualny stan oświetlenia dróg w Mieście i Gminie Wschowa

38 4. Etap modernizacji Aktualny stan oświetlenia dróg w Mieście i Gminie Wschowa

39 4. Etap modernizacji Aktualny stan oświetlenia dróg w Mieście i Gminie Wschowa

40 4. Etap modernizacji Aktualny stan oświetlenia dróg w Mieście i Gminie Wschowa

41 Oprawy zamontowane: oprawa LED 38W szt. oprawa LED 55W szt. oprawa LED 71W szt. oprawa LED 90W szt. oprawa parkowa LED szt. Oprawy przełożone 0 szt. Oprawy niewymienione 35 szt. Orawy zdemontowane 48 szt. Oprawy odrestaurowane 47 szt. Podsumowanie Słupy odmalowane 47 szt. Słupy parkowe wymienione na nowe 114 szt. Nowe zegary astronomiczne 30 szt. Zaprojektowana linka oświetleniowa 1380 m.

42 Podsumowanie Oprawy przed Oprawy po unowocześnieniu unowocześnieniem Miejscowość: i rozbudową i rozbudowie Ilość opraw [szt.] Moc opraw [kw] Ilość opraw [szt.] Moc opraw [kw] Wschowa , ,60 Czerlejewo 8 1, ,42 Dębowa Łęka 46 7, ,79 Hetmanice 27 4, ,71 Kandlewo 45 7, ,32 Konradowo 77 13, ,81 Lgiń 92 15, ,05 Łęgoń 41 6, ,04 Łysiny 58 9, ,46 Nowa Wieś 23 3, ,11 Olbrachcice 32 5, ,25 Osowa Sień 86 16, ,37 Przyczyna Dolna 57 11, ,23 Przyczyna Górna 36 6, ,34 Siedlnica 85 14, ,32 Tylewice 40 11, ,68 Wincentowo 5 0,8 5 0,19 Wygnańczyce 20 2, ,71 Razem: , ,38 DOBUDOWANO: 564 opraw OSZCZĘDNOŚĆ MOCY: 56,48 %

43 Moc [KW] Podsumowanie DOBUDOWANO: 564 opraw OSZCZĘDNOŚĆ MOCY: 56,48 % 0 moc "przed" moc "po" Porównanie zainstalowanej mocy przed i po unowocześnieniu oraz rozbudowie

44 Podsumowanie Struktura kosztów przed unowocześnieniem i rozbudową oświetlenia Struktura kosztów po unowocześnieniu i rozbudowie oświetlenia

45 Podsumowanie

46 Podsumowanie INWESTYCJA W CAŁOŚCI WYKONANA NA OPRAWACH LED Po spłacie inwestycji Miasto i Gmina Wschowa ponosić będzie niższe koszty utrzymania oświetlenia ze względu na zmniejszenie mocy zainstalowanej (niższe rachunki za energię elektryczną), podnosząc zarazem jakość oświetlenia na drogach publicznych. Ponadto, przewiduje się oszczędności z eksploatacji oświetlenia, w wyniku przedłużonej gwarancji na oprawy: drogowe 10 lat i parkowe 5 lat.
