1 ASSA ABLOY Entrance Systems

2 Informacja o prawach autorskich i wyłączeniu odpowiedzialności Chociaż niniejszy dokument został przygotowany z najwyższą starannością, firma ASSA ABLOY Entrance Systems nie ponosi odpowiedzialności za żadne szkody poniesione w konsekwencji błędów lub braków w niniejszym dokumencie. Zastrzegamy sobie również prawo do wprowadzenia odpowiednich zmian/modyfikacji technicznych bez uprzedzenia. Z treści niniejszego dokumentu nie wynikają żadne prawa. Paleta barw: Możliwe odstępstwa kolorystyczne spowodowane technologią druku. Zabrania się kopiowania i publikowania niniejszego dokumentu albo jego fragmentów poprzez skanowanie, drukowanie, sporządzanie fotokopii lub mikrofilmów bądź w jakikolwiek inny sposób bez uprzedniej pisemnej zgody ASSA ABLOY Entrance Systems. Prawa autorskie ASSA ABLOY Entrance Systems AB Wszelkie prawa zastrzeżone. ASSA ABLOY, Besam, Crawford, Albany i Megadoor, jako słowa i logotypy, to znaki towarowe będące własnością ASSA ABLOY Group. 2

3 Dane techniczne Charakterystyka produktu Rozmiar maks.: (W x H)* 7250 x 6050 mm Grubość ramy: 44 mm Materiał ramy: Aluminiowe profile rurowe Wypełnienie: Okna lub izolowane panele warstwowe lub płyty Kolor na zewnątrz: Naturalne aluminium Kolor wewnątrz: Naturalne aluminium Rodzaje prowadzeń: Standard: SL Opcjonalnie: HL, LL, VL, HHL, SLL Okna: Opcjonalnie: DAS, DSS, DAD, DSD, TAD, TSD, SA3, SS3, SH4 Drzwi przejściowe: Opcjonalnie: w połaci bramy lub w profilu bocznym Napęd elektryczny: Opcjonalnie: sterowanie automatyczne, kontrola dostępu, zabezpieczenia * Na życzenie dostępne rozmiary do 9000 x 6050 mm. Właściwości użytkowe Prędkość otwierania/ zamykania: Oczekiwany okres eksploatacji: Odporność na obciążenie wiatrem,* EN12424 Współczynnik przenikania ciepła, EN12428 Odporność na przenikanie wody, EN12425 Przepuszczalność powietrza, EN12426 Izolacja akustyczna, EN ISO * Wyższa odporność na obciążenie wiatrem na życzenie CDM9: 0,25 m/s CDM9 HD: 0,18 m/s CDM9 2H: otwieranie 0,5 m/s, zamykanie 0,25 m/s Brama: cykli pracy bramy, opcjonalnie 100,000 cykli pracy bramy Sprężyny: cykli pracy bramy Klasa 3 ( 4250 mm DLW, bez drzwi przejściowych) 2,4 W/(m².K) potrójne szkło akrylowe 3,6 W/(m².K) podwójne szkło akrylowe 5,7 W/(m².K) pojedyncze szkło akrylowe (powierzchnia bramy 5000 x 5000 mm, bez drzwi przejściowych) Klasa 3 (bez drzwi przejściowych) Klasa 3 (bez drzwi przejściowych) R 24 db 3

4 Spis treści Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Dane techniczne...3 Spis treści Opis Informacje ogólne Wymiary Szerokość i wysokość światła otworu Rozmiary sekcji Połać bramy Budowa Materiał Przekrój pionowy Kolory Uszczelnienia Wzmocnienie przeciwwiatrowe Uchwyt Rygiel Zabezpieczenia Urządzenia zabezpieczające Wydajność CEN Oczekiwany okres eksploatacji Odporność na obciążenie wiatrem Odporność na przenikanie wody Przepuszczalność powietrza Współczynnik przenikania ciepła Izolacja akustyczna Działające siły i bezpieczne otwarcie Zestawy prowadnic Ogólne SL prowadzenie standardowe SLL prowadzenie standardowe niskie LL - Prowadzenie niskie HL prowadzenie przewyższone HHL prowadzenie przewyższone z pakietem sprężyn na końcu prowadnicy poziomej VL prowadzenie pionowe Specjalne zestawy prowadnic Dostępne wyposażenie opcjonalne Drzwi przejściowe z niskim progiem Drzwi przejściowe z progiem 180 mm Sekcje nieruchome Kolory opcjonalne * Zamki Wkładka cylindryczna Wyposażenie antykorozyjne

5 3. Specyfikacja Okna i drzwi osobowe Liczba okien (z drzwiami przejściowymi) Liczba okien (bez drzwi przejściowych) Drzwi przejściowe z niskim progiem Drzwi przejściowe z progiem standardowym (180 mm) Układ napędowy Rodzaje sterowania Linka pociągowa Przekładnia łańcuchowa Obsługa elektryczna Napęd CDM9 Systemy sterowania bramami serii Napęd CDM Kryteria wyboru rodzaju sterowania Kryteria wyboru napędu bramy Systemy sterowania serii Informacje ogólne System sterowania System sterowania System sterowania Systemy sterowania bramami 900 Kryteria wyboru Systemy sterowania bramami serii 900 Kryteria wyboru automatyki Dostęp i automatyzacja Podstawowe funkcje sterowania Sterowanie zewnętrzne Automatyczne funkcje sterowania Zabezpieczenia Funkcje dodatkowe Wymagania przestrzenne i obiektowe Przygotowanie budynku Przygotowanie do montażu Wymagania przestrzenne Wymagania wolnej przestrzeni SL Wymagania wolnej przestrzeni SLL Wymagania wolnej przestrzeni HL Wymagania wolnej przestrzeni HHL Wymagania wolnej przestrzeni LL Wymagania wolnej przestrzeni VL Serwis Spis treści

6 1. Opis 1.1 Informacje ogólne ASSA ABLOY OH1042F to jedna z najbardziej stabilnych górnych bram segmentowych na rynku. Jest to brama segmentowa otwierana do góry, przystosowana dla wszystkich typów budynków, z uwzględnieniem funkcji i wyglądu. Wysoka elastyczność umożliwia montaż tej bramy w prawie wszystkich typach budynków. Brama przesuwa się pod sufit w momencie otwarcia, udostępniając wolną przestrzeń wokół otworu i pozostawiając światło otworu zupełnie wolne. Brama wykonana jest z aluminiowych profili rurowych, wypełnionych płytami warstwowymi albo oknami akrylowymi. Wysoka przepuszczalność światła sprawia, że brama ta stanowi idealny wybór w środowisku pracy, w którym pożądane jest dobre naświetlenie. ASSA ABLOY OH1042F została zaprojektowana z uwzględnieniem wszystkich wymagań w zakresie bezpieczeństwa i eksploatacji zawartych w Dyrektywach Europejskich oraz normach wydawanych przez Europejski Komitet Normalizacyjny (CEN). Brama ma 4 podstawowe elementy: 1) Połać bramy 2) Zestaw prowadnic 3) Układ balansujący 4) System napędowy 1.2 Wymiary Szerokość i wysokość światła otworu Standardowa ASSA ABLOY OH1042F dostępna jest w następujących rozmiarach: Standardowe rozmiary bram Inne rozmiary mogą być dostępne na życzenie Rozmiary sekcji Grubość: 44 mm *Płaszcz bramy jest podzielony na sekcje równej wysokości (standard). Liczba sekcji Szerokość światła otworu Wysokość światła otworu Min.: 2050 mm 2100 mm Maks.: 7250 mm 6050 mm Wysokość sekcji: mm* DLH ramowa sekcja dolna Liczba sekcji DLH panelowa sekcja dolna Liczba sekcji Opis 6

7 1.3 Połać bramy Budowa ASSA ABLOY OH1042F posiada panele poziome połączone razem za pomocą zawiasów. Zawiasy zewnętrzne każdej sekcji posiadają rolki, które poruszają się w prowadnicach. Sekcje poziome to aluminiowe ramy rurowe z pełnymi oknami albo płytami warstwowymi Przekrój pionowy Materiał Sekcje wykonane są z aluminiowych profili rurowych, wyposażonych w okna lub izolowane płyty warstwowe. Sekcja dolna to konstrukcja ramowa z izolowanymi płytami warstwowymi lub oknami, jednak w razie potrzeby może być wykonana z izolowanego panelu stalowego. 1) Uszczelka górna 2) Wbudowane zabezpieczenie przed przytrzaśnięciem palców 3) Uszczelnienie połączenia sekcji 4) Sekcja z pojedynczego szkła akrylowego o gr. 3 mm lub szkła utwardzonego o gr. 4 mm 5) Wzmocnienie przeciwwiatrowe (w razie potrzeby) 6) Szkło podwójne, 27mm 7) Uchwyt 8) Panel dolny 9) Uszczelka dolna 10) Dolna sekcja przeszklona Opis 7

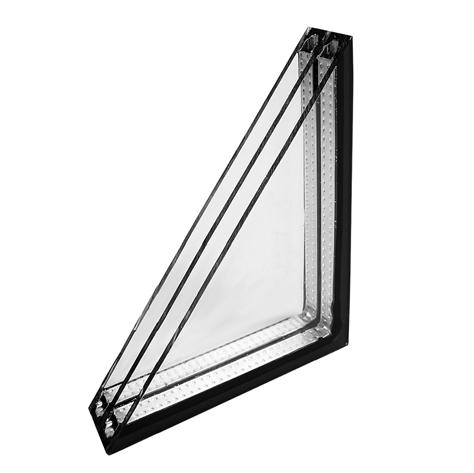

8 1.3.4 Kolory Na życzenie ASSA ABLOY OH1042F dostępna jest w każdym kolorze. Standardowo ramy dostarczane są w kolorze anodowanego aluminium Kolory standardowe DAD / DSD DAD: Podwójna płyta akrylowa odporna na zadrapania (SAN powlekana), podwójne uszczelnienie DSD: Podwójna płyta akrylowa (SAN), podwójne uszczelnienie Ramy Standardowo ramy dostarczane są w kolorze aluminiowym Wypełnienie Standardowo płyty dostarczane są w kolorze aluminiowym Profil dolny Kolor na zewnątrz: Standardowa sekcja ramowa: Naturalne aluminium Opcjonalna sekcja panelowa: Dostępna w 11 standardowych wstępnie powlekanych kolorach RAL 1021, 3002, 5010, 6005, 7016, 8017, 9002, 9005, 9006, 9007, Kolor wewnątrz: RAL 9002 szaro-biały Okna Konstrukcja ramowa umożliwia zamontowanie pełnych okien we wszystkich sekcjach. Światło okna jest takie samo, niezależnie od rodzaju okna, i zależy od rozmiaru płaszcza bramy. DAS / DSS DAS: Podwójna płyta akrylowa odporna na zadrapania (SAN powlekana), pojedyncze uszczelnienie DSS: Podwójna płyta akrylowa (SAN), pojedyncze uszczelnienie 1) Płyta akrylowa SAN 2,5 mm (z powłoką lub bez) 2) Aluminiowa rama dystansowa 3) Uszczelka butylowa 4) Sykatywa absorpcyjna 5) Uszczelka silikonowa TAD / TSD TAD: Potrójna płyta, podwójne uszczelnienie, 3 x 2,5 mm, arkusz zewnętrzny i wewnętrzny SAN z powłoką odporną na zadrapania. TSD: Potrójna płyta, podwójne uszczelnienie, 3 x 2,5 mm, arkusz zewnętrzny i wewnętrzny SAN (bez powłoki odpornej na zadrapania). 1) Płyta akrylowa SAN 2,5 mm (z powłoką lub bez) 2) Aluminiowa rama dystansowa 3) Uszczelka butylowa Opis 8

9 SA3 / SS3 / SH Uszczelka boczna Instalowana na prowadzeniu w celu wypełnienia przerwy pomiędzy prowadnicami a połacią bramy. Boczna uszczelka dwulistwowa z pustkami powietrznymi gwarantuje optymalną izolację i szczelność. SA3: Pojedyncza płyta akrylowa odporna na zadrapania (SAN powlekana), 2,5 mm SS3: Pojedyncza płyta akrylowa (SAN) 2,5 mm SH4: Pojedyncza tafla szkła utwardzonego 4 mm Uszczelnienia Brama charakteryzuje się skutecznym uszczelnieniem dzięki zamontowaniu dobrze zaprojektowanych uszczelek na wszystkich bokach Uszczelka górna Uszczelka górna instalowana jest na górnym panelu w celu wypełnienia przerwy pomiędzy panelem a ścianą. Górna uszczelka z gumy EPDM zapewnia optymalną izolację i szczelność Uszczelka dolna Uszczelka dolna instalowana jest na dolnej krawędzi dolnego panelu, aby chronić przed czynnikami zewnętrznymi, pełniąc zarazem rolę amortyzatora. Wykonana z elastycznego materiału gumowego EPDM uszczelka o okrągłym przekroju wywiera stały nacisk na podłoże, zapewniając optymalne uszczelnienie Wzmocnienie przeciwwiatrowe Szersze panele bramy oraz panele z oknami są wzmacniane profilami metalowymi. Wzmocnienia te ograniczają wyginanie paneli pod wpływem obciążenia wiatrem oraz wtedy, gdy płaszcz bramy znajduje się w położeniu poziomym i ugina się pod swoim własnym ciężarem. Wzmocnienie przeciwwiatrowe jest wbudowane w profile aluminiowe. Opis 9

10 1.3.7 Uchwyt Do obsługi ręcznej wszystkich bram ASSA ABLOY dostarczana jest solidna, łatwa do uchwycenia rączka, posiadająca logo ASSA ABLOY Rygiel Standardowa brama ASSA ABLOY jest wyposażona w rygiel. Rygiel blokuje bramę od strony wewnętrznej, bez użycia klucza. Opis 10

11 1.4 Zabezpieczenia System balansujący służy do wyważania bramy poprzez przyłożenie do niej siły niemal równej masie połaci bramy. Dzięki temu bramę można ręcznie przesuwać w górę i w dół, a także pozostawić otwartą w dowolnym położeniu. System balansujący jest montowany na górze albo na końcu prowadnicy i działa następująco: Na wale nad otworem bramy zamontowane są dwie sprężyny balansujące. Na dwóch końcach tego wału znajdują się bębny linowe, z których biegną liny do dolnych narożników połaci bramy. Obrót wału powoduje ruch bramy w górę albo w dół Zabezpieczenie na wypadek zerwania linki (CBD) Zabezpieczenie na wypadek zerwania linki (CBD) jest opcjonalne. W razie awarii linki połać bramy zostanie zahamowana na odcinku mniejszym niż 300 mm, aby uniknąć szkód Urządzenia zabezpieczające Na układ wyważenia działają duże siły. Pęknięcie sprężyny lub linki sprawia, że układ traci równowagę. Dlatego brama wyposażona jest w dwa urządzenia zabezpieczające, które zatrzymują ruch bramy w dół: Zabezpieczenie na wypadek pęknięcia sprężyny SBD (standard) Zabezpieczenie na wypadek zerwania linki CDB (opcja) Zabezpieczenie na wypadek pęknięcia sprężyny (SBD) Wszystkie bramy ASSA ABLOY Segmentowa brama przemysłowa OH1042F dostarczane są z zabezpieczeniem na wypadek pęknięcia sprężyny (SBD). W razie takiego zdarzenia, nagły spadek napięcia sprężyny uruchamia zabezpieczenie na wypadek jej pęknięcia (SBD). Wał zostaje zablokowany na odcinku ruchu bramy mniejszym niż 300 mm. Opis 11

12 1.5 Wydajność CEN Oczekiwany okres eksploatacji cykli pracy bramy lub 10 lat (w normalnym środowisku przemysłowym), opcjonalnie 100,000 cykli pracy bramy. Sprężyny: cykli pracy bramy Odporność na obciążenie wiatrem EN12424 Bez drzwi przejściowych Wynik testu Klasa 3 Klasa Ciśnienie Pa (N/m 2 ) Dane techniczne 0 - Nie określono wydajności > 1000 Wyjątek: umowa pomiędzy producentem a dostawcą Odporność na przenikanie wody EN12425 Bez drzwi przejściowych Wynik testu Klasa 3 Klasa Ciśnienie Pa (N/m 2 ) Dane techniczne 0 - Nie określono wydajności 1 30 Strumień wody przez 15 minut 2 50 Strumień wody przez 20 minut 3 > 50 Wyjątek: umowa pomiędzy producentem a dostawcą Opis 12

13 1.5.4 Przepuszczalność powietrza EN12426 Bez drzwi przejściowych Wynik testu Klasa 3 Klasa Współczynnik przenikania ciepła (Powierzchnia bramy 5000 mm x 5000 mm, bez drzwi przejściowych) Izolacja akustyczna Izolacja akustyczna * R 24 db * Powierzchnia bramy 4000 x 2500 mm (może być inna dla bram innych rozmiarów) Działające siły i bezpieczne otwarcie Przepuszczalność powietrza dp przy ciśnieniu 50 Pa (m 3 /m 2 /h) ,5 6 Wyjątek: umowa pomiędzy producentem a dostawcą EN12428 Akryl potrójny Akryl podwójny Akryl pojedynczy Współczynnik przenikania ciepła 2,4 W/m²K 3,4 W/m²K 5,2 W/m²K ISO Panel z przeszkleniem akrylowym 2x 2,8 mm EN12453 i EN12604 Siła zgniatająca (N) Siła zgniatająca (N) Siła zgniatająca (N) Wysokość otwarcia mm 200 mm od prawej krawędzi bocznej W środku otworu bramy 50 mm Spełnia Spełnia Spełnia 300 mm Spełnia Spełnia Spełnia 200 mm od lewej krawędzi bocznej Siła zgniatająca to siła potrzebna do aktywacji krawędzi ochronnej. Maksymalna dopuszczalna siła, według normy EN12453 Bezpieczeństwo mechanicznej obsługi bram, to 400 N w czasie maksymalnym 0,75 s. Siła zgniatająca nie występuje ze standardową kurtyną świetlną. Opis 13

14 1.6 Zestawy prowadnic Ogólne Rolki płaszcza bramy poruszają się do góry i na dół w prowadnicach. Wybierając najodpowiedniejszy rodzaj prowadnic, bierze się pod uwagę kilka czynników: Wysokość nadproża Wysokość bramy Rodzaj pojazdów Obecność przeszkód pod dachem, jak rury czy belki suwnic. Przedstawione poniżej zestawy prowadnic spełnią większość wymagań. Inne rodzaje dostępne są na życzenie SL prowadzenie standardowe LL - Prowadzenie niskie Rodzaj budynku: budynek z niskim stropem. Korzyści: Maksymalna wysokość światła otworu przy minimalnej wysokości nadproża. Rozwiązanie podobne do prowadzenia standardowego, ale pakiet sprężyn znajduje się na końcu prowadnic poziomych HL prowadzenie przewyższone Rodzaj budynku: większość standardowych obiektów przemysłowych. Zalety: Optymalna konstrukcja dla typowych budynków. Prowadzenie standardowe SL, z pakietem sprężyn tuż nad bramą, to najczęściej spotykane rozwiązanie SLL prowadzenie standardowe niskie Rodzaj budynku: budynek z niskim stropem. Korzyści: Większa wysokość światła otworu przy ograniczonej wysokości nadproża. Prowadzenie standardowe niskie to wersja prowadzenia niskiego, w którym pakiet sprężyn montowany jest tuż nad bramą. Rodzaj budynku: budynek z wysokim stropem. W modelu z prowadzeniem przewyższonym pakiet sprężyn umieszczony jest wysoko nad bramą. Zalety: Brak poziomych prowadnic, które mogłyby utrudniać wysokim pojazdom przejechanie przez otwór bramy. Ten rodzaj prowadzenia jest stosowany, kiedy nad bramą jest dużo miejsca potrzebnego podczas pracy i ruchu pojazdów (np. wysokich pojazdów). Opis 14

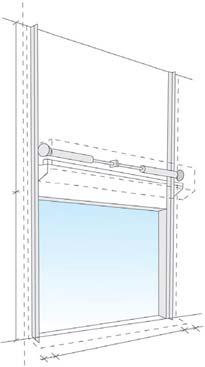

15 1.6.6 HHL prowadzenie przewyższone z pakietem sprężyn na końcu prowadnicy poziomej VL prowadzenie pionowe Rodzaj budynku: budynek z wysokim stropem. Stosowane, kiedy przestrzeń pomiędzy sufitem a niższą krawędzią poziomej prowadnicy jest ograniczona. Korzyści: Maksymalna wysokość prowadzenia przy minimalnej wysokości nadproża. Prowadzenie przewyższone z pakietem sprężyn umieszczonym na końcu prowadnicy poziomej. Rodzaj budynku: budynek z bardzo wysokim stropem i wymaganą wysoką przestrzenią roboczą. Zalety: Wysokie pojazdy mogą przejechać przez otwór bramy bez żadnych przeszkód. Jeżeli pomiędzy światłem otworu a dachem jest wystarczająco dużo miejsca, ten rodzaj prowadzenia umożliwia pionowe otwieranie bramy Specjalne zestawy prowadnic Zestaw prowadnic ASSA ABLOY Segmentowa brama przemysłowa OH1042F może zostać wykonany na specjalne zamówienie i dopasowany do miejsc stanowiących pozornie niemożliwe wyzwanie. Nasi inżynierowie potrafią opracować rozwiązania dla obiektów, w których brama instalowana jest w tej samej przestrzeni, co systemy wentylacyjne, podpory suwnic itp. Przykład: Opis 15

16 2. Dostępne wyposażenie opcjonalne 2.1 Drzwi przejściowe z niskim progiem Drzwi przejściowe z niskim progiem zapewniają pieszym optymalny komfort użytkowania i minimalizują ryzyko potknięcia się. Solidna konstrukcja dolnego profilu sprawia, że wzmacnianie połaci bramy wzdłuż dolnej krawędzi nie jest konieczne. Budowa Drzwi przejściowe z niskim progiem dostępne są dla bram z pełnym wypełnieniem ramy w części dolnej oraz dla bram z panelową sekcją dolną. Specjalnie zaprojektowany, solidny i szeroki profil aluminiowy nadaje sekcji dolnej stabilność. Profil jest rowkowany, co zmniejsza ryzyko poślizgnięcia się, kiedy podłoga lub profil pokryte są śniegiem lub mokre od deszczu. Na drzwiach przejściowych Z boku drzwi przejściowych Widok progu z zewnątrz Charakterystyka: Szerokość przejścia 900 mm Wysokość przejścia 2056 mm Otwieranie zawsze na zewnątrz, kąt min. 90 Zawiasy po lewej lub po prawej stronie Uszczelnienie ramy drzwi zmniejsza przepuszczalność powietrza W bramach z napędem elektrycznym wbudowany czujnik otwarcia drzwi Aluminiowa klamka Dostępne wszystkie powszechnie stosowane wkładki cylindryczne: Euro, Keso. Standard: Wkładka cylindryczna Euro Wysokiej jakości samozamykacz Zamek ewakuacyjny (opcja) Minimalna wartość DLH 2261 mm Rodzaje sterowania Drzwi przejściowe z niskim progiem dostępne są dla wszystkich rodzajów sterowania. Jeżeli brama zamykana jest impulsowo przyciskiem opuszczania, konieczny jest napęd CDM9 ze specjalną jednostką sterującą 950 wraz z fotokomórką wyprzedzającą, która wykrywa osoby i przedmioty w świetle bramy podczas zamykania. Dostępne wyposażenie opcjonalne 16

17 2.2 Drzwi przejściowe z progiem 180 mm Standardowy próg 180 mm może być łączony z praktycznie wszystkimi opcjami bramy. Nie może być stosowany jako wyjście awaryjne ze względu na zbyt dużą wysokość progu (180 mm). Budowa Konstrukcja drzwi opiera się na profilu dolnym OH1042P oraz na uszczelce dolnej. W sekcji dolnej drzwi posiadają wzmocnienie dla zapewnienia odpowiedniej sztywności i odporności na obciążenie wiatrem. Na drzwiach Z boku drzwi przejściowych przejściowych Widok progu z zewnątrz Charakterystyka: Szerokość przejścia 900 mm Wysokość przejścia 2046 mm Otwieranie zawsze na zewnątrz, kąt min. 90 Zawiasy po lewej lub po prawej stronie Uszczelnienie ramy drzwi zmniejsza przepuszczalność powietrza W bramach z napędem elektrycznym wbudowany czujnik otwarcia drzwi Aluminiowa klamka Dostępne wszystkie powszechnie stosowane wkładki cylindryczne: Euro, Keso. Standard: Wkładka cylindryczna Euro Wysokiej jakości samozamykacz Zamek ewakuacyjny (opcja) Minimalna wartość DLH 2261 mm Dostępne wyposażenie opcjonalne 17

18 2.3 Sekcje nieruchome Sekcje nieruchome to korzystny sposób wypełniania przestrzeni wokół nowych bram, mniejszych niż otwór w ścianie. Sekcje nieruchome montować można obok bramy oraz nad nią. Dostarczane są w tym samym kolorze i konstrukcji jak płaszcz bramy. Dwie korzyści płynące z zainstalowania drzwi przejściowych w części nieruchomej to bezpieczeństwo i energooszczędność. Bezpieczeństwo: umieszczenie osobnych drzwi przejściowych w sekcji nieruchomej, obok bramy przemysłowej, umożliwia rozdzielenie ruchu pieszych od ruchu pojazdów. Energooszczędność: intensywny ruch pieszych wymaga jedynie przejścia o niewielkich rozmiarach. 2.5 Zamki Wkładka cylindryczna Zamek z wkładką cylindryczną EURO jest obsługiwany za pomocą klucza i oferuje dodatkowe zabezpieczenie. Zamek jest montowany po stronie wewnętrznej i może być odblokowywany kluczem, a zamykany obracając rączką. Dostęp do wkładki cylindrycznej EURO może być od strony wewnętrznej lub z obu - od wewnątrz i od zewnątrz. 2.4 Kolory opcjonalne * Ramy Malowanie fabryczne, wszystkie kolory RAL Wypełnienie Malowanie fabryczne, wszystkie kolory RAL Sekcja dolna Malowanie fabryczne, wszystkie kolory RAL, tylko na zewnątrz Dostępne wyposażenie opcjonalne 18

19 2.6 Wyposażenie antykorozyjne W przypadku użytkowania ASSA ABLOY Segmentowa brama przemysłowa OH1042F w trudnych warunkach możliwe jest dodanie zestawu wyposażenia antykorozyjnego. Dostępne są 3 różne zestawy dostosowane do konkretnych potrzeb. Zestaw Antykorozyjny C Wsporniki rolki Rolki Zacisk Zawiasy, płytka łącząca Śruby Uchwyt narożny Linki nośne 3 5 mm Stal nierdzewna Stal nierdzewna Stal nierdzewna Tworzywo sztuczne Stal nierdzewna Lakierowanie proszkowe Stal nierdzewna Zestaw Antykorozyjny A Wszystkie elementy zestawu antykorozyjnego C, a dodatkowo: Osłony boczne Lakierowanie proszkowe Wsporniki górnej sekcji Lakierowanie proszkowe Wzmocnienia Lakierowanie proszkowe Prowadzenie Lakierowanie proszkowe Zestaw śrub/wkrętów Stal nierdzewna Zestaw Antykorozyjny Z Sprężyny 95 mm lub 152 mm Ocynkowane galwanicznie Zalecane do środowisk wilgotnych Zestawy wyposażenia antykorozyjnego są dostępne dla następujących prowadzeń: SL, SLL, HL, HHL, LL i VLB. Dla VLA i VLT dostępny jest tylko zestaw C. Maksymalna masa bramy, umożliwiająca montaż wyposażenia antykorozyjnego wynosi 410 kg, a maksymalna szerokość światła bramy 8000 mm. Ze względów technicznych niektóre elementy nie są dostępne w wersji antykorozyjnej. Dostępne wyposażenie opcjonalne 19

20 3. Specyfikacja 3.1 Okna i drzwi osobowe Liczba okien (z drzwiami przejściowymi) W przypadku okien, szerokość światła podzielona jest na określoną siatkę. Liczba okien zależy od szerokości światła bramy. Szerokość światła bramy Liczba okien mm mm mm Liczba okien (bez drzwi przejściowych) Szerokość światła otworu Drzwi przejściowe z niskim progiem Wymiary otworu drzwi przejściowych Szerokość 900 mm Wysokość od poziomu Różna podłoża: Umiejscowienie drzwi * Szerokość światła bramy Liczba okien mm mm mm mm 5 Nr sekcji mm mm 2 lub mm 3 * Umiejscowienie i kierunek otwierania drzwi przejściowych zależy od całkowitej szerokości bramy i ciężaru przeszkleń. Więcej informacji można uzyskać, kontaktując się z lokalnym działem sprzedaży ASSA ABLOY. Specyfikacja Wysokość progu: Zamek: Samozamykacz: Drzwi przejściowe z progiem standardowym (180 mm) Wymiary otworu drzwi przejściowych Szerokość 900 mm Wysokość od poziomu Różna podłoża: Umiejscowienie drzwi * Szerokość światła otworu * Umiejscowienie i kierunek otwierania drzwi przejściowych zależy od całkowitej szerokości bramy i ciężaru przeszkleń. Więcej informacji można uzyskać, kontaktując się z lokalnym działem sprzedaży ASSA ABLOY. Dopuszczalne wymiary bram Dopuszczalny minimalny wymiar DLW Dopuszczalny maksymalny wymiar DLW 30 mm z uszczelką dolną Zależnie od rynku Ślizgowy Nr sekcji mm mm 2 lub mm mm 6050 mm Dopuszczalne wymiary bram segmentowych Dopuszczalny minimalny 2050 mm wymiar DLW Dopuszczalny maksymalny 6050 mm wymiar DLW Dopuszczalny minimalny wymiar DLH Dopuszczalny maksymalny wymiar DLH 2244 mm 6050 mm Dopuszczalny minimalny wymiar DLH Dopuszczalny maksymalny wymiar DLH 2172 mm 6050 mm Specyfikacja Wysokość progu: Zamek: 180 mm z uszczelką dolną Zależnie od rynku Wymagania Jeżeli brama ma napęd elektryczny i jest zamykana impulsowo albo automatycznie, konieczne są fotokomórki wyprzedzające, które wykrywają osoby i przedmioty w otworze bramy podczas zamykania. Specyfikacja 20

21 4. Układ napędowy 4.1 Rodzaje sterowania ASSA ABLOY OH1042F można otwierać i zamykać ręcznie. Bramę można też wyposażyć w napęd elektryczny. Brama z napędem elektrycznym może być sterowana ręcznie albo w pełni automatycznie. Wybór optymalnego systemu sterowania zależy od natężenia ruchu, warunków klimatycznych i ciężaru bramy Linka pociągowa Bramę ASSA ABLOY OH1042F można obsługiwać ręcznie przy pomocy linki pociągowej. Linka pociągowa jest bezpośrednio połączona z połacią bramy Przekładnia łańcuchowa Bramy o większej wadze łatwiej jest obsługiwać przy pomocy przekładni łańcuchowej niż ręcznie. Istnieją trzy rodzaje przekładni łańcuchowych: Przekładnia typu D: Przekładnia typu U: Przekładnia typu U: Przekładnia łańcuchowa o przełożeniu 1:3, pośrednio połączona z wałem. Zalecana do bram o wadze powyżej 250 kg (do wszystkich typów wałów) Obsługa elektryczna Brama ASSA ABLOY OH1042F może zostać wyposażona lub uzupełniona o elektryczny system sterowania. Sterowanie elektryczne daje dostęp do całej gamy funkcji Dostępu i automatyzacji, które spełniają wiele potrzeb operacyjnych, związanych z rodzajem i natężeniem ruchu, ciężarem bramy i kontrolą temperatury. Przekładnia typu D: Przekładnia łańcuchowa o przełożeniu 1:1, bezpośrednio połączona z wałem. Zalecana do bram o wadze poniżej 250 kg (wyłącznie do wałów HEX). Przekładnia typu T: Przekładnia typu T: Przekładnia łańcuchowa o przełożeniu 1:4, bezpośrednio połączona z wałem. Zalecana do bram o wadze poniżej 250 kg (do wszystkich typów wałów). Układ napędowy 21

22 4.2 Napęd CDM9 Systemy sterowania bramami serii 900 Napęd CDM9 to połączenie silnika elektrycznego CDM9 z systemem sterowania bramą serii 900. Podstawowy model CDM9 jest dostępny dla bram do 400 kg. Model CDM9 HD jest dostępny dla bram do 800 kg. Model CDM9 2H podwójnej prędkości jest dostępny dla bram do 250 kg Napęd CDM9 Zasadniczym elementem systemu jest napęd: silnik elektryczny, który napędza wał balansujący z bębnami linowymi i sprężynami skrętnymi. Napęd można zainstalować w ramach modernizacji istniejącej bramy. Napęd CDM9 montuje się bezpośrednio na wale balansującym, bez potrzeby specjalnego wzmacniania ściany. Napęd CDM9 może zostać również wyposażony we wbudowaną przekładnię łańcuchową o przełożeniu 1:3,5. Najważniejsze cechy: Płynna i cicha praca Łagodne rozpoczęcie ruchu i zatrzymanie Pasuje do wszystkich rodzajów prowadnic i wałów Okres eksploatacji: cykli pracy bramy (w zależności od masy i temperatury), np.: temp. 0 C C/masa 250 kg = cykli temp. -20 C C/masa 400 kg = cykli Zasilanie: +/- 10% CDM9 CDM9 HD CDM9 2H 230V AC jednofazowe 50/60 Hz 230V AC jednofazowe 50/60 Hz Przygotowanie do montażu: - Do montażu na ścianie potrzebny jest dodatkowy kątownik mocujący *) Normalna prędkość otwierania w temperaturze do -8 C. W temperaturze -8ºC -20ºC prędkość otwierania w czasie pierwszego cyklu jest zmniejszana w celu wydłużenia okresu eksploatacji automatu. Opcjonalny element grzewczy umożliwia pracę w temperaturach do -30ºC 230V AC jednofazowe 50/60 Hz Moc: 0,37 kw 0,6 kw 0,37 kw Stopień ochrony: IP55, z wyłączeniem wtyczki IP 44 IP55, z wyłączeniem wtyczki IP 44 IP55, z wyłączeniem wtyczki IP 44 Dopuszczalna maksymalna 400 kg 800 kg 250 kg masa bramy: Zakres temperatur pracy: od -20? do +55?* od -20? do +55?* od -20? do +55?* Współczynnik czasu pracy: ED = 30% S3 10 min. w trybie przerywanym Równy 30 cyklom na godzinę ED = 30% S3 10 min. w trybie przerywanym Równy 30 cyklom na godzinę ED = 30% S3 10 min. w trybie przerywanym Równy 30 cyklom na godzinę - Układ napędowy 22

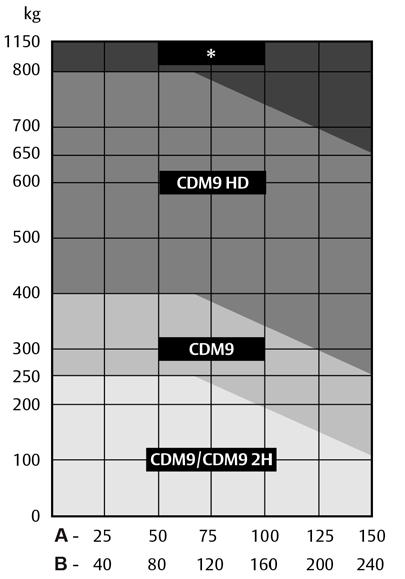

23 4.3 Kryteria wyboru rodzaju sterowania Rozmiar bramy m2 1 5 dzień Obsługa ręczna Napęd elektryczny Sterowanie automatyczne Liczba otworzeń / dzień 5 10 dzień dzień 4.4 Kryteria wyboru napędu bramy >25 dzień 0 10 / / / / / / / > / / > 42* / / Liczba cykli bramy/dzień 1. Powyżej 300 dni/rok 2. Powyżej 220 dni/rok Średni ciężar bramy Brama stalowa: 13 kg/m 2 Brama aluminiowa: 10 kg/m 2 Układ napędowy 23

24 4.5 Systemy sterowania serii Informacje ogólne Seria systemów sterowania bramą 900 obejmuje całą gamę skrzynek sterujących, od prostych przycisków podnoszenia, zatrzymania i opuszczania, do zaawansowanego sterowania automatycznego. Skrzynki sterujące systemów serii 900 mają stopień ochrony IP 55. Wszystkie skrzynki sterujące skonstruowane są modułowo, dzięki czemu możliwe jest dodawanie i usuwanie zabezpieczeń i funkcji automatyzacji. Dostępne są zestawy dodatkowe, w tym pętla magnetyczna, fotokomórki, radar, radio i częściowe otwieranie bramy System sterowania 920 System sterowania bramą 920 to podstawowa jednostka sterująca wyposażona w niezbędną funkcję otwierania w trybie przytrzymywania przycisku lub otwierania impulsowego, funkcję zamykania i zatrzymywania bramy w trybie przytrzymywania przycisku, a także gniazdo na zewnętrzną skrzynkę sterującą. Ta jednostka sterująca stanowi ekonomiczne rozwiązanie w miejscach o niskiej częstotliwości otwierania bramy System sterowania 950 System sterowania bramą 950 to najbardziej zaawansowana jednostka sterująca, dostępna również jako jeden z wielu pakietów do modernizacji automatyki bram. Systemy automatyki umożliwiają obsługę bram za pomocą czujników lub sterowania zdalnego. Skrzynka sterująca wyposażona jest w trzycyfrowy wyświetlacz diagnostyczny, który ułatwia usuwanie usterek oraz informuje o liczbie cykli pracy bramy. W połączeniu ze wskaźnikiem serwisu funkcja ta pozwala zaplanować prace konserwacyjne użytkownikom, dla których brama stanowi kluczowy element logistyki wewnętrznej System sterowania 930 System sterowania bramą 930 to podstawowa jednostka sterująca wyposażona w funkcję otwierania i zamykania impulsowego oraz monitorowaną dolną krawędź ochronną. Dostępny jest również dodatkowy zestaw funkcji modernizacyjnych, takich jak funkcja sterowania zewnętrznego, które można zainstalować w trakcie wykonywania montażu bramy lub po jej zamontowaniu. Ze względu na funkcję automatycznego otwierania i zamykania ta jednostka sterująca stanowi bardziej zaawansowane rozwiązanie w przypadku bram często używanych przez pieszych oraz wózki widłowe Systemy sterowania bramami 900 Kryteria wyboru Dostępne funkcje Otwieranie (impulsowe) Otwieranie (podtrzymanie przycisku) Stop Zamykanie (impulsowe) Zamykanie (podtrzymanie przycisku) Listwa krawędziowa Sposoby otwierania Funkcja jednoprzyciskowa Wyświetlacz (diagnostyka) Wskaźnik serwisowy Standard Układ napędowy Opcja / Dostępne 24

25 4.6 Systemy sterowania bramami serii 900 Kryteria wyboru automatyki Zestawy automatyki D to powszechnie stosowane pakiety. Zestawy te można uzupełnić o dodatki do zestawów D. Zestaw automatyki D D1 D2 D3 D4 D5 D6 D7 Poniższe opcje można wybierać indywidualnie, wzbogacając funkcjonalność skrzynki sterującej. Funkcje opcjonalne Blokada Pętla magnetyczna Sygnalizacja świetlna zielone i czerwone Światła ostrzegawcze czerwone Dodatki do zestawów D Światła ostrzegawcze zielone Skrzynka przekaźników Radar Standard Opcja / Dostępne Kompletne zestawy Zestaw automatyki D- Podstawowe funkcje sterowania Blokada Otwarcie częściowe Dodatkowe funkcje sterowania Zewnętrzna skrzynka z przyciskami Przełącznik cięgna Zdalne sterowanie otwórz/stop/zamknij Zdalne sterowanie Obsługa jednoprzyciskowa Funkcje automatyki sterowania Automatyczne zamykanie Fotokomórka otwiera bramę Funkcje bezpieczeństwa Fotokomórka zabezpieczająca (1 lub 2) Francuskie przepisy dot. bezpieczeństwa Funkcje dodatkowe UPS Zasilacz awaryjny Skrzynka przekaźników Standard Opcja / Dostępne Układ napędowy 25

26 4.7 Dostęp i automatyzacja Liczne funkcje ASSA ABLOY umożliwiają zaawansowane sterowanie otwieraniem i zabezpieczeniami. Karta specyfikacji technicznej skrzynki sterującej zawiera informacje o tym, jakie funkcje dostępne są dla różnych modeli Podstawowe funkcje sterowania Wzajemna blokada bram elektrycznych Służy do kontroli temperatury wewnątrz budynku lub ochrony obiektu: jeżeli brama A jest otwarta, nie można otworzyć bramy B. Jeżeli otwarta jest brama B, nie można otworzyć bramy A. Brama z blokadą może mieć zapamiętane polecenie otwarcia, wybierane mikroprzełącznikiem Otwarcie częściowe Kiedy całkowite otwarcie bramy jest niepotrzebne lub niepożądane, dodatkowym przełącznikiem można unieść bramę do zaprogramowanego wcześniej położenia częściowego otwarcia Sterowanie zewnętrzne Zewnętrzna skrzynka z przyciskami Dodatkowa skrzynka sterująca jest montowana na zewnątrz budynku lub wewnątrz w pobliżu bramy, jeżeli główna skrzynka sterująca musi zostać zainstalowana daleko od bramy. Montowana na ścianie wewnętrznej lub zewnętrznej obok bramy Przełącznik sznurkowy Przełącznik sznurkowy znajdujący się ponad otworem bramy może być obsługiwany np. z wózka widłowego. Pociągnięcie liny otwiera zamkniętą bramę lub zamyka otwartą bramę. Montowany na konstrukcji wewnętrznej nad bramą Zdalne sterowanie Ręczny nadajnik radiowy umożliwia sterowanie bramą z pojazdu lub z dowolnego miejsca znajdującego się w odległości metrów od odbiornika i anteny na bramie. Do zamykania bramy można zainstalować opcjonalną fotokomórkę. Odbiornik montowany jest w skrzynce sterującej, antena na ścianie koło bramy Automatyczne funkcje sterowania Pętla magnetyczna Czujnik w posadzce wykrywa metalowe przeszkody (np. wózki widłowe, paletowe) i automatycznie otwiera bramę. To idealne rozwiązanie do miejsc o intensywnym ruchu pojazdów. Montowany w podłożu na zewnątrz, wewnątrz i po obu stronach bramy Radar Czujnik podczerwieni zamontowany nad bramą wykrywa obiekty (osoby, pojazdy) znajdujące się w określonej odległości od bramy i automatycznie ją otwiera. To idealne rozwiązanie do miejsc o intensywnym ruchu pojazdów lub ruchu pieszym. Często połączone jest z funkcją automatycznego zamykania. Montowany na ścianie wewnętrznej lub zewnętrznej nad bramą Fotokomórka otwierająca bramę Komplet fotokomórek na słupkach, montowanych po obu stronach bramy. Kiedy osoba lub pojazd przemieszcza się między fotokomórkami, wiązka światła zostaje przerwana i brama otwiera się. Fotokomórki montowane są na słupkach w określonej odległości od bramy. Układ napędowy 26

27 Automatyczne zamykanie Programator czasowy zamyka bramę po ustalonym czasie odliczanym od momentu całkowitego otwarcia i/lub przerwania wiązki fotokomórki. Regulowane mikroprzełączniki w skrzynce sterującej Światła ostrzegawcze zielone Jedno albo dwa zielone światła ostrzegawcze sygnalizują otwarte położenie bramy ciągłym sygnałem świetlnym. Montowane na ścianie wewnętrznej i/lub zewnętrznej obok bramy Zabezpieczenia Listwa krawędziowa Standardowo wszystkie bramy z funkcją zamykania impulsowego lub zamykania automatycznego w dowolnej formie, wyposażone są w listwę bezpieczeństwa. Czujnik pneumatyczny w uszczelce dolnej wykrywa przeszkodę pod zamykającą się bramą i unosi bramę. Zainstalowana w dolnej krawędzi Fotokomórki zabezpieczające 1 kanał W otworze bramy jest montowany zestaw nadajnika i odbiornika fotokomórki. W przypadku przerwania wiązki fotokomórki w czasie zamykania, brama zostanie zatrzymana po maks. 30mm i uniesiona do całkowitego otwarcia. Montowane w otworze bramy Fotokomórki zabezpieczające 2- poziomowe Dwa zestawy fotokomórek nadajnik i odbiornik są zamontowane w świetle otworu bramowego. Jeżeli jedna z wiązek światła fotokomórek zostanie zakłócona podczas zamykania, brama zatrzyma się na drodze mniejszej od 30mm i otworzy się do pozycji pełnego otwarcia. Montowane w otworze bramy Światła ostrzegawcze czerwone Dwa czerwone światła ostrzegawcze migające, kiedy brama jest w ruchu. Światła pulsujące przed rozpoczęciem ruchu bramy i w trakcie jej ruchu. Opcjonalnie: Ciągły sygnał świetlny przed rozpoczęciem ruchu bramy i w trakcie jej ruchu. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy Sygnalizacja świetlna czerwona i zielona W przypadku konieczności kierowani ruchem pojazdów, możliwe jest zamontowanie dwóch czerwonych i dwóch zielonych świateł sygnalizacyjnych wskazujących kierunek jazdy. Zielone światło włącza się po tej stronie bramy, po której wykrywany jest pierwszy zbliżający się pojazd. Wówczas po przeciwnej stronie bramy włącza się światło czerwone. Pojazdy, które znajdą się po tej stronie, muszą ustąpić pierwszeństwa pojazdom jadącym z przeciwnego kierunku na zielonym świetle. Sygnalizacja jest zwykle montowana np. w garażach parkingowych. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy Funkcje dodatkowe Zasilacz awaryjny Kiedy nie można dopuścić do awarii zasilania albo przewiduje się zwiększone ryzyko awarii zasilania, można zainstalować zasilacz awaryjny UPS, który dostarcza energii wystarczającej na 5 cykli pracy bramy. Montowany na ścianie wewnętrznej obok bramy Skrzynka przekaźników Dobrze uszczelniona szafka przyłączeniowa ułatwia bezpieczne podłączenie zewnętrznego wyposażenia zasilanego wysokim napięciem. Układ napędowy 27

28 5. Wymagania przestrzenne i obiektowe 5.1 Przygotowanie budynku Przygotowanie do montażu ASSA ABLOY OH1042F wysyłana jest w częściach i składana w miejscu instalacji. Dostawa obejmuje wszystkie niezbędne materiały instalacyjne. Dla każdego rodzaju prowadzenia ASSA ABLOY oferuje zestawy montażowe dostosowane do instalacji w danym budynku. 1) Stal 2) Drewno 3) Cegła i beton 5.2 Wymagania przestrzenne DLH = Wysokość światła Wysokość światła otworu bramy DLW = Szerokość światła Szerokość światła otworu bramy D = Głębokość Odległość pomiędzy wewnętrzną powierzchnią ściany a końcem poziomej prowadnicy h = Wysokość Dodatkowa wysokość wymagana nad wysokością światła dodatkowa SL = Przestrzeń boczna, Przestrzeń wymagana do zamontowania prowadnic obok światła otworu. lewa strona SR = Przestrzeń boczna, prawa strona Przestrzeń wymagana do zamontowania prowadnic obok światła otworu. Szare obszary na ilustracjach pokazują wolną przestrzeń, niezbędną do ruchu bramy. Dodatkowa przestrzeń wymagana dla bram z napędem elektrycznym określona jest w specyfikacji technicznej napędu. Dodatkowa przestrzeń wymagana dla drzwi przejściowych określona jest w specyfikacji technicznej drzwi przejściowych. Wymagania przestrzenne i obiektowe 28

29 5.2.1 Wymagania wolnej przestrzeni SL h SL/SR D Widok z boku i z góry: 485 mm (DLH 4500 mm) 510 mm (DLH > 4500 mm) 575 mm (z napędem centralnym) 132 mm Ręczna, 212 mm Przekładnia typu D/T, 278 mm Przekładnia łańcuchowa typu U, 270 mm Napęd, 310 mm Napęd+Przekładnia łańcuchowa (z zewnętrznym łożyskiem podporowym + 45 mm) DLH mm Szczegółowe informacje można znaleźć w konkretnych schematach przygotowania budynku. Wymagania przestrzenne i obiektowe 29

30 5.2.2 Wymagania wolnej przestrzeni SLL h SL/SR D DLW / DLH 400 mm 475 mm (z napędem centralnym) 132 mm Ręczna, 212 mm Przekładnia typu D/T, 278 mm Przekładnia łańcuchowa typu U, 270 mm Napęd, 310 mm Napęd+Przekładnia łańcuchowa (z zewnętrznym łożyskiem podporowym + 45 mm) DLH mm 5500 mm / 4250 mm Szczegółowe informacje można znaleźć w konkretnych schematach przygotowania budynku. Widok z boku Widok z góry Wymagania przestrzenne i obiektowe 30

31 5.2.3 Wymagania wolnej przestrzeni HL h SL/SR HL HL+320 mm (HL 3400 mm) HL+370 mm (HL > 3400 mm) HL +400 mm (z napędem środkowym) 132 mm Ręczna, 212 mm Przekładnia typu D/T, 278 mm Przekładnia łańcuchowa typu U, 270 mm Napęd, 310 mm Napęd+Przekładnia łańcuchowa (z zewnętrznym łożyskiem podporowym + 45 mm) HL+220 mm HL z belką 106 mm Ręczna, 212 mm Przekładnia typu D/T, 278 mm Przekładnia łańcuchowa typu U, 312 mm Napęd, 352 mm Napęd+Przekładnia łańcuchowa (z zewnętrznym łożyskiem podporowym + 64 mm) D DLH - HL mm DLH - HL mm Szczegółowe informacje można znaleźć w konkretnych schematach przygotowania budynku. * Zalecamy montaż wymienionych poniżej bram na konstrukcji stalowej, wyposażonych w uszczelkę górną A-65. Bramy DLW > 6000 mm Bramy DLW 4000 mm w ciemnym kolorze zewnętrznym, często wystawione na działanie światła słonecznego. Widok z boku i z góry: Wymagania przestrzenne i obiektowe 31

32 5.2.4 Wymagania wolnej przestrzeni HHL h SL/SR D HL+350 mm 132 mm Ręczna, 228 mm Przekładnia typu D/T, 278 mm Przekładnia łańcuchowa typu U, 304 mm Napęd, 344 mm Napęd+Przekładnia łańcuchowa (z zewnętrznym łożyskiem podporowym + 45 mm) DLH - HL mm Szczegółowe informacje można znaleźć w konkretnych schematach przygotowania budynku. * Zalecamy montaż wymienionych poniżej bram na konstrukcji stalowej, wyposażonych w uszczelkę górną A-65. Bramy DLW > 6000 mm Bramy DLW 4000 mm w ciemnym kolorze zewnętrznym, często wystawione na działanie światła słonecznego. Widok z boku Widok z góry Wymagania przestrzenne i obiektowe 32

33 5.2.5 Wymagania wolnej przestrzeni LL h SL/SR D Widok z boku i z góry: 265 mm ( 250 kg bez drzwi przejściowych) 300 mm (> 250 kg lub z drzwiami przejściowymi) 132 mm Ręczna, 228 mm Przekładnia typu D/T, 278 mm Przekładnia łańcuchowa typu U, 304 mm Napęd, 344 mm Napęd+Przekładnia łańcuchowa (z zewnętrznym łożyskiem podporowym + 45 mm) DLH mm Szczegółowe informacje można znaleźć w konkretnych schematach przygotowania budynku. *** Tylko drzwi przejściowe z niskim progiem Wymagania przestrzenne i obiektowe 33

34 5.2.6 Wymagania wolnej przestrzeni VL h SL/SR D DLH mm 110 mm Ręczna, 216 mm Przekładnia typu D/T, 278 mm Przekładnia łańcuchowa typu U, 312 mm Napęd, 352 mm Napęd+Przekładnia łańcuchowa (z zewnętrznym łożyskiem podporowym + 64 mm) VLA = 450 mm VLT = 525 mm (ręczna) VLT = 610 mm (napęd) Szczegółowe informacje można znaleźć w konkretnych schematach przygotowania budynku. Bramy VL: DLW 3000 mm i DLH 3350 = VLA = bez belki Bramy VL: DLW >3000 mm lub DLH >3350 = VLT = z belką utrzymującą układ balansujący Zalecamy montaż wymienionych poniżej bram na konstrukcji stalowej, wyposażonych w uszczelkę górną A-65. Bramy DLW > 6000 mm Bramy DLW 4000 mm w ciemnym kolorze zewnętrznym, często wystawione na działanie światła słonecznego. Wymagania przestrzenne i obiektowe 34

35 6. Serwis Programy konserwacji zapobiegawczej i usługi modernizacyjne Kiedy ruch w przedsiębiorstwie uzależniony jest od rozwiązań wejść i wjazdów, trzeba zadbać o ich prawidłowe działanie. ASSA ABLOY Entrance Systems oferuje specjalistyczne porady w zakresie konserwacji zapobiegawczej i modernizacji. Oferta programów konserwacyjnych oraz usług modernizacyjnych opiera się na rozległym doświadczeniu w pracy z urządzeniami nie tylko naszych marek, ale również rozwiązaniami innych producentów. Do dyspozycji naszych klientów znajduje się wyspecjalizowany personel techniczny, od dziesięcioleci z powodzeniem wykonujący prace konserwacyjne i naprawcze. Programy konserwacji zapobiegawczej Naszym stałym celem jest ograniczanie do minimum strat czasu, energii oraz nieplanowanych przestojów w pracy. Świadczymy całodobowe usługi serwisowe bram przemysłowych i systemów przeładunkowych niezależnie od rodzaju i marki urządzeń. Nasza oferta pakietów Pro-Active Care zapewnia niezawodne funkcjonowanie wejść i wjazdów. Naturalnie oferujemy również modernizację rozwiązań wejść i wjazdów w celu dostosowania ich do potrzeb konkretnego przedsiębiorstwa. Pro-Active Care Konserwacja zapobiegawcza dopasowana do Państwa biznesu Systematyczne przeglądy konserwacyjne mogą wydłużyć żywotność urządzeń i zapobiec niespodziewanym awariom. Nasi technicy dysponują wiedzą i narzędziami niezbędnymi do przeprowadzenia serwisu automatycznych wejść oraz wjazdów, niezależnie od marki i typu urządzeń. Pro-Active Bronze Fundamentem wszystkich planów Pro-Active jest pewność, że posiadane urządzenie podlega regularnym kontrolom, spełnia aktualnie obowiązujące normy bezpieczeństwa i działa bez zarzutu. Każdy plan obejmuje szereg wizyt, zaplanowanych zależnie od potrzeb. Jakiekolwiek nieplanowane wizyty serwisowe w okresie obowiązywania umowy (w tym robocizna, dojazd i części) są realizowane po preferencyjnych stawkach. Pro-Active Silver Pakiet ten zapewnia wszystkie korzyści dostępne w ramach pakietu Pro-Active Bronze, z tą różnicą, że koszt robocizny i dojazdu jest uwzględniony w cenie pakietu, o ile wezwanie serwisowe nastąpi w ramach regularnych godzin pracy. W okresie obowiązywania umowy dodatkowe opłaty pobierane są wyłącznie za części. Pro-Active Gold Pakiet ten zapewnia całkowitą ochronę Państwa rozwiązań wejść i wjazdów. Obejmuje wszystkie korzyści dostępne w ramach pakietu Pro-Active Silver, a dodatkowo wymianę części w przypadku nieplanowanej naprawy lub zaplanowanego przeglądu okresowego. Pakiet Pro-Active Gold to doskonały sposób na rozplanowanie całorocznych wydatków związanych z obsługą i utrzymaniem wejść i wjazdów. Pro-Active Tailor-Flex Jest to nasza najbardziej elastyczna oferta usług konserwacyjno-serwisowych. Pakiet Pro-Active Tailor-Flex projektowany jest przez klienta. Pozwala zaplanować wydatki związane z utrzymaniem wejść i wjazdów, dostosowując je do realnego budżetu. Umożliwia dodawanie i usuwanie poszczególnych usług serwisowych przy jednoczesnym spełnieniu wymagań odnośnie funkcjonalności i bezpieczeństwa. Modernizacja Wejścia i wjazdy to długofalowe inwestycje, po których spodziewamy się tego, co najlepsze. Produkty zmieniają się z upływem czasu, podobnie jak regulacje prawne i charakter działalności przedsiębiorstw. Pomagamy Państwu w zmniejszeniu zużycia energii i spełnieniu współczesnych standardów. Służymy poradą i zestawami modernizacyjnymi przestarzałych instalacji, zapewniając zgodność z przepisami i optymalne funkcjonowanie przez wiele kolejnych lat. Re-active Service Serwis Kontrola naprawczy bezpieczeństwa Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor-Flex Inne potrzeby indywidualne, takie jak czas reagowania, dokumentacja eksploatacyjno-informacyjna i zaawansowane szkolenia użytkowników Wymiana zużytych części zgodnie z zapobiegawczym programem wymiany części eksploatacyjnych Wymiana części w razie awarii Dojazd i robocizna w przypadku dodatkowych wezwań Zapobiegawcze przeglądy konserwacyjne. 1-4 wizyty w roku Dojazd i robocizna w ramach programu zapobiegawczych przeglądów konserwacyjnych Czas reagowania i priorytetowa realizacja zadań do 24 godz. Prewencyjne przeglądy konserwacyjne, planowane zgodnie z najbardziej rygorystycznymi normami na rynku Kontrolę bezpieczeństwa i jakości zgodnie z obowiązującymi przepisami i normami. Dokumentacja wyników kontroli Dokumentacja stanu technicznego urządzenia, szacowania i wykonanej usługi serwisowej, sporządzana w miejscu instalacji Wyszkolony i fachowy personel techniczny dysponujący bogatą wiedzą, nowoczesnym sprzętem i odpowiednimi częściami* Infolinia dla klientów programu = w cenie pakietu = dodatkowo płatne po preferencyjnych stawkach * Pojazdy serwisowe są zaopatrzone w oryginalne i nowe części zamienne Serwis 35
