1 Studio-4P Michał Ciotucha :: Łódź, ul. Podgórna 59 m 43 tel :: michal.ciotucha@studio4p.eu NAZWA OPRACOWANIA: BUDOWA CHODNIKA NA ŚCIEŻCE GRUNTOWEJ NA TERENIE ZIELONYM OD UL. PIEKARSKIEJ DO UL. PRUSA INWESTOR: MIASTO ŁÓDŹ ADRES INWESTORA: ul. Piotrkowska 104, Łódź ADRES INWESTYCJI: DZIAŁKA NR 640/10; 432/2; 431/2; 428/2; 426; 442/16 OBR.28 KATEGORIA OBIEKTU: XXV k=1,0 w=1,0 PROJEKT TECHNICZNY BRANŻA DROGOWA CPV IMIĘ I NAZWISKO Projektant branża drogowa: mgr inż. Piotr Kamiński specjalność drogowa nr uprawnień LOD/2509/POOD/14 ZESPÓŁ PROJEKTOWY PODPIS Data opracowania: czerwiec 2018.

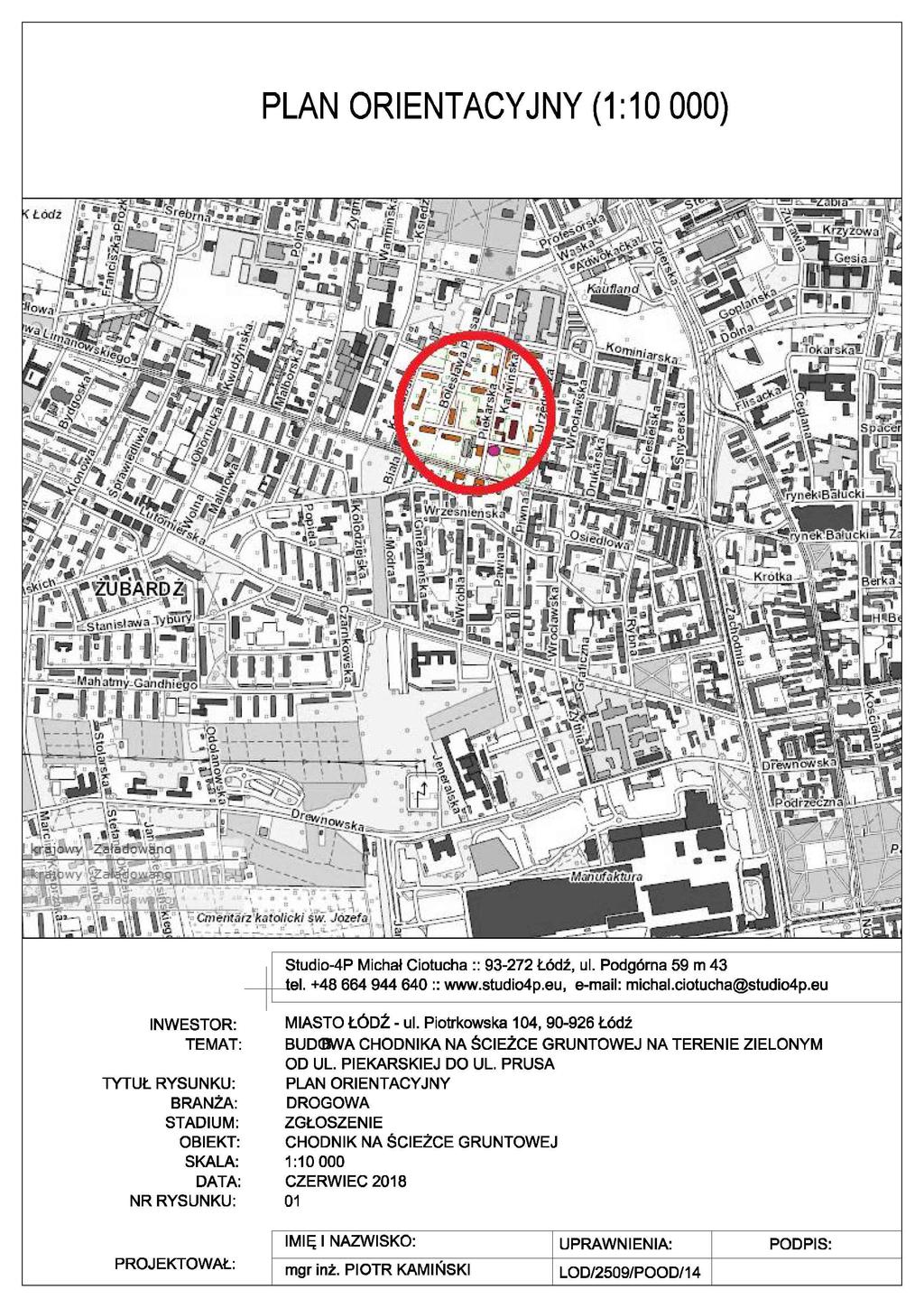

2 SPIS TREŚCI 1. Rys Plan orientacyjny (1:10 000) Oświadczenie projektanta Uprawnienia budowlane Opracowanie geodezyjne Opis techniczny Informacja BIOZ Rys. 02 Plan sytuacyjny (1:500) Rys. 03 Przekrój przez chodnik (1:20)... 15

3

4 Inwestor: MIASTO ŁÓDŹ ul. Piotrkowska Łódź Data: r. OŚWIADCZENIE dotyczy: budowy chodnika na ścieżce gruntowej na terenie zielonym od ul. Piekarskiej do ul. Prusa. Oświadczam, że projekt budowy chodnika na ścieżce gruntowej na terenie zielonym od ul. Piekarskiej do ul. Prusa. został sporządzony zgodnie z przepisami i zasadami wiedzy technicznej. PROJEKTANT: I. BRANŻA DROGOWA:...

5

6

7 Zaświadczenie o numerze weryfikacyjnym: ŁOD-L9Z-HWA-LT3 * Pan Piotr KAMIŃSKI o numerze ewidencyjnym ŁOD/BD/0109/14 adres zamieszkania ul. Budryka 12 m. 11, Bełchatów jest członkiem Łódzkiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Barbara Malec, Przewodniczący Rady Łódzkiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy

8 BUDOWA CHODNIKA NA ŚCIEŻCE GRUNTOWEJ NA TERENIE ZIELONYM OD UL. PIEKARSKIEJ DO UL. PRUSA WYKAZ WSPÓŁRZĘDNYCH PUNKTÓW CHARAKTERYSTYCZNYCH NR X Y W , ,41 W , ,18 W , ,13 W , ,01 W , ,54 W , ,88 OBLICZENIA ODLEGŁOŚCI I AZYMUTÓW Punkt Punkt początkowy końcowy Odległość Azymut W1 W2 9,22 12,3501 W2 W3 31,10 47,0500 W3 W4 20,61 47,0500 W4 W5 20,53 71,6041 W5 W6 15,59 111,4947 OBLICZENIA KĄTÓW Centralny Lewy Prawy Kąt W2 W1 W3 234,6999 W3 W2 W4 200,0000 W4 W3 W5 224,5541 W5 W4 W6 239,8906 W-4 W-5 W-6 W-3 W-2 W-1

9 OPIS TECHNICZNY do opracowania: "BUDOWA CHODNIKA NA ŚCIEŻCE GRUNTOWEJ NA TERENIE ZIELONYM OD UL, PIEKARSKIEJ DO UL. PRUSA." I. Podstawa opracowania Podstawę opracowania stanowią: umowa zawarta pomiędzy Miastem Łódź, a Biurem Projektowym Studio-4P Michał Ciotucha mapa w skali 1:500 uzupełniające pomiary inwentaryzacyjne wykonane w maju 2018 roku. II. Zakres i cel opracowania Opracowanie dotyczy budowy chodnika na ścieżce gruntowej na terenie zielonym od ul. Piekarskiej do ul. Prusa. Inwestycja w całości zlokalizowana jest na działkach nr: 640/10; 432/2; 431/2; 428/2; 426; 442/16 obr.28. W zakres inwestycji wchodzą roboty drogowe w zakresie budowy chodnika. Celem niniejszego opracowania jest poprawa komunikacji pieszej w tym zakresie. III. Stan istniejący Przedmiotowy chodnik znajduje się obecnie na terenach zielonych. Obecnie w tym miejscu zlokalizowany jest chodnik ziemny. Przedmiotowy chodnik łączy ciągi piesze ulic Bolesława Prusa i Piekarskiej. W sąsiedztwie projektowanego chodnika rosną drzewa. Poprzecznie do projektowanego przebiegu chodnika istnieje chodnik z betonowej kostki wibroprasowanej. Podłoże pod warstwą gruntów organicznych stwierdzono występowanie rodzimych gruntów spoistych. IV. Projektowane zagospodarowanie terenu Projekt zakłada wykonanie chodnika łączącego ciągi piesze ulicy Bolesława Prusa, z ciągiem poprzecznym przez tereny zielone oraz ciągiem pieszym w ulicy Piekarskiej. Ponadto zakłada się rekultywacje zieleńca w pasie po 0,5m z każdej strony przedmiotowego chodnika. Parametry projektowe: szerokość chodnika 1,5 m spadek poprzeczny 2,0% spadek podłużny w dostosowaniu do rzędnych istniejących na ciągach pieszych. Konstrukcja chodnika: wibroprasowana kostka betonowa grubości 8 cm (w kolorze szarym) wg PN-EN 1338 na podsypce cementowo-piaskowej gr. 4 cm* podbudowa zasadnicza z kruszywa łamanego stabilizowanego mechanicznie gr. 0/31,5 mm gr. 10 cm wg PN-EN i PN-S warstwa odsączająca z piasku o grubości 10 cm wg PN-EN * Wzór kostki analogiczny jak na chodniku poprzecznym. Ostateczny wzór należy ustalić z Inwestorem na etapie budowy. Obrzeża:

10 Chodnik zamknięto obrzeżem betonowym wibroprasowanym o wym. 8x30 cm wg PN-EN na podsypce cementowo piaskowej grubości 5 cm. Przy wyższej krawędzi chodnika obrzeże należy wystawić 3cm powyżej projektowanej nawierzchni, a przy niższej obrzeże należy układać 1cm poniżej nawierzchni kostkowej. Rozwiązania sytuacyjno-wysokościowe: Chodnik należy dowiązać sytuacyjnie i wysokościowo do konstrukcji istniejących. Wymiary pokazano w części graficznej projektu. Współrzędne geodezyjne wyznaczono w osi projektowanego chodnika. Realizacja inwestycji nie wymaga wywłaszczeń terenów przyległych. Spadki poprzeczne pokazano na rysunkach w części graficznej. Światło obrzeża wzdłuż chodnika 3 cm. Odwodnienie: Odwodnienie powierzchniowe. Spadki poprzeczne i podłużne dobrano tak by ułatwić spływ wody. Skrzyżowania z uzbrojeniem podziemnym: Projektowane nawierzchnie nie zmniejszają naziomu nad istniejącym uzbrojeniem. Z uwagi na swoje posadowienie sieci nie wymagają żadnych dodatkowych zabezpieczeń i modyfikacji. W razie natrafienia na nie zinwentaryzowane uzbrojenie podziemne roboty należy przerwać i natychmiast zawiadomić Zamawiającego oraz odpowiedniego Zarządcę. Roboty rozbiórkowe i ziemne: Przed rozpoczęciem robót rozbiórkowych należy odpowiednio zabezpieczyć teren budowy. Materiały pozyskane przy rozbiórce należy usunąć z terenu budowy (materiały odpowiednio zutylizować lub odwieść na składowisko).podłoże należy zagęścić zagęszczarkami płytowymi, ubijakami ręcznymi lub mechanicznymi. W pobliżu istniejącego uzbrojenia roboty ziemne należy wykonywać ręcznie. Jeśli podczas wykonywania robót ziemnych Wykonawca natrafi na niezinwentaryzowane kable lub przewody, należy je zabezpieczyć i powiadomić ich zarządcę. Wszystkie roboty należy wykonywać zgodnie z obowiązującymi przepisami BHP, sztuką budowlaną oraz pod nadzorem pracowników z odpowiednimi uprawnieniami. Drzewa: Projekt nie zakłada wycinki drzew. Zieleńce: Zieleńce należy pokryć warstwą ziemi organicznej - gr. 10cm i obsiać trawą w ilości 4kg/100m 2. V. Analiza obszaru oddziaływania Stan istniejący i projektowany nie ma cech zagrożeń dla środowiska oraz higieny i zdrowia dla użytkowników projektowanych dróg przy zachowaniu przepisów o ruchu drogowym i zasad kodeksu drogowego. W otoczeniu projektowanego obiektu budowlanego nie jest konieczne wprowadzenie ograniczenia w zagospodarowaniu, w tym zabudowy tego terenu. Obszar oddziaływania inwestycji mieści się w całości na działkach, na których został wykonany projekt zgodnie z art. 3 pkt. 20 ustawy Prawo Budowlane. Działki wymieniono na stronie tytułowej opracowania. Budowa chodnika jest inwestycją liniową o łącznej długości 95,8m. Łączna długość jest mniejsza od 1 km, a więc zgodnie z Dz. U. Nr 213 poz Rozporządzenia Rady Ministrów z dnia 9 listopada 2010r w sprawie przedsięwzięć mogących znacząco oddziaływać na

11 środowisko 3 ust.1 pkt.60 nie zalicza się do inwestycji mogących potencjalnie znacząco oddziaływać na środowisko. Parametry projektowe dobrano zgodnie z Dz. U.2016 poz. 124 Obwieszczenia Ministra Infrastruktury i Budownictwa w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich sytuowanie. Zagospodarowanie poprawi standard i bezpieczeństwo użytkowników dróg. VI. Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych Zgodnie z Rozporządzeniem M.T.B.i G.M z dn. 27 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz.U.Nr. 81, poz. 463) dla projektowanego układu drogowego rozpoznane warunki gruntowe należy uznać za proste a sam układ drogowy proponuje się zakwalifikować do I kategorii geotechnicznej.

12 Studio-4P Michał Ciotucha :: Łódź, ul. Podgórna 59 m 43 tel :: michal.ciotucha@studio4p.eu INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE: BUDOWA CHODNIKA NA ŚCIEŻCE GRUNTOWEJ NA TERENIE ZIELONYM OD UL. PIEKARSKIEJ DO UL. PRUSA. Inwestor Adres Inwestora MIASTO ŁÓDŹ ul. Piotrkowska 104, Łódź Adres budowy DZIAŁKA NR 640/10; 432/2; 431/2; 428/2; 426; 442/16 OBR.28 Obiekt Autor projektu nr uprawnień BUDOWA CHODNIKA NA ŚCIEŻCE GRUNTOWEJ NA TERENIE ZIELONYM OD UL. PIEKARSKIEJ DO UL. PRUSA mgr. inż. Piotr Kamiński LOD/2509/POOD/14 Adres Projektanta ul. Budryka 12/11, Bełchatów BEŁCHATÓW czerwiec 2018

13 1. ZAKRES ROBÓT I KOLEJNOŚĆ REALIZACJI Opracowanie dotyczy budowy chodnika na ścieżce gruntowej na terenie zielonym od ul. Piekarskiej do ul. Prusa. W zakres inwestycji wchodzą roboty drogowe w zakresie budowy chodnika. Kolejność wykonywania prac -wykonanie robót rozbiórkowych, -roboty ziemne, nadmiar gruntu Wykonawca zagospodaruje we własnym zakresie -profilowanie oraz zagęszczenie koryta -ułożenie obrzeży -wykonanie konstrukcji. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Wykaz istniejących obiektów budowlanych określony został w części opisowej i rysunkowej w projekcie technicznym. Przedmiotowy chodnik znajduje się obecnie na terenach zielonych. Obecnie w tym miejscu zlokalizowany jest chodnik ziemny. Przedmiotowy chodnik łączy ciągi piesze ulic Bolesława Prusa i Piekarskiej. W sąsiedztwie projektowanego chodnika rosną drzewa. Poprzecznie do projektowanego przebiegu chodnika istnieje chodnik z betonowej kostki wibroprasowanej. W pasie chodnika znajduje się następujące uzbrojenie: gazociąg gna ELEMENTY ZAGOSPODAROWANIA DZIAŁKI STANOWIĄCE ZAGROŻENIE Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U.120/2003 poz par 6) elementem zagospodarowania działki stanowiącym zagrożenie bezpieczeństwa i ochrony zdrowia jest fakt wykonywania robót: roboty wykonywane przy użyciu ciężkich maszyn budowlanych zwrócić uwagę na przeszkolenie BHP pracowników wykopy zwrócić uwagę na oznakowanie robót, zabezpieczenie wykopów i przeszkolenie BHP pracowników praca w terenie pod ruchem pieszych zwrócić uwagę na właściwe oznakowanie robót, wyznaczenie przejść alternatywnych. 4. PRZEWIDYWANE ZAGROŻENIA PRZY REALIZACJI ROBÓT Ewentualne zagrożenia dla bezpieczeństwa i ochrony zdrowia wynikają z prowadzenia prac w wykopach oraz przy użyciu ciężkich maszyn, a także z pracy związanej z robotami bitumicznymi. Realizacja planowanych robót powinna odbywać się z zachowaniem szczególnej ostrożności. 5. INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT Celem zminimalizowania zagrożeń, przed przystąpieniem do wykonywania robót, pracownicy winni być przeszkoleni przez odpowiednie służby w zakresie wykonywanych prac oraz zagrożeń z nimi związanych. 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM Należy wskazać pracownikom drogi komunikacyjne umożliwiające szybką ewakuację na wypadek awarii i innych zagrożeń oraz przekazać procedury BHP. Pracownicy winni zostać poinformowani o numerach telefonów alarmowych, lokalizacji środków ochrony ppoż. itp. Pracownicy zatrudnieni przy realizacji obiektu winni być wyposażeni w środki ochrony osobistej. Roboty winny być właściwie oznakowane.
