Jak zaprojektować wejście

Transkrypt

1 z drzwiami automatycznymi zgodnie z normami? record Drzwi Automatyczne sp. z o.o.

2 1. Drzwi automatyczne Rodzaje drzwi: Przesuwane STA (standardowe, teleskopowe) Składane FTA Rozwierane DFA Obrotowe

3 Normy aktualnie obowiązujące 1. Rozporządzenie Min. Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z r. (Dz. U. nr 75, poz. 690) 2. PN-EN Drzwi z napędem. Bezpieczeństwo użytkowania. Wymagania i metody badań. 3. Instytut Techniki Budowlanej: Ustalenia aprobacyjne GW III.20/2013

4 1. Rozporządzenie Min. Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z r. (Dz. U. nr 75, poz. 690) Par 62 pkt.1: drzwi wejściowe powinny mieć wymiar co najmniej szer. 0.9m i wysokość 2m. W przypadku drzwi dwuskrzydłowych, szerokość skrzydła głównego nie może być mniejsza niż 0.9m Par 62 pkt.2: Drzwi obrotowe lub wahadłowe mogą być zastosowane pod warunkiem usytuowania przy nich drzwi rozwieranych lub rozsuwanych Par 239 pkt.1: łączna szerokość drzwi 0.6m / 100 osób znajdujących się w pomieszczeniu, przy czym min. 0.8m w przypadku pomieszczenia do 3 osób, min, 0.9m w pozostałych przypadkach.

5 1. Rozporządzenie Min. Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z r. (Dz. U. nr 75, poz. 690) Par 240 pkt 2: szer. Skrzydła drzwi wahadłowych dwuskrzydłowych na drodze ewakuacyjnej powinny mieć szerokość min. 0.6m. Oba skrzydła muszą być równe. Par 240 pkt.3: Zabrania się stosowania do celów ewakuacji drzwi obrotowych i podnoszonych. Par 240 pkt.4: Drzwi rozsuwane mogą być stosowane na drodze ewakuacyjnej, gdy ich konstrukcja zapewnia: 1. Otwieranie automatyczne i ręczne bez możliwości blokowania 2. Samoczynne rozsunięcie i pozostanie w pozycji otwartej w razie zasygnalizowania pożaru przez system wykrywania dymu ( ) a także w przypadku awarii drzwi.

6 1. Rozporządzenie Min. Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z r. (Dz. U. nr 75, poz. 690) Par 240 pkt 7: Drzwi stanowiące wyjście ewakuacyjne z pomieszczenia, w którym może przebywać jednocześnie więcej niż 300 osób, oraz drzwi na drodze ewakuacyjnej z tego pomieszczenia, powinny być wyposażone w urządzenia przeciwpaniczne.

7 2. PN-EN geneza Norma szczegółowa wydana w ramach Dyrektywy Maszynowej Dotyczy bezpieczeństwa użytkowania, włączając drogi ewakuacyjne, drzwi przesuwanych, rozwieranych, balansowych, składanych i obrotowych z napędami Nie dotyczy drzwi specjalnych takich jak drzwi zabezpieczające w bankach i na lotniskach, drzwi pracujących pionowo (bram szybkobieżnych), drzwi do wind, pojazdów itd.

8 2. PN-EN koncepcja całościowa Produkt Ocena ryzyka Dokumentacja: instrukcje, książka serwisowa, cechowanie Bieżąca konserwacja użytkownika Audyt stanu zabezpieczeń Konserwacja

9 2. PN-EN zasady ogólne 1. Skrzydła: szyby bezpieczne hartowane lub laminowane, brak ostrych krawędzi na profilach i szybach po stłuczeniu, oznaczenie przeszkleń w sposób widoczny

10 2. PN-EN zasady ogólne 2. Aktywacja: na całej szerokości otwarcia drzwi, z odległości min. 1m przed drzwiami lub najdalej wysuniętą częścią skrzydła drzwi rozwieranych

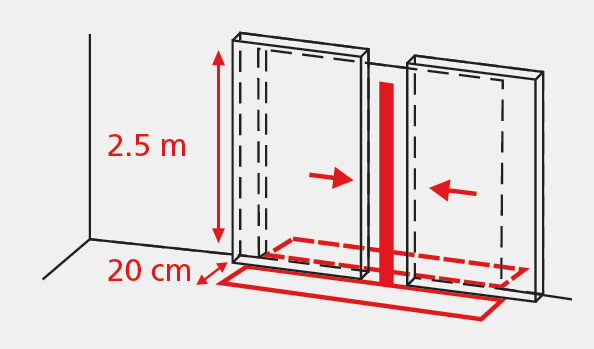

11 2. PN-EN zasady ogólne 3. Zabezpieczenie przeciwko miażdżeniu, przycięciu, uderzeniu i pociągnięciu we wszystkich punktach drzwi do wysokości 2,5m z wyjątkiem: Elementów w górnej części drzwi takich jak: obudowa napędu, dźwignia napędu rozwieranego Strefa pomiędzy skrzydłem a ościeżnicą, np. strefa zawiasów drzwi rozwieranych wymaga ochrony do 2m

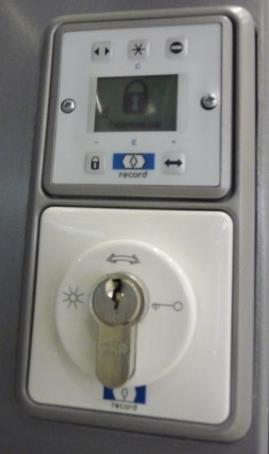

12 2. PN-EN drzwi ewakuacyjne 1. Aktywacja: na całej szerokości otwarcia drzwi, z odległości min. 1.5m przed drzwiami lub najdalej wysuniętą częścią skrzydła drzwi rozwieranych 2. Zabezpieczenie przeciwko zaryglowaniu drzwi przez osoby nieuprawnione

13 2. PN-EN drzwi ewakuacyjne 3. Drzwi przesuwane i składane - prędkość otwierania do 80% otwarcia przy szerokości przejścia 2000mm: min. 3 sek. po aktywacji czujnika w kierunku ewakuacji min. 5 sek. po zaniku zasilania sieciowego 4. Otwarcie zagwarantowne przez system redundatny, failsafe, sterowania napędu, czujników oraz akumulatora Specjalna wersja napędów oznaczonych: RED, FR, itp. Autotest systemu co najmniej raz na dobę. 5. Otwarcie po zaniku zasilania z wyjątkiem sytuacji gdy drzwi są zaryglowane ryglem systemowym.

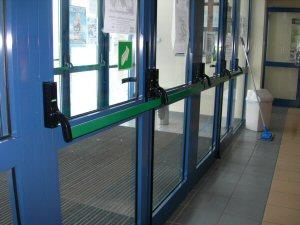

14 2. PN-EN drzwi paniczne 1. Szerokość kanału w posadzce maksimum 20mm 2. Wysokość progu maksimum 12mm 3. Siły: Wyłamania 220N Otwierania 150N 4. Napęd powinien odłączyć się natychmiast po wyłamaniu do momentu powrotu skrzydeł do pozycji wyjściowej

15 2. PN-EN drzwi przesuwane Bezpieczeństwo w czasie zamykania

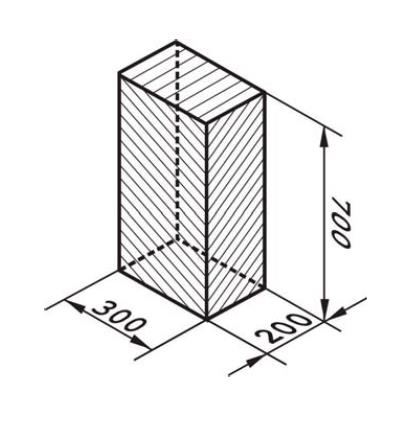

16 2. PN-EN drzwi przesuwane Bezpieczeństwo w czasie zamykania Rozwiązania: 1. Kurtyna podczerwieni, np. record RIC 290 lub 2. Low energy

17 2. PN-EN Low energy Czy Low energy oznacza energooszczędność? Low energy to niska energia kinetyczna poruszających się drzwi: Siła niezbędna do zatrzymania lub poruszenia skrzydła 67N Energia kinetyczna skrzydła 1,69J Siła do otwarcia skrzyła 90N Low energy może być stosowane wyłącznie w przypadku stwierdzenia niskiego ryzyka dla osób w podeszłym wieku, dzieci i niepełnosprawnych. Drzwi działające jako Low energy nie muszą być wyposażone w żadne dodatkowe czujniki bezpieczeństwa.

18 2. PN-EN drzwi przesuwane Bezpieczeństwo w czasie otwierania Rozwiązanie: 1. Czujniki bezpieczeństwa lub 2. Bezpieczne odległości lub 3. Ekrany bezpieczeństwa lub 4. Low energy

19 2. PN-EN drzwi przesuwane 1. Czujniki bezpieczeństwa (nie zalecane) Aktywacja czujnika powoduje zatrzymanie drzwi (zakłócają płynność ruchu)

20 2. PN-EN drzwi przesuwane Bezpieczeństwo w czasie otwierania: 2. Bezpieczne odległości 8mm Palce 25mm Głowa 200mm Korpus 500mm 200mm 100mm lub 100mm w przypadku ograniczenia sił 150mm

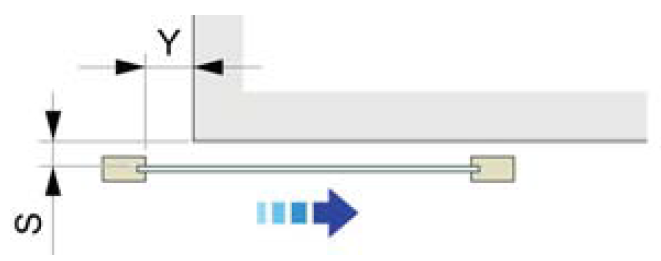

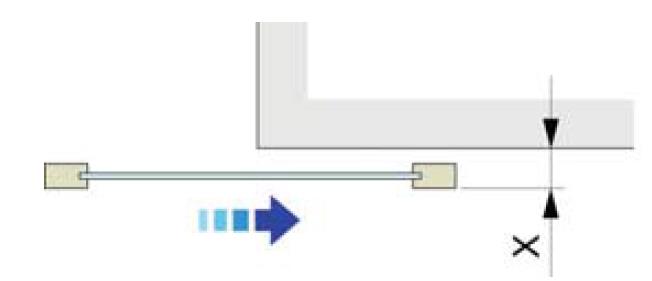

21 2. PN-EN drzwi przesuwane 2. Bezpieczne odległości Jeżeli S 8mm to t 0mm Jeżeli S > 8mm to t 25mm oraz Jeżeli S 8mm to Y 0mm Jeżeli S > 8mm to Y 25mm

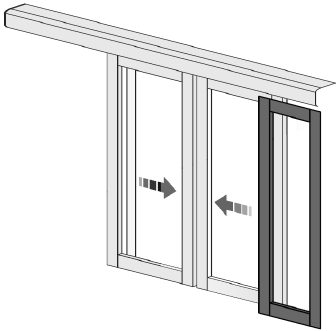

22 2. PN-EN drzwi przesuwane Bezpieczeństwo w czasie otwierania: 3. Ekrany bezpieczeństwa Dystans między ekranami o skrzydłem, posadzką, obudową napędu powinien być 8mm lub 25mm

23 2. PN-EN drzwi przesuwane Jaki powinien być wiatrołap z drzwiami przesuwanymi? radarobariery odległość bezpieczna efektywna głębokość

24 2. PN-EN drzwi przesuwane Jaki powinien być wiatrołap z drzwiami przesuwanymi? Detal A tylna krawędź zamykająca ościeżnica odległość bezpieczna skrzydło

25 2. PN-EN drzwi przesuwane Przykład wytycznych do wykonania wiatrołapu

26 2. PN-EN drzwi rozwierane Bezpieczeństwo w czasie otwierania i zamykania 1. Low energy lub 2. Mata naciskowa lub 3. Czujniki bezpieczeństwa oraz 4. Ochrona strefy zawiasów

27 2. PN-EN drzwi rozwierane Bezpieczeństwo w czasie otwierania i zamykania 1. Low energy Czas otwierania 0 O -80 O min. 3s Czas zamykania 90 O -0 O min. 4.5s Ograniczona waga skrzydła Tylko na drzwiach wewnątrz lokalowych ze względu na dużą czułość W przypadku niskiej oceny ryzyka

28 2. PN-EN drzwi rozwierane Bezpieczeństwo w czasie otwierania i zamykania 2. Mata naciskowa Szerokość co najmniej szerokość przejścia Głębokość co najmniej 1000mm od drzwi, 1500mm w przypadku drogi ewakuacyjnej

29 2. PN-EN drzwi rozwierane Bezpieczeństwo w czasie otwierania i zamykania 3. Czujniki bezpieczeństwa 2 strefa szybkiego ruchu, zależna od prędkości skrzydła

30 2. PN-EN drzwi rozwierane Bezpieczeństwo w czasie otwierania i zamykania 4. Ochrona strefy zawiasów a) odległości bezpieczeństwa b) rolety

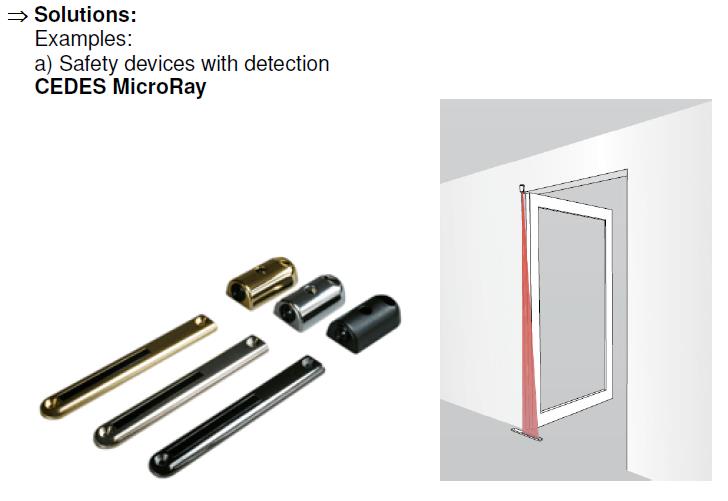

31 2. PN-EN drzwi rozwierane Bezpieczeństwo w czasie otwierania i zamykania 4. Ochrona strefy zawiasów b) rolety

32 2. PN-EN drzwi składane Bezpieczeństwo w czasie otwierania i zamykania 1. Odległości bezpieczeństwa (system profili eliminuje ryzyka przycięcia itp.) 2. Ograniczenie sił 3. Czujniki bezpieczeństwa chronią strefę głównych krawędzi zamykających

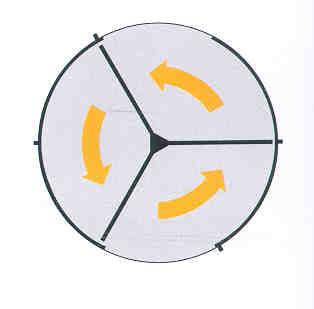

33 2. PN-EN drzwi obrotowe 1. Maksymalna prędkość obrotowa: Do średnicy 3m 1 m/s Powyżej 3m 0,75 m/s 2. Odległości bezpieczeństwa: skrzydło - tubus 25mm skrzydło posadzka 8mm odległości między profilami wycieraczki maks. 4mm lub 3. Czujniki bezpieczeństwa

34 2. PN-EN drzwi obrotowe 4. Przycisk awaryjnego zatrzymania 5. Natężenie oświetlenia min. 50lx (minimum 4 punkty oświetleniowe) 6. Możliwość manualnego obrócenia drzwi z siłą 220N

35 2. PN-EN drzwi obrotowe Jak to wygląda w praktyce dla drzwi standardowych przeznaczonych dla obiektów biurowych? Ocena ryzyka EN16005 basic EN16005 plus Poziom podstawowy większość aplikacji Poziom rozszerzony Szpitale, szkoły, domy starców itp.

36 2. PN-EN drzwi obrotowe Oświetlenie Natężenie oświetlenia min. 50lx w centralnym punkcie każdego segmentu drzwi. 1m nad posadzką: oświetlenie wbudowane zewnętrzne w przypadku drzwi ze szklanym daszkiem

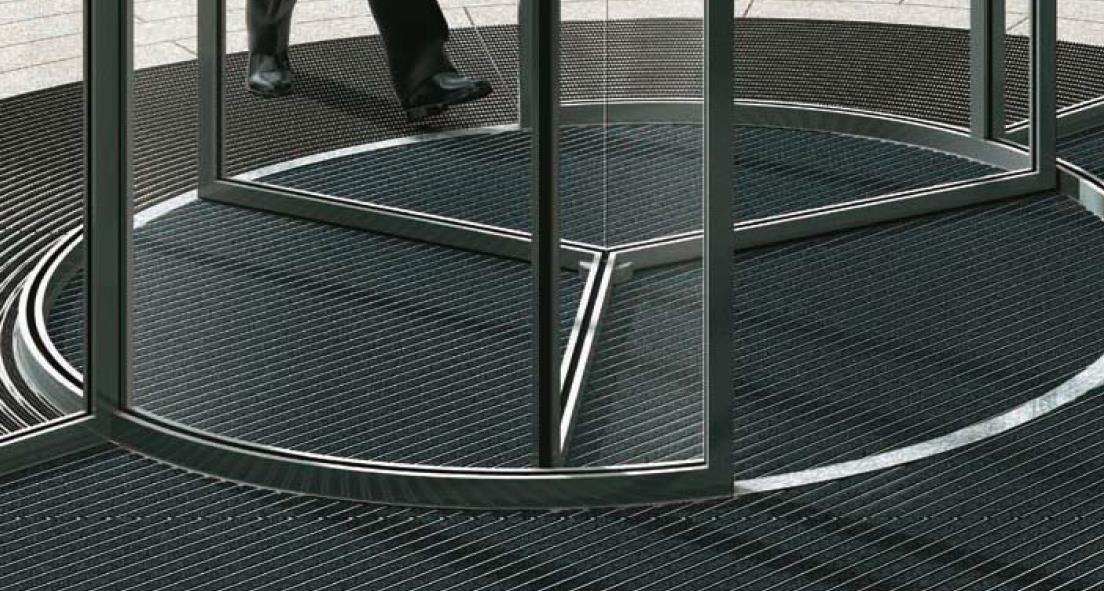

37 2. PN-EN drzwi obrotowe Wycieraczka odległości między profilami wycieraczki maks. 4mm

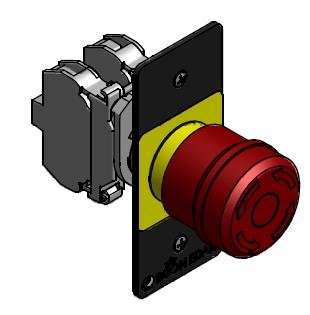

38 2. PN-EN drzwi obrotowe Przycisk awaryjnego otwarcia Aktywacja powoduje zatrzymanie drzwi Żółty szyld zwiększa widoczność Reset manualny Opcjonalnie reset za pomocą klucza

39 2. PN-EN drzwi obrotowe Naklejki kontrastujące i ostrzegawcze Wysokość 1400mm 1600mm W przypadku przewiązki konstrukcyjnej nie stosowane ISO7010 oraz ISO

40 2. PN-EN drzwi obrotowe Alternatywne oznaczenie drzwi

41 2. PN-EN drzwi obrotowe Czujniki Gumowy bufor SRB Aktywacja powoduje zatrzymanie drzwi niezależnie od ich położenia

42 2. PN-EN drzwi obrotowe Czujniki Czujnik podczerwieni (EBS) Aktywacja gdy skrzydło zbliża się do tubusa W odległości ok. 500mm zwalnia drzwi aby zmniejszyć siłę ewentualnej kolizji Bliżej zatrzymuje drzwi zwalnia zatrzymuje

43 2. PN-EN drzwi obrotowe Czujniki Gumowy bufor (SRD) Ochrona pięt Do średnicy 3000mm czujnik pasywny, zmniejsza odległość między skrzydłem a posadzką poniżej 8mm. Powyżej średnicy 3000mm aktywny, powoduje zatrzymanie drzwi

44 2. PN-EN drzwi obrotowe Czujniki Gumowy bufor (SRT) Ochrona palców Czujnik pasywny, zmniejsza ryzyko przycięcia palców lub dłoni

45 2. PN-EN drzwi obrotowe Zabezpieczenie przeciążeniowe Zakłócenie pracy drzwi bez aktywacji czujników bezpieczeństwa powoduje wyłączenie napędu Drzwi restartują się automatycznie Jeśli nie usunięto przeszkody drzwi odłączają się stale, po kilku próbach wznowienia pracy (parametr programowany) Restart po aktywacji przycisku STOP lub czujnika ruchu

46 2. PN-EN drzwi obrotowe Przycisk dla niepełnosprawnych CE Plus Po aktywacji drzwi obracają się ze zwolnioną prędkością Podświetlenie

47 2. PN-EN drzwi obrotowe Czujniki CE Plus Czujnik podczerwieni (TRS) Ochrona pięt Aktywacja powoduje zwolnienie drzwi

48 2. PN-EN drzwi obrotowe Deklarowanie zgodności Deklaracja CE wystawiana indywidualnie dla każdego projektu na zgodność z PN-EN Deklaracja CE na zgodność z PN-EN nie stanowi dopuszczenia do stosowania w budownictwie Zgodność z Dyrektywą Maszynową (98/37/EC, Aneks II, punkt A) jest zapewniona poprzez spełnienie następujących norm: PN-EN 16005:2013.

49 2. PN-EN drzwi obrotowe Dokumentacja Razem z drzwiami należy dostarczyć: Rysunki projektowe Schematy elektryczne Instrukcje obsługi w j. polskim Książkę serwisową Naklejkę cechującą zgodność z PN-EN Dopuszczenie do stosowania w budownictwie

50 2. PN-EN drzwi obrotowe Idealny wiatrołap? Zawsze otwarty i zawsze zamknięty Izoluje od warunków zewnętrznych Eliminuje przeciągi
