1 PRZEMYSŁOWE BRAMY SEGMENTOWE ISO i ALU Instrukcja obsługi Wskazówki BHP Interflex Polska z.o.o. Skałowo Kostrzyn Wlkp. NIP TEL. (061) ; (2) FAX. (061) biuro@interflex.pl

2 Spis treści Spis treści Strona Ogólne wskazówki... 3 Ostrzeżenia i wskazania bezpieczeństwa... 4 Kontrola/Konserwacja... 4 Pęknięcie sprężyn lub zerwanie linki... 4 Obsługa... 4 Rodzaje obsługi... 4 Wskazówki do obsługi bramy z linką pociągową... 5 Wskazówki do obsługi bramy z przekładnią łańcuchową... 6 Wskazówki do obsługi bramy z napędem elektrycznym Totmann... 7,8 Wskazówki do obsługi bramy z napędem impulsowym... 9,10 2

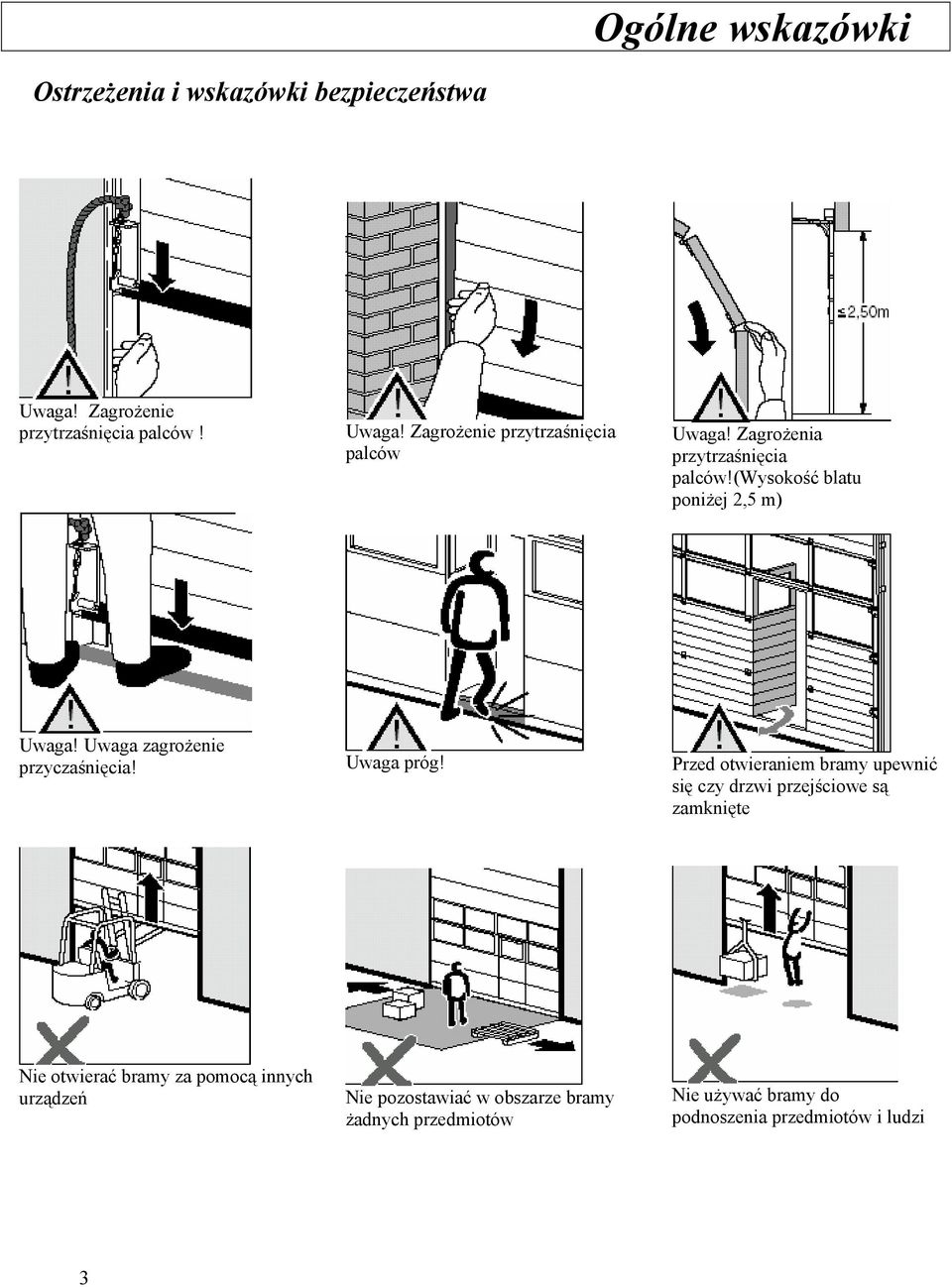

3 Ogólne wskazówki Ostrzeżenia i wskazówki bezpieczeństwa Uwaga! Zagrożenie przytrzaśnięcia palców! Uwaga! Zagrożenie przytrzaśnięcia palców Uwaga! Zagrożenia przytrzaśnięcia palców!(wysokość blatu poniżej 2,5 m) Uwaga! Uwaga zagrożenie przyczaśnięcia! Uwaga próg! Przed otwieraniem bramy upewnić się czy drzwi przejściowe są zamknięte Nie otwierać bramy za pomocą innych urządzeń Nie pozostawiać w obszarze bramy żadnych przedmiotów Nie używać bramy do podnoszenia przedmiotów i ludzi 3

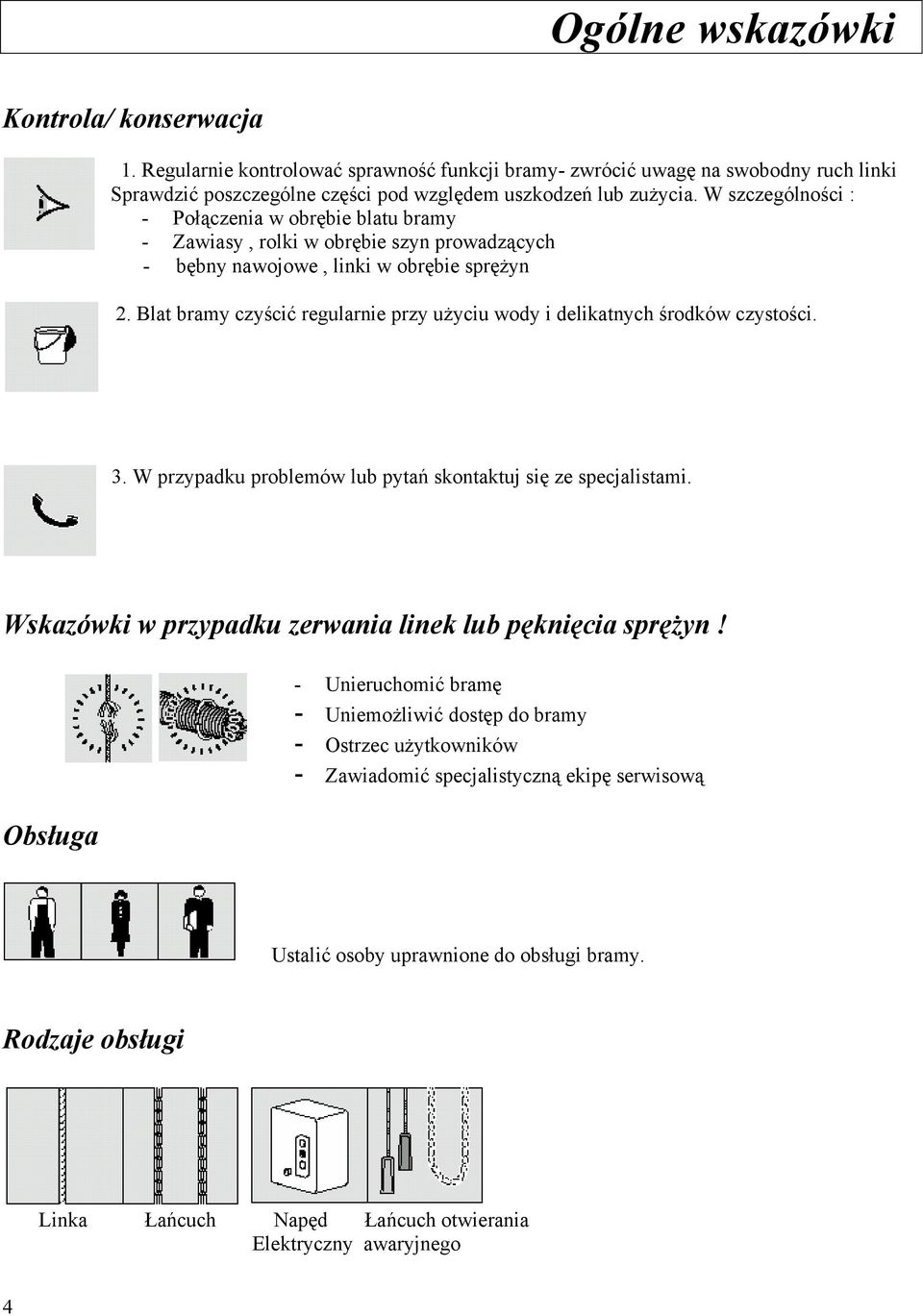

4 Ogólne wskazówki Kontrola/ konserwacja 1. Regularnie kontrolować sprawność funkcji bramy- zwrócić uwagę na swobodny ruch linki Sprawdzić poszczególne części pod względem uszkodzeń lub zużycia. W szczególności : - Połączenia w obrębie blatu bramy - Zawiasy, rolki w obrębie szyn prowadzących - bębny nawojowe, linki w obrębie sprężyn 2. Blat bramy czyścić regularnie przy użyciu wody i delikatnych środków czystości. 3. W przypadku problemów lub pytań skontaktuj się ze specjalistami. Wskazówki w przypadku zerwania linek lub pęknięcia sprężyn! Obsługa - Unieruchomić bramę - Uniemożliwić dostęp do bramy - Ostrzec użytkowników - Zawiadomić specjalistyczną ekipę serwisową Ustalić osoby uprawnione do obsługi bramy. Rodzaje obsługi Linka Łańcuch Napęd Łańcuch otwierania Elektryczny awaryjnego 4

5 Linka pociągowa Wskazówki do obsługi bramy za pomocą linki pociągowej W celu uniknięcia wypadku lub strat materialnych bezwzględnie przestrzegać poniższych wskazówek. Wskazówki dotyczą bram segmentowych z różnymi typami prowadzeń przy obsłudze za pomocą linki. Otwieranie Bramę odryglować Za pomocą uchwytu unieść blat bramy do momentu całkowitego otwarcia. Zamykanie Za pomocą linki ściągnąć Zamknąć bramę poprzez Bramę zaryglować Blat bramy (1) a następnie dociśnięcie uchwytem uchwytem (2) pociągnąć blatu bramy do posadzki blat bramy do dołu 5

6 Przekładnia łańcuchowa Otwieranie i zamykanie Bramę zaryglować. ( przekładnia umieszczona po lewej stronie) Uwolnić łańcuch z uchwytu Uwolnić łańcuch z uchwytu Bramę zaryglować. ściennego (1). Poprzez spokojne, ściennego. Poprzez spokojne równomierne podciąganie łańcucha równomierne rozmieszczenie (2) otworzyć bramę. Zabezpieczyć łańcucha (1) zamknąć bramę. łańcuch. Zabezpieczyć łańcuch (2). 6 Uwolnić łańcuch z uchwytu Uwolnić łańcuch z uchwytu Bramę zaryglować. ściennego (1). Poprzez spokojne, ściennego. Poprzez spokojne równomierne podciąganie łańcucha równomierne rozmieszczenie (2) otworzyć bramę. Zabezpieczyć łańcucha (1) zamknąć bramę. łańcuch. Zabezpieczyć łańcuch (2).

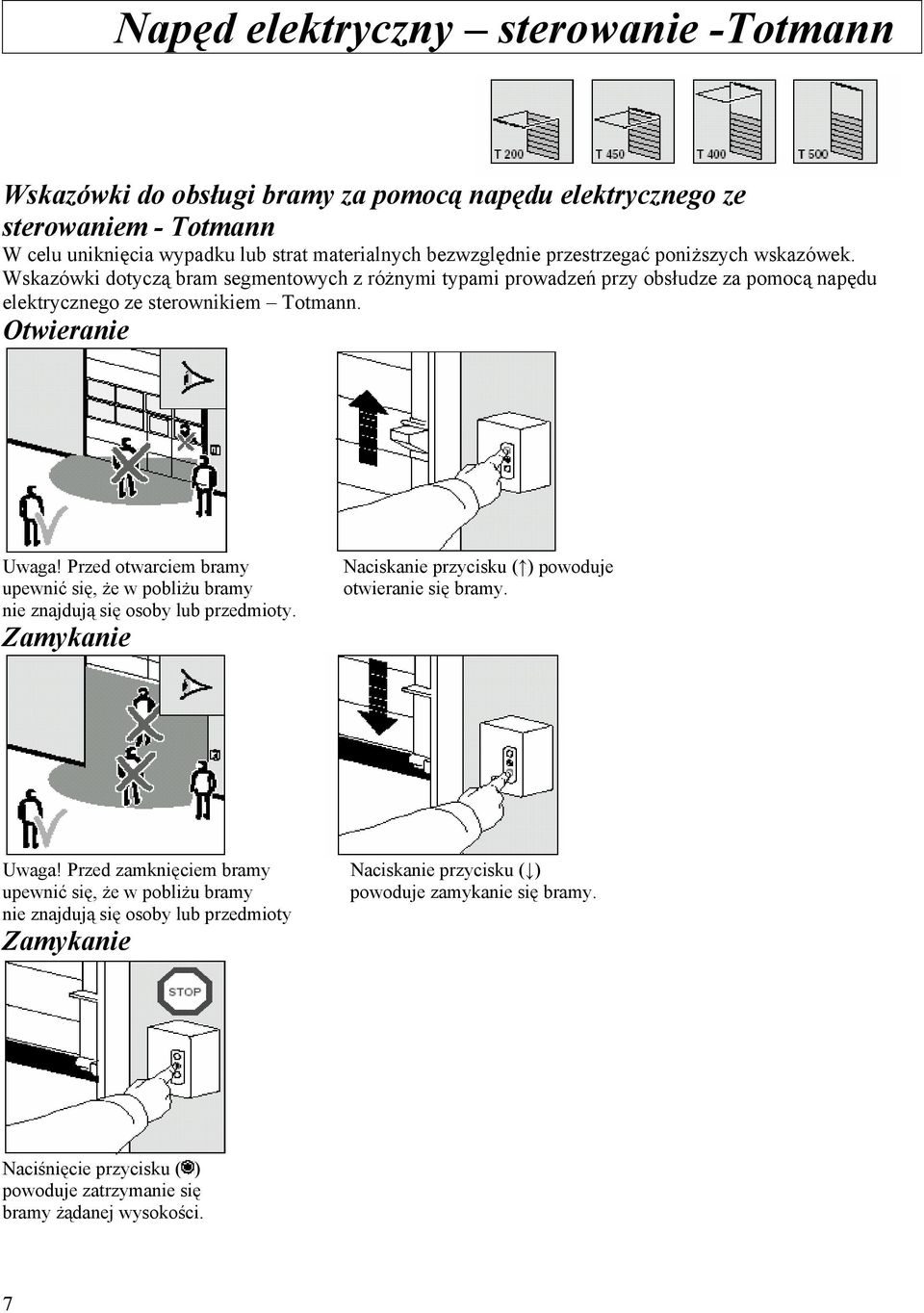

7 Napęd elektryczny sterowanie -Totmann Wskazówki do obsługi bramy za pomocą napędu elektrycznego ze sterowaniem - Totmann W celu uniknięcia wypadku lub strat materialnych bezwzględnie przestrzegać poniższych wskazówek. Wskazówki dotyczą bram segmentowych z różnymi typami prowadzeń przy obsłudze za pomocą napędu elektrycznego ze sterownikiem Totmann. Otwieranie Uwaga! Przed otwarciem bramy upewnić się, że w pobliżu bramy nie znajdują się osoby lub przedmioty. Zamykanie Naciskanie przycisku ( ) powoduje otwieranie się bramy. Uwaga! Przed zamknięciem bramy upewnić się, że w pobliżu bramy nie znajdują się osoby lub przedmioty Zamykanie Naciskanie przycisku ( ) powoduje zamykanie się bramy. Naciśnięcie przycisku ( ) powoduje zatrzymanie się bramy żądanej wysokości. 7

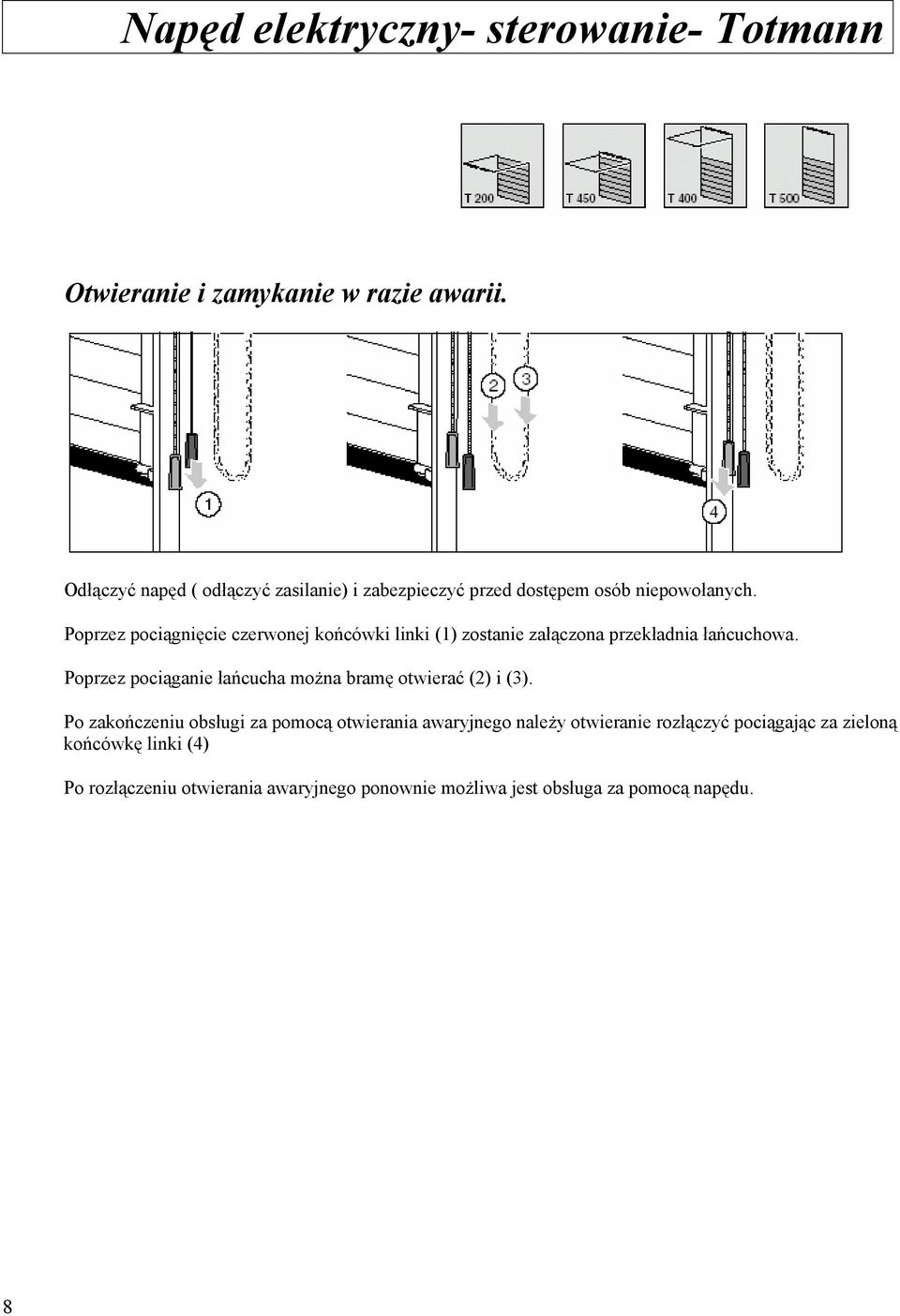

8 Napęd elektryczny- sterowanie- Totmann Otwieranie i zamykanie w razie awarii. Odłączyć napęd ( odłączyć zasilanie) i zabezpieczyć przed dostępem osób niepowołanych. Poprzez pociągnięcie czerwonej końcówki linki (1) zostanie załączona przekładnia łańcuchowa. Poprzez pociąganie łańcucha można bramę otwierać (2) i (3). Po zakończeniu obsługi za pomocą otwierania awaryjnego należy otwieranie rozłączyć pociągając za zieloną końcówkę linki (4) Po rozłączeniu otwierania awaryjnego ponownie możliwa jest obsługa za pomocą napędu. 8

9 Napęd elektryczny-sterowanie impulsowe Wskazówki do obsługi bramy za pomocą napędu elektrycznego ze sterowaniem impulsowym. W celu uniknięcia wypadku lub strat materialnych bezwzględnie przestrzegać poniższych wskazówek. Wskazówki dotyczą bram segmentowych z różnymi typami prowadzeń przy obsłudze za pomocą napędu elektrycznego ze sterownikiem impulsowym. Otwieranie Uwaga! Przed otwarciem bramy upewnić się, że w pobliżu bramy nie znajdują się osoby lub przedmioty. Zamykanie Naciskanie przycisku ( ) powoduje otwieranie się bramy. Uwaga! Przed zamknięciem bramy Naciskanie przycisku ( ) Uwaga! Niebezpieczeństwo upewnić się, że w pobliżu bramy powoduje zamykanie się bramy. przytrzaśnięcia! nie znajdują się osoby lub przedmioty Ze względów technicznych listwa bezpieczeństwa w momencie zamykania bramy na wysokości ok mm jest nieaktywn Zamykanie Naciśnięcie przycisku ( ) powoduje zatrzymanie się bramy żądanej wysokości. 9

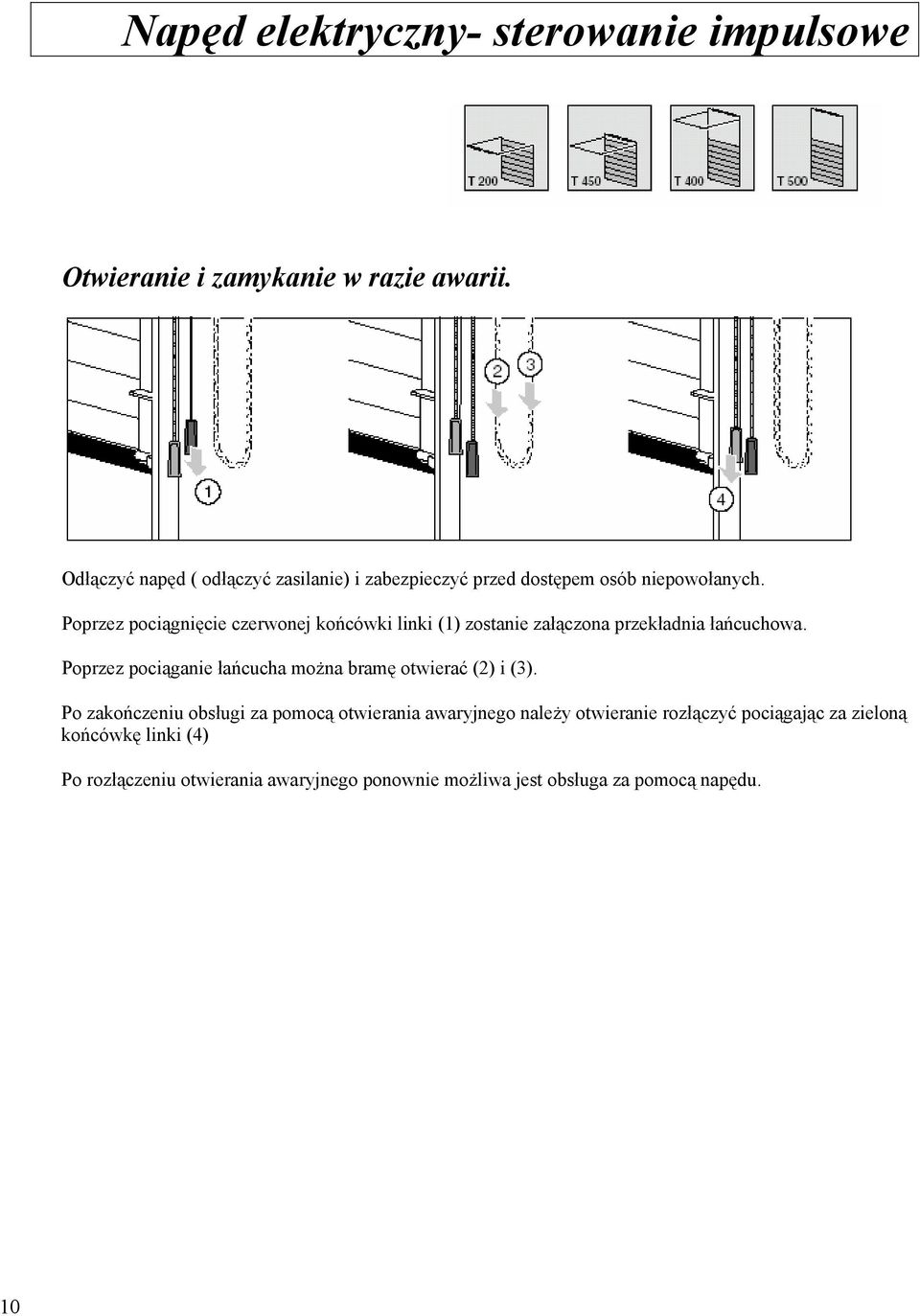

10 Napęd elektryczny- sterowanie impulsowe Otwieranie i zamykanie w razie awarii. Odłączyć napęd ( odłączyć zasilanie) i zabezpieczyć przed dostępem osób niepowołanych. Poprzez pociągnięcie czerwonej końcówki linki (1) zostanie załączona przekładnia łańcuchowa. Poprzez pociąganie łańcucha można bramę otwierać (2) i (3). Po zakończeniu obsługi za pomocą otwierania awaryjnego należy otwieranie rozłączyć pociągając za zieloną końcówkę linki (4) Po rozłączeniu otwierania awaryjnego ponownie możliwa jest obsługa za pomocą napędu. 10
