Furty dostępne są w wersji z trzema lub czterema skrzydłami oraz w wielu wariantach i wykończeniach.

Transkrypt

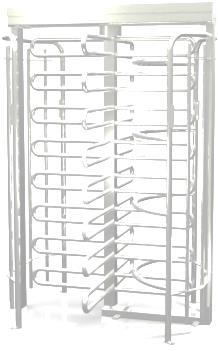

1 Pełnowymiarowa furta z napędem ręcznym Furty RotaTech FH zostały zaprojektowane do pomieszczeń o wysokim natężeniu ruchu. Furty są idealnym rozwiązaniem do kontrolowania ruchu osób wewnątrz lub na zewnątrz budynku. Furty obrotowe RoteTech FH pozwalają na dwukierunkowy, kontrolowany dostęp do obszaru chronionego. Furty dostępne są w wersji z trzema lub czterema skrzydłami oraz w wielu wariantach i wykończeniach. Dostępne modele: - furta pojedyncza, 4-ro ramienna - furta pojedyncza, 3-y ramienna - furta podwójna, 4-ro ramienna - furta podwójna, 3-y ramienna - furta pojedyncza, 4-ro ramienna MANTRAP Typowe obszary, w których furty znajdują swoje zastosowanie: Zakłady przemysłowe / Budynki rządowe / Instytucje finansowe / Handel / Telekomunikacja / Stadiony Tereny wojskowe / Petrochemia / Tereny lotnisk i portów / Parkingi KONTAKT Gunnebo Polska Sp. z o.o. Ul. Fryderyka Chopina Kalisz Tel Fax polska@gunnebo.com

2 SPECYFIKACJA TECHNICZNA Zasilanie Napięcie Sygnał pożarowy Temperatura pracy Zasilanie: 220 V 50 Hz / 110 V 50 Hz Pobór mocy: 35 W (ROTATECH FHS) / 70 W (ROTATECH FHD) 24 VDC Wejście bezpotencjałowe -10 C do 55 C Wilgotność do 95% nieskondensowana Zgodność z CE INTEGRACJA SYSTEMU & SPECYFIKACJA DOSTĘPU Kontroler Integracja systemu Przepustowość (wartość przybliżona) Specjalne wymagania dostępu Brak zasilania / Alarm pożarowy Sterownik PLC Furty można zintegrować z innymi urządzeniami kontroli dostępu Wejście 0V przewidziane dla kierunku wejścia lub wyjścia Wejście 0V przewidziane dla kontrolowania symulowanych lub indywidualnych kierunków wejścia i wyjścia Wyjście 0Vprzewidziane dla zakończenia liczenia wejść i wyjść System sterowania zapewnia styki bezpotencjałowe dla doprowadzenia sygnału z czytników kart lub z przycisków. W standardzie są dostępne sygnały zablokowania i resetowania sygnału wyjścia. Czytnik wysuwany: do 12 osób/min Czytnik przeciągany: do 15 osób/min Czytnik zbliżeniowy: do 18 osób/min Nie są wymagane. W przypadku zagrożenia lub odłączenia zasilania rotor ze skrzydłami pozostanie zablokowany w konfiguracji fail-lock lub będzie się swobodnie obracał w konfiguracji fail-safe. Konfiguracje dostępne są w jednym lub w obu kierunkach i muszą być zdefiniowane w momencie składania zamówienia. INSTALACJA I KONSERWACJA Dostawa produktu Przygotowanie miejsca instalacji Okablowanie Dostęp Logic Konserwacja Średni czas naprawy Cykl pomiędzy awariam W pełni zmontowane lub w formie zestawu (formę dostawy należy sprecyzować w zamówieniu). Należy przygotować betonową wylewkę przed instalacją. Podłoże musi być płaskie +/- 5 mm. Przewody należy poprowadzić pod podłogą lub w ścianie. Znajduje się w górnym kanale z zamykaną pokrywą Dostęp górnym kanałem Średnio 20 min 5 milionów

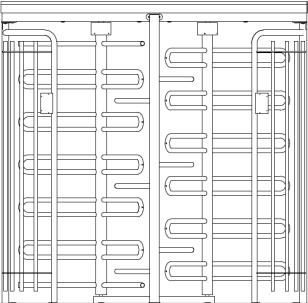

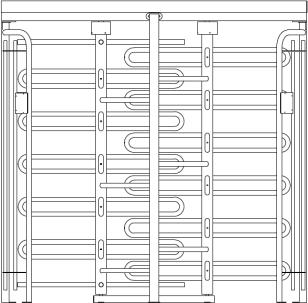

3 OPCJE MECHANICZNE I DESIGN Mechanizm rotacyjny Zamykanie Opcje wykończenia Elektronicznie kontrolowany w obu kierunkach Mechanicznie kontrolowany w jednym kierunku poprzez klawisz zmiany Swobodny obrót Fail-lock* automatyczne zamykanie na wypadek awarii zasilania Fail-safe* automatyczne odblokowanie na wypadek awarii zasilania *W przypadku zagrożenia lub odłączenia zasilania rotor ze skrzydłami pozostanie zablokowany w konfiguracji fail-lock lub będzie się swobodnie obracał w konfiguracji fail-safe. Konfiguracje dostępne są w jednym lub w obu kierunkach i muszą być zdefiniowane w momencie składania zamówienia. Stal malowana proszkowo w kolorze RAL Charcoal Blue. Wybór innego koloru na specjalne zamówienie. Stal galwanizowana, malowana RAL szary. Wybór innego koloru na specjalne zamówienie. 304 stal nierdzewna (szczotkowane lub malowane proszkowo) 316 stal nierdzewna (szczotkowane lub malowane proszkowo) Akcesoria Uchwyty mocujące czytnik kontroli dostępu dostępne są w różnych rozmiarach (standard: wys.145 x szer. 85 x głęb. 40 mm Pojedynczy lub podwójny przycisk (zamontowany lub niezamontowany) Zadaszenie furty PRZEGLĄD PRODUKTU INDEX System elektro-mechaniczny Pokrywa zamykana na klucz Mechaniczny klawisz zmiany 32mm ramienia w kształcie U rozmieszczony co 150mm Podstawa łożyska Punkty wejścia przewodów 13 punktów mocowania (w podłodze i ścianie) Pozycja mocowania czytnika kontroli dostępu Wymiary & waga Ogólna wysokość Wysokość prześwitu Ogólna szerokość Szerokość przejścia Całkowita długość Waga netto

4

5 ZATWIERDZENIE WDROŻENIE ANALIZA PRODUKCJA SERWIS NIEZAWODNOŚĆ ALLTECH Wybranie optymalnego rozwiązania kontroli dostępu jest procesem bazującym na bliskiej współpracy z naszymi klientami - w drodze od analizy potrzeb, produkcję poprzez wdrożenie i serwis. Od analizy do propozycji Analiza potrzeb jest podstawą wstępnej propozycji Specyfikacja całościowego rozwiązania oraz indywidualny pogląd na produkt Zgodność ze wszystkimi obowiązującymi przepisami Instalacja, testy, szkolenie Monitoring i instalacja Niezawodność funkcji dla zapewnienia bezpieczeństwa użytkowania urządzenia Dokumentowanie każdego etapu instalacji Inicjowanie fazy początkowej przy jednoczesnej koncentracji na szkoleniach pracowników Działanie i konserwacja Przygotowanie planów konserwacji KONTAKT Gunnebo Polska Sp. z o.o. Ul. Fryderyka Chopina Kalisz Tel Fax polska@gunnebo.com
