1 Przedsiębiorstwo Projektowania i Obsługi Inwestycji Sp. z o. o. TOM Ełk Konieczki 15B tel ; (087) Temat opracowania PROJEKT WYKONAWCZY TERMOMODERNIZACJI BUDYNKU ADMINISTRACYJNO- SOCJALNO- MAGAZYNOWEGO B Z PRZEBUDOWĄ CZĘŚCI MAGAZYNOWEJ NISKIEGO PARTERU NA POTRZEBY SZKOLENIOWE WOJEWÓDZKIEJ STACJI POGOTOWIA RATUNKOWEGO W OLSZTYNIE. Branża SANITARNA INSTALACJA C.O., C.T. I CHŁODU PASYWNEGO Adres UL. WINCENTEGO PSTROWSKIEGO 28B, OLSZTYN Obręb: Olsztyn 105 Działka nr geod. 78/3, 78/4 Inwestor: WOJEWÓDZKA STACJA POGOTOWIA RATUNKOWEGO UL. WINCENTEGO PSTROWSKIEGO 28B, OLSZTYN Zespół projektowy: Projektant: Asystent: mgr inż. Krystyna Szepielow- Szafranowska nr upr. BŁ- 19/99 mgr inż. Marta Lach DATA GRUDZIEŃ 2015

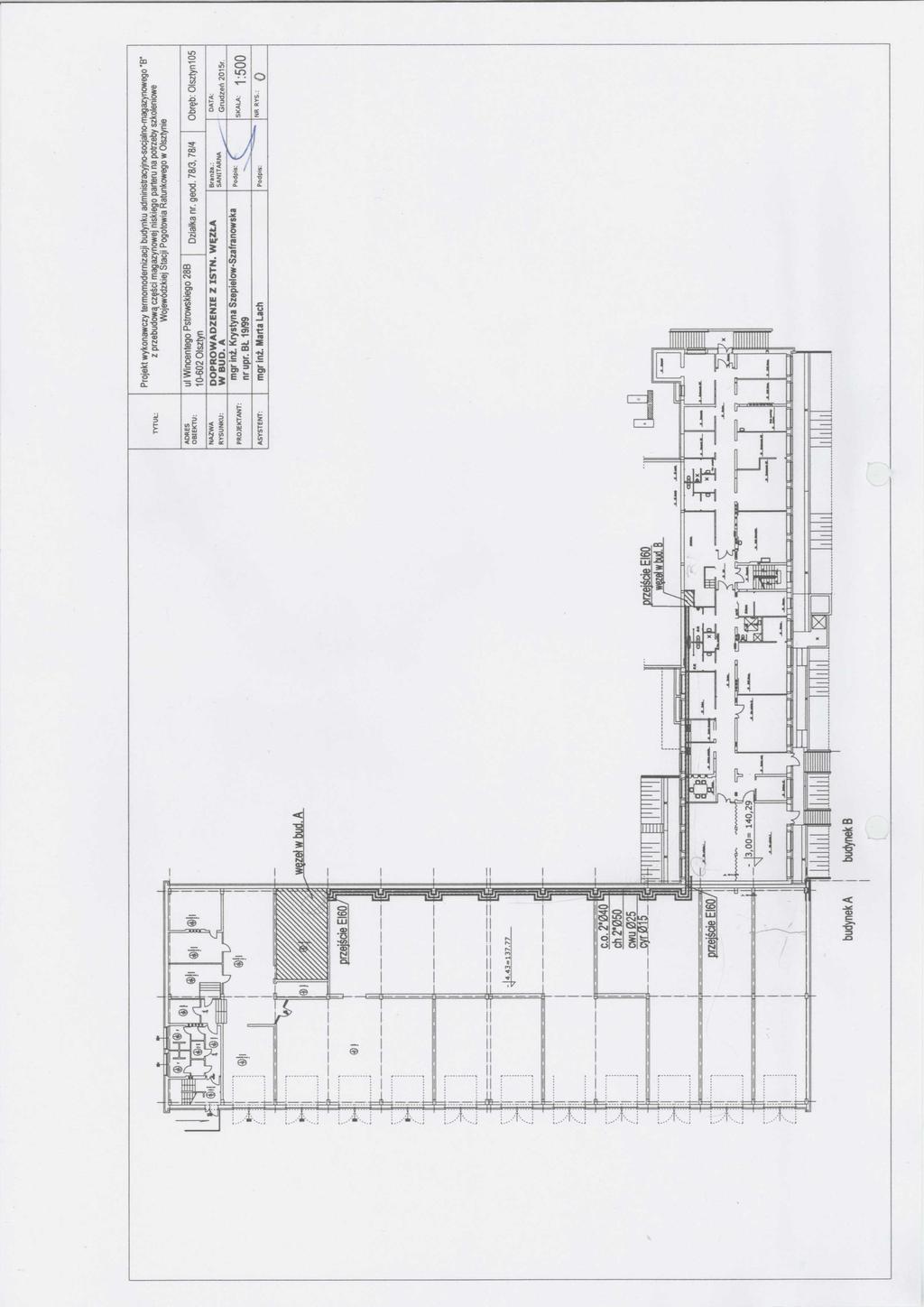

2 ZAWARTOŚĆ OPRACOWANIA Część opisowa: 1. Strona tytułowa 2. Zawartość opracowania 3. Opis techniczny Część graficzna: 1. Doprowadzenie z istn. węzła bud. A skala 1:500 rys. nr 0 2. Rzut niskiego parteru instalacja c.o. skala 1:100 rys. nr 1 3. Rzut parteru instalacja c.o. skala 1:100 rys. nr 2 4. Rozwinięcie instalacji c.o. skala 1:100 rys. nr 3 5. Schemat technologiczny instalacji c.o i c.t. b/s rys. nr 4 6. Schemat technologiczny chłodzenia pasywnego b/s rys. nr 5 2

3 OPIS TECHNICZNY INSTALACJI CENTRALNEGO OGRZEWANIA, CIEPŁA TECHNOLOGICZNEGO I CHŁODU PASYWNEGO TERMOMODERNIZOWANEGO BUDYNKU ADMINISTRACYJNO- SOCJALNO- MAGAZYNOWEGO B Z PRZEBUDOWĄ CZĘŚCI MAGAZYNOWEJ NISKIEGO PARTERU NA POTRZEBY SZKOLENIOWE WOJEWÓDZKIEJ STACJI POGOTOWIA RATUNKOWEGO W OLSZTYNIE I PODSTAWA OPRACOWANIA 1.1. Umowa oraz zlecenie Inwestora, 1.2. Obowiązujące normy i przepisy, 1.3. Projekt architektoniczno-budowlany 1.4. Wizja lokalna II ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt instalacji centralnego ogrzewania i ciepła technologicznego w termomodernizowanym i przebudowywanym budynku administracyjno- socjalno- magazynowym B Wojewódzkiej Stacji Pogotowia Ratunkowego w Olsztynie. W związku ze zmianą sposobu użytkowania budynku oraz z planowanymi pracami termomodernizacyjnymi, zapotrzebowanie cieplne budynku uległo zmianie. Zakres prac instalacyjnych obejmuje wymianę instalacji c.o, doprowadzenie ciepła do central wentylacyjnych. III WEWNĘTRZNA INSTALACJA CENTRALNEGO OGRZEWANIA, CIEPŁA TECHNOLOGICZNEGO I CHŁODU PASYWNEGO 1. Opis ogólny budynku. Stan istniejący. Budynek B będący przedmiotem opracowania składa się z 2 kondygnacji. Istniejąca instalacja wykonana jest z rur stalowych spawanych i z rur miedzianych w sali narad. Istniejące ogrzewanie jest z rozdziałem dolnym w układzie Tichelmana. Przewody są prowadzone głównie po wierzchu ścian, na krótkim odcinku w kanale podpodłogowym. W sali narad oraz w jednym z pomieszczeń biurowych występują grzejniki płytowe, w pozostałych pomieszczeniach- grzejniki wykonane są rur ożebrowanych oraz z rur gładkich. Źródłem ciepła jest kocioł węglowy zlokalizowany w oddzielnym budynku. W pomieszczeniu technicznym na poziomie -3,68 są rozdzielacze, z których jest odejście na instalację c.o. oraz nagrzewnice wentylacyjne. Przewody są zaizolowane wełną mineralną w płaszczu gipsowym. Izolacja jest w wielu miejscach bardzo mocno zniszczona lub nie ma jej w ogóle. Odpowietrzenie instalacji przewodami odpowietrzającymi oraz poprzez naczynko odpowietrzające. Jedynie w sali narad są zamontowane zawory odpowietrzające. 2. Założenia do obliczeń strat ciepła System ogrzewania: Strefa klimatyczna: Obliczeniowa temperatura powietrza zewnętrznego: Obliczeniowa temperatura wody w instalacji c.o.: Zasilanie: 3. Cechy cieplne budynku Sumaryczne zapotrzebowanie ciepła na inst. c.o. Ciśnienie dyspozycyjne Pojemność zładu Przepływ obliczeniowy inst. c.o. Przepływ obliczeniowy inst. c.t. Przepływ obliczeniowy inst. chłodu pasywnego Moc obliczeniowa inst. c.t. Moc obliczeniowa inst. chłodu pasywnego wodny IV -22ºC 50/40ºC pompy ciepła w bud. A 24,30 kw wg rysunku 700 dm3 2,1 m3/h 0,8 m3/h 3,5m3/h 10,2kW 37,2kW 4. Opis instalacji c.t. i chłodzenia pasywnego Czynnikiem grzewczym doprowadzanym do dwóch nagrzewnic będzie woda o parametrach 50/40 C. Doprowadzenie wody do nagrzewnic za pomocą przewodów ze stali czarnej łączonych poprzez spawanie. Przewody należy prowadzić po wierzchu po ścianach i pod stropem, mocować do elementów konstrukcyjnych. Odpowietrzenie przewodów doprowadzających wodę do nagrzewnic za pomocą naczyń odpowietrzających. Chłodzenie tzw. pasywne roztworem glikolu z odwiertów pionowych. Temperatura czynnika chłodzącego 7/17ºC. Doprowadzenie glikolu do chłodnic za pomocą przewodów ze stali czarnej łączonych przez spawanie. Odpowietrzenie przewodów doprowadzających glikol do chłodnic za pomocą naczyń odpowietrzających. Armatura wg p. 10. Izolacja przewodów zgodnie z p. 11. Próba szczelności wg p

4 5. Opis instalacji c.o. Projektuje się wymianę całej instalacji c.o. demontaż istniejących rur, grzejników i armatury, montaż nowych rur, grzejników i armatury zgodnie z nowym podziałem i przeznaczeniem pomieszczeń. Wszystkie elementy pochodzące z demontażu (przewody, grzejniki, zawory termostatyczne z demontowanych grzejników) są własnością Inwestora. Zdemontowane elementy instalacji c.o. (rury, grzejniki, zawory termostatyczne) należy protokolarnie przekazać Inwestorowi. Materiały z rozbiórki (gruz) Wykonawca ma obowiązek zutylizować na swój koszt i przedstawić stosowne dokumenty. Projektuje się ogrzewanie wodne pompowe dwururowe z rozdziałem dolnym o parametrach wody grzewczej 50/40ºC. Projektowana instalacja c.o. podzielona będzie na 4 obwody za pomocą rozdzielacza w pomieszczeniu wydzielonym z pomieszczenia Archiwum w budynku B. Obecne źródło ciepła zostanie wymienione na gruntową pompę ciepła o mocy 30 kw. Pompa ciepła będzie zlokalizowana w pomieszczeniu węzła cieplnego w budynku A. Pompa ciepła wraz z osprzętem została ujęta w odrębnym opracowaniu. W niniejszym opracowaniu ujęto doprowadzenie instalacji do rozdzielacza w budynku A. 6. Prowadzenie przewodów Przewody instalacji centralnego ogrzewania we wszystkich pomieszczeniach poza pomieszczeniem Archiwum (10) należy prowadzić w warstwach posadzkowych z rur grzewczych PE-Xc posiadających barierę tlenową zgodnie z DIN 4726 łączonych na złączki zaciskowe. Przewody te należy zabezpieczyć warstwą izolacji cieplnej z pianki polietylenowej lub poliuretanowej o gr. 6mm. W pomieszczeniu Archiwum (10) przewody prowadzić ponad posadzką. Zasilanie poszczególnych grzejników przewodami dn16x2,25. Przewody należy mocować do ścian lub innych elementów konstrukcyjnych budynku stosując haki, uchwyty lub wsporniki w odstępach uzależnionych od średnicy rur. Kompensację wydłużeń liniowych uzyskano przez zmianę kierunku prowadzenia przewodów. Przejścia przez przegrody budowlane z węzła w bud. A i bud. B wypełnić uszczelnieniem ogniochronnym, np. hilti EI Wytyczne wykonania przejść przez przegrody budowlane W miejscach przejść przewodów przez przegrody nie wolno wykonywać połączeń rur. Przejścia przewodów przez przegrody należy wykonywać w stalowych tulejach ochronnych o średnicy większej o dwie dymensje od rury przewodowej i o długości większej od grubości przegrody o 2 cm przestrzeń pomiędzy zewnętrzną ścianą przewodu a tuleją ochronną należy wypełnić szczeliwem, zapewniającym możliwość osiowego ruchu przewodu, np. ogniochronnym uszczelnieniem hilti lub równoważnym. 8. Elementy grzejne Jako elementy grzejne projektuje się w toaletach grzejniki łazienkowe, a w pozostałych pomieszczeniach grzejniki płytowe z podejściem dolnym ze zintegrowanym zaworem. Do grzejników łazienkowych należy zamontować zawór termostatyczny z głowicą termostatyczną w wykonaniu tzw. antykradzieżowym na zasilaniu i zawór odcinający z kluczem imbusowym na powrocie. W zestawie grzejnika płytowego przewidziany jest ręczny zawór odpowietrzający i zawór termostatyczny, bez głowicy termostatycznej, dlatego do każdego grzejnika należy zamontować głowicę termostatyczną w wykonaniu tzw. antykradzieżowym. Przyłączenie grzejników dolnozasilanych do instalacji należy wykonać za pomocą modułu podłączeniowego kątowego. Podczas montażu grzejników należy przestrzegać wytycznych producenta grzejników. 9. Regulacja hydrauliczna Regulację instalacji c.o. zmierzającą do utrzymania w pomieszczeniu temperatur na założonym poziomie projektuje się za pomocą zaworów termostatycznych z nastawą wstępną i z czujnikiem wbudowanym w wykonaniu biurowym zabezpieczone przed kradzieżą i manipulacją. Projektuje się także zawory równoważące z króćcami pomiarowymi na rozdzielaczu. Projektuje się zawory trójdrogowe, czujniki temperatury wody i czujniki temperatury zewnętrznej podłączone do dwóch regulatorów dwukanałowych z możliwością programowania dobowego i tygodniowego. Instalacja c.o. będzie odpowietrzana w najwyższych punktach przez naczynia odpowietrzające oraz na grzejnikach ręcznymi zaworami odpowietrzającymi. 10. Armatura - odpowietrzenie poprzez odpowietrzniki ręczne na grzejnikach, dodatkowo przez naczynia odpowietrzające w najwyższych punktach instalacji, - zawory termostatyczne z nastawą wstępną, - głowice termostatyczne w wykonaniu biurowym - zawory odcinające: z kluczem imbusowym na gałązce powrotnej z grzejnika łazienkowego, - odcięcie poszczególnych grzejników modułem podłączeniowym kątowym, - zawory równoważące z funkcją zamknięcia przepływu i króćcami pomiarowymi (ustawienie obliczeniowych przepływów), - zawory odcinające dn15-20 kulowe, powyżej grzybkowe, - zawory trójdrogowe z siłownikiem współpracujące z czujnikiem temperatury wody i czujnikiem temperatury zewnętrznej, - odwodnienie zładu poprzez zawory spustowe w węźle cieplnym w budynku A i budynku B, 4

5 - napełnianie zładu w węźle cieplnym w budynku A, - manometry tarczowe dn160 o zakresie 0-1,6MPa, - termometry techniczne proste o zakresie pomiaru 0-100ºC, - filtry siatkowe FS1, - pompy obiegowe do instalacji grzewczej, - pompy obiegowe do instalacji chłodu pasywnego, - czujniki temperatury wody, - czujniki temperatury zewnętrznej, - czujniki temperatury powietrza nawiewanego, - regulatory dwukanałowe z możliwością programowania dobowego i tygodniowego, - rozdzielacze z rur stalowych czarnych. Na instalacji chłodu pasywnego wszystkie pompy i armatura dostosowana do czynnika chłodzącego glikolu. Pompy i zawory trójdrogowe na inst. c.t. wg wytycznych dokumentacji techniczno-ruchowej centrali klimatyzacyjnej. Cała armatura powinna być zamontowana na połączenia rozłączne. 11. Izolacja termiczna i antykorozyjna przewodów Przewody c.o. i c.t. prowadzone w posadzce grubości izolacji 6mm. Przewody c.o. i c.t. prowadzone po wierzchu należy zaizolować pianką PE lub PU w płaszczu PCV. Izolacja o gr. 20mm dla przewodów dn16-20, o gr. 30mm dla przewodów o dn26- dn32, dla przewodów powyżej dn40 mm grubość izolacji równa średnicy rury. Należy stosować piankę PE lub PU o współczynniku przewodzenia ciepła wynoszącym 0,035 W/m2, jeżeli współczynnik jest inny należy skorygować grubość izolacji. Przewody stalowe należy oczyścić, odtłuścić i pomalować dwukrotnie (farbą podkładową i termoodporną). Przewody instalacji chłodu pasywnego izolować izolacją w płaszczu PCV łupkami styropianowymi lub pianką PE lub PU o porach zamkniętych. 12. Próby instalacji Badanie szczelności instalacji należy przeprowadzić przed zabetonowaniem przewodów. W czasie prowadzenia próby szczelności instalacji w stanie zimnym, połączonym z płukaniem zładu, wszystkie zawory przelotowe i grzejnikowe muszą znajdować się w stanie całkowitego otwarcia, zawory termostatyczne powinny mieć nałożone kapturki zamiast głowic termostatycznych. Na 24 godziny przed próbą szczelności instalacja powinna być napełniona i odpowietrzona. Badanie na zimno należy przeprowadzić na ciśnienie próbne 0,4MPa. Po próbie na zimno należy przeprowadzić próbę na gorąco. IV UWAGI KOŃCOWE - Instalację wykonać zgodnie z niniejszym projektem oraz przepisami budowlanymi. - Do obowiązków wykonawcy należy zorganizowanie procesu budowy, z uwzględnieniem zawartych w przepisach zasad bezpieczeństwa i ochrony zdrowia, a w szczególności zapewnić: - objęcie funkcji kierownika budowy przez osobę posiadającą wymagane uprawnienia budowlane, - opracowanie planu bezpieczeństwa i ochrony zdrowia, - wykonanie i odbiór robót budowlanych przez osoby o odpowiednich kwalifikacjach zawodowych. - Wszystkie urządzenia zainstalowane w instalacjach powinny być dopuszczone do obrotu i stosowania w budownictwie zgodnie z art. 10 ustawy,,prawo budowlane z dn r. i Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dn r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U Nr 10) oraz z dn r. (Dz. U. nr 45). - Montaż, próby i rozruch instalacji należy przeprowadzić zgodnie z wymaganiami "Warunki techniczne wykonania i odbioru robót budowlanych" część 2 Instalacje sanitarne i przemysłowe. Opracował: mgr inż. Krystyna Szepielow- Szafranowska, nr upr.: BŁ-19/99 5

6

7

8

9

10

11
