1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl6: G01R 35/04 (54)Zespół stykowy uchwytu stanowisk cechowania i pomiarów liczników energii elektrycznej (43) Zgłoszenie ogłoszono: BUP 07/96 (73) Uprawniony z patentu: Instytut Komputerowych Systemów Automatyki i Pomiarów, Wrocław, PL (45) O udzieleniu patentu ogłoszono: WUP 06/98 (72) Twórca wynalazku: Stefan Wittmann, Wrocław, PL PL B1 (57) Zespół stykowy uchwytu stanowisk cechowania i pomiarów liczników energii elektrycznej zawierający korpus w postaci płyty tylnej zaopatrzonej na swoich końcach w poprzeczne, boczne ściany w których jest osadzona przesuwnie w kierunku do tylnej płyty korpusu, dociskająca płyta oraz jest osadzony obrotowo mim ośrodowy w ałek w sp ółpracu jący z wym ienioną dociskającą płytą, a ponadto w wymienionych bocznych ścianach jest osadzona wychylnie z blokowanym położeniem wzdłużna listwa z napięciowymi stykami, zaś między dociskową płytą a tylną ścianą są umieszczone, przesuwnie wzdłuż tej ściany i blokowane dociskowo, korpusy prądowych styków, w których z kolei są usytuowane przesuwnie, poosiowo prądowe, prętowe styki dociskane do góry sprężynami rozprężnie osadzonymi w tych korpusach, znam ienny tym, ze dielektryczny korpus (12) każdego z napięciowych styków (Sn) jest osadzony przesuwnie, tylko poosiowo w rozciętej, tulejowej obejmie (13), które stanowi zakończenie sprężyny (14) utworzonej z taśmy wygiętej w kształt stylizowanej litery "Ω, a której to sprężyny (14) dalszy odcinek sprężyście obejmuje w poprzek tylną ścianę wzdłużnej listwy (8) i przechodzi na czołową ścianę tej listwy (8) kończąc się na n iej odcinkiem (15), który przy obydwu swoich bokach ma ukształtowane uszy (16) odgięte od płaszczyzny końcowego odcinka (15) sprężyny (14). Fig. 3

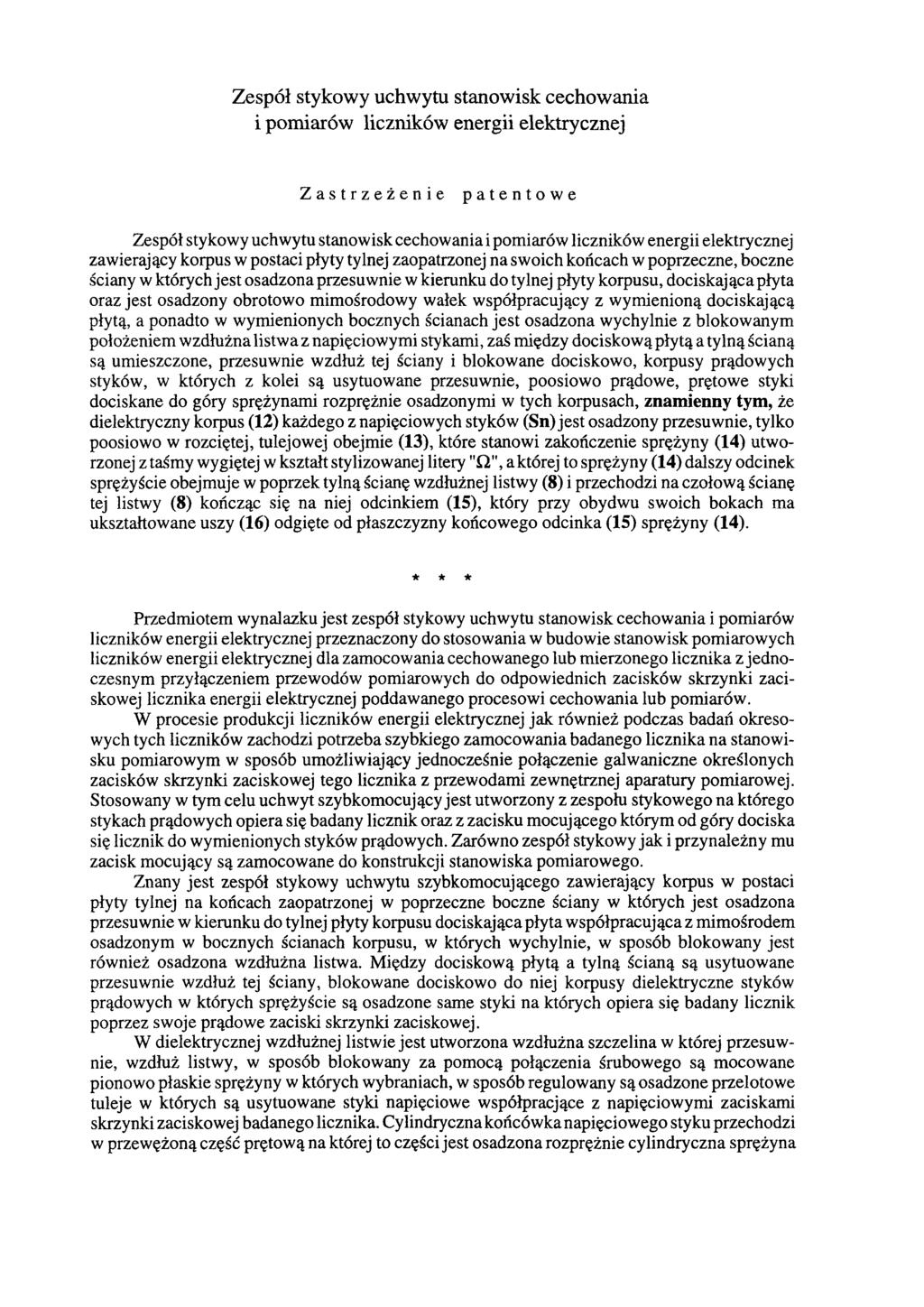

2 Zespół stykowy uchwytu stanowisk cechowania i pomiarów liczników energii elektrycznej Zastrzeżenie patentowe Zespół stykowy uchwytu stanowisk cechowania i pomiarów liczników energii elektrycznej zawierający korpus w postaci płyty tylnej zaopatrzonej na swoich końcach w poprzeczne, boczne ściany w których jest osadzona przesuwnie w kierunku do tylnej płyty korpusu, dociskająca płyta oraz jest osadzony obrotowo mimośrodowy wałek współpracujący z wymienioną dociskającą płytą, a ponadto w wymienionych bocznych ścianach jest osadzona wychylnie z blokowanym położeniem wzdłużna listwa z napięciowymi stykami, zaś między dociskową płytą a tylną ścianą są umieszczone, przesuwnie wzdłuż tej ściany i blokowane dociskowo, korpusy prądowych styków, w których z kolei są usytuowane przesuwnie, poosiowo prądowe, prętowe styki dociskane do góry sprężynami rozprężnie osadzonymi w tych korpusach, znamienny tym, że dielektryczny korpus (12) każdego z napięciowych styków (Sn) jest osadzony przesuwnie, tylko poosiowo w rozciętej, tulejowej obejmie (13), które stanowi zakończenie sprężyny (14) utworzonej z taśmy wygiętej w kształt stylizowanej litery "Ω", a której to sprężyny (14) dalszy odcinek sprężyście obejmuje w poprzek tylną ścianę wzdłużnej listwy (8) i przechodzi na czołową ścianę tej listwy (8) kończąc się na niej odcinkiem (15), który przy obydwu swoich bokach ma ukształtowane uszy (16) odgięte od płaszczyzny końcowego odcinka (15) sprężyny (14). * * * Przedmiotem wynalazku jest zespół stykowy uchwytu stanowisk cechowania i pomiarów liczników energii elektrycznej przeznaczony do stosowania w budowie stanowisk pomiarowych liczników energii elektrycznej dla zamocowania cechowanego lub mierzonego licznika z jednoczesnym przyłączeniem przewodów pomiarowych do odpowiednich zacisków skrzynki zaciskowej licznika energii elektrycznej poddawanego procesowi cechowania lub pomiarów. W procesie produkcji liczników energii elektrycznej jak również podczas badań okresowych tych liczników zachodzi potrzeba szybkiego zamocowania badanego licznika na stanowisku pomiarowym w sposób umożliwiający jednocześnie połączenie galwaniczne określonych zacisków skrzynki zaciskowej tego licznika z przewodami zewnętrznej aparatury pomiarowej. Stosowany w tym celu uchwyt szybkomocujący jest utworzony z zespołu stykowego na którego stykach prądowych opiera się badany licznik oraz z zacisku mocującego którym od góry dociska się licznik do wymienionych styków prądowych. Zarówno zespół stykowy jak i przynależny mu zacisk mocujący są zamocowane do konstrukcji stanowiska pomiarowego. Znany jest zespół stykowy uchwytu szybkomocującego zawierający korpus w postaci płyty tylnej na końcach zaopatrzonej w poprzeczne boczne ściany w których jest osadzona przesuwnie w kierunku do tylnej płyty korpusu dociskająca płyta współpracująca z mimośrodem osadzonym w bocznych ścianach korpusu, w których wychylnie, w sposób blokowany jest również osadzona wzdłużna listwa. Między dociskową płytą a tylną ścianą są usytuowane przesuwnie wzdłuż tej ściany, blokowane dociskowo do niej korpusy dielektryczne styków prądowych w których sprężyście są osadzone same styki na których opiera się badany licznik poprzez swoje prądowe zaciski skrzynki zaciskowej. W dielektrycznej wzdłużnej listwie jest utworzona wzdłużna szczelina w której przesuwnie, wzdłuż listwy, w sposób blokowany za pomocą połączenia śrubowego są mocowane pionowo płaskie sprężyny w których wybraniach, w sposób regulowany są osadzone przelotowe tuleje w których są usytuowane styki napięciowe współpracujące z napięciowymi zaciskami skrzynki zaciskowej badanego licznika. Cylindryczna końcówka napięciowego styku przechodzi w przewężoną część prętową na której to części jest osadzona rozprężnie cylindryczna sprężyna

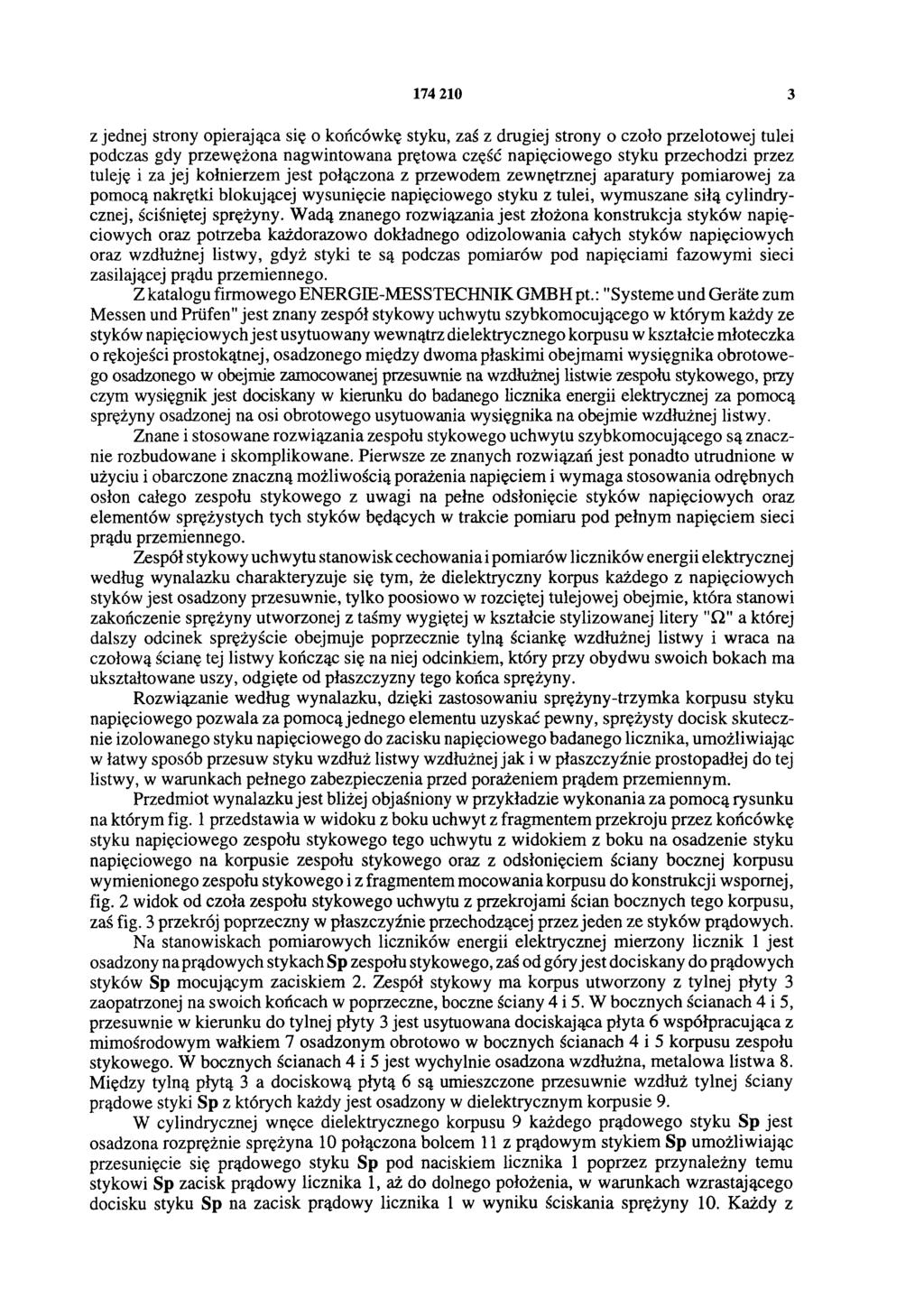

3 z jednej strony opierająca się o końcówkę styku, zaś z drugiej strony o czoło przelotowej tulei podczas gdy przewężona nagwintowana prętowa część napięciowego styku przechodzi przez tuleję i za jej kołnierzem jest połączona z przewodem zewnętrznej aparatury pomiarowej za pomocą nakrętki blokującej wysunięcie napięciowego styku z tulei, wymuszane siłą cylindrycznej, ściśniętej sprężyny. Wadą znanego rozwiązania jest złożona konstrukcja styków napięciowych oraz potrzeba każdorazowo dokładnego odizolowania całych styków napięciowych oraz wzdłużnej listwy, gdyż styki te są podczas pomiarów pod napięciami fazowymi sieci zasilającej prądu przemiennego. Z katalogu firmowego ENERGIE-MESSTECHNIK GMBH pt.: "Systeme und Geräte zum Messen und Prüfen" jest znany zespół stykowy uchwytu szybkomocującego w którym każdy ze styków napięciowych jest usytuowany wewnątrz dielektrycznego korpusu w kształcie młoteczka o rękojeści prostokątnej, osadzonego między dwoma płaskimi obejmami wysięgnika obrotowego osadzonego w obejmie zamocowanej przesuwnie na wzdłużnej listwie zespołu stykowego, przy czym wysięgnik jest dociskany w kierunku do badanego licznika energii elektrycznej za pomocą sprężyny osadzonej na osi obrotowego usytuowania wysięgnika na obejmie wzdłużnej listwy. Znane i stosowane rozwiązania zespołu stykowego uchwytu szybkomocującego są znacznie rozbudowane i skomplikowane. Pierwsze ze znanych rozwiązań jest ponadto utrudnione w użyciu i obarczone znaczną możliwością porażenia napięciem i wymaga stosowania odrębnych osłon całego zespołu stykowego z uwagi na pełne odsłonięcie styków napięciowych oraz elementów sprężystych tych styków będących w trakcie pomiaru pod pełnym napięciem sieci prądu przemiennego. Zespół stykowy uchwytu stanowisk cechowania i pomiarów liczników energii elektrycznej według wynalazku charakteryzuje się tym, że dielektryczny korpus każdego z napięciowych styków jest osadzony przesuwnie, tylko poosiowo w rozciętej tulejowej obejmie, która stanowi zakończenie sprężyny utworzonej z taśmy wygiętej w kształcie stylizowanej litery "Ω" a której dalszy odcinek sprężyście obejmuje poprzecznie tylną ściankę wzdłużnej listwy i wraca na czołową ścianę tej listwy kończąc się na niej odcinkiem, który przy obydwu swoich bokach ma ukształtowane uszy, odgięte od płaszczyzny tego końca sprężyny. Rozwiązanie według wynalazku, dzięki zastosowaniu sprężyny-trzymka korpusu styku napięciowego pozwala za pomocą jednego elementu uzyskać pewny, sprężysty docisk skutecznie izolowanego styku napięciowego do zacisku napięciowego badanego licznika, umożliwiając w łatwy sposób przesuw styku wzdłuż listwy wzdłużnej jak i w płaszczyźnie prostopadłej do tej listwy, w warunkach pełnego zabezpieczenia przed porażeniem prądem przemiennym. Przedmiot wynalazku jest bliżej objaśniony w przykładzie wykonania za pomocą rysunku na którym fig. 1 przedstawia w widoku z boku uchwyt z fragmentem przekroju przez końcówkę styku napięciowego zespołu stykowego tego uchwytu z widokiem z boku na osadzenie styku napięciowego na korpusie zespołu stykowego oraz z odsłonięciem ściany bocznej korpusu wymienionego zespołu stykowego i z fragmentem mocowania korpusu do konstrukcji wspornej, fig. 2 widok od czoła zespołu stykowego uchwytu z przekrojami ścian bocznych tego korpusu, zaś fig. 3 przekrój poprzeczny w płaszczyźnie przechodzącej przez jeden ze styków prądowych. Na stanowiskach pomiarowych liczników energii elektrycznej mierzony licznik 1 jest osadzony na prądowych stykach Sp zespołu stykowego, zaś od góry jest dociskany do prądowych styków Sp mocującym zaciskiem 2. Zespół stykowy ma korpus utworzony z tylnej płyty 3 zaopatrzonej na swoich końcach w poprzeczne, boczne ściany 4 i 5. W bocznych ścianach 4 i 5, przesuwnie w kierunku do tylnej płyty 3 jest usytuowana dociskająca płyta 6 współpracująca z mimośrodowym wałkiem 7 osadzonym obrotowo w bocznych ścianach 4 i 5 korpusu zespołu stykowego. W bocznych ścianach 4 i 5 jest wychylnie osadzona wzdłużna, metalowa listwa 8. Między tylną płytą 3 a dociskową płytą 6 są umieszczone przesuwnie wzdłuż tylnej ściany prądowe styki Sp z których każdy jest osadzony w dielektrycznym korpusie 9. W cylindrycznej wnęce dielektrycznego korpusu 9 każdego prądowego styku Sp jest osadzona rozprężnie sprężyna 10 połączona bolcem 11 z prądowym stykiem Sp umożliwiając przesunięcie się prądowego styku Sp pod naciskiem licznika 1 poprzez przynależny temu stykowi Sp zacisk prądowy licznika 1, aż do dolnego położenia, w warunkach wzrastającego docisku styku Sp na zacisk prądowy licznika 1 w wyniku ściskania sprężyny 10. Każdy z

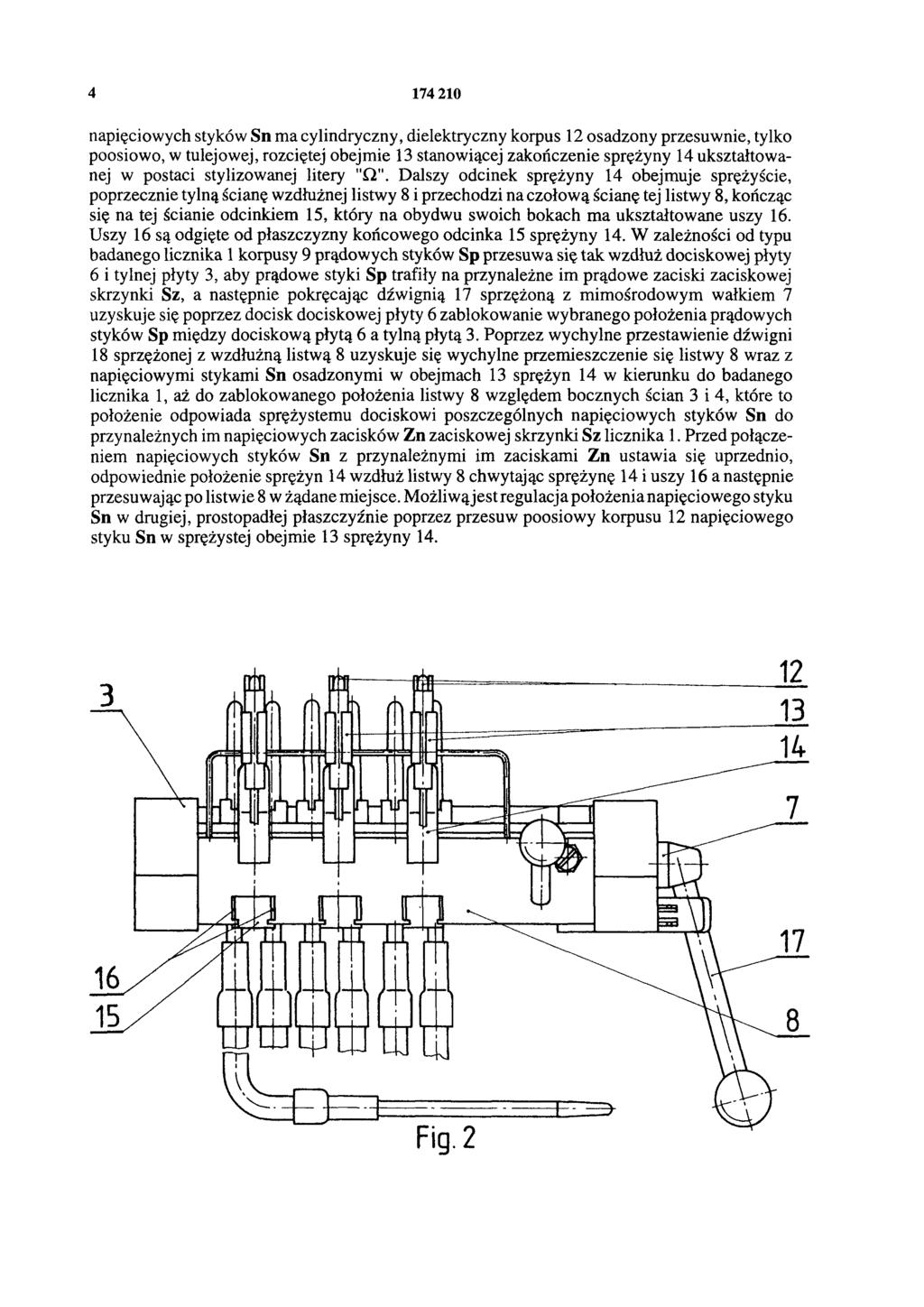

4 napięciowych styków Sn ma cylindryczny, dielektryczny korpus 12 osadzony przesuwnie, tylko poosiowo, w tulejowej, rozciętej obejmie 13 stanowiącej zakończenie sprężyny 14 ukształtowanej w postaci stylizowanej litery "Ω". Dalszy odcinek sprężyny 14 obejmuje sprężyście, poprzecznie tylną ścianę wzdłużnej listwy 8 i przechodzi na czołową ścianę tej listwy 8, kończąc się na tej ścianie odcinkiem 15, który na obydwu swoich bokach ma ukształtowane uszy 16. Uszy 16 są odgięte od płaszczyzny końcowego odcinka 15 sprężyny 14. W zależności od typu badanego licznika 1 korpusy 9 prądowych styków Sp przesuwa się tak wzdłuż dociskowej płyty 6 i tylnej płyty 3, aby prądowe styki Sp trafiły na przynależne im prądowe zaciski zaciskowej skrzynki Sz, a następnie pokręcając dźwignią 17 sprzężoną z mimośrodowym wałkiem 7 uzyskuje się poprzez docisk dociskowej płyty 6 zablokowanie wybranego położenia prądowych styków Sp między dociskową płytą 6 a tylną płytą 3. Poprzez wychylne przestawienie dźwigni 18 sprzężonej z wzdłużną listwą 8 uzyskuje się wychylne przemieszczenie się listwy 8 wraz z napięciowymi stykami Sn osadzonymi w obejmach 13 sprężyn 14 w kierunku do badanego licznika 1, aż do zablokowanego położenia listwy 8 względem bocznych ścian 3 i 4, które to położenie odpowiada sprężystemu dociskowi poszczególnych napięciowych styków Sn do przynależnych im napięciowych zacisków Zn zaciskowej skrzynki Sz licznika 1. Przed połączeniem napięciowych styków Sn z przynależnymi im zaciskami Zn ustawia się uprzednio, odpowiednie położenie sprężyn 14 wzdłuż listwy 8 chwytając sprężynę 14 i uszy 16 a następnie przesuwając po listwie 8 w żądane miejsce. Możliwą jest regulacja położenia napięciowego styku Sn w drugiej, prostopadłej płaszczyźnie poprzez przesuw poosiowy korpusu 12 napięciowego styku Sn w sprężystej obejmie 13 sprężyny 14. Fig. 2

5 Fig. 3

6 Fig. 1 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 2,00 zł
