Nemo D4-Le Rogowski. Miernik parametrów sieci niskiego napięcia, 4 moduły

Transkrypt

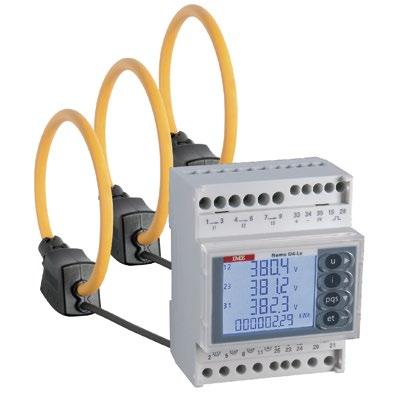

1 emo D4-Le Rogowski Miernik parametrów sieci niskiego napięcia, 4 moduły Zestaw KIT z Cewkami Miernik parametrów sieci + 3 prądowe cewki Do sieci 3-fazowej C (międzyfazowo) Rozpinane cewki Programowalny zakres dodatkowych przekładników T ybór zakresu czujników prądu (cewek ) Pomiar energii - klasa I (miernik + cewki ) yjście Komunikacja RS485 (protokół Modus RTU/TCP lub CET) Korekcja kolejności faz, diagnostyka. ŚIETLCZ Komunikacja Ethernet przez zewnętrzny interfejs. napięcie fazowe i przewodowe, minimalne i maksymalne napięcie fazowe, prąd znamionowy i fazowy, moc maksymalna, częstotliwość, współczynnik mocy, moc fazowa czynna i bierna, maksymalne zapotrzebowanie mocy, energia czynna i bierna pobrana całkowita i częściowa, energia czynna i bierna oddana całkowita, energia czynna - 4 taryfy, czas pracy (godziny i minuty), całkowita zawartość harmonicznych THD i THDI, analiza harmonicznych, współczynnik szczytu crest napięcia i prądu, kąt fazowy pomiędzy prądem a napięciem, kąt fazowy pomiędzy prądami, kąt fazowy pomiędzy napięciami, wyjście lub dwa wejścia. IMPULS RS485 ETHERET 11E 31E 33E L 3-1E 3-2E 3-3E emo D4-Le Rogowski - zestaw KIT z cewkami str. 1

2 model Sieć połączenie diagnostyka poprawnego połączenia faz jednofazowe 3-fazowe symetryczne 3-fazowe niesymetryczne emo d4-le nn wejścia wyświetlacz wyjścia artości znamionowe ejście prądowe napięcie prąd dedykowany przekładnik izolowane T (kt) cewki zakres CT Programowalne przekładnie Ipn ma. kt kct bocznik dokładność E/IEC kl. 1 energia DC Energia czynna pobrana całkowita i częściowa oddana całkowita dokładność E/IEC kl. 1 Energia bierna pobrana całkowita pobrana częściowa oddana całkowita apięcie fazowe i przewodowe fazowy i przewodu neutralnego (obliczony) Prąd przewodu neutralnego (zmierzony) średni fazowy, średni maksymalny Moc średnia i średnia maksymalna fazowa czynna i bierna spółczynnik mocy 3-fazowy 1-fazowy zniekształcenia harmoniczne THD analiza częstotliwość napięcie, prąd, moc dc licznik godzin pracy błąd podłączenia faz TEMPERTUR wyjście impulsy LRM larm + wejście I/o analogowe komunikacja RS232 RS485 Modus rtu RS485 + pamięć Profibus Lonworks M-us acnet Ethernet RS485 + I2E011 do wyboru do wyboru emo D4-Le Rogowski - zestaw KIT z cewkami str. 2

3 Zawartość zestawu 3 cewka 1 emo D4-Le Rogowski Kod Średnica Kod ejście yjście Zasilanie Kod KREMOD4LE080 Ø80mm SR01D080 KREMOD4LE142 Ø142mm SR01D142 komunikacja RS485 KREMOD4LE190 KREMOD4LE080 Ø190mm Ø80mm SR01D190 SR01D cewka Modbus RTU/TCP KREMOD4LE142 Ø142mm SR01D142 komunikacja RS485 KREMOD4LE190 Ø190mm SR01D190 CET C DC Md4421sr Md441sr Kod zamówieniowy cewka ejście yjście Zasilanie KREMOD4LE080 KREMOD4LE142 KREMOD4LE190 KREMOD4LE080 KREMOD4LE142 KREMOD4LE190 Ø80mm Ø142mm Ø190mm Ø80mm Ø142mm Ø190mm komunikacja RS485 Modbus RTU/TCP komunikacja RS485 CET C DC yświetlacz Typ wyświetlacza: podświetlany LCD Podświetlanie: 4 poziomy do wyboru, % utowyłączanie podświetlania po 20s nieużywania przycisków Liczba punktów odczytu: cyfry (wysokość cyfry 12 mm) Jednostki pomiarowe: wyświetlane automatycznie, zgodnie z wprowadzoną przekładnią T i CT Rozdzielczość: automatyczna Punkt dziesiętny: automatyczny Odświeżanie: co 1 sekundę Licznik energii: 8 cyfr yświetlane strony Menu jest podzielone na 4 części, z dostępem przez poszczególne przyciski: u, i, pqs, et. u i pqs et Parametry programowalne Programowanie: poprzez 4 przyciski na panelu przednim Dostęp do programowanie: chroniony hasłem Menu programowanie: podzielone na dwa poziomy Menu programowania Poziom 1 Dostosowanie wyświetlania stron Połączenia Przedział czasu przy obliczaniu średniej mocy/prądu Podświetlenie wyświetlacza Licznik godzin pracy - warunki startu Komunikacja RS485 yjście naliza harmonicznych Poziom 2 Tryb zliczania energii T przekładnia napięciowa i wybór zakresu prądowego Dokładność zgodnie z normą E/IEC Energia czynna Ea kl. 1 Energia bierna Erv kl. 1 apięcie U kl. 0,5 Prąd I kl. 0,5 Moc czynna P kl. 0,5 Moc bierna Qv kl. 1 Moc pozorna Sv kl. 1 Częstotliwość f ± 0,1Hz THD THDu/THDi kl. 1 standardowych 3-fazowych instalacjach, zazwyczaj zależność pomiędzy P, Q i S jest następująca: S= I= P 2 +Q 2 Jest to prawda, gdy brak zniekształceń w prądach. Kiedy prądy zawierają pewne dodatkowe składowe harmoniczne, równanie musi być skorygowane w następujący sposób: S= I= P 2 +Q 2 +D 2 gdzie D oznacza moc odkształconą. LIZ HRMOICZCH *Obliczenie zawartości harmonicznych w sygnale przychodzącym uwzględnia ewentualną obecność inter-harmonicznych, które zazwyczaj występują w cyklicznych przebiegach o charakterze impulsowym (przerywanym). tym przypadku brak jest harmonicznych o częstotliwości będącej wielokrotnością harmonicznej podstawowej, ale występują harmoniczne o częstotliwości pomiędzy dwiema następującymi po sobie wartościami: np.: 50Hz (podstawowa harmoniczna) inter-harmoniczne: 87,5Hz (pomiędzy Hz) lub 112,5Hz (pomiędzy Hz) by przedstawić wyniki w standardowy sposób, zawartość inter-harmonicznych z powyższego przykładu powinna zostać przypisana do najbliższej wielokrotności harmonicznej podstawowej w zakresie Hz, czyli poprawnie do 100Hz (drugiej harmonicznej). emo D4-Le Rogowski - zestaw KIT z cewkami str. 3

4 u i pqs et napięcie fazowe i międzyfazowe prąd fazowy i neutralny moc 3-fazowa, zniekształcenia współczynnik mocy fazowy i 3-fazowy minimalne napięcie fazowe prąd średni fazowy moc fazowa kąt fazowy pomiędzy prądem i napięciem fazowy i 3-fazowy częstotliwość maksymalne napięcie fazowe prąd średni maksymalny fazowy moc średnia Zniekształcenia w harmonicznych napięcia fazowe lub międzyfazowe prąd średni z 3 faz I1+I2+I3 / 3 moc średnia maksymalna licznik godzin pracy LIZ HRMOICZCH* fazowa lub międzyfazowa Zniekształcenia w harmonicznych prądu fazowe Całkowita Energia czynna dodatnia i ujemna spółczynnik szczytu LIZ HRMOICZCH* fazowa Całkowita Energia bierna dodatnia i ujemna KąT ZO pomiędzy napięciami spółczynnik szczytu częściowa energia czynna dodatnia i ujemna KąT fazowy pomiędzy prądami częściowa energia bierna dodatnia i ujemna artość impulsu wejście Połączenie: sieć 1-fazowa oraz 3-fazowa, 3 i 4-przewodowa 3-fazowe napięcie znamionowe U n : (faza-faza/ międzyfazowo) Zakres 3-fazowego napięcia: (faza-faza/ międzyfazowo) 1-fazowe napięcie znamionowe U n : 230 Zakres 1-fazowego napięcia: Zakres przekładni T: 1 10,0 (maksymalne napięcie strony pierwotnej 1200) Podłączenie dedykowanych czujników prądu, cewek Zakres pomiarowy: a zaciskach wyjściowych z cewki panują napięcia rzędu m, ich rozpięcie nie jest niebezpieczne Znamionowy zakres częstotliwości f n : 45-65Hz lub Hz Tolerancja: 45 65Hz (f n 50Hz) Hz (f n 400Hz) Rodzaj pomiaru: wielkości true RMS Zawartość harmonicznych: do 40-tej harmonicznej ( ) Prądowy współczynnik szczytu: 2 Czas startu (zliczania energii): <5s Znamionowe obciążenie od wejść napięciowych: 0,2 (przewód neutralny-faza w stosunku do napięcia znamionowego) Znamionowa obciążalność wejść prądowych: brak rak obwodu magnetycznego pozwala uniknąć poboru mocy z obwodu pomiarowego LICZIK GODZI PRC Obliczanie godzin i minut pracy Początek obliczania: moc lub napięcie aktualnie wybrane apięcie: napięcie fazowe > 20 Moc: Zakres 3-fazowej mocy czynnej Programowana wartość: 0 50%P n P n =Zakres 3-fazowej mocy czynnej = 3-fazowe napięcie znamionowe U n Prąd I n 3 U n = 400 I n = 1 lub 5 P n = = 3464 lub = 692,8 yjścia yjście yjście SO zgodne z E/IEC yjście przekaźnikowe bezpotencjałowe SPST separowane optycznie Parametry styków: 27 DC/C 50m Energia przypisana do wyjścia: czynna lub bierna aga impulsu: 10h(arh) 100h(arh) 1kh(karh) 10kh(kvarh) - 100kh(karh) 1Mh(Marh) 10Mh(Marh) Czas trwania impulsu: ms MOC ŚREDI ielkości: moc czynna Obliczanie: średnia dla wybranego interwału czasowego Czas uśredniania: 5/8/10/15/20/30/60 min. Przedział czasu uśredniania: jednakowy dla wszystkich wielkości. emo D4-Le Rogowski - zestaw KIT z cewkami str. 4
