1 Kontrola zużycia energii w każdym momencie POMIARY I ICH WIZUALIZACJA ZA POMOCĄ E COMMUNICATION

2 Kontrola. Wizualizacja. Analiza. Kontroluj zużycie energii gdziekolwiek jesteś Po co mierzyć energię? Pomiar jest podstawą wszelakich badań diagnostycznych. Poprzez monitorowanie zużycia energii można osiągnąć oszczędności rzędu 8 do %. Podejmując odpowiednie kroki, można zoptymalizować pobór energii, a tym samym mieć wpływ na zmniejszenie zanieczyszczenia środowiska. Wymagania dotyczące zużycia energii w budynkach komercyjnych będą nakłaniać do stosowania kontroli zużycia energii elektrycznej (łącznie z wizualizacją) przez każdy większy odbiornik lub grupę odbiorników (np.: ogrzewanie, klimatyzacja, ogrzewanie wody, oświetlenie, itp.). Rozwiązania firmy Legrand Poza analizatorami sieci, urządzeniami kontrolno-pomiarowymi oraz wyłącznikami DPX posiadającymi funkcje pomiarowe, Legrand poszerza swoją ofertę o oprogramowanie e communication służące do wizualizacji informacji o zużyciu energii, szczegółów na temat zakłóceń w sieci, wyższych harmonicznych, itd. Instalacja złożona z 3 liczników energii oraz miernika parametrów sieci (analizatora) Potencjalne oszczędności dla zespołu pomieszczeń biurowych o łącznej powierzchni 600 m, ogrzewanych elektrycznie. ROCZNE OSZCZĘDNOŚCI 800 Zwrot kosztów maksymalnie po miesiącach ROCZNE OSZCZĘDNOŚCI Odpowiednik emisji 300 kg CO CO odpowiadające wszystkim gazom zanieczyszczającym (CO, metan, węgiel monoksydowy, gazy fluorowane) Dane prezentowane wyłącznie w celach informacyjnych.

3 > ANALIZATOR WEWNĄTRZ ROZDZIELNICY NA WSPORNIKU TH35 > ANALIZATOR NA DRZWIACH LUB PŁYCIE FRONTOWEJ ROZDZIELNICY > WIZUALIZACJA POMIARÓW W DOWOLNYM MIEJSCU > WIZUALIZACJA LOKALNA ORAZ ZDALNA ipad, Archos, itp. tablety wyposażone w przeglądarkę internetową Pomiar jest prezentowany poprzez dedykowane oprogramowanie, zainstalowane na komputerze PC, podłączonym do sieci internet E pomiar na urządzeniu przenośnym Wizualizacja pomiarów z analizatorów EMDX 3 realizowana za pomocą panelu połączonego do sieci internet przy użyciu serwera sieciowego. E pomiar na ekranie komputera Zdalna wizualizacja wyników pomiarów z rozdzielnic niskiego napięcia usytuowanych w grupie budynków. Jeden adres IP przypada na jedną grupę urządzeń pomiarowych. Pomiar, wizualizacja w czasie rzeczywistym oraz rejestracja zużycia energii.

4 Wielofunkcyjne mierniki parametrów sieci EMDX 3 Gama produktów dostosowana do Twoich wymagań w zakresie pomiaru, analizy oraz wizualizacji. Urządzenia o wysokiej precyzji z kompletnymi funkcjami komunikacyjnymi Dzięki nowej gamie urządzeń możesz: Analizować zużycie oraz zredukować opłaty za energię Znaleźć słabe punkty i niesymetryczne obciążenia w sieci Sprawdzić i udokumentować jakość dostarczanej energii Stworzyć sieć pomiarową dla kompletnej instalacji Stworzyć system monitoringu kosztów dla różnego typu użytkowników EMDX 3 Przegląd urządzeń z wyjściem impulsowym z interfejsem komunikacyjnym RS Access Premium Moduł temperaturowy Moduł Ethernet Indywidualny pomiar harmonicznych do 63-ej Pomiar THD do 5-ej ( do 63-ej) Komunikacja RS 485 Wyjście impulsowe Dwie taryfy Pomiar: U, V, I, energii, mocy, THD Alarmy użytkownika

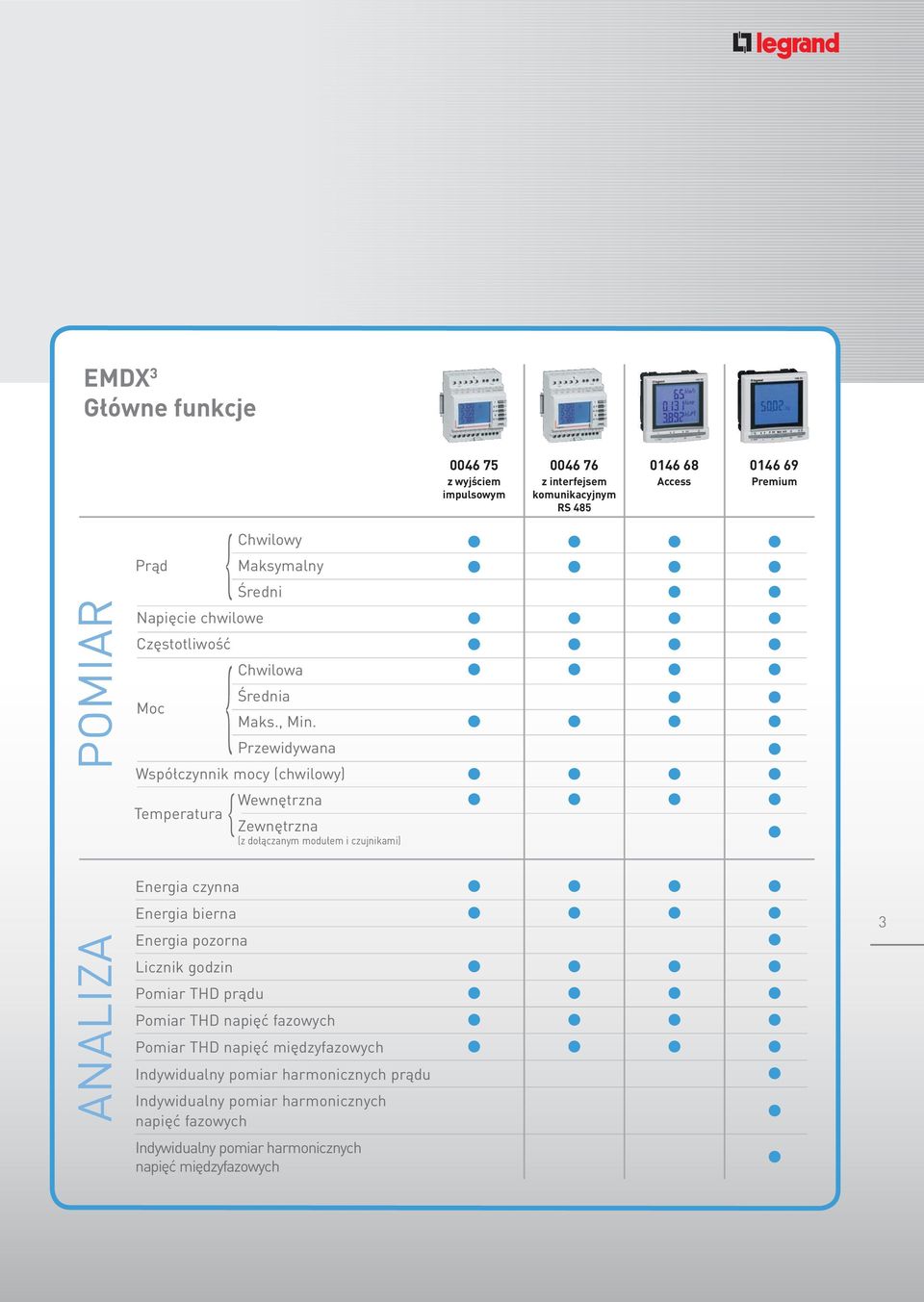

5 EMDX 3 Główne funkcje z wyjściem impulsowym z interfejsem komunikacyjnym RS Access Premium POMIAR Chwilowy Prąd Maksymalny Średni Napięcie chwilowe Częstotliwość Chwilowa Średnia Moc Maks., Min. Przewidywana Współczynnik mocy (chwilowy) Wewnętrzna Temperatura Zewnętrzna (z dołączanym modułem i czujnikami) ANALIZA Energia czynna Energia bierna Energia pozorna Licznik godzin Pomiar THD prądu Pomiar THD napięć fazowych Pomiar THD napięć międzyfazowych Indywidualny pomiar harmonicznych prądu Indywidualny pomiar harmonicznych napięć fazowych Indywidualny pomiar harmonicznych napięć międzyfazowych 3

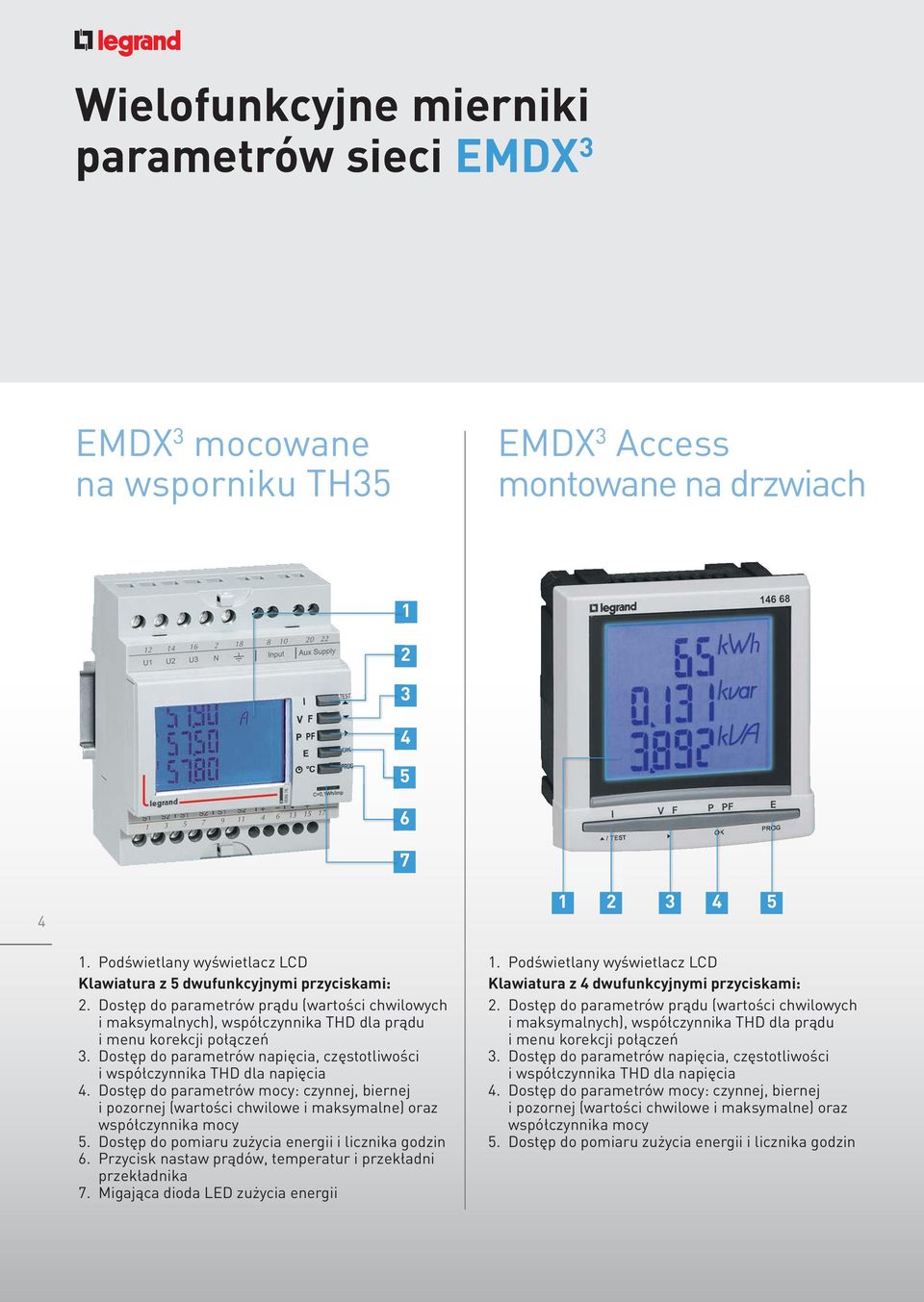

6 Wielofunkcyjne mierniki parametrów sieci EMDX 3 EMDX 3 mocowane na wsporniku TH35 EMDX 3 Access montowane na drzwiach Podświetlany wyświetlacz LCD Klawiatura z 5 dwufunkcyjnymi przyciskami:. Dostęp do parametrów prądu (wartości chwilowych i maksymalnych), współczynnika THD dla prądu i menu korekcji połączeń 3. Dostęp do parametrów napięcia, częstotliwości i współczynnika THD dla napięcia 4. Dostęp do parametrów mocy: czynnej, biernej i pozornej (wartości chwilowe i maksymalne) oraz współczynnika mocy 5. Dostęp do pomiaru zużycia energii i licznika godzin 6. Przycisk nastaw prądów, temperatur i przekładni przekładnika 7. Migająca dioda LED zużycia energii. Podświetlany wyświetlacz LCD Klawiatura z 4 dwufunkcyjnymi przyciskami:. Dostęp do parametrów prądu (wartości chwilowych i maksymalnych), współczynnika THD dla prądu i menu korekcji połączeń 3. Dostęp do parametrów napięcia, częstotliwości i współczynnika THD dla napięcia 4. Dostęp do parametrów mocy: czynnej, biernej i pozornej (wartości chwilowe i maksymalne) oraz współczynnika mocy 5. Dostęp do pomiaru zużycia energii i licznika godzin

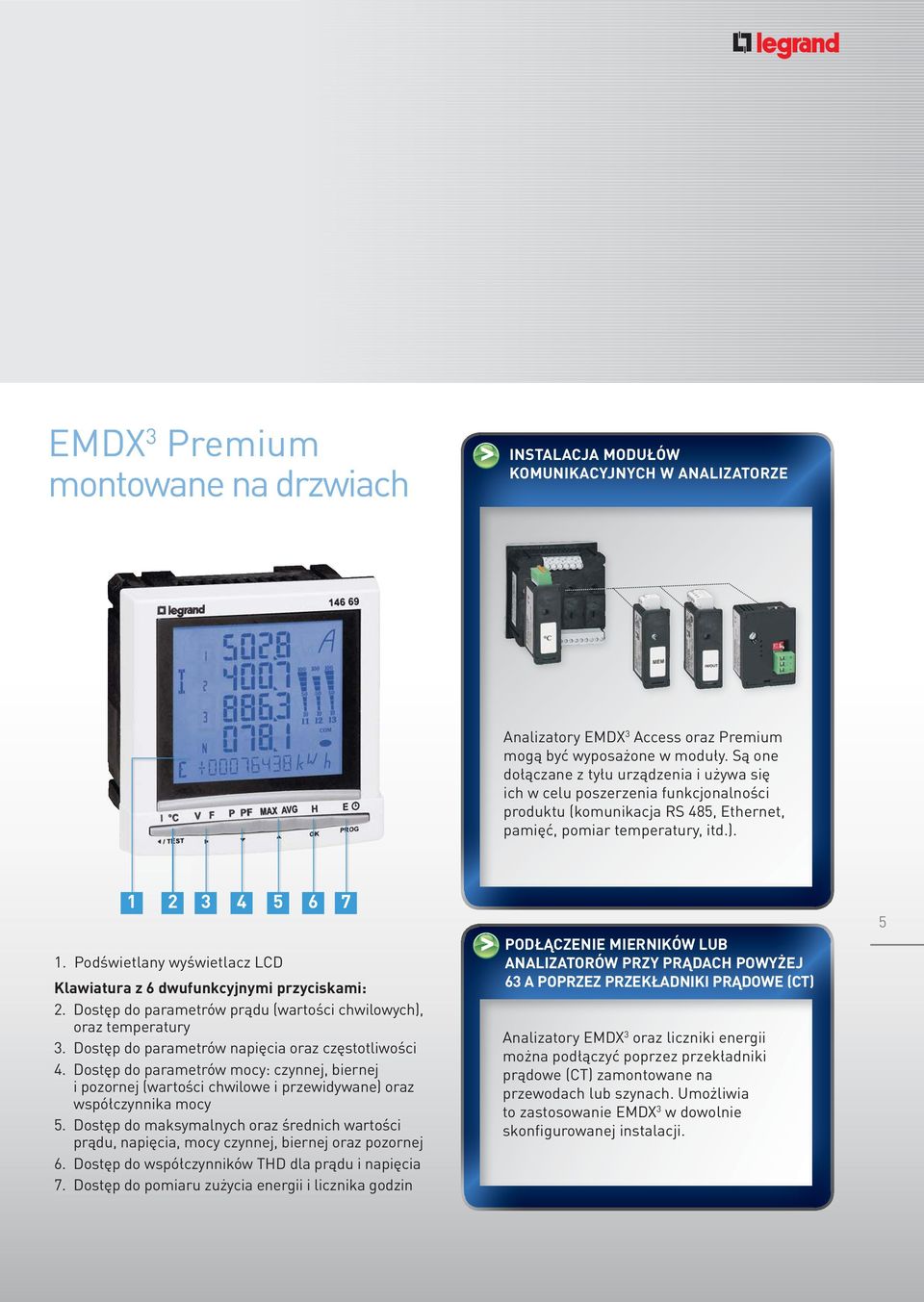

7 EMDX 3 Premium montowane na drzwiach > INSTALACJA MODUŁÓW KOMUNIKACYJNYCH W ANALIZATORZE Analizatory EMDX 3 Access oraz Premium mogą być wyposażone w moduły. Są one dołączane z tyłu urządzenia i używa się ich w celu poszerzenia funkcjonalności produktu (komunikacja RS 485, Ethernet, pamięć, pomiar temperatury, itd.) Podświetlany wyświetlacz LCD Klawiatura z 6 dwufunkcyjnymi przyciskami:. Dostęp do parametrów prądu (wartości chwilowych), oraz temperatury 3. Dostęp do parametrów napięcia oraz częstotliwości 4. Dostęp do parametrów mocy: czynnej, biernej i pozornej (wartości chwilowe i przewidywane) oraz współczynnika mocy 5. Dostęp do maksymalnych oraz średnich wartości prądu, napięcia, mocy czynnej, biernej oraz pozornej 6. Dostęp do współczynników THD dla prądu i napięcia 7. Dostęp do pomiaru zużycia energii i licznika godzin > PODŁĄCZENIE MIERNIKÓW LUB ANALIZATORÓW PRZY PRĄDACH POWYŻEJ 63 A POPRZEZ PRZEKŁADNIKI PRĄDOWE (CT) Analizatory EMDX 3 oraz liczniki energii można podłączyć poprzez przekładniki prądowe (CT) zamontowane na przewodach lub szynach. Umożliwia to zastosowanie EMDX 3 w dowolnie skonfigurowanej instalacji. 5

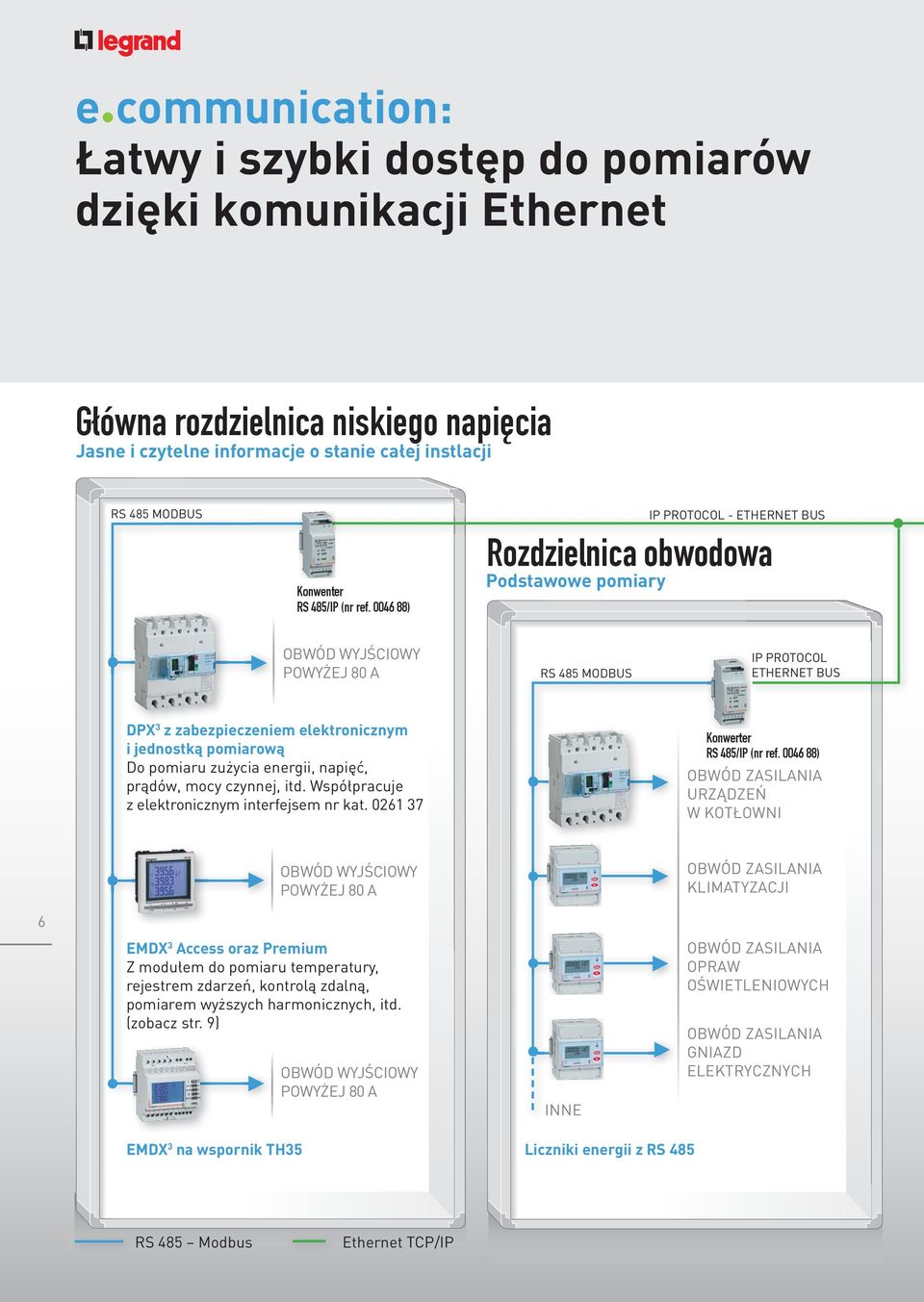

8 e communication: Łatwy i szybki dostęp do pomiarów dzięki komunikacji Ethernet Główna rozdzielnica niskiego napięcia Jasne i czytelne informacje o stanie całej instlacji RS 485 MODBUS Konwenter RS 485/IP (nr ref ) IP PROTOCOL - ETHERNET BUS Rozdzielnica obwodowa Podstawowe pomiary OBWÓD WYJŚCIOWY POWYŻEJ 80 A RS 485 MODBUS IP PROTOCOL ETHERNET BUS DPX 3 z zabezpieczeniem elektronicznym i jednostką pomiarową Do pomiaru zużycia energii, napięć, prądów, mocy czynnej, itd. Współpracuje z elektronicznym interfejsem nr kat Konwerter RS 485/IP (nr ref ) OBWÓD ZASILANIA URZĄDZEŃ W KOTŁOWNI 6 OBWÓD WYJŚCIOWY POWYŻEJ 80 A EMDX 3 Access oraz Premium Z modułem do pomiaru temperatury, rejestrem zdarzeń, kontrolą zdalną, pomiarem wyższych harmonicznych, itd. (zobacz str. 9) OBWÓD WYJŚCIOWY POWYŻEJ 80 A INNE OBWÓD ZASILANIA KLIMATYZACJI OBWÓD ZASILANIA OPRAW OŚWIETLENIOWYCH OBWÓD ZASILANIA GNIAZD ELEKTRYCZNYCH EMDX 3 na wspornik TH35 Liczniki energii z RS 485 RS 485 Modbus Ethernet TCP/IP

9 Dostępne od kwietnia 0 > GLOBALNA WIZUALIZACJA Z SERWERA MODUŁOWEGO Serwer sieciowy Nr kat /79 Umożliwia wizualizację zużycia energii na wszystkich typach urządzeń, wyposażonych w przeglądarkę internetową (PC, smartfon, TV, tablety np. ipad, Archos, itp.). ipad, Archos, itp. tablety komputerowe wyposażone w przeglądarkę internetową e communication Zużycie energii przez urządzenia jest wyświetlane, poprzez serwer sieciowy, na każdym dowolnym rodzaju urządzeń (PC, smartfon, TV, tablet komputerowy, itp.) podłączonych do sieci, aby kontrolować wszystkie parametry instalacji: zużycie energii, wyższe harmoniczne, napięcia, itp. Dostępne od kwietnia 0 Oprogramowanie pomiarowe, dedykowane Nr kat /89 Do wizualizacji lub analizy pomiarów na komputerze PC. > WIZUALIZACJA e communication Pomiary z analizatorów sieci lub jednostek kontrolnopomiarowych (zużycie energii, wyższe harmoniczne, napięcia, itp.) są wizualizowane, przez dedykowane oprogramowanie, na komputerze PC podłączonym do sieci internet. 7

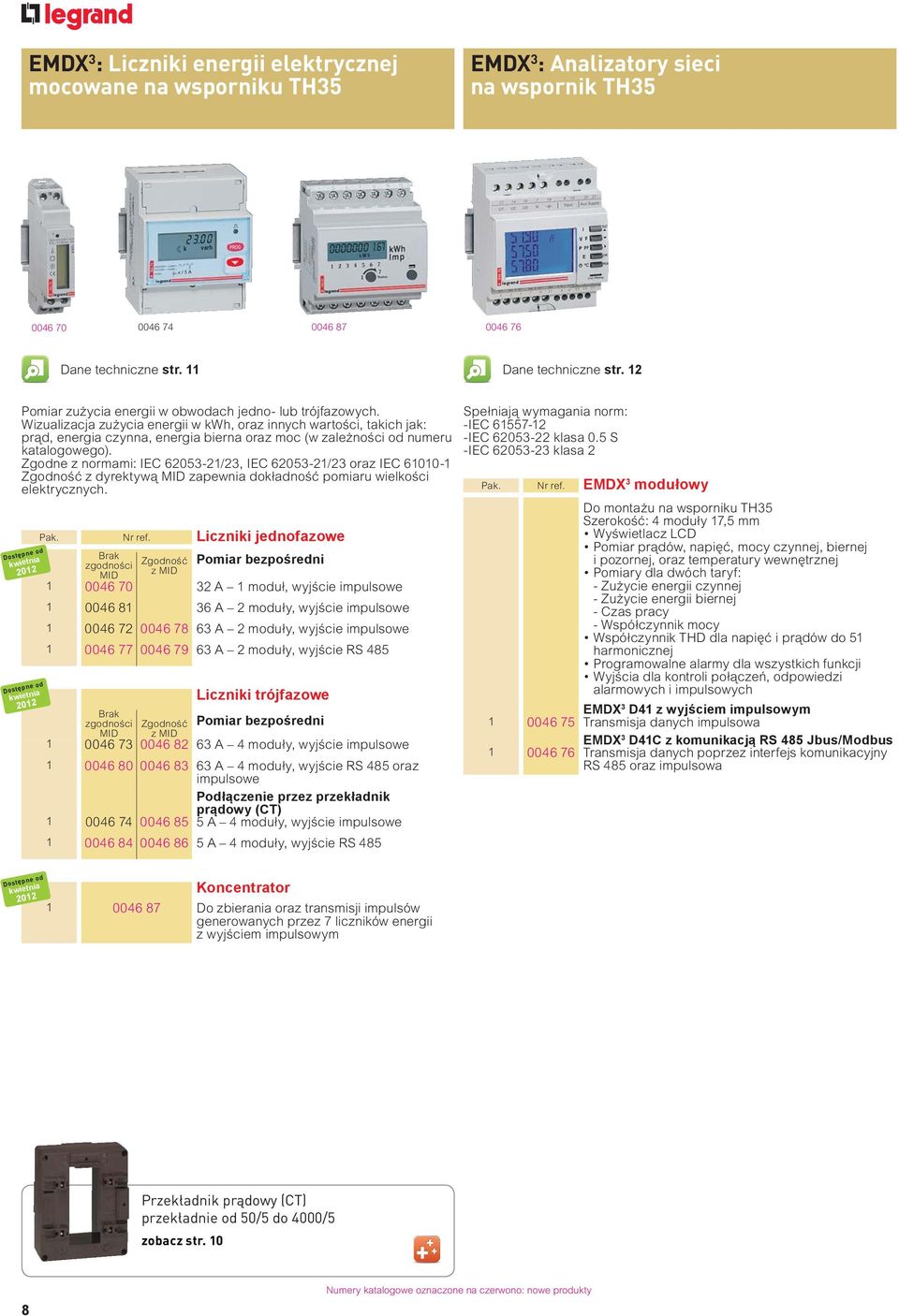

10 EMDX 3 : Liczniki energii elektrycznej mocowane na wsporniku TH35 EMDX 3 : Analizatory sieci na wspornik TH Dane techniczne str. Dane techniczne str. Pomiar zużycia energii w obwodach jedno- lub trójfazowych. Wizualizacja zużycia energii w kwh, oraz innych wartości, takich jak: prąd, energia czynna, energia bierna oraz moc (w zależności od numeru katalogowego). Zgodne z normami: IEC 6053-/3, IEC 6053-/3 oraz IEC 600- Zgodność z dyrektywą MID zapewnia dokładność pomiaru wielkości elektrycznych. Dostępne od kwietnia 0 Dostępne od kwietnia 0 Pak. Nr ref. Liczniki jednofazowe Brak zgodności Zgodność Pomiar bezpośredni MID z MID A moduł, wyjście impulsowe A moduły, wyjście impulsowe A moduły, wyjście impulsowe A moduły, wyjście RS 485 Liczniki trójfazowe Brak zgodności Zgodność Pomiar bezpośredni MID z MID A 4 moduły, wyjście impulsowe A 4 moduły, wyjście RS 485 oraz impulsowe Podłączenie przez przekładnik prądowy (CT) A 4 moduły, wyjście impulsowe A 4 moduły, wyjście RS 485 Spełniają wymagania norm: -IEC IEC klasa 0.5 S -IEC klasa Pak. Nr ref. EMDX 3 modułowy Do montażu na wsporniku TH35 Szerokość: 4 moduły 7,5 mm Wyświetlacz LCD Pomiar prądów, napięć, mocy czynnej, biernej i pozornej, oraz temperatury wewnętrznej Pomiary dla dwóch taryf: - Zużycie energii czynnej - Zużycie energii biernej - Czas pracy - Współczynnik mocy Współczynnik THD dla napięć i prądów do 5 harmonicznej Programowalne alarmy dla wszystkich funkcji Wyjścia dla kontroli połączeń, odpowiedzi alarmowych i impulsowych EMDX 3 D4 z wyjściem impulsowym Transmisja danych impulsowa EMDX 3 D4C z komunikacją RS 485 Jbus/Modbus Transmisja danych poprzez interfejs komunikacyjny RS 485 oraz impulsowa Dostępne od kwietnia 0 Koncentrator Do zbierania oraz transmisji impulsów generowanych przez 7 liczników energii z wyjściem impulsowym Przekładnik prądowy (CT) przekładnie od 50/5 do 4000/5 zobacz str. 0 8 Numery katalogowe oznaczone na czerwono: nowe produkty

11 EMDX³: Analizatory sieci Access oraz Premium do montażu na drzwiach lub panelach przednich Dane techniczne str. Spełniają wymagania norm: -IEC IEC klasa 0.5 S -IEC klasa Pak. Nr ref. EMDX³ S96 Access Wielofunkcyjny miernik parametrów sieci Do montażu na drzwiach lub panelach czołowych Wymiary: 96 x 96 x 60 mm Wyświetlacz LCD Pomiar prądów, napięć, mocy czynnej, biernej i pozornej, temperatury wewnętrznej oraz współczynnika mocy Pomiar: - Energii czynnej zużytej lub oddanej - Energii biernej zużytej lub oddanej -Czasu pracy -Impulsów Współczynnik THD dla napięć i prądów do 5-ej harmonicznej Programowalne alarmy dla wszystkich funkcji Może być wyposażony dodatkowe moduły Moduły do EMDX 3 S96 Access Moduł komunikacyjny RS 485 protokół JBUS/MODBUS Moduł wyjścia programowalnego Może być przypisany jako odpowiedź impulsowa, odpowiedź alarmowa lub kontrola połączeń EMDX 3 S96A Premium Wielofunkcyjny miernik parametrów sieci Do montażu na drzwiach lub panelach przednich Wymiary: 96 x 96 x 60 mm Wyświetlacz LCD Pomiar prądów, napięć, mocy czynnej, biernej i pozornej, temperatury wewnętrznej oraz współczynnika mocy Pomiar: - Energii czynnej zużytej lub oddanej - Energii biernej zużytej lub oddanej - Czasu pracy - Impulsów Indywidualne harmoniczne do 63 Programowalne alarmy dla wszystkich funkcji Może być wyposażony w 4 dodatkowe moduły Dostępne od kwietnia 0 Pak. Nr ref. EMDX³ S96A Premium (ciąg dalszy) Moduły do EMDX 3 S96A Premium Moduł komunikacyjny RS 485 Protokół JBUS/MODBUS Moduł komunikacyjny Ethernet: MODBUS/TCP lub JBUS/MODBUS RTU na TCP Moduł komunikacyjny Ethernet z bramką RS 485 Protokół: MODBUS/TCP lub JBUS/MODBUS RTU na TCP. Możliwość podłączenia od do 47 urządzeń JBUS/MODBUS Moduł pamięci Zapamiętywanie wartości mocy czynnej i biernej przez 6 dni, ostatnich 0 alarmów oraz średnich wartości napięć i częstotliwości przez maks. 60 dni Moduł wejścia/ wyjścia Maksymalnie może być podłączone do 3 modułów, czyli 6 wejść/6 wyjść Moduł temperaturowy Wskazania wewnętrznej temperatury oraz możliwość podłączenia 3 czujników do pomiaru temperatury na zewnątrz Komunikacja i nadzór Serwery sieciowe Umożliwiają zdalny podgląd wartości zebranych przez analizatory sieci i liczniki energii, przez przeglądarkę internetową na ekranie komputera PC, smartfonu, tabletów komputerowych, takich jak ipad, Archos, itp Do 3 punktów pomiarowych (analizatorów lub liczników energii) Dla dowolnej liczby punktów pomiarowych (analizatorów lub liczników energii) Konwerter IP Konwersja RS 485 na Ethernet w celu adaptacji podłączenia analizatorów sieci i liczników energii do sieci Ethernet Oprogramowanie Legrand dedykowane do wizualizacji pomiarów Do wizualizacji wyników pomiarów zebranych z liczników energii oraz analizatorów sieci (na PC podłączonego do sieci) Dla 3 punktów pomiarowych (dostarczane na płycie CD) Dla nieograniczonej liczby punktów pomiarowych (dostarczane na płycie CD) Numery katalogowe oznaczone na czerwono: nowe produkty 9

12 Przekładniki prądowe CT Przekładniki prądowe CT n Przekładniki prądowe (CT) Dane techniczne Stopień ochrony: IP 0 Częstotliwość pracy: 50/60 Hz Pak. Nr ref. Przekładniki prądowe CT jednofazowe Stosowane z amperomierzami, licznikami lub analizatorami sieci. Umożliwiają uzyskanie prądu od 0 do 5 A po stronie wtórnej, proporcjonalnie do wartości prądu po stronie pierwotnej. Do montażu na płytach/panelach, szynach DIN EN 6075 Nr ref /34/36, lub szynach prądowych Strona wtórna połączona przez zaciski. Klasa dokładności % Dla szyn miedzianych 6 x,5 mm i kabli ø mm przekładnia wyjście (VA) /5, /5, /5 5,5 Dla szyn miedzianych 0,5 x,5 mm i 30 x 0,5 mm oraz kabli ø 3 mm /5 Dla szyn prądowych 40,5 x 0,5 mm i kabli ø 35 mm /5 Dla szyn miedzianych 65 x 3 mm / / /5 0 Dla szyn miedzianych 84 x 34 mm /5 5 Dla szyn miedzianych 7 x 38 mm / /5 0 Dla szyn miedzianych 7 x 54 mm / /5 50 Przekładniki prądowe CT trójfazowe Dla trzech szyn miedzianych 0,5 x 5,5 mm przekładnia wyjście (VA) /5 3 Dla trzech szyn miedzianych 35 x 5,5 mm /5 4 Wymiary: jednofazowe Nr ref.: /34/36 dla szyn prądowych 6 x,5 mm i kabli ø mm. Montaż na szynie DIN EN ,5 65 Nr ref.: dla szyn prądowych 0,5 x,5 i 30 x 0,5 mm oraz kabli ø 3 mm. Nr ref.: dla szyn prądowych 40,5 x 0,5 mm oraz kabli ø 35 mm. Montaż na szynie DIN EN 6075 lub na płycie/panelu. Nr ref. A B C D Ø Miejsca montażu na płycie/panelu x x 45 Nr ref.: /77/78 dla szyn prądowych 65 x 3 mm. Nr ref.: dla szyn prądowych 84 x 34 mm. Montaż na szynie. D D Nr ref. A B C D /77/ Nr ref.: /46 dla szyn prądowych 7 x 38 mm. Nr ref.: i dla szyn prądowych 7 x 54 mm. Montaż na szynie. B A A B C 45 A 87 C 60 B Nr ref. A B / / trójfazowe Nr ref.: dla trzech szyn prądowych 0,5 x 5,5 mm. Nr ref.: dla trzech szyn prądowych 35 x 5,5 mm. Montaż na szynie. 56 C A 37 9 B Nr ref. A B C , ,5 30 Określenie maksymalnej odległości pomiędzy przekładnikiem prądowym a miernikiem Nr ref. Maks. moc przekładnika Pobór mocy przez miernik (W) Maks. straty pojemnościowe (VA) Maks. odległość między przekładnikiem a miernikiem (m) Przyłączalność Przyłączalność Przyłączalność,5 mm 4 mm 6 mm ,5 0,5 0,75,8,7 3, ,5 0,5 4,9 7, 0, ,5,5 6, 8, ,5 3,5 8,5,4 8, ,5 0,5 5, 7,8 5, ,5 0,5 5,5 37,3 54, ,5,5 8 40,8 59, / ,5 4,5 35,3 5,5 75, ,5 9,5 47,4 69,3 0, ,5 49,5 0,4 75,8 56,7 0

13 EDMX³: Analizatory sieci na wspornik TH35 n Dane techniczne Mierniki jednofazowe nr ref.: /7/77/78/79/8 Wyświetlacz LCD: 7 cyfr Rozdzielczość: 0, kwh Maksymalne wskazanie: 99999,9 kwh Dioda sygnalizacyjna LED: Wh/impuls (Nr. ref : 0,5 Wh/impuls) Klasa dokładności: (EN 6053-) Napięcie znamionowe Un: V Częstotliwość znamionowa: Hz Wyjście impulsowe: impuls/ 0 Wh (Nr ref : impulsy/0 Wh) Mierniki trójfazowe nr ref.: /74/80/8/83/84/85/86 Wyświetlacz LCD: 8 cyfr Rozdzielczość: 0,0 kwh () Maksymalne wskazanie: 99999,9 kwh () Dioda sygnalizacyjna LED: 0, Wh/impuls lub Wh/impuls Klasa dokładności dla energii czynnej: (EN 6053-) Klasa dokładności dla energii biernej: (EN ) Napięcie znamionowe Un: - jednofazowe:30-40 V - trójfazowe:30(400)-40(45) V Zakres pracy (EN 6053-, EN ): - jednofazowo:0-54 V - trójfazowo:0(90)-54(440) V. Wyjście impulsowe: impuls/0 Wh. Nr kat Liczba modułów Połączenie Bezpośrednie Przez przekładnik prądowy Jednofazowe Trójfazowe Prąd maksymalny 3 A 36 A 63 A 63 A 63 A 63 A 63 A 63 A 63 A 63 A 5A (CT) 5A (CT) 5A (CT) 5A (CT) Analiza i pomiar Całkowita energia czynna Komunikacja Całkowita energia bierna Częściowa energia czynna (reset) Częściowa energia bierna (reset) Moc czynna Moc bierna Moc pozorna Prąd Napięcie Częstotliwość Współczynnik mocy Czas pracy Zgodność z dyrektywą MID Średnia moc czynna Wartość maksymalna średniej mocy czynnej Podwójna taryfa Wyjście impulsowe Interfejs RS 485 Warunki pracy Temperatura zalecana 3 C +/- C Temperatura pracy -0 do -0 do +45 C -5 do +55 C +55 C Temperatura magazynowania -40 do -5 do +70 C -5 do +70 C +70 C Pobór mocy 8 VA 4 VA na fazę VA na fazę Straty mocy 6,5 W 6 W 4 W n Interfejs komunikacji sieciowej IP Liczniki energii z wyjściem impulsowymi Licznik energii z RS 485 Koncentrator nr ref łączy do 7 analizatorów sieci z wyjściem impuslowym RS Modbus Konwerter RS 485/IP Nr ref Sieć Ethernet TCP/IP () Dla mierników o pomiarze bezpośrednim Przy połączeniu przez przekładnik rozdzielczość oraz maksymalne wskazanie zależą od przekładni tego przekładnika

14 EMDX³: Analizatory sieci n Dane techniczne Nr ref / Połączenie Zaciski do pomiaru prądu 4 mm 6 mm 6 mm Inne zaciski,5 mm,5 mm,5 mm Stopień ochrony Osłona przednia IP 5 IP 5 IP 5 Obudowa IP 0 IP 30 IP 30 Waga 05/5 g 400 g 400 g Wyświetlacz Podświetlany LCD Podświetlany LCD Podświetlany LCD Pomiary 3P+N, 3P, P, P+N 3P+N, 3P, P, P+N 3P+N, 3P, P, P+N Pomiar napięcia Pomiar prądu Pomiar mocy Pomiar częstotliwości Zasilanie obwodów pomocniczych Bezpośredni Przez przekładnik napięciowy Międzyfazowo 50 do 50 VA 50 do 500 VA 8 do 700 VA Fazowo 8 do 300 VA 8 do 89 VA do 404 VA Strona pierwotna kv Strona wtórna , 00, 0, 5, 0, 73, 90 VA Stałe przeciążenie między fazami 760 VA 800 VA 760 VA Odświeżanie s s s Przez przekładnik prądowy Strona pierwotna 5 do 9999 A 9999 A 9995 A Strona wtórna 5 A 5 A or 5 A Minimalne wskazanie 5 ma 5 ma 0 ma Pobór mocy < 0,6 VA < 0,6 VA < 0,3 VA Zakres pomiarowy 0 do 9999 A do ka 0 do ka Stałe przeciążenie 6 A 6 A 0 A Okresowe przeciążenie 60 A/ s - 0 A/0,5 s 0 In/ s 0 In/ s Odświeżanie s s s Max. CT x PT Zakres pomiarowy 0 do 9999 kw/kvar/kva 0 do MW/Mvar/MVA 0 do 8000 MW/Mvar/MVA Odświeżanie s s s Zakres pomiarowy 45,0 do 65,0 Hz 45,0 do 65,0 Hz 45,0 do 65,0 Hz Odświeżanie s s s 50/60 Hz 00 do 77 VA ±5% 0 do 400 VA ±0% 0 do 400 VA ±0% DC - 0 do 350 V= ±0% 0 do 350 V= ±0% Pobór mocy < 5 VA < 0 VA < 0 VA Temperatura pracy -0 C do +55 C -0 C do +55 C -0 C do +55 C Temperatura magazynowania -0 C do +70 C -0 C do +85 C -0 C do +85 C n Wymiary montażowe nr ref /69 n Montaż na drzwiach nr ref / ,8-0, ,8-0, n Montaż modułów nr ref /69

15 n Sposoby połączeń Sieć trójfazowa, niesymetryczna (3 lub 4 przewodowa) (3 przewodowa) I I I3 S S S S S S V V V3 VN AUX I I I3 S S S S S S V V V3 VN AUX I I I3 S S S S S S V V V3 VN AUX S S S L (R) L (S) L3 (T) N S S L (R) L (S) L3 (T) S S L (R) L (S) L3 (T) Sieć trójfazowa, symetryczna (3 lub 4 przewodowa) Sieć jednofazowa ( przewodowa) Sieć dwufazowa ( przewodowa) I I I3 S S S S S S V V V3 VN AUX I I I3 S S S S S S V V V3 VN AUX I I I3 S S S S S S V V V3 VN AUX S L (R) L (S) S L (R) N S L (R) L (S) L3 (T) N. Zasilanie obwodów pomocniczych: IEC/EC V AC/0 350 V DC/ 48 V DC. Bezpiecznik: 0.5 A gg / BS 88 A gg / 0.5 A klasa CC n Interfejs komunikacji sieciowej IP Sieć Ethernet TCP/IP Serwer modułowynr ref /79 Analizator sieci nr ref z modułem bramki komunikacyjnej RS 485/Ethernet nr ref konwerter RS 485/Ethernet nr ref RS485 Modbus Analizator sieci nr ref z modułem komunikacyjnym RS 485 nr ref RS485 Modbus Analizator sieci modułowy z RS 485 z modułem komunikacyjnym RS 485 nr ref Analizator sieci modułowy z RS 485 nr ref Analizator sieci modułowy z RS 485 nr ref Główna rozdzielnica niskiego napięcia Rozdzielnica obwodowa 3
