Nemo SX. karta produktu modułu pomiarowego do współpracy z przekładnikami prądowymi (CT) Nr referencyjny: SXMMT5. Biuro Techniczno-Handlowe PRO-MAC

Transkrypt

1 Nemo SX Biuro Techniczno-Handlowe PRO-MAC ul. Bema 55, Łódź tel /681/698, fax: karta produktu modułu pomiarowego do współpracy z przekładnikami prądowymi (CT) Nr referencyjny: SXMMT5 1. OPIS 3. WYMIARY Powyższy osprzęt służy do budowy systemu Nemo SX. Moduł pomiarowy (SXMMT5) ma za zadanie mierzyć podstawowe wielkości elektryczne w sieciach jedno- i trójfazowych. Wejście prądowe jest przeznaczone do podłączenia zacisków strony wtórnej przekładników prądowych /5A. 2. opis ogólny Zakres zastosowania SXMMT5 jest wielofunkcyjnym modułem pomiarowym parametrów elektrycznych. Pomiar jest dokonywany pośrednio czyli przez 5A przekładniki prądowe. Przekładniki nie są dostarczane wraz modułem. Wymiary Szerokość jednego modułu DIN 17,8 mm Prąd znamionowy 5A poprzez przekładniki prądowe /5A Maksymalny dopuszczalny prąd 1,2 I n Napięcie wejściowe U nll V AC (faza-faza) U nln V AC (faza-ziemia) Częstotliwość f n =50/60Hz 45-55Hz dla sieci 50Hz 55-65Hz dla sieci 60Hz Nemo SX karta modułu pomiarowego do współpracy z przekładnikami prądowymi (CT) str. 1

2 4. INSTALACJA Montaż Montaż na szynie TH zgodnie z EN/IEC lub DIN35 Dozwolone pozycje pracy: Pionowa Pozioma Do góry nogami Przodem do góry Dopuszczalne przekroje przewodów przyłączeniowych: Zaciski CT Przewód miedziany Bez tulejki W tulejce Drut 1x0,5mm 2 do 2,5 mm 2 Linka 1x0,5mm 2 do 2,5 mm 2 1x0,5mm 2 do 2,5 mm 2 Podłączenie Moduł jest zasilany z 12V DC poprzez moduł zasilający SXAA230. Istnieją dwa sposoby podłączenia modułu pomiarowego SXMMT5 z modułem zasilającym SXAA230: Za pomocą kabla komunikacyjnego (nr. ref. SXAC250/500/1000) podłączonego do dolnych portów Zaciski napięciowe Przewód miedziany Bez tulejki W tulejce Drut 1x0,5mm 2 do 2,5 mm 2 Linka 1x0,5mm 2 do 2,5 mm 2 1x0,5mm 2 do 2,5 mm 2 Schematy połączeń za pomocą szyny szyny komunikacyjnej (nr. ref. SXAR18/24/36) podłączonej do modułu za pomocą konektorów umieszczonych w tylnej części modułu Sieć 1-fazowa (1N-1E) Zaciski śrubowe głębokość 8 mm usunięcie izolacji na długości 8 mm Siła dokręcenia oraz rekomendowane narzędzia do użycia: dla zacisków CT 1Nm śrubokręt płaski szerokość 4mm dla zacisków napięciowych 0,5 Nm śrubokręt płaski szerokość 3,5 mm do założenia modułu na szynę, należy używać śrubokręta o szerokości 5.5 mm. Sieć 3-fazowa 3-przewodowa (3-3E) Sieć 3-fazowa 4-przewodowa (3N-3E) Nemo SX karta modułu pomiarowego do współpracy z przekładnikami prądowymi (CT) str. 2

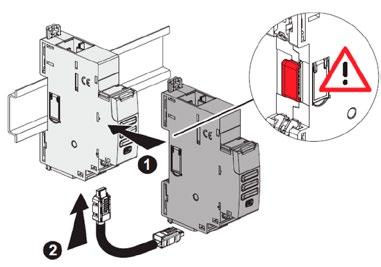

3 Pozycja zacisków dla wejść prądowych CT Poprzez szynę komunikacyjną (nr. ref. SXAR18/24/36) Szyna umożliwia komunikację pomiędzy poszczególnymi modułami systemu Nemo SX. Ten typ połączenia jest rekomendowany przy montażu kilku modułów Nemo SX na tej samej szynie TH35. Konfiguracja modułu Dla modułu pomiarowego SXMMT5 istnieje możliwość konfiguracji następujących parametrów: kierunek przepływu prądu typ sieci (jednofazowa, trójfazowa) przekładnia prądowa dla przekładników. Konfigurację przeprowadza się poprzez oprogramowanie IME lub poprzez minikonfigurator (nr ref. SXV01) Komunikacja modułu z systemem Nemo SX Poprzez kable komunikacyjne (nr ref. SXAC250/500/1000) Przy montażu modułów komunikacyjnych na szynie SXAR18/24/36 konieczne jest usunięcie plastikowej osłonki z tylnej części modułu. Kable umożliwiają transmisję danych pomiędzy poszczególnymi modułami systemu Nemo SX. Stosować je należy w przypadku rozmieszczenia modułów Nemo SX w odległych miejscach w rozdzielnicy. Dla tego typu podłączenia plastikowa osłona umieszczona w tylnej części modułu nie może być zdjęta. Nemo SX karta modułu pomiarowego do współpracy z przekładnikami prądowymi (CT) str. 3

4 W przypadku wystąpienia modułów Nemo SX w dwóch lub więcej rzędach w rozdzielnicy należy użyć miksu połączeń szyny komunikacyjnej (nr ref SXAR18/24/36) oraz kabla komunikacyjnego (nr ref. SXAC250/500/1000). Poniżej rysunki pokazujące przykładowy układ połączeń. 5. CHARAKTERYSTYKA OGÓLNA modułu SXMMT5 Oznaczenia bloku do podłączenia zacisków napięciowych Rozdzielczość pomiaru Automatyczna regulacja rozdzielczości cyfr dziesiętnych i jako funkcji stosunku przekładni prądowej przekładników prądowych (kta 1 ) 1 kta = zewnętrzny współczynnik CT (na przykład 800A / 5A, kta = 160). Czas odświeżenia: 1,1 s Zakres pomiarowy przekładników Prąd pierwotny maksymalny CT: 32 ka Maksymalna przekładnia przekładników prądowych kta = 6400 Dioda pomiarowa Urządzenie jest wyposażone w diodę pomiarową, informującą o konsumpcji energii elektrycznej poprzez opomiarowany obwód. Każde zaświecenie diody informuje o konsumpcji na poziomie 0,2 Wh. Nemo SX karta modułu pomiarowego do współpracy z przekładnikami prądowymi (CT) str. 4

5 Przycisk przedni Przycisk znajdujący się na panelu przednim ma kilka funkcji: daje informację o statusie pracy modułu. Mierzone wielkości oraz klasy dokładności: Natężenie prądu (klasa 0,5) I 1, I 2, I 3, I N Napięcie (klasa 0,5) międzyfazowe U 12, U 23, U 13 fazowe U 1N, U 2N, U 3N Częstotliwość (klasa 0,1) Moc moc chwilowa czynna całkowita i fazowa (klasa 0,5) moc chwilowa bierna całkowita i fazowa (klasa 2) moc chwilowa pozorna całkowita i fazowa (klasa 0,5) Współczynnik mocy (klasa 1) Energia Energia czynna całkowita i fazowa, pobrana/ oddana (klasa 0,5) Energia bierna całkowita i fazowa, pobrana oddana (klasa 2) możliwe stany do odczytania z przycisku Kolor Led Stan Znaczenie Wolne miganie Błąd (np. błąd adresowania) Szybkie miganie - czerwony Świecenie ciągłe (wciśnij przycisk na dłużej niż 20 sek.) Reset całkowity Wolne miganie System jest w czasie pracy. Poczekaj aż zielony dioda powróci do normalnej pracy. pomarańczowy Szybkie miganie (wciśnij przycisk na 10 sek.) Świecenie ciągłe Moduł jest w stanie Stand-by (żadne czynności zdalne i komunikacyjne nie są możliwe) System pracuje poprawnie Wolne miganie - Szybkie miganie Update oprogramowania w toku Świecenie ciągłe - THD (klasa 5) napięcia THD U 12, U 23, U 13, U 1N, U 2N, U 3N prądy THD I 1, I 2, I 3 Harmoniczne dla prądu i napięcia do 15 rzędu Napięcie izolacji 400 V Wytrzymałość na przebicie: Wejścia napięciowe i prądowe Wytrzymałość na przebicie napięciem AC: 1 min 3 kv Wytrzymałość na przebicie impulsem napięciowym: 1,2/50 µs: 6 kv Stopień zanieczyszczeń: 2 zgodnie z EN Kategoria przepięć: III Wytrzymałość diaelektryczna: 2500 V Materiał wykonania: Samogasnący poliwęglan Odporność na ogień i ciepło zgodnie z EN Temperatura: użytkowania: -25 C-+70 C składowania: -40 C-+70 C Stopień ochrony: Stopień ochrony zacisków przed dotykiem bezpośrednim: IP2X zgodnie z EN Stopień ochrony dla zacisków przyłączeniowych przed kurzem i wodą: IP20 zgodnie z EN Stopień ochrony dla panelu przedniego przed kurzem i wodą: IP40 zgodnie z EN Waga urządzeń: 0,070 kg Pobór energii przez moduł: wartość przy napięciu 12V DC 36,6 ma 0,391 W Nemo SX karta modułu pomiarowego do współpracy z przekładnikami prądowymi (CT) str. 5

6 Funkcja zdjęcia obciążenia Pozwala na automatyczne zdjęcie obciążenia w przypadku przekroczenia umownego progu poboru mocy lub prądu. Funkcja jest możliwa do zastosowania w przypadku użycia modułu kontrolnego (nr ref. SXMOC1) z ustawionym przełącznikiem DIP na pozycję 0000 oraz z jednym z modułów pomiarowych (nr ref. SXMM63, SXMT63, SXMMT5). Do wprowadzenia ustawień, konieczne jest użycie oprogramowania Nemo SX Configurator (dostępny online, nieodpłatnie). Procedura konfiguracji: 1. Należy nadać ten sam adres Modbus dla modułu pomiarowego i modułu kontrolnego. 2. Podłączyć komputer do systemu Nemo SX za pomocą kabla microusb. 3. W oprogramowaniu Nemo SX Configuration należy ustawić następujące parametry: - treshold: (próg) wartość mocy czynnej wyrażonej w kw po przekroczeniu, której procedura wystartuje - hysteresis: (histereza) wartość procentowa przekroczenia, przy której odłączony obwód zostanie przywrócony (wartość domyślna 5%) - alarm delay: (opóźnienie alarmu, wartość domyślna 1s, zakres s) Podczas aktywacji alarmu jest to czas pomiędzy przekroczeniem progu zadanego a wartością histerezy. Podczas deaktywacji alarmu jest to czas pomiędzy osiągnięciem wartości histerezy a czasem deaktywacji alarmu. Dodatkowe ustawienia w opcjach modułu kontrolnego: - relay normal state: (stan normalnej pracy przekaźników) otwarte NO lub zamknięte NC - relay activation: (tryb aktywacji) impulsowe lub ciągłe - relay activation time (s): (czas aktywacji styku dla metody impulsowej) czas zmiany stanu położenia styku (wartość domyślna to 1s, wartość maksymalna 32767s) - activation Delay: (opóźnienie aktywacji) czas, po którym od uzyskania stanu alarmowego moduł kontrolny zrzuci obciążenie (wartość domyślna 0s, wartość maksymalna 32767s). Poniżej wykres przedstawiający schemat zadziałania zdjęcia obciążenia. Nemo SX karta modułu pomiarowego do współpracy z przekładnikami prądowymi (CT) str. 6
