1 SRIA 7 SRIA 7 kwh jednofazowy z wielofunkcyjnym x0 Typ (32)A - szerokość 1 modułu Zgodność z N i N Wyświetlacz wskazuje całkowite zużycie energii, częściowe zużycie (ta wartość jest resetowalna), chwilowe: moc, napięcie, prąd Licznik siedmiocyfrowy z podświetlanym Klasa dokładności: 1/B Łatwy w obsłudze poprzez jeden przycisk Klasa ochrony II Wyjście impulsowe dla zdalnego zarządzania energią; interfejs SO (otwarty kolektor) zgodnie z DIN w celu połączenia licznika energii z centralnym systemem monitoringu / zarządzania Obudowa z możliwością plombowania zacisków dostępna w ramach akcesoriów Małe rozmiary Do montażu na szynę DIN 35 mm (N 60715) Dostępne wersje zgodne z MID (tylko 50 Hz) Prąd znamionowy 5 A (maks. 32 A) Jednofazowy 230 V AC Tylko kwh Szerokość 17.5 mm Prąd znamionowy 5 A (maks. 32 A) Jednofazowy 230 V AC kwh + chwilowe W, V & A Szerokość 17.5 mm * 0.01 kwh dla odczytów kwh i 0.1 kwh dla odczytów kwh Wymiary patrz str. 17 Specyfikacja Prąd znamionowy/maks. pomiar prądu A 5/32 5/32 Minimalny prąd pomiarowy A Zakres prądu (w klasie dokładności) A Maksymalny prąd szczytowy A 960 (10 ms) 960 (10 ms) Napięcie zasilania (i pomiarowe) (U N ) V AC Zakres napięcia zasilania ( )U N ( )U N Częstotliwość Hz Moc znamionowa W < 0.4 < 0.4 Wyświetlacz (wys. cyfry 5 mm) Licznik siedmiocyfrowy bez podświetlanego wyświetlacza LCD Licznik siedmiocyfrowy z podświetlanym Maks./min. wskazania licznika kwh /0.01* /0.01* Liczba impulsów diody świecącej kwh Otwarty kolektor - specyfikacja wyjścia (SO+/SO ) Napięcie zewnętrzne zasilania V DC Maks. prąd łączeniowy ma Maks. upływność energii przy 30 V/25 C μa Liczba impulsów na kwh Długość impulsu ms Wewnętrzna rezystancja szeregowa Ω Maks. długość przewodu przy 30 V/20 ma m Dane ogólne Klasa dokładności 1/B 1/B Temperatura pracy (w klasie dokładności) C Klasa ochrony II II Stopień ochrony: obudowa/zaciski IP 50/IP 20 IP 50/IP 20 Certyfikaty i dopuszczenia (wg typu) 1

2 SRIA 7 SRIA 7 kwh trójfazowy z wielofunkcyjnym wyświetlaczem LCD Typ (65)A - Pojedyncza i podwójna taryfa Typ (6)A - Przekładnik prądowy do 1500 A Zgodność z N i N Wyświetlacz wskazuje całkowite zużycie energii, częściowe zużycie (ta wartość jest resetowalna), chwilowe: moc na fazę bądź na 3 fazy, napięcie na fazę, prąd na fazę RROR-Wyświetlacz błędu, w razie utraty fazy lub zamiany faz Licznik siedmiocyfrowy z podświetlanym Klasa dokładności: 1/B Łatwy w obsłudze dzięki dwóm przyciskom sterowania Wyświetlacz LCD można przeczytać dwa razy w ciągu 10 dni od utraty napięcia Klasa ochrony II Wyjście impulsowe dla zdalnego zarządzania energią; interfejs SO (otwarty kolektor) zgodnie z DIN w celu połączenia licznika energii z centralnym systemem monitoringu / zarządzania Obudowa z możliwością plombowania zacisków dostępna w ramach akcesoriów Do montażu na szynę DIN 35 mm (N 60715) Dostępne wersje zgodne z MID (tylko 50 Hz) x2 Prąd znamionowy 10 A (maks. 65 A) 3-fazowy Pojedyncza i podwójna taryfa (dzień i noc) Szerokość 70 mm x0 Prąd znamionowy 5 A (maks. 6 A) 3-fazowy Używany z przekładnikiem prądowym do 1500 A 14 wybieranych współczynników przekładnika prądowego* Szerokość 70 mm * Przekładnia przekładnika prądowego: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5, 1500:5. ** 0.01 kwh dla odczytów kwh i 0.1 kwh dla odczytów kwh ** 0.1 kwh dla odczytów kwh i 1 kwh dla odczytów kwh Wymiary patrz str. 17 R T1,T2 = Przekaźnik czasowy do przełączania taryf * Przekładnia przekładnika prądowego / F = 250 ma T Specyfikacja Prąd znamionowy/maks. pomiar prądu A 10/65 5/6 Minimalny prąd pomiarowy A Zakres prądu (w klasie dokładności) A Maksymalny prąd szczytowy A 1950 (10 ms) 180 (10 ms) Napięcie zasilania (i pomiarowe) (U N ) V AC 3 x x 230 Zakres napięcia zasilania ( )U N ( )U N Częstotliwość Hz Moc znamionowa na fazę W < 1.5 < 1.5 Wyświetlacz (wys. cyfry 6 mm) Licznik siedmiocyfrowy z podświetlanym Maks./min. wskazania licznika kwh /0.01** /0.1*** Liczba impulsów diody świecącej kwh Otwarty kolektor - specyfikacja wyjścia (SO+/SO ) Napięcie zewnętrzne zasilania V DC Maks. prąd łączeniowy ma Maks. upływność energii przy 30 V/25 C μa Liczba impulsów na kwh Długość impulsu ms Wewnętrzna rezystancja szeregowa Ω Maks. długość przewodu przy 30 V/20 ma m Dane ogólne Klasa dokładności 1/B 1/B Temperatura otoczenia C Klasa ochrony II II Stopień ochrony: obudowa/zaciski IP 50/IP 20 IP 50/IP 20 Certyfikaty i dopuszczenia (wg typu) 2

3 SRIA 7 SRIA 7 kwh jednofazowy z mechanicznym wyświetlaczem Typ (25)A - szerokość 2 modułów Typ (32)A - szerokość 1 modułu Typ (65)A - szerokość 2 modułów Zgodność z N i N Certyfikowany przez PTB (Physikalisch - Technischen Bundesanstalt) Klasa dokładności 1/B Klasa ochrony II Wyjście impulsowe dla zdalnego zarządzania energią; interfejs SO (otwarty kolektor) zgodnie z DIN w celu połączenia licznika energii z centralnym systemem monitoringu / zarządzania Obudowa z możliwością plombowania zacisków dostępna w ramach akcesoriów Małe rozmiary Do montażu na szynę DIN 35 mm (N 60715) Dostępne wersje zgodne z MID (tylko 50 Hz) x x0 Prąd znamionowy 10 A (maks. 25 A) Jednofazowy 230 V AC Szerokość 35 mm Prąd znamionowy 5 A (maks. 32 A) Jednofazowy 230 V AC Szerokość 17.5 mm Prąd znamionowy 10 A (maks. 65 A) Jednofazowy 230 V AC Szerokość 35 mm Wymiary patrz str. 17 Specyfikacja Prąd znamionowy/maks. pomiar prądu A 10/25 5/32 10/65 Minimalny prąd pomiarowy A Zakres prądu (w klasie dokładności) A Maksymalny prąd szczytowy A 750 (10 ms) 960 (10 ms) 1950 (10 ms) Napięcie zasilania (i pomiarowe) (U N ) V AC Zakres napięcia zasilania ( )U N ( )U N ( )U N Częstotliwość Hz Moc znamionowa W < 0.5 < 0.4 < 0.5 Wyświetlacz (wys. cyfry 4 mm) licznik: 6-cyfr (dziesiętne czerwone) licznik: 7-cyfr (dziesiętne czerwone) Maks./min. wskazania licznika kwh / / /0.1 Liczba impulsów diody świecącej na kwh Otwarty kolektor - specyfikacja wyjścia (SO+/SO ) Napięcie zewnętrzne zasilania V DC Maks. prąd łączeniowy ma Maks. upływność energii przy 30 V/25 C μa Liczba impulsów na kwh Długość impulsu ms Wewnętrzna rezystancja szeregowa Ω Maks. długość przewodu przy 30 V/20 ma m Dane ogólne Klasa dokładności 1/B 1/B 1/B Temperatura pracy (w klasie dokładności) C Klasa ochrony II II II Stopień ochrony: obudowa/zaciski IP 50/IP 20 IP 50/IP 20 IP 50/IP 20 Certyfikaty i dopuszczenia (wg typu) 3

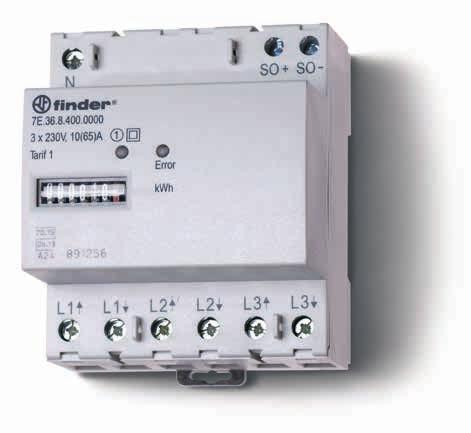

4 SRIA 7 SRIA 7 kwh trójfazowy z mechanicznym wyświetlaczem Typ (65)A - jedna taryfa Typ (65)A - podwójna taryfa Zgodność z N i N Certyfikowany przez PTB (Physikalisch - Technischen Bundesanstalt) Klasa dokładności 1/B Klasa ochrony II Wyjście impulsowe dla zdalnego zarządzania energią; interfejs SO (otwarty kolektor) zgodnie z DIN w celu połączenia licznika energii z centralnym systemem monitoringu / zarządzania Obudowa z możliwością plombowania zacisków dostępna w ramach akcesoriów Do montażu na szynę DIN 35 mm (N 60715) Dostępne wersje zgodne z MID (tylko 50 Hz) x0 Prąd znamionowy 10 A (maks. 65 A) 3-fazowy Szerokość 70 mm x2 Prąd znamionowy 10 A (maks. 65 A) 3-fazowy Podwójna taryfa (dzień i noc) Szerokość 70 mm R T1,T2 = Przekaźnik czasowy do przełączania taryf Wymiary patrz str. 17 Specyfikacja Prąd znamionowy/maks. pomiar prądu A 10/65 10/65 Minimalny prąd pomiarowy A Zakres prądu (w klasie dokładności) A Maksymalny prąd szczytowy A 1950 (10 ms) 1950 (10 ms) Napięcie zasilania (i pomiarowe) (U N ) V AC 3 x x 230 Zakres napięcia zasilania ( )U N ( )U N Częstotliwość Hz Moc znamionowa na fazę W < 1.5 < 1.5 Wyświetlacz (wys. cyfry 4 mm) licznik: 7-cyfr (dziesiętne czerwone) Maks./min. wskazania licznika kwh / /0.1 Liczba impulsów diody świecącej na kwh Otwarty kolektor - specyfikacja wyjścia (SO+/SO ) Napięcie zewnętrzne zasilania V DC Maks. prąd łączeniowy ma Maks. upływność energii przy 30 V/25 C μa Liczba impulsów na kwh Długość impulsu ms Wewnętrzna rezystancja szeregowa Ω Maks. długość przewodu przy 30 V/20 ma m Dane ogólne Klasa dokładności 1/B 1/B Temperatura otoczenia C Klasa ochrony II II Stopień ochrony: obudowa/zaciski IP 50/IP 20 IP 50/IP 20 Certyfikaty i dopuszczenia (wg typu) 4

5 SRIA 7 SRIA 7 Wielofunkcyjny licznik energii z certyfikatem MID, wbudowanym interfejsem M-Bus i podświetlanym wyświetlaczem dla jednofazowych systemów AC Zgodność z N i N Wyświetlacz wskazuje całkowite zużycie energii, częściowe zużycie (ta wartość jest resetowalna); moc czynna, wartość chwilowa napięcia i prądu, oraz moc bierna przez interfejs M-bus Licznik siedmiocyfrowy z podświetlanym Dane dotyczące zużycia przechowywane w wewnętrznej pamięci prom Automatyczna detekcja prędkości transferu danych Połączenie równoległe do 250 liczników energii Dokładność: Klasa 1 zgodnie z IC Klasa B zgodnie z N Odczyt danych za pomocą specjalnego przycisku sterowania Klasa ochrony II Akcesoria: Obudowa z możliwością plombowania zacisków Małe rozmiary Do montażu na szynę DIN 35 mm (N 60715) Prąd znamionowy 5 A (maks. 32 A) Z zintegrowanym interfejsem M-bus Jednofazowy 230 V 50 Hz Szerokość 17.5 mm M-Bus * 0.01 kwh dla odczytów kwh i 0.1 kwh dla odczytów kwh ** Prędkość transmisji sygnału jest wykrywana automatycznie Wymiary patrz str. 17 Specyfikacja Prąd znamionowy/maks. pomiar prądu A 5/32 Minimalny prąd pomiarowy A 0.02 Zakres prądu (w klasie dokładności) A Maksymalny prąd szczytowy A 960 (10 ms) Napięcie zasilania (i pomiarowe) (U N ) V AC 230 Zakres napięcia zasilania ( )U N Częstotliwość Hz 50 Moc znamionowa na fazę W < 0.4 Wyświetlacz (wys. cyfry 5 mm) Licznik siedmiocyfrowy z podświetlanym Maks./min. wskazania licznika kwh /0,01* Liczba impulsów diody świecącej na kwh 2000 Dane ogólne M-Bus System Bus M-Bus Protokół Bus Zgodność ze standardem M-bus Maks. liczba możliwych do podłączenia liczników energii M-Bus 250 Prędkość transmisji sygnału** Bod Maks. czas reakcji (zapis) ms 60 Maks. czas reakcji (odczyt) ms 60 Dane ogólne Klasa dokładności 1/B Temperatura otoczenia C Klasa ochrony II Stopień ochrony: obudowa/zaciski IP 50/IP 20 Certyfikaty i dopuszczenia (wg typu) 5

6 SRIA 7 SRIA 7 Wielofunkcyjny licznik energii z certyfikatem MID, wbudowanym interfejsem M-Bus i podświetlanym wyświetlaczem dla trójfazowych systemów AC Typ (65)A - Podwójna taryfa Typ (6)A - Przekładnik prądowy do 1500 A Zgodność z N i N Wyświetlacz wskazuje całkowite zużycie energii, częściowe zużycie (ta wartość jest resetowalna); moc czynna, wartość chwilowa napięcia i prądu, oraz moc bierna przez interfejs M-bus (całkowita lub dla każdej fazy) RROR-Wyświetlacz błędu, w razie utraty fazy lub zamiany faz Licznik siedmiocyfrowy z podświetlanym Dane dotyczące zużycia przechowywane w wewnętrznej pamięci prom Automatyczna detekcja prędkości transferu danych Połączenie równoległe do 250 liczników energii Dokładność: Klasa 1 zgodnie z IC Klasa B zgodnie z N Odczyt danych za pomocą specjalnego przycisku sterowania Klasa ochrony II Akcesoria: Obudowa z możliwością plombowania zacisków Do montażu na szynę DIN 35 mm (N 60715) Prąd znamionowy 10 A (maks. 65 A) Z zintegrowanym interfejsem M-bus 3-fazowy Podwójna taryfa (dzień i noc) Szerokość 70 mm Prąd znamionowy 5 A (maks. 6 A) Z zintegrowanym interfejsem M-bus 3-fazowy Używany z przekładnikiem prądowym do 1500 A 14 wybieranych współczynników przekładnika prądowego* Szerokość 70 mm * Przekładnia przekładnika prądowego: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5, 1500:5; ustawienie fabryczne: 5:5 ** 0.01 kwh dla odczytów kwh i 0.1 kwh dla odczytów kwh *** 0.1 kwh dla odczytów kwh i 1 kwh dla odczytów kwh **** Prędkość transmisji sygnału jest wykrywana automatycznie Wymiary patrz str. 17 R T1,T2 = Przekaźnik czasowy do przełączania taryf * Przekładnia przekładnika prądowego / F = 250 ma T Specyfikacja Prąd znamionowy/maks. pomiar prądu A 10/65 5/6 Minimalny prąd pomiarowy A Zakres prądu (w klasie dokładności) A Maksymalny prąd szczytowy A 1950 (10 ms) 180 (10 ms) Napięcie zasilania (i pomiarowe) (U N ) V AC 3 x x 230 Zakres napięcia zasilania ( )U N ( )U N Częstotliwość Hz Moc znamionowa na fazę W < 1.5 < 1.5 Wyświetlacz (wys. cyfry 5 mm) Licznik siedmiocyfrowy z podświetlanym Maks./min. wskazania licznika kwh /0,01** /0,1*** Liczba impulsów diody świecącej na kwh System Bus System Bus M-Bus M-Bus Protokół Bus Zgodność ze standardem M-bus Zgodność ze standardem M-bus Maks. liczba możliwych do podłączenia liczników energii M-Bus Prędkość transmisji sygnału**** Bod Maks. czas reakcji (zapis) ms Maks. czas reakcji (odczyt) ms Dane ogólne Klasa dokładności 1/B 1/B Temperatura otoczenia C Klasa ochrony II II Stopień ochrony: obudowa/zaciski IP 50/IP 20 IP 50/IP 20 Certyfikaty i dopuszczenia (wg typu) 6

7 SRIA 7 SRIA 7 Wielofunkcyjny licznik energii z certyfikatem MID, wbudowanym interfejsem Modbus RS-485 i podświetlanym wyświetlaczem dla jednofazowych systemów AC Zgodność z N i N Wyświetlacz wskazuje całkowite zużycie energii, częściowe zużycie (ta wartość jest resetowalna); moc czynna, wartość chwilowa napięcia i prądu. Przez interfejs Modbus moc bierna i pomiar cosφ Licznik siedmiocyfrowy z podświetlanym Dane dotyczące zużycia przechowywane w wewnętrznej pamięci prom Automatyczna detekcja prędkości transferu danych Połączenie równoległe maks. 247 liczników energii Dokładność: Klasa 1 zgodnie z IC Klasa B zgodnie z N Odczyt danych za pomocą specjalnego przycisku sterowania Klasa ochrony II Akcesoria: Obudowa z możliwością plombowania zacisków Małe rozmiary Do montażu na szynę DIN 35 mm (N 60715) Prąd znamionowy 5 A (maks. 32 A) Wbudowany interfejs Modbus RS-485 Jednofazowy 230 V 50 Hz Szerokość 17.5 mm Modbus * 0.01 kwh dla odczytów kwh i 0.1 kwh dla odczytów kwh ** Prędkość transmisji sygnału jest wykrywana automatycznie Wymiary patrz str. 17 Specyfikacja Prąd znamionowy/maks. pomiar prądu A 5/32 Minimalny prąd pomiarowy A 0.02 Zakres prądu (w klasie dokładności) A Maksymalny prąd szczytowy A 960 (10 ms) Napięcie zasilania (i pomiarowe) (U N ) V AC 230 Zakres napięcia zasilania ( )U N Częstotliwość Hz 50 Moc znamionowa na fazę W < 0.4 Wyświetlacz (wys. cyfry 5 mm) Licznik siedmiocyfrowy z podświetlanym Maks./min. wskazania licznika kwh /0.01* Liczba impulsów diody świecącej na kwh 2000 Dane ogólne Modbus System Bus Interfejs szeregowy RS-485 Maks. długość szyny m 1200 Maks. liczba możliwych do podłączenia liczników energii Modbus 247 Prędkość transmisji sygnału** Bod Maks. czas reakcji (zapis/odczyt) ms 60/60 Dane ogólne Klasa dokładności 1/B Temperatura otoczenia C Klasa ochrony II Stopień ochrony: obudowa/zaciski IP 50/IP 20 Certyfikaty i dopuszczenia (wg typu) 7

8 SRIA 7 SRIA 7 Wielofunkcyjny licznik energii z certyfikatem MID, wbudowanym interfejsem Modbus RS-485 i podświetlanym wyświetlaczem dla trójfazowych systemów AC Typ (65)A - Podwójna taryfa Typ (6)A - Przekładnik prądowy do 1500 A Zgodność z N i N Wyświetlacz wskazuje całkowite zużycie energii, częściowe zużycie (ta wartość jest resetowalna); moc czynna, wartość chwilowa napięcia i prądu. Przez interfejs Modbus pomiar mocy biernej (całkowity lub dla każdej fazy) Licznik siedmiocyfrowy z podświetlanym Dane dotyczące zużycia przechowywane w wewnętrznej pamięci prom Automatyczna detekcja prędkości transferu danych Połączenie równoległe maks. 247 liczników energii Dokładność: Klasa 1 zgodnie z IC Klasa B zgodnie z N Odczyt danych za pomocą specjalnych przycisków sterowania Klasa ochrony II Akcesoria: Obudowa z możliwością plombowania zacisków Do montażu na szynę DIN 35 mm (N 60715) Prąd znamionowy 10 A (maks. 65 A) Wbudowany interfejs Modbus RS fazowy Podwójna taryfa (dzień i noc) Szerokość 70 mm Prąd znamionowy 5 A (maks. 6 A) Wbudowany interfejs Modbus RS fazowy Używany z przekładnikiem prądowym do 1500 A 14 wybieranych współczynników przekładnika prądowego* Szerokość 70 mm * Przekładnia przekładnika prądowego: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5, 1500:5; ustawienie fabryczne: 5:5 ** 0.01 kwh dla odczytów kwh i 0.1 kwh dla odczytów kwh *** 0.1 kwh dla odczytów kwh i 1 kwh dla odczytów kwh **** Prędkość transmisji sygnału jest wykrywana automatycznie Wymiary patrz str. 17 R T1,T2 = Przekaźnik czasowy do przełączania taryf * Przekładnia przekładnika prądowego / F = 250 ma T Specyfikacja Prąd znamionowy/maks. pomiar prądu A 10/65 5/6 Minimalny prąd pomiarowy A Zakres prądu (w klasie dokładności) A Maksymalny prąd szczytowy A 1950 (10 ms) 180 (10 ms) Napięcie zasilania (i pomiarowe) (U N ) V AC 3 x x 230 Zakres napięcia zasilania ( )U N ( )U N Częstotliwość Hz Moc znamionowa na fazę W < 1.5 < 1.5 Wyświetlacz (wys. cyfry 5 mm) Licznik siedmiocyfrowy z podświetlanym Maks./min. wskazania licznika kwh /0.01** /0.1*** Liczba impulsów diody świecącej na kwh Dane ogólne Modbus System Bus Interfejs szeregowy RS-485 Interfejs szeregowy RS-485 Maks. długość szyny m Maks. liczba możliwych do podłączenia liczników energii Modbus Prędkość transmisji sygnału**** Bod Maks. czas reakcji (zapis/odczyt) ms 60/60 60/60 Dane ogólne Klasa dokładności 1/B 1/B Temperatura otoczenia C Klasa ochrony II II Stopień ochrony: obudowa/zaciski IP 50/IP 20 IP 50/IP 20 Certyfikaty i dopuszczenia (wg typu) 8

9 SRIA 7 SRIA 7 Kod zamówienia Przykład: o maks. prądzie znamionowym 32 A przy napięciu przemiennym 230 V, zatwierdzony przez PTB, klasa dokładności 1, obudowa z możliwością plombowania zacisków dostępna w ramach akcesoriów, montowany na szynę DIN 35 mm (N 60715) Seria Funkcje 1 = 1-fazowy 2 = 1-fazowy z 3 = 3-fazowy 4 = 3-fazowy z 5 = 3-fazowy z dla ustawiania przekładnika prądowego Prąd 2 = 25 A 3 = 32 A 6 = 65 A (do 1500 A, typ 7.56) Rodzaj napięcia cewki 8 = AC 50 Hz Dane ogólne Wykonanie 0 = Standardowe 1 = Wg standardów MID Opcje 0 = Standardowe 1 = Tylko kwh (7.23) 2 = Standardowe (7.12) 2 = Podwójna taryfa (7.36, 7.46) Napięcie zasilania 230 = 230 V AC 50 Hz 400 = 3 x 230/400 V AC 50 Hz Wersja/szerokość /35 mm /17.5 mm /17.5 mm /35 mm /35 mm /17.5 mm /17.5 mm /17.5 mm /70 mm /70 mm /70 mm /70 mm /70 mm /70 mm /70 mm /70 mm Właściwości izolacyjne wg normy N , 7.13, 7.16, , 7.46, 7.56 napięcie znamionowe izolacji V Stopień ochrony przepięciowej IV IV Właściwości izolacyjne Właściwości izolacyjne pomiędzy zaciskami wyjścia impulsowego SO+/SO kv (1.2/50 μs) 6 6 sąsiadujące fazy kv (1.2/50 μs) 6 pomiędzy zasilaniem a kolektorem SO+/SO V AC pomiędzy fazami sąsiadującymi V AC 4000 Klasa ochrony II II MC specyfikacja Norma odniesienia Wyładowania elektrostatyczne kontaktowe N kv przez powietrze N kv (13 kv typ 7.23) Badanie odporności na promieniowanie M ( MHz) N V/m Impuls (5-50 ns, 5 khz) na zaciskach zasilania N Klasa 4 (4 kv) na zaciskach SO+/SO N Klasa 4 (2 kv) Udar (1.2/50 μs) na zaciskach zasilania N Klasa 4 (4 kv) na zaciskach SO+/SO N Klasa 3 (1 kv) Bad. odp. na przewodzone syg. M ( MHz) w torze zasilania N V misja promieniowania i przewodowa N Klasa B Pozostałe dane Stopień zanieczyszczenia 2 Odporność (10 60)Hz mm na wibracje (60 150)Hz g 1 Odporność na wibracje całego licznika mechanicznego (10 500)Hz g 2 Odporność na wstrząsy g/18 ms 30 Odporność na wstrząsy całego licznika mechanicznego g/18 ms 350 Straty mocy 7.12, 7.13, , 7.46, 7.56 bez obciążenia W z maks. obciążeniem W Zaciski zasilające 7.12, 7.13, , 7.36, 7.46, 7.56 Maks. przekrój przewodu Drut Linka Drut Linka mm AWG Moment obrotowy dokręcania śrub zacisków dla I max Nm Śruba PZ1, Płaski 1, 2 Zaciski SO+/SO Maks. przekrój przewodu Drut Linka Drut Linka mm AWG Moment obrotowy dokręcania śrub zacisków dla I max Nm Śruba PZ0, Płaski 1 PZ0, Płaski 2 9

10 SRIA 7 SRIA 7 Kod zamówienia - wersje M-Bus/Modbus Przykład: o maks. prądzie znamionowym 32 A przy napięciu przemiennym 230 V, zatwierdzony przez PTB, klasa dokładności 1, obudowa z możliwością plombowania zacisków dostępna w ramach akcesoriów, montowany na szynę DIN 35 mm (N 60715) Seria Funkcje 2 = 1-fazowy z podświetlanym 4 = 3-fazowy z podświetlanym 5 = 3-fazowy z podświetlanym dla ustawiania przekładnika prądowego Prąd 3 = 32 A 6 = 65 A (do 1500 A, typ 7.56) Rodzaj napięcia cewki 8 = AC 50 Hz Dane ogólne M-Bus/Modbus 10 Wykonanie 0 = Standardowe 2 = Wg standardów MID z zintegrowanym interfejsem Modbus RS-485 Opcje 1 = Wg standardów MID 3 = Wg standardów MID z zintegrowanym interfejsem Opcje 0 = Standardowe 2 = Podwójna taryfa (7.46) Napięcie zasilania 230 = 230 V AC 50 Hz 400 = 3 x 230/400 V AC 50 Hz Wersja/szerokość M-Bus /17.5 mm /70 mm /70 mm Modbus /17.5 mm /70 mm /70 mm Właściwości izolacyjne wg normy N , 7.56 Napięcie znamionowe izolacji wg normy N V Stopień ochrony przepięciowej wg normy N IV IV Właściwości izolacji wg. normy N pomiędzy zaciskami zasilania a zaciskami M-Bus/Modbus kv (1.2/50 μs) 6 6 sąsiadujące fazy kv (1.2/50 μs) 6 Właściwości pomiędzy zaciskami zasilania a zaciskami M-Bus/Modbus V AC izolacyjne pomiędzy fazami sąsiadującymi V AC 4000 Klasa ochrony II II MC Specyfikacja N Wyładowania elektrostatyczne kontaktowe N kv przez powietrze N kv (13 kv typ 7.23) Badanie odporności na promieniowanie M ( MHz) N V/m Impuls (5-50 ns, 5 khz) na zaciskach zasilania N Klasa 4 (4 kv) pomiędzy zaciskami zasilania a zaciskami M-Bus/Modbus V AC N Klasa 3 (1 kv) Udar (1.2/50 μs) an na zaciskach zasilania N Klasa 4 (4 kv) pomiędzy zaciskami zasilania a zaciskami M-Bus/Modbus V AC N Klasa 3 (1 kv) Bad. odp. na przewodzone syg. M ( MHz) w torze zasilania N V MC - misja promieniowania i przewodowa N Klasa B Pozostałe dane Stopień zanieczyszczenia 2 Odporność na wibracje IC (10 60)Hz mm (60 150)Hz g 1 Odporność na wstrząsy zgodnie z IC g/18 ms 30 Straty mocy , 7.56 bez obciążenia W z maks. obciążeniem W 1 6 Zaciski zasilające , 7.56 Maks. przekrój przewodu Drut Linka Drut Linka mm AWG Moment obrotowy dokręcania śrub zacisków dla I max Nm Śruba PZ1, Płaski 1, 2 Zaciski M-Bus/Modbus V AC Maks. przekrój przewodu Drut Linka Drut Linka mm AWG Moment obrotowy dokręcania śrub zacisków dla I max Nm Śruba PZ0, Płaski 1 PZ0, Płaski 2

11 SRIA 7 SRIA 7 Wyświetlacz LCD Typ 7.23, 7.46, 7.56 Wskazania wyświetlacza Typ 7.23 Ttotal kwh Wskazanie całkowitego zużycia energii Tpart. kwh Wskazanie częściowego zużycia, wartość resetowalna P kw Wskazanie chwilowej mocy U V Wskazanie napięcia I A Wskazanie prądu 2000 Imp/kWh Ilość impulsów w zależności od mocy Wskazanie błędu (zamiana faz) pulsowanie 600/600 ms Uwaga: Wersja wskazuje tylko całkowite zużycie energii. Typ 7.46 T1total kwh Wskazanie całkowitego zużycia dla taryfy 1 T1part. kwh Wskazanie częściowego zużycia dla taryfy 1, wartość resetowalna T2total kwh Wskazanie całkowitego zużycia dla taryfy 2 T2part. kwh Wskazanie częściowego zużycia dla taryfy 2, wartość resetowalna P kw Wskazanie chwilowej mocy na fazę lub 3 fazy U V Wskazuje napięcie na fazę I A Wskazuje prąd na fazę 100 Imp/kWh Ilość impulsów w zależności od mocy kwh Wskazuje jednostkę kwh w trybie wyświetlania zużycia L1/L2/L3 Dla P-, U-, I- lub błędu wskazuje fazę rror Wskazuje utratę fazy, zamianę faz, wyświetlana jest również powiązana faza Typ 7.56 T1total kwh Wskazanie całkowitego zużycia energii T1part. kwh Wskazanie częściowego zużycia, wartość resetowalna CT Wskazanie aktualnej przekładni przekładnika prądowego, ustawienie fabryczne jest 5:5 Select Przekładnię przekładnika można ustawiać w menu Select* P kw Wskazanie chwilowej mocy na fazę lub 3 fazy U V Wskazuje napięcie na fazę I A Wskazuje prąd na fazę 10 Imp/kWh Ilość impulsów w zależności od mocy kwh Wskazuje jednostkę kwh w trybie wyświetlania zużycia L1/L2/L3 Dla P-, U-, I- lub błędu wskazuje fazę rror Wskazuje utratę fazy, zamianę faz, wyświetlana jest również powiązana faza * Aby ustawić przekładnię przekładnika prądowego należy usunąć mostek Z1 - Z2 i zresetować licznik energii zgodnie z instrukcją. Następnie znów zmostkować zaciski. Dla zabezpieczenia przed niepożądanymi ingerencjami należy użyć 4 osłon na zaciski (07.16). 11

12 SRIA 7 SRIA 7 Wyświetlacz LCD z podświetleniem Typ 7.23, 7.46, 7.56 z wbudowanym interfejsem M-Bus/ modbus Typ 7.23 (bezpośredni pomiar do 32 A) Total kwh Wskazanie całkowitego zużycia energii Tpart. kwh Wskazanie częściowego zużycia, wartość resetowalna P kw Wskazanie chwilowej mocy U V Wskazanie napięcia I A Wskazanie prądu Migający wskaźnik (LCD) 2000 Imp/kWh Wartość migająca różni się od aktualnego stanu zużycia energii. Wskazanie nieprawidłowego połączenia (odwrócone linie L1/L2) poprzez miganie 600/600 ms Typ 7.46 (bezpośredni pomiar do 65 A) T1total kwh Wskazanie całkowitego zużycia dla taryfy 1 T1part. kwh Wskazanie częściowego zużycia dla taryfy 1, wartość resetowalna T2total kwh Wskazanie całkowitego zużycia dla taryfy 2 T2part. kwh Wskazanie częściowego zużycia dla taryfy 2, wartość resetowalna P kw Wskazanie chwilowej mocy na fazę lub 3 fazy U V Wskazanie napięcia fazy Wyświetlacz /0212 I A Wskazanie prądu kwh Wskazuje jednostkę kwh w trybie wyświetlania zużycia L1/L2/L3 rror Migająca dioda LD* Dla P-, U-, I- lub błędu wskazuje fazę W razie utraty fazy lub zamiany faz, odpowiednia faza zostanie wskazana i wyświetli się komunikat błędu rror 1000 Imp/kWh Wartość migająca różni się od aktualnego stanu zużycia energii. Typ 7.56 (bezpośredni pomiar CT do 1500 A) T1total kwh Wskazanie całkowitego zużycia energii T1part. kwh Wskazanie częściowego zużycia, wartość resetowalna CT Wskazanie przekładni przekładnika prądowego; ustawienie fabryczne 5:5 Select Gdy mostek Z1-Z2 jest otwarty, przekładnię przekładnika prądowego można ustawić w menu: Select** P kw Wskazanie chwilowej mocy na fazę lub 3 fazy Wyświetlacz /0210 U V Wskazanie napięcia fazy I A Wskazanie prądu kwh L1/L2/L3 rror Migająca dioda LD* Wskazuje jednostkę kwh w trybie wyświetlania zużycia Dla P-, U-, I- lub błędu wskazuje fazę W razie utraty fazy lub zamiany faz, odpowiednia faza zostanie wskazana i wyświetli się komunikat błędu rror 10 Imp/kWh Wartość migająca różni się od aktualnego stanu zużycia energii. ** Aby ustawić przekładnię przekładnika prądowego należy usunąć mostek Z1 - Z2 i zresetować licznik energii zgodnie z instrukcją. Następnie znów zmostkować zaciski. Dla zabezpieczenia przed niepożądanymi ingerencjami należy użyć 4 osłon na zaciski (07.16). 12

13 SRIA 7 SRIA 7 Wyświetlacz mechaniczny Typ 7.12, 7.13, 7.16, 7.36 LD - jako wskaźnik stanu (normalna praca) Typ Zużycie energii Impuls na kwh Zerowe Niskie Wysokie Czas trwania impulsu Wskaźnik impulsów podaje aktualny stan zużycia energii, zgodnie z poniższymi danymi ms kw = (liczba impulsów na minutę) / ms kw = (liczba impulsów na minutę) / ms kw = (liczba impulsów na minutę) / 1.7 LD - jako wskaźnik stanu (nieprawidłowa praca) Wskazuje błędną instalację, jak poniżej Typ 7.12, 7.13, 7.16 Urządzenie załączone, nieprawidłowe połączenie (L-N odwrócone). Sygnał = 600 ms, Czas trwania impulsu = 600 ms Typ 7.36 Sygnał = 100 ms, Fazy L1 L1 odwrócone lub zanik Fazy L1 L1 i L2 L2 odwrócone lub zanik Fazy L2 L2 odwrócone lub zanik Fazy L1 L1 i L3 L3 odwrócone lub zanik Fazy L3 L3 odwrócone lub zanik Fazy L2L2 i L3L3 odwrócone lub zanik Fazy L1L1 i L2L2 and L3L3 odwrócone lub zanik SO+/SO Schemat montażowy kolektora wyjściowego Typ 7.12, 7.13, 7.23, 7.16, 7.36, 7.46, 7.56 Wyjściowy kolektor SO+/SO może być połączony z wejściem komputera, sterownikiem PLC (Programmable Logic Controller) lub innym urządzeniem do zdalnego zarządzania i monitorowania zużytej energii V DC Liczniki energii zróżnicowana lokalizacja (Uwaga: Zarówno liczniki jedno jak i dwutaryfowe wyposażone są tylko w jeden port impulsowy SO+/SO ) Zdalny system nadzoru/system zarządzający (maks. 20 ma na każde wejście) SO-Wyjście Typ 7.12, 7.13, 7.16, 7.23 SO-Wyjście Typ 7.36, 7.46, 7.56 SO+/SO Wyjście typu open collector SO+/SO Wyjście typu open collector 13

14 SRIA 7 SRIA 7 Przegląd wartości na wyświetlaczu LCD M-Bus/Modbus - Typ 7.23 T total Całkowite zużycie energii T part Częściowe zużycie energii P Aktualny stan zużycia energii U Napięcie I Prąd 14

15 SRIA 7 SRIA 7 Przegląd wartości na wyświetlaczu LCD M-Bus/Modbus - Typ 7.46 T1 total T1 Całkowite zużycie energii T1 part T1 Częściowe zużycie energii T2 total T2 Całkowite zużycie energii T2 part T2 Częściowe zużycie energii P Aktualny stan zużycia energii U Napięcie I Prąd 15

16 SRIA 7 SRIA 7 Przegląd wartości na wyświetlaczu LCD M-Bus/Modbus - Typ 7.56 T1 total T1 Całkowite zużycie energii T1 part T1 Częściowe zużycie energii CT Przekładnia przekładnika prądowego Usunąć mostek Z1-Z2 Usunąć mostek Z1-Z2 P Aktualny stan zużycia energii U Napięcie I Prąd 16

17 SRIA 7 SRIA 7 Wymiary Typ / /10 Typ /10 Typ * / 7.23** Typ /10 * ** Typ /12 Typ Akcesoria Osłona na zaciski dla typu 7.13, Dla obudowy z plombą należy użyć dwóch osłon Osłona na zaciski dla typu 7.12, 7.16, 7.36, 7.46 and , Dla obudowy z plombą należy użyć dwóch osłon. 7.36, 7.46, Dla obudowy z plombą należy użyć dwóch osłon Szczegółowa struktura protokołu jest dostępna on-line. 17
