1 RÓŻNORODNOŚĆ FORM ELEMENTARNYCH FRAGMENTÓW USUNIĘTEGO MATERIAŁU ZAAWANSOWANE METODY BADAŃ MATERIAŁÓW 5 mm 00:00:00 --:

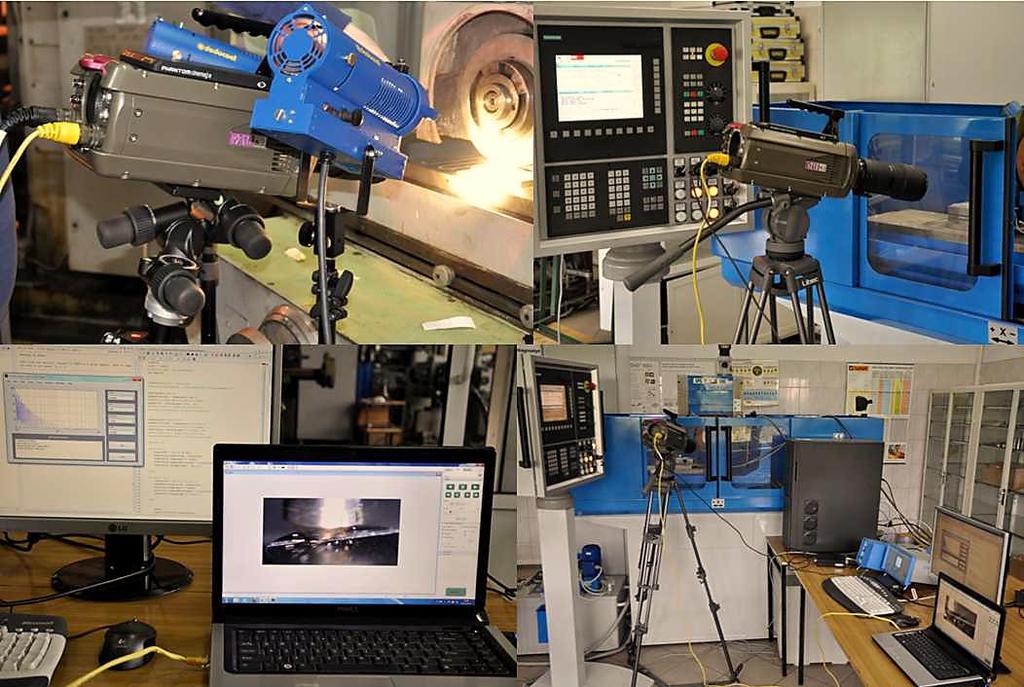

2 STANOWISKO DO AKWIZYCJI OBRAZÓW SZYBKOZMIENNYCH PODCZAS RÓZNYCH PROCESÓW TECHNOLOGICZNYCH DO klatek/s 00:00:00 --:

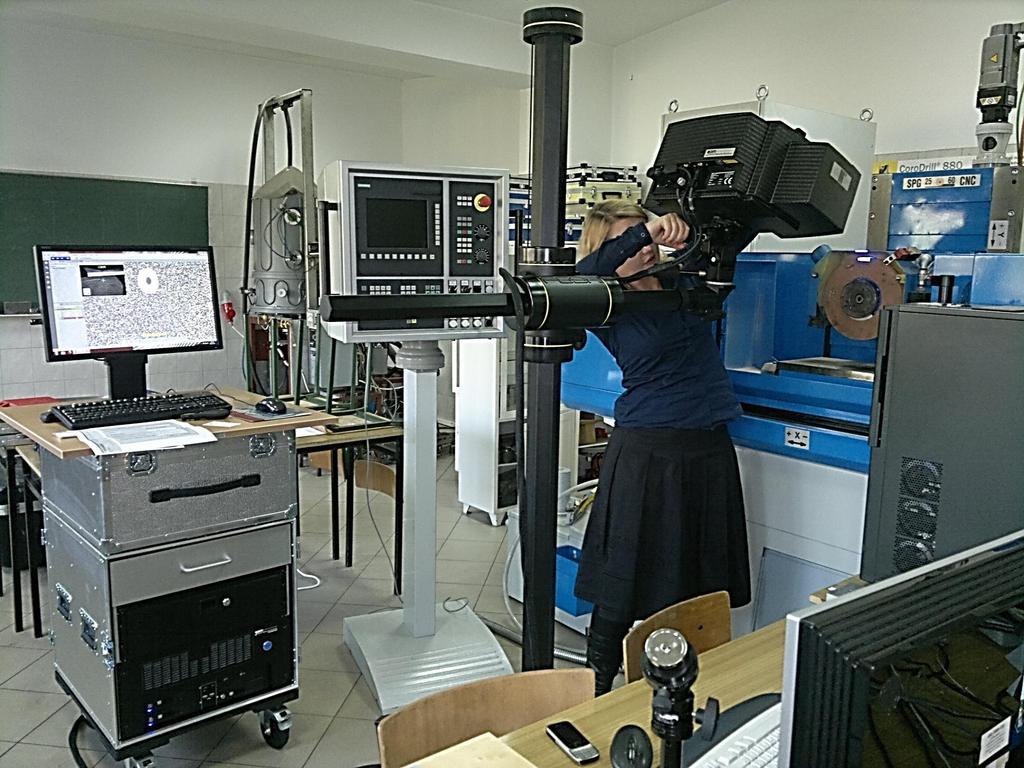

3 ZAAWANSOWANE SYSTEMY REKONSTRUKCJI OBIEKTÓW ATOS III NAJNOWSZE TECHNOLOGIE SKANOWANIA 3D 00:00:00 --:

4 INTELIGENTNE SYSTEMY OCENY I PROGNOZOWANIA WŁAŚCIWOŚCI WARSTWY WIERZCHNIEJ ELEMENTÓW STOSOWANYCH W BIOINŻYNIERII 1. INTELIGENTNE SYSTEMY OCENY I PROGNOZOWANIA WŁAŚCIWOŚCI WARSTWY WIERZCHNIEJ ELEMENTÓW STOSOWANYCH W BIOINŻYNIERII ORAZ MIKRO- I NANOINŻYNIERII PROBLEM: DOBÓR KOMPLEMENTARNYCH PARAMETRÓW OCENY POWIERZCHNI I WARSTWY WIERZCHNIEJ, O WYSOKIEJ ZDOLNOŚCI KLASYFIKACYJNEJ, DLA OKREŚLONYCH ZASTOSOWAŃ POWIERZCHNI. PRZEDSIĘBIORSTWA: ANDRE Koło, IZTW Kraków, TEPRO Koszalin 1. Analiza topografii powierzchni technicznych i ocena właściwości warstwy wierzchniej jest powszechnym zadaniem w przypadku elementów stosowanych w bioinżynierii oraz mikro i nanoinżynierii. 2. Nabiera to szczególnego znaczenia w przypadku biomateriałów, z uwagi na konieczność spełnienia wymagań w zakresie biokompatybilności, właściwości mechanicznych podczas eksploatacji oraz wymagań technologicznych związanych z zapewnieniem wymaganej jakości powierzchni. 00:00:00 --:

APARATURA SPECJALISTYCZNA NAJWAŻNIEJSZA POSIADANA APARATURA SPECJALISTYCZNA: 1. Profilometr optyczny Talysurf CCI6000 firmy Taylor Hobson 2. Mikroskop konfokalny LEXT OLS4000 firmy Olympus 3.

5 APARATURA SPECJALISTYCZNA NAJWAŻNIEJSZA POSIADANA APARATURA SPECJALISTYCZNA: 1. Profilometr optyczny Talysurf CCI6000 firmy Taylor Hobson 2. Mikroskop konfokalny LEXT OLS4000 firmy Olympus 3. Skaningowy mikroskop elektronowy z energodyspersyjnym skanerem EDS Phenom ProX firmy Phenom World 4. Profilometr wielogłowicowy Talysurf CLI2000 firmy Taylor Hobson 5. System pomiaru naprężeń resztkowych PRISM firmy Stresstech Oy 6. Skaner 3D ATOS III SO (Small Object) firmy GOM 7. Skaner 3D ZScanner 700 firmy Z Corporation 8. Kamera szybkościowa Phantom v210 00:00:00 --:

6 OPRACOWANY SYSTEM DO KOMPLEKSOWEJ ANALIZY TOPOGRAFII POWIERZCHNI TECHNICZNYCH 00:00:00 --:

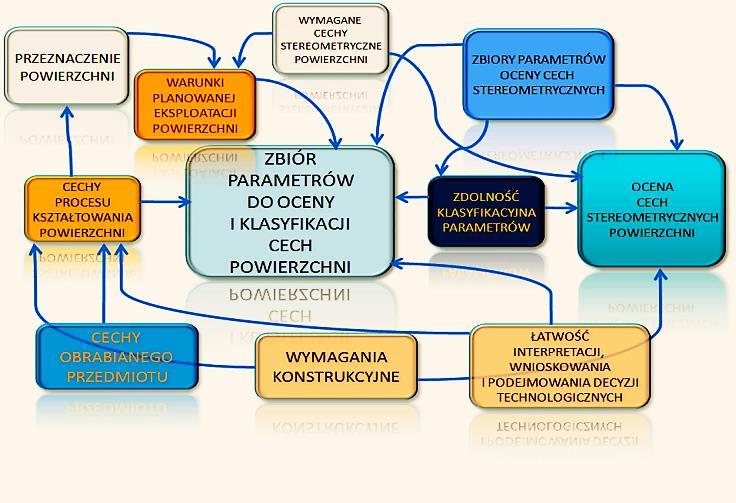

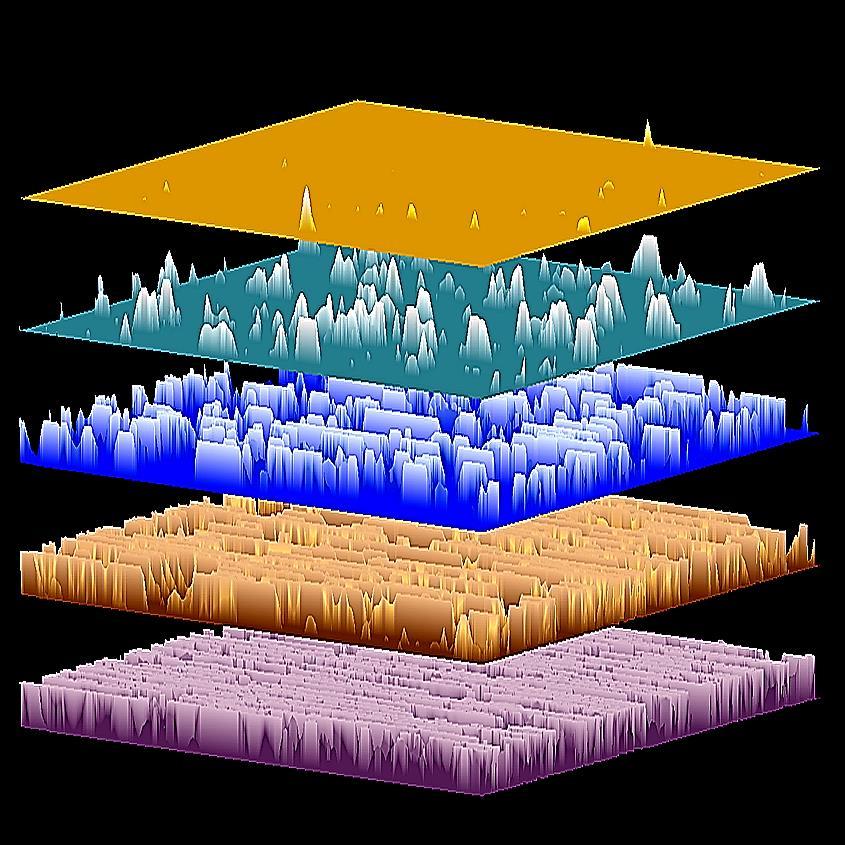

7 Kompleksowa ocena cech stereometrycznych powierzchni Rys. 2. Schemat do ilustracji problemów kompleksowej oceny cech stereometrycznych powierzchni technicznych 00:00:00 --:

8 INNOWACJE INDUKOWANE BADANIAMI NAUKOWYMI INNOWACJE INDUKOWANE BADANIAMI NAUKOWYMI 00:00:00 --:

METODA MIKROSZLIFOWANIA Dla unikatowej (opatentowanej) metody precyzyjnego szlifowania czołem ściernicy, opracowano innowacyjne odmiany z zastosowaniem hiperboloidalnej powierzchni czynnej.

9 METODA MIKROSZLIFOWANIA Dla unikatowej (opatentowanej) metody precyzyjnego szlifowania czołem ściernicy, opracowano innowacyjne odmiany z zastosowaniem hiperboloidalnej powierzchni czynnej. Najniższa tworząca hiperboloidalnej powierzchni czynnej ściernicy jest prostą wichrowatą względem osi ściernicy i jest równoległa do płaszczyzny zawierającej tor ruchu przedmiotów. W prezentowanej metodzie obróbki, oś ściernicy, z założenia, nie jest prostopadła do płaszczyzny zawierającej tor przedmiotu i jest odchylona od kierunku prostopadłego o kąty α i β. 00:00:00 --:

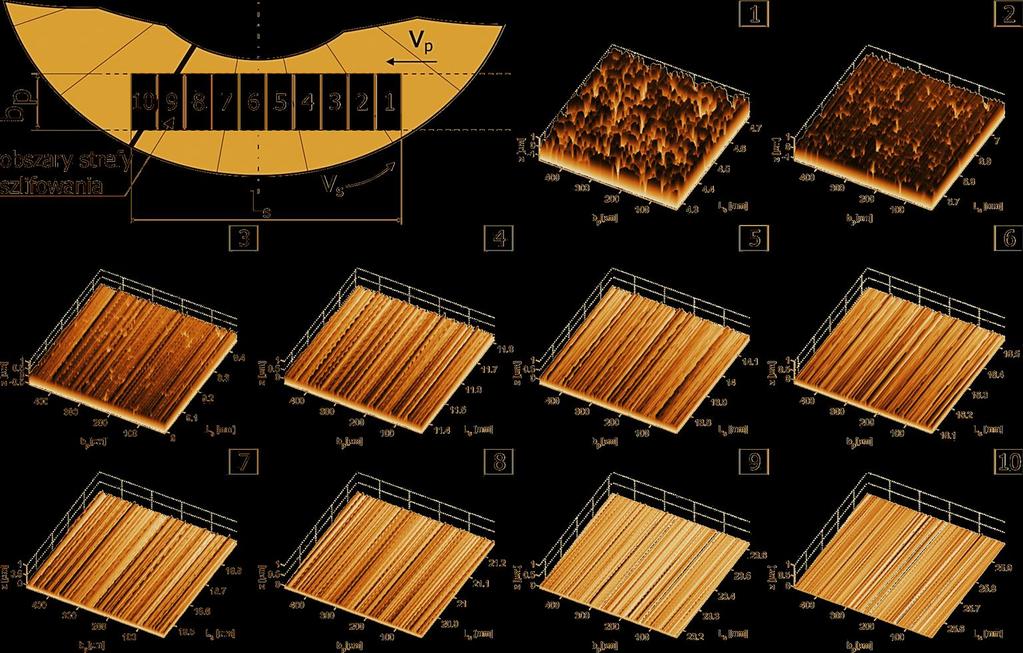

10 Fazy procesu kształtowania powierzchni przedmiotu podczas jego przemieszczania się w strefie szlifowania 00:00:00 --:

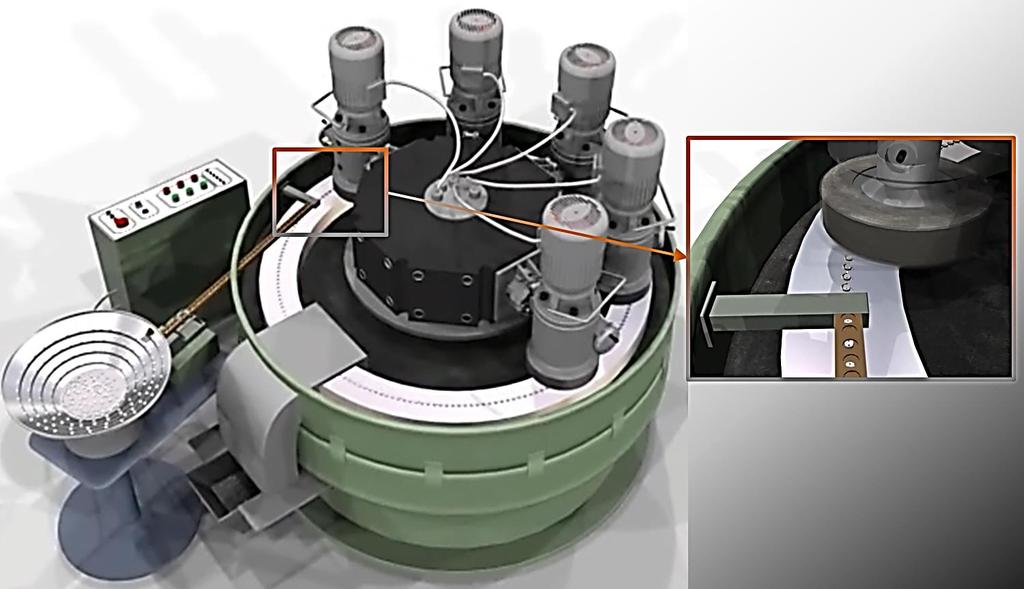

11 SPECJALIZOWANA SZLIFIERKA DO ZAUTOMATYZOWANEJ OBRÓBKI MAŁYCH ELEMENTÓW CERAMICZNYCH Wydajność produkcji: do 2 milionów elementów rocznie. Szlifierka specjalizowana AR7 do szlifowania małych elementów ceramicznych 00:00:00 --:

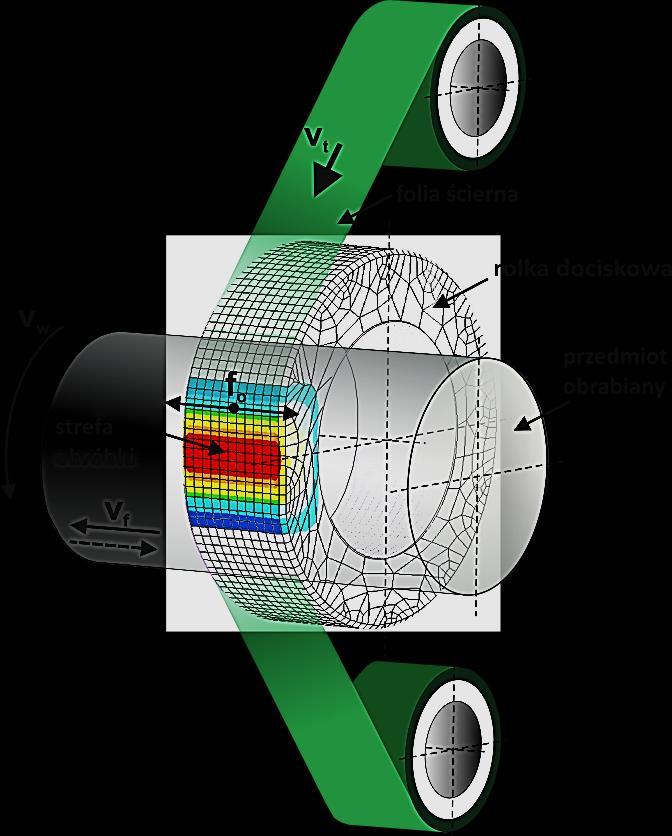

12 WYGŁADZANIE POWIERZCHNI DIAMENTOWYMI FOLIAMI ŚCIERNYMI - SCHEMAT METODY 00:00:00 --:

13 Stanowisko badawcze procesów mikrowygładzania 00:00:00 --:

prototypu rolki dociskowej Model trójwymiarowy i rysunek prototypu rolki dociskowej o modyfikowanym

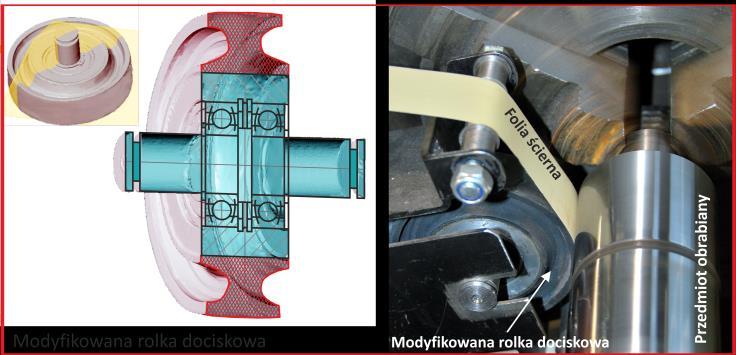

14 PRZYKŁADOWA MODYFIKACJA Charakterystyka rolek dociskowych Model trójwymiarowy i rysunek prototypu rolki dociskowej o konwencjonalnym ukształtowaniu elastomeru oraz obraz z procesu wygładzania z zastosowaniem prototypu rolki dociskowej Model trójwymiarowy i rysunek prototypu rolki dociskowej o modyfikowanym ukształtowaniu elastomeru oraz obraz z procesu wygładzania z zastosowaniem prototypu rolki dociskowej 00:00:00 --:

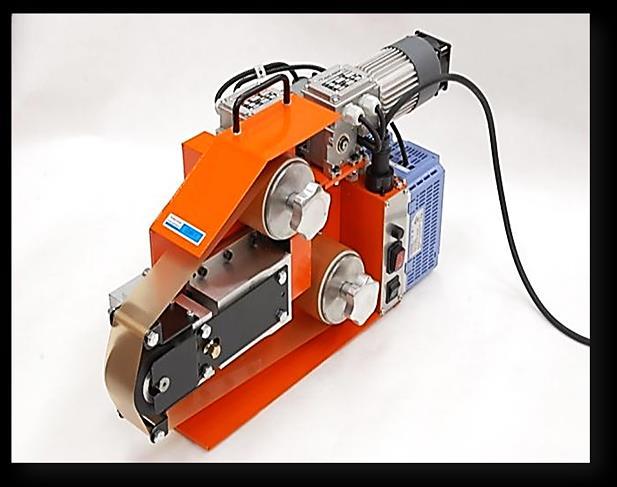

15 Głowica do wygładzania zewnętrznych powierzchni walcowych GW-1 Dr hab. inż. Ryszard Ściegienka 00:00:00 --:

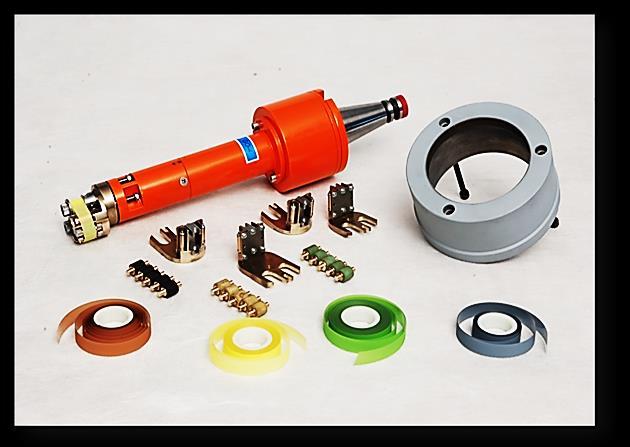

16 Głowica do mikrowygładzania otworów FTS GO-4 Dr hab. inż. Ryszard Ściegienka 00:00:00 --:

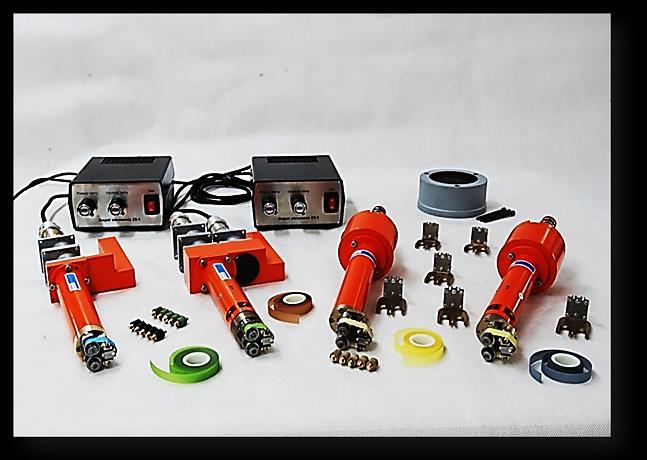

17 Głowice do mikrowygładzania otworów foliowymi taśmami ściernymi typ GO :00:00 --:
