OD POMIARÓW DO ZARZĄDZANIA INFORMACJĄ POMIAR WODY WODOMIERZ OBJĘTOŚCIOWY SUCHOBIEŻNY DO WODY ZIMNEJ DN15 40 MID R do 400 SN+ jest to objętościowy wodomierz suchobieżny, spełniający najwyższe

1 OD POMIARÓW DO ZARZĄDZANIA INFORMACJĄ POMIAR WODY WODOMIERZ OBJĘTOŚCIOWY SUCHOBIEŻNY DO WODY ZIMNEJ DN15 40 MID R do 400 SN+ jest to objętościowy wodomierz suchobieżny, spełniający najwyższe wymagania dokładności według normy EN A1:2007 przeznaczony do precyzyjnego pomiaru zużycia dostarczanej wody. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym, wodomierz standardowo przystosowany jest do integracji ze zdalnym systemem odczytu. Ponadto jest on bardzo dobrze zabezpieczony przed działaniem silnego pola magnetycznego. Wodomierz wykonany jest w oparciu o dyrektywę MID w zakresie pomiarowym odpowiadającym wartości R=200 odpowiednik dawnej klasy metrologicznej D dla DN15 i DN20 lub większej (opcjonalnie R250; R315 lub R400 ). ZASTOSOWANIE Instalacje wodociągowe do wody zimnej o temperaturze do 30 C lub wody o temperaturze do 50 C stosowane w budownictwie jedno- i wielorodzinnym, obiektach użyteczności publicznej oraz w węzłach pomiarowych. Konstrukcja wodomierza daje możliwość jego zamontowania w dowolnej pozycji bez utraty parametrów metrologicznych. Dzięki zastosowaniu obrotowego liczydła umożliwiającego łatwy odczyt wskazań, wodomierz doskonale sprawdza się w różnych pozycjach montażu. Jako element układu pomiarowego umożliwia wyznaczenie charakterystyki zużycia wody w budynkach. N O W O Ś Ć MID R200 do 400 dawniej klasa D

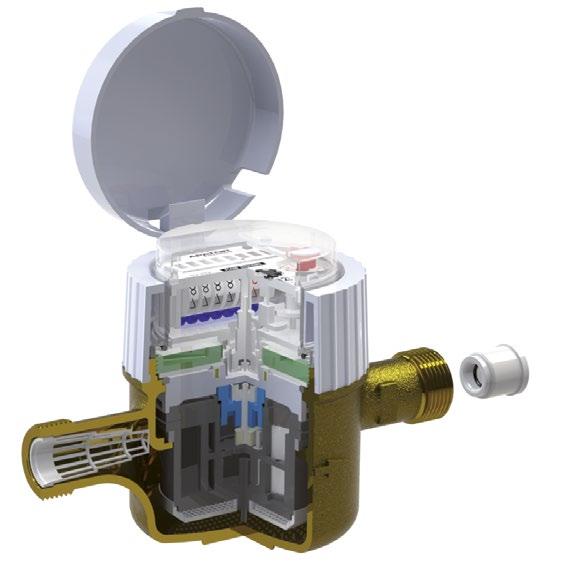

2 POMIAR WODY Liczydło w wykonaniu standardowym przystosowane do montażu nakładki N z nadajnikiem kontaktronowym. Liczydło o podwyższonej szczelności odporne na zaparowanie (opcjonalnie liczydło w pełni hermetyczne IP-68 z obudową miedzianą i szkłem mineralnym). ZALETY Blokada obrotu mechanizmu zliczającego przy obrocie o kąt większy niż 360. Bardzo wysoka odporność na działanie zewnętrznego pola magnetycznego, wynikająca z zastosowania specjalnych ekranów magnetycznych. Zabezpieczenie przed zewnętrzną ingerencją mechaniczną w mechanizm zliczający, uzyskane poprzez zastosowanie opaski zaciskowej spełniającej rolę plomby. Zawór zwrotny na wylocie wodomierza, zabezpieczający przed cofaniem się strumienia wody (opcjonalnie). Organ pomiarowy działający na zasadzie obrotowego tłoka, którego każdy obrót w komorze pomiarowej ściśle odmierza ustaloną objętość przepływającej wody. Bardzo wysoka odporność na zerwanie sprzęgła magnetycznego, uzyskana poprzez odpowiedni dystans pomiędzy powierzchniami czołowymi sprzęgła magnetycznego. Podwójne zabezpieczenie przed wnikaniem zanieczyszczeń do organu pomiarowego: filtr na wlocie do wodomierza oraz filtr na wlocie do komory pomiarowej. Korpus wykonany z mosiądzu lub opcjonalnie z wysokiej klasy materiału kompozytowego (dla DN15, L=165mm). ZALETY OSZCZĘDNOŚĆ: Bardzo dokładny pomiar nawet najmniejszych ilości przepływającej wody, określony przez współczynnik R (dawna klasa D). Zachowanie niezmiennych parametrów metrologicznych niezależnie od pozycji montażu. Próg rozruchu dla wodomierza: DN15 = 1,5 dm 3 /h, DN20 = 2 dm 3 /h, DN25 = 3 dm 3 /h, DN32 < 10 dm 3 /h, DN40 < 20 dm 3 /h. Zabezpieczenie przed: ingerencją silnym polem magnetycznym (ekrany antymagnetyczne), ingerencją mechaniczną (pierścień zaciskowy pełniący rolę plomby), wielokrotnym obrotem liczydła o kąt większy niż 360. KOMFORT UŻYTKOWANIA: Możliwość prowadzenia zdalnych odczytów. Łatwość odczytu poprzez: zastosowanie liczydła ośmiobębenkowego, dowolne ustawienie liczydła w granicach 360, hermetyczne liczydło odporne na zaparowanie (w opcji IP68 dla DN15 20). Przystosowanie do zdalnego odczytu. NIEZAWODNOŚĆ: Sprawdzona i solidna konstrukcja z użyciem materiałów najwyższej jakości, wytrzymałych na zużycie. Podwójne zabezpieczenie przed wnikaniem zanieczyszczeń do organu pomiarowego. CECHY SZCZEGÓLNE Bardzo niski próg rozruchu pozwalający wykryć nawet najmniejsze przepływy (od 1,5 m 3 /h dla DN15). Organ pomiarowy działający na zasadzie obrotowego tłoka. Cicha praca mechanizmu wodomierza. Dostępna wersja z korpusem kompozytowym (DN15, długość korpusu L=165mm).

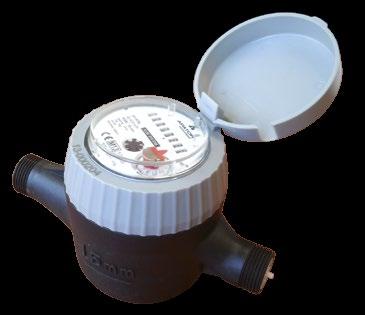

OD POMIARÓW DO ZARZĄDZANIA INFORMACJĄ korpus mosiężny z nakładką N korpus kompozytowy liczydło IP68 ZGODNOŚĆ Z NORMAMI I PRZEPISAMI Dyrektywa 2004/22/EC

Część 1 3, OIML R49:2004 i 2006 Wodomierze przeznaczone do pomiaru zimnej wody pitnej, Certyfikat badania typu WE woda zimna nr TCM 142/11-4803, Klasyfikacja

RMG z dnia 18.12.2006r. Klasyfikacja warunków środowiskowych elektromagnetycznych - klasa E1 - wg RMG z dnia 18.12.2006r. Wszystkie materiały użyte do produkcji wodomierza posiadają stosowne Atesty Higieniczne dopuszczające produkt do kontaktu z wodą pitną.

R315) długość zabudowy (np. L=165) średnica nominalna (np. DN15) przepływ Q3 (np.

współpracy z nakładką N stopień ochrony (standardowo IP65, na zamówienie IP68 dla DN15-20).

3 OD POMIARÓW DO ZARZĄDZANIA INFORMACJĄ korpus mosiężny z nakładką N korpus kompozytowy liczydło IP68 ZGODNOŚĆ Z NORMAMI I PRZEPISAMI Dyrektywa 2004/22/EC Parlamentu Europejskiego i rady Europy z dnia 31 marca 2004r. w sprawie przyrządów pomiarowych, PN-EN-14154:2011 Wodomierze. Część 1 3, OIML R49:2004 i 2006 Wodomierze przeznaczone do pomiaru zimnej wody pitnej, Certyfikat badania typu WE woda zimna nr TCM 142/ , Klasyfikacja warunków środowiskowych, klimatycznych i mechanicznych - klasa B - wg PN-EN :2005:A1 Klasyfikacja warunków środowiskowych mechanicznych - klasa M1 - wg RMG z dnia r. Klasyfikacja warunków środowiskowych elektromagnetycznych - klasa E1 - wg RMG z dnia r. Wszystkie materiały użyte do produkcji wodomierza posiadają stosowne Atesty Higieniczne dopuszczające produkt do kontaktu z wodą pitną. PRZYKŁAD ZAMÓWIENIA Indication - Q3 - DN - L - R - W wykonanie (np. IP68, z zaworem zwrotnym, korpus mosiężny) zakres pomiarowy (np. R315) długość zabudowy (np. L=165) średnica nominalna (np. DN15) przepływ Q3 (np. 2,5) Informacje dodatkowe: korpus mosiężny (standardowo, wszystkie wielkości) korpus kompozytowy (tylko -2,5) wodomierz standardowo przystosowany do współpracy z nakładką N stopień ochrony (standardowo IP65, na zamówienie IP68 dla DN15-20). Na dodatkowe zamówienie dostarczamy: Łączniki do wodomierza bez zaworu zwrotnego. Jednorazowe obejmy z plombami zatrzaskowymi wykonanymi z tworzywa sztucznego, z indywidualną niepowtarzalną numeracją (zabezpieczające przed mechaniczną manipulacją przy łącznikach wodomierza).

4 Tabela 1. DANE TECHNICZNE Parametr -2,5 kompozyt -2,5-4,0-6, Średnica nominalna DN mm lub 20** Ciągły strumień objętości Q 3 m 3 /h 2,5 2,5 4,0 6,3 10,0 16,0 Przeciążeniowy strumień objętości Q 4 m 3 /h 3,125 3,125 5,0 7,875 12,5 20,0 Pośredni strumień objętości Minimalny strumień objętości R , R ,6 40, ,4 Q 2 dm 3 /h R315 12,7 12,7 20, ,8 81,3 R , R200 12,5 12, , R , Q 1 dm 3 /h R315 7,94 7,94 12, ,8 50,8 R400 6,25 6, , Próg rozruchu dm 3 /h <1,5 <1,5 <2 <3 <10 <20 Stosunek Q 3 /Q 1 - wykonanie standardowe R 200 we wszystkich pozycjach montażu Stosunek Q 3 /Q 1 - wykonania na zamówienie R 250, 315, 400 we wszystkich pozycjach montażu Stosunek Q 2 /Q 1 1,6 Klasa temperaturowa (nominalna temperatura pracy) T30 / T50 Klasy odporności na profil przepływu U0, D0 Zakres wskazań m , ,99 Dokładność wskazań m 3 0, ,0002 Ciśnienie maksymalne P max MPa 1,6 Maksymalna strata ciśnienia Δp kpa 63 Dopuszczalny błąd graniczny w zakresie: Q 2 Q Q 4 ε % ± 2 dla wody zimnej (T 30 C) ± 3 dla wody (T > 30 C) Dopuszczalny błąd graniczny w zakresie: Q 1 Q < Q 2 ε % ± 5 Kontaktronowy nadajnik impulsów (nakładka N) dm 3 / imp Stopień ochrony liczydła wodomierza IP65, IP68* IP65 Gwint króćca wejścia i wyjścia G cal G¾ G¾ lub G1 G1 G1¼ G1½ G2 Wysokość Długość L mm h mm H mm , 115 lub , 115 lub Średnica D mm Masa (bez elementów przyłączeniowych) * Wykonanie z liczydłem IP68 na zamówienie. ** -2,5 DN20 jedynie dla długości 165 mm Bez nadajnika kg 0,6 1,0 / 1,0 / 1,1 1,3 / 1,5 3,2 4,6 6,9 Z nadajnikiem N kg 0,8 1,2 / 1,2 / 1,3 1,5 / 1,7 3,5 4,8 7,1 D H G h L

OD POMIARÓW DO ZARZĄDZANIA INFORMACJĄ ELEMENTY PRZYŁĄCZENIOWE DN G g d L 15 ¾ ½ 17 37,5 20 1 ¾ 23 45,5 25 1¼ 1 29 46,5 WYKRES STRAT CIŚNIENIA Strata ciśnienia bar 1 łącznik

1,25 x Q 3 Q 3 Q 4 R = Q 3 / Q 1 0,001 0,1 1 10 30 [m 3 /h] ZDALNE PRZEKAZYWANIE WSKAZAŃ, POMIAR STRUMIENIA OBJĘTOŚCI Przeliczniki ciepłomierzy ELF CQM LQM LEC 5 Moduł RF

0,1A Przewód YTLY 3x0,25mm 2 L=2m Impulsy Impulsy W2 W3 Programowalny miernik 4-20 ma (w funkcji Q) Alarm 1 N30 O Alarm 2 RS 485 Modbus Licznik impulsów IZM MULTIPULSE RS232

5 OD POMIARÓW DO ZARZĄDZANIA INFORMACJĄ ELEMENTY PRZYŁĄCZENIOWE DN G g d L 15 ¾ ½ 17 37, ¾ 23 45,5 25 1¼ ,5 WYKRES STRAT CIŚNIENIA Strata ciśnienia bar 1 łącznik uszczelka nakrętka -2,5-4,0-6, ½ 1¼ 36 56, ½ 43 66,0 TYPOWY WYKRES BŁĘDÓW Błąd [%] +5 DANE TECHNICZNE +2 0 [m 3 /h] ,01 Q 1 Q 2 Q2 = 1,6 x Q1 Q 4 = 1,25 x Q 3 Q 3 Q 4 R = Q 3 / Q 1 0,001 0, [m 3 /h] ZDALNE PRZEKAZYWANIE WSKAZAŃ, POMIAR STRUMIENIA OBJĘTOŚCI Przeliczniki ciepłomierzy ELF CQM LQM LEC 5 Moduł RF Moduł M-Bus RS 232 RS 485 Impulsy Przetwornik impulsów 4-20 ma (w funkcji Q) Alarm 1 P12 O Alarm 2 RS 485 Modbus Wodomierz W2 W3 W4 Nadajnik biały brązowy U S <24V; I S max 0,1A Przewód YTLY 3x0,25mm 2 L=2m Impulsy Impulsy W2 W3 Programowalny miernik 4-20 ma (w funkcji Q) Alarm 1 N30 O Alarm 2 RS 485 Modbus Licznik impulsów IZM MULTIPULSE RS232 (RS485) (M-bus) RS OPTO Moduł Radiowy Zakres częstotliwości Mhz Protokół - Wireless M-Bus Moc wyjściowa - 10 mw AMR System Inkasencki odczyt danych Stacjonarny odczyt danych PC CSV, TXT

6 DANE TECHNICZNE Apator Powogaz S.A. ul. Klemensa Janickiego 23/25, Poznań sekretariat: tel , fax dział handlowy: tel , 136, 138, 148 dział eksportu: tel APARATURA ŁĄCZNIKOWA OGRANICZNIKI PRZEPIĘĆ APARATURA GÓRNICZA AUTOMATYKA PRZEMYSŁOWA POMIAR ENERGII ELEKTRYCZNEJ POMIAR WODY POMIAR CIEPŁA POMIAR GAZU CZUJNIKI SYSTEMY IT ROZWIĄZANIA POMIAROWE PL
