1 Primata II Uniwersalny i elastyczny liniowy system oświetleniowy do zastosowań przemysłowych i handlowych.

2 Spis treści 3 Primata II wprowadzenie 4/5 Zastosowania 6 Szybkość, bezpieczeństwo, prostota, oszczędność i elastyczność 7 Program PEC 8 Instalacja bez użycia narzędzi 9 Konfiguracja układu elektrycznego 10 System trójfazowy 11 Pełna kontrola 12 Specjalne wyposażenie dodatkowe 13 systemu oświetleniowego Primata II 14 Uchwyty i zawiesia (Krok 1) 15 Szyna (Krok 2) 16/17 Wyposażenie dodatkowe szyny (Krok 2) 18 Oprawy T16 (Krok 3) 19 Oprawy (Krok 3) 20/21 Białe odbłyśniki (Krok 4) 22/23 Aluminiowe odbłyśniki (Krok 4) 24/25 Podstawowa obudowa z lustrzanymi elementami optycznymi (Krok 4) 26/27 Podstawowa obudowa z układem optycznym z rastrami (Krok 4) 28 Wyposażenie dodatkowe podstawowej obudowy (Krok 4) 30/31 Wyposażenie dodatkowe (Krok 5) 32/33 Dane fotometryczne 34/35/36 Karta specyfikacji 37 Karta konfiguracji

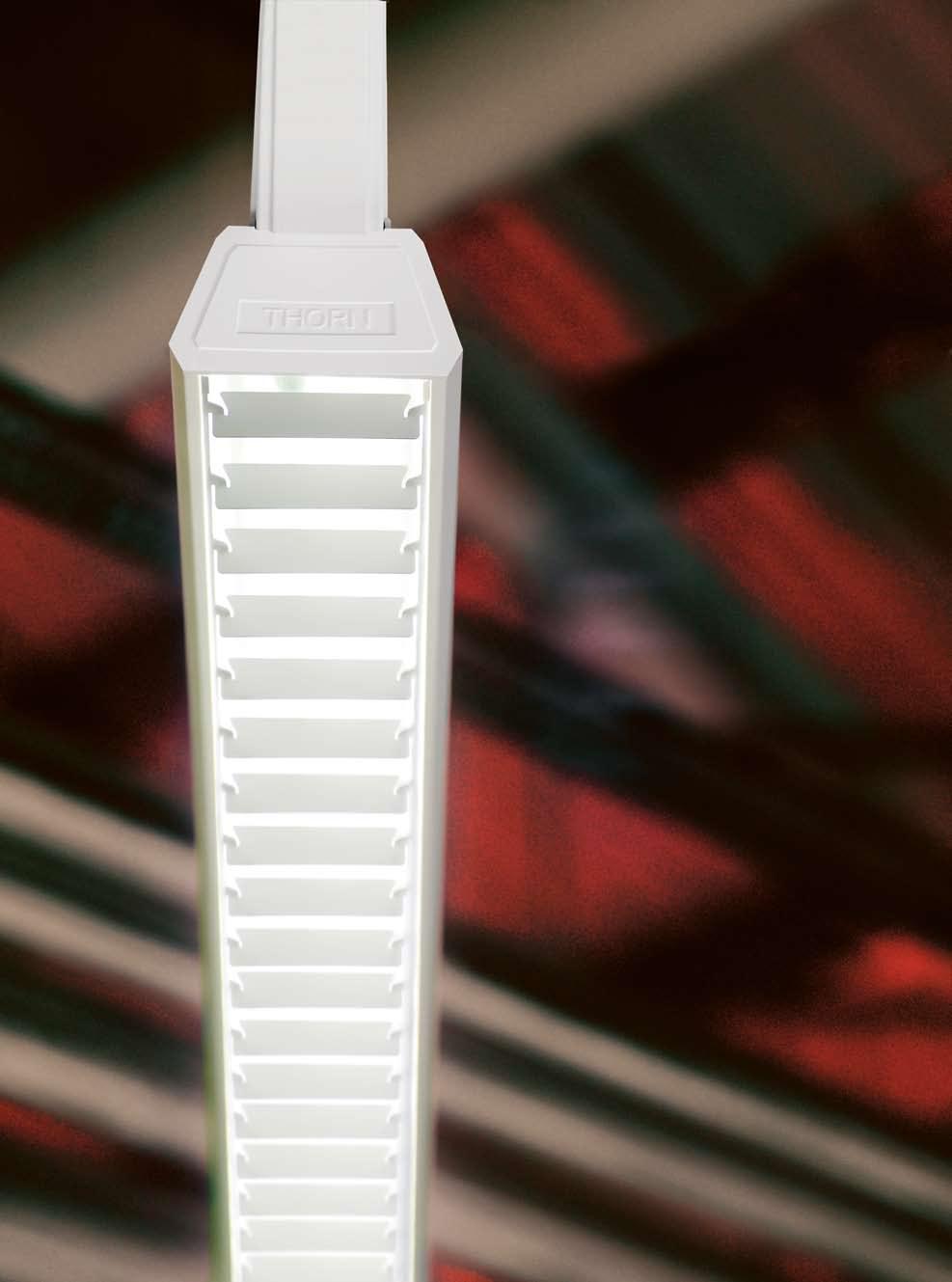

3 Primata II Systemy z okablowanymi fabrycznie szynami nośnymi pozwalają zaoszczędzić czas i pieniądze. Ze względu na szybkość i łatwość montażu, który nie wymaga specjalnych narzędzi, coraz bardziej wzrasta ich popularność na współczesnym, dążącym do obniżania kosztów rynku. Proste, logicznie skonstruowane i niewymagające stosowania narzędzi złącze elektryczno montażowe systemu Primata II skraca czas jego montażu do 40% w stosunku do tradycyjnych produktów. Jest to fabrycznie okablowany ciągły system liniowy, do którego można dobrać pełną gamę opraw świetlówkowych i różne układy optyczne. Primata II ma wiele istotnych zalet: Prosty montaż bez narzędzi gwarantuje oszczędność czasu i pieniędzy Szyny z montowanym fabrycznie okablowaniem podnoszą bezpieczeństwo elektryczne Duży wybór odbłyśników, układów optycznych i wyposażenia dodatkowego zapewnia doskonałe dopasowanie do niemal każdego obiektu i zastosowania Różne konfiguracje okablowania, o maksymalnie 9-stykowym złaczu zasilającym, umożliwiają zastosowanie opcjonalnych funkcji, włączając w to zasilanie z sieci, ściemniane i oświetlenie w razie awarii 3

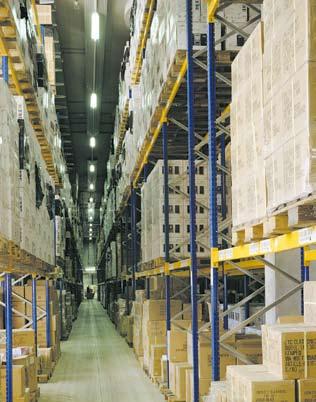

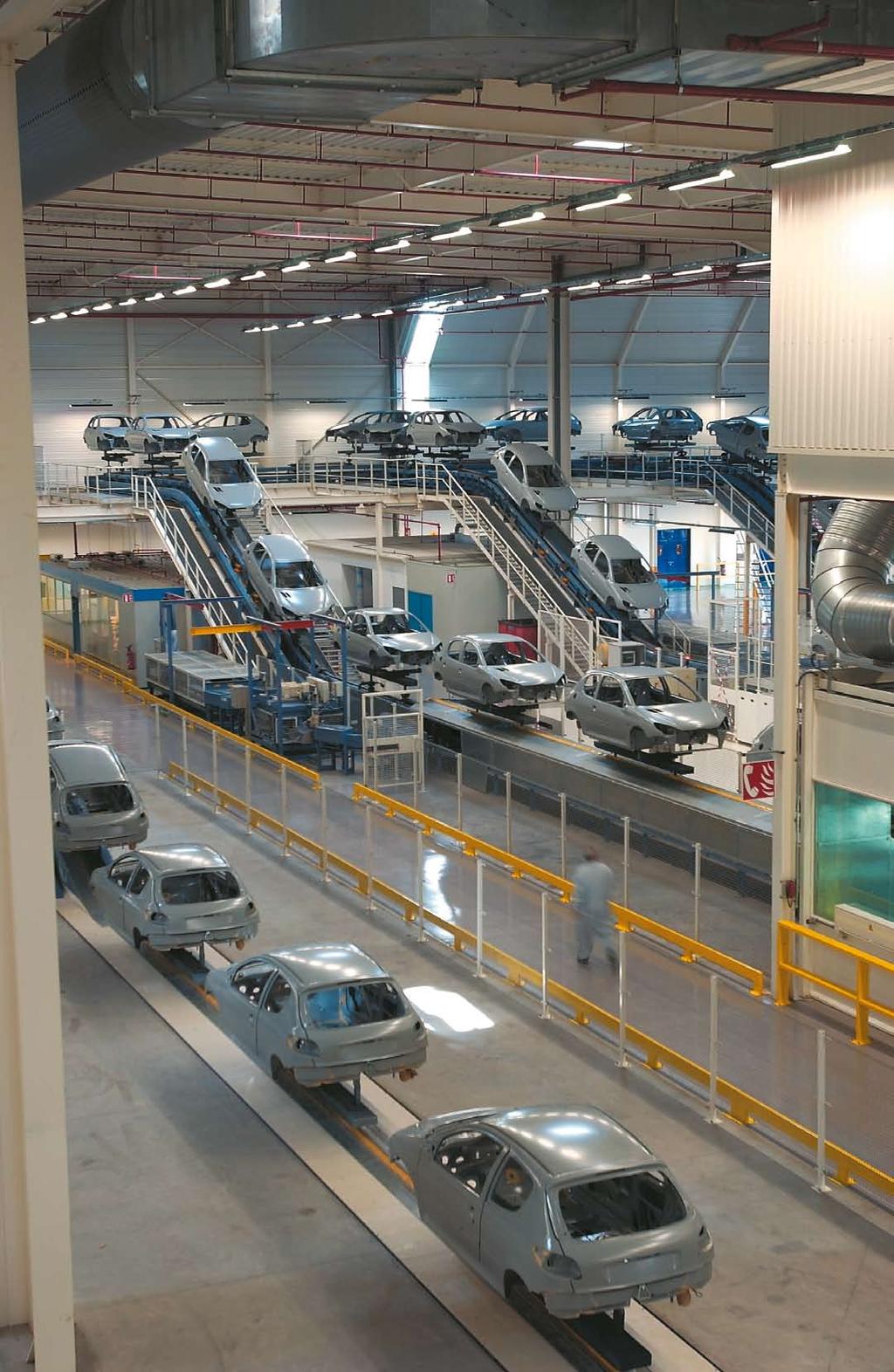

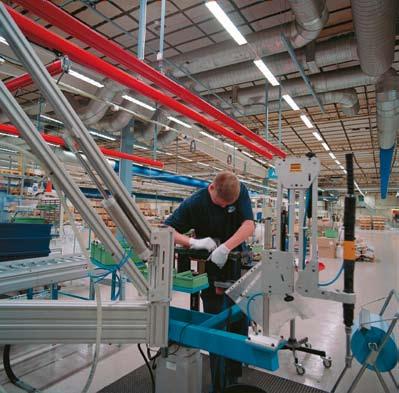

4 Zastosowania Przemysł i produkcja Primata II to doskonałe rozwiązanie przy dużych powierzchniach roboczych, gdzie niezwykle istotna jest równomierność oświetlenia. Primata II to wydajny i oszczędny system oświetleniowy, który dzięki precyzyjnemu ograniczeniu olśnień można instalować w pomieszczeniach, gdzie korzysta się z monitorów ekranowych. Nowy klosz o klasie szczelności IP60 (pyłoszczelny) zapewnia bezpieczeństwo i dobre funkcjonowanie przez cały okres eksploatacji. Główne korzyści: Wysoka sprawność i oszczędność kosztów Równomierne oświetlenie Redukcja olśnień Wersja z pyłoszczelnym kloszem Bezpieczeństwo Hurtownie i magazyny dystrybucyjne Primata II umożliwia energooszczędne rozwiązania oświetlenia w hurtowniach i magazynach, dzięki połączeniu wysokowydajnych źródeł światła i dokładnie obliczonych i zaprojektowanych elementów optycznych oraz możliwości wyboru rozsyłu światła wąsko- lub szerokostrumieniowo. Główne korzyści: Silny strumień świetlny zapewnia doskonałą widoczność i bezpieczeństwo Precyzyjne ukierunkowanie światła Możliwość wyboru rozsyłu wąsko- lub szerokostrumieniowego 4

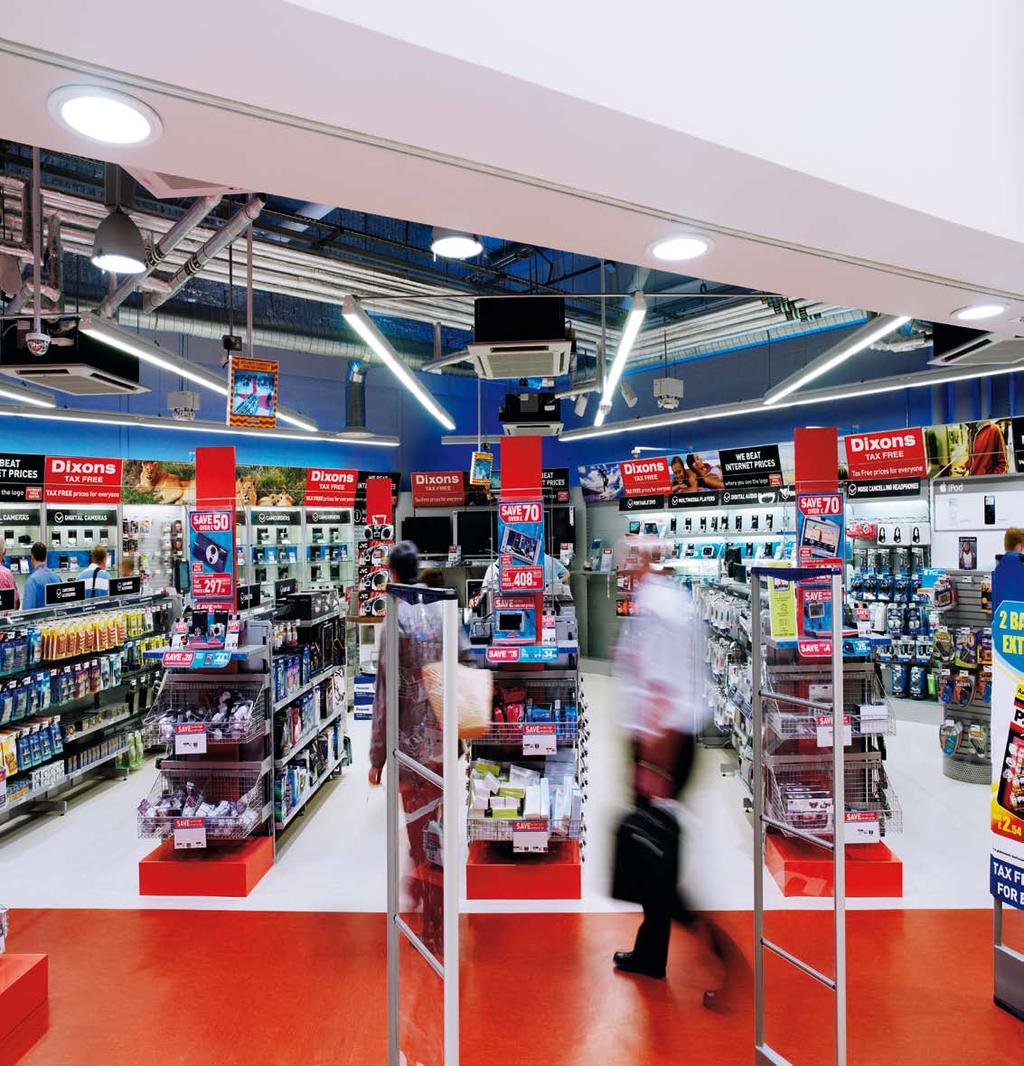

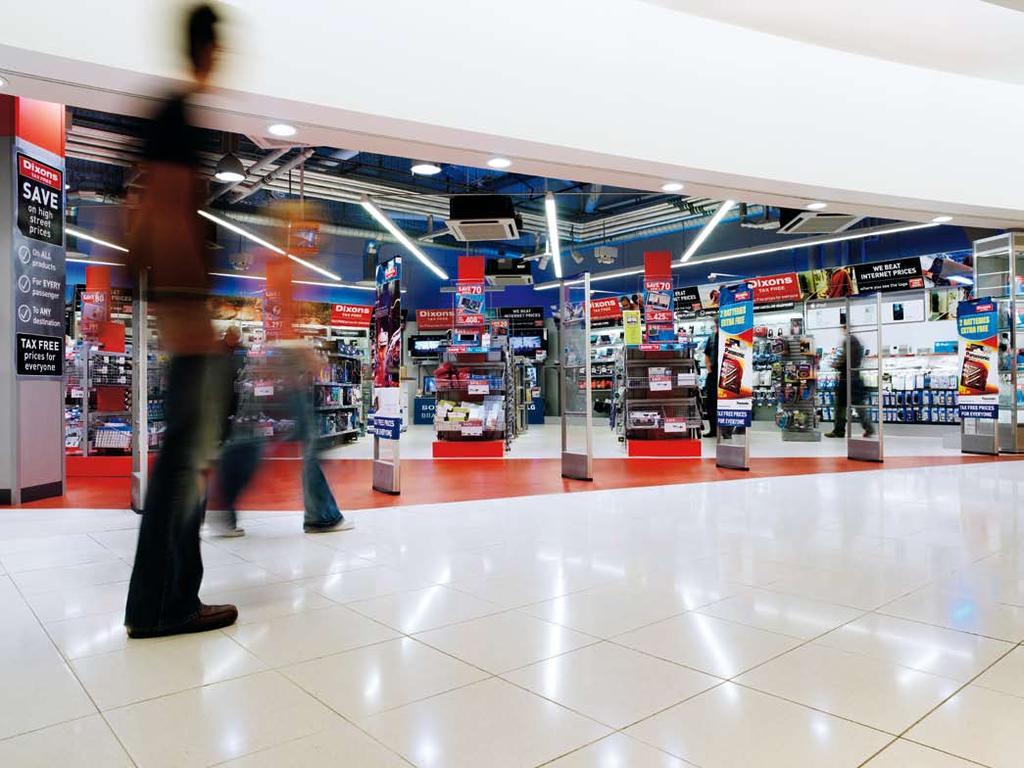

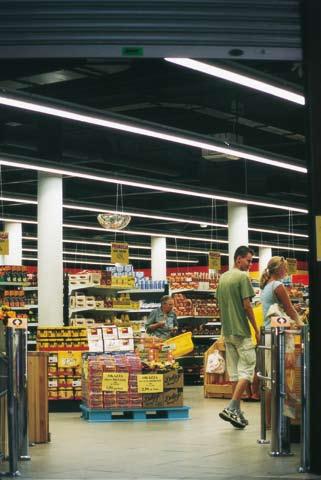

5 Supermarkety, hipermarkety i obiekty handlowe Primata II to uniwersalne rozwiązanie, pomagające stworzyć dogodne warunki zakupów w miejscach bezpośredniej obsługi klienta niezależnie od ich rodzaju i wielkości. Emitowane przez ten system światło niepowodujące olśnień i o asymetrycznym rozsyle przy oświetlaniu półek zapewnia wygodę klientom i pozwala najkorzystniej zaprezentować produkty. Do systemu można włączyć również oprawy punktowe, co pozwala wyeksponować określone elementy. Główne korzyści: Brak olśnień zapewniający klientom wygodę widzenia Precyzyjne ukierunkowanie światła Asymetryczny rozsył światła umożliwiający dobre oświetlenie półek Możliwość dodania opraw punktowych, pomagających wyeksponować określone elementy Wygoda widzenia i odpowiednia atmosfera, tworzą otoczenie sprzyjające zakupom Centra targowe i sale wystawowe Primata II to dynamiczne rozwiązanie, które można zastosować nieomal w każdym miejscu. System ten można łatwo dostosować do dowolnego układu wnętrza, a dobre parametry optyczne zapewniają zwiedzającym wygodę widzenia i umożliwiają optymalną prezentację poszczególnych stoisk. Wysoka sprawność energetyczna powoduje, że system ten jest preferowany przez właścicieli obiektów i użytkowników końcowych. Główne korzyści: Ekonomiczne światło bez olśnień Elastyczność w dostosowywaniu do zmieniających się układów przestrzennych Wygoda widzenia i przyjazna atmosfera, tworzące stymulujące środowisko dla zwiedzających 5

6 Szybkość, bezpieczeństwo, prostota, oszczędność i elastyczność to logiczny wybór System Primata II, łatwy w konfiguracji i montażu, idealnie nadaje się do zastosowań w których liczy się jakość, skuteczność i uniwersalność Primata II to wypróbowane i sprawdzone rozwiązanie. Jest to system łatwy i szybki w montażu, wykorzystujący najnowsze energooszczędne technologie w dziedzinie źródeł światła, mający mniejsze wymagania w zakresie konserwacji i emitujący światło zapewniające wygodę widzenia w wielu różnych zastosowaniach. Szybkość Montaż oprawy w instalacji Primata II zajmuje 40% czasu potrzebnego do zamontowania osobnej oprawy oświetleniowej Bezpieczeństwo System Primata II jest fabrycznie okablowany i przetestowany, co gwarantuje dobre połączenia elektryczne i bezpieczeństwo instalacji Prostota Montaż może być wykonany przez osoby nieprzeszkolone, bez specjalistycznych narzędzi. Jednak końcowe podłączenie instalacji elektrycznej musi przeprowadzić wykwalifikowany elektryk Oszczędność Primata II to oszczędne rozwiązanie, dogodne tak dla instalatorów jak i użytkowników końcowych Elastyczność Primata II jest dostępna w różnych wersjach z maksymalnej 9-stykowym złączem zasilającym z sieci, z opcją ściemniania i oświetlenia awaryjnego. Dostępne są układy optyczne do praktycznie wszelkich zastosowań i można ich używać zamiennie w zależności od potrzeb 6

7 Dobre parametry oświetleniowe, Skuteczność i Wygoda Celem Thorn Lighting jest poprawianie jakość życia przez oświetlanie ludzi i miejsc. Przy realizacji tej misji korzystamy z programu PEC, dzięki któremu oferujemy wydajne i niezawodne systemy oświetleniowe i przyczyniamy się do tworzenia zdrowego i bezpiecznego środowiska Program PEC bazuje na trzech głównych czynnikach związanych z instalacją oświetleniową, które mają wpływ na jakość życia i środowisko naturalne: Dobre parametry oświetleniowe: Zapewnienie użytkownikom jak najlepszej wydolności wzrokowej Skuteczność: Ograniczenie zużycia energii Wygoda: Zapewnienie ludziom zadowolenia i stymulacji Te zasady stanowią integralną część sposobu projektowania naszych produktów oraz realizacji przez nas indywidualnych instalacji oświetleniowych. Skupiając się na tych trzech czynnikach, możemy istotnie poprawić jakość życia. System Primata II został opracowany tak, by spełnić wszystkie kryteria realizacji programu PEC w dzisiejszym wymagającym środowisku począwszy od wyboru źródeł światła i prostego montażu po praktycznie nieograniczoną elastyczność zastosowań. Dzięki logicznemu montażowi bez użycia narzędzi, szerokiemu wyborowi układów optycznych oraz zintegrowanym opcjom ściemniania i oświetlenia awaryjnego system ten stanowi potężne narzędzie przy realizacji celu, jakim jest obniżenie kosztów i poprawa wydajności w miejscu pracy. Dobre parametry oświetleniowe Zapewnienie użytkownikom jak najlepszej wydolności wzrokowej System Primata II został opracowany tak, by zapewnić optymalne parametry użytkowe w szeregu zastosowań, od zakładów przemysłowych i produkcyjnych po supermarkety i sklepy. Jego elastyczność i możliwości optyczne wielu urządzeń dodatkowych pozwalają łatwo go dostosować do dowolnych zadań oświetleniowych. Opracowane na podstawie dokładnych obliczeń odbłyśniki zapewniają skuteczne i oszczędne oświetlenie. Odbłyśniki asymetryczne umożliwiają oświetlanie ścian lub zapewnienie równomierności oświetlenia pionowego. Przedstawiliśmy jedynie kilka narzędzi oświetleniowych, które stanowią część koncepcji systemu Primata II. Równie ważne jest to, że opraw można używać wymiennie, dostosowując ich rodzaj do projektu przestrzennego lub funkcji. Jest to naprawdę wszechstronny system. Można wymieniać nie tylko układy optyczne w poszczególnych oprawach, ale również zastępować w szynie całe oprawy innymi modułami, na przykład, gdy nowy projekt oświetleniowy wymaga trójfazowego oświetlenia punktowego. Skuteczność Ograniczenie zużycia energii Energooszczędność sztucznego oświetlenia umożliwia zmniejszenie emisji dwutlenku węgla do atmosfery. Primata II wykorzystuje najnowsze technologie, aby przewodzić w dziedzinie troski o środowisko. Primata II jest doskonale przygotowana do tego zadania, dzięki wykorzystywaniu najnowszych technologii w dziedzinie źródeł światła (np. wysokosprawnych lampy T16 o silnym strumieniu świetlnym), sprawności sięgającej 95% i elektronicznemu układowi zasilającemu ze ściemnianiem. System Primata II oszczędza również czas. Jej logiczny montaż bez użycia narzędzi ma dla instalatora wiele zalet, umożliwiając mu zamontowanie większej liczby urządzeń w tym samym czasie. Przy pomocy systemu Primata II użytkownicy końcowi mogą dużo szybciej przeprowadzić modernizację oświetlenia niż przy zastosowaniu tradycyjnych koncepcji. Wygoda Zapewnienie ludziom zadowolenia i stymulacji Dzięki szerokiemu wyborowi różnych układów optycznych z rastrami i innych elementów wyposażenia dodatkowego, system Primata II umożliwia odpowiednie połączenie redukcji olśnień, oświetlenia bezpośredniego i pośredniego, dzięki czemu można stworzyć komfortowe i produktywne środowisko. W skład tego systemu może także wchodzić układ sterowania oświetleniem normalnym i awaryjnym. System Primata II jest dostępny w opcjach z 7- i 9-stykowym złączem zasilającym, co zapewnia olbrzymie korzyści w postaci zmniejszenia potrzeby konserwacji, łatwiejszej obsługi oraz prostej instalacji. Sekret systemu Primata II polega na montowanym fabrycznie okablowaniu, w skład którego wchodzą wszystkie niezbędne elementy. Obecnie nowoczesny system opraw ze zintegrowanymi sterownikami oświetleniem normalnym i awaryjnym można zamontować tak łatwo, jak system tradycyjny. 7

8 Instalacja bez użycia narzędzi Każdy element instalacji systemu Primata II jest zamontowany fabrycznie. W miejscu instalacji należy tylko połączyć ze sobą poszczególne moduły. Mogą to zrobić ręcznie nawet niewykwalifikowani pracownicy. Niepotrzebne są żadne narzędzia, a tempo montażu i wydajność są imponujące. 1. Po zamocowaniu zawiesia do sufitu (w tym przykładzie zawiesia linkowego), szyna jest po prostu wciskana w uchwyt montażowy 2. Aby zamocować szynę nośną z okablowaniem wystarczy tylko ją wcisnąć. Szyny są łączone ze sobą mechanicznie i elektrycznie bez użycia narzędzi, przy zastosowaniu opatentowanego systemu łączącego 3. Wygodny wybór fazy wewnątrz oprawy oświetleniowej 4. Łatwe ustawianie oprawy oświetleniowej i jej montaż bez użycia narzędzi 5. Połączenie elektryczne i mechaniczne za pomocą jednej czynności przekręcenia śruby rzymskiej 6. Obecnie można zamontować układ optyczny przy pomocy prostego mechanizmu zatrzaskowego 7. Wystarczy przycisnąć układ optyczny do szyny, gdzie zostanie natychmiast zablokowany przez sprężynowy mechanizm mocujący 8. Po zamocowaniu zaślepek odbłyśnika i łączników można zamontować źródła światła 9. Następnie, również bez użycia narzędzi, można zamontować różne rastry lub elementy układu optycznego 10. Gratulacje właśnie dokonałeś montażu swojego pierwszego systemu Primata II!

9 Konfiguracja układu elektrycznego Układ 5-stykowy Złacze 5-stykowe skonfigurowane do pracy z trzema fazami: Primata II obsługuje system podziału obciążenia, co pozwala potroić maksymalną długość ciągłego przebiegu szyny w porównaniu z układami jednofazowymi. Jest to możliwe, gdyż każda faza może zostać maksymalnie obciążona. Ponadto Primata II ma oddzielne obwody, które można włączać niezależnie w celu bardzo prostego sterowania oświetleniem. Z systemem tym są zgodne oprawy CP (z kompensacją), NC (bez kompensacji) oraz oprawy z elektronicznym układem zasilającym. Układ 7-stykowy Złacze 7-stykowe skonfigurowane do pracy z trzema fazami: W systemie Primata II wzbogacono funkcje 5-stykowego złącza o dodatkowe zasilanie funkcji ściemniania i/lub standardowego oświetlenia awaryjnego bądź oświetlenia awaryjnego z autotestem. Opcje te są dostępne z oprawami w wersji HFD, HF E3, HF E3T, HFD E3, HFD E3T z funkcją ściemniania i oświetlenia awaryjnego. L1 L2 L3 N E EN EL L1 L2 L3 N E D1 D2 EL EN L1 L2 L3 N E OPRAWA OŚWIETLENIOWA CP, NC lub HF OPRAWA OŚWIETLENIOWA HF E3 lub E3T OPRAWA OŚWIETLENIOWA HF EX3 Nieprzełączalny D1 D2 L1 L2 L3 N E D1 D2 L1 L2 L3 N E OPRAWA OŚWIETLENIOWA HFD OPRAWA OŚWIETLENIOWA HFD E3 lub E3T Elektryczne podłączenie do systemu jeśli jest wybrana faza 2 lub 3 Układ 9-stykowy Złacze 9-stykowe skonfigurowane do pracy z trzema fazami: W systemie Primata II można zastosować zaawansowane technologicznie oświetlenie awaryjne. Jest to szczytowe osiągnięcie w przypadku szyn wielofunkcyjnych (HF E3X) i sterowania oświetleniem. Bezpieczeństwo elektryczne Primata II wykorzystuje specjalne złącza do uzyskania doskonałych połączeń elektrycznych przy zachowaniu optymalnego bezpieczeństwa. Pomiędzy oprawami świetlnymi a okablowaniem nie zastosowano żadnych skomplikowanych połączeń elektrycznych ani kostek zaciskowych. Nakrętka rzymska działa w taki sposób, że po jej przekręceniu połączenie pozostaje zabezpieczone. Normy Projekt i produkcja zgodne z EN Wersja awaryjna zgodna z normą EN Klasa I bezpieczeństwa. IP20 IP40 z zestawem IP40 Oprawa przemysłowa IP60 (w przygotowaniu) 9

10 System trójfazowy W przypadku zastosowań o dużym obciążeniu, olbrzymie korzyści przynosi trójfazowe okablowanie systemu Primata II. Każdą z opraw można łatwo przyłączyć do jednej z faz, używając wybieraka w złączu. Ponieważ taka elastyczność umożliwia tworzenie długich, nieprzerwanych układów opraw, Primata II jest doskonałym rozwiązaniem dla dużych budynków lub długich i wąskich obszarów transportowych. Korzyści te można uzyskać dzięki cechom zasilania trójfazowego. Zrównoważone obciążenie trójfazowe zmniejsza moc bierną (kva) pobieraną z sieci, zmniejszając w ten sposób ilość zużywanej energii. Ponadto każda oprawa jest podłączona do jednej z trzech faz, zatem można wyłączać większość z nich w nocy lub w czasie niskiego zapotrzebowania na światło zachowując wystarczające oświetlenie w najważniejszych miejscach. Maksymalne obciążenie Zalecana maksymalna liczba opraw dla poszczególnych wyłączników nadprądowych (MCB) W instalacjach oświetleniowych zaleca się użycie wyłączników nadprądowych MCB typu C. Poniższa tabela podaje typowe wartości (zalecenia) i odnosi się do jednobiegunowych wyłączników nadprądowych MCB (zastosowanie jednofazowe) oraz napięcia sieciowego 230V. Przy użyciu wielobiegunowych wyłączników nadprądowych MCB (zastosowanie trójfazowe) konieczne jest zmniejszenie liczby stateczników o 20%. Tabela z prawej strony przedstawia maksymalną liczbę opraw, które można zainstalować w zależności od pobieranej przez nie mocy i typu wyłącznika MCB. MCB C10 C13 C16 B10 B13 B16 1x36 NC x36 NC x58 NC x58 NC x36 CP x36 CP x58 CP x58 CP x36 HF x36 HF x58 HF x58 HF x36 HFD x36 HFD x58 HFD x58 HFD x28 T16 HF x28 T16 HF x35 T16 HF x35 T16 HF x54 T16 HF x54 T16 HF x80 T16 HF x80 T16 HF x28 T16 HFD x28 T16 HFD x35 T16 HFD x35 T16 HFD x54 T16 HFD x54 T16 HFD x80 T16 HFD x80 T16 HFD NC - układ zasilania niskostratny bez kompensacji CP - układ zasilania niskostratny z kompensacją HF - elektroniczny układ zasilający HFD - elektroniczny układ zasilający ze ściemnianiem Napięcie (V) Czas (milisekundy) L1 L2 L3 W przypadku zrównoważonego obciążenia suma prądów w trzech fazach wynosi zero (w dowolnym momencie), w związku z czym prąd w przewodzie zerowym również jest równy zero. 10

11 Pełna kontrola Ściemnianie Energia zużywana na potrzeby oświetlenia może wynosić ponad 20% całkowitego zużycia energii elektrycznej. W budynkach biurowych ilość ta może sięgać aż połowy całkowitych kosztów energii. Sterowanie oświetleniem pozwala zmniejszyć te koszty nawet o 25%, co zachęca użytkowników do ograniczenia niepotrzebnego zużycia światła i maksymalnego wykorzystania światła naturalnego, przy zastosowaniu czujników obecności i/lub czujników światła dziennego. Takie podejście jest zgodne z przepisami unijnymi, na przykład dyrektywą o efektywności energetycznej budynków (EPBD), które stanowią siłę napędową europejskich inicjatyw mających na celu oszczędność energii. System Primata II został opracowany z myślą o stosowaniu zaawansowanych mechanizmów sterowania oświetleniem wewnętrznym bez konieczności wykonywania dodatkowych instalacji. Oświetlenie awaryjne Oświetlenie awaryjne, podobnie jak system przeciwpożarowy, może uratować życie pod warunkiem, że jest utrzymane w prawidłowym stanie technicznym. Coraz bardziej rygorystyczne przepisy wymagają, by właściciele testowali i utrzymywali w dobrym stanie oświetlenie awaryjne w miejscach pracy i obiektach publicznych. Primata II oferuje szereg produktów zgodnych z tymi wymogami. W skład oferowanej serii oświetlenia awaryjnego wchodzą działające samodzielnie oprawy podstawowe (E3) oraz oprawy z funkcją autotestu (E3T) i testem adresu (E3X), zgodne z normami europejskimi. Systemy E3T i E3X zapewniają całkowitą pewność i bezpieczeństwo, bez konieczności kosztownego i czasochłonnego sprawdzania oświetlenia przez odpowiednio wykwalifikowanego pracownika. Oprawy te można bez trudu zamocować w szynie Primata II. W zależności od wymagań i środków przeznaczonych na zakup oświetlenia awaryjnego, oferujemy przedstawione poniżej warianty opraw. Porównanie zawarte w tabeli powinno być pomocne w podjęciu decyzji o najlepszej opcji, w zależności od warunków pracy: E3 Autonomiczny E3T Autotest E3X Test adresu Automatyczne testowanie Nie Tak Tak Zgodność z normą EN 1838 (BS5266) Tak Tak Tak Informacja o błędzie Lokalnie, przy wykorzystaniu diody LED na oprawie (zasilanie tylko z akumulatora) Lokalnie, przy wykorzystaniu diody LED na oprawie Centralna rejestracja na panelu sterującym Tworzenie raportów o błędach Manualnie Manualnie Drukowany lub za pośrednictwem wiadomości SMS Programowalny Nie Nie Tak Sprawdzanie adresu Nie Nie Tak Typowe zastosowanie W obiektach małych lub średnich, gdzie ręczna kontrola oświetlenia nie stanowi problemu dla użytkownika. Na przykład: małe obszary magazynowe, hurtownie, warsztaty, sklepy itp. W obiektach małych i średnich, gdzie korzystne jest testowanie automatyczne, ale łatwo można kontrolować oprawy wzrokowo, na przykład w galeriach, supermarketach, biurach, obiektach przemysłowych o małej i średniej wysokości itp. Średnie i duże obiekty, gdzie kontrola wzrokowa jest niepraktyczna lub niepożądana. Na przykład: Uniwersytety, szkoły i college e, muzea, duże sklepy, supermarkety, markety budowlane, biura, wysokie obiekty przemysłowe, hurtownie itp. 11

12 Znacznie więcej niż oprawa systemowa wyposażenie dodatkowe Moduł do opraw punktowych W miejscach, gdzie prezentowane są różne przedmioty i produkty, takich jak supermarkety, sklepy czy sale wystawowe, coraz chętniej, oprócz oświetlenia ogólnego, stosuje się oprawy punktowe, aby uzyskać oświetlenie akcentujące. Moduł do montażu w szynie systemu Primata II umożliwia właczenie do tego systemu oświetlenia punktowego. Takie rozwiązania jak oprawy punktowe Graffiti charakteryzują się wysoką skutecznością. Moduł ten został zaprojektowany w takiej samej stylistyce jak reszta elementów systemu Primata II i dzięki temu można go łatwo włączyć do dowolnego projektu oświetleniowego. Moduły te można także zdemontować i zamontować w innym miejscu (jeśli zmienia się plan piętra lub projekt oświetleniowy), bez pomocy wykwalifikowanych elektryków. Czujnik obecności Zintegrowany moduł czujnika obecności umożliwia włączanie opraw Primata II jedynie wtedy, gdy są potrzebne. Jest to najprostszy sposób zmniejszenia zużycia energii. Łączniki kątowe Łączniki szyn Primata II L, T i X umożliwiają projektantom tworzenie układów o różnym kształcie, przy zachowaniu ciągłości przebiegu oświetlenia. W sytuacji, gdy za łącznikiem kątowym (L, T lub X) montujemy oprawy z odbłyśnikiem lub układem optycznym należy zastosować odpowiedni Zestaw Montażowy Łącznika Kątowego. Przemysłowy układ optyczny o szczelności IP60 W warunkach przemysłowych, gdzie pył zawieszony w powietrzu osadza się na źródłach światła i odbłyśnikach, utrzymanie sprawności oprawy wymaga zapewnienia wysokiego stopnia ochrony IP. Primata II z przemysłowym układem optycznym o klasie szczelności IP60 (pyłoszczelnym) zapewnia taką ochronę, dzięki czemu rzadziej jest potrzebne czyszczenie i konserwacja, zachowany jest wymagany poziom natężenia światła, a koszty użytkowania systemu są niższe. Jest to znakomite rozwiązanie dla wszystkich obiektów produkcyjnych, między innymi dla przemysłu motoryzacyjnego. 12

13 systemu oświetleniowego Primata II Karta specyfikacji pomaga w zamówieniu dowolnej konfiguracji systemu Primata II i nie pozwala pominąć żadnej istotnej części jest ona niezwykle prosta i wygodna w użyciu! Użycie składanej karty specyfikacji Z tyłu broszury znajduje się zginana karta, która usprawnia proces zamawiania. Można ją wypełniać w trakcie przeglądania naszej broszury, by uwzględnić wszystkie części potrzebne do budowy systemu dostosowanego do indywidualnych potrzeb. W celu skompletowania zamówienia wystarczy wykonać czynności opisane w punktach 1-4 (a także w punkcie 5, jeśli jest potrzebne dodatkowe wyposażenie). Krok 1 Uchwyty zawiesia Wybierz uchwyty zawiesia odpowiednie dla danego zastosowania, budynku lub instalacji. Przejdź na stronę 14 do Sposobu zamawiania uchwytów i zawiesi. Krok 2 Połączenia szyn i połączenia elektryczne Wybierz szynę z 5-, 7- lub 9-stykowym złączem zasilającym, w zależności od rodzaju planowanej oprawy. Upewnij się, że układ szyny/okablowania pasuje do oprawy. Podaj wszystkie inne elementy wyposażenia dodatkowego, które mogą być potrzebne przy danej szynie i okablowaniu (łączniki, złącza elektryczne itp.) Przejdź na strony 15, 16 i 17, gdzie znajdują się sposoby zamawiania dla Kroku 2. Krok 3 Oprawy oświetleniowe W zależności od funkcji (ściemnianie, oświetlenie awaryjne) określ oprawy, które mają być zamontowane w systemie oraz ich moc znamionową, uwzględnioną podczas wybierania okablowanych szyn. Jeśli system wymaga szczelności IP40, wybierz odpowiedni zestaw IP40. Przejdź na strony 18 i 19, gdzie znajdują się sposoby zamawiania dla Kroku 3. Krok 4 Części optyczne Dobierz odpowiedni układ optyczny o właściwej mocy, w zależności od wymaganego rozsyłu światła lub stopnia ograniczenia olśnień. W zamówieniu należy również podać zaślepki i łączniki dopasowane do odpowiedniego układu. Przejdź na strony 20-29, gdzie znajdują się sposoby zamawiania dla Kroku 4. Krok 5 Wyposażenie dodatkowe Można również zamówić dodatkowe wyposażenie, np. moduły do opraw punktowych lub czujniki ruchu. Jedyny wyjątek przy zamawianiu stanowi przemysłowy układ optyczny IP60, dla którego nie trzeba zamawiać oddzielnych opraw ani zaślepek (dostarczana jest pełna oprawa). Przejdź na strony 30 i 31, gdzie znajdują się sposoby zamawiania dla Kroku 5. 13

14 Uchwyty i zawiesia Krok 1 Montaż bezpośrednio na suficie Zawiesie ślizgowe Uchwyt zawiesia łańcuchowego Regulowane zawiesie łańcuchowe Łańcuch zawiesia (sprzedawany na metry) Uchwyt do montażu pod kątem Zestaw zawiesia linkowego Zawiesie na linkach nośnych Uchwyty montażowe Wszystkie uchwyty montażowe można przymocować do szyny bez użycia narzędzi, zatrzaskując na niej ich odpowiednio ukształtowane, wykonane ze stali nierdzewnej boki Montaż bezpośrednio na suficie Uchwyt zawiesia ślizgowego do mocowania na odsłoniętych sufitowych elementach nośnych 24mm - 26mm Uchwyty zawiesia łańcuchowego, regulowany (FIX/CHA) i nieregulowany trójkątny (FIX/CH) oraz ocynkowany łańcuch zawiesia (CH), zamawiany w metrach Maksymalny odstęp pomiędzy uchwytami zawiesi wynosi 3 metry Uchwyty zawiesia łańcuchowego do montażu pod kątem, pozwalające obracać oprawę wokół osi Zestawy zawiesia linkowego o trzech różnych długościach, umożliwiające regulację długości bez narzędzi, za pośrednictwem sprzęgu Zawiesie na linkach nośnych o maksymalnej średnicy 12 mm Opis: Uchwyt mocujący do systemów oświetleniowych z szyną nośną. Model: Thorn Primata II Sposób zamawiania uchwytów i zawiesi (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Symb.zam Uchwyt do bezpośredniego montażu na suficie PR2 FIX** Zawiesie ślizgowe PR2 FIX/CAD** Zawieszenie na łańcuchu PR2 FIX/CH** Uchwyt zawiesia łańcuchowego PR2 FIX/CHA** Uchwyt regulowanego zawiesia łańcuchowego PR2 CH Łańcuch zawiesia (sprzedawany na metry) PR2 FIX/CHRA** Uchwyt do montażu pod kątem, (pozwalający obracać oprawę wokół osi) Zestaw zawiesia linkowego PR2 MSW metrowe zawiesie linkowe PR2 MSW m zawiesie linkowe PR2 MSW m zawiesie linkowe Zawiesie na linkach nośnych PR2 FIX/CAT* * Linki nośne o średnicy do 12 mm ** Jeden uchwyt na kod 14

15 Szyna Krok 2 Sposób zamawiania szyn okablowanych (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Ciężar (Kg) Symb.zam Układ 5-stykowy Moduł o długości do 1 oprawy PR2 T TW x2,5/36 1, PR2 T TW x2,5/58 2, PR2 T TW x2,5/28/54 1, PR2 T TW x2,5/35/49/80 2, Szyn okablowanych Okablowana fabrycznie szyna nośna z wbudowanym złączem 5-, 7- lub 9-stykowym Przewody o przekroju 2,5 mm 2 Punkty połączeń elektrycznych w odległości wynikającej z długości modułów dla 36/58/ 28/54 lub 35/49/80 W Łaczenie szyn bez narzędzi, przy pomocy specjalnego łącznika (zamawianego oddzielnie) Wykonanie Szyna: Gięta z blachy stalowej, malowana fabrycznie na biało Montaż Połączenia szyn i połączenia elektryczne Opis: Okablowana fabrycznie przewodem 2,5 mm 2 szyna nośna z 5-, 7- lub 9-stykowym złączem zasilającym, z punktami podłączenia do instalacji elektrycznej w odległościach odpowiadających długościom modułów do zastosowania w systemach oświetleniowych. Model: Thorn Primata II T TW Szyna bez okablowania Szyna bez okablowania, do instalacji innego wyposażenia dodatkowego Primata II lub innych opraw Łaczenie szyn bez narzędzi, przy pomocy specjalnego łącznika (zamawianego oddzielnie) Opis: Szyna bez okablowania. Model: Thorn Primata II T Szyna T /2350/ /2950/ /2452/ /3052/4578 Moduł o długości do 2 opraw PR2 T TW x2,5/ PR2 T TW x2,5/58 3, PR2 T TW x2,5/28/ PR2 T TW x2,5/35/49/80 3, Moduł o długości do 3 opraw PR2 T TW x2,5/36 4, PR2 T TW x2,5/58 5, PR2 T TW x2,5/28/54 4, PR2 T TW x2,5/35/49/80 5, Układ 7-stykowy Moduł o długości do 1 oprawy PR2 T TW x2,5/36 2, PR2 T TW x2,5/58 2, PR2 T TW x2,5/28/54 2, PR2 T TW x2,5/35/49/80 2, Moduł o długości do 2 opraw PR2 T TW x2,5/36 3, PR2 T TW x2,5/58 4, PR2 T TW x2,5/28/54 3, PR2 T TW x2,5/35/49/80 4, Moduł o długości do 3 opraw PR2 T TW x2,5/36 4, PR2 T TW x2,5/58 6, PR2 T TW x2,5/28/54 4, PR2 T TW x2,5/35/49/80 6, Układ 9-stykowy Moduł o długości do 1 oprawy PR2 T TW x2,5/58 2, PR2 T TW x2,5/35/49/80 2, Moduł o długości do 2 opraw PR2 T TW x2,5/ PR2 T TW x2,5/35/49/ Moduł o długości do 3 opraw PR2 T TW x2,5/58 7, PR2 T TW x2,5/35/49/80 7, Sposób zamawiania szyn nieokablowanych Opis Ciężar (Kg) Symb.zam PR2 T , PR2 T , PR2 T , Szyna 15

16 Wyposażenie dodatkowe szyny Łączniki do szyn Łącznik do mechanicznego połączenia szyn bez narzędzi Łączniki 9 typu L, T i X do mechanicznego montażu szyn bez narzędzi Wykonanie Łącznik: wykonany ze stali ocynkowanej, z plastikową osłoną (tylko typ L, T i X) Montaż Łączniki do mechanicznego połączenia szyn bez użycia narzędzi Opis: Łącznik szyn (lub łącznik typu L, T i X) do systemów oświetleniowych. Model: Thorn Primata II T-C (L, T, X) Uwaga: W sytuacji, gdy za łącznikiem kątowym (L, T lub X) montujemy oprawy z odbłyśnikiem lub układem optycznym należy zastosować odpowiedni Zestaw Montażowy Łącznika Kątowego symbole zamówieniowe na stronie 17. Zaślepka szyny Białe plastikowe zaślepki do końcówek szyn zapewniają estetyczny wygląd i precyzyjne ustawienie Łatwy montaż bez użycia narzędzi Otwory do poprowadzenia kabli Opis: Plastikowa zaślepka do oprawy systemowej. Model: Thorn Primata II ECP Pierścień Uszczelniający pierścień gumowy, wkładany w wypchnięte otwory z tyłu oprawy dla ochrony kabla Opis: Gumowy pierścień uszczelniający do oprawy systemowej. Model: Thorn Primata II GRM Pokrywa Plastikowa pokrywa, montowana na długości oprawy, umożliwiająca montaż modułów na okablowanej szynie (luki pomiędzy oprawami) Łatwy montaż bez użycia narzędzi Odporność ogniowa 85C Opis: Plastikowa wzdłużna osłona o długości modułu. Model: Thorn Primata II CF 16

17 58 Krok 2 Przyłącze sieciowe zasilanie elektryczne Zasilanie połączeń elektrycznych szyn okablowanych z 5-, 7- i 9-stykowymi złączami zasilającymi Wtykowe przyłącza do zasilania sieciowego, funkcji ściemniania i oświetlenia awaryjnego Dla złącza 5- lub 7-stykowego w połączeniu ze ściemnianiem należy użyć PR2 TB/TRU 5/7 DIM Dla złącza 7-stykowego w połączeniu z oświetleniem awaryjnym należy użyć PR2 TB/TRU 5/7 EM Dla złącza 9-stykowego należy użyć PR2 TB/TRU 9 Opis: Zasilanie elektryczne dla okablowanych szyn z 5-, 7- i 9- stykowymi złączami w szynowych systemach oświetleniowych. Model: Thorn Primata II TB/TRU Uchwyty do kabli Obejmy na kable służące do mocowania dodatkowych przewodów wewnętrznych (CC) Zacisk na przewody, mocujący dodatkowe kable na górnej części szyny (TCC) CC TCC Dodatkowe przewody Dodatkowy zestaw przewodów ze złączem dwustykowym do okablowanej oprawy ze złączem 7-stykowym, na potrzeby późniejszej modernizacji systemu Przewody o przekroju 2,5 mm 2 Punkty połączeń elektrycznych w odległości wynikającej z długości modułów dla 36/58/28/54 lub 35/49/80 W Opis: Dodatkowe przewody o średnicy 2,5 mm 2 ze złaczem 2-stykowym z punktami połączenia elektrycznego w odległościach odpowiadających długościom modułów, do użycia z oprawami systemowymi. Model: Thorn Primata II TW Sposób zamawiania (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Ciężar (Kg) Symb.zam Łączniki do szyn PR2 T-C ŁĄCZNIKI DO SZYN 0, PR2 T-CL ŁĄCZNIK KĄTOWY 0, PR2 T-CT ŁĄCZNIK TEOWY 0, PR2 T-CX ŁĄCZNIK KRZYŻOWY 0, Zaślepki końcowe szyn nośnych PR2 ECP Pierścień PR2 GRM Pokrywa PR2 CF 36 0, PR2 CF 58 0, PR2 CF 28/54 0, PR2 CF 35/49/80 0, Przyłącze sieciowe do złączy zasilających 5- i 7-stykowych PR2 TB/TRU 5/7 DIM PR2 TB/TRU 5/7 EM Przyłącze sieciowe do złączy zasilających 9-stykowy PR2 TB/TRU Dodatkowe przewody PR2 TW 2x2,5/58 0, PR2 TW 2x2,5/35/49/80 0, Uchwyty do kabli PR2 CC UCHWYT KABLOWY (WEWNĄTRZ SZYNY) PR2 TCC ZACISK KABLOWY (NA WIERZCHU SZYNY) Opis Ciężar (Kg) Symb.zam Zestawy Montażowe Łączników Kątowych PR2 T-CL KIT ZESTAW MONTAŻOWY ŁĄCZNIKA L PR2 T-CT KIT ZESTAW MONTAŻOWY ŁĄCZNIKA T PR2 T-CX KIT ZESTAW MONTAŻOWY ŁĄCZNIKA X Łącznik L z oprawami z białym odbłyśnikiem 17

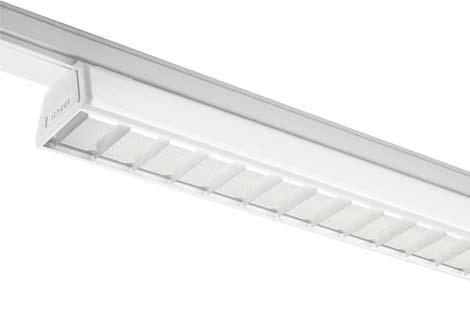

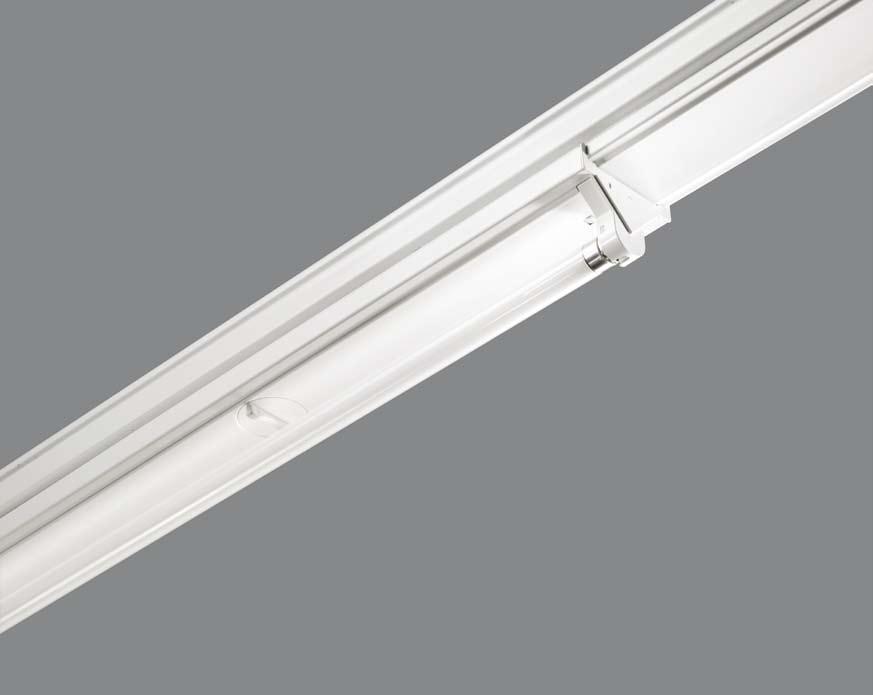

18 Oprawy T16 Krok 3 Dostępne w wersji z pojedynczym i podwójnym (wąskim) źródłem światła; w obydwu wersjach w większości zastosowany taki sam układ optyczny Stateczniki elektroniczne Modularna budowa umożliwia zastosowanie różnych wariantów sterowania światłem i oświetlenia awaryjnego Prosty wybór fazy dla obwodu zasilania oraz obwodów oświetlenia awaryjnego i ściemniania Instalacja bez użycia narzędzi Śruby rzymskie Thorn umożliwiają jednoczesne połączenie elektryczne i mechaniczne Źródła światła Świetlówka liniowa T16, W (FDH), Zaślepka: G5 Wykonanie Obudowa: Gieta z blachy stalowej, malowana fabrycznie na biało Uchwyt źródła światła: formowany wtryskowo z białego tworzywa sztucznego Montaż Oprawa oświetleniowa przygotowana do łatwej instalacji w okablowanej fabrycznie szynie nośnej, mocowana do niej przy pomocy dwóch śrub rzymskich, które umożliwiają natychmiastowe połączenie typu gniazdo-wtyk ; wybór fazy w złączu, możliwość łatwego przypięcia elementów optycznych jeśli jest to konieczne. Opis: Oprawa do jednej lub dwóch (wąskostrumieniowych) świetlówek liniowych T16, W, do użycia z 5-, 7- i 9- stykowym systemem szyn nośnych i układem optycznym Primata. Model: Thorn Primata II T16. Zestaw IP40 dla opraw oświetleniowych T16: Można zamocować na dowolnej oprawie T16 lub układzie optycznym, podnosząc klasę szczelności do IP40. Na jedną oprawę oświetleniową/układ optyczny konieczne jest zamówienie dwóch zestawów IP40. Jednoświetlówkowa oprawa oświetleniowa T16 Sposób zamawiania opraw oświetleniowych Źródła światła należy zamawiać oddzielnie (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Kod Ilcos Trzonek Ciężar (Kg) Symb.zam Oświetlenie Autotest Test adresu awaryjne E3 E3T E3X Elektroniczny układ zapłonowy PR2 1/28W T16 HF FDH G5 0, PR2 1/35W T16 HF FDH G PR2 1/49W T16 HF FDH G PR2 1/54W T16 HF FDH G PR2 1/80W T16 HF FDH G5 1, PR2 2/28W T16 HF FDH G5 1, PR2 2/35W T16 HF FDH G5 1, PR2 2/54W T16 HF FDH G5 1, PR2 2/49W T16 HF FDH G5 1, PR2 2/80W T16 HF FDH G5 1, Elektroniczny układ zapłonowy ze ściemnianiem PR2 1/28W T16 HFD FDH G PR2 1/35W T16 HFD FDH G5 1, PR2 1/49W T16 HFD FDH G5 1, PR2 1/54W T16 HFD FDH G5 1, PR2 1/80W T16 HFD FDH G5 1, PR2 2/28W T16 HFD FDH G5 1, PR2 2/35W T16 HFD FDH G5 1, PR2 2/54W T16 HFD FDH G5 1, PR2 2/49W T16 HFD FDH G5 1, PR2 2/80W T16 HFD FDH G5 1, Dwuświetlówkowa oprawa T Jedno- lub dwuświetlówkowa oprawa T16 Zestaw IP40 T16 (potrzebne dwie sztuki na oprawę) PR2 IP40 KIT 1/T PR2 IP40 KIT 2/T

19 Oprawy Krok 3 Wersje z jednym i dwoma źródłami światła mogą być użyte z przeznaczonymi dla nich elementami optycznymi Stateczniki elektroniczne Modularna budowa umożliwia zastosowanie różnych wariantów sterowania światłem i oświetlenia awaryjnego Prosty wybór fazy dla obwodu zasilania oraz obwodów oświetlenia awaryjnego i ściemniania Instalacja bez użycia narzędzi Śruby rzymskie Thorn umożliwiają jednoczesne połączenie elektryczne i mechaniczne Źródła światła Świetlówka liniowa, W (FD), Zaślepka: G13 Wykonanie Obudowa: Gięta z blachy stalowej, malowana fabrycznie na biało Uchwyt źródła światła: formowany wtryskowo z białego tworzywa sztucznego Montaż Oprawa przygotowana do montażu w okablowanej fabrycznie szynie. Mocuje się ją do szyny za pomocą dwóch śrub rzymskich, tworząc połączenie elektryczne poprzez zamocowane gniazdo i wtyk. Wybór fazy systemu na złączu. W razie potrzeby można łatwo zamocować elementy optyczne. Opis: Oprawa do jednej lub dwóch świetlówek liniowych o mocy W przeznaczona do użycia z 5-, 7- lub 9-stykowym systemem szyn nośnych i układem optycznym. Model: Thorn Primata II. Zestaw IP40 dla opraw oświetleniowych : Można zamocować na dowolnej oprawie lub układzie optycznym, podnosząc klasę szczelności do IP40. Do oprawy z pojedynczą lampą należy zamówić dwa zestawy IP40. Dla oprawy z dwoma lampami należy zamówić cztery zestawy. Jednoświetlówkowa oprawa oświetleniowa Sposób zamawiania opraw oświetleniowych Źródła światła należy zamawiać oddzielnie (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Dwuświetlówkowa oprawa Opis Kod Ilcos Trzonek Ciężar (Kg) Symb.zam Oświetlenie Autotest Test adresu awaryjne E3 E3T E3X Statecznik magnetyczny PR2 1/36W CP FD G13 1, PR2 1/ CP FD G13 1, PR2 2/36W CP FD G13 2, PR2 2/ CP FD G13 2, PR2 1/36W NC FD G13 1, PR2 1/ NC FD G13 1, PR2 2/36W NC FD G13 2, PR2 2/ NC FD G13 2, Elektroniczny układ zapłonowy PR2 1/36W HF FD G13 1, PR2 1/ HF FD G13 1, PR2 2/36W HF FD G13 1, PR2 2/ HF FD G13 1, Elektroniczny układ zapłonowy ze ściemnianiem PR2 1/36W HFD FD G13 1, PR2 1/ HFD FD G13 1, PR2 2/36W HFD FD G13 1, PR2 2/ HFD FD G Jednoświetlówkowa oprawa oświetleniowa Dwuświetlówkowa oprawa Zestaw IP40 * PR2 IP40 KIT * Do oprawy jednoświetlówkowej potrzebne są dwa, do dwuświetlówkowej cztery CP - z kompensacją, NC - bez kompensacji 19

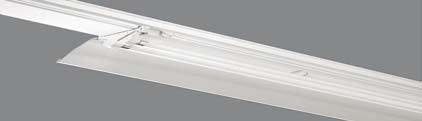

20 Białe odbłyśniki Odpowiednie do jednoi dwuświetlówkowych opraw T16 i (patrz str. 18 i 19) Dostępne łączniki z białego tworzywa sztucznego, zapewniające estetyczny wygląd Doskonale nadają się do montażu na niskich sufitach w obiektach przemysłowych lub użytkowych, gdzie wymagane jest równomierne oświetlenie Odbłyśniki asymetryczne do oświetlania powierzchni pionowych Łącznik dla odbłyśników R i RLW Biały łącznik z tworzywa sztucznego do odbłyśników PR2 R i PR2 RLW zapewnia estetyczny wygląd i precyzyjne ustawienie szyn Prosty montaż bez użycia narzędzi Wymagana jedna para na każde połączenie Zaślepka do odbłyśników R i RLW Biała zaślepka z tworzywa sztucznego do odbłyśników PR2 R i PR2 RLW zapewnia estetyczny wygląd i umożliwia precyzyjne ustawienie szyn Prosty montaż bez użycia narzędzi Wymagana jedna para na każdą obudowę lub nieprzerwany ciąg obudów Zaślepka do odbłyśników RA Białe zaślepki z tworzywa sztucznego do odbłyśnika PR2 RA zapewniają estetyczny wygląd Prosty montaż bez użycia narzędzi Wymagana jedna para na każde połączenie Wykonanie Odbłyśnik: z blachy stalowej, pomalowany fabrycznie na biało Zaślepki i łączniki: formowany wtryskowo z białego tworzywa sztucznego Montaż Unikalny mechanizm zatrzaskowy umożliwia łatwe przymocowanie do oprawy bez użycia narzędzi Opis: Biały odbłyśnik do oprawy jedno- lub dwuświetlówkowej T16 i do użycia z oprawą systemową. Model: Thorn Primata II R Opis: Biały odbłyśnik z białą kratką rastrową do oprawy jedno- lub dwuświetlówkowej T16 i do użycia z oprawą systemową. Model: Thorn Primata II RLW Opis: Biały asymetryczny odbłyśnik do oprawy jedno- lub dwuświetlówkowej T16 i do użycia z oprawą systemową. Model: Thorn Primata II RA Sposób zamawiania białych odbłyśników W celu zamówienia pełnej oprawy należy wykonać kroki 1-5 Opis Ciężar (Kg) Symb.zam Białe odbłyśniki Do stosowania z jednoświetlówkowymi oprawami PR2 R 1x36 1, PR2 R 1x58 1, Do stosowania z dwuświetlówkowymi oprawami PR2 R 2x36 1, PR2 R 2x58 2, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 R 1/2x28/54 1, PR2 R 1/2x35/49/80 1, Biały odbłyśnik z białymi rastrami Do stosowania z jednoświetlówkowymi oprawami PR2 RLW 1x36 2, PR2 RLW 1x58 2, Do stosowania z dwuświetlówkowymi oprawami PR2 RLW 2x36 3, PR2 RLW 2x58 4, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 RLW 1/2x28/54 2, PR2 RLW 1/2x35/49/80 2, Łącznik dla odbłyśników R i RLW PR2 R-C 1x 1/2xT16 Pair PR2 R-C 2x Pair Zaślepka do odbłyśników R i RLW PR2 R-EC 1x 1/2xT16 Pair PR2 R-EC 2x Pair Biały odbłyśnik asymetryczny Do stosowania z jednoświetlówkowymi oprawami PR2 RA 1x36 1, PR2 RA 1x58 1, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 RA 1/2x28/54 1, PR2 RA 1/2x35/49/80 1, Łącznik dla odbłyśników R i RLW Zaślepki do odbłyśnika R i RLW Zaślepki do odbłyśnika RA Zaślepka do odbłyśników RA PR2 RA-EC Pair ** (wymagana jedna para na każdą obudowę lub nieprzerwany ciąg obudów) 20

21 Krok Biały odbłyśnik T16, do wersji jedno- lub dwuświetlówkowej Biały odbłyśnik, do wersji jednoświetlówkowej Biały odbłyśnik T16 z białymi rastrem, do wersji jedno- lub dwuświetlówkowej Biały odbłyśnik, do wersji dwuświetlówkowej Biały asymetryczny odbłyśnik T16, do wersji jedno- lub dwuświetlówkowej Biały odbłyśnik z białymi rastrem, do wersji jednoświetlówkowej Biały odbłyśnik z białymi rastrem, do wersji dwuświetlówkowej Biały asymetryczny odbłyśnik, do wersji jednoświetlówkowej 21

22 Odbłyśniki aluminiowe Odpowiednie do jednoi dwuświetlówkowych opraw T16 i (patrz str. 18 i 19) Jednoczęściowy odbłyśnik aluminiowy z wykończeniem lustrzanym Mirrorbrite zapewnia doskonałą regulację światła Odbłyśniki zachodzą na siebie w taki sposób, że optycznie tworzą jeden ciąg, dzięki czemu nie ma potrzeby stosowania oddzielnych zaślepek lub łączników Doskonale nadaje się do montażu na wysokich sufitach w obiektach przemysłowych lub w obiektach handlowych o niższych sufitach, gdzie wymagana jest doskonała widoczność Odbłyśnik asymetryczny zapewniający jednolite pionowe oświetlenie Wykonanie Odbłyśnik: gięte aluminium z wykończeniem Mirrorbrite Montaż Odbłyśnik można łatwo i bez użycia narzędzi wpiąć w oprawę za pomocą zaczepów ze stali nierdzewnej. Odbłyśniki zaprojektowano tak, by na siebie zachodziły, co zapewnia doskonałe ich dopasowanie i precyzyjne ustawienie. Opis: Szerokostrumieniowy aluminiowy odbłyśnik Mirrorbrite do opraw jednolub dwuświetlówkowych T16 i stosowany razem z oprawą systemową. Model: Thorn Primata II WB. Opis: Wąskostrumieniowy aluminiowy odbłyśnik Mirrorbrite do opraw jednolub dwuświetlówkowych T16 i stosowany razem z oprawą systemową. Model: Thorn Primata II NB. Opis: Aluminiowy odbłyśnik z wykończeniem Mirrorbrite do jedno- lub dwuświetlówkowych opraw T16 i jednoświetlówkowych opraw stosowanych do oświetlania płaszczyzn pionowych, przeznaczony do opraw systemowych. Model: Thorn Primata II WA Sposób zamawiania odbłyśników aluminiowych (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Ciężar (Kg) Symb.zam Odbłyśnik aluminiowy szerokostrumieniowy Do stosowania z jednoświetlówkowymi oprawami PR2 WB 1x36 0, PR2 WB 1x58 0, Do stosowania z dwuświetlówkowymi oprawami PR2 WB 2x36 0, PR2 WB 2x58 0, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 WB 1/2x28/54 0, PR2 WB 1/2x35/49/80 0, Odbłyśnik aluminiowy wąskostrumieniowy Do stosowania z jednoświetlówkowymi oprawami PR2 NB 1x36 0, PR2 NB 1x58 0, Do stosowania z dwuświetlówkowymi oprawami PR2 NB 2x36 0, PR2 NB 2x58 0, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 NB 1/2x28/54 0, PR2 NB 1/2x35/49/80 0, Aluminiowy odbłyśnik asymetryczny Do stosowania z jednoświetlówkowymi oprawami PR2 WA 1x36 0, PR2 WA 1x58 0, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 WA 1/2x28/54 0, PR2 WA 1/2x35/49/80 0,

23 Krok Aluminiowy odbłyśnik szerokostrumieniowy T16, do wesji jedno- lub dwuświetlówkowej Aluminiowy odbłyśnik szerokostrumieniowy, do wesji jednoświetlówkowej Aluminiowy odbłyśnik wąskostrumieniowy T16, do wersji jedno- lub dwuświetlówkowej Aluminiowy odbłyśnik szerokostrumieniowy, do wesji dwuświetlówkowej Aluminiowy odbłyśnik T16, asymetryczny, w wersji jedno- lub dwuświetlówkowej Aluminiowy odbłyśnik wąskostrumieniowy, do wersji jednoświetlówkowej Aluminiowy odbłyśnik wąskostrumieniowy, do wersji dwuświetlówkowej Aluminiowy odbłyśnik, asymetryczny, w wersji jednoświetlówkowej 23

24 Podstawowe obudowy z lustrzanym układem optycznym Odpowiedni do jednoi dwuświetlówkowych opraw T16 i/lub (patrz strona 18 i 19) Wybór szerokostrumieniowych odbłyśników asymetrycznych lub asymetrycznych odbłyśników dwustronnych Dostępne łączniki z białego tworzywa sztucznego, zapewniające estetyczny wygląd (patrz strona 28) Znakomite rozwiązania dla super- i hipermarketów oraz do oświetlenia półek Wykonanie Obudowa: blacha stalowa, malowana fabrycznie na biało Wbudowany odbłyśnik: gięte aluminium matowe Satinbrite Zaślepki i łączniki: formowany wtryskowo z białego tworzywa sztucznego Montaż Unikalny mechanizm zatrzaskowy umożliwia łatwe przymocowanie do oprawy bez użycia narzędzi Opis: Biała podstawowa obudowa z wbudowanym szerokostrumieniowym odbłyśnikiem aluminiowym Satinbrite do jedno- lub dwuświetlówkowych opraw T16 i, stosowana z oprawą systemową. Model: Thorn Primata II HWB Opis: Biała podstawowa obudowa z wbudowanym asymetrycznym odbłyśnikiem aluminiowym Satinbrite do jednoświetlówkowych opraw, stosowana z oprawą systemową. Model: Thorn Primata II HA Opis: Biała podstawowa obudowa z wbudowanym dwustronnym asymetrycznym odbłyśnikiem aluminiowym Satinbrite do dwuświetlówkowych opraw,stosowana z oprawą systemową. Model: Thorn Primata II HAD Sposób zamawiania podstawowej obudowy z lustrzanym układem optycznym (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Ciężar (Kg) Symb.zam Podstawowa obudowa z szerokostrumieniowym układem optycznym Do stosowania z jednoświetlówkowymi oprawami PR2 HWB 1x36 2, PR2 HWB 1x Do stosowania z dwuświetlówkowymi oprawami PR2 HWB 2x36 3, PR2 HWB 2x58 4, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 HWB 1/2x28/ PR2 HWB 1/2x35/49/80 2, Podstawowa obudowa z asymetrycznym lustrzanym układem optycznym (tylko do jednoświetlówkowych opraw ) PR2 HA 1x36 2, PR2 HA 1x Podstawowa obudowa z dwustronnym asymetrycznym rastrem lustrzanym (tylko do dwuświetlówkowych opraw ) PR2 HAD 2x36 3, PR2 HAD 2x58 4,

25 Krok Szerokostrumieniowy, lustrzany T16, do oprawy jedno- lub dwuświetlówkowej Szerokostrumieniowy, lustrzany, do oprawy jednoświetlówkowej Szerokostrumieniowy, lustrzany, do oprawy dwuświetlówkowej Asymetryczny, lustrzany, do oprawy jednoświetlówkowej Dwustronny, lustrzany, asymetryczny, do oprawy dwuświetlówkowej 25

26 Podstawowe obudowy z układem optycznym z rastrami Krok 4 26 Odpowiednie do jednoi dwuświetlówkowych opraw T16 i (patrz str. 18 i 19) Szeroki asortyment rastrów ze stali pomalowanej na biało, perforowanej stali pomalowanej na biało oraz aluminiowych Satinbrite lub Mirrorbrite, chroniących przed olśnieniami. Rastry Satinbrite i Mirrorbrite spełniają wymogi normy EN dotyczące nowoczesnych monitorów ekranowych (w zależności od mocy układu oświetlającego użytego z elementami optycznymi) Dostępne łączniki z białego tworzywa sztucznego, zapewniające estetyczny wygląd (patrz strona 28) Doskonale nadają się do sklepów detalicznych oraz obiektów handlowych i przemysłowych, w których znajdują się monitory ekranowe Wersje z mikroperforacją zapewniają wygodniejsze warunki widzenia, z bardziej nastrojowym światłem Wykonanie Obudowa: blacha stalowa pomalowana na biało z wsuwanymi odbłyśnikami z giętego aluminium Raster: aluminiowy typu Satinbrite lub Mirrorbrite, ze stali pomalowanej na biało lub ze stali perforowanej Zaślepki i łączniki: formowany wtryskowo z białego tworzywa sztucznego Montaż Unikalny mechanizm zatrzaskowy umożliwia łatwe przymocowanie do oprawy bez użycia narzędzi Opis: Biała podstawowa obudowa z rastrami Satinbrite do jedno- lub dwuświetlówkowych opraw oświetleniowych T16 i używanych z systemem oświetleniowym z szynami nośnymi. Model: Thorn Primata II HLS Opis: Biała podstawowa obudowa z rastrami Mirrorbrite do jedno- lub dwuświetlówkowych opraw oświetleniowych T16 i używanych z systemem oświetleniowym z szynami nośnymi. Model: Thorn Primata II HLM Opis: Biała podstawowa obudowa z pomalowanymi na biało stalowymi rastrami do jedno- lub dwuświetlówkowych opraw oświetleniowych T16 i używanych z systemem oświetleniowym z szynami nośnymi. Model: Thorn Primata II HLW Opis: Biała perforowana podstawowa obudowa z białymi perforowanymi rastrami do jednolub dwuświetlówkowych opraw T16 i używanych z systemem oświetleniowym z szynami nośnymi. Model: Thorn Primata II HLW PF Sposób zamawiania podstawowych obudów z układem optycznym z rastrami (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Ciężar (Kg) Symb.zam Podstawowa obudowa z rastrami matowymi Satinbrite Do stosowania z jednoświetlówkowymi oprawami PR2 HLS 1x36 2, PR2 HLS 1x58 3, Do stosowania z dwuświetlówkowymi oprawami PR2 HLS 2x36 3, PR2 HLS 2x58 4, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 HLS 1/2x28/ PR2 HLS 1/2x35/49/80 2, Podstawowa obudowa z rastrami lustrzanymi Mirrorbrite Do stosowania z jednoświetlówkowymi oprawami PR2 HLM 1x36 2, PR2 HLM 1x58 3, Do stosowania z dwuświetlówkowymi oprawami PR2 HLM 2x36 3, PR2 HLM 2x58 4, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 HLM 1/2x28/ PR2 HLM 1/2x35/49/80 2, Podstawowa obudowa z białymi rastrami Do stosowania z jednoświetlówkowymi oprawami PR2 HLW 1x36 3, PR2 HLW 1x58 4, Do stosowania z dwuświetlówkowymi oprawami PR2 HLW 2x36 5, PR2 HLW 2x58 6, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 HLW 1/2x28/54 2, PR2 HLW 1/2x35/49/80 2, Perforowana podstawowa obudowa z białym perforowanym rastrem Do stosowania z jednoświetlówkowymi oprawami PR2 HLW PF 1x36 3, PR2 HLW PF 1x Do stosowania z dwuświetlówkowymi oprawami PR2 HLW PF 2x36 5, PR2 HLW PF 2x58 6, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 HLW PF 1/2x28/54 2, PR2 HLW PF 1/2x35/49/80 2,

27 Raster T16 Satinbrite, do opraw jedno- lub dwuświetlówkowych Raster Satinbrite, do opraw jednoświetlówkowych Raster T16 Mirrorbrite, do opraw jedno- lub dwuświetlówkowych Raster Satinbrite, do opraw dwuświetlówkowych Biały raster T16, do opraw jednoświetlówkowych Raster Mirrorbrite, do opraw jednoświetlówkowych Perforowany i biały perforowany raster T16, do opraw jedno- lub dwuświetlówkowych Raster Mirrorbrite, do opraw dwuświetlówkowych Biała lub perforowana obudowa z białym lub perforowanym rastrem, do opraw jednoświetlówkowych Biała lub perforowana obudowa z białym lub perforowanym rastrem, do opraw dwuświetlówkowych 27

28 Wyposażenie dodatkowe podstawowej obudowy Krok 4 Łącznik do elementów optycznych podstawowej obudowy Biały łącznik z tworzywa sztucznego do wszystkich elementów optycznych podstawowej obudowy, zapewniający estetyczny wygląd i umożliwiający idealne ustawienie Prosty montaż bez użycia narzędzi Wymagana jedna para na każde połączenie Zaślepka do elementów optycznych podstawowej obudowy Białe zaślepki z tworzywa sztucznego do wszystkich elementów optycznych podstawowej obudowy, zapewniające estetyczny wygląd i umożliwiające idealne ustawienie Łatwy montaż bez użycia narzędzi Wymagana jedna para na każdą obudowę lub nieprzerwany ciąg obudów Sposób zamawiania wyposażenia dodatkowego do podstawowej obudowy (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Symb.zam Łącznik do wszystkich elementów optycznych podstawowej obudowy (potrzebna jedna para na każde połączenie) Do stosowania z jednoświetlówkowymi oprawami PR2 H-C 1x Pair Do stosowania z dwuświetlówkowymi oprawami PR2 H-C 2x Pair Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 H-C 1/2xT16 Pair Zaślepki do wszystkich elementów optycznych podstawowej obudowy (potrzebna jedna para na każdą obudowę lub na nieprzerwany ciąg obudów) Do stosowania z jednoświetlówkowymi oprawami PR2 H-EC 1x Pair Do stosowania z dwuświetlówkowymi oprawami PR2 H-EC 2x Pair Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 H-EC 1/2xT16 Pair

29 29

30 Wyposażenie dodatkowe Siatka ochronna Odpowiednie do jednoi dwuświetlówkowych opraw T16 i Może być na zawiasach, by umożliwiać wymianę źródła światła Do mechanicznej ochrony źródeł światła idealna w pomieszczenia magazynowych z niskim sufitem Wykonanie Pręty: Polerowana stal ocynkowana Uchwyty montażowe: Aluminium Montaż Montaż bez narzędzi za pośrednictwem dwóch aluminiowych uchwytów Opis: Siatka ochronna wykonana z polerowanej ocynkowanej stali do jedno-/dwuświetlówkowych opraw oświetleniowych T16 i używanych z systemem oświetleniowym z szynami nośnymi. Model: Thorn Primata II WG Siatka ochronna do jednoświetlówkowych opraw Siatka ochronna do dwuświetlówkowych opraw Siatka ochronna do jedno-/dwuświetlówkowych opraw T16 Moduły oświetlenia punktowego Moduł z wbudowaną, okablowaną trójfazowo szyną, wykonany w długościach równych długościom innych modułów systemu W trójfazowej szynie można zainstalować standardowe oprawy punktowe Proste wybieranie fazy zasilania Instalacja bez użycia narzędzi Śruby rzymskie Thorn umożliwiają jednoczesne połączenie elektryczne i mechaniczne Wykonanie Obudowa: gięta blacha stalowa pomalowana fabrycznie na biało, elementy końcowe z formowanego wtryskowo białego plastiku Montaż Moduł przygotowany do łatwej instalacji w okablowanej fabrycznie szynie nośnej. Mocowany do szyny za pomocą dwóch śrub rzymskich, umożliwiających natychmiastowe połączenie mechaniczne i elektryczne poprzez zamocowany układ gniazdowtyk; wybór fazy na złaczu elektrycznym; oprawy punktowe należy montować w taki sam sposób, jak w innych trójfazowych systemach z szynami nośnymi Opis: moduł z wbudowaną, okablowaną trójfazowo szyną, wykonany w długościach równych długościom innych modułów systemu, przeznaczony do stosowania w systemach oświetleniowych z szynami nośnymi z 5-, 7- lub 9-stykowymi złączami zasilającymi. Model: Thorn Primata II TM 1175/ T / /760 Moduł nie zawiera oprawy punktowej Zestaw do mocowania opraw świetlówkowych Zestaw do mocowania innych opraw świetlówkowych w nieokablowanej szynie (FF) 30

31 Krok 5 Moduł czujnika obecności Moduł ze zintegrowanym czujnikiem obecności Regulacja mocy W Wykonanie Obudowa: gięta blacha stalowa pomalowana fabrycznie na biało, elementy końcowe z formowanego wtryskowo białego plastiku Kąt nadzoru: 22 Maksymalna odległość: 16 m 6 cykli czasowych, od 1sekundy do około 8 minut. Montaż Moduł przystosowany do łatwego montażu w szynie; połączenie elektryczne za pomocą kostki zaciskowej Instalacja bez użycia narzędzi Opis: Moduł czujnika obecności używany w oprawie systemowej. Model: Thorn Primata II SLDP m m m Zespół przemysłowy IP60 Kompletna oprawa o mocy 58 W, jedno- lub dwuświetlówkowa (nie ma potrzeby zamawiania oddzielnych opraw) Stateczniki elektroniczne Wbudowany odbłyśnik aluminiowy do symetrycznego lub asymetrycznego rozsyłu światła Źródło światła/odbłyśnik w klasie szczelności IP60 (pyłoszczelny) w celu zabezpieczenia przed spadkiem sprawności oprawy na skutek zakurzenia Wygodny wybór fazy bez narzędzi Osłona z tworzywa sztucznego, podtrzymywana przez ramę z ocynkowanej stali Jednoczesne podłączenie mechaniczne i elektryczne przy pomocy zewnętrznej śruby rzymskiej Doskonałe rozwiązanie dla miejsc o wysokim zapyleniu w zakładach przemysłowych i branży samochodowej Wykonanie Obudowa: blacha stalowa pomalowana na biało z plastikową osłoną (poliwęglan), podtrzymywaną przez ramę z ocynkowanej stali Montaż Jednoczesne podłączenie mechaniczne i elektryczne do szyny przy pomocy zewnętrznej śruby rzymskiej Opis: Kompletna oprawa o mocy 1/2x58 W, statecznik elektroniczny, IP60, wbudowany odbłyśnik aluminiowy z symetrycznym lub asymetrycznym rozsyłem światła, panel pokrywy z poliwęglanu podtrzymywany przez ocynkowaną ramę, montaż w szynie systemowej bez użycia narzędzi. Model: Thorn Primata II I PC Sposób zamawiania przemysłowego układu optycznego kompletna oprawa nie ma potrzeby zamawiać oddzielnych opraw. Źródła światła do opraw należy zamawiać oddzielnie Opis 99 Kod Ilcos Trzonek 240 Ciężar (Kg) Symb.zam Symetryczny PR2 I PC 1x HF SYM IP60 FD G13 7, PR2 I PC 2x HF SYM IP60 FD G13 8, Asymetryczny PR2 I PC 2x HF ASYM IP60 FD G13 7, PR2 I PC 1x HF ASYM IP60 FD G13 8, Sposób zamawiania wyposażenia dodatkowego (w celu zamówienia pełnej oprawy należy wykonać czynności opisane w Krokach 1-5) Opis Ciężar (Kg) Symb.zam Siatki ochronne Do stosowania z jednoświetlówkowymi oprawami PR2 WG 1x36 1, PR2 WG 1x58 1, Do stosowania z dwuświetlówkowymi oprawami PR2 WG 2x36 1, PR2 WG 2x58 1, Do stosowania z jedno- lub dwuświetlówkowymi oprawami T16 PR2 WG 1/2x28/ PR2 WG 1/2x35/49/80 1, Opis Ciężar Symb.zam (Kg) Moduły oświetlenia punktowego Moduł trójfazowy 1226 PR2 TM 36 1, Moduł trójfazowy 1526 PR2 TM 58 1, Moduł trójfazowy 1175 PR2 TM 28/54 1, Moduł trójfazowy 1475 PR2 TM 35/49/80 1, Moduł czujnika obecności PR2 SLDP 0, Zestaw do mocowania innych PR2 FF opraw świetlówkowych 31

32 Dane fotometryczne Oprawy T Primata II PR2 Lamp: Primata 1x II 35W PR2 T16 ULOR: Źródła 0.23 światła: DLOR: 1x W LOR: T ULOR: 0,23 DLOR: 0,75 LOR: 0,99 Primata II PR2 Primata II PR2 Źródła światła: 2x 35W T16 ULOR: 0,22 DLOR: 0,75 LOR: 0,97 Primata II PR2+R Primata Lamp: 1x II 35W PR2+R T16 Źródła ULOR: 0.0 światła: DLOR: 1x W LOR: T ULOR: 0,0 DLOR: 0,99 LOR: 0,99 Primata II PR2+R Primata Lamp: 1x II 35W PR2+RLW T16 Źródła ULOR: 0.0 światła: DLOR: 1x W LOR: T ULOR: 0,0 DLOR: 0,9 LOR: 0, Primata II PR2+RA Lamp: Primata 1x II 35W PR2+RA T16 ULOR: Źródła 0.18 światła: DLOR: 1x W LOR: T ULOR: 0,18 DLOR: 0,75 LOR: 0,93 Primata II PR2+WB Primata Lamp: 1x II 35W PR2+WB T16 Źródła ULOR: 0.0 światła: DLOR: 1x W LOR: T ULOR: 0,0 DLOR: 1,03 LOR: 1,04 Primata II PR2+NB Lamp: Primata 1x II 35W PR2+NB T16 ULOR: Źródła 0.0 światła: DLOR: 1x W LOR: T ULOR: 0,0 DLOR: 0,99 LOR: 0,99 Primata II PR2+WA Primata Lamp: 1x II 35W PR2+WA T16 Źródła ULOR: 0.0 światła: DLOR: 1x W LOR: T ULOR: 0,0 DLOR: 1,02 LOR: 1, Primata II PR2+HWB Primata Lamp: 1x II 35W PR2+HWB T16 Źródła ULOR: 0.0 światła: DLOR: 1x W LOR: T ULOR: 0,0 DLOR: 0,85 LOR: 0,85 Primata II PR2+HLW PF Primata Lamp: 1x II 35W PR2+HLW T16 PF Źródła ULOR: 0.12 światła: DLOR: 1x W LOR: T ULOR: 0,12 DLOR: 0,72 LOR: 0,84 Primata II PR2+HLS Lamp: Primata 1x II 35W PR2+HLS T16 ULOR: Źródła 0.0 światła: DLOR: 1x W LOR: T ULOR: 0,0 DLOR: 0,74 LOR: 0,74 Primata II PR2+HLM Primata Lamp: 1x II 35W PR2+HLM T16 Źródła ULOR: 0.0 światła: DLOR: 1x W LOR: T ULOR: 0,0 DLOR: 0,76 LOR: 0,76 32

33 Oprawy Primata II PR2 Primata Lamp: 1x II PR2 Źródła ULOR: 0.29 światła: DLOR: 1x 0.67 LOR: 0.96 ULOR: 0,29 DLOR: 0,67 LOR: 0,96 Primata II PR2 Primata Lamp: 2x II PR2 Źródła ULOR: 0.38 światła: DLOR: 2x 0.59 LOR: 0.97 ULOR: 0,38 DLOR: 0,59 LOR: 0,97 Primata II PR2+R Primata Lamp: 1x II PR2+R Źródła ULOR: 0.0 światła: DLOR: 1x 0.83 LOR: 0.83 ULOR: 0,0 DLOR: 0,83 LOR: 0,83 Primata II PR2+RLW Primata Lamp: 1x II PR2+RLW Źródła ULOR: 0.0 światła: DLOR: 1x 0.73 LOR: 0.74 ULOR: 0,0 DLOR: 0,73 LOR: 0, Primata II PR2 Primata Lamp: 1x II PR2+RA Źródła ULOR: 0.29 światła: DLOR: 1x 0.67 LOR: 0.96 ULOR: 0,19 DLOR: 0,63 LOR: 0,82 Primata II PR2+WB Primata Lamp: 1x II PR2+WB Źródła ULOR: 0.0 światła: DLOR: 1x 0.80 LOR: 0.80 ULOR: 0,0 DLOR: 0,80 LOR: 0,80 Primata II PR2+NB Primata Lamp: 1x II PR2+NB Źródła ULOR: 0.0 światła: DLOR: 1x 0.83 LOR: 0.83 ULOR: 0,0 DLOR: 0,83 LOR: 0,83 Primata II PR2+WA Primata Lamp: 1x II PR2+WA Źródła ULOR: 0.0 światła: DLOR: 1x 0.87 LOR: 0.87 ULOR: 0,0 DLOR: 0,87 LOR: 0, Primata II PR2+HA Primata Lamp: 1x II PR2+HA Źródła ULOR: 0.0 światła: DLOR: 1x 0.71 LOR: 0.71 ULOR: 0,0 DLOR: 0,71 LOR: 0,71 Primata II PR2+HAD Primata Lamp: 2x II PR2+HAD Źródła ULOR: 0.0 światła: DLOR: 2x 0.74 LOR: 0.74 ULOR: 0,0 DLOR: 0,74 LOR: 0,74 Primata II PR2+HLS Primata Lamp: 1x II PR2+HLS Źródła ULOR: 0.0 światła: DLOR: 1x 0.60 LOR: 0.60 ULOR: 0,0 DLOR: 0,60 LOR: 0,60 Primata II PR2+HLM Primata Lamp: 1x II PR2+HLM Źródła ULOR: 0.0 światła: DLOR: 1x 0.66 LOR: 0.66 ULOR: 0,0 DLOR: 0,66 LOR: 0,66 33

34 Uchwyty zawiesia Wybierz uchwyty zawiesia odpowiednie dla danego zastosowania, budynku lub instalacji. Przejdź na stronę 14 do Sposobu zamawiania uchwytów i zawiesi. Połączenia szyn i połączenia elektryczne Wybierz szynę z 5-, 7- lub 9-stykowym złączem zasilającym, w zależności od rodzaju planowanej oprawy. Upewnij się, że układ szyny/okablowania pasuje do oprawy. Podaj wszystkie inne elementy wyposażenia dodatkowego, które mogą być potrzebne przy danej szynie i okablowaniu (łączniki, złącza elektryczne itp.) Przejdź na strony 15, 16 i 17, gdzie znajdują się sposoby zamawiania dla Kroku 2. Oprawy oświetleniowe W zależności od funkcji (ściemnianie, oświetlenie awaryjne) określ oprawy, które mają być zamontowane w systemie oraz ich moc znamionową, uwzględnioną podczas wybierania okablowanych szyn. Jeśli system wymaga szczelności IP40, wybierz odpowiedni zestaw IP40. Przejdź na strony 18 i 19, gdzie znajdują się sposoby zamawiania dla Kroku 3. Części optyczne Dobierz odpowiedni układ optyczny o właściwej mocy, w zależności od wymaganego rozsyłu światła lub stopnia ograniczenia olśnień. W zamówieniu należy również podać zaślepki i łączniki dopasowane do odpowiedniego układu. Przejdź na strony 20-29, gdzie znajdują się sposoby zamawiania dla Kroku 4. Wyposażenie dodatkowe Można również zamówić dodatkowe wyposażenie, np. moduły do opraw punktowych lub czujniki ruchu. Jedyny wyjątek przy zamawianiu stanowi przemysłowy układ optyczny IP60, dla którego nie trzeba zamawiać oddzielnych opraw ani zaślepek (dostarczana jest pełna oprawa). Przejdź na strony 30 i 31, gdzie znajdują się sposoby zamawiania dla Kroku 5.

35 Krok 1 Bezpośredni montaż sufitowy Zawiesie ślizgowe Uchwyt zawiesia łańcuchowego Regulowane zawiesie łańcuchowe Łańcuch zawiesia (w metrach) Uchwyt do montażu opraw pod kątem Zestawy do zawieszenia na lince Zawiesie na linkach nośnych Uchwyty zawiesia Krok 2 Szyna okablowana fabrycznie Szyna bez okablowania Zaślepka szyny Łącznik szyny Łącznik szyny L Łącznik szyny T Łącznik szyny X Połączenia szyn i połączenia elektryczne Krok 3 T16 jednoświetlówkowa T16 dwuświetlówkowa jednoświetlówkowa dwuświetlówkowa Zestaw IP40 T16 Zestaw IP40 Oprawy oświetleniowe Krok 4 Biały do opraw jedno- lub dwuświetlówkowych T16 Biały + białe rastry, do opraw jedno- lub dwuświetlówkowych T16 Łączniki Zaślepki Biały asymetryczny do oprawa jedno- lub dwuświetlówkowych T16 Układy optyczne Odbłyśniki T Szerokostrumieniowy, lustrzany, oprawy jednolub dwuświetlówkowe T16 Biały raster, oprawy jedno- lub dwuświetlówkowe T16 Perforowany + biały perforowany raster, oprawy jedno- lub dwuświetlówkowe T16 Raster Satinbrite, oprawy jedno- lub dwuświetlówkowe T16 Raster Mirrorbrite, oprawy jedno- lub dwuświetlówkowe T16 Łączniki Podstawowa obudowa T Biały do opraw jednoświetlówkowych Biały do opraw dwuświetlówkowych Biały + białe rastry, do opraw jednoświetlówkowych Biały + białe rastry, do opraw dwuświetlówkowych Łączniki Zaślepki Odbłyśniki Szerokostrumieniowy, lustrzany, oprawy jednoświetlówkowe Szerokostrumieniowy, lustrzany, oprawy dwuświetlówkowe Asymetryczne lustrzany, oprawy jednoświetlówkowe Dwustronny asymetryczny lustrzany, oprawy dwuświetlówkowe Biały raster, oprawy jednoświetlówkowe Biały raster, oprawy dwuświetlówkowe Perforowany + biały perforowany raster, oprawy jednoświetlówkowe Perforowany + biały perforowany raster, oprawy dwuświetlówkowe Podstawowa obudowa Krok 5 Przemysłowy układ optyczny IP60 Moduł do opraw punktowych Moduł czujnika obecności Zestaw do mocowania innych opraw świetlówkowych Siatki ochronne T16 Siatki ochronne Wyposażenie dodatkowe / /633/672

36 Pierścień Pokrywa Przyłącze sieciowe obwodu ściemniania Dodatkowe przewody Uchwyt kablowy Zacisk kablowy /65/ 45/ Zaślepki do RA Szerokostrumieniowy, oprawy jedno- lub dwuświetlówkowe T16 Wąskostrumieniowy, oprawy jedno- lub dwuświetlówkowe T16 Asymetryczny T16 jedno- lub dwuświetlówkowy Zaślepki Biały asymetryczny do oprawa jednoświetlówkowych Zaślepki do RA Szerokostrumieniowy, oprawy jednoświetlówkowe Szerokostrumieniowy, oprawy dwuświetlówkowe Wąskostrumieniowy, oprawy jednoświetlówkowe Wąskostrumieniowy, oprawy dwuświetlówkowe Asymetryczny jednoświetlówkowy Raster Satinbrite, oprawy jednoświetlówkowe Raster Satinbrite, oprawy dwuświetlówkowe Raster Mirrorbrite, oprawy jednoświetlówkowe Raster Mirrorbrite, oprawy dwuświetlówkowe Łączniki Zaślepki
