1 System WEX

2 System WEX 2 System WEX System WEX jest potężnym systemem dla wielu użytkowników, wykorzystującym architekturę klient-serwer wspartą o bazę danych Oracle zainstalowaną w systemie operacyjnym Linux lub Windows Idealnie zintegrowany ze sprzętem pomiarowym, system WEX jest referencyjnym, jako system gromadzenia i przetwarzania danych (Data Acquisition and Handling System). Zaprojektowany przez ekspertów IT system WEX jest zgodny z wszystkimi normami dla C.E.M.S. Systematyczne aktualizacje zapewniają nadążanie za stanem wiedzy oraz zmianami międzynarodowych przepisów i norm. Z systemem WEX Wasz przyszły system będzie niezawodny. Pełna zgodność z EN14181, QAL2 & QAL3 ISO7168, ISO8258 System WEX jest dedykowany dla systemów monitoringu emisji: Akwizycja ze wszystkich urządzeń, wszystkich typów kanałów i producentów; Konfigurowanie i obsługa zestawów urządzeń pomiarowych (systemy akwizycji, analizatory, systemy komunikacyjne); Rejestracja wszystkich zdarzeń i informacji technicznych; Kontrola jakości danych i gwarancja ich dostępności; Ostrzeżenia o zdarzeniach (awarie, alarmy, wzrost stężeń zanieczyszczeń, itp.); Przetwarzanie danych z użyciem zestawu narzędzi do przechowywania danych, raportowania oraz rozpowszechniania danych; Bezpośrednie połączenie z dodanymi modułami: CMMS dla zarządzania obsługą techniczną Wykresy kontrolne, (zgodność z QAL3) Modelowanie, symulacja Dostęp do danych i ich wyświetlanie w internecie. Rys 1: Ekran nadzoru systemu WEX

3 System WEX 3 Historia i referencje System WEX powstał w wyniku zaadaptowania do emisji przemysłowej ponad 20 lat doświadczenia w rozwijaniu oprogramowania dedykowanego do monitorowania jakości powietrza. Korzystając z rozwoju i wzrostu mocy komputerów, system WEX pozwala śledzić w czasie rzeczywistym wartości emisji oraz kontrolować urządzenie pomiarowe w celu ostrzegania przed możliwymi awariami a także ewentualnymi przekroczeniami wartości granicznych. Referencje: SETMI (Toulouse) Spalanie odpadów - 4 linie spopielania, 2 linie spalania, redundancja urządzeń pomiarowych i komputerów. Zarządzanie ponad 500 parametrami. Nadzór w czasie rzeczywistym oraz automatyczne generowanie standardowych raportów. SURGERES (Poitou - Charentes) Spalanie odpadów 1 linia spalania. SAIPOL (Rouen) Spalarnia 3 linie spalania z wielokanałowym przejściem na jeden system pomiarowy. COFATECH (Nancy) Spalarnia 2 linie spalania z wykorzystaniem różnych paliw. HAGANIS (Metz) Spalanie odpadów 2 linie spalania; sampler DIOXYN - typ AMESA. SAIDEF (Fribourg, Szwajcaria) Spalarnia 1 linia. SNET (Gardanne) Spalarnia 2 linie CCIAG (Grenoble) Spalarnia: La Poterne : 2 linie wielokanałowe i z różnymi paliwami + 1 line Athanor : 3 linie wielokanałowe i z różnymi paliwami VINCI ENVIRONNEMENT (Montereau) Spalanie odpadów 1 linia wielokanałowa oraz sampler DIOXYN.

4 System WEX 4 Główne cechy systemu WEX Wymagania dyrektyw europejskich (EU Directives) Obecnie Dyrektywy Europejskie wymagają większej wydajności kontroli środowiska i raportowania. Wraz z wprowadzeniem obowiązujących norm i dyrektyw w dziedzinie monitorowania emisji (LCPD, WID, EN ), operatorzy instalacji muszą dostarczać raporty o emisji będące w wysokim stopniu weryfikowalne i podlegające kontroli. Z tego powodu, aplikacje zarządzania danymi CEMS muszą być specjalnie zaprojektowane do tych zastosowań i powinny zapewniać: Przejrzystość metod i danych wykorzystanych w raporcie; Integralność danych (brak uszkodzeń danych); Kompletność (właściwe przechowywanie danych oraz zarządzanie nimi oraz innymi danymi kontekstowymi); Bezpieczeństwo (ochronę przed utratą lub uszkodzeniem danych); Dokumentacja (właściwe wykorzystanie aplikacji przez operatora); Aplikacje tego typu muszą cechować specyficzne właściwości takie jak: Kontrolę dryftu i dokładności AMS (QAL 3); Automatyczne porównanie z obowiązującymi wartościami dopuszczalnymi (ELV = Emission Limit Values); Automatyczne zarządzanie kalibracjami AMS oraz procedurami QAL 2; Funkcja kalibracji AMS i oceny jej ważności; Wykresy kontrolne (Shewart a, EWMA, CUSUM); Zarządzanie zdublowanymi urządzeniami pomiarowymi AMS. W wyniku rozwoju ochrony środowiska i egzekwowania przepisów, systemy CEMS są obecnie uznawane przez właścicieli elektrowni, jako kluczowy element pracy, który powinien być zarządzany tak jak każde inne narzędzie ważne dla produkcji. W związku z tym staje się kwestią kluczową dla operatorów, aby mieć wszystkie niezbędne narzędzia w aplikacji zarządzającej CEM. Zastosowanie zintegrowanego systemu komputerowego zarządzania (CMMS) pomoże wykonać na czas aktywną obsługę, automatycznie wygeneruje zlecenia i przechowa ważne informacje o obsłudze technicznej (istotne dla efektywnego funkcjonowania). WEX zawiera kilka programów, które są zintegrowane w ramach jednej konfiguracji: WEX-CORE serwer; WEX-SAM akwizycja danych oraz kontrola nad sprzętem; WEX-WKS stacja robocza podłączona do serwera. Podstawowy system WEX jest pakietem zawierającym kilka modułów opcjonalnych: WEX-SUP nadzór; WEX-VAL moduł walidacji danych; WEX-REG przeliczenia wg norm; WEX-RPT generowanie znormalizowanych raportów; WEX-CMMS skomputeryzowany system monitorowania obsługi technicznej (Computerized Maintenance Monitoring System). Elastyczność systemu WEX pozwala na łączenie każdego rodzaju architektury, od kompletnej platformy aż do architektury rozproszonej

5 System WEX 5 Główne cechy system WEX Głównym celem systemu WEX jest zapewnienie zaufania do systemu i danych, które dostarcza. Kompatybilność wszystkich składników systemu oraz wyprowadzanie danych w formacie, który jest akceptowalny przez operatorów, ustawodawcę i opinię publiczną Ergonomiczny interfejs Szeroki wybór narzędzi do wyświetlania i konfiguracji jest intuicyjny i wyposażony w pomoc kontekstową Predefiniowane modele konfiguracji dla zastosowań w przemyśle w celu spełnienia wszystkich możliwych wymagań użytkownika; Połączenia w sieci lokalnej oraz połączenia zdalne Bezpieczny, szybki i stały dostęp do wszystkich danych systemu Monitorowanie wszystkich działań. Różne działania (kalibracja, walidacja, obsługa techniczna ) są definiowane przez użytkownika, raportowane oraz przechowywane. Zgodność z normami wydajności i jakości Zgodność z EN 14956: QAL 1 QAL 1 (przydatność AMS do realizacji funkcji system pomiarowego) Zgodność z EN 14181: QAL 2 & 3 QAL 2 (walidacja i uruchomienie AMS po instalacji) QAL 3 (wykazanie, że AMS jest pod kontrolą w czasie pracy i działa w wymaganym przedziale niepewności) Zgodność z Dyrektywami Europejskimi (E.U. Directives) Dyrektywa dotycząca dużych instalacji spalania paliw /80/EC Dyrektywa dotycząca spalania odpadów /76/EC Normy ISO - ISO 12039, ISO 10849, ISO 7935 Bezpieczeństwo danych i całego system w celu spełnienia przyszłych wymagań Konfigurowanie narzędzi i procedur do zapisywania kopi rezerwowej, powielanie bazy danych i komunikacji. Narzędzia programowe dla łatwego przeprowadzania aktualizacji Wychodzi naprzeciw przyszłym wymaganiom zapewniając długowieczność inwestycji Rysunek 2: Wyświetlanie danych (wartości surowe i dane skorygowane)

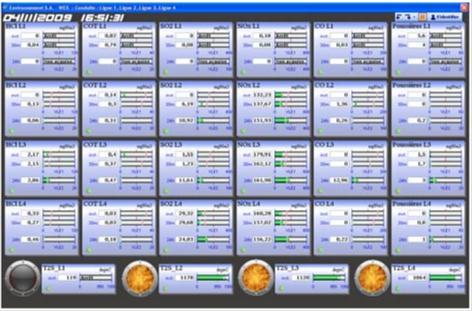

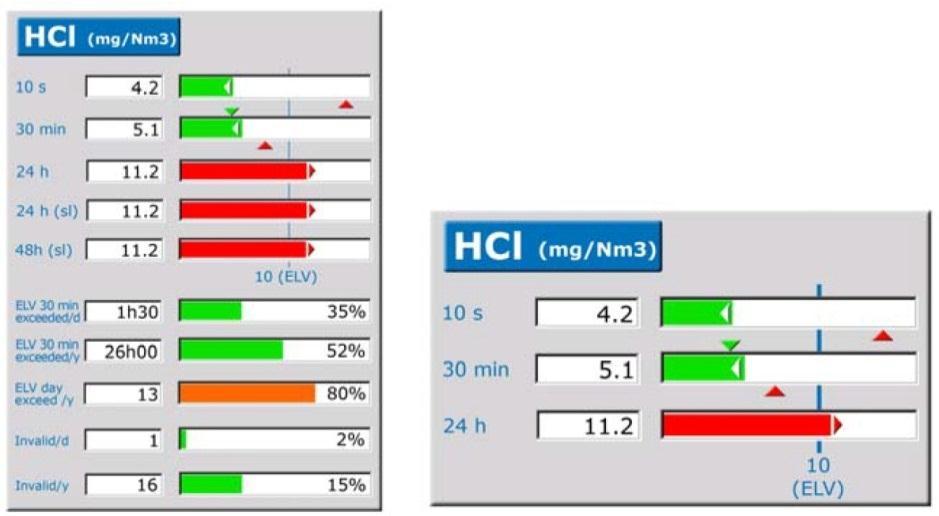

6 System WEX 6 Zarządzanie techniczne Interaktywna konfiguracja ustawień systemowych (analizatory, kanały pomiarowe, profile użytkowników, linie poboru próbek, ) Zarządzanie komunikacją pomiędzy systemem i czujnikami, systemami zewnętrznymi, DCS (OPC, Modbus ) Akwizycja danych surowych (programowanie częstotliwości), dane pierwszego poziomu (first level data FLD) oraz średnie krótkoterminowe (short term averages STA) Na każdym kroku zapis danych (surowych, normalizowanych, korygowanych) (definiowane przez użytkownika) Zarządzanie redundancją w celu uniknięcia awarii analizatorów Standaryzacja w zakresie temperatury, ciśnienia oraz zawartości wody w spalinach Rejestrowanie wszystkich zdarzeń, wyników kalibracji, zmian konfiguracji, alarmów, awarii, przekroczeń wartości progowych, Automatyczne ostrzeganie przez , fax, SMS, itd. Ekran nadzoru informowanie w czasie rzeczywistym Wyświetlanie statusu urządzeń oraz procesu (DCN, I/O, przekaźniki); Prezentowanie wieloekranowe z możliwością animacji może być programowane przez użytkowników (filmy); Wyświetlanie alarmów dla danych surowych, średnich, trendów Graficzna prezentacja w czasie rzeczywistym danych surowych (wyniki pomiarów oraz wewnętrzne, techniczne parametry urządzeń), średnich oraz trendów, danych pośrednich, liczników czasu... Przyciski akcji do ręcznego uruchamiania urządzeń zdublowanych (redundancja) oraz weryfikacji AMS. Rysunek 4: WEX-SPV Rysunek 3: Ekran konfiguracji

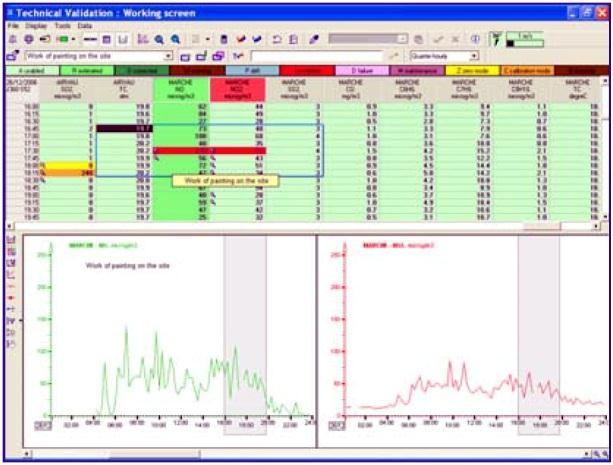

7 System WEX 7 Ekran stacji roboczej Kontrola danych i kontrola jakości Zarządzanie przedziałem ufności dla wszystkich parametrów Kody jakości dla danych surowych i uśrednionych (obsługa techniczna, kalibracja, dryft, ostrzeżenie, defekt, ); Automatyczna kalibracja zgodna z procedurą QAL3 (EN14181) Automatyczna analiza i kontrola wyników kalibracji Programowanie automatycznej korekty ze względu na nachylenie i offset Wykresy kontrolne: CUSUM (NFX ), EWMA (NFX ) oraz Shewart a (ISO 8258.) Ekran graficzny do kontroli przebiegu kalibracji i danych historycznych Wszystkie informacje, dane oraz komunikaty są zapisywane w bazie danych (DBMS). Rysunek 5: Ekran walidacji danych (WEX-VAL) Wyświetlanie wartości chwilowych z danymi uśrednionymi; Zsynchronizowane tabele i wykresy; Zarządzanie wieloparametrowe, dane wirtualne, podświetlanie wartości progowych; Narzędzia walidacji do korekty danych z przechowywaniem danych surowych i walidowanych w tej samej bazie (DBMS). Rysunek 6: Wykresy kontrolne (WEX-SPC)

8 System WEX 8 Przetwarzanie danych i raportowanie System WEX zawiera silne narzędzia do przetwarzania danych: Średnie, sumy, średnie kroczące, rachunek wektorowy, indeksy statystyczne, wskaźniki dostępności, liczniki Wyświetlanie wyników na ekranie, automatyczne drukowanie, automatyczne wysyłanie i lub faksów Automatyczne raporty zgodne z regułami ustalonymi przez władze lokalne a także zdefiniowane przez użytkowników Import danych laboratoryjnych, ręczny lub automatyczny eksport do standardowych narzędzi. System WEX zawiera wszystkie usługi potrzebne do zagwarantowania ciągłej pracy systemu i zapewnienia bezpieczeństwa danych: Baza danych: kontrola objętości, automatyczne kopie bezpieczeństwa, archiwizowanie, naprawa i odzyskiwanie, przechowywanie przez okres ponad 10 lat Szczegółowe zarządzanie prawami dostępu z wykorzystaniem profili użytkowników Automatyczne rejestrowanie przez system wszystkich działań użytkowników Zabezpieczenie przed awariami zasilania (UPS) Raportowanie pracy systemu (awarie, status komunikacji, dostępność systemu i parametrów) Zdalna diagnostyka i wsparcie, hot-line i bezpieczny hosting danych. Rysunek 7: Raport (WEX-RPT)

9 System WEX 9 Architektura System WEX może zarządzać także architekturą rozproszoną o różnej konfiguracji sprzętowej (serwery, stacje robocze, nadzór) lub pełną architekturą zintegrowaną z wszystkimi programami zainstalowanymi na tym samym serwerze. Dzięki elastyczności WEX, mogą być obsługiwane wszystkie konfiguracje, od prostych do bardzo złożonych. Rysunek 8: Typowe wykorzystanie systemu WEX Typowa konfiguracja sprzętowa: WEX CORE oprogramowanie serwera z systemem operacyjnym LINUX lub Windows oraz bazą danych ORACLE ; Sieć Ethernet dla połączenia z systemami akwizycji danych; WEX WKS oprogramowanie dla komputerów biurowych z systemem operacyjnym Windows i podłączonych do sieci lokalnej Ethernet; WEX SUP oprogramowanie (opcja) dla komputerów biurowych z systemem operacyjnym Windows i podłączonych do sieci lokalnej Ethernet; Router ADSL konieczny do zdalnej obsługi technicznej wykonywanej przez iséo lub do podłączenia zdalnych stacji roboczych. Zalety takiego rozwiązania: Solidność, duże woluminy pamięci; Możliwość podłączenia wielu stacji roboczych; Przeznaczone dla średnich i dużych konfiguracji.

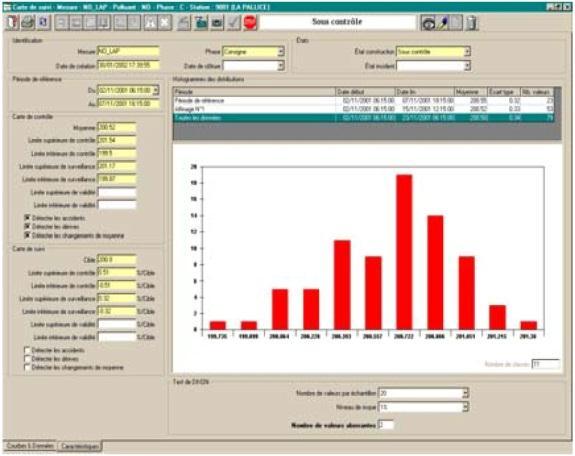

10 System WEX 10 Statystyczna kontrola procesu (WEX-QAL3) Moduł zarządzania statystyczną kontrolą procesu, WEX- QAL3, jest przeznaczony do ciągłej oceny jakości sprzętu pomiarowego. WEX-QAL3 umożliwia zdefiniowanie statystycznych parametrów kontrolnych dla każdej pary urządzenie pomiarowe / kalibrator oraz nadzór i przeliczanie współczynników w czasie kalibracji wykonywanych przez system akwizycji Obsługa techniczna (WEX-CMMS) WEX-CMMS jest opcjonalnym modułem systemu WEX przeznaczonym do zarządzania działaniami obsługi technicznej. Moduł ten umożliwia: Programowanie prac do wykonania na sprzęcie pomiarowym, z opisem, jakiego rodzaju prace mają być wykonane; Śledzenie użycia części zamiennych; Śledzenie interwencji w miejscu pomiarów; Wizualizację zmian wartości kontrolnych zebranych podczas interwencji. Rysunek 9: Ekran modułu WEX-QAL3 - zarządzanie wykresami kontrolnymi Automatycznie wykonywane, powtarzające się śledzenie oraz narzędzia diagnostyczne umożliwiają przewidywanie lub zaznaczanie dryftów lub anomalii sprzętu pomiarowego. Zastosowanie tego modułu przyczynia się także do optymalizacji działań i czasu obsługi poświęconego urządzeniu pomiarowemu. Rysunek 10: Planowanie obsługi technicznej Atmoservice Sp. z o.o Poznań, Rakoniewicka 18 Tel info@atmoservice.pl
