1 Instrukcja obs ugi 3120XP PKWiU Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Polish

2 ZNACZENIE SYMBOLI Znaczenie symboli OSTRZE ENIE Pilarka mo e si staç niebezpiecznym narz dziem Nieuwa ne oraz nieprawid owe pos ugiwanie si pilarkà mo e byç przyczynà powa nych obra eƒ lub Êmierci obs ugujàcego urzàdzenie bàdê innych osób. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Zawsze nale y stosowaç: Zatwierdzony kask ochronny Zatwierdzone ochronniki s uchu Okulary ochronne lub siatka ochronna na twarz Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Emisja ha asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta a w rozdziale Dane techniczne oraz na naklejce. Przeglàd lub/oraz konserwacj wolno wykonywaç tylko przy wy àczonym silniku, gdy wy àcznik znajduje si w po o eniu STOP. Zawsze u ywaj zatwierdzonych r kawic ochronnych. Wykonuj regularnie czyszczenie. Kontrola wzrokowa. Konieczne jest stosowanie okularów ochronnych lub siatki ochronnej na twarz. Uzupe nianie paliwa. Uzupe nianie oleju i regulacja dop ywu oleju. Pozosta e symbole/naklejki samoprzylepne umieszczone na maszynie dotyczà specjalnych wymogów, zwiàzanych z certyfikatami w poszczególnych krajach. 2 Polish

3 SPIS TREÂCI Spis treêci ZNACZENIE SYMBOLI Znaczenie symboli... 2 SPIS TREÂCI Spis treêci... 3 CzynnoÊci które nale y wykonaç przed przystàpieniem do u ytkowania nowej pilarki... 3 ZASADY BEZPIECZE STWA Ârodki ochrony osobistej... 4 Zespo y zabezpieczajàce maszyny... 4 Kontrola, konserwacja i obs uga zespo ów zabezpieczajàcych maszyny... 7 Osprz t tnàcy... 9 CzynnoÊci w celu unikni cia odbicia Ogólne zasady bezpieczeƒstwa Ogólne zasady pracy maszynà CO JEST CO? Co jest co w pilarce? MONTA Monta prowadnicy i aƒcucha PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Paliwo URUCHAMIANIE I WY ÑCZANIE Uruchamianie i wy àczanie KONSERWACJA Gaênik Rozrusznik Filtr powietrza Âwieca zap onowa T umik Smarowanie o yska ig owego Regulacja pompy oleju Uk ad ch odzenia Przeglàd codzienny Przeglàd cotygodniowy Przeglàd miesi czny DANE TECHNICZNE Dane techniczne Zestawy prowadnica/ aƒcuch Zapewnienie o zgodnoêci z normami WE CzynnoÊci które nale y wykonaç przed przystàpieniem do u ytkowania nowej pilarki Zapoznaj si dok adnie z treêcià instrukcji obs ugi. Sprawdê prawid owoêç zamontowania i regulacji mechanizmu tnàcego. Patrz wskazówki podane pod rubrykà Monta. Zatankuj, w àcz pilark i skontroluj ustawienie gaênika. Patrz wskazówki podane pod rubrykami Przygotowywanie i obchodzenie si z paliwem, Uruchamianie, Wy àczanie oraz Gaênik. Nie u ywaj pilarki zanim wystarczajàca iloêç oleju aƒcuchowego nie dotrze do jej aƒcucha. Patrz wskazówki podane pod rubrykà Osprz t tnàcy. WA NE Zbyt oszcz dne ustawienie gaênika wielokrotnie zwi ksza ryzyko uszkodzenia silnika. Nieprawid owa konserwacja filtra powietrza prowadzi do osadzania si nalotu na Êwiecy zap onowej i tym samym do trudnoêci w uruchamianiu silnika. èle naregulowany aƒcuch powoduje zwi kszenie zu ycia lub uszkodzenie prowadnicy, z batki nap dowej i aƒcucha. OSTRZE ENIE Pod adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze nale y u ywaç wy àcznie oryginalnych cz Êci zamiennych. Samowolne wprowadzanie zmian oraz/lub montowanie wyposa enia nie zatwierdzonego przez producenta mo e staç si przyczynà groênych obra eƒ lub Êmierci obs ugujàcego urzàdzenie bàdê innych osób. OSTRZE ENIE Nieprawid owo lub nieostro nie u ywana pilarka mo a staç si niebezpiecznym narz dziem, mogàcym byç przyczynà groênych obra eƒ, nawet zagra ajàcych yciu. Dlatego bardzo wa ne jest, aby dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instruk OSTRZE ENIE Wewnàtrz t umika znajdujà si substancje chemiczne mogàce wywo ywaç choroby nowotworowe. W razie uszkodzenia t umika unikaj stycznoêci z tymi elementami. OSTRZE ENIE D ugotrwa e wdychanie spalin silnikowych, zawiesiny oleju aƒcuchowego w powietrzu oraz py u towarzyszàcego powstawaniu wiórów mo e byç szkodliwe dla zdrowia. Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. Polish 3

4 ZASADY BEZPIECZE STWA Ârodki ochrony osobistej Zespo y zabezpieczajàce maszyny OSTRZE ENIE Przyczynà wi kszoêci wypadków z udzia em pilarek jest zetkni cie si aƒcucha z operatorem. Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. W niniejszym rozdziale przedstawiono poszczególne zespo y zabezpieczajàce maszyny, omówiono ich funkcj oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawid owego dzia ania. Patrz rozdzia Co jest co?, aby zapoznaç si z rozmieszczeniem tych zespo ów w pilarce. OSTRZE ENIE Nie wolno u ywaç maszyny z niesprawnymi zespo ami zabezpieczajàcymi. Stosuj si do podanych w niniejszym rozdziale instrukcji dotyczàcych kontroli, konserwacji i obs ugi. Hamulec aƒcucha i zabezpieczenie przed odbiciem OSTRZE ENIE Nieustanne lub d ugotrwa e przebywanie w ha asie mo e spowodowaç trwa e upoêledzenie s uchu. Pracujàc pilarkà noê zawsze atestowane ochronniki s uchu. Blokada dêwigni gazu Kask ochronny Ochronniki s uchu Okulary ochronne lub siatka ochronna na twarz Wychwytnik aƒcucha R kawice ochronne z zabezpieczeniem przed przeci ciem pilarkà Os ona prawej r ki Spodnie ochronne z zabezpieczeniem przed przeci ciem pilarkà System t umienia wibracji Wy àcznik Obuwie wysokie z zabezpieczeniem przed przeci ciem pilarkà, z podnoskami stalowymi i przeciwpoêlizgowymi podeszwami T umik Ubranie powinno byç dopasowane lecz nie powinno ograniczaç swobody ruchów operatora. Apteczka pierwszej pomocy powinna znajdowaç si zawsze w pobli u. Osprz t tnàcy. Patrz wskazówki podane pod rubrykà Osprz t tnàcy. 4 Polish

5 ZASADY BEZPIECZE STWA Hamulec aƒcucha i zabezpieczenie przed odbiciem Twoja pilarka jest wyposa ona w hamulec aƒcucha przeznaczony do natychmiastowego zatrzymywania aƒcucha w przypadku odbicia. Hamulec aƒcucha zmniejsza ryzyko wystàpienia wypadku, lecz pami taj, e tylko Ty mo esz mu zapobiec. Podczas pracy maszynà zachowuj ostro noêç i zapewnij, aby strefa odbicia prowadnicy nigdy nie dotyka a do adnego przedmiotu. r cznie tak e w celu zapobiegania wypadkom mogàcym powstaç w skutek niezamierzonego dotkni cia do aƒcucha przez u ytkownika lub osoby przebywajàce w pobli u. Hamulec aƒcucha uwalnia si przez przesuni cie urzàdzenia zabezpieczajàcego przed odbiciem do ty u, w kierunku przedniego uchwytu. Hamulec aƒcucha (A) w àczany jest bàdê r cznie (lewà d onià), bàdê automatycznie, za pomocà mechanizmu bezw adnoêciowego (masy bezw adnoêciowej swobodnie poruszajàcej si wzgl dem pilarki. W wi kszoêci naszych modeli zabezpieczenie przed odbiciem wytwar W àczenie nast puje przez przesuni cie dêwigni mechanizmu zabezpieczajàcego orzed odbiciem (B) do przodu. Odbicie mo e byç gwa towne i wystàpiç nagle. W wi kszoêci przypadków odbicia sà niewielkie i nie zawsze powodujà w àczenie si hamulca aƒcucha. W razie wyst powania takich odbiç nale y pewnie trzymaç pilark i nie puszczaç uchwytów. Ruch ten uruchamia mechanizm spr ynowy zaciskajàcy taêm hamulca (C) wokó silnikowego uk adu nap dowego aƒcucha (D) (b bna sprz g a). Zabezpieczenie przed odbiciem nie tylko uruchamia hamulec aƒcucha. Innà wa nà jego funkcjà jest zmniejszanie ryzyka dotkni cia d onià do aƒcucha w razie zeêlizgni cia si jej z uchwytu przedniego. Hamulec w àczany jest r cznie lub za pomocà mechanizmu bezw adnoêciowego, w zale noêci od si y odbicia i po o enia pilarki w stosunku do przedmiotu, z którym zetkn a si strefa odbicia prowadnicy. Je eli odbicie jest silne a strefa odbicia prowadnicy znajduje si mo liwie najdalej od operatora, hamulec aƒcucha w àcza si za pomocà mechanizmu bezw adnoêciowego, wskutek dzia ania przeciwwagi hamulca (si y bezw adnoêci) w kierunku odbicia. Podczas uruchamiania pilarki musi byç w àczony hamulec aƒcucha. Je eli odbicie jest s abe lub strefa odbicia prowadnicy znajduje si blisko operatora, hamulec aƒcucha w àcza si r cznie, lewà d onià. Stosuj hamulec aƒcucha do chwilowego blokowania aƒcucha, gdy przenosisz pilark na niewielkà odleg oêç lub odk adasz jà na chwil bez wy àczania silnika. Praca pilarkà wyposa onà w hamulec aƒcucha oznacza mniejsze ryzyko wypadku w razie odbicia. Hamulec aƒcucha nale y w àczaç Polish 5

6 ZASADY BEZPIECZE STWA Trzymajàc pilark w pozycji do Êcinki, lewa r ka operatora znajduje si na przednim uchwycie, w po o eniu, które uniemo liwia r czne w àczenie hamulca aƒcucha. W tym przypadku, tzn. gdy lewa r ka jest tak umieszczona, e nie mo e sterowaç urzàdzeniem zabezpieczajàcym przed odbiciem, hamulec mo e zostaç uruchomiony jedynie przez mechanizm bezw adnoêciowy. System t umienia wibracji Twoja maszyna jest wyposa ona w system t umienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i zapewnienie jak najwi kszego komfortu podczas pracy maszynà. Wibrace, na które u ytkownik nara ony jest podczas pracy pilarkà, powstajà w wyniku uderzania z bów aƒcucha o nierównà powierzchni ci tego drewna. Mechanizm bezw adnoêciowy zwi ksza bezpieczeƒstwo operatora, który musi jednak pami taç o istniejàcych zagro eniach (patrz punkt powy ej). Blokada dêwigni gazu Blokada dêwigni gazu zabezpiecza przed przypadkowym naciêni ciem dêwigni gazu. Nacisk na dêwigni (A) znajdujàcà si na uchwycie (tzn. w momencie uj cia uchwytu) zwalnia dêwigni gazu (B). Po zwolnieniu uchwytu dêwignia gazu i dêwignia blokady powrócà do swoich pozycji wyjêciowych. Ruch ten kontrolujà dwie niezale ne od siebie spr yny. Oznacza to, e gdy puêcisz uchwyt dêwignia gazu jest automatycznie blokowana w pozycji biegu ja owego. Pi owanie twardych gatunków drzew (g ównie drzew liêciastych) wywo uje wi ksze wibracje ni pi owanie gatunków mi kkich (wi kszoêci drzew iglastych). Stosowanie t pego lub uszkodzonego osprz tu tnàcego (niew aêciwego lub êle naostrzonego). Patrz wskazówki podane pod rubrykà Osprz t tnàcy. System t umienia wibracji, w który wyposa ona jest maszyna, obni a poziom wibracji przekazywanych na uchwyty z silnika/ osprz tu tnàcego. Korpus pilarki, w àcznie z osprz tem tnàcym, odizolowany jest od uchwytów za pomocà tzw. elementów amortyzujàcych. Wychwytnik aƒcucha Wychwytnik aƒcucha jest przeznaczony do zatrzymywania aƒcucha, gdy p knie lub spadnie z prowadnicy. Nie powinno si to zdarzyç, gdy aƒcuch jest prawid owo naciàgni ty (patrz wskazówki podane pod rubrykà Monta ) i gdy prowadnica i aƒcuch sà odpowiednio konserwowane i obs ugiwane (patrz wskazówki podane pod rubrykà Ogólne zasady pracy maszynà). Os ona prawej r ki Oprócz zabezpieczenia prawej r ki przed spadajàcym lub p kni tym aƒcuchem, os ona chroni tak e przed puszczeniem d onià tylnego uchwytu w skutek uderzenia o ga àê. Wy àcznik OSTRZE ENIE Nadmierne wystawienie operatora na dzia anie wibracji mo e powodowaç uszkodzenia uk adu krà enia i uk adu nerwowego, szczególnie u ludzi z wadami krà enia. Zwróç si do lekarza, jeêli rozpoznasz u siebie symptomy dolegliwoêci somatycznych, których przyczynà mo e byç wystawienie na nadmierne wibracje. Przyk adem takich symptomów jest; dr twienie, utrata czucia, mrowienie, k ucie, ból, utrata si, zmiany koloru skóry lub jej stanu. Symptomy te zazwyczaj sà odczuwalne w palcach, d oniach i nadgarstkach. Ryzyko wzrasta przy niskich temperaturach. Silnik nale y wy àczaç za pomocà wy àcznika. 6 Polish

7 ZASADY BEZPIECZE STWA T umik Zadaniem t umika jest ograniczenie do minimum poziomu ha asu i odrzucanie spalin poza stref pracy operatora. Kontrola zabezpieczenia przed odbiciem Upewnij si, czy zabezpieczenie przed odbiciem jest ca e i czy nie wyst pujà na nim widoczne uszkodzenia, np. p kni cia. OSTRZE ENIE Spaliny silnikowe majà wysokà temperatur, mogà zawieraç iskry, które mogà si staç przyczynà po aru. Nigdy nie w àczaj maszyny w pomieszczeniach zamkni tych lub w pobli u materia ów atwopalnych Przesuƒ urzàdzenie zabezpieczajàce przed odbiciem do przodu i z powrotem, aby sprawdziç, czy dzia a p ynnie i czy jest bezpiecznie zamocowane do przegubu na os onie sprz g a. W krajach o goràcym i suchym klimacie ryzyko powstania po aru lasów jest du e. Stosowanie na obszarach zagro onych po arem t umika z siatkà przeciwiskrowà zatwierdzonego typu mo e byç nakazane ustawowo. T umik wymaga dok adnego stosowania si do instrukcji dotyczàcych kontroli, konserwacji i obs ugi. Patrz wskazówki podane pod rubrykà Kontrola, konserwacja i obs uga zespo ów zabezpieczajàcych maszyny. Kontrola mechanizmu bezw adnoêciowego OSTRZE ENIE Podczas pracy maszyny t umik nagrzewa si i pozostaje goràcy nawet przez pewien czas po jej wy àczeniu. Nie dotykaj goràcego t umika Ustaw pilark nad pniakiem lub innym stabilnym przedmiotem. PuÊç uchwyt przedni, tak aby pilarka podtrzymywana za tylny uchwyt spad a pod w asnym ci arem uderzajàc prowadnicà w pniak. Kontrola, konserwacja i obs uga zespo ów zabezpieczajàcych maszyny OSTRZE ENIE Wszelkie czynnoêci obs ugowe i naprawy maszyny wymagajà specjalnego przeszkolenia. Dotyczy to szczególnie jej zespo ów zabezpieczajàcych. Je eli maszyna nie spe nia jakiegokolwiek z ni ej wymienionych warunków kontrolnych, nale y jà oddaç do warsztatu obs ugi technicznej. Kupujàc nasze produkty zyskujesz tak e gwarancj profesjonalnej obs ugi i napraw. Je eli w miejscu zakupu nie jest prowadzona obs uga serwisowa, zapytaj o adres najbli szego warsztatu obs ugi technicznej. Hamulec aƒcucha i zabezpieczenie przed odbiciem Kontrola zu ycia taêmy hamulca Po uderzeniu koƒcówki prowadnicy w pniak, hamulec powinien si w àczyç. Kontrola dzia ania hamulca Ustaw pilark na twardym pod o u i uruchom jà. Sprawdê, czy aƒcuch pilarki nie dotyka pod o a lub innego przedmiotu. Patrz wskazówki znajdujàce si pod rubrykà Uruchamianie i wy àczanie. Usuƒ z hamulca aƒcucha i b bna sprz g a trociny, ywic i brud. Zanieczyszczenia i zu ycie cz Êci mogà zmniejszyç efektywnoêç dzia ania hamulca. Trzymaj pilark mocno oburàcz, tak aby palce dok adnie obejmowa y uchwyty. Sprawdzaj regularnie, czy taêma hamulca nie jest cieƒsza ni 0,6 mm w najbardziej zu ytej cz Êci. Polish 7

8 ZASADY BEZPIECZE STWA WciÊnij dêwigni gazu do oporu i w àcz hamulec aƒcucha obracajàc nadgarstek lewej r ki w kierunku zabezpieczenia przed odbiciem. Nie zdejmuj d oni z uchwytu przedniego. aƒcuch powinien zatrzymaç si natychmiast. Os ona prawej r ki Sprawdê, czy os ona prawej r ki nie jest uszkodzona lub p kni ta. Blokada dêwigni gazu System t umienia wibracji Sprawdê, czy dêwignia gazu jest zablokowana w po o eniu biegu ja owego, gdy blokada dêwigni gazu znajduje si w po o eniu wyjêciowym. Sprawdzaj regularnie, czy elementy amortyzujàce nie sà p kni te lub czy nie uleg y deformacji. WciÊnij blokad dêwigni gazu i sprawdê, czy po zwolnieniu nacisku powraca ona do po o enia wyjêciowego. Upewnij si, czy elementy amortyzujàce sà dok adnie przymocowane do silnika i uchwytów. Sprawdê, czy dêwignia gazu i jej blokada poruszajà si p ynnie i czy spr yny powrotne dzia ajà prawid owo. Wy àcznik W àcz silnik i sprawdê, czy po przesuni ciu wy àcznika w po o enie stop silnik zatrzyma si. Uruchom pilark i wciênij do oporu dêwigni gazu. Zwolnij jà i sprawdê, czy aƒcuch zatrzyma si. JeÊli aƒcuch porusza si, gdy dêwignia gazu znajduje si w po o eniu biegu ja owego, nale y sprawdziç ustawienie obrotów biegu ja owego w gaêniku. T umik Wychwytnik aƒcucha Nigdy nie u ywaj maszyny z uszkodonym t umikiem. Sprawdê, czy wychwytnik aƒcucha nie jest uszkodzony i czy jest prawid owo zamocowany do korpusu pilarki. Sprawdzaj regularnie, czy t umik jest dok adnie przymocowany do maszyny. 8 Polish

9 ZASADY BEZPIECZE STWA JeÊli t umik w Twojej maszynie jest wyposa ony w siatk przeciwiskrowà, nale y jà regularnie czyêciç. Zanieczyszczona siatka powoduje przegrzewanie si silnika, co mo e byç przyczynà powa nych uszkodzeƒ. Osprz t tnàcy powinien byç dobrze nasmarowany i odpowiednio konserwowany Niewystarczajàce smarowanie aƒcucha powoduje jego p kanie i prowadzi do szybszego zu ycia prowadnicy, aƒcucha i z batki nap dowej aƒcucha. Nigdy nie u ywaj maszyny z t umikiem bez siatki przeciwiskrowej lub z uszkodzonà siatkà przeciwiskrowà. Osprz t tnàcy W niniejszym rozdziale omówiono, jak dzi ki stosowaniu w aêciwego osprz tu tnàcego i prawid owej jego konserwacji mo na: Zmniejszyç tendencje maszyny do odbijania Zmniejszyç cz stotliwoêç spadania i p kania aƒcucha Uzyskaç maksymalnà wydajnoêç skrawania Przed u yç ywotnoêç osprz tu tnàcego Zasady ogólne OSTRZE ENIE Nigdy nie u ywaj maszyny z uszkodzonymi zespo ami zabezpieczajàcymi. Zespo y zabezpieczajàce maszyny nale y kontrolowaç I konserwowaç zgodnie z opisem w niniejszym rozdziale. Je eli Twoja maszyna nie spe nia jakiegokolwiek z warunków kontrolnych, nale y j U ywaj wy àcznie zalecany przez nas osprz t tnàcy. Patrz rozdzia Dane techniczne. Osprz t tnàcy ograniczajàcy ryzyko powstania odbicia OSTRZE ENIE Niew aêciwy osprz t tnàcy lub niew aêciwie dobrany zestaw prowadnica/ aƒcuch zwi kszajà ryzyko powstania odbicia. Stosuj wy àcznie zalecane przez nas zestawy prowadnica/ aƒcuch. Patrz rozdzia Dane techniczne. Jedynym sposobem unikni cia odbicia jest zadbanie przez u ytkownika, aby strefa odbicia prowadnicy nigdy nie dotyka a do adnego przedmiotu. Stosowanie osprz tu tnàcego z "wbudowanà" ochronà przed odbiciem oraz ostrego i dobrze konserwowanego aƒcucha powoduje zmniejszenie skutków odbicia. Prowadnica Im mniejszy promieƒ koƒcówki prowadnicy, tym mniejsza strefa odbicia i mniejsze tendencje do odbijania. Z by tnàce aƒcucha powinny byç odpowiednio naostrzone Stosuj si do instrukcji i u ywaj szablon do pilników. Uszkodzony lub êle naostrzony aƒcuch zwi ksza ryzyko wypadku. aƒcuch pilarki aƒcuch pilarki sk ada si z licznych ogniw dost pnych w wersji standardowej i w wersji obni ajàcej odbicie. aden Standardowe Obni ajàce odbicie Ogniwo tnàce Przestrzegaj zasady utrzymywania w aêciwej szczeliny wr bowej Stosuj si do instrukcji i u ywaj szablon do ograniczników. Zbyt du a szczelina wr bowa zwi ksza ryzyko powstania odbicia. Ogniwo prowadzàce Ogniwo àczàce aƒcuch powinien byç odpowiednio napi ty Zbyt luêny aƒcuch mo e spaêç z prowadnicy, co prowadzi do szybszego zu ycia prowadnicy, aƒcucha i z batki nap dowej aƒcucha. Polish 9

10 ZASADY BEZPIECZE STWA Odpowiedni uk ad ogniw pozwala na uzyskanie ró nych stopni redukcji odbicia. Bioràc pod uwag tylko stopieƒ redukcji odbicia wyró niamy cztery rodzaje aƒcuchów. aƒcuch pilarki Podzia ka aƒcucha pilarki (=pitch) (cale) Stopieƒ redukcji odbicia Ogniwo tnàce Ogniwo prowadzàce Ogniwo àczàce Niskie SzerokoÊç ogniwa prowadzàcego (mm/cale) Standardowe Wysokie Bardzo wysokie IloÊç ogniw prowadzàcych (szt.) Poj cia opisujàce prowadnic i aƒcuch Gdy dostarczony fabrycznie osprz t tnàcy wymaga wymiany ze wzgl du na zu ycie lub uszkodzenie, nale y stosowaç wy àcznie zalecane przez nas typy prowadnic i aƒcuchów. Patrz rozdzia Dane techniczne. Prowadnica D ugoêç (cale/cm) Stopieƒ redukcji odbicia. Stopieƒ redukcji odbicia oznaczony jest jedynie przez numer modelu aƒcucha. Patrz rozdzia Dane techniczne odnoênie numerów modeli aƒcuchów zatwierdzonych do stosowania w Twoim modelu pilarki. IloÊç z bów na z batce koƒcówki prowadnicy (T). Ma a iloêç = ma y promieƒ koƒcówki = ma e tendencje do odbijania. Ostrzenie aƒcucha i regulacja szczeliny wr bowej Podzia ka aƒcucha (cale). Koƒcówka prowadnicy i z batka nap dowa aƒcucha pilarki muszà byç dostosowane do odleg oêci mi dzy ogniwami prowadzàcymi. OSTRZE ENIE èle naostrzony aƒcuch zwi ksza ryzyko powstania odbicia Ogólne zasady ostrzenia z bów tnàcych IloÊç ogniw prowadzàcych (szt.). IloÊç ogniw prowadzàcych zale y od d ugoêci prowadnicy, podzia ki aƒcucha i iloêci z bów z batki koƒcówki prowadnicy. Nie pracuj nigdy t pym aƒcuchem. Oznakà wskazujàcà na to, e aƒcuch jest t py, jest koniecznoêç wywierania dodatkowego nacisku na pilark, a tak e powstawanie bardzo drobnych trocin. W przypadku bardzo t pego aƒcucha trociny nie powstajà w ogóle. Zamia Ostry aƒcuch atwo wchodzi w drewno, czemu towarzyszy powstawanie d ugich, grubych trocin. SzerokoÊç rowka prowadnicy (cale/mm). SzerokoÊç rowka prowadnicy musi odpowiadaç szerokoêci ogniw prowadzàcych. Tnàca cz Êç aƒcucha to ogniwo tnàce sk adajàce si z z ba tnàcego (A) i ogranicznika (B). Szczelina wr bowa jest to ró nica wysokoêci ogniwa tnàcego i ogranicznika. Otwór smarujàcy aƒcucha i otwór napinacza aƒcucha. Prowadnica musi byç dostosowana do konstrukcji pilarki. 10 Polish

11 ZASADY BEZPIECZE STWA Podczas ostrzenia z ba tnàcego nale y pami taç o pi ciu wymiarach: Ostrzenie z bów tnàcych 1 Kàcie zaostrzenia Do ostrzenia z bów tnàcych s u y okràg y pilnik i prowadnik pilinika. Patrz rozdzia Dane techniczne odnoênie zalecanej Êrednicy pilnika okràg ego oraz prowadników pilnika zalecanych do aƒcucha Twojej pilarki. 2 Kàcie ostrza 3 Kàcie pozycji pilnika (kàcie czo owym) Sprawdê, czy aƒcuch jest dobrze napi ty. W razie niewystarczajàcego napi cia aƒcucha powstajà odchylenia boczne utrudniajàce jego prawid owe naostrzenie. 4 Ârednicy pilnika okràg ego Z by tnàce nale y ostrzyç w jednà stron, od strony wewn trznej na zewnàtrz. Nie naciskaj na pilnik przy ruchu powrotnym. Naostrz z by po jednej stronie aƒcucha, obróç pilark i naostrz z by po drugiej stronie. 5 G bokoêci ostrzenia Prawid owe ostrzenie aƒcucha wymaga stosowania odpowiednich narz dzi. Dlatego zalecamy stosowanie dostarczanego przez nas prowadnika pilnika. Zapewnia on optymalnà redukcj odbicia i maksymalnà wydajnoêç skrawania naostrzonego aƒcucha. Z by nale y ostrzyç tak, aby mia y jednakowà d ugoêç. D ugoêç z bów tnàcych poni ej 4 mm (0,16") Êwiadczy o zu yciu aƒcucha i koniecznoêci jego wymiany. Ogólne zasady ustalania szczeliny wr bowej Patrz rozdzia Dane techniczne odnoênie danych dotyczàcych ostrzenia aƒcucha Twojej pilarki. OSTRZE ENIE Podane poni ej odst pstwa od zasad podanych w instrukcji ostrzenia zwi kszajà tendencje aƒcucha do odbijania: Za du y kàt zaostrzenia Podczas ostrzenia z bów tnàcych redukuje si szczelin wr bowà (= g bokoêç ci cia). Aby zachowaç maksymalnà wydajnoêç skrawania, nale y spi owaç z by ogranicznika do zalecanej wysokoêci. Patrz rozdzia Dane techniczne odnoênie wielkoêci szczeliny wr bowej zalecanej dla aƒcucha Twojej pilarki. Za ma y kàt ostrza W ogniwach tnàcych, w wersji redukujàcej odbicie, przednia kraw dê ogranicznika jest zaokràglona. Bardzo wa ne jest utrzymanie tego zaokràglenia po wyregulowaniu ogranicznika. Za ma a Êrednica pilnika Polish 11

12 ZASADY BEZPIECZE STWA Zalecamy stosowaç oferowany przez nas szablon do ograniczników, który u atwia prawid owe obni anie ograniczników i formowanie ich przedniej, zaokràglonej kraw dzi. Ogólnà zasadà jest, aby aƒcuch by napi ty mo liwie najmocniej, jednak nie wi cej ni tak, by mo na go by o atwo przesuwaç r kà po prowadnicy. OSTRZE ENIE Zbyt du a szczelina wr bowa zwi ksza tendencje aƒcucha do odbijania Ustalanie szczeliny wr bowej Odkr ç nakr tki prowadnicy mocujàce os on sprz g a/ hamulec aƒcucha. U yj do tego klucza kombinowanego. Nast pnie r cznie dokr ç nakr tki prowanicy do oporu. Przed przystàpieniem do ustalania szczeliny wr bowej nale y naostrzyç z by tnàce. Zalecamy regulacj szczeliny wr bowej po ka dych trzech ostrzeniach aƒcucha. UWAGA Do zalecenia nale y stosowaç si pod warunkiem, e d ugoêç z bów tnàcych nie jest znacznie zredukowana. Regulacja szczeliny wr bowej wymaga u ycia p askiego pilnika i szablonu do ograniczników. PodnieÊ koƒcówk prowadnicy i naciàgnij aƒcuch, dokr cajàc Êrub napinacza kluczem kombinowanym. aƒcuch nale y napiàç tak, aby przylega do dolnej cz Êci prowadnicy. UmieÊç szablon nad kraw dzià ogranicznika. Podtrzymujàc koƒcówk prowadnicy dociàgnij kluczem kombinowanym nakr tki Êrub mocujàcych prowadnic. Sprawdê, czy mo esz atwo przesuwaç r kà aƒcuch po prowadnicy i czy przylega on ÊciÊle do jej dolnej cz Êci. Przy ó pilnik do wystajàcej z szablonu cz Êci ogranicznika i spi uj jà. Szczelina jest prawid owa, gdy kraw dê ogranicznika jest równa z powierzchnià szablonu. Napinanie aƒcucha pilarki OSTRZE ENIE Zbyt luêny aƒcuch mo e spaêç z prowadnicy i spowodowaç powa ne obra enia, nawet zagra ajàce yciu. aƒcuch ulega wyd u aniu w trakcie u ywania. Wa ne jest, aby po zmianie d ugoêci przez aƒcuch wyregulowaç osprz t tnàcy. Sprawdzaj napi cie aƒcucha podczas ka dego tankowania. UWAGA Nowy aƒcuch wymaga pewnego czasu na "dotarcie", podczas którego napi cie aƒcucha nale y sprawdzaç cz Êciej. Umiejscowienie Êruby napinacza mo e byç ró ne w ró nych modelach naszych pilarek. Patrz rozdzia Co jest co? w celu jej zlokalizowania na Twojej pilarce. Smarowanie osprz tu tnàcego OSTRZE ENIE Niewystarczajàce smarowanie osprz tu tnàcego mo e spowodowaç p kni cie aƒcucha i byç przyczynà powa nych obra eƒ, nawet zagra ajàcych yciu. Olej do smarowania aƒcucha Olej do smarowania aƒcucha powinien charakteryzowaç si odpowiednià lepkoêcià oraz dobrà p ynnoêcià zarówno podczas upalnego lata, jak i mroênej zimy. Jako producenci pilarek opracowaliêmy wysokiej jakoêci olej roêlinny ulegajàcy ca kowitemu rozk adowi biologicznemu. Zalecamy korzystanie z tego oleju w celu wyd u enia okresu u ytkowania aƒcucha oraz ochrony Êrodowiska. Gdy nasz olej nie jest dost pny, zalecamy stosowanie zwyk ego oleju do aƒcuchów. W sytuacji gdy olej przeznaczony do smarowania aƒcucha nie jest dost pny, mo na u ywaç oleju przek adniowego EP 90. Nigdy nie stosuj zu ytego oleju Olej taki jest szkodliwy zarówno dla Ciebie, maszyny, jak i Êrodowiska. 12 Polish

13 ZASADY BEZPIECZE STWA Uzupe nianie oleju do smarowania aƒcucha Wszystkie nasze modele pilarek posiadajà automatyczny system smarowania aƒcucha. Niektóre modele dost pne sà tak e w wersji z regulacjà przep ywu oleju. Sprawdziç, czy z batka koƒcówki prowadnicy atwo obraca si i czy otwór smarujàcy nie jest zatkany. W razie potrzeby oczyêç go i nasmaruj koƒcówk. Wymiary zbiornika oleju do smarowania aƒcucha i zbiornika paliwa zaprojektowano tak, aby silnik zatrzyma si w skutek braku paliwa, zanim skoƒczy si olej. Ma to na celu uniemo liwienie pracy pilarkà o nienasmarowanym aƒcuchu. Wspomniana funkcja zabezpieczajàca zak ada jednak stosowanie odpowiedniego rodzaju oleju do smarowania aƒcucha (za rzadki olej skoƒczy si wczeêniej ni paliwo), zalecanej regulacji gaênika (w razie zbyt "oszcz dnego" ustawienia gaênika paliwa wystarczy na d u ej ni oleju) i zalecanego osprz tu tnàcego (za d uga prowadnica zwi ksza zu ycie oleju do smarowania aƒcucha). W/w warunki odnoszà si do równie do modeli pilarek wyposa onych w regulowanà pomp olejowà. JeÊli po wykonaniu w/w czynnoêci uk ad smarowania aƒcucha nadal nie funkcjonuje, nale y zwróciç si do warsztatu obs ugi technicznej. Smarowanie koƒcówki z batej prowadnicy Koƒcówk z batà prowadnicy nale y smarowaç przy ka dym tankowaniu. Stosuj specjalnie do tego celu przeznaczonà towotnic i dobrej jakoêci smar o yskowy. Sprawdzanie smarowania aƒcucha Smarowanie aƒcucha sprawdzaj przy ka dym tankowaniu. Skieruj koƒcówk prowadnicy na jasnà powierzchni z odleg oêci ok. 20 cm (8 cali). Ustaw obroty na ok. 3/4 otwarcia przepustnicy i utrzymuj je przez 1 minut, po czym na jasnej powierzchni powinieneê zauwa yç wyraênà smug wyrzucanego oleju. Smarowanie o yska ig owego B ben sprz g a wyposa ony jest w jednà z nast pujàcych z batek nap dowych: A Z batka nap dowa Spur (z batka nap dowa aƒcucha osadzona na b bnie) B Z batka nap dowa Rim (wymienna) JeÊli smarowanie aƒcucha nie funkcjonuje nale y: Sprawdziç, czy kana olejowy prowadnicy nie jest zatkany. W razie potrzeby oczyêç go. Oba typy z batek posiadajà o ysko ig owe wciêni te w tulej b bna sprz g a. o ysko to nale y regularnie (raz na tydzieƒ) smarowaç. UWAGA Stosuj dobrej jakoêci smary do o ysk tocznych lub olej silnikowy. Kontrola zu ycia osprz tu tnàcego Sprawdziç, czy rowek prowadnicy jest czysty. W razie potrzeby oczyêç go. Sprawdzaj codziennie aƒcuch pilarki w celu ustalenia: Czy nie ma widocznych p kni ç g ówek nitów i ogniw. Czy aƒcuch jest sztywny. Czy g ówki nitów i ogniwa nie sà znacznie zniszczone. Polish 13

14 ZASADY BEZPIECZE STWA W celu ustalenia stopnia zu ycia aƒcucha zalecamy porównanie go z ca kiem nowym aƒcuchem. Gdy d ugoêç z bów tnàcych jest mniejsza ni 4 mm, aƒcuch pilarki jest zu yty i nale y go wymieniç. Z batka nap dowa aƒcucha B ben sprz g a wyposa ony jest w jednà z nast pujàcych z batek nap dowych: A Z batka nap dowa Spur (z batka nap dowa aƒcucha osadzona na b bnie) B Z batka nap dowa Rim (wymienna) OSTRZE ENIE Przyczynà wi kszoêci wypadków z udzia em pilarek jest zetkni cie si aƒcucha z operatorem. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Nie podejmuj si pracy przekraczajàcej Twoje mo liwoêci. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej, CzynnoÊci w celu unikni cia odbicia, Osprz t tnàcy i Ogólne zasady pracy maszynà. Unikaj sytuacji, w których zachodzi ryzyko odbicia. Patrz wskazówki podane pod rubrykà Zespo y zabezpieczajàce maszyny. Stosuj zalecany osprz t tnàcy i sprawdzaj jego stan. Patrz wskazówki podane pod rubrykà Ogólne zasady pracy maszynà. Sprawdê, czy wszystkie zespo y zabezpieczajàce sà sprawne. Patrz wskazówki podane pod rubrykami Ogólne zasady pracy maszynà oraz Ogólne zasady bezpieczeƒstwa. Sprawdzaj regularnie stopieƒ zu ycia z batki nap dowej aƒcucha. Wymieƒ jà, jeêli jest znacznie zu yta. Z batk nap dowà aƒcucha nale y wymieniaç przy ka dej wymianie aƒcucha pilarki. Prowadnica Sprawdzaj regularnie: Czy na kraw dziach prowadnicy wyst puje drut. W razie potrzeby usuƒ go za pomocà pilnika. CzynnoÊci w celu unikni cia odbicia OSTRZE ENIE Odbicie mo e powstaç nagle, jest zwykle gwa towne i polega zazwyczaj na odrzuceniu pilarki wraz z prowadnicà i aƒcuchem do ty u, w kierunku operatora. JeÊli znajdujàcy si w ruchu aƒcuch dotknie do operatora, mo e to spowodowaç powa ne obra enia, nawet zagra ajàce yciu. Dlatego niezmiernie istotne jest zrozumienie przyczyn powstawania odbicia, umo liwiajàce operatorowi podj cie kroków zapobiegajàcych mu poprzez zachowywanie ostro noêci i stosowanie prawid owej techniki pracy. Czy rowek prowadnicy jest wyrobiony. W razie potrzeby wymieƒ prowadnic. Co to jest odbicie? Odbicie jest to zjawisko powstajàce w chwili, gdy górna çwiartka koƒcówki prowadnicy, tzw. strefa odbicia, natrafia na twardy przedmiot i pilarka wraz z prowadnicà zostaje nagle odrzucona do ty u. Czy koƒcówka prowadnicy nie jest nierówno lub mocno zu yta. JeÊli po jednej stronie koƒcówki, w miejscu gdzie jej promieƒ styka si z dolnà kraw dzià prowadnicy, tworzy si wg bienie, oznacza to, e aƒcuch nie by wystarczajàco napi ty. Odbicie powstaje zawsze w p aszczyênie tnàcej prowadnicy. Zazwyczaj pilarka i prowadnica zostajà odrzucone do ty u i do góry, w kierunku operatora. Pilarka mo e zostaç odrzucona w kierunku zale nym od swego po o enia w momencie, gdy strefa odbicia natrafia na twardy przedmiot. W celu maksymalnego przed u enia ywotnoêci prowadnicy nale y codziennie jà obracaç. 14 Polish

15 ZASADY BEZPIECZE STWA Odbicie powstaje wy àcznie w momencie zetkni cia si strefy odbicia prowadnicy z twardym przedmiotem. 5 Warunkiem sprawowania pe nej kontroli nad pilarkà jest stablina pozycja przy pracy. Nigdy nie nale y pracowaç stojàc na drabinie, znajdujàc si na drzewie lub nie majàc stabilnego pod o a pod nogami. Zasady ogólne 1 Poznajàc przyczyny powstania odbicia mo na zmniejszyç lub wyeliminowaç element zaskoczenia wyst pujàcy w momencie jego powstania. Zaskoczenie zwi ksza ryzyko wypadku. Odbicie jest zazwyczaj agodne, lecz czasami mo e byç szybkie i gwa towne. 2 Pracujàc pilarkà nale y zawsze trzymaç jà mocno oburàcz, prawà r kà za uchwyt tylny, lewà za uchwyt przedni. Palce powinny dok adnie obejmowaç uchwyty. Pilark nale y zawsze trzymaç w ten sposób, bez wzgl du na to, czy operator jest prawo- czy lewor czny. Pewne utrzymywanie pilarki w podany sposób zmniejsza skutki odbicia i pozwala na zachowanie kontroli nad pilarkà. Nie puszczaj uchwytów 6 Podczas pracy pilarkà nale y utrzymywaç wysokie obroty silnika, tzn. pe en gaz. 7 Zachowuj jak najwi kszà ostro noêç podczas ci cia górnà kraw dzià prowadnicy, tzn. podczas ci cia przedmiotu od do u. Ten rodzaj ci cia okreêlany jest czasami jako ci cie przy odpychajàcym ruchu aƒcucha. aƒcuch ma wówczas tendencje do popychania pilarki 3 Najwi cej wypadków powodowanych odbiciem ma miejsce podczas okrzesywania. Upewnij si, e stoisz na stabilnym pod o u pozbawionym przeszkód, o które móg byê si potknàç i straciç równowag. W przypadku braku ostro noêci strefa odbicia prowadnicy mo e przypadkowo zetknàç si z ga zià, pobliskim drzewem lub innym przedmiotem i spowodowaç odbicie. Je eli u ytkownik nie kontroluje wystarczajàco tendencji pilarki do przesuwania si wstecz, zachodzi ryzyko, e przesunie si ona tak daleko do ty u, i tylko strefa odbicia prowadnicy b dzie mi a kontakt z pi owanym przedmiotem, co prowadzi do odbicia. Praca dolnà kraw dzià prowadnicy, tzn. podczas ci cia przedmiotu od góry, jest czasem okreêlana jako praca przy ciàgnàcym ruchu aƒcucha. W tym przypadku nast puje przyciàganie pilarki w kierunku ci tego drewna, przy czym przednia kraw dê korpusu pilarki stanowi dla jej naturalne oparcie w stosunku do k ody. Praca dolnà kraw dzià prowadnicy u atwia u ytkownikowi kontrol nad pilarkà i po o eniem strefy odbicia prowadnicy. 4 Nigdy nie pracuj pilarkà ponad poziomem ramion i staraj si nie ciàç koƒcówkà prowadnicy. Nigdy nie pracuj pilarkà trzymajàc jà jednà r kà 8 Przestrzegaj zasad ostrzenia i konserwacji prowadnicy i aƒcucha pilarki. Wymieniajàc prowadnic i aƒcuch pilarki nale y stosowaç wy àcznie zalecane przez nas zestawy. Patrz wskazówki podane pod rubrykami Osprz t tnàcy i Dane techniczne. OSTRZE ENIE Stosowanie niew aêciwego osprz tu tnàcego lub nieprawid owo naostrzonego aƒcucha zwi ksza ryzyko powstania odbicia Niew aêciwy zestaw prowadnica/ aƒcuch pilarki zwi ksza ryzyko powstania odbicia Polish 15

16 ZASADY BEZPIECZE STWA Ogólne zasady bezpieczeƒstwa Pilarki sà przeznaczone wy àcznie do ci cia drewna. Jedyny odpowiedni osprz t tnàcy to zalecane przez nas zestawy prowadnica/ aƒcuch pilarki, opisane w rozdziale Dane techniczne. Nie wolno pracowaç maszynà w stanie przem czenia, po spo yciu alkoholu lub po przyj ciu leków os abiajàcych wzrok, zdolnoêç oceny i koordynacj. 5 Sprawdê, czy aden uchwyt nie jest zaolejony. 6 Sprawdê, czy system t umienia wibracji dzia a i czy nie jest uszkodzony. 7 Sprawdê, czy t umik jest dobrze zamontowany i czy nie jest uszkodzony. 8 Sprawdê, czy wszystkie elementy pilarki sà dobrze dokr cone, czy nie sà uszkodzone lub czy nie jest ich brak. 9 Sprawdê, czy wychwytnik aƒcucha znajduje si na swoim miejscu i czy nie jest uszkodzony. Uruchamianie Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Nie wolno pracowaç maszynà przerobionà, odbiegajàcà od orygina u. Nie wolno pracowaç maszynà uszkodzonà. Stosuj si do instrukcji dotyczàcych konserwacji, kontroli i obs ugi technicznej podanych w niniejszej instrukcji obs ugi. Niektóre czynnoêci konserwacyjne i obs ugowe muszà byç wykonane przez przeszkolonego i wykwalifikowanego specjalist. Patrz wskazówki podane pod rubrykà Konserwacja. Nigdy nie u ywaj innych akcesoriów ni zalecane w niniejszej instrukcji obs ugi. Patrz wskazówki podane pod rubrykami Osprz t tnàcy i Dane techniczne. OSTRZE ENIE W àczanie silnika w zamkni tych lub êle wentylowanych pomieszczeniach mo e byç przyczynà Êmierci wskutek uduszenia lub zatrucia tlenkiem w gla. OSTRZE ENIE Niew aêciwy osprz t tnàcy lub nieprawid owo naostrzony aƒcuch zwi kszajà ryzyko wypadku. Niew aêciwy zestaw prowadnica/ aƒcuch pilarki mo e zwi kszyç ryzyko wypadku. OSTRZE ENIE D ugotrwa e wdychanie spalin silnikowych, zawiesiny oleju aƒcuchowego w powietrzu oraz py u towarzyszàcego powstawaniu wiórów mo e byç szkodliwe dla zdrowia. Nigdy nie uruchamiaj pilarki, gdy prowadnica, aƒcuch pilarki i wszystkie os ony nie sà prawid owo zamontowane. Podczas uruchamiania pilarki musi byç w àczony hamulec aƒcucha. Patrz wskazówki znajdujàce si pod rubrykà Uruchamianie. Nigdy nie uruchamiaj pilarki trzymajàc jà uniesionà. Jest to bardzo niebezpieczna metoda, gdy atwo jest straciç panowanie nad pilarkà. Patrz wskazówki znajdujàce si pod rubrykà Uruchamianie. Nigdy nie uruchamiaj silnika pilarki, gdy prowadnica, aƒcuch i os ona spr g a nie sà zamontowane lub sà zamontowane nieprawid owo. Patrz wskazówki podane pod rubrykà Monta. Nigdy nie uruchamiaj maszyny w pomieszczeniach. Pami taj o tym, e wdychanie spalin silnikowych jest niebezpieczne. Zawsze przed u ytkowaniem:, Obserwuj, co dzieje si w otoczeniu i upewnij si, czy nie zachodzi ryzyko, e ludzie lub zwierz ta mogà zetknàç si z osprz tem tnàcym. 1 Sprawdê, czy hamulec aƒcucha dzia a bez zarzutu i czy nie jest uszkodzony. Patrz wskazówki znajdujàce si pod rubrykà Kontrola hamulca aƒcucha. 2 Sprawdê, czy tylna os ona prawej r ki nie jest uszkodzona. 3 Sprawdê, czy blokada dêwigni gazu dzia a bez zarzutu i czy nie jest uszkodzona. 4 Sprawdê, czy w àcznik i wy àcznik dzia ajà bez zarzutu i czy nie sà uszkodzone. Ustaw pilark na ziemi i przyciênij tylny uchwyt prawà stopà. Ujmij pewnie lewà r kà uchwyt przedni. Upewnij si, czy pilarka jest stabilna i czy aƒcuch nie dotyka ziemi lub jakichê 16 Polish

17 ZASADY BEZPIECZE STWA przedmiotów. Nast pnie prawà r kà ujmij uchwyt rozrusznika i pociàgnij za link. Nigdy nie owijaj linki rozrusznika wokó d oni. Przed odstawieniem maszyny na d u sze przechowanie nale y jà dok adnie oczyêciç i przeprowadziç kompletny serwis. Os ona transportowa osprz tu tnàcego musi byç zawsze zamontowana na czas transportu lub przechowywania maszyny. Ogólne zasady pracy maszynà Zasady bezpieczeƒstwa - paliwo OSTRZE ENIE Paliwo i jego opary sà niezwykle atwopalne. Zachowuj ostro noêç podczas obchodzenia si z paliwem i olejem do smarowania aƒcucha. Pami taj o niebezpieczeƒstwie po aru i eksplozj oraz o ryzyku wdychania oparów i zwiàzanej z tym szkodliwoêci dla zdrowia. Nigdy nie tankuj paliwa do maszyny, gdy uruchomiony jest silnik. Zapewnij dobrà wentylacj w miejscach, gdzie tankujesz lub przygotowujesz mieszank paliwa do silników dwusuwowych (benzyna i olej do dwusuwów). Przed uruchomieniem przenieê maszyn na odleg oêç co najmniej 3 m od miejsca tankowania. OSTRZE ENIE Rozdzia ten poêwi cono podstawowym zasadom bezpieczeƒstwa, które nale y zachowaç podczas pracy pilarkà. Nic nie zastàpi jednak doêwiadczenia i profesjonalnych umiej tnoêci. W razie niepewnoêci zasi gnij porady eksperta. Zwróç si do punktu sprzeda y pilarek, warsztatu obs ugi technicznej lub doêwiadczonego u ytkownika pilarki. Nigdy nie podejmuj si zadaƒ przekraczajàcych Twoje si y i umiej tnoêci Przed przystàpieniem do pracy pilarkà nale y zapoznaç si z przyczynami i skutkami odbicia oraz ze sposobami unikania odbicia. Patrz wskazówki podane pod rubrykà CzynnoÊci w celu unikni cia odbicia. Przed pzystàpieniem do pracy pilarkà nale y zapoznaç si z ró nicà w ci ciu górnà i dolnà kraw dzià prowadnicy. Patrz wskazówki podane pod rubrykà CzynnoÊci w celu unikni cia odbicia. Podstawowe zasady bezpieczeƒstwa Rozglàdnij si, aby: - Upewniç si, e w pobli u nie znajdujà si ludzie, zwierz ta lub przedmioty mogàce mieç wp yw na sprawowanie przez Ciebie kontroli nad maszynà. - Upewniç si, e ludzie lub zwierz ta nie znajdujà si w zasi gu maszyny i nie ryzykujà dotkni cia do aƒcucha pilarki lub nie zagra ajà im obalane drzewa. Nigdy nie uruchamiaj maszyny, gdy: 1 Rozla eê na maszyn paliwo lub olej do smarowania aƒcucha. Wytrzyj jà i poczekaj, a wyschnà resztki benzyny. 2 Je eli obla eê paliwem siebie lub swoje ubranie, zmieƒ ubranie. Pêrzemyj te cz Êci cia a, które mia y stycznoêç z paliwem. U yj wody I myd a. 3 Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoêç korka wlewowego i przewodów paliwowych. Transport i przechowywanie Pilark i paliwo nale y przechowywaç w taki sposób, aby ewentualne wycieki i opary paliwa nie mog y zetknàç si z iskrà lub otwartym p omieniem. Oznacza to, e nale y je przechowywaç z dale od np. maszyn elektrycznych, silników elektrycznych, kontaktów/pr Paliwo przechowuj w specjalnie do tego celu przeznaczonym i zatwierdzonym zbiorniku. W przypadku d u szego okresu przechowywania pilarki lub w czasie jej transportu, nale y opró niç zbiorniki paliwa i oleju do smarowania aƒcucha. Je eli masz w zbiorniku lub w kanistrze paliwo nie nadajàce si do u ytku, zg oê si do najbli szej stacji CP Przestrzegaj powy szych zasad, lecz nigdy nie u ywaj pilarki, gdy w razie wypadku nikt nie móg by Ci przyjêç z pomocà. Nie nale y u ywaç maszyny w z ych warunkach atmosferycznych. Np. w czasie g stej mg y, du ych opadów, silnego wiatru, du ego mrozu itp. Praca przy z ej pogodzie jest m czàca i niesie ze sobà dodatkowe zagro enia np. Êliski grunt, niemo liwy do przewidzenia kierunek obalania drzew itp. Zachowuj szczególnà ostro noêç podczas Êcinania ma ych ga zi i unikaj Êcinania krzewów (tzn. jednoczesnego Êcinania wielu ma ych ga zi). Dostajà si one do aƒcucha i sà wyrzucane w Twoim kierunku, mogàc spowodowaç powa ne obra enia. Polish 17

18 ZASADY BEZPIECZE STWA Zapewnij sobie bezpieczne poruszanie i pozycj przy pracy. Przy poruszaniu si po powierzchni roboczej nale y uwa aç na ewentualne przeszkody (korzenie, g azy, ga zie, do y, rowy itp.). Szczególnà ostro noêç nale y zachowaç podczas pracy na terenie pochy Podstawowa technika Êcinki OSTRZE ENIE Nigdy nie pos uguj si pilarkà trzymajàc jà jednà r kà. Jednà r kà nie mo na w sposób bezpieczny sprawowaç kontroli nad pilarkà; mo na doprowadziç do samookaleczenia. Nale y zawsze trzymaç mocno i pewnie dwoma r koma za uchwyty. Zachowuj szczególnà ostro noêç podczas ci cia napr onych ga zi lub pni. Napr one ga zie lub pnie mogà w czasie ci cia lub po przeci ciu spr ynowaç. W razie niew aêciwego ustawienia operatora spr ynujàce drzewo mo e uderzyç w pilark lub w operatora, tak e utraci on równowag lub kontrol. W obu przypadkach mo e dojêç do wypadku i powa nych obra eƒ cia a. Uwagi ogólne Podczas Êcinki silnik powinien pracowaç na pe ny gaz Po ka dej operacji zredukuj obroty do obrotów biegu ja owego (zbyt d ugo trwajàca praca silnika bez obcià enia przy pe nym otwarciu przepustnicy mo e prowadziç do powa nego uszkodzenia silnika). Przecinanie od góry = Praca przy "ciàgnàcym" ruchu aƒcucha. Przecinanie od do u = Praca przy "odpychajàcym" ruchu aƒcucha. Praca przy "odpychajàcym" ruchu aƒcucha wià e si z wi kszym ryzykiem odbicia. Patrz wskazówki podane pod rubrykà CzynnoÊci w celu unikni cia odbicia. Poj cia Przerzynka = Poj cie ogólne oznaczajàce przecinanie drewna w poprzek w ókien. Okrzesywanie = Odcinanie ga zi z le àcego drzewa. Roz upanie = Gdy przecinane drewno p ka pod u nie przed zakoƒczeniem operacji ci cia. W razie potrzeby przeniesienia pilarki nale y wy àczyç silnik i zablokowaç aƒcuch za pomocà hamulca aƒcucha. Pilark nale y przenosiç z prowadnicà skierowanà do ty u. W razie przenoszenia pilarki na d u szà odleg oêç lub koniecznoêci jej przetransportow Pi ç bardzo wa nych czynników, które nale y wziàç pod uwag przed przystàpieniem do przecinania: 1 Upewnij si, czy prowadnica nie zakleszczy si w rzazie. 2 Upewnij si, czy k oda nie ulegnie roz upaniu. 3 Upewnij si, czy aƒcuch nie uderzy o pod o e lub inny przedmiot w czasie lub po ci ciu. Nigdy nie odstawiaj pilarki z uruchomionym silnikiem, gdy nie masz jej pod sta ym nadzorem, a przed odstawieniem pilarki zablokuj aƒcuch za pomocà hamulca aƒcucha. Przed odstawieniem pilarki na d u ej, wy àcz silnik. 4 Sprawdê, czy istnieje ryzyko powstania odbicia. 5 Czy warunki zewn trzne i terenowe wp ywajà na pozycj i mo liwoêç bezpiecznego poruszania si podczas pracy? 18 Polish

19 ZASADY BEZPIECZE STWA O tym, czy aƒcuch zakleszczy si lub czy k oda rozszczepi si decydujà dwa czynniki, mianowicie sposób podparcia k ody przed i po ci ciu oraz jej napr enie. W wi kszoêci przypadków mo na uniknàç k opotów stosujàc ci cie dwustopniowe : rzaz od góry i od do u k ody. K od nale y podczas przecinania podeprzeç w celu unikni cia zakleszczenia si aƒcucha lub rozszczepienia si k ody. OSTRZE ENIE Je eli aƒcuch zakleszczy si w rzazie: zatrzymaj silnik Nie wyszarpuj pilarki z rzazu. Mo esz skaleczyç si o aƒcuch, gdy pilarka nagle zostanie wyszarpni ta z rzazu. W celu uwolnienia pilarki u yj dêwigni. Podane poni ej instrukcje opisujà sposób post powania w sytuacjach najcz Êciej przytrafiajàcych si podczas pracy pilarkà. Dokoƒcz przerzynk rzazem od góry tak, aby oba rzazy zesz y si. K oda jest podparta z obu stron. Istnieje du e ryzyko zakleszczenia si aƒcucha pilarki. Rozpocznij od wykonania rzazu od góry (na ok. 1/3 Êrednicy k ody). Przerzynka K oda le y na ziemi. Nie zachodzi ryzyko zakleszczenia si aƒcucha lub rozszczepienia si k ody. Istnieje jednak ryzyko zetkni cia si aƒcucha z pod o em, po zakoƒczeniu przerzynki. Dokoƒcz przerzynk rzazem od do u tak, aby oba rzazy zesz y si. Wykonaj przerzynk od góry, przez ca à gruboêç k ody. Zachowaj ostro noêç przy zakoƒczeniu rzazu, aby nie dotknàç prowadnicà do ziemi. Pracuj pilarkà przy ca kowicie otwartej przepustnicy, lecz bàdê przygotowany na nieprzewidziane zdarzenia. Okrzesywanie Przy okrzesywaniu grubych ga zi stosuj te same zasady, co przy przerzynce k ód. JeÊli istnieje mo liwoêç obrócenia k ody, nie przecinaj jej g biej ni na 2/3 gruboêci. Ga zie o skomplikowanym kszta cie nale y odcinaç po kawa ku Obróç k od tak, aby zakoƒczyç ci cie od góry na pozostawionej do przeci cia 1/3 grubiêci k ody. K oda jest podparta z jednej strony. Ryzyko jej rozszczepienia si jest du e. Technika Êcinania drzew OSTRZE ENIE Âcinka drzew wymaga du ego doêwiadczenia. NiedoÊwiadczeni u ytkownicy pilarek nie powinni Êcinaç drzew. Nigdy nie podejmuj si zadaƒ przekraczajàcych Twoje si y i umiej tnoêci Bezpieczna odleg oêç Bezpieczna odleg oêç od Êcinanego drzewa od pracujàcej w pobli u osoby powinna wynosiç co najmniej 2,5 d ugoêci drzewa. Upewnij si, czy w "strefie zagro enia" przed i w trakcie Êcinania nie przebywajà ludzie. Rozpocznij od wykonania rzazu od do u (na ok. 1/3 Êrednicy k ody). Polish 19

20 ZASADY BEZPIECZE STWA Kierunek obalania Podczas wyboru kierunku obalania nale y wziàç pod uwag dogodnoêç terenu i najlepsze warunki do okrzesywania i przerzynki obalonego drzewa. Operator powinien mieç zapewnionà bezpiecznà pozycj przy pracy i mo liwoêç bezpiecznego poruszania si wokó drzewa. Przede wszystkim nale y zadbaç, aby obalane drzewo nie spad o na inne drzewo i nie zahaczy o si o nie. Patrz wskazówki podane pod rubrykà Usuwanie drzewa êle obalonego. Usuƒ podszyt u podstawy drzewa i sprawdê, czy w pobli u nie wyst pujà przeszkody (g azy, ga zie, do y itp.) utrudniajàce oddalenie si operatora od padajàcego drzewa. Droga ewakuacyjna powinna prowadziç ukoênie w ty, wzd u prostej tworzàcej kàt 135 z Âcinka Po wyborze kierunku obalania drzewa, okreêl naturalny kierunek jego spadania. Wp ywajà naƒ nast pujàce czynniki: Pochylenie drzewa Wygi cie Kierunek wiatru U o enie ga zi Ci ar Êniegu Na Êcink sk adajà si trzy rzazy. Âcink rozpoczyna si od wykonania rzazów podcinajàcych - górnego i dolnego, po czym wykonuje si rzaz Êcinajàcy. Prawid owe po o enie rzazów umo liwia bardzo dok adnà kontrol kierunku obalania. Rzaz podcinajàcy Wykonanie rzazu podcinajàcego rozpoczyna si od górnego rzazu podcinajàcego. Operator powinien staç z prawej strony drzewa i pracowaç przy ciàgnàcym ruchu aƒcucha. Nast pnie wykonaj dolny rzaz podcinajàcy tak, aby spotka si z górnym rzazem. Mo e si okazaç, e mimo podj tej wczeêniej decyzji o kierunku obalania drzewa, ze wzgl du na trudnoêci lub zbyt du e ryzyko, b dziesz zmuszony obaliç je w naturalnym kierunku jego spadania. Innym wa nym czynnikiem, nie majàcym wp ywu na kierunek obalania lecz decydujàcym o bezpieczeƒstwie operatora, jest upewnienie si, czy drzewo nie posiada uszkodonych lub obumar ych ga zi, które podczas obalania mog yby si od amaç i zraniç go. Rzaz podcinajàcy powinien wchodziç w drzewo na g bokoêç równà 1/4 Êrednicy pnia, a kàt utworzony mi dzy rzazem górnym i dolnym powinien wynosiç co najmniej 45. OSTRZE ENIE W krytycznych momentach obalania drzew ochronniki uszu powinny byç podniesione zaraz po zakoƒczeniu Êcinania, aby atwiej sz yszeç ewentualne sygna y lub dêwi ki ostrzegawcze. Prosta, na której dwa rzazy spotykajà si nosi nazw dna rzazu podcinajàcego. Powinna ona byç idealnie pozioma i prostopad a (90 ) do zamierzonego kierunku obalania. Przygotowanie drzewa do Êcinki i drogi oddalania dla operatora Usuƒ wszystkie dolne ga zie mogàce stanowiç przeszkod. Najbezpieczniej jest odcinaç je od góry ku do owi i k oda powinna znajdowaç si mi dzy pilarkà i operatorem. Nie okrzesuj pilarkà powy ej poziomu ramion. Rzaz Êcinajàcy Rzaz Êcinajàcy wykonuje si od strony przeciwnej w stosunku do rzazu podcinajàcego i ma on byç idealnie poziomy. Ustaw si z lewej strony drzewa i tnij dolnà kraw dzià prowadnicy, tzn. przy ciàgnàcym ruchu aƒcucha. 20 Polish

21 ZASADY BEZPIECZE STWA Rzaz Êcinajàcy wykonuje si ok. 3-5 cm (1,5-2 cali) powy ej dolnej. poziomej p aszczyzny rzazu podcinajàcego. Zalecamy u ycie prowadnicy o d ugoêci przekraczajàcej Êrednic drzewa, aby umo liwiç wykonanie rzazu Êcinajàcego i podcinajàcego rzazem pojedynczym. Patrz rozdzia Dane techniczne odnoênie d ugoêci prowadnic zalecanych do Twojej pilarki. Ustaw zderzak (je eli takowy jest zamontowany) tu za zawiasà. Podczas Êcinki pilarka powinna pracowaç przy ca kowicie otwartej przepustnicy. Powoli wprowadzaj aƒcuch/prowadnic w drzewo. Upewnij si, czy drzewo nie przechyla si w kierunku przeciwnym do zamierzonego kierunku obalania. W odpowiednio g boki rzaz w ó klin lub dêwigni -obracak. Istniejà metody Êcinki drzew o Êrednicy pnia wi kszej ni d ugoêç prowadnicy. Niosà one jednak ze sobà du e ryzyko powstania odbicia wskutek dotkni cia strefy odbicia prowadnicy do drzewa. Rzaz Êcinajàcy nale y zakoƒczyç równolegle do dna rzazu podcinajàcego tak, aby odleg oêç mi dzy nimi wynosi a co najmniej 1/10 Êrednicy pnia. Nieprzeci ta cz Êç pnia nazywana jest zawiasà. Zawiasa prowadzi obalajàce si drzewo, tzn. nadaje mu kierunek podczas obalania. Okrzesywanie OSTRZE ENIE JeÊli nie przeszed eê specjalnego szkolenia nie wykonuj Êcinki drzew o Êrednicy pnia wi kszej ni d ugoêç prowadnicy OSTRZE ENIE Najwi cej wypadków spowodowanych odbiciem powstaje podczas okrzesywania Podczas okrzesywania napr onych ga zi zwracaj szczególnà uwag na po o enie strefy odbicia prowadnicy Zapewnij sobie bezpiecznà pozycj i mo liwoêç bezpiecznego poruszania si podczas pracy. W trakcie okrzesywania nale y staç po lewej stronie le àcego drzewa. Trzymaj pilark blisko cia a, aby mieç nad nià pe nà kontrol. JeÊli to mo liwe pozwól, aby ci a W przypadku za wàskiej zawiasy lub nieprawid owego po o enia rzazu podcinajàcego i Êcinajàcego kontrola kierunku obalania jest niemo liwa. Podczas poruszania si operatora wzd u drzewa powinno si ono znajdowaç mi dzy nim i pilarkà. Gdy rzaz Êcinajàcy i podcinajàcy sà gotowe, drzewo zaczyna obalaç si pod wp ywem w asnego ci aru lub za pomocà klina lub dêwigni-obracaka. Przecinanie pnia na k ody Patrz wskazówki podane pod rubrykà Podstawowa technika Êcinki. Polish 21

22 Usuwanie drzewa êle obalonego Âciàganie drzewa zawieszonego Obalanie na ziemi zawieszonego drzewa jest bardzo niebezpieczne ó istnieje du e ryzyko powstania wypadku. Najbardziej bezpiecznà metodà jest u ycie wciàgarki. Zamontowana na traktorze ZASADY BEZPIECZE STWA PrzenoÊna Przerzynka napr onych drzew i ga zi Przygotowania: Przed przystàpieniem do ci cia staraj si przewidzieç kierunek ruchu drzewa lub ga zi po zwolnieniu napr enia i ustal po o enie naturalnego punktu prze amania (tzn. miejsca z amania, gdyby drzewo lub ga àê wygiàç mocniej). OkreÊl najbardziej bezpieczny sposób zwolnienia napr enia i oceƒ czy jesteê w stanie to wykonaç. W bardzo skomplikowanych sytuacjach najbezpieczniej jest zrezygnowaç z pracy pilarkà i u yç wciàgarki. Rady ogólne: Ustaw si tak, aby spr ynujàce po uwolnieniu napr enia drzewo/ga zie nie dosi g y Ci. Wykonaj jeden lub kilka rzazów w punkcie prze amania lub w jego pobli u. Wykonaj niezb dnà iloêç rzazów o odpowiedniej g bokoêci w celu zredukowania napr enia i spowoduj prze amanie drzewa/ga zi w punkcie prze amania. Napr onych ga zi lub drzew nie wolno przecinaç jednym rzazem 22 Polish

23 CO JEST CO? Husqvarna XXX XXXX XXXXXXX Husqvarna AB Huskvarna, SWEDEN Co jest co w pilarce? 1 Os ona cylindra 2 Uchwyt przedni 3 Zabezpieczenie przed odbiciem 4 Rozrusznik 5 Zbiornik oleju do smarowania aƒcucha 6 Uchwyt rozrusznika 7 Âruby regulacyjne, gaênik 8 Dêwignia ssania 9 Uchwyt tylny. 10 Wy àcznik (W àczanie i wy àczanie zap onu) 11 Zbiornik paliwa 12 T umik 13 Koƒcówka prowadnicy 14 aƒcuch pilarki 15 Prowadnica 16 Zderzak. 17 Wychwytnik aƒcucha (S u y do zatrzymania aƒcucha, który spad lub p k.) 18 Os ona sprz g a z wbudowanym hamulcem aƒcucha. 19 Os ona prawej r ki (Zabezpiecza prawà r k w razie p kni cia lub spadni cia aƒcucha.) 20 Dêwignia gazu 21 Blokada dêwigni gazu (Zabezpiecza przed przypadkowym naciêni ciem dêwigni gazu.) 22 Zawór dekompresacyjny 23 Klucz kombinowany 24 Âruba regulujàca napi cie aƒcucha 25 Instrukcja obs ugi 26 Os ona prowadnicy 27 Pokrywa filtra powietrza. 28 Dêwignia dodatkowego olejenia aƒcucha. 29 Przycisk blokady "po owy gazu". Polish 23

24 MONTA Monta prowadnicy i aƒcucha Napnij aƒcuch tnàcy, obracajàc kluczem kombinowanym Êrub napinacza zgodnie z ruchem wskazówek zegara. aƒcuch nale y napiàç tak, aby przylega ÊciÊle do dolnej cz Êci prowadnicy. OSTRZE ENIE Podczas obchodzenia si z aƒcuchem nale y u ywaç r kawic ochronnych. Sprwadê, czy hamulec aƒcucha nie znajduje si w po o eniu w àczonym przesuwajàc w tym celu zabezpieczenie przed odbiciem (dêwigni hamulca aƒcucha) do uchwytu przedniego. aƒcuch jest prawid owo napi ty, gdy ÊciÊle przylega do dolnej strony prowadnicy, lecz mo na go atwo obracaç r kà wokó prowadnicy. Podtrzymujàc koƒcówk prowadnicy dociàgnij kluczem kombinowanym nakr tki Êrub mocujàcych prowadnic. Odkr ç nakr tki znajdujàce si na prowadnicy i od àcz os on sprz g a (hamulec aƒcucha). Zdejmij zabezpieczenie tranportowe (A). Sprawdzaj cz sto napi cie nowozamontowanego aƒcucha, a do czasu, gdy b dzie on dotarty. Napi cie aƒcucha nale y kontrolowaç regularnie. W aêciwy aƒcuch zapewnia dobrà wydajnoêç skrawania i posiada d ugà ywotnoêç. Na ó prowadnic na Êruby. Przesuƒ jà w tylne skrajne po o enie. Za ó aƒcuch na z batk nap dowà aƒcucha, a nast pnie w ó go w rowek prowadnicy. Zaczynij od górnej strony prowadnicy. Upewnij si, czy kraw dzie ogniw tnàcych na górnej stronie prowadnicy sà zwrócone do przodu, w kierunku koƒcówki. Zamontuj os on sprz g a i wprowadê ko ek napinacza aƒcucha do otworu w prowadnicy. Sprawdê, czy ogniwa prowadzàce aƒcucha sà u o one prawid owo na z batce nap dowej i w rowku prowadnicy. Dokr ç palcami nakr tki Êrub. 24 Polish

25 PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Paliwo UWAGA Maszyna wyposa ona jest w silnik dwusuwowy, jako paliwo mo na stosowaç wy àcznie mieszank benzyny z olejem do dwusuwów. Dok adne odmierzenie iloêci oleju gwarantuje uzyskanie mieszanki o prawid owym sk adzie. W przypadku sporzàdzania ma ej iloêci mieszanki nawet niewielkie zachwianie proporcji mo e znacznie wp ynàç na jej sk ad. Benzyna OSTRZE ENIE Zapewnij dobrà wentylacj wsz dzie, gdzie masz do czynienia z paliwem. Stosuj benzyn bezo owiowà lub o owiowà wysokiej jakoêci. Do silników wyposa onych w katalizator konieczne jest stosowanie mieszanki benzyny bezo owiowej z olejem. Zaleca si stosowaç benzyn o liczbie oktanowej (RON) nie mniejszej ni 90. W razie stosowania benzyny o liczbie oktanowej (RON) mniejszej ni 90 mo e wyst powaç tzw. stukanie. Prowadzi to do wi kszej temperatury silnika i wi kszego obcià enia o ysk, co mo e staç si przyczynà powa nej awarii silnika. Praca silnika na stale wysokich obrotach (np. przy okrzesywaniu) wymaga stosowania benzyny o liczbie oktanowej powy ej 90. Olej taki stosuje si w proporcji Dla silników do 80 cm 3 : 1:50 (2%) Dla silników powy ej 80 cm 3 : 1:33 (3%) Olej do silników dwusuwowych, w Benzyna, w litrach litrach 2% (1:50) 3% (1:33) 5 0,10 0, ,20 0, ,30 0, ,40 0,60 Sporzàdzanie mieszanki Mieszank sporzàdzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny. Do naczynia nalej najpierw po ow benzyny przeznaczonej do sporzàdzenia mieszanki. Nast pnie dodaj do niej ca à dawk oleju. Wymieszaj dok adnie paliwo z olejem potrzàsajàc pojemnikiem. Dolej pozosta à iloêç benzyny. Przed ka dorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dok adnie potrzàsajàc kanistrem. Paliwo ekologiczne HUSQVARNA zaleca stosowanie benzyny ekologicznej (tzw. paliwa akilatowego) - albo benzyny do silników dwusuwowych Aspen, albo benzyny ekologicznej do silników czterosuwowych zmieszanej z olejem do silników dwusuwowych w podanych poni ej proporcjach. Prosimy zauwa yç, e w przypadku zmiany rodzaju paliwa mo e byç wymagana regulacja gaênika (patrz wskazówki pod nag ówkiem "Gaênik"). Docieranie W ciàgu pierwszych 10 godzin nale y unikaç pracy maszynà na zbyt wysokich obrotach. Olej do silników dwusuwowych Stosuj wy àcznie olej do silników dwusuwowych HUSQVARNA, który jest specjalnie przystosowany do naszych silników dwusuwowych. HUSQVARNA dostarcza na rynek oleje do silników dwusuwowych przystosowane do ró nych obszarów zastosowania oraz klimatów. Skontaktuj si ze swoim punktem sprzeda y w celu uzyskania informacji na temat tego, jaki olej pasuje najlepiej do posiadanego przez Ciebie produktu oraz do aktualnego obszaru zastosowania. Nigdy nie u ywaj oleju do dwusuwów przeznaczonego do ch odzonych wodà, przyczepnych silników do odzi (outboardoil). Nigdy nie u ywaj oleju przeznaczonego do silników czterosuwowych. Nie sporzàdzaj mieszanki w iloêci wi kszej ni to jest potrzebne do 1 miesi cznego u ycia. Zbiornik paliwa nieu ywanej przez d u szy czas maszyny nale y opró niç i oczyêciç. Polish 25

26 PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Olej do smarowania aƒcucha Tankowanie Maszyna posiada automatyczny system smarowania aƒcucha. Zalecane jest stosowanie specjalnego oleju (do smarowania aƒcucha) o wysokim wskaêniku lepkoêci. W krajach, w których specjalny olej do smarowania aƒcucha nie jest dost pny, nale y stosowaç olej przek adniowy EP90. Nie wolno stosowaç olejów przepracowanych. Niszczà one pomp olejowà, prowadnic i aƒcuch pilarki. Wa ne jest, aby rodzaj oleju dostosowany by do temperatury otoczenia (odpowiednia lepkoêç oleju). Niektóre rodzaje olejów w temperaturze poni ej 0 C stajà si bardziej lepkie. Mo e to spowodowaç przecià enie pompy olejowej i jej uszkodzenie. W celu wybrania odpowiedniego oleju do smarowania aƒcucha skontaktuj si ze swoim warsztatem obs ugi technicznej. OSTRZE ENIE Podczas tankowania przestrzegaj nast pujàcych zasad, które zmniejszajà ryzyko po aru: Nie pal i nie stawiaj niczego goràcego w pobli u naczyƒ z paliwem. Nigdy nie tankuj, gdy silnik jest uruchomiony. Korek wlewowy otwieraj ostro nie, poniewa wewnàtrz zbiornika mo e panowaç nadciênienie. Po zatankowaniu dok adnie zakr ç korek wlewowy. Przed uruchomieniem maszyny przenieê jà na bezpiecznà odleg oêç od miejsca tankowania. Przed nalaniem paliwa oczyêç korek wlewowy i powierzchni wokó niego. CzyÊç regularnie zbiornik paliwa i zbiornik oleju do smarowania aƒcucha. Filtr paliwowy nale y wymieniaç co najmniej raz do roku. Zanieczyszczenia dostajàce si do zbiornika mogà byç przyczynà zak óceƒ w pracy silnika. Zadbaj o to, aby paliwo by o dobrze zmieszane potrzàsajàc kanistrem przed zatankowaniem. Zbiornik paliwa i zbiornik oleju do smarowania aƒcucha majà wzajemnie dopasowanà pojemnoêç. Dlatego paliwo i olej do smarowania aƒcucha nale y zawsze uzupe niaç jednoczeênie. Min 3 m (10ft) 26 Polish

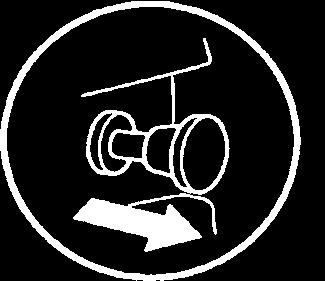

27 URUCHAMIANIE I WY ÑCZANIE Uruchamianie i wy àczanie Uruchamianie OSTRZE ENIE Przyst pujàc do uruchomienia nale y pami taç o przestrzeganiu nast pujàcych zasad: Nigdy nie uruchamiaj pilarki, gdy prowadnica, aƒcuch pilarki i wszystkie os ony nie sà zamontowane. W przeciwnym razie mo e obluzowaç si sprz g o i spowodowaç obra enia. Przed uruchomieniem maszyny przenieê jà na bezpiecznà odleg oêç od miejsca tankowania. Ustaw maszyn na twardym pod o u. Przyjmij stabilnà pozycj i upewnij si, e aƒcuch nie dotyka do adnego przedmiotu. Upewnij si, czy w pobli u miejsca pracy nie ma osób nieupowa nionych. Uchwyç pewnie lewà r kà uchwyt przedni. Ustaw lewà stop na dolnej cz Êci tylnego uchwytu przyciskajàc w ten sposób pilark do ziemi. Ujmij prawà r kà uchwyt rozrusznika i pociàgnij go wolno do oporu (do momentu za apania trybów rozrusznika), a nast pnie Nigdy nie owijaj linki rozrusznika wokó d oni. UWAGA Nie wyciàgaj linki rozrusznika ca kowicie i nie puszczaj jej nagle, gdy jest wyciàgni ta. Mo e to spowodowaç uszkodzenie maszyny. Zimny silnik Uruchamianie: Podczas uruchamiania pilarki musi byç w àczony hamulec aƒcucha. W àcz hamulec przesuwajàc do przodu zabezpieczenie przed odbiciem. Zap on: Przesuƒ wy àcznik w lewo. Ssanie: Wyciàgnij dêwigni ssania do po o enia w àczenia. Obroty rozruchowe: PrzyciÊnij do do u blokad dêwigni gazu (1). Daj pe en gaz (2). WciÊnij przycisk (3). Natychmiast po zaskoczeniu silnika wciênij dêwigni ssania. Powtarzaj operacj uruchamiania a do uruchomienia silnika. Po uruchomieniu silnika, bezzw ocznie dociênij dêwigni gazu do oporu, przez co zostanà automatycznie wy àczone obroty rozruchowe. Poniewa hamulec aƒcucha nadal jest w àczony, obroty silnika nale y jak najszybciej zmniejszyç do obrotów biegu ja owego, co mo na osiàgnàç wy àczajàc szybko blokad gazu. W ten sposób zapobiega si nadmiernemu zu yciu sprz g a, b bna sprz g a oraz pasa hamulca. Wy àcz hamulec przesuwajàc zabezpieczenie przed odbiciem do pa àka uchwytu. Pilarka jest teraz gotowa do pracy. W przypadku, gdy maszyna wyposa ona jest w zawór dekompresacyjny (A) nale y: Przycisnàç zawór w celu zmniejszenia ciênienia w cylindrze i tym samym u atwienia rozruchu. U ywaj zaworu dekompresacyjnego przy ka dorazowym uruchamianiu silnika maszyny. Po uruchomieniu silnika, zawór automatycznie powraca do swojej pozycji wyjêciowej. Wy àczanie silnika Ciep y silnik Wykonaj te same czynnoêci rozruchowe co podczas uruchamiania zimnego silnika z wyjàtkiem ustawiania dêwigni ssania w po o eniu w àczenia. Silnik unieruchamia si przez wy àczenie zap onu. (Przesuƒ wy àcznik do pozycji STOP.) Polish 27
