1 PL Zawry 200 line z napędami LDM ANT -1-

2 Obliczenie wspó czynnika Kv Praktyczne bliczenia wyknuje się uwzględniając parametry bwdów regulacyjnych i warunki rbcze medium według wzrów przedstawinych pniżej. Zawór regulacyjny pwinien być dbrany tak, aby był zdlny d regulacji przepływu minimalneg przy danych warunkach rbczych. Należy sprawdzić, czy najmniejszy przepływ mże być jeszcze regulwany. Pwinien być spełniny następujący warunek: r > Kvs / Kvmin Birąc pd uwagę ewentualnść wystąpienia 10% tlerancji ujemnej wyknania wartści Kv w stsunku d Kvs i żądania mżliwści regulacji w bszarze przepływu maksymalneg (bniżanie i zwiększenie przepływu) prducent zaleca wybieranie wartści Kvs zawru regulacyjneg większej niż maksymalna wartść rbcza Kv: Kvs= Kv Jedncześnie należy zwrócić uwagę jak znaczny bezpieczny ddatek zawarty jest w wartści Q max, który mże spwdwać przewymiarwanie wydajnści zawru. Wzry d bliczenia Kv Ciecz Gaz Kv = Para przegrzana Para nasycna Spadek ciśnienia p 2 > p 1 /2 p <p 1 /2 Q Q n n.t p.p 2 Q m v 2 p v 2.x p Q m Nadkrytyczny przep yw par i gazów Przy spadku ciśnienia większym niż krytyczny (p 2 /p 1 < 0.54) medium uzyskuje w najmniejszym przekrju prędkść dźwięku, c mże spwdwać pdwyższenie głśnści. Aby graniczyć t zjawisk należy zastswać dpwiedni układ dławiący z niską głśnścią (wielstpniwa redukcja ciśnienia, przesłna na wylcie). Wielk ci i jednstki Oznaczenie Kv Kv Kv min Jednstki Kvs m.h Q m.h Qn Nm 3.h -1 Q m kg.h -1 p 1 MPa p 2 MPa p S MPa p MPa 1 kg.m -3 n kg.nm -3 v 2 v T 1 x r m.h m.h m.h m.kg m.kg K 1 1 Spadek ciśnienia p => p 1 /2 p2 = < p 1 /2 1 p 2.Q n 5141.p n.t 1 1 Q m Q m 2v p1 2v.x p 1-2- Prpzycja charakterystyki ze wzgl du na skk zawru Dla pprawneg dbru charakterystyki regulacyjnej zawru należy sprawdzić, jakie skki zawór siąga w przewidywanych warunkach pracy. T sprawdzenie zaleca prducent wyknać przynajmniej dla minimalneg, nminalneg i maksymalneg przepływu. Orientacyjnym punktem przy dbrze charakterystyki jest zasada, aby, jeżeli jest t mżliwe, minąć pierwszy i statni 5 10 % skk zawru. Dla bliczenia skku przy różnych warunkach pracy i pjedynczych charakterystykach mżna skrzystać z firmweg prgramu d bliczenia zawrów VENTILY. Prgram służy d kmpletnej prpzycji zawru d bliczenia wartści współczynnika Kv aż d kreślenia knkretneg typu zawru włącznie z napędem. Charakterystyki przep ywu zawrów L R P S Kv/Kv L P S R H/H charakterystyka liniwa Kv/Kv = (H/H ) - charakterystyka stałprcentwa (4-prcentwa) (4.H/H Kv/Kv = e ) - charakterystyka parabliczna 2 Kv/Kv = (H/H ) - LDMspline charakterystyka 2 Kv/Kv = (H/H ) (H/H ) (H/H ) (H/H ) (H/H ) (H/H ) Nazwa wielkści Współczynnik przepływu Współczynnik przepływu przy skku znaminwym Współczynnik przepływu przy minimalnym przepływie Znaminwy współczynnik przepływu Objętściwe natężenie przepływu w warunkach rbczych (T 1, p Objętściwe natężenie przepływu w warunkach nrmalnych (0 C, MPa) Maswe natężenie przepływu w warunkach rbczych ( T,p 1 Ciśnienie abslutne przed zawrem Ciśnienie abslutne za zawrem Ciśnienie abslutne pary nasycnej dla temperatury ( T 1 ) Spadek ciśnienia na zawrze ( p = p1- p 2) Gęstść czynnika w stanie rbczym ( T,p 1 Gęstść gazu w warunkach nrmalnych ( 0C, Mpa) Objętść właściwa pary dla parametrów T1, p2 Objętść właściwa pary dla parametrów T1, p1/2 Abslutna temperatura czynnika przed zawrem ( T 1 = t 1 ) Stsunkwa maswa zawartść pary nasycnej w parze mkrej Regulacyjnść

3 Zasady dla dbru rdzaju grzyba Grzybów z wycięciami nie mżna stswać w przypadku nadkrytycznych spadków ciśnienia przy nadciśnieniu wejściwym p > 1 = 0,4 MPa jak i również dla regulacji pary nasycnej. W tych przypadkach należy zastswać grzyb perfrwany. Grzyb perfrwany również należy zastswać w przypadkach w których duży spadek ciśnienia mże spwdwać niebezpieczeństw pwstania kawitacji w miejscu gniazda i grzyba, lub kiedy duża prędkść przepływu mże spwdwać erzję ścian krpusu zawru. W przypadku zastswania grzyba frmwaneg - stżkweg (z pwdu niskiej wartści Kvs) dla nadciśnienia p1 >= 1,6 MPa jak i również dla nadkkrytycznych spadków ciśnienia należy dbrać stelitwanie grzyba raz gniazda. Dławnice - Mieszek Dławnicę mieszkwą należy stswać dla niskich i wyskich temperatur w zakresie -50 d 550 C. Dławnice mieszkwe zapewniają całkwitą szczelnść zawrów. Standardw stswana jest z dławnicą bezpieczeństwa PTFE. Nie wymaga dużej siły napędów. Dławnice - O -pierścień EPDM Dławnica ta przeznaczna jest dla mediów nieagresywnych, dla temperatur rbczych d 0 d 1 C. Odznacza się niezawdnścią, długtrwałą szczelnścią i zdlnścią dszczelniania przy niewielkich uszkdzeniach wrzecina. Niewielkie siły tarcia umżliwiają stswanie siłwników z małą siłą siwą. Trwałść dławnicy uzależnina jest d warunków rbczych, zazwyczaj jest wyższa niż cykli. dla RV 102, RV 103 Dławnice - DRSpack (PTFE) dla RV 2xx Zastswanie dławnicy mieszkwej Dławnicę mieszkwą należy stswać przy bardz agresywnych, trujących lub w inny spsób niebezpiecznych mediach, dla których wymagana jest abslutna szczelnść zawru w stsunku d tczenia. W takich przypadkach knieczne jest również sprawdzenie wytrzymałści zastswanych materiałów krpusu i wewnętrznych części armatury na dane medium. Dla niebezpiecznych cieczy zaleca się zastswanie mieszka z dławnicą zabezpieczającą, która uniemżliwia wyciek medium przy uszkdzeniu mieszka. Mieszek jest również dbrym rzwiązaniem dla temperatury medium pniżej zera, kiedy zamarzanie wrzecina pwduje przedwczesne zniszczenie dławnicy, jak również przy wyższych temperaturach, kiedy spełnia rlę chłdnicy. DRSpack (Direct Radial Sealing Pack) jest dławnica z dużą szczelnścią przy niskich i dużych ciśnieniach rbczych. Najczęściej używany typ dławnicy dpwiedni dla temperatury d 0 d 260 C. Zakres ph d 0 d 14. Dławnice te umżliwiają stswanie siłwników małej siłe siwej. Knstrukcja zapewnia łatwą wymianę całej dławnicy. Trwałść dławnicy DRSpack jest większa niż cykli. Trwałść dławnicy mieszkwej Materiał mieszka C C Temperatura 0 C C C Nie jest dpwiednia W tabelce pdane są minimalne liczby cykli przy pełnym twarciu zawru, kiedy pjawia się maksymalne wydłużanie i sprężanie mieszka. Pdczas regulacji, kiedy grzyb zawru prusza się w średnim płżeniu, tylk w części zakresu skku, żywtnść mieszka jest wielkrtnie wyższa i uzależnina d warunków rbczych. -3-

4 DYSP. POMPA Dbór dwudrgweg zawru regulacyjneg Dane: medium wda, 155 C, ciśnienie statyczne w miejscu przyłączenia 0 kpa (10 bar), p DYSP = 80 kpa (0,8 bar), p RUROCIĄG= 15 kpa (0,15 bar), p ODBIORNIK = 25 kpa (0,25 bar), przepływ nminalny Q NOM = 8 m.h, przepływ minimalny Q = 1,3 m.h. MIN p DYSP = p ZAWÓR + p ODBIORNIK+ prurociąg p ZAWÓR = pdysp- podbiornik - p RUROCIĄG= = kpa (0,4 bar) Kv = Q NOM = 8 = 12,7 m.h p ZAWÓR 0,4 Bezpieczny zapas uwzględniający tlerancję wyknania (przy załżeniu, že przepływ Q nie jest przewymiarwany) : Kvs = (1,1 d 1,3). Kv = (1,1 d 1,3). 12,7 = 14 d 16,5 m.h Z seryjnie prdukwaneg zakresu wartści Kvs należy dbrać najbliszą wartść Kvs, tj. Kvs = 16 m.h. Tej wartści dpwiada średnica DN 32. Dbieramy zawór kłnierzwy PN 16, z żeliwa sferidalneg, uszczelnienie gniazda: metal - PTFE, dławnica PTFE, charakterystyka przepływu: stałprcentwa numerze typwym : RV 21x XXX 1423 R1 16/ x w znaczeniu zawru (21x) znaczy wyknanie zawru (prsty lub rewersyjny) i jest uzależniny d zastswaneg napędu, który jest dbierany według ptrzeb układu regulacyjneg (typ, prducent, zasilanie, spsób sterwania, ptrzebna siła itd.) Określenie spadku ciśnienia dbraneg zawru przy pełnym twarciu i danym przepływie ( ( ( 2 2 QNOM 8 p = = = 0,25 bar (25 kpa) ZAWÓR H Kvs 16 ( W taki spsób bliczny spadek ciśnienia zawru regulacyjneg, pwinien być wzięty pd uwagę przy bliczeniu hydraulicznym sieci. Określenie autrytetu zawru p ZAWÓR H a = = 25 = 0,31 p ZAWÓR H0 80 przy czym zalecana wartść a pwinna być cnajmniej równa wartści 0,3 tzn. że wartść autrytetu dbraneg zawru jest pprawna. Uwaga: bliczenie autrytetu zawru regulacyjneg należy wyknać w stsunku d spadku ciśnienia zawru w stanie zamkniętym, więc d ciśnienia dyspzycyjneg pdysp przy zerwym przepływie. Nie więc w stsunku d ciśnienia pmpy p POMPA,pnieważ p DYSP < ppompa spwdwany spadkami ciśnienia w sieciach aż d miejscia przyłączenia biegu regulwaneg. W tym przypadku p prstu bierzemy pd uwagę p DYSP H = p DYSP H0= p DYSP. Sprawdzenie regulacyjnści Należy wyknać również bliczenie dla przepływu minimalneg Q MIN = 1,3 m.h. Temu przepływwi dpwiadają spadki ciśnienia p RUROCIĄG. QMIN = 0, kpa, p ZAWÓR QMIN = 0,66 kpa. p = - 0,4-0,66 = 78,94 = 79 kpa. ODBIORNIK. QMIN Q MIN Kv = = 1,3 MIN = 1,46 m.h p ZAWÓR QMIN 0,79 Ptrzebna regulacyjnść r= Kvs = 16 =11 Kv MIN 1,46 pwinna być mniejsza niż pdawana regulacyjnść zawru r = 50, tzn. wartść dbraneg zawru jest pprawna. Dbór dpwiedniej charakterystyki Na pdstawie blicznych wartści KvNOM i KvMIN istnieje mżliwść dczytania wartści dpwiednich skków zawru dla pjedyńczych charakterystyk i według nich dbrać dpwiednią krzywą. W takim razie dla charakterystyki stałprcentwej h NOM = 96%, h MIN = 41%. W tym przypadku najlepiej dpwiada charakterystyka LDMspline (93% i 30% skku). Odpwiedni numer typwy: RV 21x XXX 1423 S1 16/ Typwy schemat układu regulacji z zastswaniem zawru regulacyjneg, dwudrgweg. ZAWÓR ODBIORNIK RUROCIĄG Ntatka: Szczegółwe infrmację dtyczące bliczeń zawrów LDM pdane są w instrukcji d bliczenia zawrów Wszystkie wyżej wymienine wzry ważne są w przypadku kiedy medium jest wdą. Dkładne bliczenie mżna wyknać za pmcą prgramu d bliczenia zawrów VENTILY, który również zawiera bliczenia sprawdzające, i jest d dyspzycji bezpłatnie na żądanie. -4-

5 Dbór trójdrgweg zawru regulacyjneg Dane : medium wda, 90 C, ciśnienie statyczne w miejscu przyłączenia 0 kpa (10 bar), p POMPA 2 = kpa (0,4 bar), p RUROCIĄG = 10kPa (0,1 bar), p ODBIORNIK = 20 kpa (0,2 bar), przepływ nminalny Q = 7 m.h p POMPA 2 = p ZAWÓR+ p ODBIORNIK+ prurociąg p = p - p - p = 10 kpa (0,1bar) Bezpieczny zapas uwzględniający tlerancję wyknania (przy załżeniu, że przepływ Q nie jest przewymiarwany) : Kvs=(1,1d1,3).Kv=(1,1d1,3).22,1=24,3d28,7m.h Z seryjnie prdukwaneg zakresu wartści Kvs należy dbrać najbliszą wartść Kvs, tj. Kvs = 25 m.h. Tej wartści dpwiada średnica DN. Dbieramy zawór kłnierzwy PN 16, z żeliwa sferidalneg, uszczelnienie gniazda: metal - metal, dławnica PTFE, charakterystyka przepływu: liniwa numerze typwym RV 21x XXX 1413 L1 16/1- x w znaczeniu zawru (21x) znaczy wyknanie zawru (prsty lub rewersyjny) i jest uzależniny d zastswaneg napędu, który jest dbierany według ptrzeb układu regulacyjneg (typ, prducent, zasilanie, spsób sterwania, ptrzebna siła itd.) NOM ZAWÓR POMPA 2 ODBIORNIK RUROCIĄG Kv = Q NOM = 7 = 22,1 m.h p ZAWÓR 0,1 Określenie rzeczywysteg spadku ciśnienia dbraneg zawru przy pełnym twarciu ( ( ( 2 2 Q p = NOM 7 ZAWÓR H = = 0,08 bar (8 kpa) Kvs 25 W taki spsób bliczny spadek ciśnienia zawru regulacyjneg, pwinien być wzięty pd uwagę przy bliczeniu hydraulicznym sieci. Uwaga: Najważniejszym warunkiem prawidłwej pracy zawru trójdrgweg jest utrzymanie minimalnej różnicy ciśnień dyspzycyjnych na króccach A i B. Trójdrgwe zawry wprawdzie ptrafią pknać duże spadki ciśnienia pmiędzy króccami A i B, lecz pwdują ne znaczną defrmację charakterystyki regulacyjnej i związane z tym pgrszenie włąściwści regulacyjnych. Jeżeli istnieją wątpliwści dtyczące różnicy ciśnień pmiędzy bma króccami (w przypadku, kiedy zawór trójdrgwy przyłączny jest bez ddzielenia ciśnieniweg bezpśredni d sieci pierwtnej), prducent zaleca zastswanie zawru dwudrgweg w płączeniu z trwałą spinką. Autrytet kanału przeltweg zawru trójdrgweg jest w tym płączeniu przy załżeniu niezmienneg przepływu w biegu dbirczym równy:. p ZAWÓR H a= = 8 =1, p ZAWÓR H0 8 c znacza, że zależnść przepływu w biegu dpwiada idealnej krzywej przepływu zawru. W tym przypadku wartści Kvs w bu kanałach są zgdne, bie charakterystyki są liniwe, tzn. że przepływ jest prawie niezmienny. Dbranie kmbinacji charakterystyki stałprcentwej w kanale A i charakterystyki liniwej w kanałe B jest czasem krzystne w przypadkach, kiedy nie mżna minąć bciążenia kanału A przeciwk B ciśnieniem różnicwym lub kiedy parametry p strnie pierwtnej są zbyt wyskie. ( Typwy schemat układu regulacji z zastswaniem trójdrgweg zawru mieszająceg ZAWÓR POMPA ODBIORNIK RUROCIĄG Ntatka: Szczegółwe infrmację dtyczące bliczeń zawrów LDM pdane są w instrukcji d bliczenia zawrów Wszystkie wyżej wymienine wzry ważne są w przypadku kiedy medium jest wdą. Dkładne bliczenie mżna wyknać za pmcą prgramu d bliczenia zawrów VENTILY, który również zawiera bliczenia sprawdzające, i jest d dyspzycji bezpłatnie na żądanie. -5-

6 200 line RV/HU2x1V Zawry regulacyjne i zawry awaryjne DN , PN 16 i z napędami LDM ANT Opis Zawry regulacyjne szeregu RV 211, RV 221, RV 231 (dalej nazywane RV 2x są armaturą jedngniazdwą przeznaczną d regulacji i zamykania przepływu mediów. Ze względu na siły stswanych napędów są dpwiednie d regulacji przy niższych spadkach ciśnienia. Charakterystyki przepływu, współczynniki Kvs i nieszczelnść dpwiadają standardm międzynardwym. Zawry awaryjne szeregu HU 2x1 są armaturą teg sameg szeregu tylk z większą szczelnścią w gnieździe i wypsażne w napędy elektryczne z funkcją awaryjną (w przypadku braku zasilania zawór zamyka lub twiera się autmatycznie). Zawry typu RV 2x1 są przystswane dzięki wyknaniu rewersyjnemu d pdłączenia d napędów prdukcji LDM. Zastswanie Zawry przeznaczne są d stswania w technice grzewczej i klimatyzacyjnej, w energetyce i przemyśle chemicznym. W zależnści d warunków pracy stsuje się zawry wyknane z żeliwa sferidalneg, dlewów stalwych lub z nierdzewnej stali austenitycznej. Dbrane materiały dpwiadają nrmm ČSN-EN (1/2002) (stal) i ČSN-EN (1/2002) (żeliw). Najwyższe dpuszczalne nadciśnienia rbcze w zależnści d dbraneg wyknania materiałweg i temperatury medium pdane są w tabeli, patrz. strna 26 katalgu. Medium rbcze Zawry szeregu RV / HU 2x1 przeznaczne są d regulacji (RV 2x, d regulacji i zamykania (HU 2x przepływu i ciśnienia cieczy, gazów i par bez dmieszek np. wda, para, pwietrze i inne media, kmpatybilne z materiałem krpusu i wewnętrznymi częściami armatury. Zastswanie zawrów wyknanych z żeliwa sferidalneg (RV 21 dla pary jest graniczne przez następujące parametry. Para pwinna być przegrzana (suchść na wlcie x1 >= 0,98) i nadciśnienie wejściwe p1 0,4 MPa przy nadkrytycznym spadku ciśnienia i p1 1,6 MPa przy pdkrytycznym spadku ciśnienia. W przypadku przekrczenia tych graniczeń należy zastswać krpus zawru wyknany ze stali węglwej (RV 22. W celu zapewnienia właściwej pracy urządzenia i dpwiedniej regulacji prducent zaleca zamntwanie przed zawrem filtru d zanieczyszczeń mechanicznych. Płżenie rbcze > = > = Zawór pwinien być zamntwany w taki spsób, aby kierunek przepływu medium był zgdny z kierunkiem strzałek na krpusie. Płżenie rbcze jest dwlne z wyjątkiem przypadku, kiedy napęd znajduje się pd zawrem. Przy stswaniu zawru dla temperatury czynnika pwyżej 150 C, należy napęd zabezpieczyć przed ciepłem prmieniwania, pprzez chylenie z pinweg płżenia i dkładne dizlwanie rurciągu. Parametry techniczne Szereg knstrukcyjny RV/HU211 RV/HU221 RV/HU231 Wyknanie Średnica nminalna Ciśnienie nminalne Zawór jedngniazdwy dwudrgwy rewersyjny DN 15 d 150 PN 16, PN Materiał krpusu Żeliw sferidalne Staliw węglwe Staliw nierdzewne EN-JS (GP2GH) (EN-GJS-0-10-LT) (G17CrM5-5) (GX5CrNiMNb ) Materiał gniazda: DN / / / DIN W Nr./ČSN DN / / / Materiał grzyba: DIN W Nr./ČSN DN DN / / / / / / Zakres temperatur rbczych -20 d 300 C -20 d 300 C -20 d 300 C Długść mntażwa Szereg 1 według ČSN-EN (3/1997) Kłnierze przyłączeniwe Według ČSN-EN (4/2002) Pwierzchnie uszczelniające Typ B1 (gruba listwa uszczelniająca) lub Typ F (wpust) według ČSN-EN (4/2002) Typ grzyba Walcwy z wycięciami, frmwany, perfrwany Charakterystyka przepływu Liniwa, stałprcentwa, LDMspline, parabliczna 3 Wartści Kvs 0.4 d 360 m /h Nieszczelnść Klasa III. według ČSN-EN 1349 (5/200 (<0.1% Kvs) dla zawrów regulacyjnych z uszczel. w gnieździe metal - metal Klasa IV. według ČSN-EN 1349 (5/200 (<0.01% Kvs) dla zawrów regulacyjnych z uszczel. w gnieździe metal - PTFE Stsunek regulacji r 50:1 Dławnica O - pierścień EPDM t max= 1 C, DRSpack (PTFE) t = 260 C, mieszek t = 300 C max max -6-

7 Współczynniki przepływu Kvs i różnice ciśnień Wartść p max znacza maksymalny spadek ciśnienia na zawrze, przy którym zapewnine jest twarcie i zamknięcie. Ze względu na żywtnść gniazda i grzyba zaleca się, aby trwały spadek ciśnienia na zawrze nie Ddatkwe infrm. dt. sterwania patrz. karty katalgwe napędów. DN H grzyb frmwany 2)grzyb walcwy z charakterystyką liniwą, grzyb frmwany z charakt. stałprcentwą, LDMspline i parabliczną Zawry regulacyjne z grzybem perfrwanym mżna dstarczyć jedynie w przyp. tak znacznych wartści Kvs z następującymi graniczeniami: 3 - Wartści Kvs 2.5 i 1.0 m /h wyłącznie z charakt. liniwą. - Według wartści Kvs w klumnie nr 2 mżna dstarczyć grzyb perfrwany wyłącznie z charakt. liniwą lub parabliczną Wymiary i masy zawrów RV / HU 2x1 DN Sterwanie (napęd) Oznacz. w nr typwym Siła siwa 3 Kvs [m /h] p max ) 6.3 2) ) przekrczył wartści 1.6 MPa. W przeciwnym razie należy zastswać grzyb perfrwany lub pwierzchnie przylegania gniazda i grzyba z naspawaną warstwą węglika spiekaneg. metal - wyknanie gniazda z uszczelką metal - metal PTFE - wyknanie gniazda z uszczelką metal - PTFE (nie mżna zastswać dla grzybów frmwanych) Dławnicę mieszkwą mżna zastswać wyłącznie dla grzyba walcweg. Charakterystyka stałprcentwa, LDMspline i parabliczna d Kvs = 1.0 Dla zawrów PN 16 p nie mże przekrczyć wartści 1.6 MPa. Maksymalne różnice ciśnień, pdane w tabeli nr 2, bwiązują w przypadku zastswania dławnicy PTFE lub O-pierścienia. W przypadku dławnicy mieszkwej maks. wartść pmax należy knsultwać z prducentem. PN 16 PN PN 16, PN # # D 1 D 2 D 3 d n D 1 D 2 D 3 d n D f D 4 D 5 L V 1 V 2 V2 V 3 V 3 a m 1 m 2 mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg ze względu na wcześniej bwiązujące nrmy, zstała wykrzystana mżliwść wybru ilści śrub łączących, ferwana przez nrmę ČSN-EN #) - bwiązuje dla wyknania z dławnicą mieszkwą mv - waga, którą należy dliczyć d wagi zawru przy mieszkwym wyknaniu dławnicy m - zawry RV / HU 211 m - zawry RV / HU 221 i RV / HU ANT.11 ANT.11S, ANT.11R EVH EVI 2500 N 2000 N p max PTFE metal PTFE metal # m v kg

8 200 line RV/HU2x3V Zawry regulacyjne i zawry awaryjne DN , PN 16 i z napędami LDM ANT Opis Zawry regulacyjne szeregu RV 213, RV 223, RV 233 (dalej nazywane RV 2x3) są armaturą jedngniazdwą z grzybem ciśnieniw dciążnym, przeznaczną d regulacji i zamykania przepływu mediów. W/w wyknanie zawrów mże być stswane d regulacji przy dużych spadkach ciśnienia, przy użyciu względnie słabych napędów. Charakterystyki przepustwści, współczynniki Kvs i nieszczelnść dpwiadają standardm międzynardwym. Zawry awaryjne szeregu HU 2x3 są armaturą teg sameg szeregu tylk z większą szczelnścią w gnieździe i wypsażne w napędy eelektryczne z funkcją awaryjn ą(w przypadku braku zasilania zawór zamyka lub twiera się autmatycznie). Zawry typu RV 2x3 rewersyjne są przystswane d pdłączenia d napędów prdukcji LDM. Zastswanie Zawry przeznaczne są d stswania w technice grzewczej i klimatyzacyjnej, w energetyce i przemyśle chemicznym. W zależnści d warunków pracy stsuje się zawry wyknane z żeliwa sferidalneg, dlewów stalwych lub z nierdzewnej stali austenitycznej. Dbrane materiały dpwiadają nrmm ČSN-EN (1/2002) (stal) i ČSN-EN (1/2002) (żeliw). Najwyższe dpuszczalne nadciśnienia rbcze w zależnści d dbraneg wyknania materiałweg i temperatury medium pdane są w tabeli, patrz. strna 26 katalgu. Medium rbcze Zawry szeregu RV / HU 2x3 przeznaczne są d regulacji (RV 2x3), d regulacji i zamykania (HU 2x3) przepływu i ciśnienia cieczy, gazów i par bez dmieszek np. wda, para, pwietrze i inne media, kmpatybilne z materiałem krpusu i wewnętrznymi częściami armatury. Zastswanie zawrów wyknanych z żeliwa sferidalneg (RV 213) dla pary jest graniczne przez następujące parametry. Para pwinna być przegrzana (suchść na wlcie x > 1 = 0,98) i nadciśnienie wejściwe p1 0,4 MPa przy nadkrytycznym spadku ciśnienia i p1 1,6 MPa przy pdkrytycznym spadku ciśnienia. W przypadku przekrczenia tych graniczeń należy zastswać krpus zawru wyknany ze stali węglwej (RV 223). W celu zapewnienia właściwej pracy urządzenia i dpwiedniej regulacji prducent zaleca zamntwanie przed zawrem filtru d zanieczyszczeń mechanicznych. = > > = Płżenie rbcze Zawór pwinien być zamntwany w taki spsób, aby kierunek przepływu medium był zgdny z kierunkiem strzałek na krpusie. Płżenie rbcze jest dwlne z wyjątkiem przypadku, kiedy napęd znajduje się pd zawrem. Przy stswaniu zawru dla temperatury czynnika pwyżej 150 C, należy napęd zabezpieczyć przed ciepłem prmieniwania, pprzez chylenie z pinweg płżenia i dkładne dizlwanie rurciągu. Parametry techniczne Szereg knstrukcyjny RV/HU213 RV/HU223 RV/HU233 Wyknanie Średnica nminalna Ciśnienie nminalne Zawór jedngniazdwy dwudrgwy rewersyjny z grzybem ciśnieniw dciążnym DN 25 d 150 PN 16, PN Materiał krpusu Żeliw sferidalne Staliw węglwe Staliw nierdzewne EN-JS (GP2GH) (EN-GJS-0-10-LT) (G17CrM5-5) (GX5CrNiMNb ) Materiał gniazda: DN / / / DIN W Nr./ČSN DN / / / Materiał grzyba: DN / / / DIN W Nr./ČSN DN / / / Zakres temperatur rbczych -20 d 260 C -20 d 260 C -20 d 260 C Długść mntażwa Szereg 1 według ČSN-EN (3/1997) Kłnierze przyłączeniwe Według ČSN-EN (4/2002) Pwierzchnie uszczelniające Typ B1 (gruba listwa uszczelniająca) lub Typ F (wpust) według ČSN-EN (4/2002) Typ grzyba Walcwy z wycięciami, perfrwany Charakterystyka przepływu Liniwa, stałprcentwa, LDMspline, parabliczna 3 Wartści Kvs 4 d 360 m /h Nieszczelnść Klasa III. według ČSN-EN 1349 (5/200 (<0.1% Kvs) dla zawrów regulacyjnych z uszczel. w gnieździe metal - metal Stsunek regulacji r Dławnica Klasa IV. według ČSN-EN 1349 (5/200 (<0.01% Kvs) dla zawrów regulacyjnych z uszczel. w gnieździe metal - PTFE 50:1 O - pierścień EPDM t max= 1 C, DRSpack (PTFE) t max= 260 C, mieszek t max= 260 C -8-

9 Współczynniki przepływu Kvs i różnice ciśnień Wartść p max znacza maksymalny spadek ciśnienia na zawrze, przy którym zapewnine jest twarcie i zamknięcie. Ze względu na żywtnść gniazda i grzyba zaleca się, aby trwały spadek ciśnienia na zawrze nie Ddatkwe infrm. dt. sterwania patrz. karty katalgwe napędów. DN H metal ( ) ( ) ( ) () ( ) ( 2.80) (1.80) (1.00) (0.50) wyłącznie charakterystyka liniwa metal - wyknanie gniazda z uszczelką metal - metal PTFE - wyknanie gniazda z uszczelką metal - PTFE (xx) - wartści pmax w nawiasach przeznaczne są dla grzyba perfrwaneg Dla zawrów PN 16 p nie mże przekrczyć wartści 1.6 MPa. Wymiary I masy zawrów RV / HU 2x3 DN przekrczył wartści 1.6 MPa. W przeciwnym razie należy zastswać grzyb perfrwany lub pwierzchnie przylegania gniazda i grzyba z naspawaną warstwą węglika spiekaneg. Sterwanie (napęd) Oznacz. w nr typwym ANT.11 EVH ANT.11S, ANT.11R EVI Siła siwa 2500 N 2000 N 3 Kvs [m /h] p max p max PTFE metal PTFE ( ) ( ) ( ) ( ) ( ) ( ) () () ( ) ( ) ( ) ( ) (3.70) (2.90) Maksymalne różnice ciśnień, pdane w tabeli nr 2, bwiązują w przypadku zastswania dławnicy PTFE lub O-pierścienia. W przypadku dławnicy mieszkwej maks. wartść p max należy knsultwać z prducentem. Zawry regulacyjne z grzybem perfrwanym mżna dstarczyć jedynie w przyp. tak znacznych wartści Kvs z następu-jącymi graniczeniami: - Według wartści Kvs w klumnie nr 2 mżna dstarczyć grzyb perfrwany wyłącznie z charakt. liniwą lub parabliczną PN 16 PN PN 16, PN # # # D1 D2 D3 d n D1 D2 D3 d n D f D4 D5 L V1 V2 V2 V3 V3 a m1 m2 mv mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg kg ze względu na wcześniej bwiązujące nrmy, zstała wykrzystana mżliwść wybru ilści śrub łączących, ferwana przez nrmę ČSN-EN #) - bwiązuje dla wyknania z dławnicą mieszkwą mv - waga, którą należy dliczyć d wagi zawru przy mieszkwym wyknaniu dławnicy m - zawry RV / HU 213 m - zawry RV / HU 223 i RV / HU (2.90) (2.) (1.90) (1.25) ( ) ( ) ( ) () ( ) ( ) () (3.80) (3.10) -9-

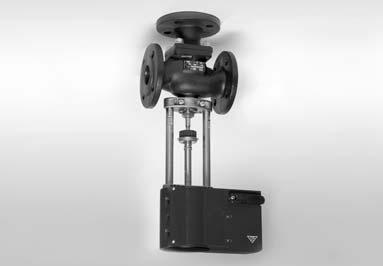

10 200 line RV 2x5 V Zawry regulacyjne DN , PN 16 i z napędami LDM ANT Opis Zawry regulacyjne szeregu RV 215, RV 225, RV 235 (dalej nazywane RV 2x5) są armaturą trójdrgwą z funkcją mieszającą lub rzdzielającą. Ze względu na siły stswanych napędów mgą być stswane d regulacji przy niższych spadkach ciśnienia. Charakterystyki przepustwści, współczynniki Kvs i nieszczelnść dpwiadają standardm międzynardwym. Przy zastswaniu napędu elektrhydrauliczneg z funkcją awaryjną w przypadku braku zasilania zamyka się wybrany przez klienta kanał. Zawry typu RV 2x5 rewersyjne są przystswane d pdłączenia d napędów prdukcji LDM. Zastswanie Zawry przeznaczne są d stswania w technice grzewczej i klimatyzacyjnej, w energetyce i przemyśle chemicznym. W zależnści d warunków pracy stsuje się zawry wyknane z żeliwa sferidalneg, dlewów stalwych lub z nierdzewnej stali austenitycznej. Dbrane materiały dpwiadają nrmm ČSN-EN (1/2002) (stal) i ČSN-EN (1/2002) (żeliw). Najwyższe dpuszczalne nadciśnienia rbcze w zależnści d dbraneg wyknania materiałweg i temperatury medium pdane są w tabeli, patrz. strna 26 katalgu. Parametry techniczne Stsunek regulacji r Dławnica Medium rbcze Zawry szeregu RV 2x5 przeznaczne są d regulacji przepływu i ciśnienia cieczy, gazów i par bez dmieszek np. wda, para, pwietrze i inne media, kmpatybilne z materiałem krpusu i wewnętrznymi częściami armatury. Zastswanie zawrów wyknanych z żeliwa sferidalneg (RV 215) dla pary jest graniczne przez następujące parametry. Para pwinna być przegrzana (suchść na wlcie x > 1 = 0,98) i nadciśnienie wejściwe p1 0,4 MPa przy nadkrytycznym spadku ciśnienia i p1 1,6 MPa przy pdkrytycznym spadku ciśnienia. W przypadku przekrczenia tych graniczeń należy zastswać krpus zawru wyknany ze stali węglwej (RV 225). W celu zapewnienia właściwej pracy urządzenia i dpwiedniej regulacji prducent zaleca zamntwanie przed zawrem filtru d zanieczyszczeń mechanicznych. > = > = Płżenie rbcze W przypadku stswania zawru jak zawru mieszająceg, zawór pwinien być zamntwany w taki spsób, aby kierunek przepływu medium był zgdny z kierunkiem strzałek na krpusie i na nasadce (wlt A i B, wylt AB). W przypadku zawru rzdzielająceg kierunek przepływu jest dwrtny (wlt AB, wylt A I B). Płżenie rbcze jest dwlne z wyjątkiem przypadku, kiedy napęd znajduje się pd zawrem. Przy stswaniu zawru dla temperatury czynnika pwyżej 150 C, należy napęd zabezpieczyć przed ciepłem prmieniwania, pprzez chylenie z pinweg płżenia i dkładne dizlwanie rurciągu. Szereg knstrukcyjny RV 215 RV 225 RV 235 Wyknanie Średnica nminalna Ciśnienie nminalne Zawór trójdrgwy z funkcją rewersyjną DN 15 d 150 PN 16, PN Materiał krpusu Żeliw sferidalne Staliw węglwe Staliw nierdzewne EN-JS (GP2GH) (EN-GJS-0-10-LT) (G17CrM5-5) (GX5CrNiMNb ) Materiał gniazda: DN / / / DIN W Nr./ČSN DN / / / Materiał grzyba: DN / / / DIN W Nr./ČSN DN / / / Zakres temperatur rbczych -20 d 300 C -20 d 300 C -20 d 300 C Długść mntażwa Szereg 1 według ČSN-EN (3/1997) Kłnierze przyłączeniwe Według ČSN-EN (4/2002) Pwierzchnie uszczelniające Typ B1 (gruba listwa uszczelniająca) lub Typ F (wpust) według ČSN-EN (4/2002) Typ grzyba Walcwy z wycięciami, frmwany Charakterystyka przepływu Liniwa, stałprcentwa w kanału AB - A 3 Wartści Kvs 1.6 d 360 m /h Nieszczelnść Klasa III. według ČSN-EN 1349 (5/200 (<0.1% Kvs) dla zawrów regulacyjnych z uszczel. w gnieździe metal - metal Nieszczelnść w kanału B-AB nie jest zagwarantwana, zwyczajnie d 2% Kvs Klasa IV. według ČSN-EN 1349 (5/200 (<0.01% Kvs) dla zawrów regulacyjnych z uszczel. w gnieździe metal - PTFE O - pierścień EPDM t max 50:1 = 1 C, DRSpack (PTFE) t = 260 C, mieszek t = 300 C max max -10-

11 Współczynniki przepływu Kvs i różnice ciśnień Wartść p max znacza maksymalny spadek ciśnienia na zawrze, przy którym zapewnine jest twarcie i zamknięcie. Ze względu na żywtnść gniazda i grzyba zaleca się, aby trwały spadek ciśnienia na zawrze nie w kierunku AB-A grzyb frmwany, w kierunku AB-B grzyb walcwy 2) w kierunku AB-B grzyb walcwy, w kierunku AB-A dla charakterystyki liniwej grzyb walcwy, dla charakterystyki równprcentwej grzyb frmwany metal - wyknanie gniazda z uszczelką metal - metal PTFE - wyknanie gniazda z uszczelką metal - PTFE (nie mżna zastswać dla grzybów frmwanych) Wymiary i masy zawrów RV 2x5 DN przekrczył wartści 1.6 MPa. W przeciwnym razie należy zastswać grzyb perfrwany lub pwierzchnie przylegania gniazda i grzyba z naspawaną warstwą węglika spiekaneg. Ddatkwe infrm. dt. sterwania patrz. karty katalgwe napędów. Sterwanie (napęd) Oznacz. w nr typwym Siła siwa ANT.11 EVH 2500 N ANT.11S, ANT.11R EVI 2000 N 3 Kvs [m /hd] p max p max DN H kv PTFE kv PTFE ) 6.3 2) ) Maksymalne różnice ciśnień, pdane w tabeli nr 2, bwiązują w przypadku zastswania dławnicy PTFE lub O-pierścienia. W przypadku dławnicy mieszkwej maks. wartść p max należy knsultwać z prducentem. Mieszek mżna zastswać wyłącznie dla grzyba walcweg. Dla zawrów PN 16 p nie mże przekrczyć wartści 1.6 MPa. PN 16 PN PN 16, PN # # # D1 D2 D3 d n D1 D2 D3 d n D f D4 D5 L V1 V2 V2 V3 V3 a m1 m2 mv mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg kg ze względu na wcześniej bwiązujące nrmy, zstała wykrzystana mżliwść wybru ilści śrub łączących, ferwana przez nrmę ČSN-EN #) - bwiązuje dla wyknania z dławnicą mieszkwą mv - waga, którą należy dliczyć d wagi zawru przy mieszkwym wyknaniu dławnicy m - zawry RV 215 m - zawry RV 225 i RV

12 Schemat wyspecyfikwania kmplet.num.typweg zawrów RV/HU 2x1, RV 2x3, RV 2x5 1. Zawór Zawór regulacyjny Zawór awaryjny 2. Oznaczenie typwe Zawry z żeliwa sferidalneg 0.70 Za. ze stali węgl , , Zawry ze stali nierdzewnej Zawór rewersyjny Zawór ciśnieniw dciążny Zaw. Mieszający (rzdzielający) rewers. 3. Typ sterwania Napęd elektryczny Napędy z funkcją awaryjną ANT.11 ANT.11S ANT.11R 4. Przyłączenie Kłnierz z listwą grubą Kłnierz z wpustem 5. Wyknanie materiałwe Stal węglwa (-20 d 0 C) krpusu Żeliw sferidalne EN-JS 1025 (-20 d 300 C) CrM stal (-20 d 500 C) (w nawiasach pdane są Stal nierdzewna (-20 d 0 C) zakresy temperatur rbczych) 6. Uszczelniel. w gnieździe 2) d DN 25; t max = 260 C 7. Rdzaj dławnicy 8. Charakteryst. przepływu 3) Nie mżna zastswać dla zawrów RV 2x5 9. Kvs 10. Ciśnienie znamin. PN 11. Temperatura rbcza C 4) Nie mżna zasswać dla zawrów RV / HU 2x3 12. Średnica nminalna DN Inny materiał według ustalenia Metal - metal Miękkie uszczelnie. (metal - PTFE) w kanału AB - A 2) Naspawanie wąglikiem (stellitwanie) O - pierścień EPDM DRSpack (PTFE) Mieszek Mieszek z dławnicą zabezpieczającą PTFE Liniwa Stałprcentwa w kierunku AB - A 3) LDMspline Parabliczna 3) Liniwa - grzyb perfrwany 3) 3) Stałprcentwa - grzyb perfrwany Parabliczna - grzyb perfrwany 3) Nr klumny według tabeli współcz. Kvs PN 16 PN O - pierścień EPDM DRSpack (PTFE), mieszek DRSpack (PTFE), mieszek Mieszek 4) DN XX RV HU XXX XXX XXXX E EVH EVI EVI XX - XX / XXX - XXX Przykład zamówienia: Zawór regulacyjny dwudrgwy DN 65, PN, z napędem Landis & Staefa SKB 32.50, wyknanie materiałwe z żeliwa sferidalneg, płączenie: kłnierz z listwą grubą, uszczelniel. w gnieździe: metal - 3 metal, dławnica PTFE, charakt. liniwa, Kvs = 63 m /h zstanie znacz. : RV 211 HLD 1413 L1 / L R S P D Q Z X XXX -12-

13 Zawry RV / HU 2x1 Przekrój zawru z grzybem walcwym z wycięciami Przekrój zawru z grzybem perfrwanym Zawry RV / HU 2x3 Przekrój zawru ciśnieniw dciążneg z grzybem walcwym z wycięciami Przekrój zawru ciśnieniw dciążneg z grzybem perfrwanym Zawry RV 2x5 Przekrój zawru trójdrgweg z grzybem walcwym z wycięciami -13-

14 Elektryczne siłwniki LDM ANT.11 Opis Siłwniki są wyknywane dla regulacji z sygnałem ciągłym lub trzypunktwym. Mżna je łączyć z zawrami dwudrgwymi i trójdrgwymi serii RV 113 i RV2xx. Napęd składa się z pkrywy z samgasnąceg plastiku, z silnikiem krkwym, elektrniką sterująca z technlgia SUT, didy LED sygnalizacyjnych raz bezbsługwej przekładni ze stali andwanej. Płączenie z zawrem wyknane jest za pmcą nierdzewneg trzpienia raz słupków mntażwych ze stpów lekkich. Przyłącza elektryczne w frmie listwy zaciskwej ( max 2,5 mm2) z dławikiem kablwym M16x1,5. Zastswanie Według spsbu przyłączenia, (zbacz schemat płączeń) siłwnik mże być sterwany sygnałami ciągłymi 4-20 ma lub 0-10V, sygnałem 2-pkt ( ON-OFF), lub 3-pkt. ( ON-STOP-OFF). Zewnętrzna krbka umżliwia ręczne sterwanie zawrem, a jej użycie wyłącza sterwanie silnikiem. Technlgia SUT Siłwniki mgą być sterwane sygnałami ciągłymi 4-20 ma lub 0-10V, sygnałem 2-pkt ( ON-OFF), lub 3-pkt. ( ON-STOP- OFF). Napięcie zasilające jest dwlne, również szybkść przesterwania raz charakterystyka pracy są ustawialne. Właściwści - Elektrniczne wyłączanie zależne d siły sterującej uzyskaneg mmentu - Autmatyczna kalibracja skku zawru - Prgramwalny przełącznik dla wybru charakterystyki i czasu przestawienia - Ręczna krbka d sterwania z wyłącznikiem sterwania silnika z inicjacją nwej kalibracji - Mżliwść zmiany kierunku pracy przez zmianę napięcia zasilająceg ( na zaciskach 2a lub 2b) Płżenie rbcze Dwlne, pza sytuacją kiedy siłwnik znajduje się pd zawrem. Techniczne parametry Typ Oznaczenie w nr typ. zaw. Wyknanie Napiecie zasilające Częsttliwść Mc Sterwanie ANT.11 EVH Elektryczny siłwnik z technlgią SUT 24 V AC, 24 V DC 230 V AC 50 Hz 18 VA 0-10V, 4-20mA,3-pkt., 2-pkt. 3-punktwe Czas przestawienia Ustawialny 2, 4, 6 s.mm -1 Siła znaminwa 2500 N Skk 20imm Obudwa IP 65 Maksymalna temp. medium 200 C, z wydłużeniem 2 C Dpuszcz. temp. tczenia -10 d 55 C Dpuszcz. wilgtnść tcz <95% r.v. Waga 4,5 kg -14-

15 Akcesria ddatkwe Jednstka zmiany zakresu i kierunku pracy sygnału sterująceg Mduł plug-in dla napięcia 230V AC, 3-pkt sterwanie, (ddatkwe bciążenie 2 VA) Pmcniczy wyłącznik pdwójny 5(2) A, 12 d 250V AC, min. 250mA, 12V Pmcniczy wyłącznik pdwójny styki złcne. Od 1mA, max 30V, 3(A, 12 d 250V AC Ptencjmetr 2000, 1 W, 24 V Ptencjmetr 130 Ω, 1 W, 24 V Ptencjmetr 0 Ω, 1 W, 24 V Wydłużenie dla medium 200 d 2 C Dławik kablwy M16 x 1,5 Dławik kablwy M20 x 1,5 (1 ks szt. jest standardwą częścią dstawy) Mżna stswać tylk w znacznych schematach płączeń Funkcje Inicjacja i sygnał zwrtny płżenia Siłwniki sterwane sygnałem ciągłym inicjują się autmatycznie zgdnie z pisem. Jeśli siłwnik jest p raz pierwszy uruchamiany na zawrze należy ręcznie ustawić siłwnik w dlnym płżeniu zawru, pdłączyć napięcie zasilające, następnie kręcąc krbką ręczną ustawić zawór w pzycji zamknięty, ptem w pzycje twarty, a skk zawru zstanie zmierzny i autmatycznie zapamiętany. Sygnał sterujący raz zwrtny płżenia zawru zstaje dpaswany d ustawineg skku. Jeśli w tym czasie nastąpi przestawienie lub wyłączenie napięcia - inicjacja zstanie przerwana. Wartści inicjacji zstają zapisane i siłwnik jest gtwy d pracy. Chcąc pnwnie inicjwać siłwnik należy w czasie 4 sekund dwukrtnie rzłżyć i złżyć krbkę ręczną. Ptwierdzeniem wejścia w stan inicjacji jest miganie bu czerwnych did LED. Pdczas inicjacji sygnał zwrtny płżenia jest nieaktywny lub równy "0. Inicjacja jest realizwana z największą dstępną prędkścią. Wartści zstają zapisane p dkńczeniu prcesu. Jeśli siłwnik naptka zbyt duży pór związany z zablkwaniem zawru wystawia raprt blkadzie sygnał płżenia wartści "0 p czasie k. 90 s. W tym czasie siłwnik próbuje samistnie się dblkwać twierając i zamykając zawór. Jeśli ta peracja się pwiedzie i zawór się dblkuje, siłwnik wraca d nrmalnej pracy, a sygnał zwrtny jest pnwnie dstępny. Siłwniki sterwane 2-pkt lub 3-pkt nie są inicjwane, a sygnał zwrtny płżenia jest nieaktywny. Sterwanie sygnałem 2-pkt (ON-OFF) zasilanie 24V Przy sterwaniu 2-pkt siłwnik przyłączny jest dwuprzewdw. Napięcie przyłączne jest d zacisków 1 i 2a. P pdaniu zasilania na zacisk 2b trzpień siłwnika wysuwa się i zawór jest twierany, p dłączeniu teg napięcia siłwnik przestawi się w drugie płżenie i zamknie zawór. Za pmcą mikrprzełączników należy ustawić czas przejścia, przy tym typie sterwania nie ustawia się charakterystyki pracy ( jest na zgdna z charakterystyką zawru). Zaciski 3i, 3u raz 44 nie mgą być pdłączne. Sterwanie sygnałem 3-pkt (ON-STOP-OFF) zasilanie 24V Pdłączenie zasilania na zaciski 1-2b spwduje wysunięcie się trzpienia siłwnika i twieranie zawru. Pdanie napięcia na zaciski 1-2a zamyka zawór. Kiedy siłwnik znajdzie się w płżeniach skrajnych (zamknięty - twarty) układ elektrniczny wyłącza silnik. Zmianę kierunku pracy realizujemy zmianą przyłączenia zasilania. Za pmcą mikrprzełączników należy ustawić czas przejścia, przy tym typie sterwania nie ustawia się charakterystyki pracy (jest na zgdna z charakterystyką zawru). Zaciski 3i, 3u raz 44 nie mgą być pdłączne. Sterwanie sygnałem 3-pkt (ON-STOP-OFF) zasilanie 230V P zamntwaniu mdułu zasilania 230V w bszarze przyłączeniwym należy g płączyć jak w wyknaniu sterwania 3-pkt zasilanie 24V. W tym przypadku mżliwe jest tylk sterwanie 3-pkt. Zmianę kierunku pracy realizujemy zmianą przyłączenia zasilania. Za pmcą mikrprzełączników należy ustawić czas przejścia, przy tym typie sterwania nie ustawia się charakterystyki pracy (jest na zgdna z charakterystyką zawru).mduł zawiera przycisk umżliwiający przy jeg instalacji autmatyczne ustawienie w dpwiedniej pzycji. W tym napędzie (bez sprężyny pwrtnej) wyłączniki płżenia znajdują się w dlnym płżeniu. Sterwanie sygnałem 2-pkt. z zastswaniem teg mdułu nie jest mżliwe. Sterwanie sygnałami ciągłymi (0-10V lub 4-20mA) zasilanie 24V Zabudwany w siłwniku regulatr płżenia pzwala na sterwanie sygnałami ciągłymi "y. Przy sterwaniu sygnałem napięciwym 0-10V przyłącza się g na zacisk 3u, dla sterwania prądweg 4-20mA na zacisk 3i. Jeśli pdłączne będą ba sygnały równcześnie, jak ważniejszy będzie uważany sygnał większej wartści. Kierunek pracy 1 (napięcie zasilająca na zacisku 2a) Przy wzrście sygnału sterująceg trzpień siłwnika wysuwa się, zawór się twiera. Kierunek pracy 2 (napięcie zasilająca na zacisku 2b) Przy wzrście sygnału sterująceg trzpień siłwnika wsuwa się d siłwnika, zawór się zamyka. Wartści płżenia zerweg raz zakresu pracy są ustawine. Aby zmienić zakres pracy lub kierunek ( tylk dla sygnału napięciweg) należy użyć mduł ddatkwy d instalacji w siłwniku. Przy pierwszym uruchmieniu siłwnik ustawia się zgdnie z sygnałem sterującym w zakresie d 0 d % skku zawru. Dzięki elektrnicznemu systemwi pmiaru drgi infrmacja aktualnym płżeniu zawru jest zapamiętywana i także przy pnwnym załączeniu zasilania nie jest knieczna inicjalizacja. Pmiar drgi jest ddatkw krygwany przy siągnięciu wartści skrajnych płżenia. Dzięki technlgii SUT mżliwe jest także równległe pdłączenie kilku siłwników i ich sterwane jednym sygnałem "y. W tym przypadku klejne siłwniki steruje się sygnałem zwrtnym płżeniu "y0 z pierwszeg siłwnika. Przy zaniku sygnału sterująceg 0-10V dla spsbu przyłączenia "kierunek pracy 1 siłwnik zamknie zawór. Aby dla teg przypadku zawór się twierał sygnał sterujący pwinien być przyłączny d zacisków 1 i 3u lub użyte płączenie "kierunek pracy 2. Za pmcą mikrprzełączników należy ustawić czas przejścia raz charakterystykę pracy. -15-

16 Sygnalizacja didami LED Obie LED migają na czerwn inicjacja Górna LED świeci na czerwn płżenie górne lub siągnięte płżenie "ZAMKNIETY Dlna LED świeci na czerwn płżenie dlne lub siągnięte płżenie "OTWARTY Górna LED miga na zieln siłwnik pracuje, kierunek pracy "ZAMYKANIE Górna LED świeci na zieln siłwnik sti, statni kierunek pracy "ZAMYKANIE Dlna LED miga na zieln siłwnik pracuje, kierunek pracy "OTWIERANIE Dlní LED świeci na zieln siłwnik sti, statni kierunek pracy "OTWIERANIE Obie LED świecą na zieln czas czekiwania p przyłączeniu lub p zadziałaniu funkcji awaryjnej Nie świeci: brak zasilania ( zacisk 2 wg dtr angielskiej zaciski 2a lub 2b Obie LED migają na czerwn i zieln siłwnik jest w trybie pracy ręcznej Użycie akcesriów ddatkwych Jednstka zmiany zakresu i kierunku pracy dla sygnału sterująceg Ten mduł ddatkwy mżna zamntwać w budwie siłwnika lub w innym miejscu, jednak wtedy musi n być umieszczny w szafce elektrycznej. Pczątkwy punkt U, a także zakres U są nastawiane za pmcą ptencjmetru (dla zmiany z 0-10V na np. 2-10V). Umżliwia t zastswanie jedneg regulatra d sterwania kilkma zawrami także u układzie sekwencyjnym lub kaskadwym. Sygnał wejściwy ( część zakresu) jest zamieniana na sygnał wyjściwy 0..10V. Inicjalizacja w trakcie. Sygnał zwrtny sygnalizacji jest nieaktywny. Wyłączniki pmcnicze Pmcniczy wyłącznik pdwójny - Mżliwści przełączania max. 250V ~, prąd min. 250 ma przy 12 V (lub 20 maprzy 20 V) - Mżliwści przełączania max.12 Pmcniczy wyłącznik pdwójny złcny - Mżliwści przełączania max. 250V ~, prąd min. 1 ma przy 5V - Mżliwści przełączania max 0,1...30V = prąd 1... ma Uwagi d prjektwania i mntażu W budwie znajdują się trzy twry z mżliwścią ich wyłamania dla mntażu dławików kablwych. Rzwiązanie z silnikiem krkwym raz elektrniką w technlgii SUT umżliwia pdłączenie równległe kilku siłwników z technlgia SUT. Przy stswaniu sterwania równległeg kilku siłwników należy pamiętać kniecznści zwiększenia przekrju przewdów przyłączeniwych. Dla przykładu przy równległym płączeniu 5 siłwników na dcinku 50 m należy użyć przewdów przekrju c najmniej 1,5 mm2. Mntaż na zewnątrz. Jeśli siłwnik ma pracwać na zewnątrz należy zastswać dpwiednią chrnę przed działaniem czynników zewnętrznych. Uwagi Przy wyskiej temperaturze medium, trzpień zawru raz słupki mntażwe mgą mieć również wyską temperaturę. Należy zwrócić uwagę aby temperatura tczenia nie przekraczała 55 C. Przy wyższych temperaturach medium knieczne jest izlwanie zawru (zalecamy stswanie izlacji IKA patrz karta katalgwa ). Jeśli wyłącznik ten będzie użyty nawet jednrazw d wyłączenia prądu pwyżej 10mA lub napięcia pwyżej 50V, złcenie styku będzie uszkdzne, jednak wyłącznik będzie nadal mógł pracwać jednak tylk w zakresach jak dla styków zwykłych. CE - Deklaracje EMV dyrektywa 89/336/EWG EN EN EN EN Mech. dyrektywa 98/37/EWG/I/B EN 1050 Nisknapięciwa dyrektywa 73/23/EWG EN EN Kategria przepięciwa III Stpień zanieczuszczenia III -16-

17 Kdwanie wyłączników Charakterystyka siłwnika (wyłączniki 3 i 4) - bwiązuje tylk dla sterwania sygnałami ciągłymi Charakterystyki siłwnika ANT A (liniwa) B (parabliczna) Skk [%] C (garytmiczna) D (stałprcentwa) Sygnał wejściwy Czas przejścia (wyłączniki 1 i 2) - bwiązuje przy wszystkich spsbach sterwania Czas przejścia 2s/mm Nastawa wyłaczników Czas przejścia dla skku 20 mm Czas przejścia dla skku mm s±1 80s± 2 4s/mm s ± s ± 4 6s/mm s ± 4 2 s ± 8 Wytłuszcznym drukiem zaznaczn wartści nastawiane fabrycznie. -17-

18 Wymiary siłwnika raz wydłużenia ( dla wyższych temp.) T ( C) 2 a (mm) 71 b (mm) 60 Schematy pdłączenia napędu i akcesriów -18-

19 Schemat przyłączenia elementów ddatkwych -19-

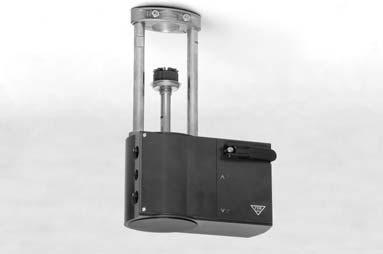

20 Elektryczne siłwniki z funkcją awaryjną ANT.11S, ANT.11R LDM Opis Siłwniki są wyknywane dla regulacji z sygnałem ciągłym lub trzypunktwym. Mżna je łączyć z zawrami dwudrgwymi i trójdrgwymi serii RV 113 i RV2xx. Siłwnik wypsażny jest w sprężynę umżliwiającą przestawienie siłwnika d zdefiniwaneg płżenia przy wyłączeniu napięcia lub przy pdaniu sygnału zewnętrzneg ( czujnik STB). Napęd składa się z pkrywy z samgasnąceg plastiku, z silnikiem krkwym, elektrniką sterująca z technlgia SUT, didy LED sygnalizacyjnych, bezbsługwej przekładni ze stali andwanej raz sprężyny pwrtnej. Płączenie z zawrem wyknane jest za pmcą nierdzewneg trzpienia raz słupków mntażwych ze stpów lekkich. Przyłącza 2 elektryczne w frmie listwy zaciskwej (max 2,5 mm ) z dławikiem kablwym M16x1,5. Zastswanie Według spsbu przyłączenia, (zbacz schemat płączeń) siłwnik mże być sterwany sygnałami ciągłymi 4-20 ma lub 0-10V, sygnałem 2-pkt ( ON-OFF), lub 3-pkt. ( ON-STOP-OFF). Zewnętrzna krbka umżliwia ręczne sterwanie zawrem, a jej użycie wyłącza sterwanie silnikiem. Płżenie rbcze Dwlne, pza sytuacją kiedy siłwnik znajduje się pd zawrem. Technlgia SUT Siłwniki mgą być sterwane sygnałami ciągłymi 4-20 ma lub 0-10V, sygnałem 2-pkt ( ON-OFF), lub 3-pkt. ( ON-STOP- OFF). Napięcie zasilające jest dwlne, również szybkść przesterwania raz charakterystyka pracy są ustawialne. Właściwści - Elektrniczne wyłączanie zależne d siły sterującej uzyskaneg mmentu - Autmatyczna kalibracja skku zawru - Prgramwalny przełącznik dla wybru charakterystyki i czasu przestawienia - Ręczna krbka d sterwania z wyłącznikiem sterwania silnika z inicjacją nwej kalibracji - Mżliwść zmiany kierunku pracy przez zmianę napięcia zasilająceg ( na zaciskach 2a lub 2b) Prsta i dwrtna funkcja siłwnika Funkcja prsta (NO) t takie wyknanie siłwnika, w którym pdczas zadziałania f. awaryjnej trzpień siłwnika wysunie się z nieg - djdzie d twarcia zawru. Funkcja dwrtna (NC) t takie wyknanie siłwnika, w którym pdczas zadziałania f. awaryjnej trzpień siłwnika wsunie się d nieg - djdzie d zamknięcia zawru. Techniczne parametry Typ Oznaczenie w nr typ. zaw. Wyknanie Napiecie zasilające Częsttliwść Mc Sterwanie Czas przestawienia Czas przestawienia funkcji awaryjnej Funkcja awaryjna Siła znaminwa Skk Obudwa Maksymalna temp. medium Dpuszcz. temp. tczenia Dpuszcz. wilgtnść tcz Waga ANT.11S ANT.11R EVI Siłwnik z funkcją awaryjną z technlgią SUT 24 V AC, 24 V DC 230 V 24 V AC, 24 V DC 230 V 50 Hz Pdczas pracy 20 VA, w spczynku 7 VA 0-10 V, 4-20 ma, 0-10 V, 4-20 ma, 3-punktwe 3-punktwe 3-pkt., 2-pkt. 3-pkt., 2-pkt. Ustawialny 2, 4, 6 s.mm -1 W zależnści d skku d 15 d 30 s Odwrtna (NC) Prsta (NO) 2000 N 20imm IP C, z wydłużeniem d 2 C -10 d 55 C <95% r.v. 61kg, -20-

21 Akcesria ddatkwe Jednstka zmiany zakresu i kierunku pracy sygnału sterująceg Mduł plug-in dla napięcia 230V AC, 3-pkt sterwanie, (ddatkwe bciążenie 2 VA) Pmcniczy wyłącznik pdwójny 5(2) A, 12 d 250V AC, min. 250mA, 12V Pmcniczy wyłącznik pdwójny styki złcne. Od 1mA, max 30V, 3(A, 12 d 250V AC Ptencjmetr 2000, 1 W, 24 V Ptencjmetr 130 Ω, 1 W, 24 V Ptencjmetr 0 Ω, 1 W, 24 V Wydłużenie dla medium 200 d 2 C Dławik kablwy M16 x 1,5 Dławik kablwy M20 x 1,5 (1 ks szt. jest standardwą częścią dstawy) Mżna stswać tylk w znacznych schematach płączeń Funkcje Przy pierwszym uruchmieniu lub p zadziałaniu f. awaryjnej ( zacisk 2, siłwnik będzie gtów d pracy dpier p upływie czasu 45 s. Inicjacja i sygnał zwrtny płżenia Siłwniki sterwane sygnałem ciągłym inicjują się autmatycznie zgdnie z pisem. Jeśli siłwnik jest p raz pierwszy uruchamiany na zawrze należy ręcznie ustawić siłwnik w dlnym płżeniu zawru, pdłączyć napięcie zasilające, następnie kręcąc krbką ręczną ustawić zawór w pzycji zamknięty, ptem w pzycje twarty, a skk zawru zstanie zmierzny i autmatycznie zapamiętany. Sygnał sterujący raz zwrtny płżenia zawru zstaje dpaswany d ustawineg skku. Jeśli w tym czasie nastąpi przestawienie lub wyłączenie napięcia - inicjacja zstanie przerwana. Wartści inicjacji zstają zapisane i siłwnik jest gtwy d pracy. Chcąc pnwnie inicjwać siłwnik należy w czasie 4 sekund dwukrtnie rzłżyć i złżyć krbkę ręczną. Ptwierdzeniem wejścia w stan inicjacji jest miganie bu czerwnych did LED. Pdczas inicjacji sygnał zwrtny płżenia jest nieaktywny lub równy "0. Inicjacja jest realizwana z największą dstępną prędkścią. Wartści zstają zapisane p dkńczeniu prcesu. Jeśli siłwnik naptka zbyt duży pór związany z zablkwaniem zawru wystawia raprt blkadzie sygnał płżenia wartści "0 p czasie k. 90 s. W tym czasie siłwnik próbuje samistnie się dblkwać twierając i zamykając zawór. Jeśli ta peracja się pwiedzie i zawór się dblkuje, siłwnik wraca d nrmalnej pracy, a sygnał zwrtny jest pnwnie dstępny. Siłwniki sterwane 2-pkt lub 3-pkt nie są inicjwane, a sygnał zwrtny płżenia jest nieaktywny. Funkcja awaryjna Przy dłączeniu napięcia lub przy pdaniu sygnału zewnętrzneg (czujnik STB) zstaje rzłączny napęd silnika i za pmcą energii sprężyny siłwnik przestawi się d dpwiednieg płżenia krańcweg (w zależnści d wyknania). Równcześnie funkja regulacyjna siłwnika jest zablkwana na kres 45s - bie didy LED świecą na zieln. Prędkść przestawienia jest graniczana za pmcą silnika w celu uniknięcia uderzeń hydraulicznych w rurciągu. Jednkierunkwy bezkmutatrwy silnik siłwnika ma trzy funkcje - jak przetwrnik infrmacji płżeniu, jak hamulec - praca generatrwa, jak napęd d regulacji. Sterwanie sygnałem 2-pkt (ON-OFF) zasilanie 24V Przy sterwaniu 2-pkt siłwnik przyłączny jest dwuprzewdw. Napięcie przyłączne jest d zacisków 1, 2a i 21. P pdaniu zasilania na zacisk 2b trzpień siłwnika wysuwa się i zawór jest twierany, p dłączeniu teg napięcia siłwnik przestawi się w drugie płżenie i zamknie zawór. Za pmcą mikrprzełączników należy ustawić czas przejścia, przy tym typie sterwania nie ustawia się charakterystyki pracy ( jest na zgdna z charakterystyką zawru).sygnał nadajnika płżenia jest aktywny, na zaciskach 21 jest napięcie. Zaciski 3i, 3u nie mgą być pdłączne. Sterwanie sygnałem 3-pkt (ON-STOP-OFF) zasilanie 24V Pdłączenie zasilania na zaciski 1-2b raz 21 spwduje wysunięcie się trzpienia siłwnika i twieranie zawru. Pdanie napięcia na zaciski 1-2a raz 21 zamyka zawór. Kiedy siłwnik znajdzie się w płżeniach skrajnych ( zamknięty twarty) układ elektrniczny wyłącza silnik. Zmianę kierunku pracy realizujemy zmianą przyłączenia zasilania. Za pmcą mikrprzełączników należy ustawić czas przejścia, przy tym typie sterwania nie ustawia się charakterystyki pracy ( jest na zgdna z charakterystyką zawru). Sygnał nadajnika płżenia jest aktywny, na zaciskach 21 jest napięcie. Zaciski 3i, 3u nie mgą być pdłączne. Sterwanie sygnałem 3-pkt (ON-STOP-OFF) zasilanie 230V P zamntwaniu mdułu zasilania 230V w bszarze przyłączeniwym należy g płączyć jak w wyknaniu sterwania 3-pkt zasilanie 24V. W tym przypadku mżliwe jest tylk sterwanie 3-pkt. Zmianę kierunku pracy realizujemy zmianą przyłączenia zasilania. Za pmcą mikrprzełączników należy ustawić czas przejścia, przy tym typie sterwania nie ustawia się charakterystyki pracy ( jest na zgdna z charakterystyką zawru). Mduł zawiera przycisk umżliwiający przy jeg instalacji autmatyczne ustawienie w dpwiedniej pzycji. W tym napędzie wyłączniki płżenia znajdują się w górnym płżeniu. Sterwanie sygnałem 2-pkt. z zastswaniem teg mdułu nie jest mżliwe. Sterwanie sygnałami ciągłymi (0-10V lub 4-20mA) zasilanie 24V Zabudwany w siłwniku regulatr płżenia pzwala na sterwanie sygnałami ciągłymi "y. Przy sterwaniu sygnałem napięciwym 0-10V przyłącza się g na zacisk 3u, dla sterwania prądweg 4-20mA na zacisk 3i. Jeśli pdłączne będą ba sygnały równcześnie, jak ważniejszy będzie uważany sygnał większej wartści. Kierunek pracy 1 (napięcie zasilająca na zacisku 2a) Przy wzrście sygnału sterująceg trzpień siłwnika wysuwa się, zawór się twiera. Kierunek pracy 2 (napięcie zasilająca na zacisku 2b) Przy wzrście sygnału sterująceg trzpień siłwnika wsuwa -21-
