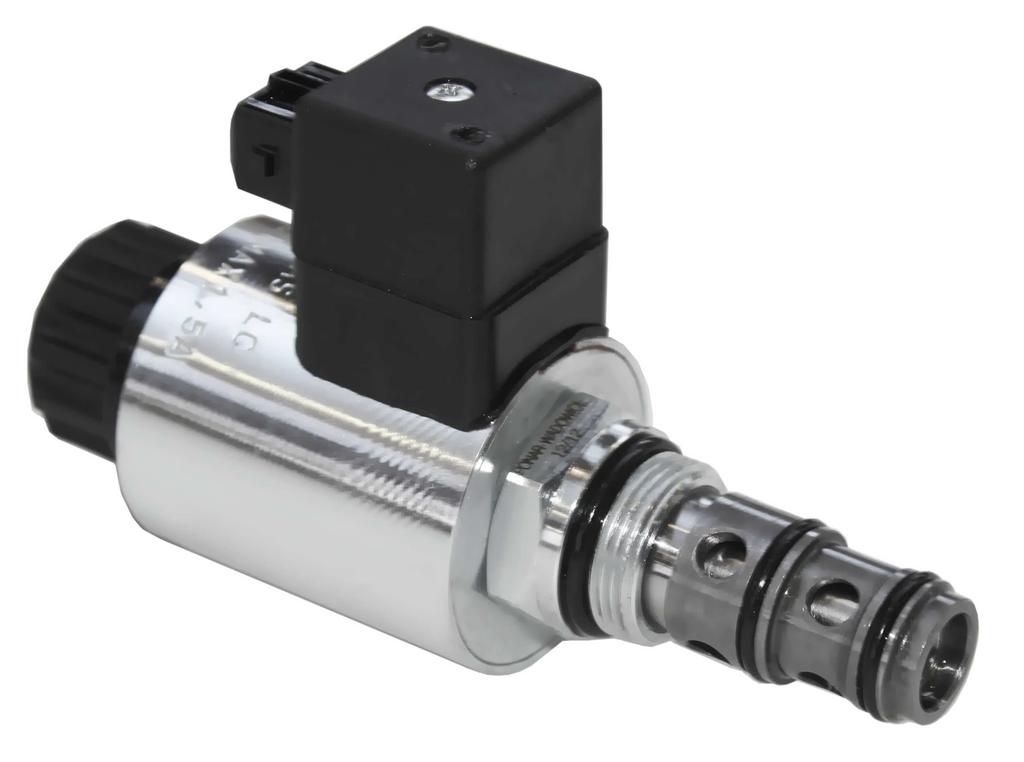

Proporcjonalny zawór redukcyjny, nabojowy typ WZRS6

Transkrypt

1 Prprcjnalny zawór redukcyjny, nabjwy typ WZRS6 WN6 3 d 5 MPa d 40 dm /min KARTA KATALGWA - INSTRUKCJA BSŁUGI WK ZASTSWANIE Zawór redukcyjny sterwany elektrycznie, prprcjnalnie typ WZRS6 stswany jest d redukwania ciśnienia w układzie hydraulicznym, w spsób ciągły, jak funkcja prądu sterująceg cewkę elektrmagnesu. Zawór umżliwia kntrlwanie ciśnienia w kanale 1, niezależnie d wartści ciśnienia strumienia zasilająceg (kanał 2), kanał 3 jest płączny za zbirnikiem. Mże być stswany w układach sterwania pmp, sprzęgieł, hamulców raz jak zawór wstępny w układach mbilnych. Zawór redukcyjny typ WZRS6 przeznaczny jest d mntażu w gniazdach przyłączeniwych w blkach hydraulicznych w dwlnej pzycji pracy. PIS DZIAŁANIA WZRS6-02/M2-12 J 1(A) 2 (P) 3 (T) Prprcjnalny zawór redukcyjny typ WZRS6 jest 3-drgwym zawrem sterwanym bezpśredni za pmcą elektrmagnesu prprcjnalneg (3). Główne elementy składwe zawru t: tuleja (1), tłczek (2), elektrmagnes prprcjnalny (3) i sprężyna (4). W płżeniu zawru nie zasterwanym (zerwy prąd cewki elektrmagnesu) kanał A jest płączny ze zbirnikiem pprzez kanał T, kanał P jest dcięty. W tym płżeniu ciśnienie redukwane w kanale A ma wartść zer. Przy wzrście prądu sterująceg siła elektrmagnesu (3), pknując napięcie wstępne sprężyny (4) przesuwa tłczek (2) w tulei (1), stpniw zmniejszając przekrój przepływu na drdze A T i równcześnie twierając drgę przepływu P A, c pwduje wzrst ciśnienia w kanale A. Ciśnienie t, pprzez twór w tłczku (2) jest dprwadzane d przestrzeni płącznej z układem, gdzie ddziałuje na mniejszą pwierzchnię tłczka (2). Wraz ze wzrstem wartści redukwaneg ciśnienia w kanale A, następuje wzrst wytwrznej siły, wspmagającej siłę elektrmagnesu (3) w pknywaniu ddziałujących na tłczek (2) sił hydrdynamicznych aż d utwrzenia się stanu równwagi. W ten spsób dla każdej wartści prądu cewki elektrmagnesu (3) wytwarza się stan równwagi przy innych wartściach sił, c pwduje, że wartść redukwaneg ciśnienia w kanale A jest ściśle kreślna przez wartść prądu sterująceg, wg charakterystyki na ark. 3. Typ WZRS6-1 - WK

2 DANE TECHNICZNE Rdzaj cieczy hydraulicznej Lepkść nminalna cieczy hydraulicznej Zakres lepkści cieczy hydraulicznej Max ciśnienie w kanale P Masa lej mineralny Wymagana klasa czystści leju IS 4406 klasa 20/18/15 2 Zakres temperatury cieczy (w zbirniku) Zakres temperatury tczenia Nminalne ciśnienie wyjściwe w kanale A Max przepływ Skk elektrmagnesu prprcjnalneg Skk całkwity Max prąd elektrmagnesu prnść cewki elektrmagnesu Spsób sterwania (zalecany) Pzycja pracy zawru 37 mm /s w temperaturze 55 C 2,8 d 328 mm /s -30 C d +110 C - 30 C d +80 C 5 MPa 2 MPa 40 dm 3/min 2,6 mm 3 mm (max) 1,5 A Stpień chrny IP 66 Regulatry elektrniczne (dstarczane na ddzielne zamówienie) dwlna 0,7 kg 5 ± 0,25 Ω w temperaturze 20 C sygnał PWM 150 Hz 2 WZRS6...J... typ21re10 D wg karty katalgwejwk typ20re10 E wg karty katalgwejwk typ20rc10 E wg karty katalgwejwk WZRS6...Z4... (przy zasilaniu napięciem stabilizwanym12 d 24V DC ustawić wartść maksymalną prądu I max) typ21re10 D wg karty katalgwejwk WYMAGANIA MNTAŻU I EKSPLATACJI 1. Ze względu na nagrzewanie się cewki elektrmagnesu d wyskiej temperatury regulatr pwinien być umiejscwiny tak, aby wyeliminwać mżliwść przypadkweg kntaktu z cewką pdczas eksplatacji lub należy przewidzieć dpwiednie słny zgdnie z wymaganiami nrm eurpejskich: PN-EN IS i PN - EN Wtyczka elektrmagnesu pwinna przylegać dkład nie d gniazda i należy ją zabezpieczyć pprzez dkręcenie wkręta mcująceg d pru. Należy zapewnić szczelnść i dpwiedni zacisk kabla w dławnicy wtyczki. 3. Dla zapewnienia szczelnści przyłącza regulatra d układu wartść mmentu dkręcenia regulatra d gniazda pwinna wynsić 20 d 25 Nm. Należy przestrzegać wymiarów pierścieni uszczelniających i parametrów pracy zawru pdanych w niniejszej Karcie Katalgwej - Instrukcji bsługi. 4. bsługujący regulatr musi być zapznany z treścią niniejszej Karty Katalgwej - Instrukcji bsługi. SCHEMATY Symbl graficzny prprcjnalneg zawru redukcyjneg typwzrs6... 1(A) 2(P) 3(T) WK Typ WZRS6

3 CHARAKTERYSTYKI dla lepkści cieczy hydraulicznej v = 41 mm 2 /s i temperatury t = 50 C Charakterystyka p ( I ) A Charakterystyka p A ( I )- ciśnienie w kanale A w zależnści d prądu sterująceg cewkę elektrmagnesu z zakresem tlerancji 2,4 2,2 2 1,8 1, ma 2,15 MPa 1450 ma 1,85 MPa 1,4 p [MPa] A 1,2 1 0,8 0,6 620 ma 0,65 MPa 0,4 0, ma 0,35 MPa I [ma] Charakterystyki p(q) 1,6 Wykresy charakterystyk p(q) dla różnych kierunków przepływu kierunek przepływu 2 (P) 1 (A) kierunek przepływu1(a) 3 (T) 1,4 1,2 p [MPa] 1 0,8 0,6 0,4 0, Q [dm/min] Typ WZRS6-3 - WK

4 WYMIARY GABARYTWE I PRZYŁĄCZENIWE zawór typ WZRS S28 28 M24 x 1, ,515 mment dkręcenia Mdc = 4-5 Nm PG ,5 46, mment dkręcenia Md = Nm zawór typ WZRS z zamntwanym regulatrem elektrnicznym typ 20RE10 E dstarczanym na ddzielne zamówienie PG ,6 ~ Pierścień uszczelniający -ring 15 x 1,8 2 - Pierścień uszczelniający -ring 17 x 1,8 3- Pierścień uszczelniający -ring 20,3 x 2,4 4 - Przyłącze elektryczne cewki elektrmagnesu prprcjnalneg gniazd typ 2-ples Male AMP Junir-Timer Axial 5 - Przyłącze elektryczne cewki elektrmagnesu prprcjnalneg z wtyczką IS4400 (DIN43650-A) 6 - Regulatr elektrniczny elektrmagnesu (z wtyczką typis 4400 (DIN A) WK Typ WZRS6

5 WYMIARY GABARYTWE I PRZYŁĄCZENIWE gniazd przyłączeniwe specjalne M24 x 1,5 mment dkręcenia Md = Nm 47 (min) 44,5 (gł. paswania) 38,5 a 0,05 A n 0,1 A 2,5 36,2 28,5 (gł. paswania) 22,5 20,2 9,5 2,3 +0,2 A ^ 0,1 A 30 min 26,2 +0,2 M24 x 1,5 R 0,2 20 F8 1,25 1,25 18 F , (T) 2 (P) a 0,05 A 10 (max) 6 (min) 15 31,6 1 (max) 8,2 (max) 6 (min) 1(A) 8 (min) 17 (max) Typ WZRS6-5 - WK

6 SPSÓB ZAMAWIANIA WZRS 6 Wielkść nminalna (WN) WN6 =6 * Numer serii knstrukcyjnej (00-09) - niezmienne wymiary przyłacza i zabudwy = 0X seria 02 = 02 Rdzaj przyłącza mechaniczneg gniazd M24 x 1,5 = M2 Rdzaj elektrmagnesu bez elektrmagnesu = bez znaczenia elektrmagnes cewką na prąd I max = 1,5 A = 12 Rdzaj przyłącza elektryczneg elektrmagnesu z gniazdem AMP Junir-Timer Axial, 2-biegunwe z wtyczką typ IS4400 (DIN43650-A) = J = Z4 Rdzaj uszczelnienia NBR (dla cieczy na bazie lejów mineralnych) = bez znaczenia FKM (dla cieczy na bazie estrów fsfranwych) = V Ewentualne ddatkwe wymagania kreślne w spsób piswy (uzgdnine z prducentem) UWAGI: Zawór należy zamawiać wg kdu, ustalneg z symbli wg pwyższeg diagramu. Symble zaznaczne drukiem pgrubinym znaczają preferwane wersje wyknania dstępne w krótkim terminie dstawy. Przykład kdu regulatra przepływu w zamówieniu: WZRS6-02/M2-12 J PRZYKŁAD ZASTSWANIA W UKŁADZIE HYDRAULICZNYM WZRS6... kntrlwanie siły w bu kierunkach 2 (P) 3(T) 2 MPa PNAR Wadwice S.A. ul. Wjska Plskieg Wadwice tel fax WK Typ WZRS6
