1 Przedsiębiorstwo Usługowo-Handlowe AGATA NOWAKOWSKA projekt projekt Radom, ul. Żeromskiego 31 tel./fax (048) NIP Regon: Nazwa inwestycji Branża Projekt budowlany remontu okien kościoła pod wezwaniem Narodzin Najświętszej Maryi Panny w Rozniszewie gm. Magnuszew Architektura Nazwa opracowania Projekt budowlany remontu okien kościoła pod wezwaniem Narodzin Najświętszej Maryi Panny w Rozniszewie gm. Magnuszew Adres Rozniszew 33 gmina Magnuszew działka nr ewidencyjny 197 Inwestor Parafia Rzymsko Katolicka pod Wezwaniem Narodzin Najświętszej Maryi Panny w Rozniszewie Rozniszew 33, Magnuszew Projektował mgr inż. arch. Marcin Nowakowski upr. bud. do projektowania bez ograniczeń w specjalności architektonicznej nr ew. upr. MA/053/04 Radom, marzec 2010r.

2 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA - ARCHITEKTURA 1. Opis techniczny 2. Wykazy stali dla okien 3. Załączniki CZĘŚĆ RYSUNKOWA Rys. nr 1 Plan orientacyjny 1 : Rys. nr 2 Plan sytuacyjny 1 : 1000 Rys. nr 3 Zestawienie ślusarki okiennej - inwentaryzacja 1 : 20 Rys. nr 4 Witryna W1 - remont 1 : 20, 1:2 Rys. nr 5 Witryna W2 - remont 1 : 20, 1:2 Rys. nr 6 Witryna W2A - remont 1 : 20, 1:2 Rys. nr 7 Witryna W3 - remont 1 : 20, 1:2 Rys. nr 8 Witryna W4 - remont 1 : 20, 1:2 Rys. nr 9 Witryna W5 - remont 1 : 20, 1:2 Rys. nr 10 Witryna W6 - remont 1 : 20, 1:2 Rys. nr 11 Witryna W7 - remont 1 : 20, 1:2 Rys. nr 12 Witryna W8 - remont 1 : 20, 1:2

3 OPIS TECHNICZNY 1. Przedmiot i zakres opracowania. Przedmiotem opracowania jest remont istniejących okien stalowych w kościele Pod Wezwaniem Narodzenia Najświętszej Maryi Panny w Rozniszewie. Remont ma na celu podniesienie komfortu termicznego oraz szczelności okien. Zakres prac obejmuje: - demontaż istniejących okien i krat okiennych - remont okien, nowe szklenie, wzmocnienia oraz uszczelnienia - montaż siłowników okiennych oraz ich zasilanie - ponowny montaż okien i krat wraz z naprawą tynków 2. Podstawa opracowania. Podstawą poniższego opracowania jest: - zlecenie inwestora - wizja lokalna na terenie - inwentaryzacja budowlana okien - obowiązujące przepisy i zasady wiedzy technicznej 3. Lokalizacja Kościół Pod Wezwaniem Narodzin Najświętszej Maryi Panny znajduje się we wsi Rozniszew, gmina Magnuszew. Dziełka nr ewidencyjny nr Stan istniejący. Kościół Pod Wezwaniem Narodzin Najświętszej Maryi Panny jest obiektem pod ochroną konserwatorską i jest wpisany do rejestru zabytków decyzją Wojewódzkiego Konserwatora Zabytków w Warszawie decyzją nr 67/10 z dnia r Kościół w stylu neogotyckim wybudowany w roku 1880 wg. projektu architektów Edwarda Cichockiego i Jana Hinza. Częściowo zniszczony w 1944r. odbudowany w latach W chwili obecnej w kościele znajdują się okna wykonane z kształtowników okiennych staliwnych oraz profili stalowych osadzone w ościeżach za pomocą kotew stalowych. Okna w stylu neogotyckim o gęstym i zróżnicowanym podziale. Kształty, podziały i ilości istniejących okien pokazano w części graficznej opracowania. Szklenie okien wykonano z szyb pojedyńczych gr. 4mm zamocowanych za pomocą kitu kredowo-pokostowego. W części okien znajdują się niewielkie elementy uchylne, które zostały celowo unieruchomione na stałe. Przed oknami zakrysti oraz przed oknami W7 znajdują się kraty stalowe w postaci pionowych prętów okrągłych średnicy 20mm oraz poprzeczek z płaskownika. Elementy te są osadzone bezpośrednio w murze. Stan techniczny okien należy ocenić jako średni. Elementy stalowe w stanie zadawalającym bez nadmiernej korozji, jednakże w oknach występują nieszczelności i przecieki.

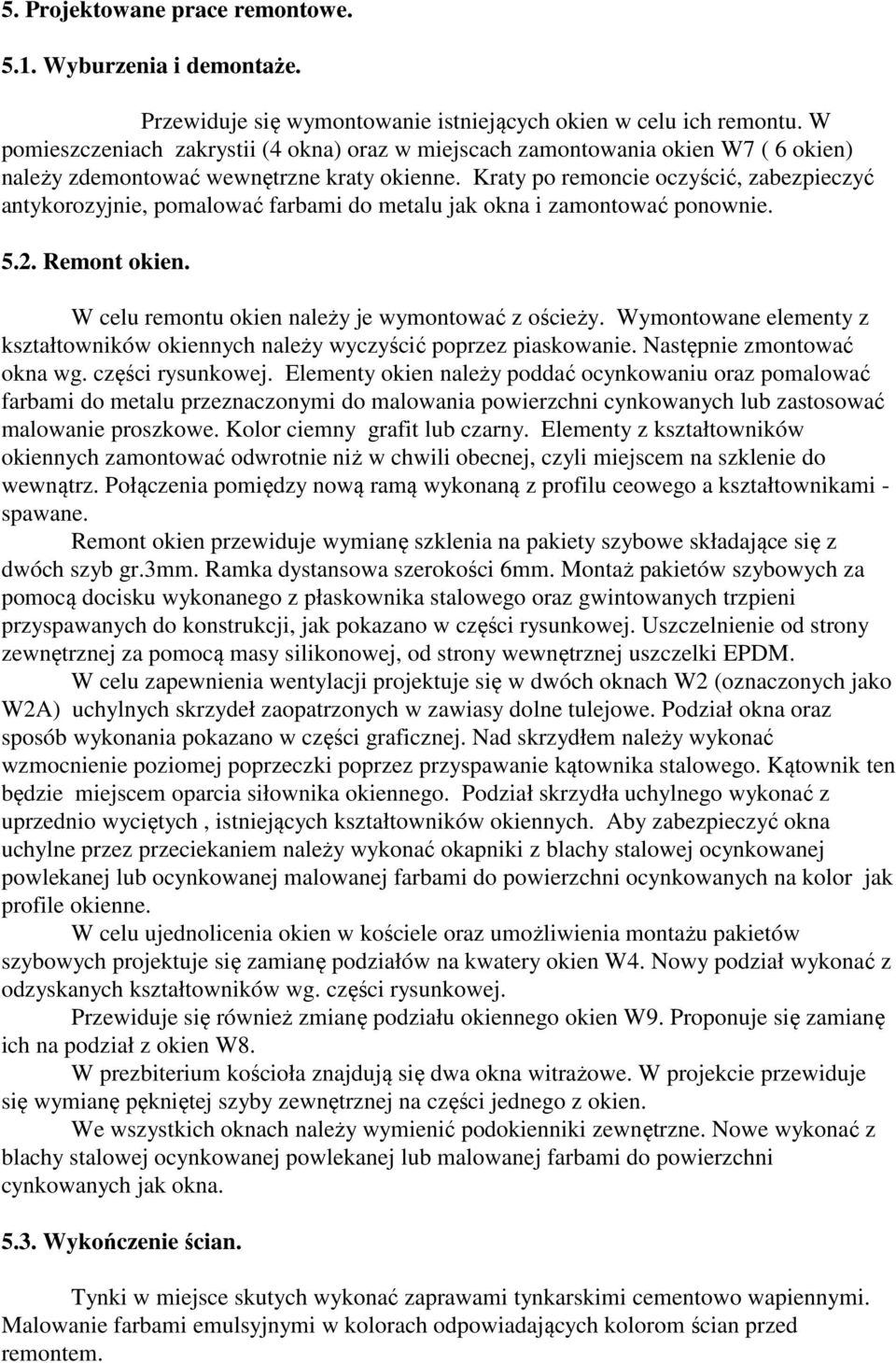

4 5. Projektowane prace remontowe Wyburzenia i demontaże. Przewiduje się wymontowanie istniejących okien w celu ich remontu. W pomieszczeniach zakrystii (4 okna) oraz w miejscach zamontowania okien W7 ( 6 okien) należy zdemontować wewnętrzne kraty okienne. Kraty po remoncie oczyścić, zabezpieczyć antykorozyjnie, pomalować farbami do metalu jak okna i zamontować ponownie Remont okien. W celu remontu okien należy je wymontować z ościeży. Wymontowane elementy z kształtowników okiennych należy wyczyścić poprzez piaskowanie. Następnie zmontować okna wg. części rysunkowej. Elementy okien należy poddać ocynkowaniu oraz pomalować farbami do metalu przeznaczonymi do malowania powierzchni cynkowanych lub zastosować malowanie proszkowe. Kolor ciemny grafit lub czarny. Elementy z kształtowników okiennych zamontować odwrotnie niż w chwili obecnej, czyli miejscem na szklenie do wewnątrz. Połączenia pomiędzy nową ramą wykonaną z profilu ceowego a kształtownikami - spawane. Remont okien przewiduje wymianę szklenia na pakiety szybowe składające się z dwóch szyb gr.3mm. Ramka dystansowa szerokości 6mm. Montaż pakietów szybowych za pomocą docisku wykonanego z płaskownika stalowego oraz gwintowanych trzpieni przyspawanych do konstrukcji, jak pokazano w części rysunkowej. Uszczelnienie od strony zewnętrznej za pomocą masy silikonowej, od strony wewnętrznej uszczelki EPDM. W celu zapewnienia wentylacji projektuje się w dwóch oknach W2 (oznaczonych jako W2A) uchylnych skrzydeł zaopatrzonych w zawiasy dolne tulejowe. Podział okna oraz sposób wykonania pokazano w części graficznej. Nad skrzydłem należy wykonać wzmocnienie poziomej poprzeczki poprzez przyspawanie kątownika stalowego. Kątownik ten będzie miejscem oparcia siłownika okiennego. Podział skrzydła uchylnego wykonać z uprzednio wyciętych, istniejących kształtowników okiennych. Aby zabezpieczyć okna uchylne przez przeciekaniem należy wykonać okapniki z blachy stalowej ocynkowanej powlekanej lub ocynkowanej malowanej farbami do powierzchni ocynkowanych na kolor jak profile okienne. W celu ujednolicenia okien w kościele oraz umożliwienia montażu pakietów szybowych projektuje się zamianę podziałów na kwatery okien W4. Nowy podział wykonać z odzyskanych kształtowników wg. części rysunkowej. Przewiduje się również zmianę podziału okiennego okien W9. Proponuje się zamianę ich na podział z okien W8. W prezbiterium kościoła znajdują się dwa okna witrażowe. W projekcie przewiduje się wymianę pękniętej szyby zewnętrznej na części jednego z okien. We wszystkich oknach należy wymienić podokienniki zewnętrzne. Nowe wykonać z blachy stalowej ocynkowanej powlekanej lub malowanej farbami do powierzchni cynkowanych jak okna Wykończenie ścian. Tynki w miejsce skutych wykonać zaprawami tynkarskimi cementowo wapiennymi. Malowanie farbami emulsyjnymi w kolorach odpowiadających kolorom ścian przed remontem.

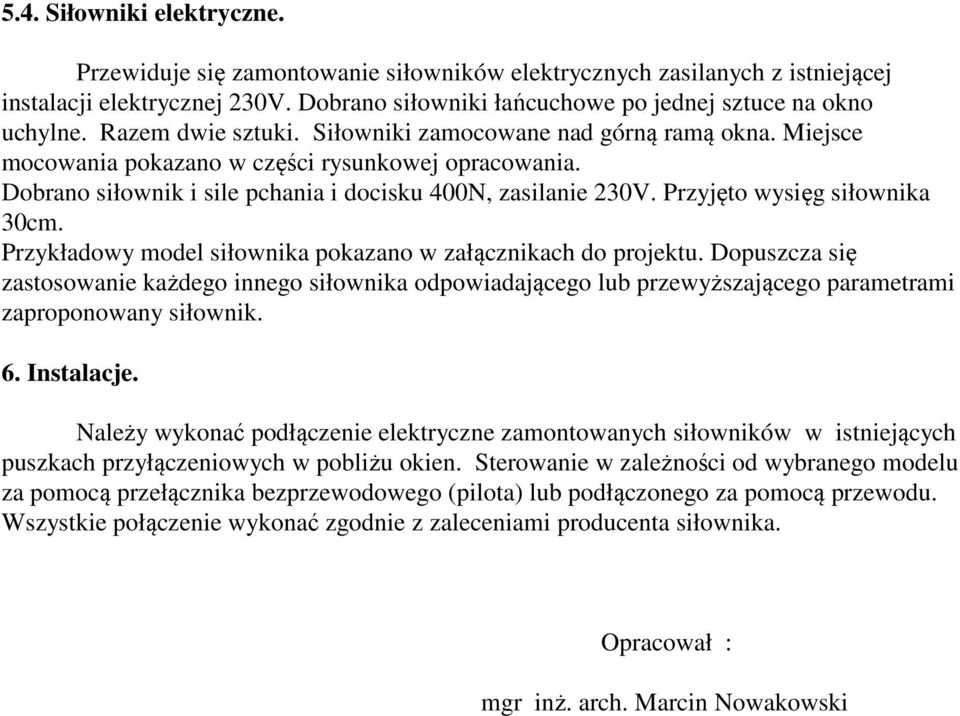

5 5.4. Siłowniki elektryczne. Przewiduje się zamontowanie siłowników elektrycznych zasilanych z istniejącej instalacji elektrycznej 230V. Dobrano siłowniki łańcuchowe po sztuce na okno uchylne. Razem dwie. Siłowniki zamocowane nad górną ramą okna. Miejsce mocowania pokazano w części rysunkowej opracowania. Dobrano siłownik i sile pchania i docisku 400N, zasilanie 230V. Przyjęto wysięg siłownika 30cm. Przykładowy model siłownika pokazano w załącznikach do projektu. Dopuszcza się zastosowanie każdego innego siłownika odpowiadającego lub przewyższającego parametrami zaproponowany siłownik. 6. Instalacje. Należy wykonać podłączenie elektryczne zamontowanych siłowników w istniejących puszkach przyłączeniowych w pobliżu okien. Sterowanie w zależności od wybranego modelu za pomocą przełącznika bezprzewodowego (pilota) lub podłączonego za pomocą przewodu. Wszystkie połączenie wykonać zgodnie z zaleceniami producenta siłownika. Opracował : mgr inż. arch. Marcin Nowakowski

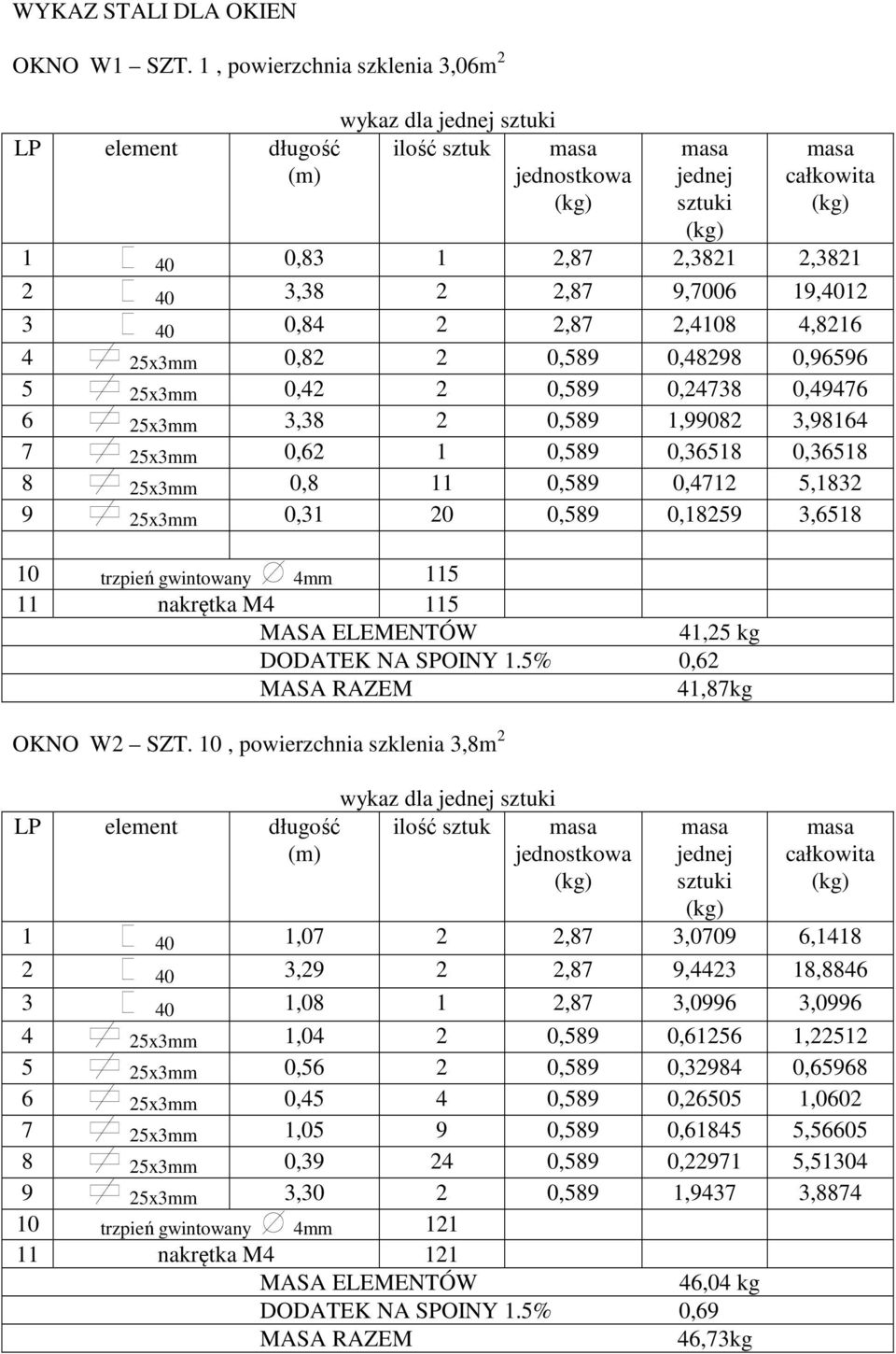

6 WYKAZ STALI DLA OKIEN OKNO W1 SZT. 1, powierzchnia szklenia 3,06m 2 wykaz dla ,83 1 2,87 2,3821 2, ,38 2 2,87 9, , ,84 2 2,87 2,4108 4, x3mm 0,82 2 0,589 0, , x3mm 0,42 2 0,589 0, , x3mm 3,38 2 0,589 1, , x3mm 0,62 1 0,589 0, , x3mm 0,8 11 0,589 0,4712 5, x3mm 0, ,589 0, , trzpień gwintowany 4mm nakrętka M ,25 kg DODATEK NA SPOINY 1.5% 0,62 41,87kg OKNO W2 SZT. 10, powierzchnia szklenia 3,8m 2 wykaz dla ,07 2 2,87 3,0709 6, ,29 2 2,87 9, , ,08 1 2,87 3,0996 3, x3mm 1,04 2 0,589 0, , x3mm 0,56 2 0,589 0, , x3mm 0,45 4 0,589 0, , x3mm 1,05 9 0,589 0, , x3mm 0, ,589 0, , x3mm 3,30 2 0,589 1,9437 3, trzpień gwintowany 4mm nakrętka M ,04 kg DODATEK NA SPOINY 1.5% 0,69 46,73kg

7 OKNO W2A SZT. 2, powierzchnia szklenia 3,8m 2 wykaz dla ,07 2 2,87 3,0709 6, ,29 2 2,87 9, , ,08 1 2,87 3,0996 3, x3mm 1,04 2 0,589 0, , x3mm 0,56 2 0,589 0, , x3mm 0,45 4 0,589 0, , x3mm 2,45 2 0,589 1, , x3mm 1,05 6 0,589 0, , x3mm 0, ,589 0, , x3mm 1,08 3 0,589 0, , x3mm 0, ,589 0, , x20x3 20x20x3 1,08 3 0,88 0,9504 2,8512 0,81 2 0,88 0,7128 1, trzpień gwintowany 4mm nakrętka M zawias tulejowy 18mm 2 50,17 kg DODATEK NA SPOINY 1.5% 0,75 50,92kg

8 OKNO W3 SZT. 2, powierzchnia szklenia 1,32m 2 wykaz dla ,65 2 2,87 1,8655 3, ,71 2 2,87 4,9077 9, ,68 1 2,87 1,9516 1, x3mm 0,63 2 0,589 0, , x3mm 0,33 2 0,589 0, , x3mm 0,44 1 0,589 0, , x3mm 1,71 2 0,589 1, , x3mm 0,65 6 0,589 0, , x3mm 0, ,589 0, , trzpień gwintowany 4mm nakrętka M ,02 kg DODATEK NA SPOINY 1.5% 0,34 23,36 kg OKNO W4 SZT. 2, powierzchnia szklenia 0,79m 2 wykaz dla ,53 2 2,87 1,5211 3, ,34 2 2,87 3,8458 7, ,53 1 2,87 1,5211 1, x3mm 0,52 2 0,589 0, , x3mm 0,30 6 0,589 0,1767 1, x3mm 1,34 2 0,589 0, , x3mm 0,50 5 0,589 0,2945 1, x3mm 0, ,589 0,1796 0, trzpień gwintowany 4mm nakrętka M ,70 kg DODATEK NA SPOINY 1.5% 0,26 17,96 kg

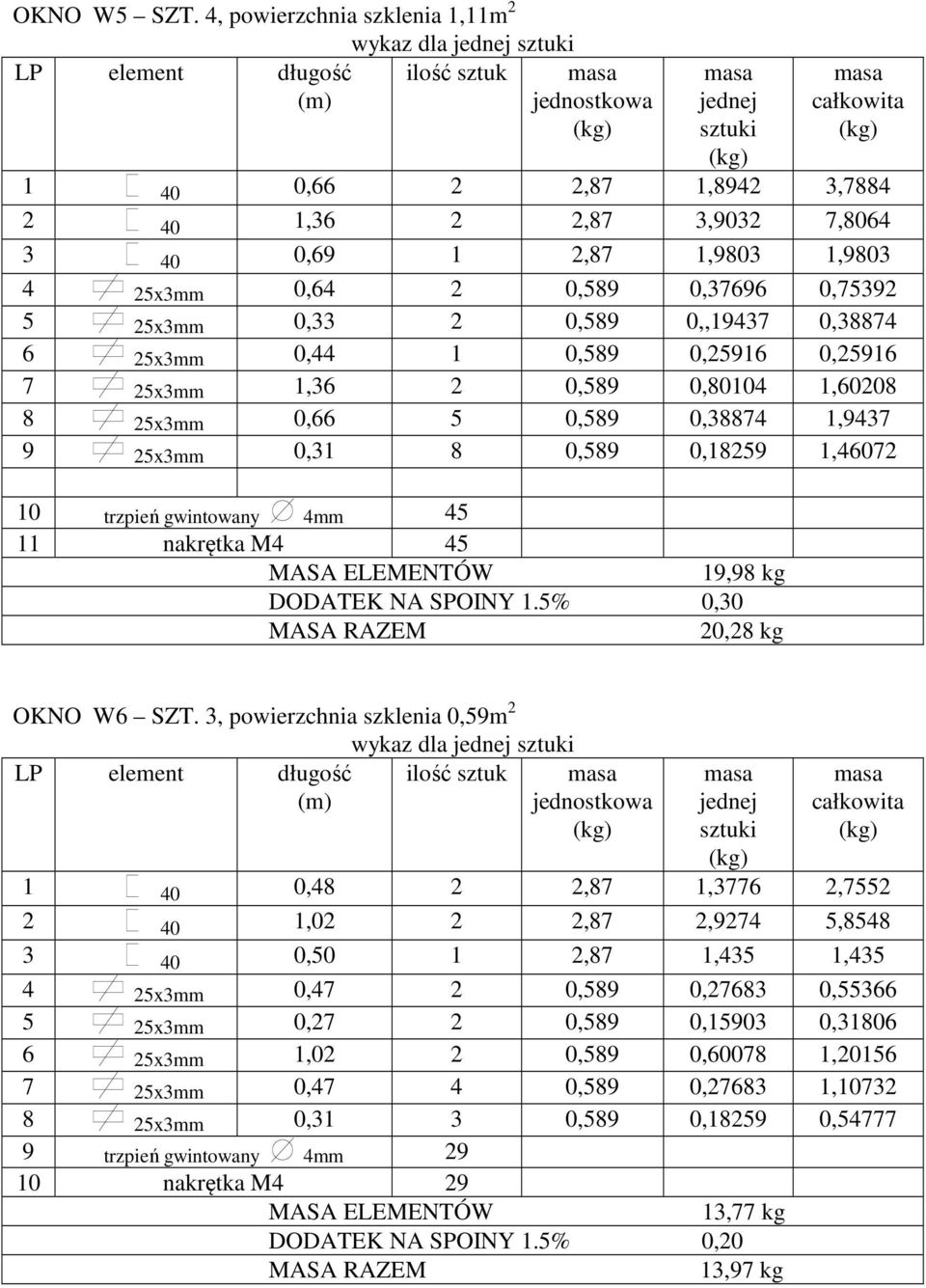

9 OKNO W5 SZT. 4, powierzchnia szklenia 1,11m 2 wykaz dla ,66 2 2,87 1,8942 3, ,36 2 2,87 3,9032 7, ,69 1 2,87 1,9803 1, x3mm 0,64 2 0,589 0, , x3mm 0,33 2 0,589 0,, , x3mm 0,44 1 0,589 0, , x3mm 1,36 2 0,589 0, , x3mm 0,66 5 0,589 0, , x3mm 0,31 8 0,589 0, , trzpień gwintowany 4mm nakrętka M ,98 kg DODATEK NA SPOINY 1.5% 0,30 20,28 kg OKNO W6 SZT. 3, powierzchnia szklenia 0,59m 2 wykaz dla ,48 2 2,87 1,3776 2, ,02 2 2,87 2,9274 5, ,50 1 2,87 1,435 1, x3mm 0,47 2 0,589 0, , x3mm 0,27 2 0,589 0, , x3mm 1,02 2 0,589 0, , x3mm 0,47 4 0,589 0, , x3mm 0,31 3 0,589 0, , trzpień gwintowany 4mm nakrętka M ,77 kg DODATEK NA SPOINY 1.5% 0,20 13,97 kg

10 OKNO W7 SZT. 6, powierzchnia szklenia 0,38m 2 wykaz dla ,43 2 2,87 1,2341 2, ,99 2 2,87 2,8413 5, x3mm 0,99 2 0,589 0, , x3mm 0,40 4 0,589 0,2356 0, x3mm 0,29 3 0,589 0, , trzpień gwintowany 4mm 20 7 nakrętka M ,77 kg DODATEK NA SPOINY 1.5% 0,16 10,93 kg OKNO W8 SZT. 8, powierzchnia szklenia 0,204m 2 wykaz dla ,8 1 2,87 5,166 5, x3mm 1,8 1 0,589 1,0602 1, x3mm 0,37 4 0,589 0, , trzpień gwintowany 4mm 12 5 nakrętka M4 12 7,10 kg DODATEK NA SPOINY 1.5% 0,11 7,21 kg
